1. TECNOLÓGICO DE ESTUDIOS
SUPERIORES DE ECATEPEC
División de Ingeniería en Sistemas Computacionales
Fundamentos de Telecomunicaciones
Profesor: Juan Alberto Flores González
Grupo:5402
Alumnos:
Candaneda Reyes Israel
Hernández Andrade Javier
Martínez Hernández Valeria
Medina Díaz Briana
Reyes Díaz Lucero Paola
Fig. 1 | Diferencias entre estaciones de
radio AM, FM, digitales y en línea.
Fuente: BRLOGIC (2019).

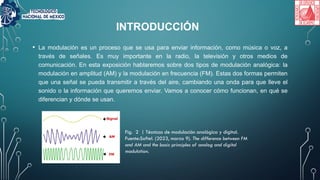

2. • La modulación es un proceso que se usa para enviar información, como música o voz, a
través de señales. Es muy importante en la radio, la televisión y otros medios de
comunicación. En esta exposición hablaremos sobre dos tipos de modulación analógica: la
modulación en amplitud (AM) y la modulación en frecuencia (FM). Estas dos formas permiten
que una señal se pueda transmitir a través del aire, cambiando una onda para que lleve el
sonido o la información que queremos enviar. Vamos a conocer cómo funcionan, en qué se
diferencian y dónde se usan.
INTRODUCCIÓN
Fig. 2 | Técnicas de modulación analógica y digital.
Fuente:Softel. (2023, marzo 9). The difference between FM
and AM and the basic principles of analog and digital
modulation.

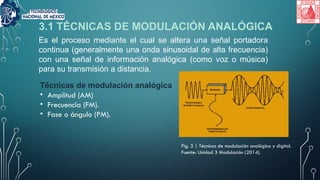

3. 3.1 TÉCNICAS DE MODULACIÓN ANALÓGICA
Es el proceso mediante el cual se altera una señal portadora
continua (generalmente una onda sinusoidal de alta frecuencia)
con una señal de información analógica (como voz o música)
para su transmisión a distancia.
Técnicas de modulación analógica
• Amplitud (AM)
• Frecuencia (FM).
• Fase o ángulo (PM).
Fig. 3 | Técnicas de modulación analógica y digital.
Fuente: Unidad 3 Modulación (2014).

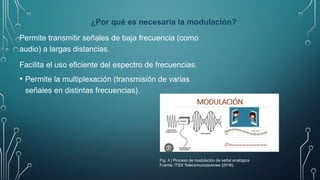

4. Permite transmitir señales de baja frecuencia (como
audio) a largas distancias.
Facilita el uso eficiente del espectro de frecuencias.
• Permite la multiplexación (transmisión de varias
señales en distintas frecuencias).
¿Por qué es necesaria la modulación?
Fig. 4 | Proceso de modulación de señal analógica
Fuente: ITSX Telecomunicaciones (2016).

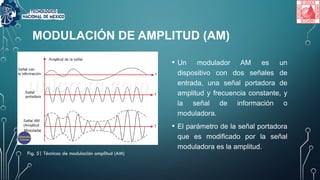

5. MODULACIÓN DE AMPLITUD (AM)
• Un modulador AM es un
dispositivo con dos señales de
entrada, una señal portadora de
amplitud y frecuencia constante, y
la señal de información o
moduladora.
• El parámetro de la señal portadora
que es modificado por la señal
moduladora es la amplitud.
Fig. 5| Técnicas de modulación amplitud (AM)

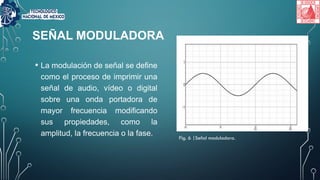

6. SEÑAL MODULADORA
• La modulación de señal se define
como el proceso de imprimir una
señal de audio, vídeo o digital
sobre una onda portadora de
mayor frecuencia modificando
sus propiedades, como la
amplitud, la frecuencia o la fase. Fig. 6 |Señal moduladora.

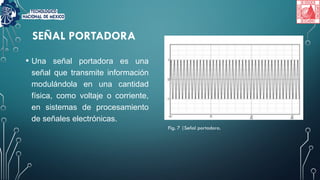

7. SEÑAL PORTADORA
• Una señal portadora es una
señal que transmite información
modulándola en una cantidad
física, como voltaje o corriente,
en sistemas de procesamiento
de señales electrónicas.
Fig. 7 |Señal portadora.

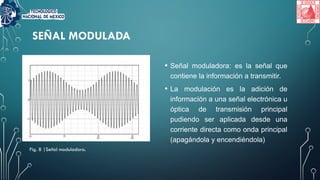

8. SEÑAL MODULADA
• Señal moduladora: es la señal que
contiene la información a transmitir.
• La modulación es la adición de
información a una señal electrónica u
óptica de transmisión principal
pudiendo ser aplicada desde una
corriente directa como onda principal
(apagándola y encendiéndola)
Fig. 8 |Señal moduladora.

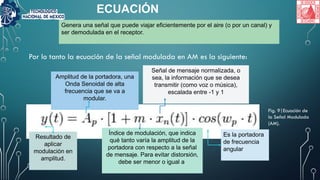

9. ECUACIÓN
Por lo tanto la ecuación de la señal modulada en AM es la siguiente:
Resultado de
aplicar
modulación en
amplitud.
Amplitud de la portadora, una
Onda Senoidal de alta
frecuencia que se va a
modular.
Índice de modulación, que indica
qué tanto varía la amplitud de la
portadora con respecto a la señal
de mensaje. Para evitar distorsión,
debe ser menor o igual a
Señal de mensaje normalizada, o
sea, la información que se desea
transmitir (como voz o música),
escalada entre -1 y 1
Es la portadora
de frecuencia
angular
Genera una señal que puede viajar eficientemente por el aire (o por un canal) y
ser demodulada en el receptor.
Fig. 9|Ecuación de
la Señal Modulada
(AM).

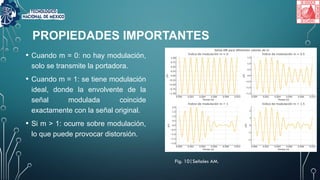

10. PROPIEDADES IMPORTANTES
• Cuando m = 0: no hay modulación,
solo se transmite la portadora.
• Cuando m = 1: se tiene modulación
ideal, donde la envolvente de la
señal modulada coincide
exactamente con la señal original.
• Si m > 1: ocurre sobre modulación,
lo que puede provocar distorsión.
Fig. 10|Señales AM.

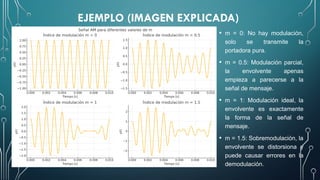

11. EJEMPLO (IMAGEN EXPLICADA)
• m = 0: No hay modulación,
solo se transmite la
portadora pura.
• m = 0.5: Modulación parcial,
la envolvente apenas
empieza a parecerse a la
señal de mensaje.
• m = 1: Modulación ideal, la
envolvente es exactamente
la forma de la señal de
mensaje.
• m = 1.5: Sobremodulación, la
envolvente se distorsiona y
puede causar errores en la
demodulación.

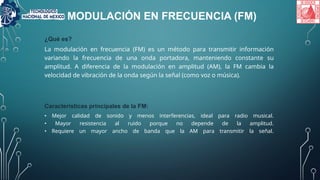

12. MODULACIÓN EN FRECUENCIA (FM)
¿Qué es?
La modulación en frecuencia (FM) es un método para transmitir información
variando la frecuencia de una onda portadora, manteniendo constante su
amplitud. A diferencia de la modulación en amplitud (AM), la FM cambia la
velocidad de vibración de la onda según la señal (como voz o música).
Características principales de la FM:
• Mejor calidad de sonido y menos interferencias, ideal para radio musical.
• Mayor resistencia al ruido porque no depende de la amplitud.
• Requiere un mayor ancho de banda que la AM para transmitir la señal.

13. APLICACIONES COMUNES:
• Radios FM (como las que escuchamos en el coche o el celular).
• Comunicaciones de emergencia y transmisiones de voz en sistemas como walkie-talkies.
• Audio de alta calidad en televisión y otros medios.
Fig. 11| Técnicas de modulación analógica y digital.
Fuente: Xataka Android. (s.f.). Cómo saber si tu móvil tiene
radio FM y qué hacer para poder usarla.
Fig. 12 | Radio portátil con funciones FM, AM, SW, MP3 y
grabación.
Fuente: Mercado Libre. (s.f.). Radio FM AM recargable portátil
SW MP3 grabación carga tipo C.

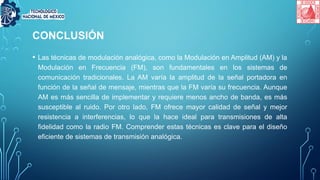

14. CONCLUSIÓN
• Las técnicas de modulación analógica, como la Modulación en Amplitud (AM) y la
Modulación en Frecuencia (FM), son fundamentales en los sistemas de
comunicación tradicionales. La AM varía la amplitud de la señal portadora en
función de la señal de mensaje, mientras que la FM varía su frecuencia. Aunque
AM es más sencilla de implementar y requiere menos ancho de banda, es más
susceptible al ruido. Por otro lado, FM ofrece mayor calidad de señal y mejor
resistencia a interferencias, lo que la hace ideal para transmisiones de alta
fidelidad como la radio FM. Comprender estas técnicas es clave para el diseño
eficiente de sistemas de transmisión analógica.

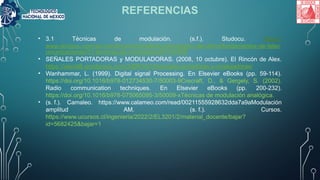

15. REFERENCIAS
