Unidad II
Fundamentos de modulación y
demodulación
Equipo 2
Andrea Rangel Padilla
Mario Alberto Arteaga Mendoza
Juan Ricardo Rodríguez López
Alfredo Ramírez Orozco
TELECOMUNICACIONES

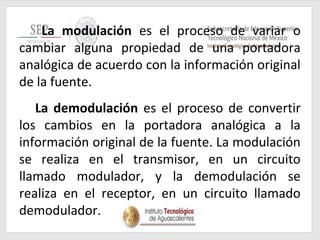

La modulación es el proceso de variar o
cambiar alguna propiedad de una portadora
analógica de acuerdo con la información original
de la fuente.
La demodulación es el proceso de convertir
los cambios en la portadora analógica a la
información original de la fuente. La modulación
se realiza en el transmisor, en un circuito
llamado modulador, y la demodulación se
realiza en el receptor, en un circuito llamado
demodulador.
Una onda portadora es una onda, generalmente
senoidal, modificada en alguno de sus parámetros
(amplitud, frecuencia o fase) por una señal de
entrada denominada moduladora con el fin de
transmitir una información.
En telecomunicaciones, la longitud de onda de la
onda portadora (λ), expresada en m, de la señal se
relaciona con la velocidad de la luz (c), expresada
en m/s, dividida por la frecuencia (f), en Hz, de
acuerdo con la expresión:
λ = c/f
La modulación de amplitud o amplitud
modulada (AM) es una técnica utilizada en la
comunicación electrónica, la modulación en amplitud
(AM) funciona mediante la variación de la amplitud de
la señal transmitida en relación con la información que
se envía. Fue el primer método para enviar con éxito
audio a través de líneas telefónicas con una calidad
aceptable.
2.1 Analógica: amplitud,
frecuencia y fase
Es un tipo de señal generada por
algún tipo de fenómeno
electromagnético, es representable
por una función matemática continua
en la que es variable su amplitud y
frecuencia en función del tiempo.
Modulación en amplitud :
Tipo de modulación
de onda la cual
consiste en hacer
variar la amplitud de
la onda respecto a
la cantidad de
información que se
desea transmitir.
Modulador de AM
Es un dispositivo con dos
señales de entrada:
a)Una señal portadora de amplitud y
frecuencia constante.
b)La señal de información o
moduladora.
Aplicaciones
Es utilizada en las comunicaciones
radiales entre los aviones y las torres de
control de los aeropuertos. Abarca un
rango de frecuencia que va desde 500 a
1700 kHz.
Ventajas:
•Su modulación de AM es simple y
por consecuencia los receptores
son sencillos y !aratos.
•Es capaz de ofrecer educación,
información y entretenimiento en
aquellas zonas donde no existen
servicio locales.
•La modulación por banda lateral
única o la Doble Banda Lateral son
mas eficientes en acho de banda o
potencia.
Desventajas:
•Afectan fácilmente diversos
fenómenos atmosféricos, señales
electrónicas con frecuencias
parecidas.
•Las interferencias ocasionadas
por los aparatos electrónicos tales
como motores y generadores.
•Menor calidad de sonido.
Forma de transmitir información atreves de
una onda portadora variando su frecuencia.
En este tipo de modulación la variación se
produce en los saltos de frecuencia.
Modulación de Frecuencia
(MF):
Usos de la modulación de
frecuencia

Es usada comúnmente en las radiofrecuencias de
muy alta frecuencia.

El sonido de la televisión analógica.

Frecuencias intermedias de la mayoría de los
sistemas de vídeo analógico.

Para registrar la luminancia (blanco y negro) de la
señal de vídeo.
8/02/17
Ventajas:
•Mayor calidad de reproducción
como resultado de casi inmunidad
hacia las interferencias eléctricas o
ruido.
•Necesitan una potencia de
modulación mucho menor que las
de amplitudes.
Desventajas:
•Los usuarios deben seleccionar el
canal apropiado.
•Requiere más complicado de
modulador.
Modulación de Fase
Se caracteriza porque la fase de la onda
portadora varía en forma directamente
proporcional de acuerdo con la señal
modulante.
Se utiliza ampliamente en la radiodifusión
comercial, transmisión de sonido de
televisión, radio móvil de dos sentidos, radio
celular y los sistemas de comunicaciones
por microondas y satélite.
2.2 Digital: Teorema de Shannon, pulsos:
PAM, PPM, PWM, PCM, ASK, FSK, PSK, QAM.
Digital: Una señal digital es aquella que
presenta una variación discontinua con el
tiempo y que sólo puede tomar ciertos
valores discretos.
Su forma característica es ampliamente
conocida: la señal básica es una onda
cuadrada (pulsos) y las representaciones
se realizan en el dominio del tiempo.
Teorema de Shannon:
El teorema establece la máxima cantidad de
datos digitales que pueden ser transmitidos
sin error sobre dicho enlace de
comunicaciones con un ancho de banda
específico y que está sometido a la
presencia de la interferencia del ruido.
Donde es:
B= Es el ancho de banda en Hz
C= Es la velocidad máxima en bits por segundo (taza de bits de información)
S= Es la potencia de la señal útil, que puede estar expresada en vatios
N= Es la potencia del ruido presente en el canal que enmascara la señal útil
S/N= Es la relación señal a ruido (signal/noise)
El teorema de Shannon limita la
velocidad máxima en bps que se puede
obtener, sea cual sea la técnica de
transmisión empleada. Y esto es
válido para cualquier sistema de
transmisión (fibra óptica, radio, cable
de pares, cable coaxial, etc).
Por ejemplo, en un sistema de comunicaciones como es la telefonía analógica,
que utiliza un ancho de banda de 3100 Hz (300-3400) y tiene una relación de
señal a ruido de unos 35,5 dB (la señal es aproximadamente 3548 veces mayor
que el ruido), la velocidad máxima que se podrá obtener será de:
Modulación por Amplitud de Pulso
(PAM)
En el caso de PAM, la anchura y la separación de los pulsos
permanece constante, siendo la amplitud de los mismos lo que
varía de acuerdo con la amplitud de la moduladora, tal y corno
se ve en la figura anterior. Como puede observarse en la figura
la señal analógica sería la envolvente del conjunto de pulsos
obtenidos tras la modulación.
Modulación por Posición de Pulso
(PPM)
En el caso de PPM, la anchura y la amplitud de los pulsos
permanece constante, siendo la posición de los mismos lo que
varía de acuerdo con la amplitud de la moduladora, tal como
se muestra en la figura anterior. La distancia entre dos pulsos
representa la amplitud muestreada de la onda seno.
8/02/17
Modulación por ancho de pulsos (PWM)
Abarca una señal o fuente de energía en una
técnica en la que se modifica el ciclo de
trabajo de una señal periódica
(una senoidal o una cuadrada), ya sea para
transmitir información a través de un canal
de comunicaciones o para controlar la
cantidad de energía que se envía a una
carga.
Modulación por posición de pulso
(PPM)

En donde la Amplitud y el ancho son fijos
y la posición en variable, es un tipo de modulación
en la cual una palabra de M bits es codificada por la
transmisión de un único pulso que puede
encontrarse en alguna de las 2 =N posicionesᴹ
posibles, donde N corresponde al tipo de
modulación PPM (N-PPM). Si esto se repite cada X
segundos (tiempo de símbolo), la tasa de
transmisión es de M/X bits por segundo.
Modulación por impulsos codificados
(PCM)
Es un procedimiento de modulación utilizado para
transformar una señal analógica en una secuencia
de bits (señal digital), que es la forma estándar
de audio digital en computadoras, discos compactos,
telefonía digital y otras aplicaciones similares. En un
flujo MIC la amplitud de una señal analógica es
muestreada regularmente en intervalos uniformes, y
cada muestra es cuantizada al valor más cercano
dentro de un rango de pasos digitales.
Modulación por desplazamiento de
amplitud (ASK)
Es una forma de modulación en la cual se representan
los datos digitales como variaciones de amplitud de
la onda portadora en función de los datos a enviar. La
amplitud de una señal portadora analógica varía
conforme a la corriente de bit (modulando la señal),
manteniendo la frecuencia y la fase constante. El
nivel de amplitud puede ser usado para representar
los valores binarios 0s y 1s. Podemos pensar en la
señal portadora como un interruptor ON/OFF. En la
señal modulada, el valor lógico 0 es representado por
la ausencia de una portadora, así que da ON/OFF la
operación de pulsación y de ahí el nombre dado.
Modulación por
desplazamiento de
frecuencia (FSK)
Es una técnica de modulación para la
transmisión digital de información utilizando
dos o más frecuencias diferentes para cada
símbolo. La señal moduladora solo varía entre
dos valores de tensión discretos formando un
tren de pulsos donde uno representa un "1" o
"marca" y el otro representa el "0" o "espacio".
En la modulación digital, a la relación de cambio
a la entrada del modulador se le llama bit-rate y
tiene como unidad el bit por segundo (bps).
Modulación por
desplazamiento de fase
(PSK)
Es una forma de modulación angular que
consiste en hacer variar la fase de
la portadora entre un número de valores
discretos. La diferencia con la modulación
de fase convencional (PM) es que mientras
en ésta la variación de fase es continua, en
función de la señal moduladora, en la PSK la
señal moduladora es una señal digital y, por
tanto, con un número de estados limitado.
Modulación de amplitud en
cuadratura (QAM)
Es una técnica que transporta dos señales
independientes, mediante la modulación de
una señal portadora, tanto en amplitud como
en fase. Esto se consigue modulando una
misma portadora, desfasada en 90°. La señal
modulada en QAM está compuesta por la
suma lineal de dos señales previamente
moduladas en Doble Banda Lateral con
Portadora Suprimida.
31/01/17
2.3. Multiplexado y Demultiplexado de señales:
Frecuencia, tiempo.
Multiplexado
Proceso consistente en recibir mensajes de diferentes
fuentes y enviarlas a un destino común. A la inversa, la
técnica de multiplexado permite enviar a puntos de destino
diversos datos que proceden de una fuente común.
Los multiplexores son circuitos combi nacionales con varias
entradas y una salida de datos, y están dotados de
entradas de control capaces de seleccionar una, y sólo una,
de las entradas de datos para permitir su transmisión desde
la entrada seleccionada a la salida que es única.
31/01/17
Demultiplexado
Es un dispositivo que puede recibir a través de un
medio de transmisión compartido una señal compleja
multiplexada y separar las distintas señales integrantes
de la misma encaminándolas a las salidas
correspondientes.
La señal compleja puede ser tanto analógica como
digital y estar multiplexada en cualquiera de las
distintas formas posibles para cada una de ellas.
8/02/17
La multiplexación es el procedimiento por el cual
diferentes informaciones pueden compartir un
mismo canal de comunicaciones. El proceso
inverso, es decir la extracción de una determinada
señal (que lleva información) de entre las múltiples
que se pueden encontrar en un cierto canal de
comunicaciones de denomina demultiplexación.
8/02/17
La multiplexación se refiere a la habilidad para
transmitir datos que provienen de diversos pares de
aparatos (transmisores y receptores)
denominados canales de baja velocidad en un
medio físico único (denominado canal de alta
velocidad).
Un multiplexor es el dispositivo de multiplexado que
combina las señales de los transmisores y las envía
a través de un canal de alta velocidad.
.
8/02/17
8/02/17
Tipos de
multiplexación
8/02/17
8/02/17
8/02/17
8/02/17
8/02/17
8/02/17
31/01/17
Frecuencia:
Esto significa que tan rápido o que tan lento se
mueve la membrana de nuestra bocina, mientras
más rápido se mueva mas agudo será el sonido y
mientras mas lento sea el movimiento, mas grave y
esto se mide en Hertzios (Hertz) o ciclos por segundo
que es lo mismo.
1Hz equivale a una compresión y una rarefacción por
lo tanto 3 Hz son 3 compresiones y 3 rarefacciones.
El oído humano solo alcanza a percibir de 20Hz a
20,000Hz (o 20Khz que es lo mismo que 20,000Hz)
aproximadamente.
8/02/17
31/01/17
Tiempo:
El tiempo es una magnitud física con la que medimos la
duración o separación de acontecimientos, sujetos a cambio,
de los sistemas sujetos a observación; esto es, el período que
transcurre entre el estado del sistema cuando éste presentaba
un estado X y el instante en el que X registra una variación
perceptible para un observador (o aparato de medida).
8/02/17

Más contenido relacionado

La actualidad más candente

Acopladores direccionales
Acopladores direccionales Acopladores direccionales
Acopladores direccionales Mao Herrera

Grupo 4 metodos de multiplexacion
Grupo 4   metodos de multiplexacionGrupo 4   metodos de multiplexacion
Grupo 4 metodos de multiplexacionCarlos Ventura Luyo

Trab. Multiplexacion
Trab. MultiplexacionTrab. Multiplexacion
Trab. MultiplexacionDiego Lucero

Acceso multiple de division FDMA, TDMA,CDMA Y PDMA
Acceso multiple de division FDMA, TDMA,CDMA Y PDMAAcceso multiple de division FDMA, TDMA,CDMA Y PDMA
Acceso multiple de division FDMA, TDMA,CDMA Y PDMAfrancisco1707

Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3Francisco Apablaza

Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...
Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...
Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...Andy Juan Sarango Veliz

Receptor superheterodino jose ignacio
Receptor superheterodino   jose ignacioReceptor superheterodino   jose ignacio
Receptor superheterodino jose ignacioradioiesve

CAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOS
CAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOSCAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOS
CAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOSStudent A

Diagrama de bloques de un sistema de comunicadion
Diagrama de bloques de un sistema de comunicadionDiagrama de bloques de un sistema de comunicadion
Diagrama de bloques de un sistema de comunicadionJimmy Siete

Tipos de Ruido en las telecomunicaciones
Tipos de Ruido en las telecomunicacionesTipos de Ruido en las telecomunicaciones
Tipos de Ruido en las telecomunicacionesSaúl Vázquez

Presupuesto de potencia
Presupuesto de potenciaPresupuesto de potencia
Presupuesto de potenciaLuis Alberto

2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicas2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicasEdison Coimbra G.


La actualidad más candente (20)

Acopladores direccionales
Acopladores direccionales Acopladores direccionales
Acopladores direccionales

Grupo 4 metodos de multiplexacion
Grupo 4   metodos de multiplexacionGrupo 4   metodos de multiplexacion
Grupo 4 metodos de multiplexacion

Antenas
AntenasAntenas
Antenas

Trab. Multiplexacion
Trab. MultiplexacionTrab. Multiplexacion
Trab. Multiplexacion

Telefonía Móvil Celular (0 a 4G LTE-Advanced)
Telefonía Móvil Celular (0 a 4G LTE-Advanced)Telefonía Móvil Celular (0 a 4G LTE-Advanced)
Telefonía Móvil Celular (0 a 4G LTE-Advanced)

Acceso multiple de division FDMA, TDMA,CDMA Y PDMA
Acceso multiple de division FDMA, TDMA,CDMA Y PDMAAcceso multiple de division FDMA, TDMA,CDMA Y PDMA
Acceso multiple de division FDMA, TDMA,CDMA Y PDMA

Antenas
AntenasAntenas
Antenas

Modulacion analogica
Modulacion analogicaModulacion analogica
Modulacion analogica

9.2 Conmutacion digital
9.2 Conmutacion digital9.2 Conmutacion digital
9.2 Conmutacion digital

Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3Ejercicios Modulación Análoga & Digital resultados(fam)-rev3
Ejercicios Modulación Análoga & Digital resultados(fam)-rev3

Modulación: AM, FM, PM
Modulación: AM, FM, PMModulación: AM, FM, PM
Modulación: AM, FM, PM

Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...
Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...
Capítulo VIII - Microondas - Características de los equipos de radio enlaces ...

Receptor superheterodino jose ignacio
Receptor superheterodino   jose ignacioReceptor superheterodino   jose ignacio
Receptor superheterodino jose ignacio

SDH
SDHSDH
SDH

Redes de transporte
Redes de transporteRedes de transporte
Redes de transporte

CAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOS
CAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOSCAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOS
CAPACIDAD DE CANAL DE COMUNICACIÓN DE DATOS

Diagrama de bloques de un sistema de comunicadion
Diagrama de bloques de un sistema de comunicadionDiagrama de bloques de un sistema de comunicadion
Diagrama de bloques de un sistema de comunicadion

Tipos de Ruido en las telecomunicaciones
Tipos de Ruido en las telecomunicacionesTipos de Ruido en las telecomunicaciones
Tipos de Ruido en las telecomunicaciones

Presupuesto de potencia
Presupuesto de potenciaPresupuesto de potencia
Presupuesto de potencia

2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicas2.Datos y señales en comunicaciones electrónicas
2.Datos y señales en comunicaciones electrónicas


Similar a Modulación y demodulación

Similar a Modulación y demodulación (20)

Modulación AM - PM - FM
Modulación AM - PM - FMModulación AM - PM - FM
Modulación AM - PM - FM

Redes locales basico
Redes locales basicoRedes locales basico
Redes locales basico

Resumen de modulaciones de señales
Resumen de modulaciones de señalesResumen de modulaciones de señales
Resumen de modulaciones de señales

2.2 Modulacion angular.pdf
2.2 Modulacion angular.pdf2.2 Modulacion angular.pdf
2.2 Modulacion angular.pdf

Guia 4
Guia 4Guia 4
Guia 4

Guia 4
Guia 4Guia 4
Guia 4

Tipo De Modulacion, Codificacion Y Decodificacion
Tipo De Modulacion, Codificacion Y DecodificacionTipo De Modulacion, Codificacion Y Decodificacion
Tipo De Modulacion, Codificacion Y Decodificacion

Modulacion Analoga
Modulacion AnalogaModulacion Analoga
Modulacion Analoga

Modulacion
ModulacionModulacion
Modulacion

Introducción a las redes de computadores fase 1
Introducción a las redes de computadores fase 1Introducción a las redes de computadores fase 1
Introducción a las redes de computadores fase 1

Teleco expogrupo03
Teleco expogrupo03Teleco expogrupo03
Teleco expogrupo03

Tipo de-modulacion codificacion y decodificacion
Tipo de-modulacion codificacion y decodificacionTipo de-modulacion codificacion y decodificacion
Tipo de-modulacion codificacion y decodificacion

Modulación-v2.pptx
Modulación-v2.pptxModulación-v2.pptx
Modulación-v2.pptx

íNdice de modulación
íNdice de modulacióníNdice de modulación
íNdice de modulación

Grupo3_Tipos de Modulacion.pptx
Grupo3_Tipos de Modulacion.pptxGrupo3_Tipos de Modulacion.pptx
Grupo3_Tipos de Modulacion.pptx

Técnicas de Modulacion
Técnicas de ModulacionTécnicas de Modulacion
Técnicas de Modulacion

Exposicion modulacionanalogica
Exposicion modulacionanalogicaExposicion modulacionanalogica
Exposicion modulacionanalogica

Modulacion Amplificacion SPP SMP
Modulacion Amplificacion SPP SMPModulacion Amplificacion SPP SMP
Modulacion Amplificacion SPP SMP

Comunicaciones digitales
Comunicaciones digitalesComunicaciones digitales
Comunicaciones digitales

íNdice de modulación
íNdice de modulacióníNdice de modulación
íNdice de modulación


Más de Juan Lopez

Presentacion ideas chido
Presentacion ideas chidoPresentacion ideas chido
Presentacion ideas chidoJuan Lopez

Reporte de-irrigacion-areas-verdes
Reporte de-irrigacion-areas-verdesReporte de-irrigacion-areas-verdes
Reporte de-irrigacion-areas-verdesJuan Lopez

Reporte de irrigacion de areas verdes,
Reporte de irrigacion de areas verdes,Reporte de irrigacion de areas verdes,
Reporte de irrigacion de areas verdes,Juan Lopez

Reporte de irrigacion areas verdes - quipo 3
Reporte de irrigacion   areas verdes - quipo 3Reporte de irrigacion   areas verdes - quipo 3
Reporte de irrigacion areas verdes - quipo 3Juan Lopez

Documentacion u1 equipo 3
Documentacion u1   equipo 3Documentacion u1   equipo 3
Documentacion u1 equipo 3Juan Lopez

Preguntas para la sagarpa
Preguntas para la sagarpaPreguntas para la sagarpa
Preguntas para la sagarpaJuan Lopez

Escenario natural
Escenario naturalEscenario natural
Escenario naturalJuan Lopez

Practica 1(proyecto final) unidad 6
Practica 1(proyecto final) unidad 6Practica 1(proyecto final) unidad 6
Practica 1(proyecto final) unidad 6Juan Lopez

Practica 1 unidad 5
Practica 1 unidad 5Practica 1 unidad 5
Practica 1 unidad 5Juan Lopez

Practicas 4 resueltas
Practicas 4 resueltasPracticas 4 resueltas
Practicas 4 resueltasJuan Lopez

Practica 1 unidad 4
Practica 1 unidad 4Practica 1 unidad 4
Practica 1 unidad 4Juan Lopez

Practicas 1 7 de unidad 3
Practicas 1 7 de unidad 3Practicas 1 7 de unidad 3
Practicas 1 7 de unidad 3Juan Lopez

Practica u3 so i
Practica u3 so iPractica u3 so i
Practica u3 so iJuan Lopez


Más de Juan Lopez (20)

Presentacion ideas chido
Presentacion ideas chidoPresentacion ideas chido
Presentacion ideas chido

Actividad 1.1
Actividad 1.1Actividad 1.1
Actividad 1.1

Reporte de-irrigacion-areas-verdes
Reporte de-irrigacion-areas-verdesReporte de-irrigacion-areas-verdes
Reporte de-irrigacion-areas-verdes

Reporte de irrigacion de areas verdes,
Reporte de irrigacion de areas verdes,Reporte de irrigacion de areas verdes,
Reporte de irrigacion de areas verdes,

Reporte de irrigacion areas verdes - quipo 3
Reporte de irrigacion   areas verdes - quipo 3Reporte de irrigacion   areas verdes - quipo 3
Reporte de irrigacion areas verdes - quipo 3

Documentacion u1 equipo 3
Documentacion u1   equipo 3Documentacion u1   equipo 3
Documentacion u1 equipo 3

Actividad 4
Actividad 4Actividad 4
Actividad 4

Actividad 3,
Actividad 3,Actividad 3,
Actividad 3,

Actividad 2,
Actividad 2,Actividad 2,
Actividad 2,

Actividad 1
Actividad 1Actividad 1
Actividad 1

Preguntas para la sagarpa
Preguntas para la sagarpaPreguntas para la sagarpa
Preguntas para la sagarpa

Escenario natural
Escenario naturalEscenario natural
Escenario natural

Practica 1(proyecto final) unidad 6
Practica 1(proyecto final) unidad 6Practica 1(proyecto final) unidad 6
Practica 1(proyecto final) unidad 6

Practica 1 unidad 5
Practica 1 unidad 5Practica 1 unidad 5
Practica 1 unidad 5

Practica u5
Practica u5Practica u5
Practica u5

Practicau4
Practicau4Practicau4
Practicau4

Practicas 4 resueltas
Practicas 4 resueltasPracticas 4 resueltas
Practicas 4 resueltas

Practica 1 unidad 4
Practica 1 unidad 4Practica 1 unidad 4
Practica 1 unidad 4

Practicas 1 7 de unidad 3
Practicas 1 7 de unidad 3Practicas 1 7 de unidad 3
Practicas 1 7 de unidad 3

Practica u3 so i
Practica u3 so iPractica u3 so i
Practica u3 so i


Último

Diagrama de flujo metalurgia del cobre..pptx
Diagrama de flujo metalurgia del cobre..pptxDiagrama de flujo metalurgia del cobre..pptx
Diagrama de flujo metalurgia del cobre..pptxHarryArmandoLazaroBa

CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIACLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIAMayraOchoa35

Conservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaConservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaANDECE

Historia de la Arquitectura II, 1era actividad..pdf
Historia de la Arquitectura II, 1era actividad..pdfHistoria de la Arquitectura II, 1era actividad..pdf
Historia de la Arquitectura II, 1era actividad..pdfIsbelRodrguez

Biología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptxBiología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptxluisvalero46

Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...esandoval7

5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptxNayeliZarzosa1

Edificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes GranadaEdificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes GranadaANDECE

Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.ALEJANDROLEONGALICIA

Espontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneosEspontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneosOscarGonzalez231938

Sistema de Base de Datos (Rubén Alberto)
Sistema de Base de Datos (Rubén Alberto)Sistema de Base de Datos (Rubén Alberto)
Sistema de Base de Datos (Rubén Alberto)mendezruben1901

SOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadSOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadANDECE

S454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdfS454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdffredyflores58

Sistema de gestión de turnos para negocios
Sistema de gestión de turnos para negociosSistema de gestión de turnos para negocios
Sistema de gestión de turnos para negociosfranchescamassielmor

3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdf3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdfRicardoRomeroUrbano

Estacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinación
Estacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinaciónEstacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinación
Estacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinaciónAlexisHernandez885688

Revista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de ProyectosRevista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de ProyectosJeanCarlosLorenzo1

CONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdf
CONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdfCONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdf
CONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdfErikNivor

Fe_C_Tratamientos termicos_uap _3_.ppt
Fe_C_Tratamientos termicos_uap   _3_.pptFe_C_Tratamientos termicos_uap   _3_.ppt
Fe_C_Tratamientos termicos_uap _3_.pptVitobailon

Descubrimiento de la penicilina en la segunda guerra mundial
Descubrimiento de la penicilina en la segunda guerra mundialDescubrimiento de la penicilina en la segunda guerra mundial
Descubrimiento de la penicilina en la segunda guerra mundialyajhairatapia


Último (20)

Diagrama de flujo metalurgia del cobre..pptx
Diagrama de flujo metalurgia del cobre..pptxDiagrama de flujo metalurgia del cobre..pptx
Diagrama de flujo metalurgia del cobre..pptx

CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIACLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIA

Conservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaConservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de Almería

Historia de la Arquitectura II, 1era actividad..pdf
Historia de la Arquitectura II, 1era actividad..pdfHistoria de la Arquitectura II, 1era actividad..pdf
Historia de la Arquitectura II, 1era actividad..pdf

Biología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptxBiología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptx

Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...

5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx

Edificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes GranadaEdificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes Granada

Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.

Espontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneosEspontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneos

Sistema de Base de Datos (Rubén Alberto)
Sistema de Base de Datos (Rubén Alberto)Sistema de Base de Datos (Rubén Alberto)
Sistema de Base de Datos (Rubén Alberto)

SOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadSOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidad

S454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdfS454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdf

Sistema de gestión de turnos para negocios
Sistema de gestión de turnos para negociosSistema de gestión de turnos para negocios
Sistema de gestión de turnos para negocios

3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdf3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdf

Estacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinación
Estacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinaciónEstacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinación
Estacionamientos, Existen 3 tipos, y tienen diferentes ángulos de inclinación

Revista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de ProyectosRevista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de Proyectos

CONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdf
CONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdfCONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdf
CONSTRUCCIONES II - SEMANA 01 - REGLAMENTO NACIONAL DE EDIFICACIONES.pdf

Fe_C_Tratamientos termicos_uap _3_.ppt
Fe_C_Tratamientos termicos_uap   _3_.pptFe_C_Tratamientos termicos_uap   _3_.ppt
Fe_C_Tratamientos termicos_uap _3_.ppt

Descubrimiento de la penicilina en la segunda guerra mundial
Descubrimiento de la penicilina en la segunda guerra mundialDescubrimiento de la penicilina en la segunda guerra mundial
Descubrimiento de la penicilina en la segunda guerra mundial


Modulación y demodulación

  • 1. Unidad II Fundamentos de modulación y demodulación Equipo 2 Andrea Rangel Padilla Mario Alberto Arteaga Mendoza Juan Ricardo Rodríguez López Alfredo Ramírez Orozco TELECOMUNICACIONES
  • 2. La modulación es el proceso de variar o cambiar alguna propiedad de una portadora analógica de acuerdo con la información original de la fuente. La demodulación es el proceso de convertir los cambios en la portadora analógica a la información original de la fuente. La modulación se realiza en el transmisor, en un circuito llamado modulador, y la demodulación se realiza en el receptor, en un circuito llamado demodulador.
  • 3.
  • 4. Una onda portadora es una onda, generalmente senoidal, modificada en alguno de sus parámetros (amplitud, frecuencia o fase) por una señal de entrada denominada moduladora con el fin de transmitir una información. En telecomunicaciones, la longitud de onda de la onda portadora (λ), expresada en m, de la señal se relaciona con la velocidad de la luz (c), expresada en m/s, dividida por la frecuencia (f), en Hz, de acuerdo con la expresión: λ = c/f
  • 5.
  • 6. La modulación de amplitud o amplitud modulada (AM) es una técnica utilizada en la comunicación electrónica, la modulación en amplitud (AM) funciona mediante la variación de la amplitud de la señal transmitida en relación con la información que se envía. Fue el primer método para enviar con éxito audio a través de líneas telefónicas con una calidad aceptable.
  • 8. Es un tipo de señal generada por algún tipo de fenómeno electromagnético, es representable por una función matemática continua en la que es variable su amplitud y frecuencia en función del tiempo.
  • 9. Modulación en amplitud : Tipo de modulación de onda la cual consiste en hacer variar la amplitud de la onda respecto a la cantidad de información que se desea transmitir.
  • 10. Modulador de AM Es un dispositivo con dos señales de entrada: a)Una señal portadora de amplitud y frecuencia constante. b)La señal de información o moduladora.
  • 11.
  • 12. Aplicaciones Es utilizada en las comunicaciones radiales entre los aviones y las torres de control de los aeropuertos. Abarca un rango de frecuencia que va desde 500 a 1700 kHz.
  • 13. Ventajas: •Su modulación de AM es simple y por consecuencia los receptores son sencillos y !aratos. •Es capaz de ofrecer educación, información y entretenimiento en aquellas zonas donde no existen servicio locales. •La modulación por banda lateral única o la Doble Banda Lateral son mas eficientes en acho de banda o potencia. Desventajas: •Afectan fácilmente diversos fenómenos atmosféricos, señales electrónicas con frecuencias parecidas. •Las interferencias ocasionadas por los aparatos electrónicos tales como motores y generadores. •Menor calidad de sonido.
  • 14. Forma de transmitir información atreves de una onda portadora variando su frecuencia. En este tipo de modulación la variación se produce en los saltos de frecuencia. Modulación de Frecuencia (MF):
  • 15.
  • 16. Usos de la modulación de frecuencia  Es usada comúnmente en las radiofrecuencias de muy alta frecuencia.  El sonido de la televisión analógica.  Frecuencias intermedias de la mayoría de los sistemas de vídeo analógico.  Para registrar la luminancia (blanco y negro) de la señal de vídeo.
  • 18. Ventajas: •Mayor calidad de reproducción como resultado de casi inmunidad hacia las interferencias eléctricas o ruido. •Necesitan una potencia de modulación mucho menor que las de amplitudes. Desventajas: •Los usuarios deben seleccionar el canal apropiado. •Requiere más complicado de modulador.
  • 19. Modulación de Fase Se caracteriza porque la fase de la onda portadora varía en forma directamente proporcional de acuerdo con la señal modulante. Se utiliza ampliamente en la radiodifusión comercial, transmisión de sonido de televisión, radio móvil de dos sentidos, radio celular y los sistemas de comunicaciones por microondas y satélite.
  • 20.
  • 21. 2.2 Digital: Teorema de Shannon, pulsos: PAM, PPM, PWM, PCM, ASK, FSK, PSK, QAM. Digital: Una señal digital es aquella que presenta una variación discontinua con el tiempo y que sólo puede tomar ciertos valores discretos.
  • 22. Su forma característica es ampliamente conocida: la señal básica es una onda cuadrada (pulsos) y las representaciones se realizan en el dominio del tiempo.
  • 23. Teorema de Shannon: El teorema establece la máxima cantidad de datos digitales que pueden ser transmitidos sin error sobre dicho enlace de comunicaciones con un ancho de banda específico y que está sometido a la presencia de la interferencia del ruido.
  • 24. Donde es: B= Es el ancho de banda en Hz C= Es la velocidad máxima en bits por segundo (taza de bits de información) S= Es la potencia de la señal útil, que puede estar expresada en vatios N= Es la potencia del ruido presente en el canal que enmascara la señal útil S/N= Es la relación señal a ruido (signal/noise)
  • 25. El teorema de Shannon limita la velocidad máxima en bps que se puede obtener, sea cual sea la técnica de transmisión empleada. Y esto es válido para cualquier sistema de transmisión (fibra óptica, radio, cable de pares, cable coaxial, etc).
  • 26. Por ejemplo, en un sistema de comunicaciones como es la telefonía analógica, que utiliza un ancho de banda de 3100 Hz (300-3400) y tiene una relación de señal a ruido de unos 35,5 dB (la señal es aproximadamente 3548 veces mayor que el ruido), la velocidad máxima que se podrá obtener será de:
  • 27. Modulación por Amplitud de Pulso (PAM) En el caso de PAM, la anchura y la separación de los pulsos permanece constante, siendo la amplitud de los mismos lo que varía de acuerdo con la amplitud de la moduladora, tal y corno se ve en la figura anterior. Como puede observarse en la figura la señal analógica sería la envolvente del conjunto de pulsos obtenidos tras la modulación.
  • 28. Modulación por Posición de Pulso (PPM) En el caso de PPM, la anchura y la amplitud de los pulsos permanece constante, siendo la posición de los mismos lo que varía de acuerdo con la amplitud de la moduladora, tal como se muestra en la figura anterior. La distancia entre dos pulsos representa la amplitud muestreada de la onda seno.
  • 30. Modulación por ancho de pulsos (PWM) Abarca una señal o fuente de energía en una técnica en la que se modifica el ciclo de trabajo de una señal periódica (una senoidal o una cuadrada), ya sea para transmitir información a través de un canal de comunicaciones o para controlar la cantidad de energía que se envía a una carga.
  • 31.
  • 32. Modulación por posición de pulso (PPM)    En donde la Amplitud y el ancho son fijos y la posición en variable, es un tipo de modulación en la cual una palabra de M bits es codificada por la transmisión de un único pulso que puede encontrarse en alguna de las 2 =N posicionesᴹ posibles, donde N corresponde al tipo de modulación PPM (N-PPM). Si esto se repite cada X segundos (tiempo de símbolo), la tasa de transmisión es de M/X bits por segundo.
  • 33.
  • 34. Modulación por impulsos codificados (PCM) Es un procedimiento de modulación utilizado para transformar una señal analógica en una secuencia de bits (señal digital), que es la forma estándar de audio digital en computadoras, discos compactos, telefonía digital y otras aplicaciones similares. En un flujo MIC la amplitud de una señal analógica es muestreada regularmente en intervalos uniformes, y cada muestra es cuantizada al valor más cercano dentro de un rango de pasos digitales.
  • 35.
  • 36. Modulación por desplazamiento de amplitud (ASK) Es una forma de modulación en la cual se representan los datos digitales como variaciones de amplitud de la onda portadora en función de los datos a enviar. La amplitud de una señal portadora analógica varía conforme a la corriente de bit (modulando la señal), manteniendo la frecuencia y la fase constante. El nivel de amplitud puede ser usado para representar los valores binarios 0s y 1s. Podemos pensar en la señal portadora como un interruptor ON/OFF. En la señal modulada, el valor lógico 0 es representado por la ausencia de una portadora, así que da ON/OFF la operación de pulsación y de ahí el nombre dado.
  • 37.
  • 38. Modulación por desplazamiento de frecuencia (FSK) Es una técnica de modulación para la transmisión digital de información utilizando dos o más frecuencias diferentes para cada símbolo. La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde uno representa un "1" o "marca" y el otro representa el "0" o "espacio". En la modulación digital, a la relación de cambio a la entrada del modulador se le llama bit-rate y tiene como unidad el bit por segundo (bps).
  • 39.
  • 40. Modulación por desplazamiento de fase (PSK) Es una forma de modulación angular que consiste en hacer variar la fase de la portadora entre un número de valores discretos. La diferencia con la modulación de fase convencional (PM) es que mientras en ésta la variación de fase es continua, en función de la señal moduladora, en la PSK la señal moduladora es una señal digital y, por tanto, con un número de estados limitado.
  • 41.
  • 42. Modulación de amplitud en cuadratura (QAM) Es una técnica que transporta dos señales independientes, mediante la modulación de una señal portadora, tanto en amplitud como en fase. Esto se consigue modulando una misma portadora, desfasada en 90°. La señal modulada en QAM está compuesta por la suma lineal de dos señales previamente moduladas en Doble Banda Lateral con Portadora Suprimida.
  • 43.
  • 44. 31/01/17 2.3. Multiplexado y Demultiplexado de señales: Frecuencia, tiempo. Multiplexado Proceso consistente en recibir mensajes de diferentes  fuentes y enviarlas a un destino común. A la inversa, la  técnica de multiplexado permite enviar a puntos de destino  diversos datos que proceden de una fuente común. Los multiplexores son circuitos combi nacionales con varias  entradas y una salida de datos, y están dotados de  entradas de control capaces de seleccionar una, y sólo una,  de las entradas de datos para permitir su transmisión desde  la entrada seleccionada a la salida que es única.
  • 46. 8/02/17 La multiplexación es el procedimiento por el cual diferentes informaciones pueden compartir un mismo canal de comunicaciones. El proceso inverso, es decir la extracción de una determinada señal (que lleva información) de entre las múltiples que se pueden encontrar en un cierto canal de comunicaciones de denomina demultiplexación.
  • 47. 8/02/17 La multiplexación se refiere a la habilidad para transmitir datos que provienen de diversos pares de aparatos (transmisores y receptores) denominados canales de baja velocidad en un medio físico único (denominado canal de alta velocidad). Un multiplexor es el dispositivo de multiplexado que combina las señales de los transmisores y las envía a través de un canal de alta velocidad. .
  • 57. 31/01/17 Frecuencia: Esto significa que tan rápido o que tan lento se mueve la membrana de nuestra bocina, mientras más rápido se mueva mas agudo será el sonido y mientras mas lento sea el movimiento, mas grave y esto se mide en Hertzios (Hertz) o ciclos por segundo que es lo mismo. 1Hz equivale a una compresión y una rarefacción por lo tanto 3 Hz son 3 compresiones y 3 rarefacciones. El oído humano solo alcanza a percibir de 20Hz a 20,000Hz (o 20Khz que es lo mismo que 20,000Hz) aproximadamente.
  • 59. 31/01/17 Tiempo: El tiempo es una magnitud física con la que medimos la duración o separación de acontecimientos, sujetos a cambio, de los sistemas sujetos a observación; esto es, el período que transcurre entre el estado del sistema cuando éste presentaba un estado X y el instante en el que X registra una variación perceptible para un observador (o aparato de medida).
