La modulación permite transportar información sobre una onda portadora, típicamente una onda sinusoidal, a través de técnicas que mejoran el aprovechamiento del canal de comunicación y permiten transmitir más información de manera simultánea mientras se mejora la resistencia contra ruidos e interferencias.

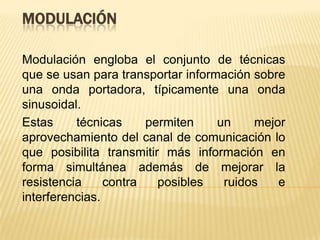

1. MODULACIÓN
Modulación engloba el conjunto de técnicas
que se usan para transportar información sobre
una onda portadora, típicamente una onda
sinusoidal.
Estas técnicas permiten un mejor
aprovechamiento del canal de comunicación lo
que posibilita transmitir más información en
forma simultánea además de mejorar la
resistencia contra posibles ruidos e
interferencias.

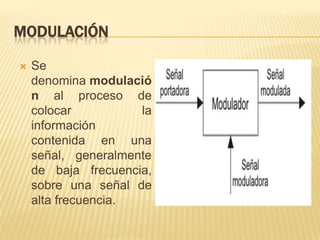

2. MODULACIÓN
 Se
denomina modulació
n al proceso de
colocar la
información
contenida en una
señal, generalmente
de baja frecuencia,
sobre una señal de
alta frecuencia.

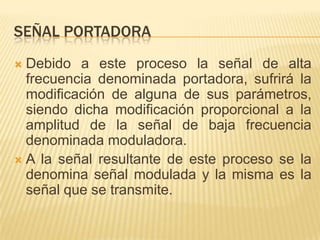

3. SEÑAL PORTADORA
 Debido a este proceso la señal de alta
frecuencia denominada portadora, sufrirá la
modificación de alguna de sus parámetros,
siendo dicha modificación proporcional a la
amplitud de la señal de baja frecuencia
denominada moduladora.
 A la señal resultante de este proceso se la
denomina señal modulada y la misma es la
señal que se transmite.

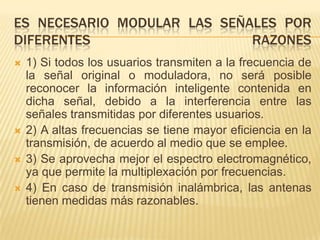

4. ES NECESARIO MODULAR LAS SEÑALES POR
DIFERENTES RAZONES
 1) Si todos los usuarios transmiten a la frecuencia de
la señal original o moduladora, no será posible
reconocer la información inteligente contenida en
dicha señal, debido a la interferencia entre las
señales transmitidas por diferentes usuarios.
 2) A altas frecuencias se tiene mayor eficiencia en la
transmisión, de acuerdo al medio que se emplee.
 3) Se aprovecha mejor el espectro electromagnético,
ya que permite la multiplexación por frecuencias.
 4) En caso de transmisión inalámbrica, las antenas
tienen medidas más razonables.

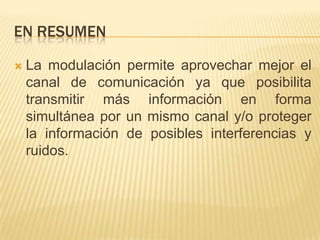

5. EN RESUMEN
 La modulación permite aprovechar mejor el
canal de comunicación ya que posibilita
transmitir más información en forma
simultánea por un mismo canal y/o proteger
la información de posibles interferencias y
ruidos.

6. DEMODULACIÓN
 Es el proceso mediante
el cuál es posible
recuperar la señal de
datos de una señal
modulada.
 Un MODEM es un
dispositivo de
transmisión que
contiene un modulador
y undemodulador.

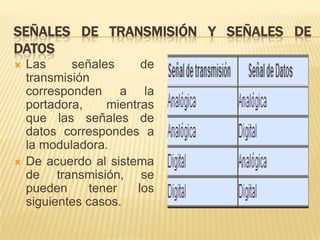

7. SEÑALES DE TRANSMISIÓN Y SEÑALES DE
DATOS
 Las señales de
transmisión
corresponden a la
portadora, mientras
que las señales de
datos correspondes a
la moduladora.
 De acuerdo al sistema
de transmisión, se
pueden tener los
siguientes casos.

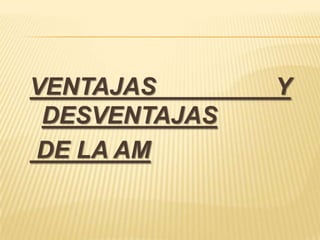

8. VENTAJAS Y
DESVENTAJAS
DE LA AM

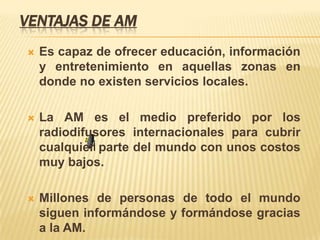

9. VENTAJAS DE AM
 Es capaz de ofrecer educación, información
y entretenimiento en aquellas zonas en
donde no existen servicios locales.
 La AM es el medio preferido por los
radiodifusores internacionales para cubrir
cualquier parte del mundo con unos costos
muy bajos.
 Millones de personas de todo el mundo
siguen informándose y formándose gracias
a la AM.

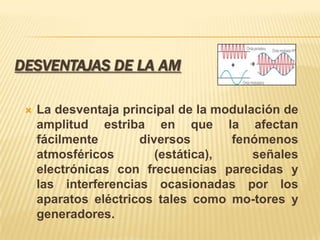

10. DESVENTAJAS DE LA AM
 La desventaja principal de la modulación de
amplitud estriba en que la afectan
fácilmente diversos fenómenos
atmosféricos (estática), señales
electrónicas con frecuencias parecidas y
las interferencias ocasionadas por los
aparatos eléctricos tales como mo-tores y
generadores.

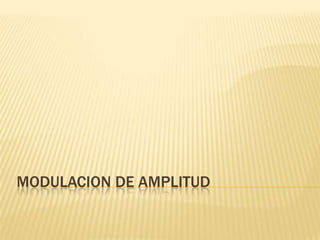

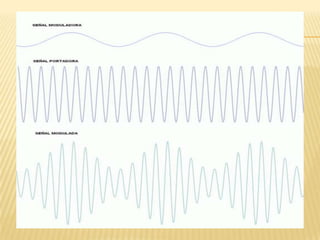

11. MODULACION DE AMPLITUD

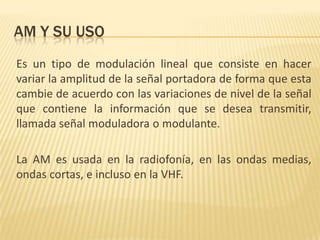

12. AM Y SU USO
Es un tipo de modulación lineal que consiste en hacer
variar la amplitud de la señal portadora de forma que esta
cambie de acuerdo con las variaciones de nivel de la señal
que contiene la información que se desea transmitir,
llamada señal moduladora o modulante.
La AM es usada en la radiofonía, en las ondas medias,
ondas cortas, e incluso en la VHF.

14. FORMAS DE AM
Los diversos esquemas de modulación de amplitud pueden ser los
siguientes:
 AM con portadora completa y dos bandas laterales o AM completa.
 AM con dos bandas laterales y portadora suprimida (AM-DSB-SC5).
 AM con dos bandas laterales y vestigio o piloto de portadora.
 Banda lateral única (BLU o SSB6) sin portadora.
 Banda lateral única con piloto de portadora.

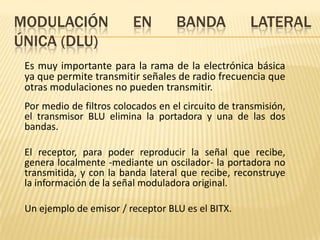

15. MODULACIÓN EN BANDA LATERAL
ÚNICA (DLU)
Es muy importante para la rama de la electrónica básica
ya que permite transmitir señales de radio frecuencia que
otras modulaciones no pueden transmitir.
Por medio de filtros colocados en el circuito de transmisión,
el transmisor BLU elimina la portadora y una de las dos
bandas.
El receptor, para poder reproducir la señal que recibe,
genera localmente -mediante un oscilador- la portadora no
transmitida, y con la banda lateral que recibe, reconstruye
la información de la señal moduladora original.
Un ejemplo de emisor / receptor BLU es el BITX.

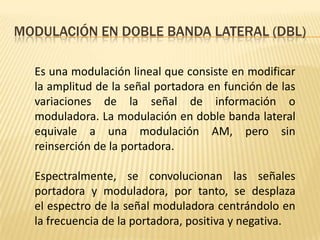

16. MODULACIÓN EN DOBLE BANDA LATERAL (DBL)
Es una modulación lineal que consiste en modificar
la amplitud de la señal portadora en función de las
variaciones de la señal de información o
moduladora. La modulación en doble banda lateral
equivale a una modulación AM, pero sin
reinserción de la portadora.
Espectralmente, se convolucionan las señales
portadora y moduladora, por tanto, se desplaza
el espectro de la señal moduladora centrándolo en
la frecuencia de la portadora, positiva y negativa.

17. MODULACIÓN POR FRECUENCIA

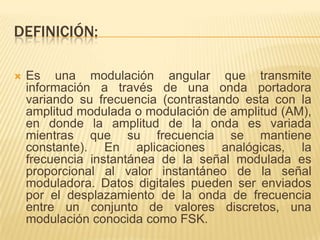

18. DEFINICIÓN:
 Es una modulación angular que transmite
información a través de una onda portadora
variando su frecuencia (contrastando esta con la
amplitud modulada o modulación de amplitud (AM),
en donde la amplitud de la onda es variada
mientras que su frecuencia se mantiene
constante). En aplicaciones analógicas, la
frecuencia instantánea de la señal modulada es
proporcional al valor instantáneo de la señal
moduladora. Datos digitales pueden ser enviados
por el desplazamiento de la onda de frecuencia
entre un conjunto de valores discretos, una
modulación conocida como FSK.

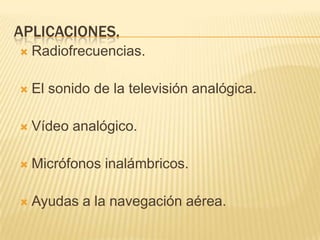

19. APLICACIONES.
 Radiofrecuencias.
 El sonido de la televisión analógica.
 Vídeo analógico.
 Micrófonos inalámbricos.
 Ayudas a la navegación aérea.

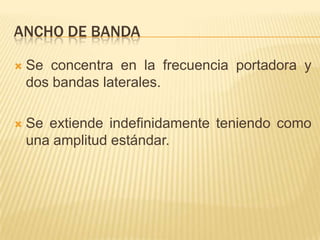

20. ANCHO DE BANDA
 Se concentra en la frecuencia portadora y
dos bandas laterales.
 Se extiende indefinidamente teniendo como
una amplitud estándar.

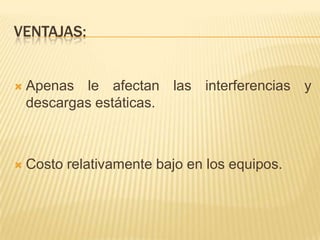

21. VENTAJAS:
 Apenas le afectan las interferencias y
descargas estáticas.
 Costo relativamente bajo en los equipos.
