Creaccion sub redes

FI UPM CREACIÓN DE SUBREDES
http://totalred.blogspot.com

32 bits

DIRECCIÓN DE RED DIRECCIÓN DE
MÁQUINA
Parte
local

DIRECCIÓN DIRECCIÓN DE
DIRECCIÓN DE RED DE SUBRED MÁQUINA

• Subred: Permite asignar localmente direcciones propias IP

ARQUITECTURA Y SERVICIOS DE INTERNET 1
© Fco. Javier Yágüez García

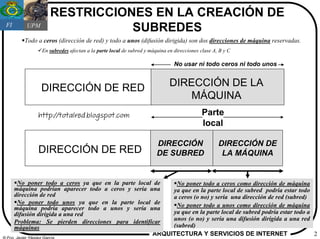

RESTRICCIONES EN LA CREACIÓN DE
FI UPM
SUBREDES
Todo a ceros (dirección de red) y todo a unos (difusión dirigida) son dos direcciones de máquina reservadas.
En subredes afectan a la parte local de subred y máquina en direcciones clase A, B y C

No usar ni todo ceros ni todo unos

DIRECCIÓN DE RED DIRECCIÓN DE LA
MÁQUINA
http://totalred.blogspot.com Parte
local

DIRECCIÓN DIRECCIÓN DE
DIRECCIÓN DE RED DE SUBRED LA MÁQUINA

No poner todo a ceros ya que en la parte local de No poner todo a ceros como dirección de máquina
máquina podrían aparecer todo a ceros y sería una ya que en la parte local de subred podría estar todo
dirección de red a ceros (o no) y sería una dirección de red (subred)
No poner todo unos ya que en la parte local de No poner todo a unos como dirección de máquina
máquina podría aparecer todo a unos y sería una
difusión dirigida a una red ya que en la parte local de subred podría estar todo a
Problema: Se pierden direcciones para identificar unos (o no) y sería una difusión dirigida a una red
máquinas (subred)

FI
DIRECCIONES RESERVADAS EN LA
UPM
PARTE LOCAL AL CREAR SUBREDES
Cuando se crean subredes y se restan las dos direcciones reservadas (todo a ceros y todo a
unos) en la parte local de subred, se pierden direcciones IP

PARTE LOCAL

RED MÁQUINA

Con el objetivo de no perder direcciones IP: SUBRED MÁQUINA
No restar las dos direcciones reservadas (todo ceros y
todo unos) en la parte local de subred si se necesita todo
el rango de direcciones y el software de TCP/IP permite
la configuración de “todo a ceros” y “todo a unos”. Restar siempre las dos direcciones
reservadas (todo a ceros y todo a
unos) en la parte local de máquina
http://totalred.blogspot.com porque no se pueden usar para
identificar máquinas: Una máquina
no puede tener una dirección de
subred ni de difusión a una subred

DIRECCIONES RESERVADAS EN LA
FI UPM
PARTE LOCAL DE REDES Y SUBREDES
En REDES clase A, B y C siempre hay que descontar en
la parte local o de máquina :
Todo 0s (dirección de red) y 1s (dirección de difusión o broadcast a
todas las máquinas de una red)
En SUBREDES clase A, B y C en función de cómo sea
el software TCP/IP de la máquina:
Obsoleto: Directamente no permiten la configuración de todo 0s y 1s y,
además, puede usar un protocolo de encaminamiento dinámico del tipo
RIPv1 http://totalred.blogspot.com
• Se descuentan las direcciones todo 0s y 1s, EN LA PARTE
LOCAL DE SUBRED, según los RFC-917, 950 y 1219: Se
pierden direcciones IP
Actual: Permite la configuración de todo 0s y 1s y, además, puede usar
un protocolo de encaminamiento dinámico del tipo RIPv2. Se
aprovecha todo el rango de direcciones IP
• Aunque se permita, no se debe descontar las direcciones
todo 0s y 1s, EN LA PARTE LOCAL DE SUBRED debido a
un potencial problema con las difusiones dirigidas

FI UPM CONCEPTO DE MÁSCARA

Una máscara de red o subred o máquina es un
número de 32 bits que contiene “unos” en los bits
que identifican a la red o subred o máquina
Una máscara permite distinguir la parte local de
una dirección numérica para la creación de
subredes http://totalred.blogspot.com

Toda máscara facilita las labores de
encaminamiento mediante la aplicación de la
operación lógica “AND” a la dirección destino y
máscara correspondiente

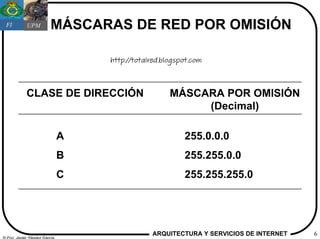

FI UPM MÁSCARAS DE RED POR OMISIÓN


CLASE DE DIRECCIÓN MÁSCARA POR OMISIÓN
(Decimal)

A 255.0.0.0
B 255.255.0.0
C 255.255.255.0


FI UPM

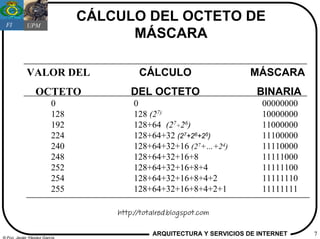

CÁLCULO DEL OCTETO DE
MÁSCARA

VALOR DEL CÁLCULO MÁSCARA
OCTETO DEL OCTETO BINARIA
0 0 00000000
128 128 (27) 10000000
192 128+64 (27+26) 11000000
224 128+64+32 (27+26+25) 11100000
240 128+64+32+16 (27+…+24) 11110000
248 128+64+32+16+8 11111000
252 128+64+32+16+8+4 11111100
254 128+64+32+16+8+4+2 11111110
255 128+64+32+16+8+4+2+1 11111111



CREACIÓN DE SUBREDES SEGÚN LOS RFC-
FI UPM 950 Y 1219
Router

220.10.15.0
Internet 255.255.255.0

220.10.15.0
Organización Se desean crear dos
Parte local subredes a partir de la
Subred dirección y máscara
xx xx xxxx http://totalred.blogspot.com oficial asignada
00 = 0000 0000 = 220.10.15.0
01 = 0100 0000 = 220.10.15.64
22 – 2 = 2 10
220.10.15.65
= 1000 0000 = 220.10.15.128
11 = 1100 0000 = 220.10.15.192

Router
220.10.15.64 ......
1
220.10.15.129
Internet
2

220.10.15.128 ......

CREACIÓN DE SUBREDES SEGÚN LOS RFC-950 Y 1219
FI UPM
Rangos Válidos de Direcciones
220.10.15.0
Subred
xxxx xxxx

00 = 0000 0000 = 220.10.15.0

22 − 2 = 01 = 0100 0000 = 220.10.15.64
10 = 1000 0000 = 220.10.15.128
http://totalred.blogspot.com 11 = 1100 0000 = 220.10.15.192

0100 0001 = 220.10.15.65 Rango de direcciones
220.10.15.64 .... ... .... ...
0111 1110 = 220.10.15.126 de máquinas (62)
220.10.15.127 = 220.10.15.0111 1111 es una difusión a la subred 220.10.15.64
220.10.15.128 .... ... .... ...
1011 1110 = 220.10.15.190 de máquinas (62)
220.10.15.191 = 220.10.15.1011 1111 es una difusión a la subred 220.10.15.128
220.10.15.255 es una difusión dirigida de forma simultánea a las subredes
220.10.15.64 y 220.10.15.128
0000 0001 = 220.10.15.1
220.10.15.0 .... ... .... ... Se pierden 62 máquinas
0011 1110 = 220.10.15.62
1100 0001 = 220.10.15.193
220.10.15.192 .... ... .... ... Se pierden 62 máquinas
1111 1110 = 220.10.15.254


FI UPM OBTENCIÓN DE LA MÁSCARA
Una máscara de red o subred es un número de 32 bits que contiene 1’s
en los bits que identifican a la red o subred
¿En función de la clase de dirección y máscara, ¿cuántos bits se han
utilizado en la parte local para direccionar subredes?

En el caso de usar dos bits para identificar dos subredes:

220.10.15. X xxx xxxx
255 255 255 255.255.255.192
Clase C 1100 0000 = 192
En el caso hipotético de usar 1 bit para identificar dos subredes:

220.10.15. Xxxx xxxx
255 255 255 255.255.255.128
Clase C 1000 0000 = 128



En el caso de usar dos bits para identificar dos subredes:

220.10.15. X xxx xxxx
255 255 255 255.255.255.192
Clase C 1100 0000 = 192 220.10.15.65

Router
220.10.15.64
255.255.255. 192 ......
1
220.10.15.129
Internet
2
220.10.15.128
255.255.255.192 ......


FI UPM

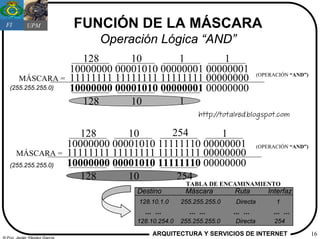

FUNCIÓN DE LA MÁSCARA
Operación Lógica “AND”
220 10 15 65
11011100 00001010 00001111 01000001 (OPERACIÓN “AND”)
MÁSCARA = 11111111 11111111 11111111 11000000
(255.255.255.192) 11011100 00001010 00001111 01000000
220 10 15 64
220 10 15 129
11011100 00001010 00001111 10000001 (OPERACIÓN “AND”)
MÁSCARA = 11111111 11111111 11111111 11000000
(255.255.255.192) 11011100 00001010 00001111 10000000
220 10 15 128
TABLA DE ENCAMINAMIENTO
Destino Máscara Ruta Interfaz
220.10.15.64 255.255.255.192 Directa 1
220.10.15.128 255.255.255.192 Directa 2


FI UPM
CREACIÓN DE SUBREDES SIN SEGUIR LOS RFC-950 Y 1219
RANGOS DE DIRECCIONES Y POTENCIAL PROBLEMA
220.10.15.0
Subred
X xxx xxxx
0 = 0000 0000 = 220.10.15.0
21 =
1 = 1000 0000 = 220.10.15.128

Máscara = 255.255.255.1000 0000 = 255.255.255.128

220.10.15.0 .... ... .... ...
0111 1110 = 220.10.15.126 de máquinas (126)
220.10.15.0111 1111 = 220.10.15.127 = Es una difusión dirigida a la subred 220.10.15.0

220.10.15.128 .... ... .... ...
1111 1110 = 220.10.15.254 de máquinas (126)

220.10.15.1111 1111 = 220.10.15.255 = Es una difusión dirigida a la subred 220.10.15.128

PROBLEMA: ¿No puedo enviar una difusión dirigida de manera simultánea a las dos
subredes si empleo 220.10.15.255 como una difusión dirigida a la subred 220.10.15.128?


CREACIÓN DE SUBREDES SEGÚN LOS RFC
FI UPM
950 Y 1219
Router

128.10.0.0
Internet 255.255.0.0

128.10. 0.0
Subred Organización Se desean crear 254
subredes a partir de la
dirección y máscara
Parte Local 0000 0000
oficial asignada
xxxx xxxx 0000 0000 0000 0001 = 1 128.10.1.0
0000 0010 = 2 128.10.2.0
Subredes 28 –2 = 254
................. .................
1111 1110 = 254 128.10.254.0
1111 1111
128.10.1.0

Internet
... 128.10.2.0

128.10.254.0


Una máscara es un número de 32 bits que contiene 1’s en los bits que
identifican a la red o subred
¿En función de la clase de dirección, ¿cuántos bits se han utilizado en la
parte local para direccionar subredes?

128.10.X xxxxxxx.0
255 255
1111 1111 = 255 255.255.255.0
Clase B
128.10.1.1

Router 128.10.1.0
255.255.255.0 ......
1
128.10.254.1
Internet ......
2
128.10.254.0
255.255.255.0 ......


FI UPM FUNCIÓN DE LA MÁSCARA
Operación Lógica “AND”
128 10 1 1
10000000 00001010 00000001 00000001 (OPERACIÓN “AND”)
MÁSCARA = 11111111 11111111 11111111 00000000
(255.255.255.0) 10000000 00001010 00000001 00000000
128 10 1

128 10 254 1
10000000 00001010 11111110 00000001 (OPERACIÓN “AND”)
MÁSCARA = 11111111 11111111 11111111 00000000
(255.255.255.0) 10000000 00001010 11111110 00000000
128 10 254
TABLA DE ENCAMINAMIENTO
Destino Máscara Ruta Interfaz
128.10.1.0 255.255.255.0 Directa 1
... ... ... ... ... ... ... ...
128.10.254.0 255.255.255.0 Directa 254
