El documento aborda aspectos de subneteo y enrutamiento en redes informáticas, describiendo cómo dividir redes en subredes para optimizar el rendimiento. Se explican técnicas de enrutamiento estático y dinámico, así como los beneficios de cada uno, incluyendo ejemplos prácticos de cálculo de subredes y direcciones IP. También se detallan fórmulas importantes para gestionar subredes y se proponen ejercicios prácticos para comprender mejor el contenido.

1. I N G E N I E R Í A D E S I S T E M A S D E C O M P U T A C I Ó N
L I C . R A N D Y A . V A L V E R D E V A L V E R D E
SC-625 REDES Y
TELEMÁTICA

2. • "No temo a los ordenadores; lo que temo es quedarme sin ellos“
• Isaac Asimov
• “Una vez un ordenador me venció jugando al ajedrez, pero no me
opuso resistencia cuando pasamos al kick boxing.”
• Emo Philips
• “Todas las piezas deben unirse sin ser forzadas. Debe recordar que
los componentes que está reensamblando fueron desmontados por
usted, por lo que si no puede unirlos debe existir una razón. Pero
sobre todo, no use un martillo.”
• Manual de mantenimiento de IBM, año 1925

3. EJERCICIO LÓGICO
• EL PASTOR.
•
• Un pastor tiene que pasar un lobo, una cabra y una lechuga a la otra orilla
de un río, dispone de una barca en la que solo caben el y una de las otras
tres cosas. Si el lobo se queda solo con la cabra se la come, si la cabra se
queda sola con la lechuga se la come, ¿cómo debe hacerlo?.

4. Mi PC
1100 1000 0010 0101 1000 0011 0011 0001
200 37 131 49
200.37.131.49 Notación decimal con puntos
o dotted-decimal
NOTACIÓN DE DIRECCIONES EN IPv4

5. PRACTICA
• 255
• 54
• 89
• 77
• 156
• 123
• 25
• 255.255.255.0
• 125.25.25.89
• 20.77.15.76
• 20.95.255.226
• 162.123.167.78
• 89.70.23.17
• 25.123.156.77
• 11100110
• 00101010
• 11010001
• 11111111
• 10101010
• 01110010
• 10101101

6. LA COMBINACIÓN DE 8 BITS PERMITE UN TOTAL DE 256
COMBINACIONES POSIBLES QUE CUBRE TODO EL RANGO DE
NUMERACIÓN DECIMAL DESDE EL 0 (00000000) HASTA EL 255 (11111111).
ALGUNOS EJEMPLOS.

7. INTRODUCCIÓN
• El SUBNETEO es dividir una red primaria en una serie de subredes, de
tal forma que cada una de ellas va a funcionar luego, a nivel de
envió y recepción de paquetes, como una red individual, aunque
todas pertenezcan a la misma red principal y por lo tanto, al mismo
dominio.
• Actualmente existen herramientas para hacer este tipo de tareas:
http://www.calculadora-redes.com/

8. ¿POR QUE SUBNETEAR?
• Cuando trabajamos con una red pequeña NO encontramos
muchos problemas para configurar el rango de direcciones IP para
conseguir un rendimiento optimo.
• Pero a medida que se van agregando host a la red, el desempeño
empieza a verse afectado. Esto puede ser corregido, en parte,
segmentando la red con switches, reduciendo los Dominios de
Colision (host que comparten el mismo medio) enviando las tramas
solo al segmento correcto. Pero aunque se reducen las colisiones
con tomar estas medidas, si se continua aumentando el numero de
host, aumentan también los envíos de broadcast (Envió de paquetes
a todos los dispositivos de la red).
• Lo que afecta considerablemente el desempeño de la red. Esto se
debe a que los Switches solo segmentan a nivel de MAC Address y
los envíos de broadcast son a nivel de red 255.255.255.255 .
Es aquí donde el Subneteo nos ayuda..!

9. ENRUTAMIENTO ESTÁTICO VS
DINÁMICO
• Para dar una visión general, sabemos que en el
tema de Subneteo algo importante es el
enrutamiento, entonces tenemos el enrutamiento
estático y el enrutamiento dinámico.
• En el enrutamiento dinámico tenemos dos
protocolos: el protocolo vector-distancia y el
protocolo estado de enlace. En la práctica, una
implementación del protocolo vector-distancia es
RIP (Routing Information Protocol) y una
implementación del protocolo estado de enlace es
OSPF (Open Shortest Path First).

10. El enrutamiento estático lo define el administrador.
El enrutamiento estático no impone sobrecarga en la
Red debido a que no hay protocolos dedicados.
El enrutamiento estático presenta poca escalabilidad:
► Si la red cambia, el administrador debe actualizar la tabla.
► La red no se adapta a fallas.
TABLA DE ENRUTAMIENTO ESTATICO

11. El enrutamiento dinámico origina sobrecarga en la red:
Se envían paquetes entre routers.
Una mejor solución podría ser una red híbrida:
► Parte de la red usa enrutamiento estático y otra parte enrutamiento
dinámico.
El enrutamiento dinámico es definido por un algoritmo
de enrutamiento implementado en cada router:
Se necesita protocolo de enrutamiento
El enrutamiento dinámico es escalable y adaptable:
La red puede crecer y adaptarse.
TABLA DE ENRUTAMIENTO DINAMICO

12. DIRECCIONAMIENTO IP

13. DIRECCIONAMIENTO IP
• Máscara de subred por defecto para una Clase A :
255.0.0.0
• Máscara de subred por defecto para una Clase B :
255.255.0.0
• Máscara de subred por defecto para una Clase C :
255.255.255.0

14. ENTONCES…¿QUE ES SUBNETEAR?
• Subnetear es tomar una red asignada y dividirla
en sub redes.
Redes clase A: 1.0.0.0 - 127.255.255.255 /8
255.0.0.0
Redes clase B: 128.0.0.0 - 191.255.255.255 /16
255.255.0.0
Redes clase C: 192.0.0.0 - 223.255.255.255 /24
255.255.255.0

15. LAS 3 REGLAS DEL SUBNETEO
1) Determine el numero de redes y conviertalas a
binario.
2) Reserve los Bits en la mascara de subred y
encuentre el incremento
3) Utilice el incremento para encontrar el rango de
redes.

16. CALCULAR LA CANTIDAD DE
SUBREDES Y HOSTS POR SUBRED
• Cantidad de Subredes es igual a: 2N,
donde "N" es el número de bits
"robados" a la porción de Host.
Cantidad de Hosts x Subred es igual
a: 2M -2, donde "M" es el número de
bits disponible en la porción de host
y "-2" es debido a que toda subred
debe tener su propia dirección de
red y su propia dirección de
broadcast.

17. EJEMPLO
• Nuestra organización tiene a licencia para una
red Clase C.
• Id de red = 202.12.45.0
• Máscara de subred = 255.255.255.224
• Tomamos prestados los 3 bits más significactivos
del campo de Id del Host
Id de HostId de Red
Id de Subred

18. EJEMPLO
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
Con 3 bits prestados, podemos
crear 8 subredes.
Id de HostId de Red

19. EJEMPLO
0 0 0 0 0 Host 1 (no utilizable)
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32 (no utilizab.)
Con 5 bits sobrantes, podemos
tener 32 hosts dentro de cada
Subred..
Id de Red Subred
Id de Host

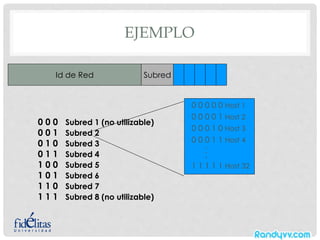

20. EJEMPLO
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

21. EJEMPLO
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

22. EJEMPLO
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

23. EJEMPLO
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

24. EJEMPLO
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

25. EJEMPLO
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

26. EJEMPLO
• Escribir el rango de direcciones IP para cada
subred.
Subred Rango de Hosts
0 202.12.45.0 - 202.12.45.31
1 202.12.45.32 - 202.12.45.63
2 202.12.45.64 - 202.12.45.95
3 202.12.45.96 - 202.12.45.127
4 202.12.45.128 - 202.12.45.159
5 202.12.45.160 - 202.12.45.191
6 202.12.45.192 - 202.12.45.223
7 202.12.45.224 - 202.12.45.255

27. ¿ CUÁL ES LA DIRECCIÓN DE SUBRED Y
CUÁL LA DIRECCIÓN DE BROADCAST
PARA LA IP 202.12.45.130?
EJERCICIO:

28. SOLUCIÓN:
Máscara de subred=255.255.255.224
11111111.11111111.11111111.11100000
Dirección IP=202.12.45.130
11001010.00001100.00101101.10000010
Dir. de Subred=(Máscara de subred) AND (Dir. IP)
11001010.00001100.00101101.10000000
202.12.45.128
Dir. de Broadcast (1’s por 0´s en campo de host)
11001010.00001100.00101101.10011111
202.12.45.159

29. EJERCICIO
• ¿Como calcular los numeros de red si tenemos el
numero de subred y el esquema de
direccionamiento que debemos usar para nuestra
LAN?
• Esquema de direccionamiento:
• 5.0.0.0 Mask 255.0.0.0 SubMask 0.255.224.0
• Debemos encontrar la red numero 990 y 543

30. LAS 7 COSAS QUE SE DEBEN SABER AL
TRABAJAR CON SUBREDES (FÓRMULAS)
1. Número de subredes teóricas
2(número de bits prestados)
2. Número de subredes utilizables
2(número de bits prestados) - 2
3. Número de hosts teóricos por subred
2(número de bits restantes)
4. Número de hosts utilizables por subred
2(número de bits restantes) – 2

31. LAS 7 COSAS QUE SE DEBEN SABER AL
TRABAJAR CON SUBREDES(DEFINICIONES)
5. Dirección de red.
Se compone de los bits de red , poniendo todos los bits de host
a cero (0).
6.Dirección de broadcast (difusión)
Se compone de los bits de red, poniendo todos los bits de host a
uno (1).
7. Máscara de subred
Los bits de red y subred se ponen todos a uno (1) y los bits de hosts
a cero (0).
Nota: Para direcciones de subred y difusión (broadcast), los bits de
subred se tratan como bits de red. Recuérdese que estos bits son
los que se tomaron prestados para formar parte del campo de
red.

32. TAREA
• La empresa DIAK, necesita 13 subredes y le dan la
IP 201.67.135.0
• Investigue respecto a las redes de tipo: MAN, LAN,
WAN. Haga una lista de al menos 5 diferencias
entre cada una.
