1. Soluciones para la contaminación
 Auto depuración
 Producción limpia
 Tratamiento

2. Autodepuración

3. Autodepuración

4. Tecnologías limpias
Reducir al mínimo o eliminar los vertimientos, en
vez de tratarlos después de que se hayan
generado

5. Tecnologías limpias
Por ejemplo: el empleo de boquillas de chorro de
agua de alta presión y bajo volumen de agua

6. Alternativas de tecnologías limpias
 Equipos de bajo o nulo consumo de agua (nuevas
tecnologías)
 Cambio de materia prima
 Minimizar materias primas

7. Reutilización del agua
 No necesidad de tratamientos tan avanzados
 Disminución del volumen de tratamiento y de
captación

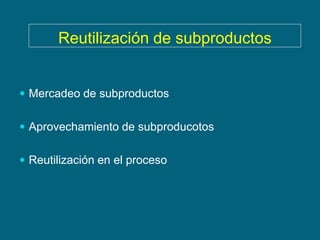

8. Reutilización de subproductos
 Mercadeo de subproductos
 Aprovechamiento de subproducotos
 Reutilización en el proceso

9. Reutilización de subproductos
Por ejemplo: producir una tonelada de papel nuevo
demanda 40 m3 de agua.
Reprocesar una tonelada de papel usado
Requiere 10 m3 de agua.

10. TRATAMIENTOS
 In-situ
 Conducción y tratamiento

11. TRATAMIENTOS
 In-situ
 Conducción y tratamiento

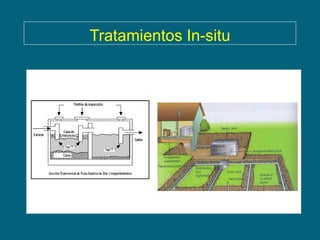

12. Tratamientos In-situ

13. Tratamientos In-situ

14. Tratamientos In-situ
Humedales Artificiales

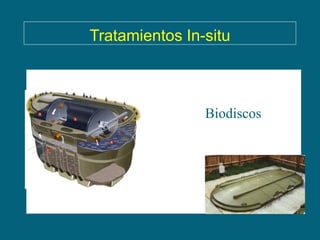

15. Tratamientos In-situ
Biodiscos

16. Esquema Conducción Tratamiento
Suburbio 2
Elevación 151m
Suburbio 1
Elevación 310 m
Estación de
bombeo
Estación de
Estación de bombeo
bombeo
Planta de tratamiento de
aguas residuales
Suburbio 3
Casco Urbano Elevación 200m
Elevación 220m
Rio

17. Soluciones para la contaminación
Conducción- Tratamiento
 Alcantarillados Pluviales
 Alcantarillados sanitarios
 Alcantarillados combinados

18. TIPOS DE TRATAMIENTO DEL
AGUA RESIDUAL
 TRATAMIENTOS FÍSICOS
 TRATAMIENTOS QUÍMICOS
 TRATAMIENTOS BIOLÓGICOS

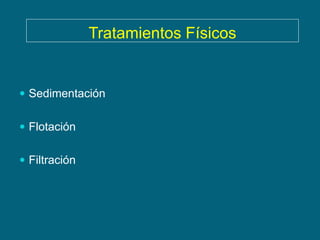

19. Tratamientos Físicos
 Sedimentación
 Flotación
 Filtración

20. Tratamientos Químicos
 Neutralización
 Coagulación-floculación
 Oxidación
 Reducción

21. Tratamientos Biológicos
 Aeróbicos
 Anaeróbicos
 Facultativos

23. GRADOS DE TRATAMIENTO DE AGUAS
RESIDUALES
Pretratamiento
Tratamiento Primario
Tratamiento Secundario
Tratamiento Terciario

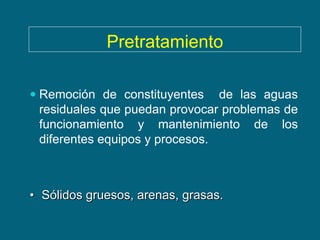

24. Pretratamiento
 Remoción de constituyentes de las aguas
residuales que puedan provocar problemas de
funcionamiento y mantenimiento de los
diferentes equipos y procesos.
• Sólidos gruesos, arenas, grasas.

25. Pretratamiento
 Cribado Sólidos gruesos
• Desarenado Arenas, sólidos
• Desengrasado Grasas, flotantes
• Homogeneización – Ecualización
• Coagulación-floculación

26. Aliviaderos

27. Medición
Canaletas Parshall
Vertederos Triangulares
Vertederos rectangulares

28. Cribado ( Desbaste)
 Limpieza manual: 45-60 grados
 Limpieza automática: 60-90 grados

29. Cribado o Desbaste Grueso
(Rejas gruesas)
 Espacio entre barrotes: 4-10cm
 Sólidos voluminosos
 No tienen eficiencia de remoción de DBO y SST

30. Rejas gruesas

31. Desbaste medio (Rejas medias)
 Espacio entre
barrotes: 2-4 cm
 No tienen eficiencia
de remoción de DBO
y SST

32. Desbaste fino (Rejas finas)
 Espacio entre
barrotes: 1-2 cm
 No tienen eficiencia
de remoción de DBO
y SST

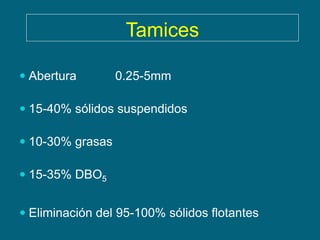

33. Tamices
 Abertura 0.25-5mm
 15-40% sólidos suspendidos
 10-30% grasas
 15-35% DBO5
 Eliminación del 95-100% sólidos flotantes

34. Tamices
 Rotativo
 Estáticos

35. Tamices rotativos
 Autolimpiantes

36. Tamices estáticos

37. Desarenadores
 Convencionales
 Acelerado:
>100 m3/h

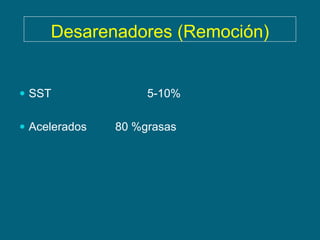

38. Desarenadores (Remoción)
 SST 5-10%
 Acelerados 80 %grasas

40. Desaranador-Desangrasador

41. Trampas de grasas Desengrasadores
 Grasas no emulsificadas
 <150 mg/l
 Remoción 70 - 80% grasas
 150-250 mg/l (acelerados)
 >250mg/l D.A.F.
 >100m3/h (acelerados)

43. Homogeneizadores-ecualizadores

44. Homogeneizadores-ecualizadores
 Minimizar cargas choques
 Diluir sustancias inhibidoras
 Estabilizar pH

45. Homogeneizadores-ecualizadores
 Regular caudales pico, para trabajar con caudales
medios
 Hace mas fácil la dosificación de productos químicos
 Reduce requerimientos de áreas y cargas para
tratamientos posteriores

46. Homogeneizadores-ecualizadores
 Caudales de alcantarillados combinados en época
de lluvias
 Caudales de plantas industriales

47. Neutralización
 Proteger la descarga de aguas ácidas o alcalinas a
las fuentes hídricas.
 Controlar la corrosión
 Regular el pH para los tratamientos biológicos

48. Neutralización de Aguas Alcalinas
 Ácido sulfúrico
 Ácido clorhídrico
 CO2

49. Neutralización de aguas ácidas
 Cal
 Óxido de cal
 Óxido o hidróxido de magnesio
 Hidróxido de calcio
 Hidróxido de sodio

50. Coagulación-floculación
 Mezcla rápida
 Mezcla lenta

51. Coagulación (Mezcla rápida)
Coagulación: Desestabilización eléctrica de las
partículas para lograr la atracción entre estas.

52. Floculación (Mezcla Lenta)
Floculación: Aglomeración de las partículas
“floculo” hasta lograr una sedimentación, flotación
o filtración, permitiendo así la separación de los
sólidos suspendidos presentes en el agua.

53. Coagulación-floculación
 Mejorar la remoción de sólidos suspendidos,
DBO5 y sustancias difícilmente sedimentables
 Remoción de nutrientes (fósforo)
 Remoción de sustancias tóxicas

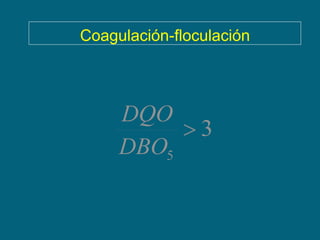

54. Coagulación-floculación

55. Coagulantes
 Cloruro Férrico
 Sulfato de aluminio
 Cal

56. Floculantes
 Polielectrolitos (Polímeros) naturales: Almidon,
celulosa
 Polielectrolitos(polímeros) anionicos y cationicos
