1. Impresión 3D + Prototipos + makerspaces
manual de uso y servicios

3. “Queremos que la tercer Revolución
Industrial comience en México“

4. Nuestra visión es impulsar la tercer revolución
industrial desde México para poner las
herramientas, el conocimiento y la tecnología en
manos de los creadores.
Estamos seguros que la impresión 3D proveerá
una gama increíble de posibilidades para innovar,
crear y facilitar la materialización de ideas.
Estamos convencidos que todo el talento en
México hará posible una revolución en diseño,
creación e innovación.
Lino Romero
CEO de Ideas Disruptivas

5. Índice
CREATOR.................................. 4
¿Qué es?
Creator Kit
-Características técnicas
-¿Cómo funciona?
-Configuración del
controlador
-Configuración de la
impresora
-Imprimiendo con
Creator Kit
PROTOTIPOS............................ 18
-Fábrica de Prototipos
-Servicios
-¿Cómo funciona?
MAKERSPACES........................ 24
Creator Lab
-¿Qué es?
-¿Qué incluye?
-Franquicias
EVENTOS.................................. 30
-Creator Bootcamp
·Academia
·Pro
-Impresionant3
·Edición 2013
·Edición 2014

6. creator
Fabricando con alma mexicana
Creator tiene como objetivo promover la creación a través
de poner a disposición de sus clientes tecnología, talento y
visión para innovar mediante la impresión 3d.
Nos dedicamos a ofrecer a las organizaciones, productos y
servicios de alto valor de innovación, apartir de la puesta en
marcha de metodologías que facilitan la imaginación y la
búsqueda de nuevas soluciones a los retos cotidianos, pero
también, a los más complejos.
4

7. CONTAMOS CON:
Servicios DE:
personal
Capacitado
Prototipado
Impresión 3D
Maquinaria
especializada
Modelado 3D
Scanneo 3D
5

8. TRABAJAMOS CON
Manufactura aditiva
La Impresión 3D o Manufactura Aditiva, es
el proceso de traducir un archivo digital en
un objeto fìsico.
El proceso surge cuando se crea un diseño
digital en tres dimensiones y se convierte
en un archivo con extensión .stl (extensión
de archivo más usada en la impresión 3D),
posteriormente se envía a una maquina
denominada impresora 3D que deposita
material fundido capa por capa hasta lograr
la creación de un objeto físico.
6

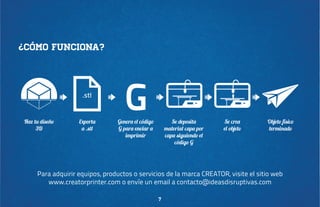

9. ¿Cómo funciona?
.stl
Haz tu diseño
3D
Exporta
a .stl
G
Genera el código
G para enviar a
imprimir
Se deposita
material capa por
capa siguiendo el
código G
Se crea
el objeto
Objeto físico
terminado
Para adquirir equipos, productos o servicios de la marca CREATOR, visite el sitio web
www.creatorprinter.com o envíe un email a contacto@ideasdisruptivas.com
7

10. Creator kit
Impresoras con alma mexicana
Creator Kit es una impresora 3D capáz de transformar
un archivo digital en un objeto físico; está diseñada para
reducir tiempos de impresión con una mayor calidad y mayor
espacio de impresión.
Orgullosamente Mexicana, la Creator Kit es el resultado del
trabajo por impulsar la Tercer Revolución Industrial.
8

11. Bienvenido
Este manual de usuario está diseñado para comenzar
su aprendizaje con la primer impresora 3D con alma
Mexicana, Creator KIT, una impresora 3D experimental
de Ideas Disruptivas. La Creator KIT está optimizada para
PLA, un polímero biodegradable, para lograr grandes
resultados, usted tendrá que experimentar y jugar. Es por
eso que es tan importante tomar el tiempo para aprender
acerca de su nueva máquina.
En este manual, usted aprenderá cómo instalar y empezar
a usar la Creator KIT. Se le presentarán otras herramientas
para utilizar su impresora, usted sabrá todo lo necesario
para comenzar a experimentar y crear.
Estamos muy contentos de darle la bienvenida a la
comunidad Creator KIT.
9

12. Seguridad y cumplimiento
PRECAUCIÓN: La toma de corriente debe estar
cerca del dispositivo y tener fácil acceso.
ATENCIÓN: La Creator KIT funde un filamento
durante la impresión. Olores pueden ser emitidos
durante este proceso.
PRECAUCIÓN: En caso de emergencia desconecte
el dispositivo de la fuente de poder o del toma
corriente.
PRECAUCIÓN: Al ser un dispositivo que funciona
con electricidad, debe tener los cuidados mismos
de cualquier dispositivo eléctrico.
ATENCIÓN: La fuerza con la que se mueven las
partes es suficientemente fuerte para lastimarlo,
no introduzca nada en los mecanismos de la
impresora durante su operación. Si requiere hacer
algún ajuste, pause la impresora y con precaución
realice ajustes.
ATENCIÓN: Para evitar problemas con la variación
de voltaje del suministro eléctrico, conecte a un
regulador de voltaje.
NOTA: Asegúrese de Instalar la Creator KIT en un
área bien ventilada.
10

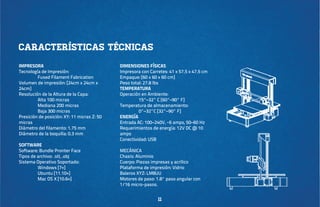

13. Características técnicas
IMPRESORA
Tecnología de Impresión:
Fused Filament Fabrication
Volumen de impresión: [24cm x 24cm x
24cm]
Resolución de la Altura de la Capa:
Alta 100 micras
Mediana 200 micras
Baja 300 micras
Presición de posición: XY: 11 micras Z: 50
micras
Diámetro del filamento: 1.75 mm
Diámetro de la boquilla: 0.3 mm
SOFTWARE
Software: Bundle Pronter Face
Tipos de archivo: .stl, .obj
Sistema Operativo Soportado:
Windows [7+]
Ubuntu [11.10+]
Mac OS X [10.6+]
DIMENSIONES FÍSICAS
Impresora con Carretes: 41 x 57.5 x 47.5 cm
Empaque: [60 x 60 x 60 cm]
Peso total: 27.8 lbs
TEMPERATURA
Operación en Ambiente:
15°–32° C [60°–90° F]
Temperatura de almacenamiento:
0°–32°C [32°–90° F]
ENERGÍA
Entrada AC: 100–240V, ~6 amps, 50–60 Hz
Requerimientos de energía: 12V DC @ 10
amps
Conectividad: USB
MECÁNICA
Chasis: Aluminio
Cuerpo: Piezas impresas y acrílico
Plataforma de impresión: Vidrio
Baleros XYZ: LM8UU
Motores de paso: 1.8° paso angular con
1/16 micro-pasos.
11

14. ¿Cómo funciona?
¿qué incluye?
La impresora 3D Creator KIT, imprime
objetos sólidos modelados en tres
dimensiones con filamento PLA o ABS.
Los archivos de diseño 3D se convierten
en instrucciones para Creator KIT y son
transmitidos por USB al equipo; la Creator
KIT calienta el filamento y lo empuja
hacia abajo a través de una boquilla
que estrecha el filamento a 300 micras,
sobre una superficie pre calentada, para
construir un objeto sólido, capa por capa;
a este método se le conoce como fused
filament fabrication (FFF).
·Kit de impresión
·Cable USB
·Tubo guía del filamento
·Fuente de poder y cable
·Llaves Allen
·Manual
·Filamento PLA
12

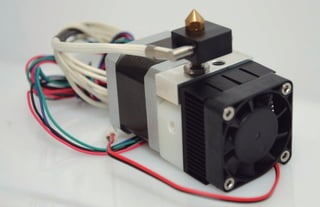

15. 13

16. Configuración del controlador
Software controlador
Creator KIT es controlado por medio del
software libre Repetier Host, que tiene
una amplia gama de personalización al
momento del uso con las impresoras 3D.
Puedes descargarlo en:
http://www.repetier.com/download/
¿Cómo configurar Creator KIT?
Para un correcto funcionamiento de
la impresora 3D Creator KIT, se deben
seguir los siguientes pasos:
1. Asegúrese de que la impresora Creator
KIT esta encendida y conectada por USB a
la computadora.
2. Abra el programa Repetier Host y en
la parte superior derecha encontrará el
botón “configuración de la impresora”,
dar click.
14

17. 3. Verifique que el puerto de la impresora
sea el correcto, hacer click en Refresh
Ports.
4. Los Baudios deben estar a 250,000.
El protocolo de transferencia debe estar
en Autodetect.
Reset on Connect se debe deshabilitar.
5. El programa está listo para conectarse
con Creator Kit.
15

18. Configuración de lA IMPRESORA
Asegúrese que Creator KIT esté
conectada a la fuente de poder y a la
computadora mediante el cable USB.
Dar click en “conectar”, si algo no
resulta bien regrese a, “Configuración
del Controlador“, y asegúrese de
haber realizado el procedimiento
correctamente.
Para probar si la conexión es exitosa,
diríjase al menú de control manual e
intente mover la impresora hacia alguna
dirección, esta debe moverse según los
siguientes movimientos:
+X hacia la derecha.
-X hacia la izquierda.
+Y hacia atrás.
-Y hacia el frente.
+Z hacia arriba.
-Z hacia abajo
Si la impresora responde correctamente
ya está lista para imprimir.
16

19. IMPRIMIENDO CON CREATOR KIT
Una vez realizada la configuración
correctamente, Creator Kit esta lista para
imprimir:
1. Diríjase a el menú de “Disposición de
objetos”.
2. Seleccione añadir objeto representado
por un +.
3. Seleccione el archivo a imprimir con la
extensión .stl ó .obj
4. Si desea puede girar, trasladar, , escalar
y duplicar el archivo.
5. Seleccione el menú Slicer, y dele click
en Slice con slic3r.
6. Una vez terminado el Slicer es hora de
enviar a imprimir.
7. No desconecte o apague la impresora
mientras esté funcionando, así como la
computadora a la que esté conectada
ya que esto haría que la impresión se
detenga.
17

21. Fábrica de Prototipos

22. Fábrica de prototipos
Tus ideas hechas objetos
Contamos con la mayor capacidad instalada para fabricar
prototipos funcionales y no funcionales a través de
tecnología FFF (fused filament fabrication), ayudando a
transformar ideas en objetos.
Con nuestro equipo equipo de ingenieros, ponemos
a disposición de nuestros clientes, talento, disciplina
y compromiso para transitar de la manufactura a la
mentefactura.
20

23. 21

24. 22

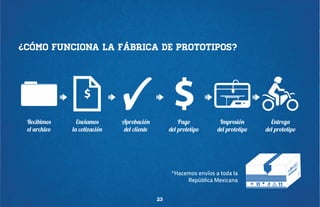

25. ¿Cómo funciona la fábrica de prototipos?
Recibimos
el archivo
Enviamos
la cotización
Aprobación
del cliente
Pago
del prototipo
Impresión
del prototipo
*Hacemos envíos a toda la
República Mexicana
23
Entrega
del prototipo

27. Makerspaces

28. Creator Lab
Espacios que fomenten la destrucción y la creación
Creator Lab es un makerspace para Instituciones educativas
que incluye equipamiento, máquinas, materiales, suministro
y capacitación para la creatividad.
Pone énfasis en los procesos creativos y en la generación
de nuevos productos más allá del equipamiento; una
solución para potenciar la creatividad y la innovación en las
Instituciones Educativas.
26

29. ¿Qué incluye?
Personal
Equipamiento:
1 Impresora 3D Makerbot Replicator 2.
Suministro:
7 Carretes de Filamento PLA.
Capacitación técnica para el uso de
impresoras 3D.
Básico
Equipamiento:
1 Impresora 3D Makerbot Replicator 2.
1 Impresora 3D Creator Kit.
Suministro:
8 Carretes de Filamento PLA.
Capacitación técnica para el uso de
impresoras 3D.
Makerspace
Equipamiento:
1 Impresora 3D Makerbot Replicator 2.
3 Impresoras 3D Creator Kit.
1 Scanner 3D.
Suministro:
12 Carretes de Filamento PLA.
Capacitación técnica para el uso de
impresoras 3D.
Capacitación en el proceso de scanneo
3D.
Capacitación en el desarrollo de
prototipos.
27

31. Eventos

32. Creator Bootcamp
Poner la tecnología en manos de los creadores
Es un programa para la formación de creadores a través de
la instalación de impresoras 3D “Creator Kit” para detonar
talentos con amplias capacidades creativas.
Creator Bootcamp tiene 2 versiones, la Edición Academia
que esta orientada a Instituciones Educativas y la Edición
Pro, enfocada a profesionales independientes, freelancers y
personas que deseen adquirir una impresora 3D adquiriendo
todos los conocimientos necesarios para comprender
técnicamente la impresión 3D así como su potencial.
32

33. Versiones
Edición academia
Edición pro
El objetivo es armar 4 Impresoras 3D “Creator Kit”, que
permanecerán en la institución para su uso. Así mismo se
les dará la capacitación tanto del armado como de modelado
e impresión 3D.
Pensado para 20 participantes en donde por grupos de 5
personas armen y adquieran una Impresora 3D Creator Kit.
Así mismo se les dará la capacitación tanto del armado como
de modelado e impresión 3D.
En conjunto con las 4 impresoras también se les otorgará a
los asistentes durante el evento:
En conjunto con la impresoras a cada uno de los equipos (5
integrantes) durante el evento, también se les otorgará:
Asesoría para el ensamble de cada una de las impresoras (4)
Capacitación de Modelado 3D
Capacitación de Impresión 3D
Certificado Creator Bootcamp
Asesoría para el ensamble de las impresoras (1 por equipo)
Capacitación de Modelado 3D
Capacitación de Impresión 3D
Certificado Creator Bootcamp
33

34. Impresionant3: Congreso internacional
de diseño, animación e impresión 3d
Primer Congreso de Impresión 3D en México
Impresionant3 es el Congreso de Diseño, Animación e
Impresión 3D que reune a creativos, ingenieros, arquitectos,
diseñadores industriales e interesados en las artes visuales
así como en el diseño y desarrollo de productos para dar
a conocer los temas de vanguardia en torno a la industria
creativa mexicana.
34

37. Ponentes edición 2013
Luis Herrera/México
Presidente de Quórum, uno de los
principales premios de diseño a nvel
nacional que se presenta cada año en Bellas
Artes. Partner de MBLM, consultora de
marca con base en Nueva York.
Ariel Rojo/México
Darius Lau/México
Roberto Puig/México
Diseñador Gráfico y Animador. Fundador y
director de “Don Porfirio“
“Design Thinking: La verdadera
historia“
Diseñador industrial certificado en
Innovación por Sirgularity University,
fundador de “disforma“, empresa que
desarrolla nuevas tecnologías provocando
experiencias positivas.
Diseñador industrial, multifacético y
multidisciplinario en búsqueda constante
de soluciones a través del diseño.
“Diseño y colaboración, la fórmula del
éxito“
“Globanimation: Diseño y animación
desde el Sureste de México para el
mundo“
“El Futuro de la Impresión 3D: La
tercera revolución industrial“
Carlos Massieu/México
Desarrollador web y de aplicaciones móviles
con 7 años de experiencia. Fundador de
Impr3D, empresa dedicada a materializar
ideas, mediante impresión 3D.
“Workshop de Impresión 3D: Aprende a
imprimir en 3D“
37
Conferencia conjunta
/Juan Carlos Hernández, Eduardo
Rodríguez y Einar Enríquez
“Diseño + Ingeniería + Estrategia: Una
mezcla Impresionant3“

38. 38

39. ALGUNOS DE NUESTROS aliados
39

40. ¿Qué pasa cuando se unen,
educación e impresión 3d?
“Queremos poner las Impresoras 3d en las manos
de los creadores del futuro de México”
100 escuelas + 100 Impresoras
imprimiremos el futuro de México

42. Powered by:
Ideas Disruptivas S.A. de C.V.
01 800 841 9859
contacto@ideasdisruptivas.com
www.creatorprinter.com
facebook.com/creator3D
