Presentación de la impresora 3D "open source" de CADesigns. Breve historia, distintos tipos de tecnología de prototipado, usos y aplicaciones, características técnicas, agradecimientos y contacto.

1. IMPRESORA 3D “Open Source”

2. ¿Qué es una IMPRESORA 3D?
¿Qué es una impresora 3D?
Una impresora 3D es una maquina que permite obtener objetos
físicos (prototipos), a partir de un modelo tridimensional generado
mediante un ordenador.
Estas impresoras son capaces de dar cuerpo y volumen a diseños, a
través de distintas tecnologías, pero la mas común de ellas es la
superposición de capas de plástico u otros materiales.
Estos modelos resultantes, se pueden emplear para pruebas
mecánicas, de funcionalidad y ergonómicas.

3. Breve historia Impresión 3D
Invención e inicio
Esta tecnología surge a principios de los años 80, de la mano de
varios investigadores del MIT (Massachusetts Institute of
Technology).
Pocos años después, y dada la gran funcionalidad de esta
tecnología, comienzan a surgir nuevos sistemas de impresión 3D,
que cubren un gran abanico de posibilidades

4. Tipos de tecnología Impresión 3D
Existen distintos tipos de tecnología de impresión 3D, pero nos centraremos en los mas
habituales:
FDM (Deposición de hilo fundido): basa su funcionamiento en un extrusor de material
plástico que se mueve en el plano XY horizontal, mediante una boquilla deposita un fino
hilo que se solidifica capa a capa, generando el modelo final.
SLA (Estereolitografía): sistema que proyecta un láser UV sobre un baño de resina
fotosensible líquida para polimerizarla.
SLS (Sinterización Láser Selectiva): mediante el calentamiento previo de una cubeta en la
que se deposita posteriormente una capa de polvo. Tras esto, un láser CO2 sinteriza el
polvo en puntos concretos para crear la pieza.
DSPC (Proyección aglutinante): trabaja mediante la deposición de material en polvo
(composite) en capas y su ligazón selectiva con el sistema de impresión de "chorro de
tinta" de material aglutinante.

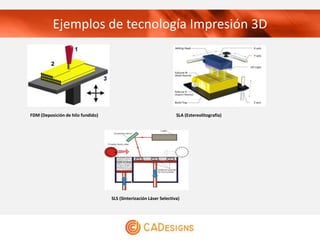

5. Ejemplos de tecnología Impresión 3D
FDM (Deposición de hilo fundido) SLA (Estereolitografía)
SLS (Sinterización Láser Selectiva)

6. Sectores de aplicación
Esta tecnología abarca casi todos los sectores industriales,
pudiendo tener múltiples aplicaciones en cualquiera de ellos.
• Industria mecánica
• Arquitectura e ingeniería civil
• Industria del plástico y composites
• Medicina
• Topografía
• Sector alimentario
• Joyería
• Sector educativo

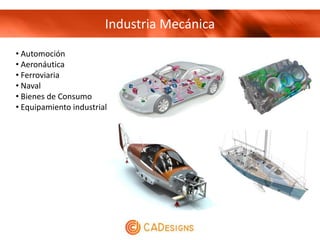

7. Industria Mecánica
• Automoción
• Aeronáutica
• Ferroviaria
• Naval
• Bienes de Consumo
• Equipamiento industrial

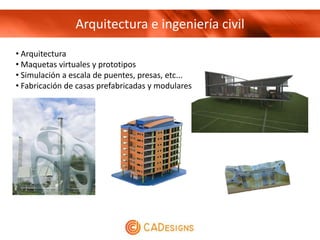

8. Arquitectura e ingeniería civil
• Arquitectura
• Maquetas virtuales y prototipos
• Simulación a escala de puentes, presas, etc...
• Fabricación de casas prefabricadas y modulares

9. Industria del plástico y composites
• Juguetes
• Menaje
• Calzado
• Gama blanca
• Composites y nanoplásticos
Precision 1 µ (micras)

10. Medicina
• Implantes dentales
• Reconstrucciones óseas
• Prótesis quirúrgicas
• Formación académica
• Modelado molecular (Industria farmacéutica)

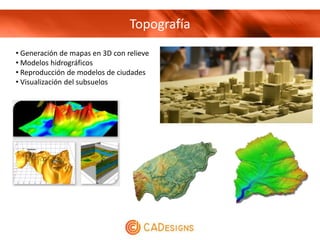

11. Topografía
• Generación de mapas en 3D con relieve
• Modelos hidrográficos
• Reproducción de modelos de ciudades
• Visualización del subsuelos

12. Sector alimentario
• Fabricación de alimentos de última generación
• Cocina de alta expresión
• Diseño de pastelería artística

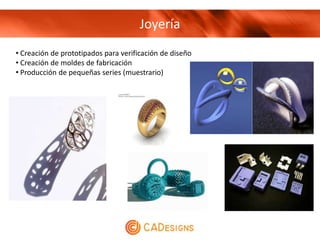

13. Joyería
• Creación de prototipados para verificación de diseño
• Creación de moldes de fabricación
• Producción de pequeñas series (muestrario)

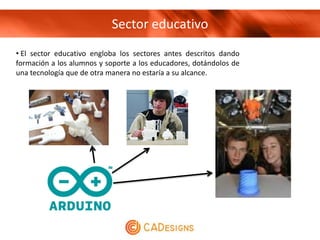

14. Sector educativo
• El sector educativo engloba los sectores antes descritos dando
formación a los alumnos y soporte a los educadores, dotándolos de
una tecnología que de otra manera no estaría a su alcance.

15. Hardware codigo abierto
• Hardware codigo (Impresoras 3D)
Dr. Adrian Bowyer, inventor de RepRap

16. Características técnicas
• Control: Impresión a través de USB o mediante tarjeta SD.
• Dimensiones: 300x300x410 mm.
• Dimensiones de trabajo: 100x110x115 mm (X, Y , Z)
• Electrónica de control: Basada en la plataforma Arduino Mega
• Motores: Motores bipolares paso a paso.
• Caract. motores: 2 NEMA 17 y 1 NEMA 17 (9 kgs. par motor)
• Seguridad: 3 finales de carrera mecánicos y termostato de
corte temperatura.
• Alimentación: Fuente ATX de 500 w.
• Posicionamiento teórico máximo ejes X Y: 0,02 mm
• Velocidad lineal maxima ejes X Y : 5000 mm/min
• Posicionamiento teórico máximo ejes Z : 0,005 mm
• Velocidad lineal maxima ejes Z: 1000 mm/min
• Material de impresión: ABS y PLA

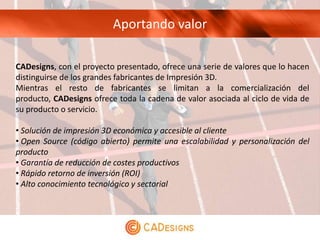

17. Aportando valor
CADesigns, con el proyecto presentado, ofrece una serie de valores que lo hacen
distinguirse de los grandes fabricantes de Impresión 3D.
Mientras el resto de fabricantes se limitan a la comercialización del
producto, CADesigns ofrece toda la cadena de valor asociada al ciclo de vida de
su producto o servicio.
• Solución de impresión 3D económica y accesible al cliente
• Open Source (código abierto) permite una escalabilidad y personalización del
producto
• Garantía de reducción de costes productivos
• Rápido retorno de inversión (ROI)
• Alto conocimiento tecnológico y sectorial

18. Conclusión
Esta tecnología, la cual aún no está muy extendida en nuestra sociedad, en breve espacio
de tiempo constituirá una “revolución” en la concepción de los procesos productivos ,
industriales y económicos conocidos hasta la fecha.
CADesigns pretende extender el uso de esta tecnología, tanto en el ámbito industrial
como en el ámbito educativo, dotando a ambos de una herramienta que cubra sus
necesidades.
Por todo esto, confia en nosotros, asi que:
- SI PUEDES IMAGINARLO, SE PUEDE HACER-
GRACIAS POR SU ATENCIÓN ¡¡¡
… y empecemos a trabajar juntos

19. Agradecimientos

20. www.cadesigns.es
