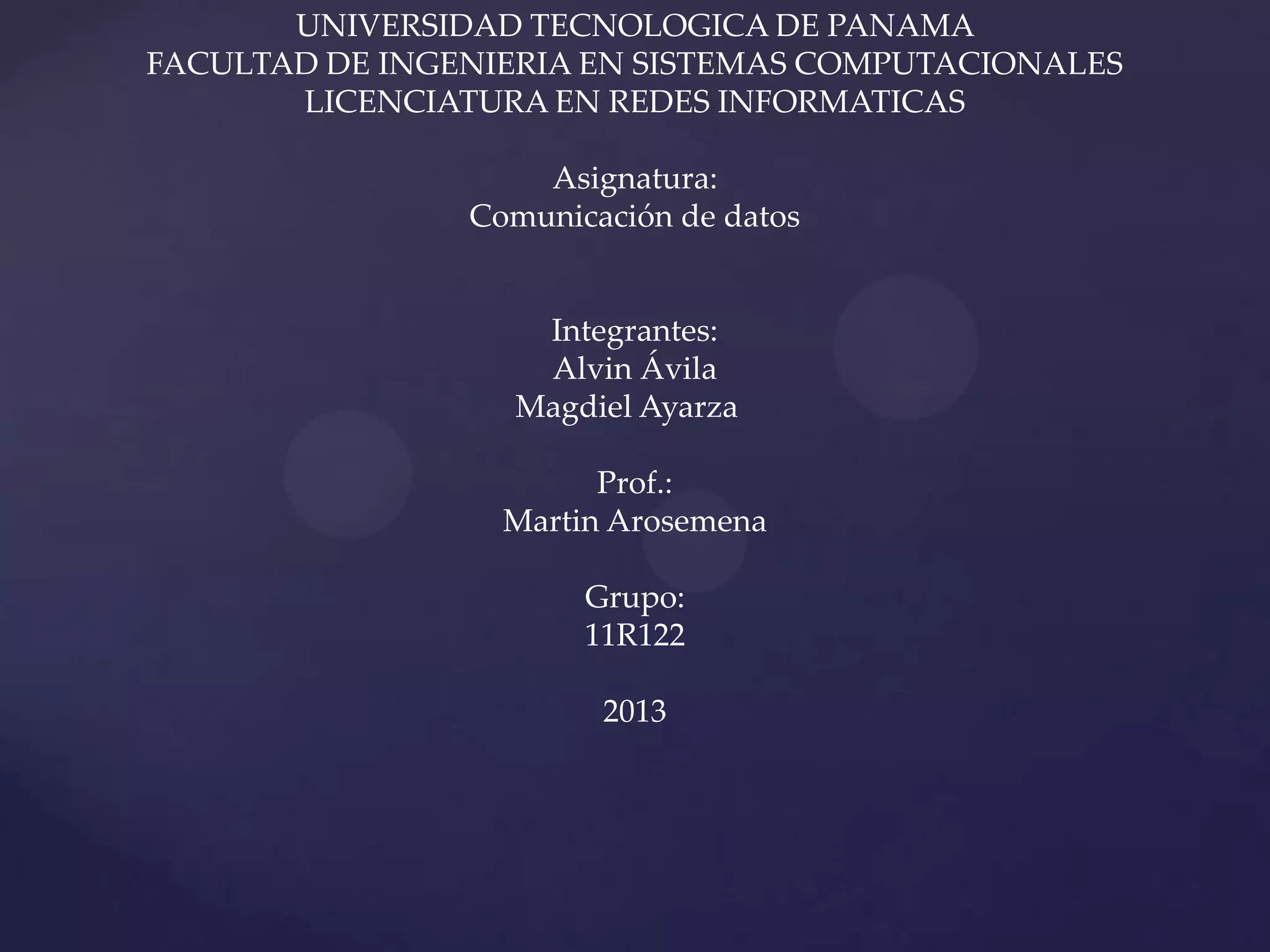

1. UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE INGENIERIA EN SISTEMAS COMPUTACIONALES
LICENCIATURA EN REDES INFORMATICAS
Asignatura:
Comunicación de datos
Integrantes:
Alvin Ávila
Magdiel Ayarza
Prof.:
Martin Arosemena
Grupo:
11R122
2013

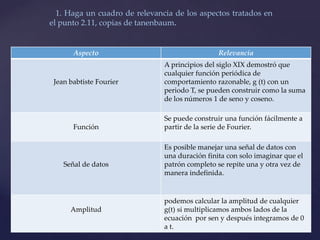

2. 1. Haga un cuadro de relevancia de los aspectos tratados en
el punto 2.11, copias de tanenbaum.
Aspecto Relevancia
Jean babtiste Fourier
A principios del siglo XIX demostró que
cualquier función periódica de
comportamiento razonable, g (t) con un
periodo T, se pueden construir como la suma
de los números 1 de seno y coseno.
Función
Se puede construir una función fácilmente a
partir de la serie de Fourier.
Señal de datos
Es posible manejar una señal de datos con
una duración finita con solo imaginar que el
patrón completo se repite una y otra vez de
manera indefinida.
Amplitud
podemos calcular la amplitud de cualquier
g(t) si multiplicamos ambos lados de la
ecuación por sen y después integramos de 0
a t.

3. 2. Confeccione un resumen de las capacidades de los medios magnéticos para
transmitir datos.
R- Medios magnéticos:
Los medios magnéticos son una de las formas más comunes de transportar datos
de una computadora a otra como ejemplo de ello están los CD y DVD regrabable.
Este método ha demostrado ser bastante efectivo y accesible en cuanto al costo
aunque no es tan sofisticado como usar un satélite de comunicación.
Para aclarar más veamos el cálculo de un ejemplo simple. Una cinta Ultrium
estándar puede guardar 800 gigabytes. Una caja de 60 x 60 x60 cm puede contener
aproximadamente 1000 de estas cintas, para una capacidad total de unos 800
terabytes, o 6400 terabytes (6.4 petabytes) una de estas cajas puede entregarse con
facilidad en cualquier parte de Estados Unidos en un plazo de 24 horas a través
de Federal Express o cualquier otra empresa de mensajería.
La capacidad en velocidad que esto posee no puede ser ni ligeramente igualada
por ninguna red de computadoras claro que conforme pasa el tiempo las redes se
hacen más rápidas pero la densidad de las cintas también está aumentando.

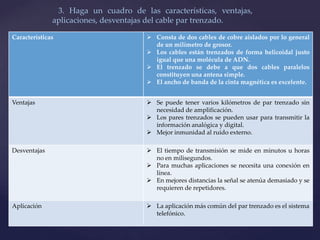

4. 3. Haga un cuadro de las características, ventajas,
aplicaciones, desventajas del cable par trenzado.
Características  Consta de dos cables de cobre aislados por lo general
de un milímetro de grosor.
 Los cables están trenzados de forma helicoidal justo
igual que una molécula de ADN.
 El trenzado se debe a que dos cables paralelos
constituyen una antena simple.
 El ancho de banda de la cinta magnética es excelente.
Ventajas  Se puede tener varios kilómetros de par trenzado sin
necesidad de amplificación.
 Los pares trenzados se pueden usar para transmitir la
información analógica y digital.
 Mejor inmunidad al ruido externo.
Desventajas  El tiempo de transmisión se mide en minutos u horas
no en milisegundos.
 Para muchas aplicaciones se necesita una conexión en
línea.
 En mejores distancias la señal se atenúa demasiado y se
requieren de repetidores.
Aplicación  La aplicación más común del par trenzado es el sistema
telefónico.

5. 4.Explique al menos tres diferencias y dos similitudes entre el cable
coaxial y par trenzado.
R- Diferencias:
El cable coaxial tiene un mayor blindaje que el par trenzado.
El par trenzado posee una instalación mucho más fácil que el cable
coaxial.
El cable coaxial presenta mejor ancho de banda que el par trenzado
por lo q abarca mayores distancias a mayor velocidad.
Similitudes:
El exterior de ambos cables está cubierto por plástico
El interior de estos dos cables está constituido por cobre
Cable coaxial Cable par trenzado

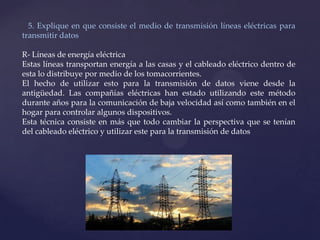

6. 5. Explique en que consiste el medio de transmisión líneas eléctricas para
transmitir datos
R- Líneas de energía eléctrica
Estas líneas transportan energía a las casas y el cableado eléctrico dentro de
esta lo distribuye por medio de los tomacorrientes.
El hecho de utilizar esto para la transmisión de datos viene desde la
antigüedad. Las compañías eléctricas han estado utilizando este método
durante años para la comunicación de baja velocidad así como también en el
hogar para controlar algunos dispositivos.
Esta técnica consiste en más que todo cambiar la perspectiva que se tenían
del cableado eléctrico y utilizar este para la transmisión de datos

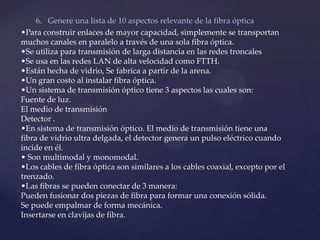

7. 6. Genere una lista de 10 aspectos relevante de la fibra óptica
•Para construir enlaces de mayor capacidad, simplemente se transportan
muchos canales en paralelo a través de una sola fibra óptica.
•Se utiliza para transmisión de larga distancia en las redes troncales
•Se usa en las redes LAN de alta velocidad como FTTH.
•Est{n hecha de vidrio, Se fabrica a partir de la arena.
•Un gran costo al instalar fibra óptica.
•Un sistema de transmisión óptico tiene 3 aspectos las cuales son:
Fuente de luz.
El medio de transmisión
Detector .
•En sistema de transmisión óptico. El medio de transmisión tiene una
fibra de vidrio ultra delgada, el detector genera un pulso eléctrico cuando
incide en él.
• Son multimodal y monomodal.
•Los cables de fibra óptica son similares a los cables coaxial, excepto por el
trenzado.
•Las fibras se pueden conectar de 3 manera:
Pueden fusionar dos piezas de fibra para formar una conexión sólida.
Se puede empalmar de forma mecánica.
Insertarse en clavijas de fibra.

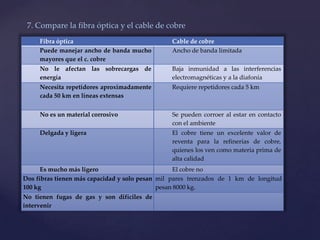

8. 7. Compare la fibra óptica y el cable de cobre
Fibra óptica Cable de cobre
Puede manejar ancho de banda mucho
mayores que el c. cobre
Ancho de banda limitada
No le afectan las sobrecargas de
energía
Baja inmunidad a las interferencias
electromagnéticas y a la diafonía
Necesita repetidores aproximadamente
cada 50 km en líneas extensas
Requiere repetidores cada 5 km
No es un material corrosivo Se pueden corroer al estar en contacto
con el ambiente
Delgada y ligera El cobre tiene un excelente valor de
reventa para la refinerías de cobre,
quienes los ven como materia prima de
alta calidad
Es mucho más ligero El cobre no
Dos fibras tienen más capacidad y solo pesan
100 kg
mil pares trenzados de 1 km de longitud
pesan 8000 kg.
No tienen fugas de gas y son difíciles de
intervenir

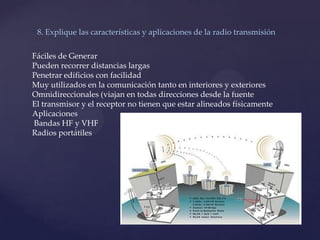

9. 8. Explique las características y aplicaciones de la radio transmisión
Fáciles de Generar
Pueden recorrer distancias largas
Penetrar edificios con facilidad
Muy utilizados en la comunicación tanto en interiores y exteriores
Omnidireccionales (viajan en todas direcciones desde la fuente
El transmisor y el receptor no tienen que estar alineados físicamente
Aplicaciones
Bandas HF y VHF
Radios portátiles

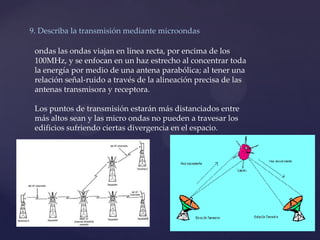

10. 9. Describa la transmisión mediante microondas
ondas las ondas viajan en línea recta, por encima de los
100MHz, y se enfocan en un haz estrecho al concentrar toda
la energía por medio de una antena parabólica; al tener una
relación señal-ruido a través de la alineación precisa de las
antenas transmisora y receptora.
Los puntos de transmisión estarán más distanciados entre
más altos sean y las micro ondas no pueden a travesar los
edificios sufriendo ciertas divergencia en el espacio.

11. Son relativamente direccionales, económicos y fáciles de
construir, pero a su vez tiene un inconveniente: no
atraviesan objetos solidos pero aun así tiene su ventaja. No
se necesita licencia gubernamental para operar un sistema
infrarrojo, en contraste con los sistemas de radio que si lo
necesita. Además, la seguridad de los sistemas infrarrojo
contra el espionaje es mejor que la de los sistemas de radio
10. Describa la transición de infrarrojo
