1. LOGO
DATA CENTER
Presentan
Hernandez Palmeros Karina Edith
Solano Uscanga Lourdes Yareli

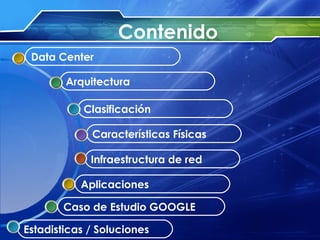

2. Contenido
Data Center
Arquitectura
Clasificación
Características Físicas
Infraestructura de red
Aplicaciones
Caso de Estudio GOOGLE
Estadisticas / Soluciones

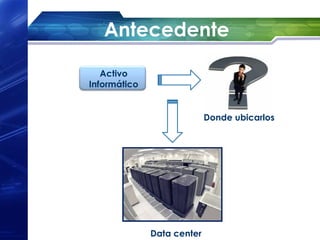

3. Antecedente
Activo
Informático
Donde ubicarlos
Data center

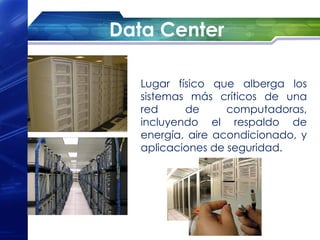

4. Data Center
Lugar físico que alberga los
sistemas más críticos de una
red de computadoras,
incluyendo el respaldo de
energía, aire acondicionado, y
aplicaciones de seguridad.

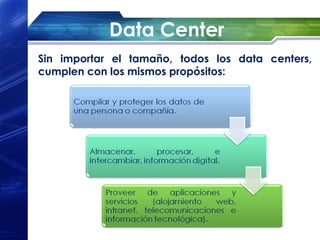

5. Data Center
Sin importar el tamaño, todos los data centers,
cumplen con los mismos propósitos:

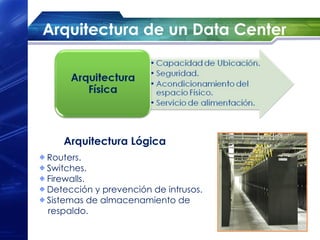

6. Arquitectura de un Data Center
Arquitectura Lógica
Routers.
Switches.
Firewalls.
Detección y prevención de intrusos.
Sistemas de almacenamiento de
respaldo.

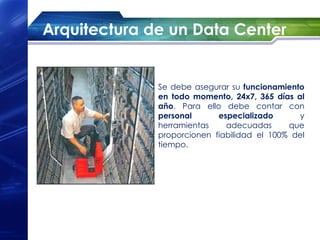

7. Arquitectura de un Data Center
Se debe asegurar su funcionamiento
en todo momento, 24x7, 365 días al
año. Para ello debe contar con
personal especializado y
herramientas adecuadas que
proporcionen fiabilidad el 100% del
tiempo.

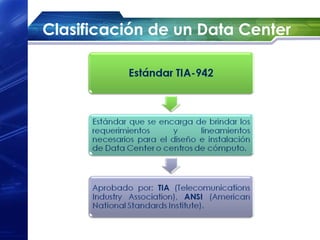

8. Clasificación de un Data Center

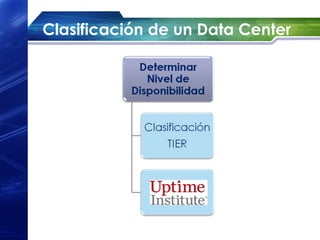

9. Clasificación de un Data Center

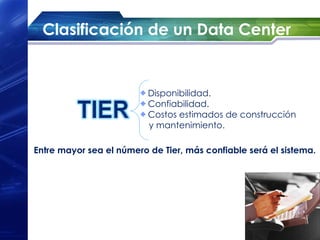

10. Clasificación de un Data Center
Disponibilidad.
Confiabilidad.
Costos estimados de construcción
y mantenimiento.
Entre mayor sea el número de Tier, más confiable será el sistema.

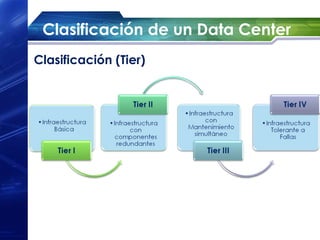

11. Clasificación de un Data Center
Clasificación (Tier)

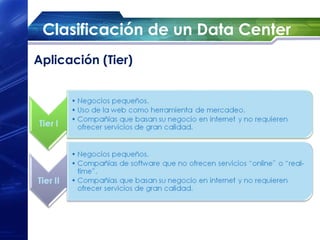

12. Clasificación de un Data Center
Aplicación (Tier)

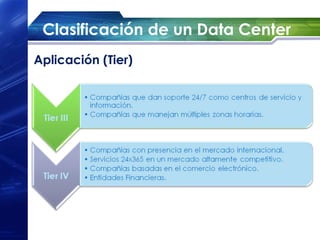

13. Clasificación de un Data Center
Aplicación (Tier)

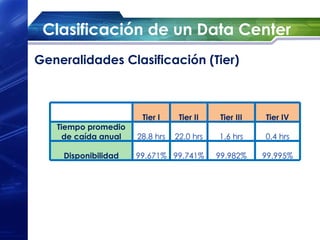

14. Clasificación de un Data Center
Generalidades Clasificación (Tier)
Tier I Tier II Tier III Tier IV
Tiempo promedio
de caída anual 28.8 hrs 22.0 hrs 1.6 hrs 0.4 hrs
Disponibilidad 99.671% 99.741% 99.982% 99.995%

15. Características Físicas de un Data Center
Infraestructura Física Crítica de Red. (Network-Critical Physical
Infrastructure, NCPI):

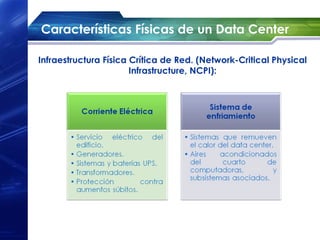

16. Características Físicas de un Data Center
Infraestructura Física Crítica de Red. (Network-Critical Physical
Infrastructure, NCPI):

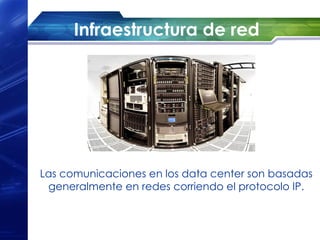

17. Infraestructura de red
Las comunicaciones en los data center son basadas
generalmente en redes corriendo el protocolo IP.

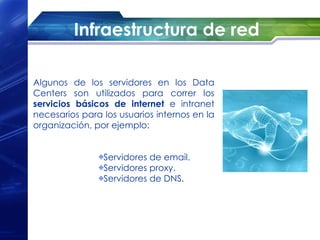

18. Infraestructura de red
Algunos de los servidores en los Data
Centers son utilizados para correr los
servicios básicos de internet e intranet
necesarios para los usuarios internos en la
organización, por ejemplo:
Servidores de email.
Servidores proxy.
Servidores de DNS.

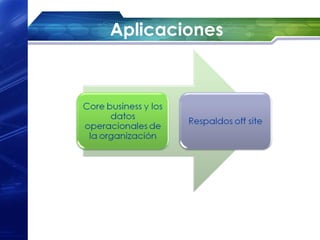

19. Aplicaciones

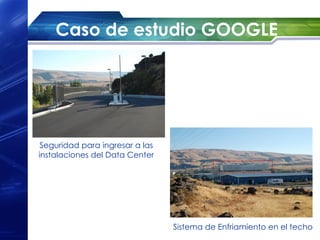

20. Caso de estudio GOOGLE
Seguridad para ingresar a las
instalaciones del Data Center
Sistema de Enfriamiento en el techo

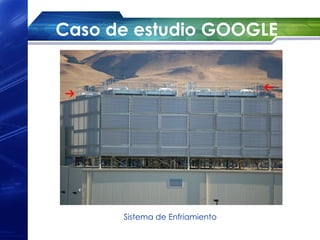

21. Caso de estudio GOOGLE
Sistema de Enfriamiento

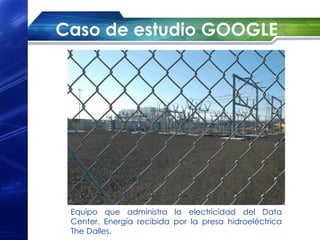

22. Caso de estudio GOOGLE
Equipo que administra la electricidad del Data
Center. Energía recibida por la presa hidroeléctrica
The Dalles.

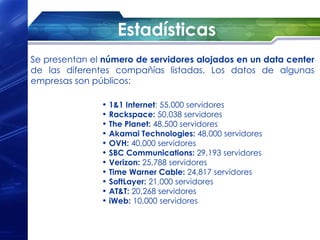

23. Estadísticas
Se presentan el número de servidores alojados en un data center
de las diferentes compañías listadas. Los datos de algunas
empresas son públicos:
• 1&1 Internet: 55,000 servidores
• Rackspace: 50,038 servidores
• The Planet: 48,500 servidores
• Akamai Technologies: 48,000 servidores
• OVH: 40,000 servidores
• SBC Communications: 29,193 servidores
• Verizon: 25,788 servidores
• Time Warner Cable: 24,817 servidores
• SoftLayer: 21,000 servidores
• AT&T: 20,268 servidores
• iWeb: 10,000 servidores

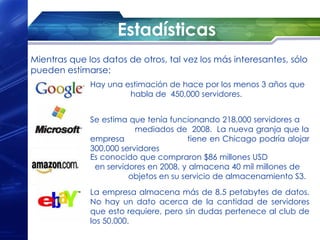

24. Estadísticas
Mientras que los datos de otros, tal vez los más interesantes, sólo
pueden estimarse:
Hay una estimación de hace por los menos 3 años que
habla de 450,000 servidores.
Se estima que tenía funcionando 218,000 servidores a
mediados de 2008. La nueva granja que la
empresa tiene en Chicago podría alojar
300,000 servidores
Es conocido que compraron $86 millones USD
en servidores en 2008, y almacena 40 mil millones de
objetos en su servicio de almacenamiento S3.
La empresa almacena más de 8.5 petabytes de datos.
No hay un dato acerca de la cantidad de servidores
que esto requiere, pero sin dudas pertenece al club de
los 50,000.

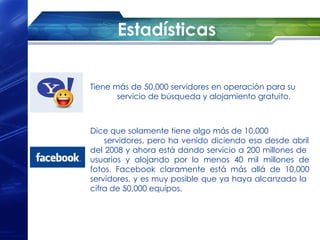

25. Estadísticas
Tiene más de 50,000 servidores en operación para su
servicio de búsqueda y alojamiento gratuito.
Dice que solamente tiene algo más de 10,000
servidores, pero ha venido diciendo eso desde abril
del 2008 y ahora está dando servicio a 200 millones de
usuarios y alojando por lo menos 40 mil millones de
fotos. Facebook claramente está más allá de 10,000
servidores, y es muy posible que ya haya alcanzado la
cifra de 50,000 equipos.

26. Soluciones
El Data Center cuenta con las más avanzadas tecnologías en
materia de seguridad física, vigilancia, protección anti-incendios,
sistemas de alimentación eléctrica y de climatización.
Características:
Alimentación eléctrica ininterrumpida
Suelo técnico
Control de Temperatura
Protección de incendios
Control de acceso seguro

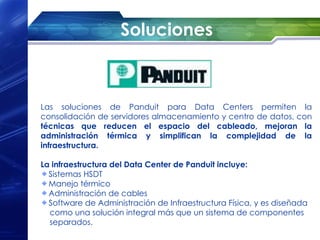

27. Soluciones
Las soluciones de Panduit para Data Centers permiten la
consolidación de servidores almacenamiento y centro de datos, con
técnicas que reducen el espacio del cableado, mejoran la
administración térmica y simplifican la complejidad de la
infraestructura.
La infraestructura del Data Center de Panduit incluye:
Sistemas HSDT
Manejo térmico
Administración de cables
Software de Administración de Infraestructura Física, y es diseñada
como una solución integral más que un sistema de componentes
separados.

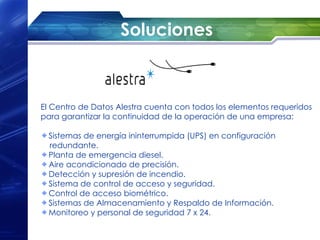

28. Soluciones
El Centro de Datos Alestra cuenta con todos los elementos requeridos
para garantizar la continuidad de la operación de una empresa:
Sistemas de energía ininterrumpida (UPS) en configuración
redundante.
Planta de emergencia diesel.
Aire acondicionado de precisión.
Detección y supresión de incendio.
Sistema de control de acceso y seguridad.
Control de acceso biométrico.
Sistemas de Almacenamiento y Respaldo de Información.
Monitoreo y personal de seguridad 7 x 24.

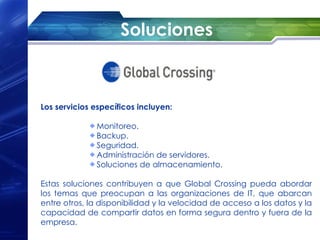

29. Soluciones
Los servicios específicos incluyen:
Monitoreo.
Backup.
Seguridad.
Administración de servidores.
Soluciones de almacenamiento.
Estas soluciones contribuyen a que Global Crossing pueda abordar
los temas que preocupan a las organizaciones de IT, que abarcan
entre otros, la disponibilidad y la velocidad de acceso a los datos y la
capacidad de compartir datos en forma segura dentro y fuera de la
empresa.

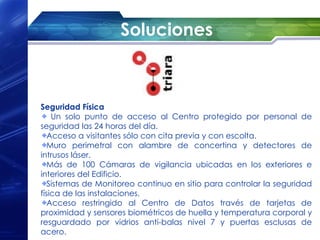

30. Soluciones
Seguridad Física
Un solo punto de acceso al Centro protegido por personal de
seguridad las 24 horas del día.
Acceso a visitantes sólo con cita previa y con escolta.
Muro perimetral con alambre de concertina y detectores de
intrusos láser.
Más de 100 Cámaras de vigilancia ubicadas en los exteriores e
interiores del Edificio.
Sistemas de Monitoreo continuo en sitio para controlar la seguridad
física de las instalaciones.
Acceso restringido al Centro de Datos través de tarjetas de
proximidad y sensores biométricos de huella y temperatura corporal y
resguardado por vidrios anti-balas nivel 7 y puertas esclusas de
acero.

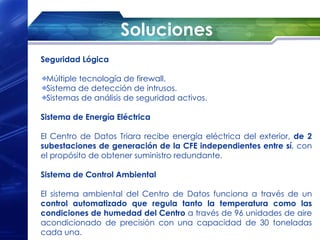

31. Soluciones
Seguridad Lógica
Múltiple tecnología de firewall.
Sistema de detección de intrusos.
Sistemas de análisis de seguridad activos.
Sistema de Energía Eléctrica
El Centro de Datos Triara recibe energía eléctrica del exterior, de 2
subestaciones de generación de la CFE independientes entre sí, con
el propósito de obtener suministro redundante.
Sistema de Control Ambiental
El sistema ambiental del Centro de Datos funciona a través de un
control automatizado que regula tanto la temperatura como las
condiciones de humedad del Centro a través de 96 unidades de aire
acondicionado de precisión con una capacidad de 30 toneladas
cada una.

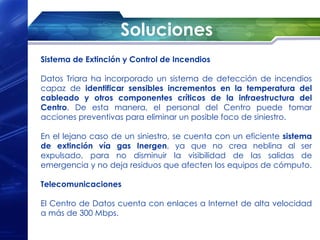

32. Soluciones
Sistema de Extinción y Control de Incendios
Datos Triara ha incorporado un sistema de detección de incendios
capaz de identificar sensibles incrementos en la temperatura del
cableado y otros componentes críticos de la infraestructura del
Centro. De esta manera, el personal del Centro puede tomar
acciones preventivas para eliminar un posible foco de siniestro.
En el lejano caso de un siniestro, se cuenta con un eficiente sistema
de extinción vía gas Inergen, ya que no crea neblina al ser
expulsado, para no disminuir la visibilidad de las salidas de
emergencia y no deja residuos que afecten los equipos de cómputo.
Telecomunicaciones
El Centro de Datos cuenta con enlaces a Internet de alta velocidad
a más de 300 Mbps.

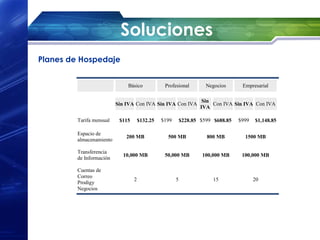

33. Soluciones
Planes de Hospedaje
Básico Profesional Negocios Empresarial
Sin
Sin IVA Con IVA Sin IVA Con IVA Con IVA Sin IVA Con IVA
IVA
Tarifa mensual $115 $132.25 $199 $228.85 $599 $688.85 $999 $1,148.85
Espacio de
200 MB 500 MB 800 MB 1500 MB
almacenamiento
Transferencia
10,000 MB 50,000 MB 100,000 MB 100,000 MB
de Información
Cuentas de
Correo
2 5 15 20
Prodigy
Negocios

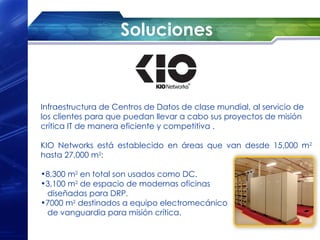

34. Soluciones
Infraestructura de Centros de Datos de clase mundial, al servicio de
los clientes para que puedan llevar a cabo sus proyectos de misión
crítica IT de manera eficiente y competitiva .
KIO Networks está establecido en áreas que van desde 15,000 m2
hasta 27,000 m2:
•8,300 m2 en total son usados como DC.
•3,100 m2 de espacio de modernas oficinas
diseñadas para DRP.
•7000 m2 destinados a equipo electromecánico
de vanguardia para misión crítica.

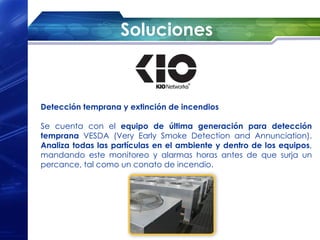

35. Soluciones
Detección temprana y extinción de incendios
Se cuenta con el equipo de última generación para detección
temprana VESDA (Very Early Smoke Detection and Annunciation).
Analiza todas las partículas en el ambiente y dentro de los equipos,
mandando este monitoreo y alarmas horas antes de que surja un
percance, tal como un conato de incendio.

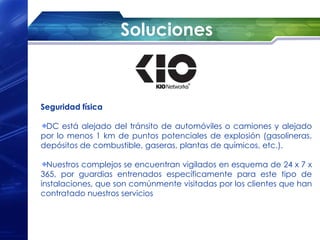

36. Soluciones
Seguridad física
DC está alejado del tránsito de automóviles o camiones y alejado
por lo menos 1 km de puntos potenciales de explosión (gasolineras,
depósitos de combustible, gaseras, plantas de químicos, etc.).
Nuestros complejos se encuentran vigilados en esquema de 24 x 7 x
365, por guardias entrenados específicamente para este tipo de
instalaciones, que son comúnmente visitadas por los clientes que han
contratado nuestros servicios

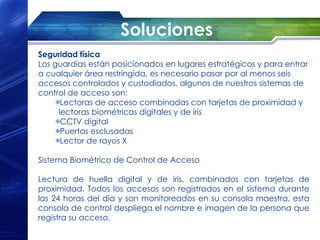

37. Soluciones
Seguridad física
Los guardias están posicionados en lugares estratégicos y para entrar
a cualquier área restringida, es necesario pasar por al menos seis
accesos controlados y custodiados, algunos de nuestros sistemas de
control de acceso son:
Lectoras de acceso combinadas con tarjetas de proximidad y
lectoras biométricas digitales y de iris
CCTV digital
Puertas esclusadas
Lector de rayos X
Sistema Biométrico de Control de Acceso
Lectura de huella digital y de iris, combinados con tarjetas de
proximidad. Todos los accesos son registrados en el sistema durante
las 24 horas del día y son monitoreados en su consola maestra, esta
consola de control despliega el nombre e imagen de la persona que
registra su acceso.

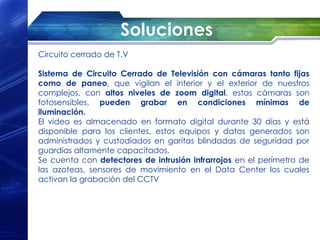

38. Soluciones
Circuito cerrado de T.V
Sistema de Circuito Cerrado de Televisión con cámaras tanto fijas
como de paneo, que vigilan el interior y el exterior de nuestros
complejos, con altos niveles de zoom digital, estas cámaras son
fotosensibles, pueden grabar en condiciones mínimas de
iluminación.
El video es almacenado en formato digital durante 30 días y está
disponible para los clientes, estos equipos y datos generados son
administrados y custodiados en garitas blindadas de seguridad por
guardias altamente capacitados.
Se cuenta con detectores de intrusión infrarrojos en el perímetro de
las azoteas, sensores de movimiento en el Data Center los cuales
activan la grabación del CCTV

39. Soluciones

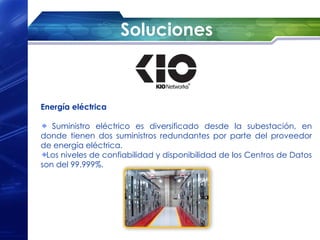

Energía eléctrica
Suministro eléctrico es diversificado desde la subestación, en
donde tienen dos suministros redundantes por parte del proveedor
de energía eléctrica.
Los niveles de confiabilidad y disponibilidad de los Centros de Datos
son del 99.999%.

40. Soluciones

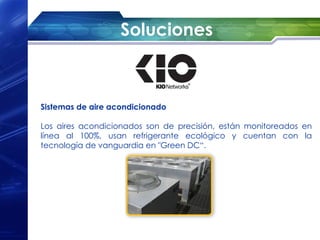

Sistemas de aire acondicionado
Los aires acondicionados son de precisión, están monitoreados en
línea al 100%, usan refrigerante ecológico y cuentan con la
tecnología de vanguardia en "Green DC“.

41. Soluciones

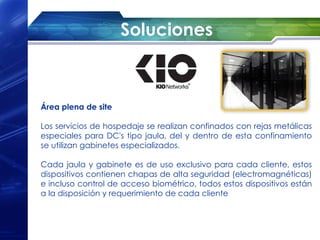

Área plena de site
Los servicios de hospedaje se realizan confinados con rejas metálicas
especiales para DC's tipo jaula, del y dentro de esta confinamiento
se utilizan gabinetes especializados.
Cada jaula y gabinete es de uso exclusivo para cada cliente, estos
dispositivos contienen chapas de alta seguridad (electromagnéticas)
e incluso control de acceso biométrico, todos estos dispositivos están
a la disposición y requerimiento de cada cliente

42. Soluciones

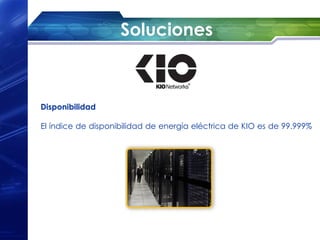

Disponibilidad
El índice de disponibilidad de energía eléctrica de KIO es de 99.999%

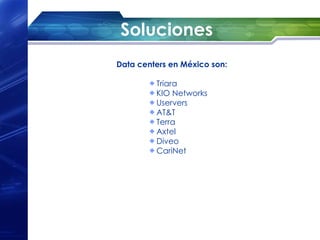

43. Soluciones
Data centers en México son:
Triara
KIO Networks
Uservers
AT&T
Terra
Axtel
Diveo
CariNet

44. LOGO
DATA CENTER
