Norma ANSI TIA EIA 569:
Espacio y canalizaciones en
sistemas de telecomunicaciones
para edificios comerciales
Profesor: Alejandro Parra Durán
¿Para que sirve esta norma?
• Esta norma nos permite determinar el valor de 2
parámetros de un sistema de cableado estructura en
edificios comerciales:
• El tipo y tamaño de las canalizaciones que se
emplearán dentro del sistema de cableado
estructurado.
• El tamaño de los espacios que forman un sistema
de cableado estructurado.
Profesor: Alejandro Parra Durán

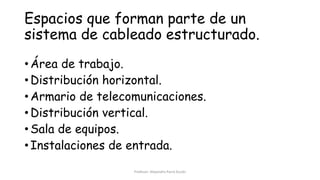

Espacios que forman parte de un
sistema de cableado estructurado.
• Área de trabajo.
• Distribución horizontal.
• Armario de telecomunicaciones.
• Distribución vertical.
• Sala de equipos.
• Instalaciones de entrada.
Profesor: Alejandro Parra Durán

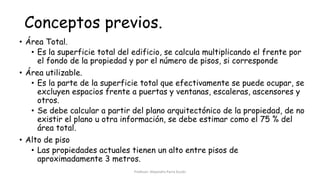

Conceptos previos.
• Área Total.
• Es la superficie total del edificio, se calcula multiplicando el frente por
el fondo de la propiedad y por el número de pisos, si corresponde
• Área utilizable.
• Es la parte de la superficie total que efectivamente se puede ocupar, se
excluyen espacios frente a puertas y ventanas, escaleras, ascensores y
otros.
• Se debe calcular a partir del plano arquitectónico de la propiedad, de no
existir el plano u otra información, se debe estimar como el 75 % del
área total.
• Alto de piso
• Las propiedades actuales tienen un alto entre pisos de
aproximadamente 3 metros.
Profesor: Alejandro Parra Durán
Área de trabajo.
• Espacio del sce donde se deben instalar los DTE´s, en la actualidad
cada área de trabajo debe estar provista de al menos dos tomas de
telecomunicaciones, una para datos y la otra para voz.
• De acuerdo a esta norma deben tener un espacio de 10 m2. Este espacio
es demasiado grande, puede ser menor de común acuerdo con el cliente.
Número de áreas de trabajo por piso =
Superficie utilizable del piso
Número de áreas de trabajo por piso
Número de áreas de trabajo totales = Número de áreas de trabajo por piso X número de pisos
Profesor: Alejandro Parra Durán

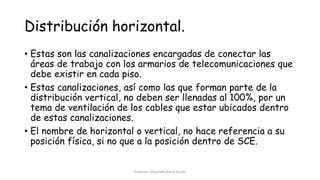

Distribución horizontal.
• Estas son las canalizaciones encargadas de conectar las
áreas de trabajo con los armarios de telecomunicaciones que
debe existir en cada piso.
• Estas canalizaciones, así como las que forman parte de la
distribución vertical, no deben ser llenadas al 100%, por un
tema de ventilación de los cables que estar ubicados dentro
de estas canalizaciones.
• El nombre de horizontal o vertical, no hace referencia a su
posición física, si no que a la posición dentro de SCE.
Profesor: Alejandro Parra Durán

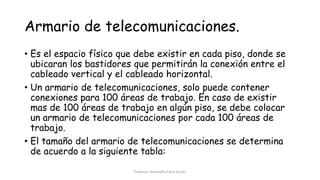

Armario de telecomunicaciones.
• Es el espacio físico que debe existir en cada piso, donde se
ubicaran los bastidores que permitirán la conexión entre el
cableado vertical y el cableado horizontal.
• Un armario de telecomunicaciones, solo puede contener
conexiones para 100 áreas de trabajo. En caso de existir
mas de 100 áreas de trabajo en algún piso, se debe colocar
un armario de telecomunicaciones por cada 100 áreas de
trabajo.
• El tamaño del armario de telecomunicaciones se determina
de acuerdo a la siguiente tabla:
Profesor: Alejandro Parra Durán

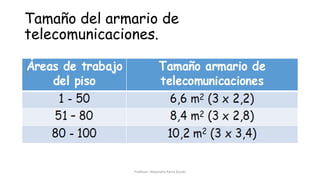

Tamaño del armario de
telecomunicaciones.
Profesor: Alejandro Parra Durán

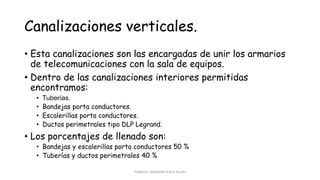

Canalizaciones verticales.
• Esta canalizaciones son las encargadas de unir los armarios
de telecomunicaciones con la sala de equipos.
• Dentro de las canalizaciones interiores permitidas
encontramos:
• Tuberías.
• Bandejas porta conductores.
• Escalerillas porta conductores.
• Ductos perimetrales tipo DLP Legrand.
• Los porcentajes de llenado son:
• Bandejas y escalerillas porta conductores 50 %
• Tuberías y ductos perimetrales 40 %
Profesor: Alejandro Parra Durán

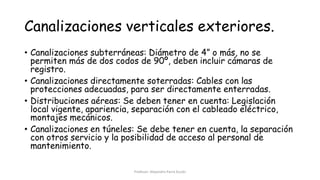

Canalizaciones verticales exteriores.
• Canalizaciones subterráneas: Diámetro de 4” o más, no se
permiten más de dos codos de 90º, deben incluir cámaras de
registro.
• Canalizaciones directamente soterradas: Cables con las
protecciones adecuadas, para ser directamente enterradas.
• Distribuciones aéreas: Se deben tener en cuenta: Legislación
local vigente, apariencia, separación con el cableado eléctrico,
montajes mecánicos.
• Canalizaciones en túneles: Se debe tener en cuenta, la separación
con otros servicio y la posibilidad de acceso al personal de
mantenimiento.
Profesor: Alejandro Parra Durán

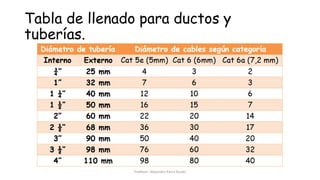

Tabla de llenado para ductos y
tuberías.
Profesor: Alejandro Parra Durán

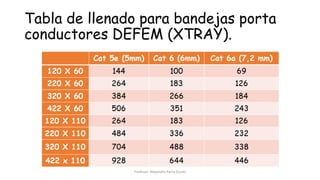

Tabla de llenado para bandejas porta
conductores DEFEM (XTRAY).
Profesor: Alejandro Parra Durán

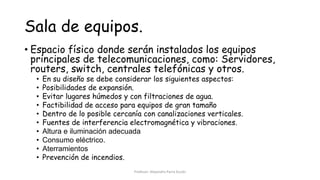

Sala de equipos.
• Espacio físico donde serán instalados los equipos
principales de telecomunicaciones, como: Servidores,
routers, switch, centrales telefónicas y otros.
• En su diseño se debe considerar los siguientes aspectos:
• Posibilidades de expansión.
• Evitar lugares húmedos y con filtraciones de agua.
• Factibilidad de acceso para equipos de gran tamaño
• Dentro de lo posible cercanía con canalizaciones verticales.
• Fuentes de interferencia electromagnética y vibraciones.
• Altura e iluminación adecuada
• Consumo eléctrico.
• Aterramientos
• Prevención de incendios.
Profesor: Alejandro Parra Durán

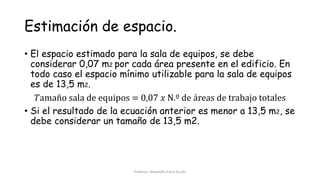

Estimación de espacio.
• El espacio estimado para la sala de equipos, se debe
considerar 0,07 m2 por cada área presente en el edificio. En
todo caso el espacio mínimo utilizable para la sala de equipos
es de 13,5 m2.
𝑇amaño sala de equipos = 0,07 𝑥 N.º de áreas de trabajo totales
• Si el resultado de la ecuación anterior es menor a 13,5 m2, se
debe considerar un tamaño de 13,5 m2.
Profesor: Alejandro Parra Durán

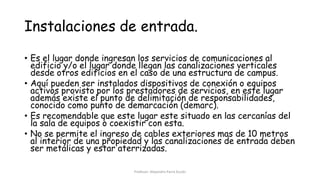

Instalaciones de entrada.
• Es el lugar donde ingresan los servicios de comunicaciones al
edificio y/o el lugar donde llegan las canalizaciones verticales
desde otros edificios en el caso de una estructura de campus.
• Aquí pueden ser instalados dispositivos de conexión o equipos
activos provisto por los prestadores de servicios, en este lugar
además existe el punto de delimitación de responsabilidades,
conocido como punto de demarcación (demarc).
• Es recomendable que este lugar este situado en las cercanías del
la sala de equipos o coexistir con esta.
• No se permite el ingreso de cables exteriores mas de 10 metros
al interior de una propiedad y las canalizaciones de entrada deben
ser metálicas y estar aterrizadas.
Profesor: Alejandro Parra Durán
