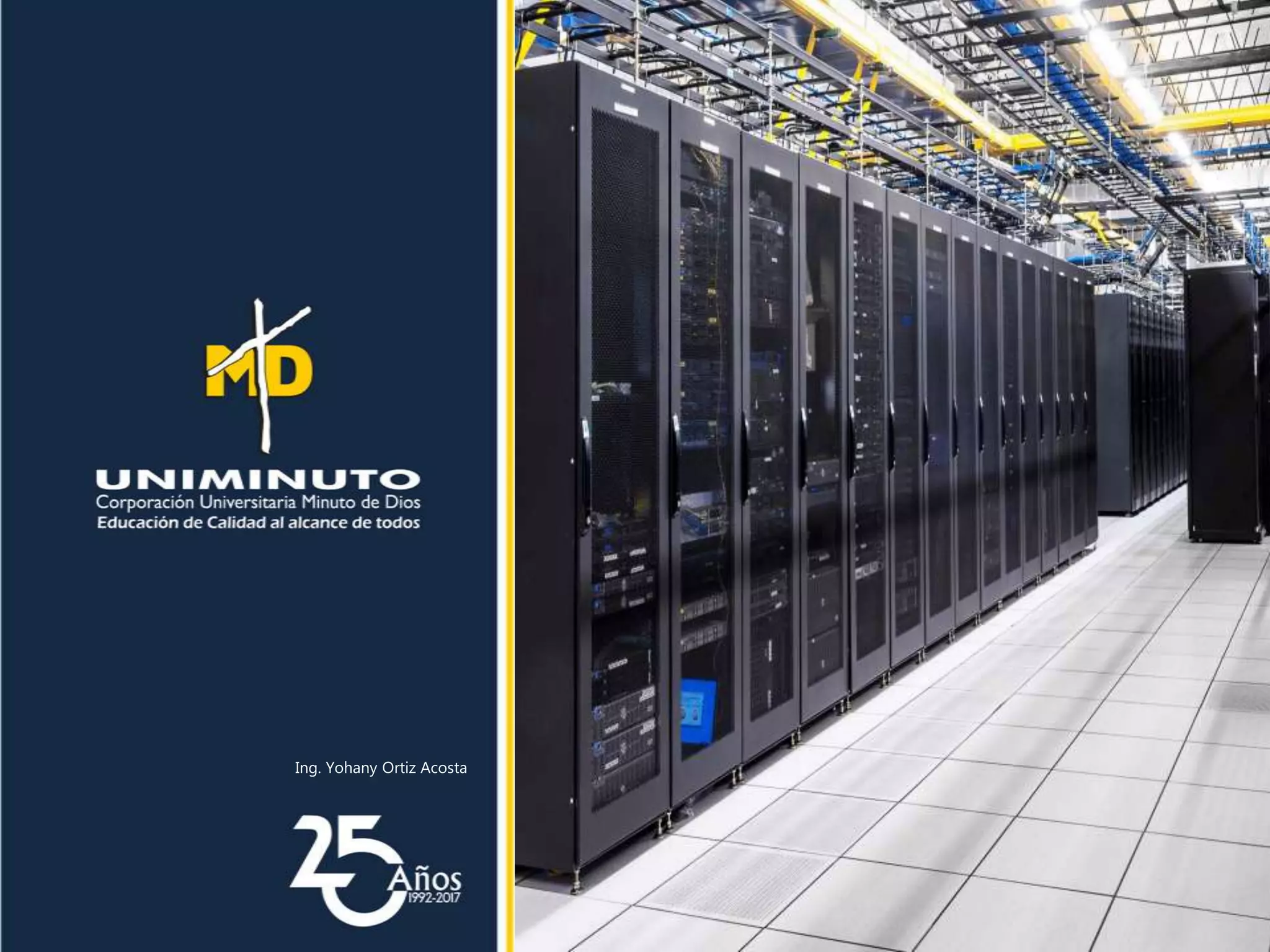

1. Ing. Yohany Ortiz Acosta

2. Un Data Center es, tal y como su
nombre indica, un “centro de
datos” o “Centro de Proceso de
Datos” (CPD). Sin importar el
tamaño, todos los data centers,
cumplen con los mismos
propósitos:
Presentación

3. Arquitectura
Arquitectura Física:
- Capacidad de Ubicación.
- Seguridad.
- Acondicionamiento del espacio Físico.
- Servicio de alimentación.
Arquitectura Lógica
- Routers.
- Switches.
- Firewalls.
- Detección y prevención de intrusos.
- Sistemas de almacenamiento de respaldo.

4. Diseño
El diseño de un Data Center requiere un acercamiento HOLÍSTICO. Esta
filosofía es sumamente importante, considerando la complejidad de un Centro
de Cómputo donde todos los componentes se entrelazan.

5. Subsistemas cableado estructurado

6. Cableado horizontal

7. Área de trabajo

8. Cableado Vertical

9. Cuarto de Telecomunicaciones - Cuarto Equipos

10. Cuarto de Entrada de servicios
Es el punto en donde el cableado interno deja el edificio y sale hacia el exterior.

11. Cuarto de Entrada de servicios
Es el punto en donde el cableado interno deja el edificio y sale hacia el exterior.

13. Ubicación y Locación
- Preferentemente edificio de una planta dedicado exclusivamente a datacenter En caso de
no ser un edificio independiente se debe considerar la locación:
- Otros inquilinos del edificio si los hay no deberán dedicarse a actividades industriales.
- La posible altura de la sala del centro de datos debe tenerse en cuenta, ya que alturas de 4
metros pueden ser necesarias para albergar la totalidad de la instalación.
- Distancia a fuentes de radiaciones electromagnéticas y de radiofrecuencia.
- Ubicación por encima de los niveles de agua.
- Nunca deben instalarse sistemas críticos en los sótanos.
- No ubicar la sala de alojamiento bajo salas con instalaciones de fontanería.
- No ubicar la sala en el primer piso pues tiene un fácil acceso (problemas de seguridad)
- La sala no debe tener ventanas.
- Doble acometida eléctrica.
- Medidas de seguridad en caso de incendio o inundación: drenajes, extintores, vías de
evacuación, puertas ignífugas, etc.
- Aire acondicionado, teniendo en cuenta que se usará para la refrigeración de
equipamiento informático.
- Orientación respecto al sol (si da al exterior).

14. Sistema de energía
La electricidad es clave para la operatividad del Data Center, ya que si esta falla
todos los equipos podrían dejar de funcionar. Y es por esto, que no se puede
olvidar a la hora de realizar el diseño contar con un buen nivel de redundancia que
garantice el suministro de energía y de respuesta a las necesidades de acceso.
Se recomienda disponer de dos o más alimentaciones de energía de la empresa
suministradora de energía, una UPS, circuitos múltiples para los equipos
informáticos, de comunicaciones y refrigeración, y la instalación de generadores.
Pero también hay que tener en cuenta que las infraestructuras de los Data Centres
son grandes consumidores de energía y que hay que conseguir la suficiente
energía para garantizar la operatividad, pero sin sobredimensionar el sistema.
El objetivo es conseguir un Data Center energéticamente eficiente.

15. Sistema de Acondicionamiento
A la hora de diseñar la sala donde se van a albergar los gabinetes y racks que
contendrán los equipos informáticos hay que tener en cuenta que estos
sistemas desprenden un gran calor y si no se dispone de un buen sistema de
refrigeración los equipos corren el riesgo de ser dañados y el servicio puede
quedar interrumpido.
Pero, además, también hay que atender a la circulación del aire y para ello la
industria ha adoptado un procedimiento basado en pasillos calientes y fríos
que se van alternando.

16. Distribución del Cableado
El eje principal de este tipo de edificaciones es el sistema de cableado cuyo tendido,
distribución y gestión debe ser diseñado con gran meticulosidad, ya que debe ser
entendido como una estructura permanente que se puede adaptar fácilmente a
cualquier cambio o nuevo servicio.
De esta forma, la normativa internacional TIA-942 recomienda que el diagrama de
distribución de los Data Center cuente con una serie de áreas funcionales:
- Cuarto/s de entrada donde se instalarán los equipos de telefonía.
- Área de distribución principal que servirá como punto centralizado de conexión
cruzada para el sistema de cableado estructurado.
- Área/s de distribución horizontal desde donde se realizará el reparto para el cableado
de los equipos.
- Área/s de distribución de zonas para el cableado estructurado de los equipos que van
en el suelo.
- Área/s de distribución de los equipos donde se albergarán los gabinetes y racks.
Aquí hay que tener en cuenta que el cableado (horizontal y vertical) tiene que estar bien
organizado, que permita una correcta administración y no obstaculice el movimiento del
aire.

17. Sistema de Seguridad
Una parte especialmente importante de estas infraestructuras
son aquellas destinadas a la seguridad física de la instalación, lo
que incluye:
- Cerraduras electromagnéticas.
- Torniquetes.
- Cámaras de seguridad.
- Detectores de movimiento.
- Tarjetas de identificación.

19. Espacio
El incremento en los canales de cable debido a la mayor densidad de
equipos presenta los siguientes problemas:
- Canalizaciones de cable congestionadas que restringen el flujo de aire de
enfriamiento
- Sin una adecuada planeación, el incremento en la densidad puede impedir
severamente la expansión futura y los MACs (movimientos, adiciones y cambios)

20. Confiabilidad
El alto grado de confiabilidad que deben tener los centros de cómputo se puede resumir en
la siguiente expresión: los centros de cómputo no deben fallar.
Para asegurar la confiabilidad de la infraestructura, debe especificarse sistemas de cableado
de alta calidad de producto y que estén preparados para aplicaciones futuras de alto
desempeño; deben seguirse prácticas apropiadas de instalación y diseño; ya que, aunque
representan tan sólo entre el dos y el tres por ciento del gasto en infraestructura de red, la
planta física y el cableado son responsables del 70% de las caídas de red.
El cableado es una pieza sumamente importante en asegurar la confiabilidad del centro de
cómputo ya que es el componente de la red más durable.
Las normas coinciden que los sistemas de cableado se deben planear con un mínimo de 10
años de ciclo de vida (dos a tres veces mayor que los equipos activos).
La correcta implementación de un sistema de administración es esencial para asegurar la
efectividad en el mantenimiento del sistema de cableado. Según estudios recientes, un 80%
del tiempo de reparación es sólo para identificar y rastrear los circuitos de cableado,
mientras que el 20% es el tiempo efectivo para resolver el problema

21. Seguridad
Las regulaciones de seguridad para sistemas de procesamiento de
información, incluyen la capa física y por lo tanto el sistema de
cableado.
Deben implementarse sistemas de administración que ayuden a los
usuarios a cumplir con estas regulaciones:
- Asegurando la documentación exacta de la infraestructura
- Manteniendo un registro de los eventos de red
- Simplificando la conformidad con tareas de auditoría
- Permitiendo medidas preventivas antes de que surjan problemas
de no conformidad
- Fortaleciendo las medidas de seguridad y privacidad
- Detectando intrusiones a la red
- Identificando la ubicación física de dispositivos intrusos o
infectados

22. Soporte
Los valores agregados ofrecidos con los sistemas de cableado son
esenciales para asegurar el grado de desempeño y el grado de
disponibilidad de los servicios. Los valores agregados incluyen:
- Instaladores y diseñadores certificados
- Garantía que incluya productos, instalación, desempeño de
sistema y aseguramiento de aplicaciones futuras
- Soporte técnico especializado en centros de cómputo
- Asesoría en la planeación de ampliaciones y modificaciones.

23. Componentes de Alta Densidad
Las aplicaciones de alta densidad pueden requerir hardware de alta
densidad. Dichas aplicaciones pueden incluir:
- Servidores tipo blade
- Switches tipo core
- Conexiones de alta densidad en sustitución de conectores para
las salidas de equipo
- En situaciones de alta densidad deberá especificarse
adecuadamente el tipo de hardware de conexión y los
componentes especialmente diseñados para tales situaciones.
