Este documento describe la memoria RAM DDR2, que mejora la DDR al permitir que los búferes trabajen al doble de la frecuencia del núcleo, transmitiendo 4 bits por ciclo en lugar de 2. Esto duplica el ancho de banda sin aumentar la frecuencia real. Las DDR2 también tienen mayor latencia que las DDR, pero consumen menos energía y tienen terminación de señal integrada para evitar errores. Una animación muestra su funcionamiento interno de 4 transferencias por ciclo.

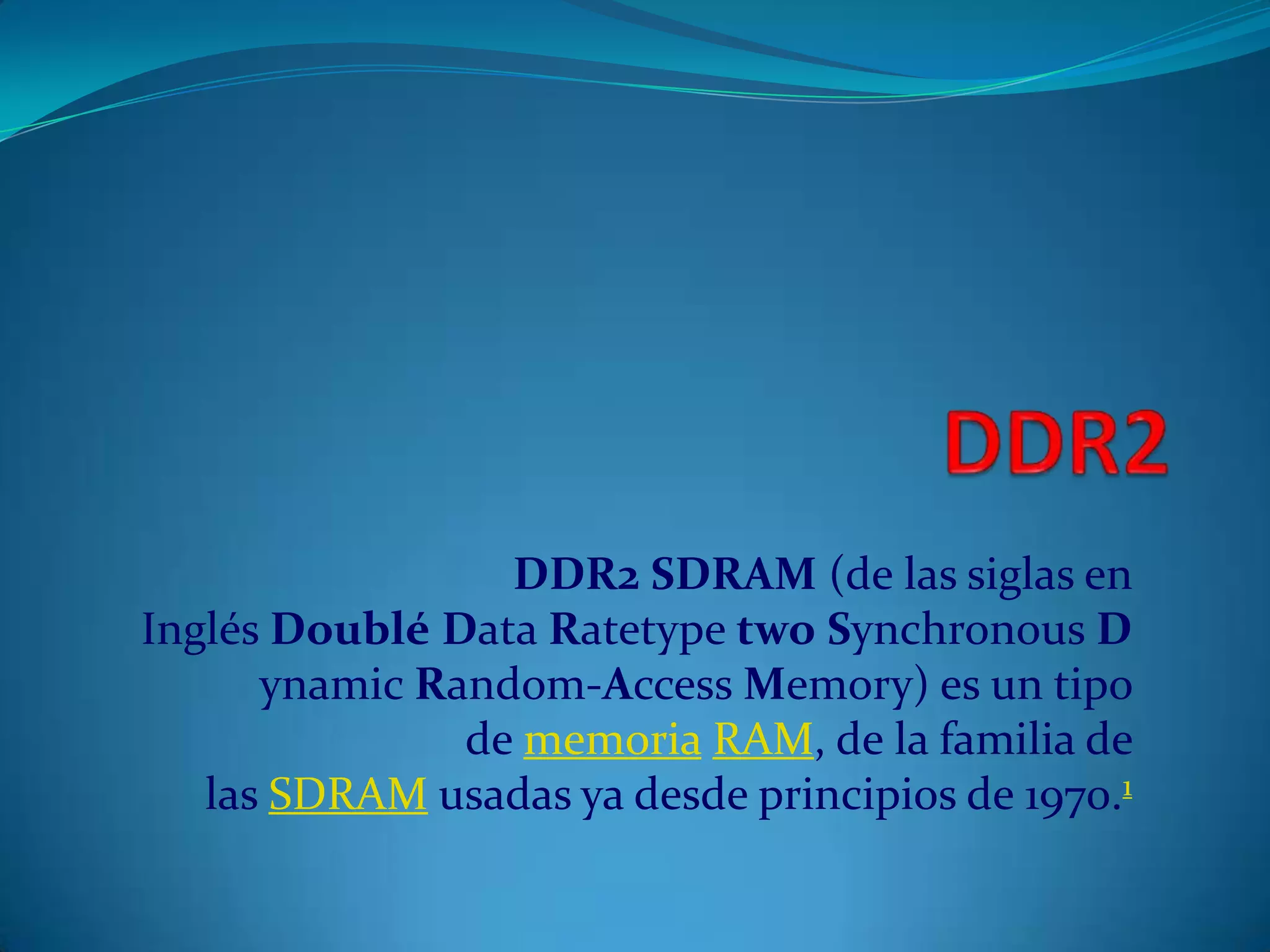

1. DDR2 SDRAM (de las siglas en
Inglés Doublé Data Ratetype two Synchronous D
ynamic Random-Access Memory) es un tipo
de memoria RAM, de la familia de
las SDRAM usadas ya desde principios de 1970.1

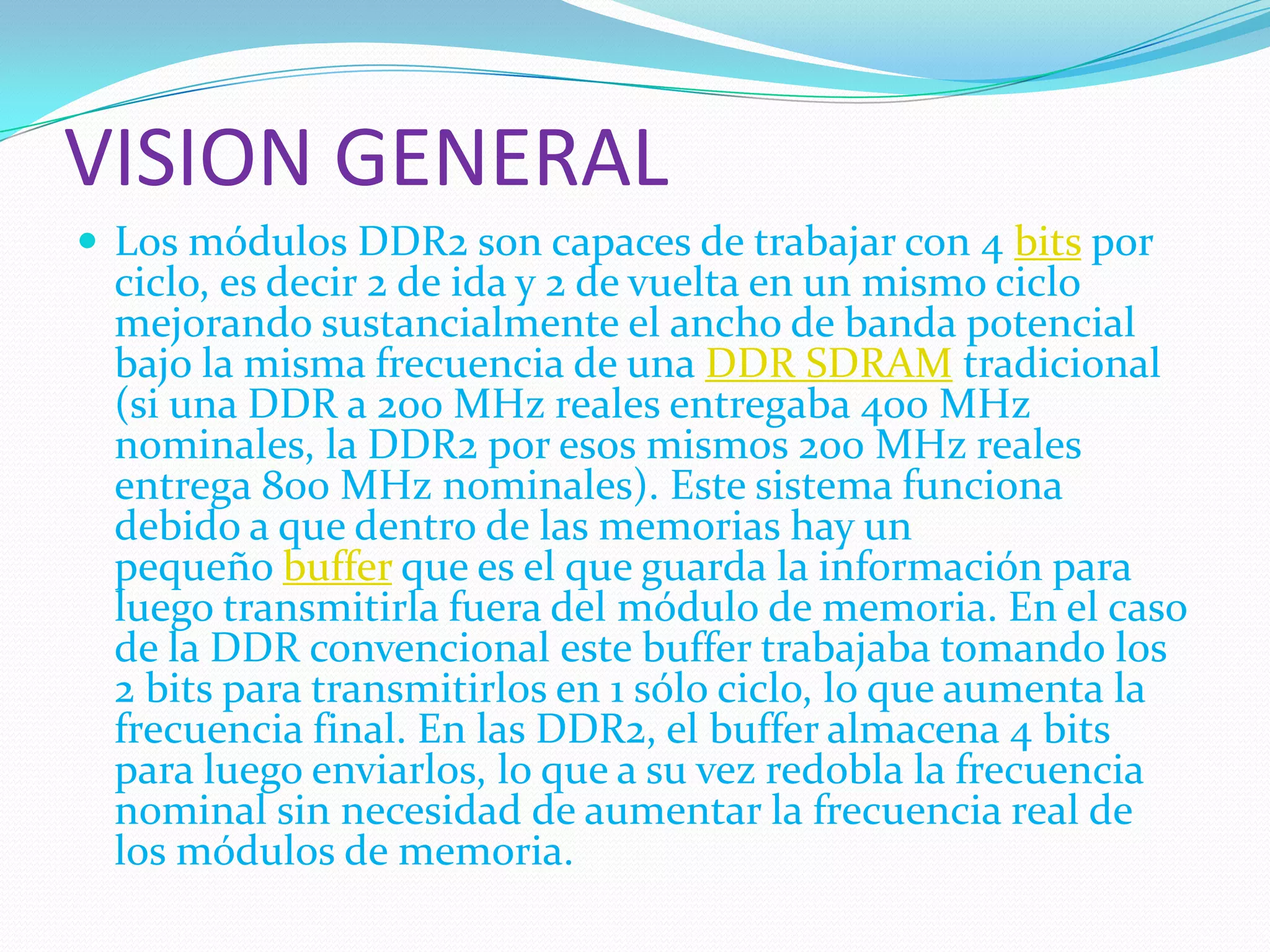

2. VISION GENERAL
 Los módulos DDR2 son capaces de trabajar con 4 bits por
ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo
mejorando sustancialmente el ancho de banda potencial
bajo la misma frecuencia de una DDR SDRAM tradicional
(si una DDR a 200 MHz reales entregaba 400 MHz
nominales, la DDR2 por esos mismos 200 MHz reales
entrega 800 MHz nominales). Este sistema funciona
debido a que dentro de las memorias hay un
pequeño buffer que es el que guarda la información para
luego transmitirla fuera del módulo de memoria. En el caso
de la DDR convencional este buffer trabajaba tomando los
2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la
frecuencia final. En las DDR2, el buffer almacena 4 bits
para luego enviarlos, lo que a su vez redobla la frecuencia
nominal sin necesidad de aumentar la frecuencia real de
los módulos de memoria.

3. Comparación gráfica entre memoriasDDR, DDR2 y DDR3

4.  Las memorias DDR2 tienen mayores latencias que las
conseguidas con las DDR convencionales, cosa que
perjudicaba su rendimiento. Reducir la latencia en las
DDR2 no es fácil. El mismo hecho de que el buffer de
la memoria DDR2 pueda almacenar 4 bits para luego
enviarlos es el causante de la mayor latencia, debido a
que se necesita mayor tiempo de "escucha" por parte
del buffer y mayor tiempo de trabajo por parte de los
módulos de memoria, para recopilar esos 4 bits antes
de poder enviar la información.

5. CARACTERISTICAS
 Las memorias DDR2 son una mejora de las memorias DDR
(Double Data Rate), que permiten que los búferes de
entrada/salida trabajen al doble de la frecuencia del núcleo,
permitiendo que durante cada ciclo de reloj se realicen
cuatro transferencias.
 Operan tanto en el flanco alto del reloj como en el bajo, en
los puntos de 0 voltios y 1,8 voltios, lo que reduce el
consumo de energía en aproximadamente el 50 por ciento
del consumo de las DDR, que trabajaban a 0 voltios y a 2,5.
 Terminación de señal de memoria dentro del chip de la
memoria ("Terminación integrada" u ODT) para evitar
errores de transmisión de señal reflejada.

6. ANIMACION DEL FUNCIONAMIENTO DE UNA
MEMORIA DDR2
Como apoyo a la
comprensión del tema,
te ofrecemos una
animación sobre
el funcionamiento inte
rno de una memoria
RAM:
