Memoria ram

1. Memoria RAM

2.  HISTORIA MEMORIA RAM
 PRIMERA COMPUTADORA CON MEMORIA RAM
 QUE ES MEMORIA RAM
 CON QUE ESTA ELABORADA LA MEMORIA RAM
 CAPACIDAD MEMORIA RAM
 MEDIDA DE LA MEMORIA RAM
 TIPOS DE MEMORIA RAM

3.  Historia de la Memoria RAM.
 En los años 30 se utilizan las tarjetas perforadas.
 En 1946; el computador ENIAC, tiene como punto de memoria la utilización de válvulas
electrónicas de vacío para la construcción de bi-estables.
 Entre 1949 y 1952; Memoria de núcleo magnético.
 En los inicios de los años 50 apareció el tubo de rayos catódicos con memoria de capacidad de
1200 bits, se conocía como el tubo de Williams.
 En 1953 aparece la memoria operativa de ferrita, se utilizo hasta los años 70.
 En 1968 IBM diseña la primera memoria comercial de semiconductores con capacidad de
64bits
 En 1969; RAM basada en semiconductores de silicio por parte de Intel con el integrado 3101
de 64 bits de memoria.
 En 1970; Es comercializada la Memoria DRAM de 1 Kibibyte.
 En 1973; La multiplexación en tiempo de la direcciones de memoria, permitió la
miniaturización y se convirtió en estándar para las memorias DRAM.

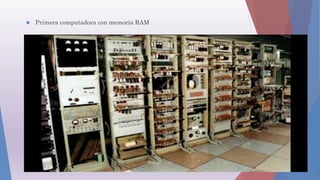

4.  Primera computadora con memoria RAM

5. A finales de los 70 los integrados eran usados en la mayoría de computadores nuevos, soldándose
directamente a las placas base o se instalaban en zócalos, de manera que ocupaban un área extensa
de circuito impreso. Por ello se crearon los primeros módulos de memoria como:
 SIPP (Paquete de Pines en Línea Simple).
 SIMM fue una mejora del SIPP, eliminando los pines metálicos y dejando unas áreas de cobre
en uno de los bordes del impreso.
SIPP : Circuito impreso en el que se montan varios chips de memoria RAM, tiene un total de 30 pines a lo largo del borde del circuito que encajan con
las ranuras de conexión de memoria de la placa base.
SIMM : consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM.

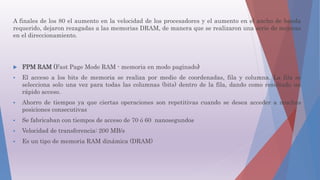

6. A finales de los 80 el aumento en la velocidad de los procesadores y el aumento en el ancho de banda
requerido, dejaron rezagadas a las memorias DRAM, de manera que se realizaron una serie de mejoras
en el direccionamiento.
 FPM RAM (Fast Page Mode RAM - memoria en modo paginado)
 El acceso a los bits de memoria se realiza por medio de coordenadas, fila y columna. La fila se
selecciona solo una vez para todas las columnas (bits) dentro de la fila, dando como resultado un
rápido acceso.
 Ahorro de tiempos ya que ciertas operaciones son repetitivas cuando se desea acceder a muchas
posiciones consecutivas
 Se fabricaban con tiempos de acceso de 70 ó 60 nanosegundos
 Velocidad de transferencia: 200 MB/s
 Es un tipo de memoria RAM dinámica (DRAM)

7.  EDO RAM (Extended Data Output RAM- memoria de acceso aleatorio extendida de salida de
datos)
 Permite empezar a introducir nuevos datos mientras los anteriores están saliendo, lo que la hace
más rápida en un 5% más o menos
 Permite mover un bloque completo de memoria a la caché interna del procesador para un acceso
más rápido por parte de éste.
 Incorpora un caché interno que agiliza la transferencia entre el micro y la RAM.
 Velocidad de transferencia: 320 MB/s
 Fue lanzada al mercado en 1994 y con tiempos de accesos de 40 o 30 nanosegundos

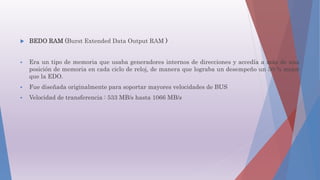

8.  BEDO RAM (Burst Extended Data Output RAM )
 Era un tipo de memoria que usaba generadores internos de direcciones y accedía a más de una
posición de memoria en cada ciclo de reloj, de manera que lograba un desempeño un 50 % mejor
que la EDO.
 Fue diseñada originalmente para soportar mayores velocidades de BUS
 Velocidad de transferencia : 533 MB/s hasta 1066 MB/s

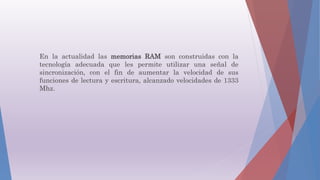

9. En la actualidad las memorias RAM son construidas con la
tecnología adecuada que les permite utilizar una señal de
sincronización, con el fin de aumentar la velocidad de sus
funciones de lectura y escritura, alcanzado velocidades de 1333
Mhz.

10.  Que es memoria RAM
 La memoria RAM - siglas de Random Access Memory (Memoria de Acceso
Aleatorio)- guarda la información -programas y datos- que necesita la CPU
para realizar sus operaciones.
 Su velocidad condiciona la velocidad del ordenador. Está alojada
en chips RAM. Es una memoria volátil que desaparece cada vez que se
apaga el ordenador. Fue inventada, fundamentalmente, para acelerar los
procesos de cálculo del ordenador.

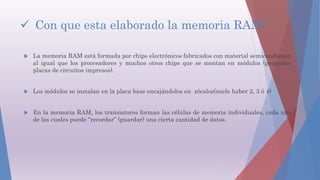

11.  Con que esta elaborado la memoria RAM?
 La memoria RAM está formada por chips electrónicos fabricados con material semiconductor,
al igual que los procesadores y muchos otros chips que se montan en módulos (pequeñas
placas de circuitos impresos).
 Los módulos se instalan en la placa base encajándolos en zócalos(suele haber 2, 3 ó 4)
 En la memoria RAM, los transistores forman las células de memoria individuales, cada una
de las cuales puede “recordar” (guardar) una cierta cantidad de datos.

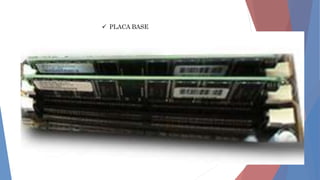

12.  PLACA BASE

13.  Capacidad
 La MEMORIA RAM se mide en Megabytes (MB) -normalmente entre 256 y 512 MB pero
puede ser ampliada si hay ranuras de expansión libres
 También es valorable en la memoria RAM su gran velocidad -ancho de banda- de
transferencia del flujo de datos: que pueden situarse según modelos entre los 800 Mbps y los
4264 Mbps
 La memoria RAM está estrechamente unida a la CPU y es muy importante disponer
de suficiente memoria RAM y que ésta sea rápida. Si no se cumple ambas condiciones, la
memoria RAM será un embotellamiento que reducirá la velocidad del PC. Cada programa
que se ejecuta consume su fracción de memoria RAM en función del tipo de proceso a
realizar. Los programas de tratamiento digital de la imagen como Photoshop o Premiere, son
especialmente habidos de memoria RAM.

14.  Medida de la memoria RAM
 En la memoria RAM se guardan datos y su media es calcular cuántos datos es capaz de
almacenar en sus direcciones de memoria.
 El tamaño de la memoria RAM depende, por ejemplo, el número de programas que se pueden
ejecutar a la vez o determina la cantidad de datos que se pueden procesar al mismo tiempo.
Su velocidad también condiciona la velocidad del ordenador.

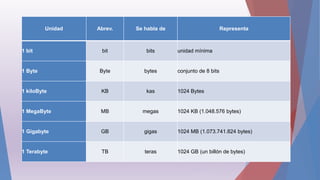

15. Unidad Abrev. Se habla de Representa
1 bit bit bits unidad mínima
1 Byte Byte bytes conjunto de 8 bits
1 kiloByte KB kas 1024 Bytes
1 MegaByte MB megas 1024 KB (1.048.576 bytes)
1 Gigabyte GB gigas 1024 MB (1.073.741.824 bytes)
1 Terabyte TB teras 1024 GB (un billón de bytes)

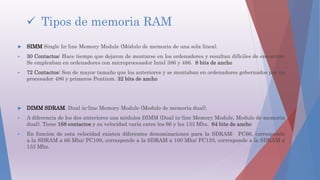

16.  Tipos de memoria RAM
 SIMM Single In-line Memory Module (Módulo de memoria de una sola línea).
 30 Contactos: Hace tiempo que dejaron de montarse en los ordenadores y resultan difíciles de encontrar.
Se empleaban en ordenadores con microprocesador Intel 386 y 486. 8 bits de ancho
 72 Contactos: Son de mayor tamaño que los anteriores y se montaban en ordenadores gobernados por un
procesador 486 y primeros Pentium. 32 bits de ancho
 DIMM SDRAM. Dual in-line Memory Module (Modulo de memoria dual).
 A diferencia de los dos anteriores usa módulos DIMM (Dual in-line Memory Module, Modulo de memoria
dual). Tiene 168 contactos y su velocidad varía entre los 66 y los 133 Mhz. 64 bits de ancho
 En función de esta velocidad existen diferentes denominaciones para la SDRAM: PC66, corresponde
a la SDRAM a 66 Mhz/ PC100, corresponde a la SDRAM a 100 Mhz/ PC133, corresponde a la SDRAM a
133 Mhz.

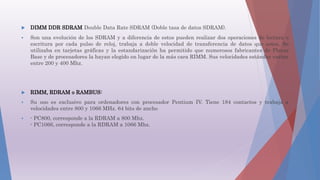

17.  DIMM DDR SDRAM Double Data Rate SDRAM (Doble tasa de datos SDRAM).
 Son una evolución de los SDRAM y a diferencia de estos pueden realizar dos operaciones de lectura o
escritura por cada pulso de reloj, trabaja a doble velocidad de transferencia de datos que estos. Se
utilizaba en tarjetas gráficas y la estandarización ha permitido que numerosos fabricantes de Placas
Base y de procesadores la hayan elegido en lugar de la más cara RIMM. Sus velocidades estándar varían
entre 200 y 400 Mhz.
 RIMM, RDRAM o RAMBUS:
 Su uso es exclusivo para ordenadores con procesador Pentium IV. Tiene 184 contactos y trabaja a
velocidades entre 800 y 1066 MHz. 64 bits de ancho
 - PC800, corresponde a la RDRAM a 800 Mhz.
- PC1066, corresponde a la RDRAM a 1066 Mhz.

18.  SDRAM (Synchrnous DRAM: memoria Dinámica de Acceso aleatorio síncrona ): el más antiguo de
probada eficacia, que se utiliza en la mayor parte de los PC. Es tan rápida que reduce los tiempo de
espera y permite un acceso rápido a los datos
 DDR RAM (Double Data RAte SDRAM): Versión refinada de la SDRAM, a la que se le ha aplicado el
método de reloj doble. Trabaja a doble velocidad. Dos intercambios de datos en un mismo ciclo de reloj.
Utilizada en tarjetas gráficas.
 Rambus RAM: superior a la DDR RAM, aunque con algunos problemas de desarrollo. Velocidades de
hasta 800 Mhz. Intel comenzó a incluirlas en sus placas a partir de 1999. Se presenta en módulos RIMM
de 184 contactos. Generan gran cantidad de calor.
 VRAM. Utilizada en algunas tarjetas gráficas. Tiene la cualidad de que pueda acceder a ella
simultáneamente el procesador del ordenador –para obtener las actualizaciones de la imagen- y el chip
gráfico para entregar los nuevos datos. Es más rápida que la RAM normal.

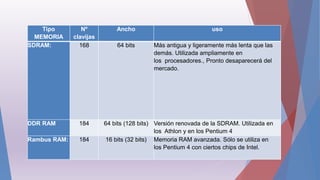

19. Tipo
MEMORIA
Nº
clavijas
Ancho uso
SDRAM: 168 64 bits Más antigua y ligeramente más lenta que las
demás. Utilizada ampliamente en
los procesadores., Pronto desaparecerá del
mercado.
DDR RAM 184 64 bits (128 bits) Versión renovada de la SDRAM. Utilizada en
los Athlon y en los Pentium 4
Rambus RAM: 184 16 bits (32 bits) Memoria RAM avanzada. Sólo se utiliza en
los Pentium 4 con ciertos chips de Intel.

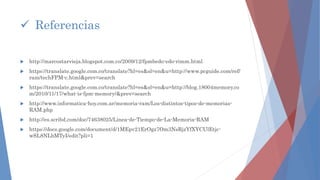

22.  http://marcostarvieja.blogspot.com.co/2009/12/fpmbedo-edo-rimm.html
 https://translate.google.com.co/translate?hl=es&sl=en&u=http://www.pcguide.com/ref/
ram/techFPM-c.html&prev=search
 https://translate.google.com.co/translate?hl=es&sl=en&u=http://blog.18004memory.co
m/2010/11/17/what-is-fpm-memory/&prev=search
 http://www.informatica-hoy.com.ar/memoria-ram/Los-distintos-tipos-de-memorias-
RAM.php
 http://es.scribd.com/doc/74638025/Linea-de-Tiempo-de-La-Memoria-RAM
 https://docs.google.com/document/d/1MEpv21ErOgz7Om3NsRjzYfXYCUlEtjc-
wSL8NLbMTyI/edit?pli=1
