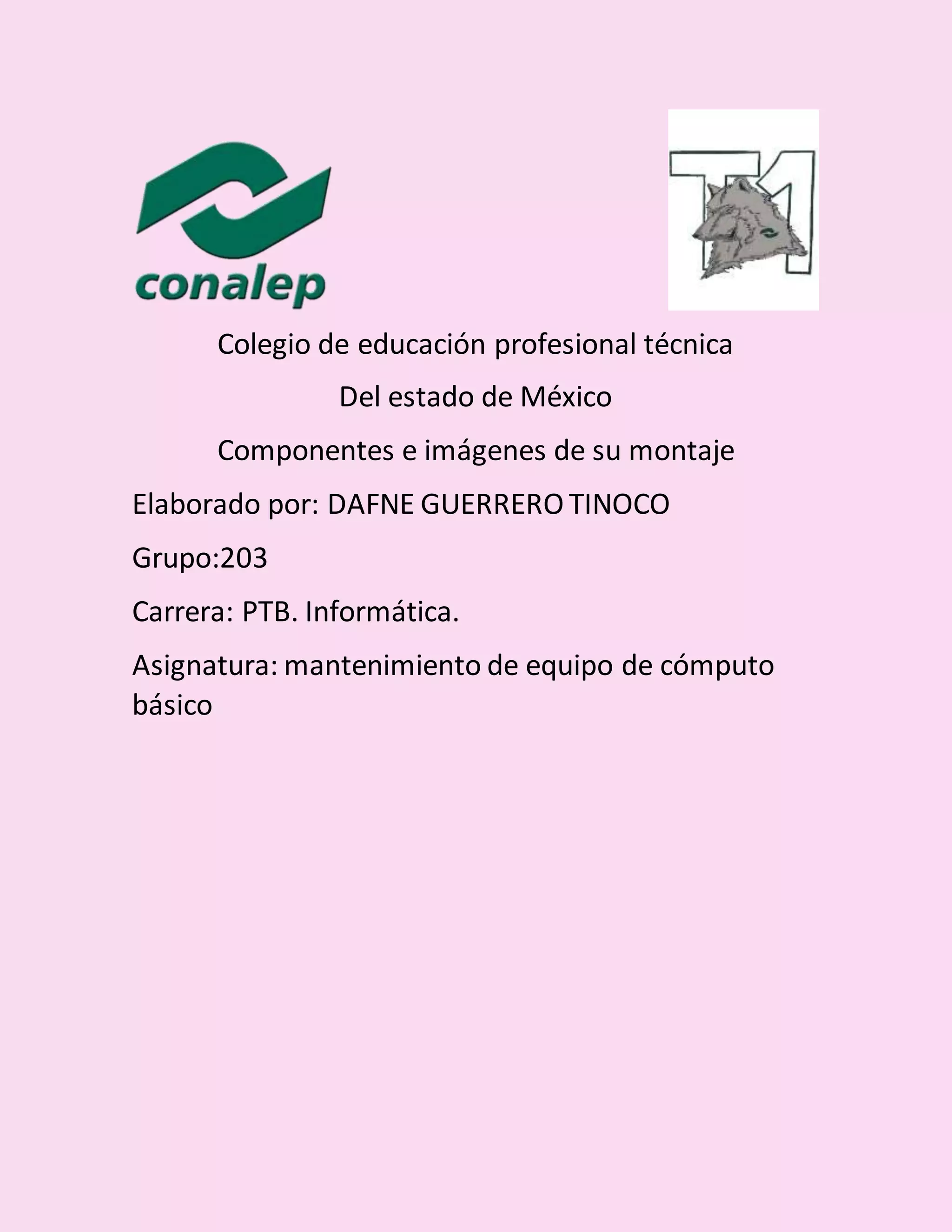

1. Colegio de educación profesional técnica
Del estado de México
Componentes e imágenes de su montaje
Elaborado por: DAFNE GUERRERO TINOCO
Grupo:203
Carrera: PTB. Informática.
Asignatura: mantenimiento de equipo de cómputo
básico
2. DIMM.
Los módulos DIMM son un tipo de módulos de memoria, así llamados
por su modo de disponer los chips que los forman. Asi, DIMM son las
siglas de Dual In Line Memory Module, y como su nombre indica, los
módulos se disponen en paralelo, en uno o ambos lados de la
memoria, pero siempre con contactos eléctricos separados, cada uno
independiente del otro. Esta memoria se conecta directamente a la
placa base para que la reconozca y la pueda utilizar, siendo usada en
general como memoria RAM de los PCs de sobremesa.
La ventaja evidente es que la memoria DIMM podía tener hasta el
doble de capacidad con la misma tecnología que las memorias SIMM
que se venían utilizando hasta entonces. Por si fuera poco, al tener ya
los módulos emparejados en un solo chip, permitían trabajar con 64
bits con un sólo módulo, en vez de los 32 normales de las memorias
SIMM, lo que le posibilitaba trabajar con ordenadores, periféricos y
sistemas operativos más modernos, que requerían 64 bits, y que por
tanto hubiesen necesitado un par de memorias SIMM instaladas de
forma simultánea (32 bitsx2) para poder trabajar.
3. RIMM
acrónimo de Rambus Inline Memory Module(Módulo de Memoria en Línea
Rambus), designa a los módulos de memoria RAM que utilizan una tecnología
denominada RDRAM, desarrollada por Rambus Inc. a mediados de los años 1990
con el fin de introducir un módulo de memoria con niveles de rendimiento muy
superiores a los módulos de memoria SDRAM de 100 Mhz y 133 Mhz disponibles
en aquellos años.
Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas
frecuencias de trabajo requieren de difusores de calor consistentes en una placa
metálica que recubre los chips del módulo. Se basan en un bus de datos de 16
bits y están disponibles en velocidades de 300MHz (PC-600), 356 Mhz (PC-700),
400 Mhz (PC-800) y 533 Mhz (PC-1066) que por su pobre bus de 16 bits tenía un
rendimiento 4 veces menor que la DDR. La RIMM de 533MHz tiene un
rendimiento similar al de un módulo DDR133, a pesar de que sus latencias son 10
veces peores que la DDR.
Inicialmente los módulos RIMM fueron introducidos para su uso en servidores
basados en Intel Pentium 4. Rambus no manufactura módulos RIMM si no que
tiene un sistema de licencias para que estos sean manufacturados por terceros
siendo Samsung el principal fabricante de éstos.
A pesar de tener la tecnología RDRAM niveles de rendimiento muy superiores a la
tecnología SDRAM y las primeras generaciones de DDR RAM, debido al alto costo
de esta tecnología no han tenido gran aceptación en el mercado de PC. Su
momento álgido tuvo lugar durante el periodo de introducción del Pentium 4 para
el cual se diseñaron las primeras placas base, pero Intel ante la necesidad de
lanzar equipos más económicos decidió lanzar placas base con soporte para
SDRAM y más adelante para DDR RAM desplazando esta última tecnología a los
módulos RIMM del mercado.
4. DDR2
es un tipo de memoria RAM. Forma parte de la familia SDRAMde tecnologías
de memoria de acceso aleatorio, que es una de las muchas
implementaciones de la DRAM.
Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de
ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de
banda potencial bajo la misma frecuencia de una DDR SDRAMtradicional (si
una DDRa 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos
mismos 200 MHz reales entrega 800 MHz nominales). Este sistema funciona
debido a que dentro de las memorias hay un pequeño buffer que es el que
guarda la información para luego transmitirla fuera del modulo de memoria,
este buffer en el caso de la DDRconvencionaltrabajaba tomando los 2 bits
para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final. En las
DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez redobla
la frecuencia nominal sin necesidad de aumentar la frecuencia real de los
módulos de memoria.
Las memorias DDR2 tienen mayores latencias que las conseguidas con las
DDRconvencionales, cosa que perjudicaba su rendimiento. Reducir la
latencia en las DDR2 no es fácil. El mismo hecho de que el buffer de la
memoria DDR2 pueda almacenar 4 bits para luego enviarlos es el causante de
la mayor latencia, debido a que se necesita mayor tiempo de "escucha" por
parte del buffer y mayor tiempo de trabajo por parte de los módulos de
memoria, para recopilar esos 4 bits antes de poder enviar la información
5. DDR
DDR SDRAM(de las siglas en
inglés Double Data Rate Synchronous Dynamic Random-
AccessMemory)es un tipo de memoria RAM, de la familia de
las SDRAM usadas ya desde principios de 1970.Su primera
especificaciónse publicó en junio de 2000.
No todas las placas base soportan un diseño de una única muesca de
DDR RAM y algunos sólo puedensoportar tipos específicoscomo PC
2700 o inferior. Un módulo DDR RAM más rápido seguirá funcionando
con una placa base no compatible pero sólo funcionará a una
velocidad menor. La mayoría de las placas base sólo pueden manejar
entre 2 y 4 módulos DDR RAM, así que insertar módulos adicionales
no aumentará realmente las velocidades.También puedes hacer
"overclock" en la DDR RAM para que funcione más rápido, aunque no
es algo que los fabricantes de RAM recomiendenporque hace que el
módulo tenga más posibilidades de calentarse demasiado y hace que
consuma más energía de la fuente de alimentación de la computadora.
DDR permite a ciertos módulos de memoriaRAM compuestos por
memorias síncronas (SDRAM), disponiblesen encapsulado DIMM, la
capacidad de transferir simultáneamente datos por dos canales
distintos en un mismo ciclo de reloj. Los módulos DDR soportan una
capacidad máxima de 1 GiB (1 073 741 824 bytes).
Características
Una de sus características es que solo tiene una muesca, y cuenta
con 184 terminales de color dorado.Esta memoria operacon 2,5
voltios.
6. DDR3
DDR3 SDRAM (de las siglas en inglés, Double Data Rate
type three Synchronous DynamicRandom-Access Memory) es un tipo
de memoria RAM, de la familia de las SDRAM usadas ya desde
principios de 2010.
Características
Comparación gráfica entre memorias DDR, DDR2 y DDR3
Los DDR3 tienen 240 contactos, los DIMMs son físicamente
incompatibles, debido a una ubicación diferente de la muesca.
Ventajas
El principal beneficio de instalar DDR3 es la posibilidad de hacer
transferencias de datos más rápidamente, y con esto obtener
velocidades de transferencia y de bus más altas que las
versionesDDR2.
Proporcionando significativas mejoras de rendimiento en niveles de
bajo voltaje, lo que conlleva una disminución global del consumo
eléctrico.
Desventajas
No hay una reducción en la Latencia, la cual es proporcionalmente
más alta.
7. DDR4
DDR4 SDRAM (de las siglas en inglés Double Data Rate type 4
Synchronous Dynamic Random-AccessMemory) es un tipo
de memoria de computadora de acceso aleatorio (de la familia de
las SDRAM usadas ya desde principios de 1970).
Características
Los módulos de memoria DDR4 SDRAM tienen un total de 288
pines DIMM. La velocidad de datos por pin, va de un mínimo de 1,6
GT/s hasta un objetivo máximo inicial de 3,2 GT/s.
Las memorias DDR4 SDRAMtienen un mayor rendimiento y menor
consumo que las memorias DDR predecesoras.Tienen un gran ancho
de banda en comparacióncon sus versiones anteriores.
Ventajas
Sus principales ventajas en comparacióncon DDR2 y DDR3 son una
tasa más alta de frecuencias de reloj y de transferencias de datos
(2133 a 4266 MT/s en comparacióncon DDR3 de 1600Mhz a
2.133MT/s), la tensión es también menor a sus antecesoras (1,2 a
1,05 para DDR4 y 1,5 a 1,2 para DDR3)DDR4 también apunta un
cambio en la topologíadescartando los enfoques de doble y triple
canal, cada controladorde memoria está conectado a un módulo
único.
Desventajas
No es compatible con versiones anteriores por diferencias en los
voltajes, interfaz físicay otros factores.Tiene una mayor latencia lo
que reduce su rendimiento.
