1. Universidad “Fermín Toro”
Escuela de Ingeniería
Cabudare, edo. Lara
Deformación de los materiales
(Deslizamiento y manclaje)
Integrante:
FranklinVillalobos CI:24163166
Profesora:CarmenPartidasVillegas
Cabudare 09/06/2015

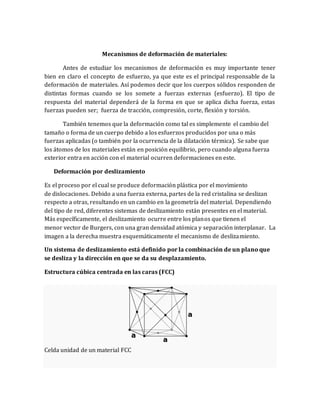

2. Mecanismos de deformación de materiales:
Antes de estudiar los mecanismos de deformación es muy importante tener
bien en claro el concepto de esfuerzo, ya que este es el principal responsable de la
deformación de materiales. Así podemos decir que los cuerpos sólidos responden de
distintas formas cuando se los somete a fuerzas externas (esfuerzo). El tipo de
respuesta del material dependerá de la forma en que se aplica dicha fuerza, estas
fuerzas pueden ser; fuerza de tracción, compresión, corte, flexión y torsión.
También tenemos que la deformación como tal es simplemente el cambio del
tamaño o forma de un cuerpo debido a los esfuerzos producidos por una o más
fuerzas aplicadas (o también por la ocurrencia de la dilatación térmica). Se sabe que
los átomos de los materiales están en posición equilibrio, pero cuando alguna fuerza
exterior entra en acción con el material ocurren deformaciones en este.
Deformación por deslizamiento
Es el proceso por el cual se produce deformación plástica por el movimiento
de dislocaciones. Debido a una fuerza externa, partes de la red cristalina se deslizan
respecto a otras, resultando en un cambio en la geometría del material. Dependiendo
del tipo de red, diferentes sistemas de deslizamiento están presentes en el material.
Más específicamente, el deslizamiento ocurre entre los planos que tienen el
menor vector de Burgers, con una gran densidad atómica y separación interplanar. La
imagen a la derecha muestra esquemáticamente el mecanismo de deslizamiento.
Un sistema de deslizamiento está definido por la combinación de un plano que
se desliza y la dirección en que se da su desplazamiento.
Estructura cúbica centrada en las caras (FCC)
Celda unidad de un material FCC

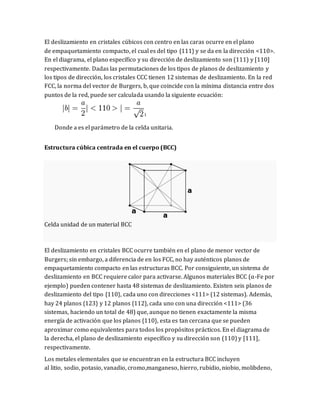

3. El deslizamiento en cristales cúbicos con centro en las caras ocurre en el plano
de empaquetamiento compacto, el cual es del tipo {111} y se da en la dirección <110>.
En el diagrama, el plano específico y su dirección de deslizamiento son (111) y [110]
respectivamente. Dadas las permutaciones de los tipos de planos de deslizamiento y
los tipos de dirección, los cristales CCC tienen 12 sistemas de deslizamiento. En la red
FCC, la norma del vector de Burgers, b, que coincide con la mínima distancia entre dos
puntos de la red, puede ser calculada usando la siguiente ecuación:
1
Donde a es el parámetro de la celda unitaria.
Estructura cúbica centrada en el cuerpo (BCC)
Celda unidad de un material BCC
El deslizamiento en cristales BCC ocurre también en el plano de menor vector de
Burgers; sin embargo, a diferencia de en los FCC, no hay auténticos planos de
empaquetamiento compacto en las estructuras BCC. Por consiguiente, un sistema de
deslizamiento en BCC requiere calor para activarse. Algunos materiales BCC (α-Fe por
ejemplo) pueden contener hasta 48 sistemas de deslizamiento. Existen seis planos de
deslizamiento del tipo {110}, cada uno con direcciones <111> (12 sistemas). Además,
hay 24 planos {123} y 12 planos {112}, cada uno con una dirección <111> (36
sistemas, haciendo un total de 48) que, aunque no tienen exactamente la misma
energía de activación que los planos {110}, esta es tan cercana que se pueden
aproximar como equivalentes para todos los propósitos prácticos. En el diagrama de
la derecha, el plano de deslizamiento específico y su dirección son (110) y [111],
respectivamente.
Los metales elementales que se encuentran en la estructura BCC incluyen
al litio, sodio, potasio, vanadio, cromo,manganeso, hierro, rubidio, niobio, molibdeno,

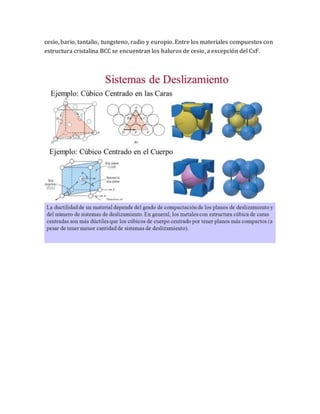

4. cesio, bario, tantalio, tungsteno, radio y europio. Entre los materiales compuestos con
estructura cristalina BCC se encuentran los haluros de cesio, a excepción del CsF.

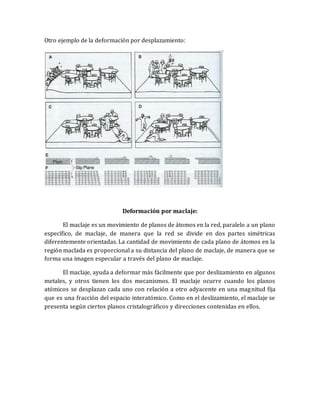

5. Otro ejemplo de la deformación por desplazamiento:
Deformación por maclaje:
El maclaje es un movimiento de planos de átomos en la red, paralelo a un plano
específico, de maclaje, de manera que la red se divide en dos partes simétricas
diferentemente orientadas. La cantidad de movimiento de cada plano de átomos en la
región maclada es proporcional a su distancia del plano de maclaje, de manera que se
forma una imagen especular a través del plano de maclaje.
El maclaje, ayuda a deformar más fácilmente que por deslizamiento en algunos
metales, y otros tienen los dos mecanismos. El maclaje ocurre cuando los planos
atómicos se desplazan cada uno con relación a otro adyacente en una magnitud fija
que es una fracción del espacio interatómico. Como en el deslizamiento, el maclaje se
presenta según ciertos planos cristalográficos y direcciones contenidas en ellos.

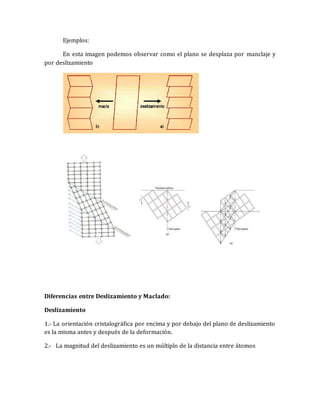

6. Ejemplos:
En esta imagen podemos observar como el plano se desplaza por manclaje y
por deslizamiento
Diferencias entre Deslizamiento y Maclado:
Deslizamiento
1.- La orientación cristalográfica por encima y por debajo del plano de deslizamiento
es la misma antes y después de la deformación.
2.- La magnitud del deslizamiento es un múltiplo de la distancia entre átomos

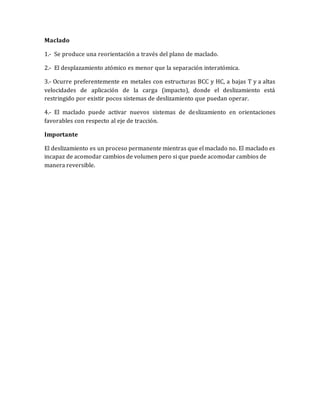

7. Maclado
1.- Se produce una reorientación a través del plano de maclado.
2.- El desplazamiento atómico es menor que la separación interatómica.
3.- Ocurre preferentemente en metales con estructuras BCC y HC, a bajas T y a altas
velocidades de aplicación de la carga (impacto), donde el deslizamiento está
restringido por existir pocos sistemas de deslizamiento que puedan operar.
4.- El maclado puede activar nuevos sistemas de deslizamiento en orientaciones
favorables con respecto al eje de tracción.
Importante
El deslizamiento es un proceso permanente mientras que el maclado no. El maclado es
incapaz de acomodar cambios de volumen pero si que puede acomodar cambios de
manera reversible.
