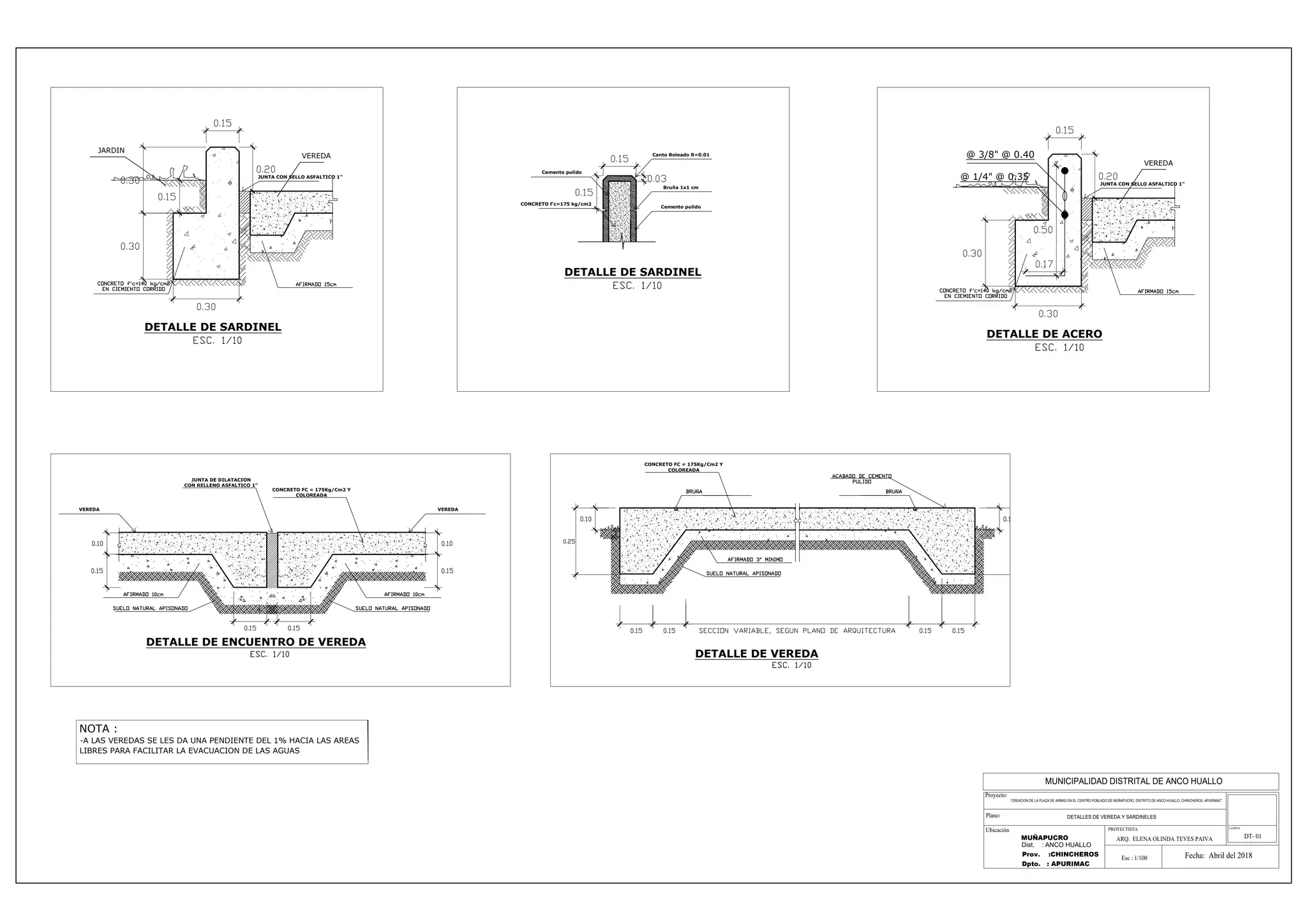

Detalle de veredas y sardinel

1. DETALLE DE SARDINEL
JARDIN
JUNTA CON SELLO ASFALTICO 1"
VEREDA Canto Boleado R=0.01
Bruña 1x1 cm
Cemento pulido
Cemento pulido
DETALLE DE SARDINEL
CONCRETO f'c=175 kg/cm2
VEREDA
VEREDA
JUNTA DE DILATACION
CON RELLENO ASFALTICO 1"
DETALLE DE ENCUENTRO DE VEREDA
CONCRETO FC = 175Kg/Cm2 Y
COLOREADA
DETALLE DE VEREDA
CONCRETO FC = 175Kg/Cm2 Y
COLOREADA
NOTA :
-A LAS VEREDAS SE LES DA UNA PENDIENTE DEL 1% HACIA LAS AREAS
LIBRES PARA FACILITAR LA EVACUACION DE LAS AGUAS
DETALLE DE ACERO
JUNTA CON SELLO ASFALTICO 1"
VEREDA
@ 1/4" @ 0.35
@ 3/8" @ 0.40
MUNICIPALIDAD DISTRITAL DE ANCO HUALLO
DETALLES DE VEREDA Y SARDINELES
Dist. : ANCO HUALLO
Dpto. : APURIMAC
Prov. :CHINCHEROS
Esc : 1/100
Plano:
Proyecto:
Ubicación
Fecha: Abril del 2018
DT- 01
LAMINA
ARQ. ELENA OLINDA TEVES PAIVA
PROYECTISTA
MUÑAPUCRO
“CREACION DE LA PLAZA DE ARMAS EN EL CENTRO POBLADO DE MUÑAPUCRO, DISTRITO DE ANCO-HUALLO, CHINCHEROS, APURIMAC”
