Los rayos X son radiación electromagnética ionizante que interactúa con la materia y se utilizan para formar imágenes radiográficas a través de diferentes técnicas como periapical, bite wing, y oclusales, cada una con sus propias indicaciones clínicas. La radioprotección es esencial, y se mide mediante la dosimetría, mientras que se describen las angulaciones y tiempos de exposición adecuados para diversas radiografías dentales. La interpretación de las radiografías implica un análisis sistemático de la corona, raíces, espacios periodontales, y estructuras adyacentes.

1. RAYOS

2. • Los Rayos X son un tipo de radiación electromagnética ionizante que,
debido a su pequeña longitud de onda, tienen capacidad de interacción
con la materia.
• Cuanto menor es la longitud de onda de los rayos, mayores son su
energía y poder de penetración.
PRINCIPIOS FISICOS
• Son disparados del tubo de rayos hacia una
placa y se atenúan a medida que pasan a través
del cuerpo de la persona.
• Forman imágenes radiopacas o radiolúcidas.

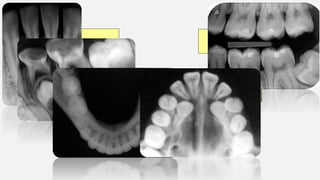

3. TIPOS DE RADIOGRAFÍAS INTRAORALES
Interproximal o aleta mordible
Oclusales
Periapicales o dentoalveolar

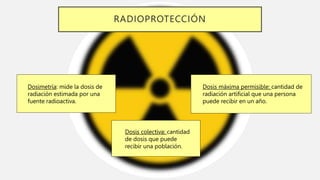

4. RADIOPROTECCIÓN
Dosimetría: mide la dosis de
radiación estimada por una
fuente radioactiva.
Dosis colectiva: cantidad
de dosis que puede
recibir una población.
Dosis máxima permisible: cantidad de
radiación artificial que una persona
puede recibir en un año.

5. MEDIDAS RADIOPROTECTORAS
PARA EL PROFESIONAL

6. TÉCNICAS RADIOGRÁFICAS INTRAORALES
Técnica de fitzgerald/paralelismo
Técnica de Clark
Técnica bite wing
Técnica Oclusal

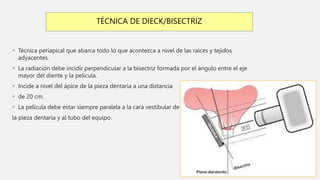

7. TÉCNICA DE DIECK/BISECTRIZ
 Técnica periapical que abarca todo lo que acontezca a nivel de las raíces y tejidos
adyacentes.
 La radiación debe incidir perpendicular a la bisectriz formada por el ángulo entre el eje
mayor del diente y la película.
 Incide a nivel del ápice de la pieza dentaria a una distancia
 de 20 cm.
 La película debe estar siempre paralela a la cara vestibular de
la pieza dentaria y al tubo del equipo.

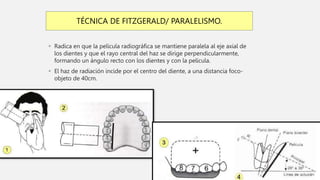

8.  Radica en que la película radiográfica se mantiene paralela al eje axial de
los dientes y que el rayo central del haz se dirige perpendicularmente,
formando un ángulo recto con los dientes y con la película.
 El haz de radiación incide por el centro del diente, a una distancia foco-
objeto de 40cm.
TÉCNICA DE FITZGERALD/ PARALELISMO.

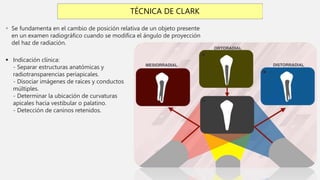

9. TÉCNICA DE CLARK
 Se fundamenta en el cambio de posición relativa de un objeto presente
en un examen radiográfico cuando se modifica el ángulo de proyección
del haz de radiación.
 Indicación clínica:
- Separar estructuras anatómicas y
radiotransparencias periapicales.
- Disociar imágenes de raíces y conductos
múltiples.
- Determinar la ubicación de curvaturas
apicales hacia vestibular o palatino.
- Detección de caninos retenidos.

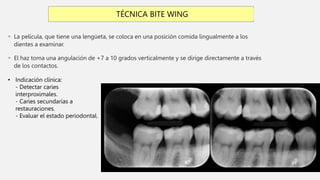

10.  La película, que tiene una lengüeta, se coloca en una posición comida lingualmente a los
dientes a examinar.
 El haz toma una angulación de +7 a 10 grados verticalmente y se dirige directamente a través
de los contactos.
TÉCNICA BITE WING
• Indicación clínica:
- Detectar caries
interproximales.
- Caries secundarias a
restauraciones.
- Evaluar el estado periodontal.

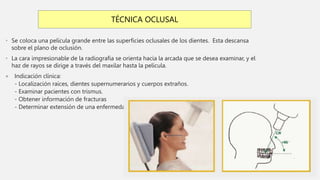

11. • Se coloca una película grande entre las superficies oclusales de los dientes. Esta descansa
sobre el plano de oclusión.
• La cara impresionable de la radiografia se orienta hacia la arcada que se desea examinar, y el
haz de rayos se dirige a través del maxilar hasta la película.
 Indicación clínica:
- Localización raíces, dientes supernumerarios y cuerpos extraños.
- Examinar pacientes con trismus.
- Obtener información de fracturas
- Determinar extensión de una enfermedad.
TÉCNICA OCLUSAL

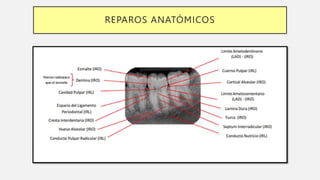

12. REPAROS ANATÓMICOS

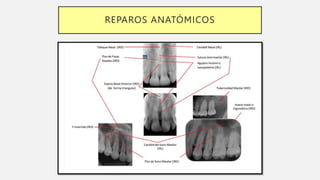

13. REPAROS ANATÓMICOS

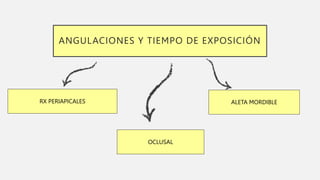

14. ANGULACIONES Y TIEMPO DE EXPOSICIÓN
RX PERIAPICALES
OCLUSAL
ALETA MORDIBLE

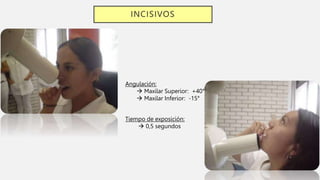

15. INCISIVOS
Angulación:
 Maxilar Superior: +40°
 Maxilar Inferior: -15°
Tiempo de exposición:
 0,5 segundos

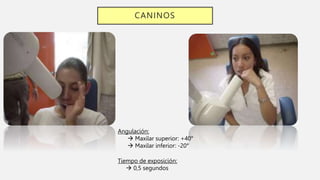

16. CANINOS
Angulación:
 Maxilar superior: +40°
 Maxilar inferior: -20°
Tiempo de exposición:
 0,5 segundos

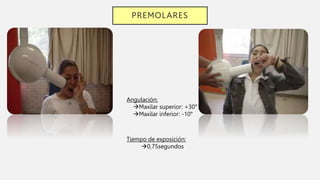

17. PREMOLARES
Angulación:
Maxilar superior: +30°
Maxilar inferior: -10°
Tiempo de exposición:
0,75segundos

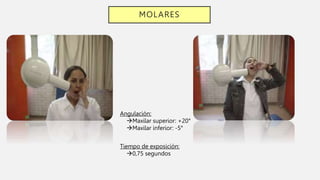

18. MOLARES
Angulación:
Maxilar superior: +20°
Maxilar inferior: -5°
Tiempo de exposición:
0,75 segundos

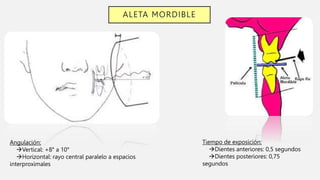

19. ALETA MORDIBLE
Angulación:
Vertical: +8° a 10°
Horizontal: rayo central paralelo a espacios
interproximales
Tiempo de exposición:
Dientes anteriores: 0,5 segundos
Dientes posteriores: 0,75
segundos

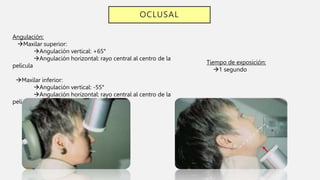

20. OCLUSAL
Angulación:
Maxilar superior:
Angulación vertical: +65°
Angulación horizontal: rayo central al centro de la
película
Maxilar inferior:
Angulación vertical: -55°
Angulación horizontal: rayo central al centro de la
película
Tiempo de exposición:
1 segundo

21. INTERPRETACIÓN RADIOGRÁFICA
 Comenzar por la corona.
 Analizar las raíces.
 Continuar por el espacio del ligamento periodontal.
 Analizar la integridad de la cortical alveolar.
 Evaluar el hueso que rodea las piezas dentarias.
 Observar estructuras anatómicas adyacentes.
