Este documento describe los componentes básicos de los conductores eléctricos, incluyendo el alma o elemento conductor, el aislamiento y las cubiertas protectoras. También describe varias herramientas y materiales como navajas, pelacables, cintas aislantes y conectores. Explica cómo realizar empalmes eléctricos como la unión de cables, derivaciones y prolongaciones, así como el proceso correcto de pelar un cable sin dañar el conductor.

4. MATERIALES Cintas aislantes Conectores Terminales termoencogibles

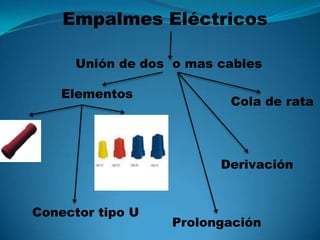

5. Empalmes Eléctricos Unión de dos o mas cables Elementos Cola de rata Derivación Conector tipo U Prolongación

6. PELAR EL CABLE DE FORMA CORRECTA Usar las herramientas adecuadas Cuidando de no dañar el metal. Se retirar el tramo, cuidando no herirse

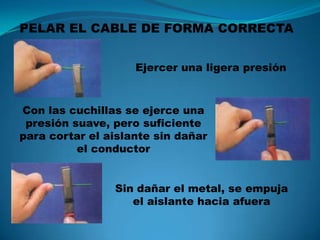

7. PELAR EL CABLE DE FORMA CORRECTA Ejercer una ligera presión Con las cuchillas se ejerce una presión suave, pero suficiente para cortar el aislante sin dañar el conductor Sin dañar el metal, se empuja el aislante hacia afuera

8. PELAR EL CABLE DE FORMA CORRECTA Seleccionando el diámetro correcto, se colocan las cuchillas en el área que se desea retirar Luego aprieta la pinza para retirar el aislante

9. Empalme cola de rata Alambre 2 1 4 3

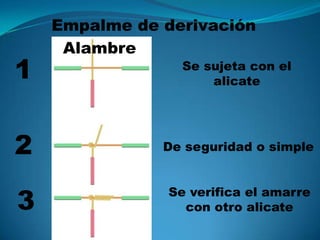

10. Empalme de derivación Alambre 1 Se sujeta con el alicate 2 De seguridad o simple 3 Se verifica el amarre con otro alicate

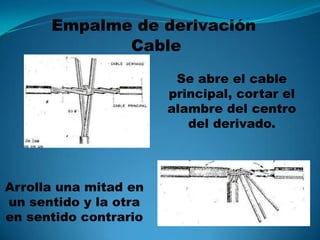

11. Empalme de derivación Cable Se abre el cable principal, cortar el alambre del centro del derivado. Arrolla una mitad en un sentido y la otra en sentido contrario

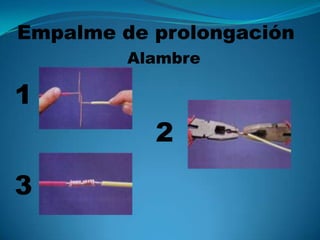

12. Empalme de prolongación Alambre 1 2 3

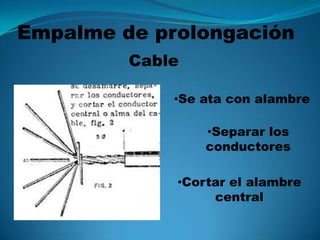

14. Separar los conductores

16. Retirar el atado

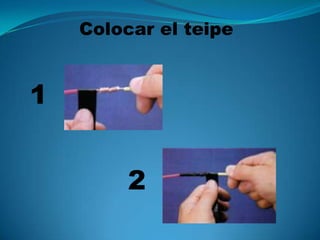

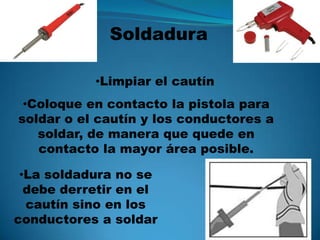

18. Coloque en contacto la pistola para soldar o el cautín y los conductores a soldar, de manera que quede en contacto la mayor área posible.
