1. BOBINADOS
CICLO GRADO
MEDIO
1

2. INDICE
CONCEPTOS GENERALES:
1 - Generación de F.E.M. …………………………………………………….. 4
2 - Bobinas …………………………………………………………………… 4
3 - Conceptos de paso polar y paso de ranura. ……………………………….. 4
4 - Bobinados de una y de dos capas por ranura ……………………………… 5
5 - Bobinados abiertos. ……………………………………………………….. 5
6 - Velocidad eléctrica. Frecuencia de una F.E.M. alterna …………………… 5
BOBINADOS DE CORRIENTE ALTERNA
1.- Condiciones de los bobinados de C.A. …………………………………… 6
2.- Conexión de los conductores de una bobina.
Tipos de bobinados..………………………………………………… 6
3.- Bobinados por polos y por polos consecuentes …………………………. 7
4.- Conexión de los grupos de una fase. …………………………………….. 7
5.- Número de ranuras por polo y fase. …………………………………….. 8
6.- Número de bobinas por grupo…………………………………………… 8
7.- Extremos de las fases y distancia entre fases. ……………………………. 8
8.- Determinación de los principios de un devanado trifásico. ……………… 9
9.- Verificación de las conexiones de las fases ……………………………… 9
BOBINADOS CONCENTRICOS
1.- Características de los bobinados concéntricos…………………………… 10
2.- Posibilidad de ejecución de un bobinado concéntrico…………………… 11
2 - 1.- En los bobinados por polos. …………………………………. 11
2 - 2.- En los bobinados por polos consecuentes. …………………… 11
3.- Número de bobinas por grupo. …………………………………………. 11
4.- Amplitud de grupo. ……………………………………………………… 12
5.- Proceso de cálculo de un bobinado concéntrico polifásico. …………….. 12
6.- Indicaciones para el trazado. ……………………………………………. 12
7.- Bobinados concéntricos monofásicos. ………………………………….. 13
8.- Ejemplos de bobinados concéntricos. …………………………………… 14 - 18
2

3. BOBINADOS EXCÉNTRICOS
1.- Generalidades.
2.- Bobinados enteros y fraccionarios.
3.- Bobinados enteros
3 - 1.- Bobinados imbricados de una capa
3 - 1 -a.- Fundamento de estos bobinados
3 - 1 -b.- Proceso de cálculo de estos bobinados
Ejemplos de este tipo de bobinados
3 - 2.- Bobinados imbricados de dos capas
3 - 2 -a.- Fundamento de estos bobinados
3 - 2 -b.- Proceso de cálculo de estos bobinados.
Ejemplos de este tipo de bobinados
4.- Bobinados imbricados fraccionarios.... .
4 - 1.- Bobinados fraccionarios simétricos
4 - 2.- Condición de simetría.
4 - 3.- Distribución de las bobinas en las grupos
4 - 4.- Proceso de cálculo de un bobinado fraccionario simétrico
Ejemplos de este tipo de bobinados
BOBINADOS ONDULADOS DE CORRIENTE ALTERNA:
1.- Generalidades..
2.- Construcción de estos bobinados
3.- Posibilidad de ejecución.
4.- Paso resultante, Paso de conexión.
5.- Proceso de cálculo de un bobinado ondulado
6.- Paso resultante. Paso de conexión.
Ejemplos de este tipo de bobinados
BOBINADOS MONOFASICOS
1.- Introducción.
2.- Bobinados separados.
3.- Bobinados superpuestos.
Ejemplos de este tipo de bobinados.
BOBINADOS PARA MOTORES DE DOS VELOCIDADES
l.- Introducción.
2.- Bobinado único (conexión Dahlander)
2 - 1.- Ejecución de estos bobinados.
2 - 2.- Conmutación del número de polos
2 - 9.- Principios de las fases.
2 - 4.- Conexión de las fases.
2 - 4 -1.- Conexión estrella-doble estrella.
2 - 4 -2.- Conexión triángulo-doble estrella.
3

4. RELACIÓN DE ABREVIATURAS EMPLEADAS.
Yp Paso polar.
Yk Paso de ranura o ancho de bobina.
Y Paso resultante (bobinados ondulados)
Yc Paso de conexión (bobinados ondulados)
Y90 Paso de principios de fase (bobinados bifásicos)
Y120 Paso de principios de fase (bobinados trifásicos)
Mc Paso de cuadro (bobinados fraccionarios)
m Amplitud (bobinados concéntricos)
PP Bobinado por polos
PPC Bobinado por polos consecuentes.
2p Número de polos.
P Pares de polos.
Q Número de fases,
K Número de ranuras.
B Número de bobinas.
Gf Número de grupos por fase.
G Número de grupos totales.
U Número de bobinas por grupo.
F Frecuencia.
Kpq Número de ranuras por polo y fase.
4

5. CONCEPTOS GENERALES:
1.- Generación de la F.E.M.
a/ En un conductor; Es necesario que dicho conductor se encuentre en el interior de un
campo magnético y que exista un movimiento relativo entre ambos (puede ser el conductor el que
se mueva mientras que el campo permanece fijo, o viceversa)
El valor de esta F.E.M. inducida en el conductor es:
e = B.l.v
y su polaridad se determina mediante la aplicación de la regla de la mano derecha.
b/ En una espira; La espira está constituida por dos conductores, en los que se inducen
f,e.m,s. que han de sumarse, para lo cual es necesario que dichos conductores, que reciben el
nombre de ACTIVOS, se encuentren bajo polos de nombre contrario.
La parte de conductor que los une, recibe el nombre de cabeza de espira
2.- Bobinas:
Son los conjuntos compactos de espiras que unidos entre si constituyen el bobinado
inducido de una máquina.
El valor de la F.E.M. que se induce en una bobina tiene las siguiente expresión
eB = 2.N.B.l.v
3.-Conceptos de paso polar y paso de ranura:
a/ Paso polar; Es la distancia que existe entre los ejes de dos polos consecutivos expresada
en nº de ranuras. Su valor corresponde a la siguiente expresión:
K
Yp =
2p
b/ Ancho de bobina o paso de ranura. Para que en una bobina se sumen las f.e.m.s,
inducidas en la totalidad de los conductores, es preciso que en todo instante los dos lados activos
de cada espira de esa bobina se encuentren situados simultáneamente bajo polos de nombre
contrario. Para ello es necesario que el ancho de bobina, es decir el nº de ranuras que hay que
saltar para ir de un lado activo de la bobina al otro, sea aproximadamente igual al paso polar. Por lo
tanto tendremos:
YK ≈ Yp
5

6. c) Paso diametral, acortado y alargado. El paso de ranura se llama diametral cuando
coincide con el paso polar es decir:
Yk = Yp
Se llama paso acortado cuando YK  Yp , bien porque Yp no es entero o por razones
constructivas o de funcionamiento. Paso alargado es cuando Yk  Yp
4.-Bobinados de una y de dos capas por ranura:
Los bobinados de le máquinas eléctricas, van alojados en huecos practicados sobre la
periferia interior del estator, si es este el que soporta dicho bobinado o bien sobre la periferia
exterior del rotor en el caso de tener que alojarlo en esta parte de la máquina. En cualquier caso
estos huecos reciben el nombre de ranuras y se distribuyen uniformemente a lo largo de la periferia
del rotor o del estator.
Según el nº de lados activos de bobinas distintas que encontremos alojados en cada ranura,
podemos clasificar los bobinados en:
1.- Bobinados de una capa: Son aquellos en los que solo existe un haz activo por ranura. En
este tipo de bobinados cada bobina ocupará dos ranuras.
B = K/2
2.- Bobinados de dos capas: En este tipo, de bobinados tendremos dos haces activos por
ranura. La capa que está al fondo de la ranura se llama inferior o interior y la que se encuentra junto
al entrehierro se llama superior o exterior.
Cada bobina tiene un lado en la capa inferior y otro en la superior. En este caso el nº de
bobinas será
B=K
5.- Bobinados Abiertos:
Las máquinas de corriente alterna tienen bobinados abiertos, pues cada una de sus fases
presenta dos extremos libres, principio y final, que se llevan a la placa de bornas o al colector de
anillos.
6

7. 6.- Velocidad eléctrica. Frecuencia de una F.E M, alterna.
Para generar una f.e.m. alterna debemos hacer girar un conductor en el seno de un campo
magnético uniforme y fijo.
De esta forma obtendremos una señal completa cada vez que demos una vuelta, por lo tanto
la frecuencia de la señal, será el nº de vueltas que demos por segundo.
Es decir: f = n/60 n en r.p.m.
Si colocamos dos pares de polos en lugar del único que tenemos hasta ahora la frecuencia de
la señal será el doble (manteniendo la misma velocidad) pues en ceda vuelta avanzaremos dos
ciclos eléctricos completos.
De forma general tendremos:
f = p. n/60
BOBINADOS DE CORRIENTE ALTERNA.
1.-Condiciones de los bobinados de corriente alterna:
Todas las fases deberán tener el mismo nº de espiras por fase.
En los bobinados con circuitos paralelos todas las ramas deben tener igual resistencia y
producir f.e.m.s. iguales.
Las fases deben estar defasadas el ángulo característico del sistema al que correspondan.
2.-Conexión de los conductores activos de una bobina. Tipos de bobinados
Sean los conductores activos A B C D E F
que se encuentran bajo dos polos de nombre
contrario y son consecutivos, nos
encontramos que los podemos conectar de
dos formas distintas manteniendo igual f.e,m.
resultante entre principio y final de cada
grupo.
Como vemos podemos conseguir el
mismo resultado con dos formas
constructivas diferentes.
Esto permite dividir los bobinados en
dos grandes grupos:
Bobinados Concéntricos; Son
aquellos bobinados en los lados activos de
una misma fase situados frente a polos
consecutivos, son unidos por cabezas
concéntricas formando así verdaderos grupos
de bobinas
7

8. Bobinados Excéntricos: Son aquellos en los cuales los lados activos de una misma fase
situados frente a polos consecutivos irán unidos mediante un solo tipo de cabezas de forma que el
bobinado está constituido por un determinado nº de bobinas iguales.
3.-Bobinados por polos y por polos consecuentes:
El conjunto de bobinas que unen los lados activos de una misma fase, situados enfrente a
polos consecutivos recibe el nombre de grupo.
Según el nº de grupos que conforman cada fase de los bobinados de C.A. se clasifican en:
Bobinados por polos: Son equellos bobinados en los que en cada fase hay tantos grupos
como nº de polos, por lo tanto:
Gf = 2p G = 2pq
Las f.e.m. generadas son alternativamente de sentido contrario, de manera que
si en un grupo el sentido es horario, en el siguiente será antihorario.
Bobinados por polos consecuentes; Un bobinado se dice ejecutado por
polos consecuentes cuando el nº de grupos que lo componen es igual al nº de pares de polos.
Por tanto tendremos: Gf = p G = pq
La característica constructiva de estos bobinados es que todos los
lados activos de una misma fase colocados bajo un mismo polo, son unidos
a los lados activos de esa misma fase situados frente a un sólo polo vecino
al primero, sea el anterior o el posterior.
Esto da lugar a que todos los lados activos de los grupos de una
misma fase, generen f.e.m.s, con el mismo sentido instantáneo, bien sea
horario o antihorario.
4.- Conexión de los grupos de una fase:
De acuerdo con lo anteriormente expuesto, existen dos reglas para la correcta conexión de
los grupos de una fase.
En los bobinados por polos: Se unirá el final del primer grupo con el final del segundo
grupo, el principio de este con el principio del tercero, el final del tercero con el final del cuarto,
etc.
Esto es que se une final con final y principio con principio
En los bobinados por polos consecuentes: Se unirá el final del primer grupo con el
principio del segundo; el final de este con el principio del tercero, el final del tercero con el
principio del cuarto, etc. Es decir: Se une final con principio.
8

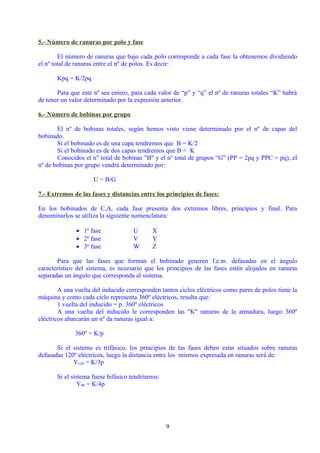

9. 5.- Número de ranuras por polo y fase
El número de ranuras que bajo cada polo corresponde a cada fase la obtenemos dividiendo
el nº total de ranuras entre el nº de polos. Es decir:
Kpq = K/2pq
Para que este nº sea entero, para cada valor de “p” y “q” el nº de ranuras totales “K” habrá
de tener un valor determinado por la expresión anterior.
6.- Número de bobinas por grupo
El nº de bobinas totales, según hemos visto viene determinado por el nº de capas del
bobinado.
Si el bobinado es de una capa tendremos que B = K/2
Si el bobinado es de dos capas tendremos que B = K
Conocidos el n" total de bobinas "B" y el nº total de grupos “G” (PP = 2pq y PPC = pq), el
nº de bobinas por grupo vendrá determinado por:
U = B/G
7.- Extremos de las fases y distancias entre los principios de fases:
En los bobinados de C,A, cada fase presenta dos extremos libres, principios y final. Para
denominarlos se utiliza la siguiente nomenclatura:
• 1ª fase U X
• 2ª fase V Y
• 3ª fase W Z
Para que las fases que forman el bobinado generen f.e.m. defasadas en el ángulo
característico del sistema, es necesario que los principios de las fases estén alojados en ranuras
separadas un ángulo que corresponda al sistema.
A una vuelta del inducido corresponden tantos ciclos eléctricos como pares de polos tiene la
máquina y como cada ciclo representa 360º eléctricos, resulta que:
1 vuelta del inducido = p. 360º eléctricos
A una vuelta del inducido le corresponden las "K" ranuras de la armadura, luego 360º
eléctricos abarcarán un nº da ranuras igual a:
360º = K/p
Si el sistema es trifásico, los principios de las fases deben estar situados sobre ranuras
defasadas 120º eléctricos, luego la distancia entre los mismos expresada en ranuras será de:
Y120 = K/3p
Si el sistema fuese bifásico tendríamos:
Y90 = K/4p
9

10. 8.- Determinación de los principios en un devanado trifásico
En un devanado trifásico, pueden ser tomados como principio de una fase
determinada todas las ranuras separadas un ángulo correspondiente a un ciclo completo. En una
máquina multipolar, existen varias ranuras en tales condiciones. Para determinarlas, se prepara un
cuadro con tres columnas una para cada fase, y con tantas líneas como pares de polos tenga la
máquina. Conociendo el paso de principios de fase (Y120), comenzaremos colocando un 1 en el
cuadro superior izquierdo, para posteriormente en sentido de le escritura, ir situando los números
que se obtienen al ir añadiendo sucesivamente el paso de principios.
Así obtendremos en cada columna los números de las ranuras que pueden ser los principios
de fase, eligiendo de entre ellos los mas interesantes, con la precaución de que cada uno de ellos
pertenezca a una columna distinta.
Si el bobinado es estatórico, conviene elegir la construcción que exija cables de salida a la
placa de bornas lo mas cortos posibles. Si el bobinado es rotórico conviene elegir la construcción de
principios equidistantes geométricamente con el fin de equilibrarlo dinámicamente.
U V W →K/3P
1 ↓ K/P
9.- Verificación de las conexiones de las fases.
Sobre el esquema podemos comprobar si la conexión entre las bobinas de las distintas fases
es o no correcta sin mas que verificar que se forma el nº de polos correctos de la máquina al hacer
circular imaginariamente las corrientes por los devanados, teniendo en cuenta el sentido de
recorrido de acuerdo con la polaridad de cada fase en el instante elegido.
Para la comprobación de los bobinados trifásicos, tendremos en cuenta que una fase tiene
siempre polaridad contraria a otras dos, por lo que al hacer circular las corrientes por las tres fases
del bobinado deberemos dar sentidos positivos en dos de ellas y negativo en la otra.
10

11. BOBINADOS CONCENTRICOS
Tal como ya fue definido, un bobinado es concéntrico cuando los lados activos de una
misma fase situados frente a polos consecutivos, son unidos mediante conexiones o cabezas
concéntricas.
Los bobinados concéntricos pueden ser construidos por polos o por polos consecuentes.
Tomemos un ejemplo de una máquina de cuatro polos en la que el nº de ranuras por polo y
fase es cuatro.
Si lo ejecutásemos por polos, el bobinado seria como sigue:
Y si fuese por polos consecuentes:
11

12. 1.- Características de los bobinados concéntricos
Bobinados concéntricos monofásicos; Se ejecutan siempre por polos
Bobinados concéntricos trifásicos; Se ejecuten por polos consecuentes salvo en aquellos
casos. en los que el nº de polos es 2
Bobinados concéntricos trifásicos con nº impar de pares de polos; En estos casos es
necesario colocar un grupo mixto, cuyas dos mitades pertenecen a distinto plano de cabezas de
bobina, es decir que medio grupo tiene sus cabezas en el lado exterior y el otro medio en el
interior.
Para la buena marcha en la ejecución de estos bobinados, se preparan primero los grupos
interiores, luego el grupo mixto y después los exteriores
2.- Posibilidad de ejecución de un bobinado concéntrico
En primer lugar determinaremos el nº de ranuras por polo y fase del bobinado, es decir el
Kpq
Dependiendo del valor calculado y del tipo de bobinado a realizar, se nos pueden plantear
los siguientes casos:
En los bobinados por polos: El Kpq debe ser forzosamente entero. Si es par, todos los
grupos tendrán el mismo nº de bobinas, si es impar, es necesario recurrir a una de las siguientes
soluciones:
Preparar dos grupos iguales, pero con la bobina exterior formada por un nº de espiras
mitad que las restantes y colocarlos de forma seguida y con las dos medias bobinas
alojadas en una única ranura.
Ejemplo; La ranura "B" está compartida por las dos
medias bobinas exteriores de dos grupos vecinos de la misma
fase.
Preparar grupos desiguales, de manera que la mitad de los grupos tenga una bobina
mas que los restantes y colocar alternativamente grupos con distinto nº de bobinas.
Ejemplo: El primer grupo está formado por las bobinas
A y B, sin embargo el siguiente grupo está formado sólo por C
En los bobinados por polos consecuentes; Es conveniente que el Kpq sea entero, par o
impar, ya que en cualquiera de los casos puede ser ejecutado con grupos iguales formados por un nº
entero de bobinas.
Sin embargo en algunos casos se presentan bobinados poco corrientes, cuyo nº de ranuras
por polo y fase tiene un valor entero mas media unidad, en estos casos, puede adoptarse la solución
"a" del apartado anterior.
12

13. 3.- Número de bobinas por grupo
Salvo en las excepciones señaladas en el apartado anterior, los bobinados concéntricos son
siempre ejecutados en una sola capa, por lo tanto tendremos que:
B = K/2 de donde U = B/G = K/2G
Cuando el bobinado sea por polos tendremos:
G = 2Pq por lo tanto U = K/4pq
Cuando el bobinado sea por polos consecuentes tendremos:
G = pq por lo tanto U = K/2pq
4.- Amplitud de grupo
Se entiende como amplitud de grupo el nº de ranuras libres que quedan en el interior de un
grupo.
Sabemos que en un paso polar debe haber Kpq ranuras por cada una de las fases.
Si empezamos a contar el paso polar desde el comienzo del primer grupo, recorremos en
primer lugar la Kpq ranuras correspondientes a este grupo, a continuación y en su interior, podemos
alojar las Kpq ranuras de las fases restantes, completando asi el paso polar.
Según hemos dicho en el interior del grupo tendremos un nº de ranuras que será igual a la
amplitud y cuyo valor vendrá determinado por:
m = (q-1) Kpq
5.- Proceso de cálculo de un bobinado concéntrico polifásico
Los datos necesarios para le ejecución del bobinado serán:
- Nº de polos.
- Nº de fases.
- Nº de ranuras.
El proceso a seguir en el cálculo será el siguiente:
1 De acuerdo con el nº de fases y el nº de polos se determinará el tipo de bobinado.
2 Calculamos el Kpq y vemos si es posible su ejecución.
3 Calculamos el nº total de grupos, recordando que si este nº fuese impar y el bobinado se
ejecutase por polos consecuentes, será necesario la colocación de un grupo mixto.
4 Calculamos el nº de bobinas que componen cada grupo.
5 Determinaremos la amplitud de grupo,
6 Calculamos el cuadro de principios de fases y elegimos los mas convenientes.
13

14. 6.- Indicaciones para el trazado
l.- Para distinguir las distintas líneas se utilizarán colores o diferentes trazos.
2.- Deben colocarse para cada fase tantos lados activos como ranuras por polo y fase
hasta completar la armadura. Si alguna de las ranuras ha de estar ocupada por dos lados
activos de medias bobinas pertenecientes a distintas fases, se tendrá en cuenta como
excepción de lo anterior.
3.- En los bobinados por polos los lados activos de grupos consecutivos
pertenecientes e una misma fase, se encuentran colocados dentro de ranuras vecinas. Si el
bobinado es por polos consecuentes, los lados activos de dos grupos consecutivos de la
misma fase, se encuentran separados una distancia igual a la amplitud.
4.- En los bobinados por polos todos los grupos de la misma fase, tienen colocadas
sus cabezas en el mismo plano, mientras que en los bobinados por polos consecuentes, esto
no ocurre, y se nos pueden plantear dos casos:
Si el nº de pares de polos es par, los grupos de una fase tienen colocadas sus cabezas
en ambos planos alternativamente.
Si p es impar es necesario disponer de un grupo mixto, razón por lo cual no es
uniforme la distribución de las cabezas de las bobinas.
En este caso se dibuja primero la fase que contiene el grupo mixto colocando
primero un grupo con sus cabezas en el plano interior, luego el grupo exterior y después un
tercero cuyas cabezas pertenezcan ambos planos.
5.- Se procede a la conexión de los grupos, teniendo en cuenta que si el bobinado es
por polos se unirán final con final y principio con principio y si el bobinado es por polos
consecuentes se unirán final con principio.
6.- Comprobaremos sobre el propio esquema la formación del nº de polos de la
máquina.
7.- Bobinados concéntricos monofásicos
Este tipo de bobinados se construyen siempre por polos.
El bobinado ocupa solo las dos terceras partes del las ranuras del estator, por lo que:
2K
K
U = B/G = 3 2 =
2P 6P
Por lo tanto tenemos que U = m = K/6p valor que deber ser entero para. que sea posible la
ejecución del bobinado.
14

15. BOBINADO CONCENTRICO, POR POLOS - 24 RANURAS - 2 POLOS
Forma: Concéntrico, por polos
Nº de ranuras: K = 24
Nº de polos: 2p = 2
Nº de fases: q=3
Nº de ranuras por polo y fase:
K 24
K pq = = =4
2 pq 2.3
Nº de bobinas:
K 24
B= = = 12
2 2
Nº de grupos del bobinado:
G = 2p.q = 2.3 = 6
Nº de bobinas por grupo:
N º bobinas B 12
U= = = =2
grupo G 6
Amplitud del grupo
m = (q - 1) 2.U = (3 - 1) 2. 2 = 8
Pasos de bobina:
Y1 = m + 1 = 8 + 1 = 9
Y3 = m + 3 = 8 + 3 = 11
Cuadro de Principios de fase:
U V W K 24
= =8
1 9 17 3p 3
15

16. Sentido de las f.e.m.
Si elegimos
el tiempo t1
del sistema
trifásico de
la figura
tenemos
que:
Las
fases R y S
están por
encima del
eje de las
“X” por lo
tanto serán
positivas,
mientras
que “T” se halla por debajo, por lo que será negativa.
Por todo esto podemos concluir con que la intensidad entrará por “U” y saldrá por “X”, entrará por
“V” y saldrá por “Y” y entrará por “Z” y saldrá por “W”
16

17. BOBINADO CONCÉNTRICO POR POLOS CONSECUENTES
Forma: Concéntrico, por polos consecuentes
Nº de ranuras: K = 24
Nº de polos: 2p = 4
Nº de fases: q=3
Nº de ranuras por polo y fase:
K 24
K pq = = =4
2 pq 2.3
Nº de bobinas:
K 24
B= = = 12
2 2
Nº de grupos del bobinado:
G = p.q = 2.3 = 6
Nº de bobinas por grupo:
N º bobinas B 12
U= = = =2
grupo G 6
Amplitud del grupo
m = (q - 1) .U = (3 - 1) . 2 = 4
Pasos de bobina:
Y1 = m + 1 = 8 + 1 = 9
Y3 = m + 3 = 8 + 3 = 11
Cuadro de Principios de fase:
K 24 K 24
= =4 = =12
3p 6 → p 4
↓
U V W
1 5 9
13 17 21
17

18. 18

19. ESTRELLA DE F.EM.
Es conveniente representar en una circunferencia de 360 º E las f.e.m. inducidas en todos los
haces activos del bobinado para estudiar la generación de un sistema polifásico, analizando su total
equilibrio y verificando el ángulo del sistema.
Cálculo del ángulo eléctrico entre dos ranuras.
K ………….. 360 P ºE
1 ………….. X
X = 360P / K = 360.1 / 24 = 15 º
Cálculo del número de divisiones de la circunferencia eléctrica
360 360 K 24
N º de divisiones = = = = = 24
X 360 P P 1
K
Cálculo de vueltas de la estrella
Tantas como pares de polos V=1
19

20. Sentido de las f.e.m.
Si elegimos el
tiempo t1 del
sistema
trifásico de la
figura
tenemos que:
Las
fases R y S
están por
encima del eje
de las “X” por
lo tanto serán
positivas,
mientras que
“T” se halla
por debajo, por lo que será negativa.
Por todo esto podemos concluir con que la intensidad entrará por “U” y saldrá por “X”, entrará por
“V” y saldrá por “Y” y entrará por “Z” y saldrá por “W”
20
