Este documento describe los interruptores termomagnéticos, sus características, normas, componentes internos y curvas de operación. Explica que su objetivo principal es proteger los conductores eléctricos de sobrecorrientes y cortocircuitos mediante protecciones térmica y magnética. También cubre interruptores diferenciales y sus características.

1. INTERRUPTORES TERMOMAGNETICOSINTERRUPTORES TERMOMAGNETICOS

2. INTERRUPTORESINTERRUPTORES
TERMOMAGNETICOSTERMOMAGNETICOS
• Su objetivo principal es la protección de los
conductores eléctricos, al proteger los conductores
también estamos protegiendo nuestros equipos.
• Como su nombre lo dice tienen una protección
térmica para evitar sobrecorrientes y una
protección magnética para evitar cortocircuitos.

3. Normas InternacionalesNormas Internacionales
• CEI EN 60898
Norma para
instalaciones domiciliarias.
• CEI EN 60947-2
Norma para instalaciones
industriales.

4. Características de los InterruptoresCaracterísticas de los Interruptores
TermomagnéticosTermomagnéticos
 Voltaje Nominal (V).Voltaje Nominal (V).
 Intensidad Nominal (A).Intensidad Nominal (A).
 Capacidad de cortocircuito (kA).Capacidad de cortocircuito (kA).
 Número de polosNúmero de polos
 Tipo de InterruptorTipo de Interruptor

5. LAB. DE MAQ. ELECT. II
Entre las normas eléctricas mas utilizadas se pueden citar:
* National Electrical Code (NEC)
* American National Standards Institute (ANSI)
* National Electrical Manufacturers Association (NEMA)
* The Institute of Electrical and Electronics Engineeres Inc.
(IEEE)
Dentro de las normas europeas, las más conocidas en nuestro país
son:
* DIN, normas Alemanas generales, dentro de las cuales las
normas VDE se dedican a los equipos eléctricos (Verband
Deutscher Elektrotechnoker)
* British Standard (BS)
* Union Technique d'Electricité (UTE)
* International Electrotechnical Comisión (IEC)
-simbologia Electrica Norma IEC-1082-1

6. Características Internas de losCaracterísticas Internas de los
Interruptores TermomagnéticosInterruptores Termomagnéticos
Maneta
Cámara de
extinción de arco
Elemento bimetálico
Seguro o traba
Bobina magnética
Pistón de bobina
Contacto Interno

7. LAB. DE MAQ. ELECT. II

8. LAB. DE MAQ. ELECT. II

9. LAB. DE MAQ. ELECT. II

10. Curvas de Operación de los InterruptoresCurvas de Operación de los Interruptores
(Según la norma CEI EN 60898)(Según la norma CEI EN 60898)
• Curva B: para circuitos con cargas resistivas como: calefacción,
iluminación incandescente, termas, etc.
• Curva C: para circuitos con cargas habituales como: iluminación con
fluorescentes, Tomacorrientes, pequeños motores, etc.
• Curva D: para circuitos con cargas inductivas y de conexión altas como:
motores de gran potencia.

11. Interpretación de las Curvas de DisparoInterpretación de las Curvas de Disparo
• In: Corriente nominal.
• Inf: Límite inferior de inicio de
intervención del elemento
bimetálico.
• If: Límite superior de inicio de
intervención del elemento
bimetálico.
• Im1: Límite inferior de inicio de
intervención de la bobina.
• Im2: Límite superior de inicio de
intervención de la bobina mag.

12. PROTECCION CONTRA :
LAB. DE MAQ. ELECT. II

13. Interruptores Termomagnéticos tipoInterruptores Termomagnéticos tipo
Engrampe y AtornillableEngrampe y Atornillable
.
Tornillo (bolt-on)
Ver.: 2P y 3P
De 15 a 100 Amp.
Engrape (plug-in)
Versiones: 2P y 3P
De 15 hasta 100 Amp.

14. INTERRUPTORES TERMOMAGNETICOSINTERRUPTORES TERMOMAGNETICOS
TIPO RIELTIPO RIEL
.
. Versiones: 1P, 2P y 3P
De 1 hasta 63 Amp.

15. INTERRUPTORES TIPO CAJA
MOLDEADA
FIJO REGULABLE

16. Esquema de conexión de losEsquema de conexión de los
Interruptores TermomagnéticosInterruptores Termomagnéticos
Interrruptor
termomagnético
general (IG) Interrruptores
termomagnéticos
derivados
C-1 C-2 C-3 C-4

20. INTERRUPTORES TIPO ATORNILLABLES

22. DIN

23. 1

25. INTERRUPTORES TIPO CAJA MOLDEADA

26. CARACTERISTICAS CONSTRUCTIVAS

27. APLICACIONES DE INTERRUPTORES TERMOMAGNETICOS

28. APLICACIONES DE INTERRUPTORES TERMOMAGNETICOS

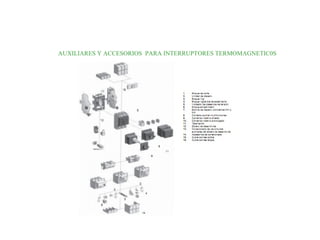

29. AUXILIARES Y ACCESORIOS PARA INTERRUPTORES TERMOMAGNETIC0S

33. LAB. DE MAQ. ELECT. II

34. INTERRUPTORES DIFERENCIALESINTERRUPTORES DIFERENCIALES
• Su objetivo principal es la
protección de las personas.
• También protegemos nuestros
equipos e instalaciones al prevenir
incendios.
•Adicionalmente conseguimos
ahorrar energía al no producirse
fugas a tierra.

35. Características de los InterruptoresCaracterísticas de los Interruptores
DiferencialesDiferenciales
 Intensidad Nominal (A).Intensidad Nominal (A).
 Sensibilidad (mA)Sensibilidad (mA)
 Número de polosNúmero de polos
 Tipo de diferencialTipo de diferencial

36. Características Internas de losCaracterísticas Internas de los
Interruptores DiferencialesInterruptores Diferenciales

37. Curvas de Operación de los InterruptoresCurvas de Operación de los Interruptores
DiferencialesDiferenciales
Según su comportamiento en falla:
Tipo AC
Tipo A (no está en el gráfico)
Según el tiempo de operación:
Tipo instantáneo
Tipo con retardo (selectivo)
• I∆n: Diferencial de corriente.

39. Esquema de conexión de losEsquema de conexión de los
Interruptores DiferencialesInterruptores Diferenciales
• El interruptor diferencial debe tener una corriente nominal igual o
mayor a la corriente nominal del termomagnético general.
viene del medidor
Circuito de
Tomacorrientes
Circuito de
Alumbrado
Circuito de
Cocina Eléctrica
Interruptores Termomagnéticos Derivados
Interruptor
Diferencial
Interruptor
Termomagnético
General

40. Características Internas de losCaracterísticas Internas de los
Interruptores DiferencialesInterruptores Diferenciales

41. LAB. DE MAQ. ELECT. II

42. LAB. DE MAQ. ELECT. II

45. FIME-UNICA

47. LAB. DE MAQ. ELECT. II
DISPOSITIVO ELECTROMECANICO
CUYA FUNCION ES LA CONEXIÓN Y
DESCONEXION ELECTRICA EN
CONDICIONES NORMALES.
 SE ACCIONA MEDIANTE LA
ENERGIA MAGNETICA QUE SE
PRODUCE AL ALIMENTAR LA
BOBINA , LA MISMA QUE ES
ACTIVADA POR DISPOSITIVOS
MANUALES O AUTOMATICOS.

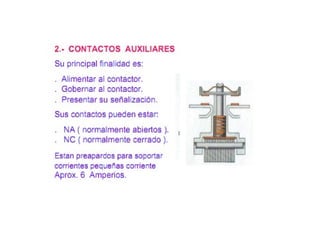

51. Armadura.-
Es un bloque de
hierro laminado, esta parte
esta pegada a los contactos,
es decir cuando una
intensidad de corriente para
por la bobina ésta atrae a la
armadura y esta a su vez
cierra ó abre los circuitos en
contacto.

53. FIME-UNICA

54. FIME-UNICA

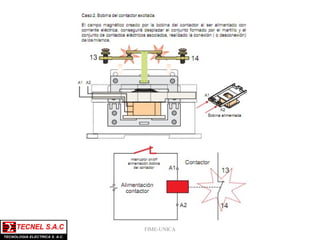

55. FIME-UNICA

56. FIME-UNICA

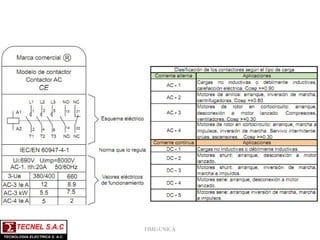

58. FIME-UNICA

64. LAB. DE MAQ. ELECT. II

67. LAB. DE MAQ. ELECT. II
- Se utiliza para la
protección térmica y
magnética para pequeños
Motores

70. FIME-UNICA

71. FIME-UNICA

72. • AUXILIARES DE MANDO
– MANUALES
• SELECTORES O CONMUTADORES
• PULSADORES
• INTERRUPTORES DE POSICION
• BOYAS (CONTROL DE NIVEL DE LIQUIDOS)
– AUTOMATICOS
• Celula fotoelectrica
• Int. Horario
• Detectores de proximidad inductivos , capacitivos
• Presostato, termostato
• Reles
• Contactor auxiliar
• Temporizador
FIME-UNICA

73. FIME-UNICA
DETECTORES INDUCTIVOS

74. FIME-UNICA

75. FIME-UNICA

76. FIME-UNICA
Pulsadores , pilotos y selectores

77. FIME-UNICA

78. TABLERO TIPO ENGRAMPE PARA EMPOTRAR

79. BASE O PEINE DE COBRE PARA INT. TIPO ENGRAMPE

80. BASE O PEINE DE COBRE PARA INT. TIPO ENGRAMPE

82. TABLERO CON INT. GRAL CAJA MOLDEADA Y BASE TIPO ENGRAMPE

83. TIPOS DE TABLEROS DE DISTRIBUCION

85. FIME-UNICA

86. FIME-UNICA

87. FIME-UNICA

88. TABLERO AUTOSOPORTADO

91. FIME-UNICA

94. LAB. DE MAQ. ELECT. II

95. LAB. DE MAQ. ELECT. II

96. LAB. DE MAQ. ELECT. II

97. LAB. DE MAQ. ELECT. II

98. ARRANCADOR DIRECTO
EQUIPOS NECESARIOS

99. INTERRUPTOR
TERMOMAGNETICO
CONTACTOR
RELE TERMICO
MOTOR
EQUIPOS NECESARIOS
PULSADOR DE ARRANQUE PULSADOR DE PARADA
LAMPARA VERDE LAMPARA ROJA

102. ARRANCADOR DIRECTO EN COFRE
ARRANCADOR DIRECTO EN CAJA METALICA

103. LAB. DE MAQ. ELECT. II

104. GUARDAMOTOR
CONTACTO
R
MOTOR
ARRANCADOR DIRECTO
CON GUARDAMOTOR
