El documento describe las características y elementos de un diccionario de datos. Explica que un diccionario de datos organiza y define todos los datos relevantes de un sistema de manera precisa y rigurosa. Describe los diferentes tipos de datos que puede contener como flujos de datos, almacenes de datos, datos elementales, opcionales, iterativos, dominios y las entidades y relaciones de un diagrama entidad-relación.

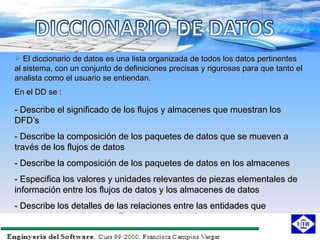

2.  El diccionario de datos es una lista organizada de todos los datos pertinentes
al sistema, con un conjunto de definiciones precisas y rigurosas para que tanto el
analista como el usuario se entiendan.
En el DD se :
- Describe el significado de los flujos y almacenes que muestran los
DFD’s
- Describe la composición de los paquetes de datos que se mueven a
través de los flujos de datos
- Describe la composición de los paquetes de datos en los almacenes
- Especifica los valores y unidades relevantes de piezas elementales de
información entre los flujos de datos y los almacenes de datos
- Describe los detalles de las relaciones entre las entidades que
aparecen en un diagrama Entidad- Interrelación

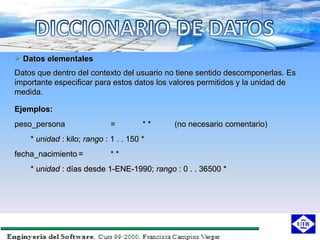

3.  Datos elementales
Datos que dentro del contexto del usuario no tiene sentido descomponerlas. Es
importante especificar para estos datos los valores permitidos y la unidad de
medida.
Ejemplos:
peso_persona = ** (no necesario comentario)
* unidad : kilo; rango : 1 . . 150 *
fecha_nacimiento = **
* unidad : días desde 1-ENE-1990; rango : 0 . . 36500 *

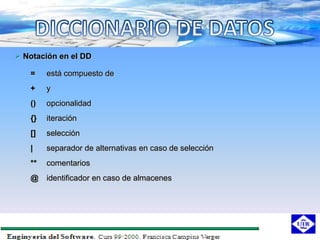

4.  Notación en el DD
= está compuesto de
+ y
() opcionalidad
{} iteración
[] selección
| separador de alternativas en caso de selección
** comentarios
@ identificador en caso de almacenes

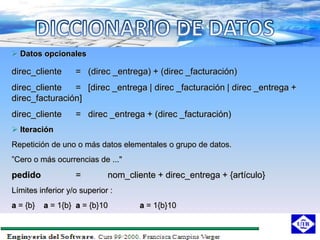

5.  Datos opcionales
direc_cliente = (direc _entrega) + (direc _facturación)
direc_cliente = [direc _entrega | direc _facturación | direc _entrega +
direc_facturación]
direc_cliente = direc _entrega + (direc _facturación)
 Iteración
Repetición de uno o más datos elementales o grupo de datos.
”Cero o más ocurrencias de ..."
pedido = nom_cliente + direc_entrega + {artículo}
Límites inferior y/o superior :
a = {b} a = 1{b} a = {b}10 a = 1{b}10

6.  Alias
No confundir con dominio
Nombre alternativo para un dato elemental
fecha_contable = fecha
fecha_efectiva = * alias de : fecha_contable *
 El DD se enseña al usuario juntamente con las diferentes técnicas realizadas
DFD’s, DER,etc..
 Para su implementación existen herramientas automáticas dentro del entorno Case:
Repositorios de datos, también pueden utilizarse procesadores de texto
convencionales,etc..

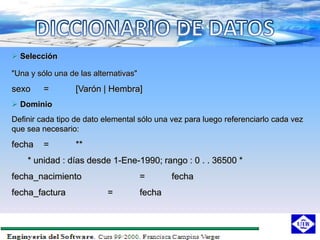

7.  Selección
"Una y sólo una de las alternativas"
sexo = [Varón | Hembra]
 Dominio
Definir cada tipo de dato elemental sólo una vez para luego referenciarlo cada vez
que sea necesario:
fecha = **
* unidad : días desde 1-Ene-1990; rango : 0 . . 36500 *
fecha_nacimiento = fecha
fecha_factura = fecha

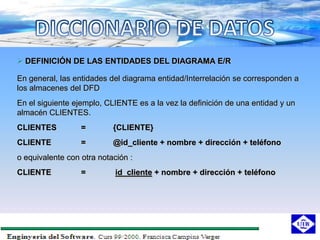

8.  DEFINICIÓN DE LAS ENTIDADES DEL DIAGRAMA E/R
En general, las entidades del diagrama entidad/Interrelación se corresponden a
los almacenes del DFD
En el siguiente ejemplo, CLIENTE es a la vez la definición de una entidad y un
almacén CLIENTES.
CLIENTES = {CLIENTE}
CLIENTE = @id_cliente + nombre + dirección + teléfono
o equivalente con otra notación :
CLIENTE = id_cliente + nombre + dirección + teléfono

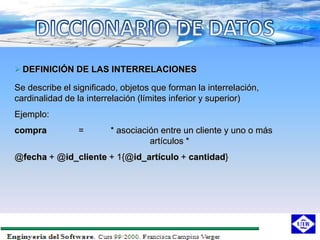

9.  DEFINICIÓN DE LAS INTERRELACIONES
Se describe el significado, objetos que forman la interrelación,
cardinalidad de la interrelación (límites inferior y superior)
Ejemplo:
compra = * asociación entre un cliente y uno o más
artículos *
@fecha + @id_cliente + 1{@id_artículo + cantidad}
