Los diodos son componentes semiconductores que cumplen una función importante en los circuitos eléctricos y electrónicos. Existen varios tipos de diodos como los diodos Zener, que mantienen una tensión constante en sentido inverso y se usan como reguladores de tensión, los diodos varicap cuya capacidad depende de la tensión inversa aplicada y se usan en circuitos sintonizadores, y los diodos rectificadores que rectifican señales de audio o corriente alterna en fuentes de alimentación.

1. DIODOS

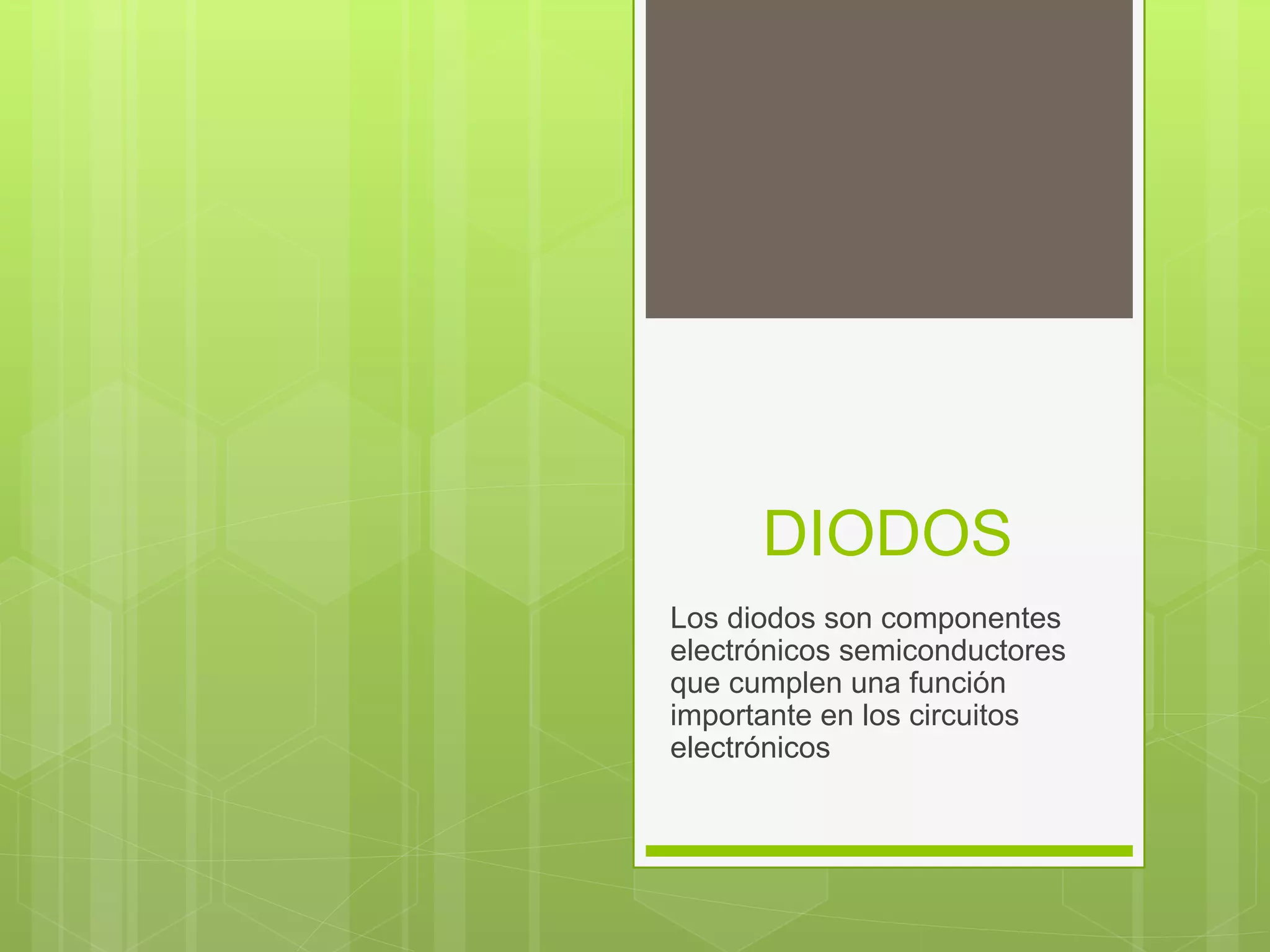

Los diodos son componentes
electrónicos semiconductores
que cumplen una función
importante en los circuitos
electrónicos

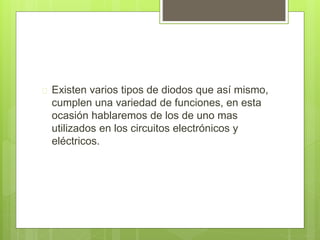

2.  Existen varios tipos de diodos que así mismo,
cumplen una variedad de funciones, en esta
ocasión hablaremos de los de uno mas
utilizados en los circuitos electrónicos y
eléctricos.

3. DIODO ZENER

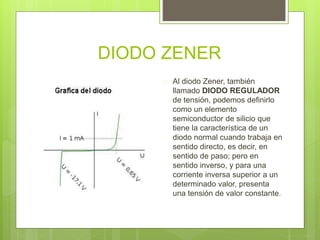

 Al diodo Zener, también
llamado DIODO REGULADOR
de tensión, podemos definirlo
como un elemento
semiconductor de silicio que
tiene la característica de un
diodo normal cuando trabaja en
sentido directo, es decir, en
sentido de paso; pero en
sentido inverso, y para una
corriente inversa superior a un
determinado valor, presenta
una tensión de valor constante.

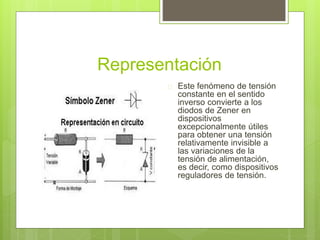

4. Representación
 Este fenómeno de tensión
constante en el sentido
inverso convierte a los
diodos de Zener en
dispositivos
excepcionalmente útiles
para obtener una tensión
relativamente invisible a
las variaciones de la
tensión de alimentación,
es decir, como dispositivos
reguladores de tensión.

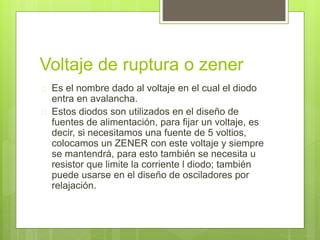

5. Voltaje de ruptura o zener
 Es el nombre dado al voltaje en el cual el diodo
entra en avalancha.
 Estos diodos son utilizados en el diseño de
fuentes de alimentación, para fijar un voltaje, es
decir, si necesitamos una fuente de 5 voltios,
colocamos un ZENER con este voltaje y siempre
se mantendrá, para esto también se necesita u
resistor que limite la corriente l diodo; también
puede usarse en el diseño de osciladores por
relajación.

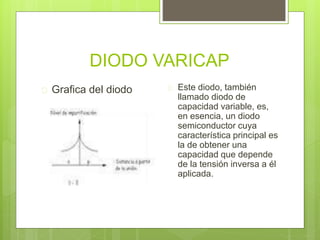

6. DIODO VARICAP
 Grafica del diodo  Este diodo, también
llamado diodo de
capacidad variable, es,
en esencia, un diodo
semiconductor cuya
característica principal es
la de obtener una
capacidad que depende
de la tensión inversa a él
aplicada.

7. Representación

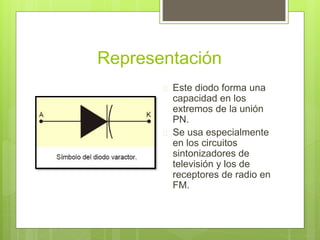

 Este diodo forma una
capacidad en los
extremos de la unión
PN.
 Se usa especialmente
en los circuitos
sintonizadores de
televisión y los de
receptores de radio en
FM.

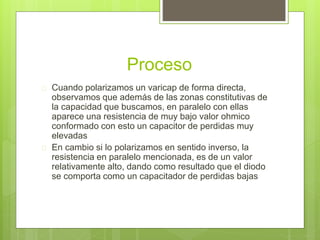

8. Proceso
 Cuando polarizamos un varicap de forma directa,
observamos que además de las zonas constitutivas de
la capacidad que buscamos, en paralelo con ellas
aparece una resistencia de muy bajo valor ohmico
conformado con esto un capacitor de perdidas muy
elevadas
 En cambio si lo polarizamos en sentido inverso, la
resistencia en paralelo mencionada, es de un valor
relativamente alto, dando como resultado que el diodo
se comporta como un capacitador de perdidas bajas

9. DIODO TUNEL

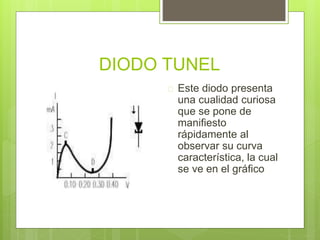

 Este diodo presenta
una cualidad curiosa
que se pone de
manifiesto
rápidamente al
observar su curva
característica, la cual
se ve en el gráfico

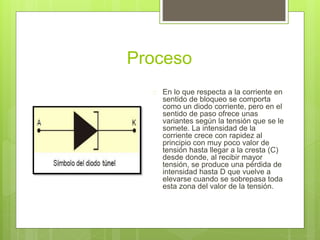

10. Proceso
 En lo que respecta a la corriente en
sentido de bloqueo se comporta
como un diodo corriente, pero en el
sentido de paso ofrece unas
variantes según la tensión que se le
somete. La intensidad de la
corriente crece con rapidez al
principio con muy poco valor de
tensión hasta llegar a la cresta (C)
desde donde, al recibir mayor
tensión, se produce una pérdida de
intensidad hasta D que vuelve a
elevarse cuando se sobrepasa toda
esta zona del valor de la tensión.

11. DIODO RECTIFICADOR
 Tiene una amplia
cobertura de usos,
aunque con
diferentes tamaños y
característica,
dependiendo de la
sección y función
que vaya a llevar a
cabo.

12. Proceso
 En esencia es rectificar señales, ya sea
eliminando el componentes de
radiofrecuencia, en este caso usado como
detector, o en las salidas de audio.
 También los vemos en las fuentes de
alimentación encargados de rectificar la
corriente alterna, ya se que provenga de un
transformador o directamente de la red
eléctrica.

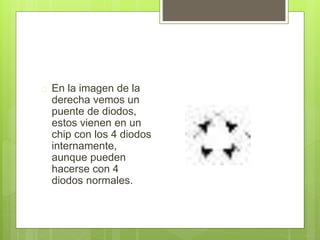

13.  En la imagen de la
derecha vemos un
puente de diodos,
estos vienen en un
chip con los 4 diodos
internamente,
aunque pueden
hacerse con 4
diodos normales.

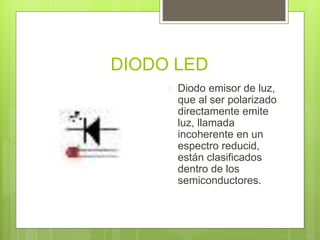

14. DIODO LED
 Diodo emisor de luz,
que al ser polarizado
directamente emite
luz, llamada
incoherente en un
espectro reducid,
están clasificados
dentro de los
semiconductores.

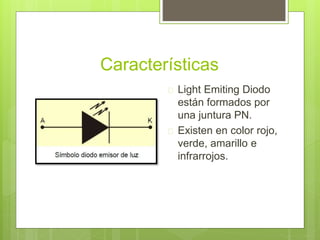

15. Características
 Light Emiting Diodo
están formados por
una juntura PN.
 Existen en color rojo,
verde, amarillo e
infrarrojos.

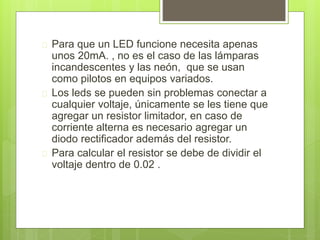

16.  Para que un LED funcione necesita apenas
unos 20mA. , no es el caso de las lámparas
incandescentes y las neón, que se usan
como pilotos en equipos variados.
 Los leds se pueden sin problemas conectar a
cualquier voltaje, únicamente se les tiene que
agregar un resistor limitador, en caso de
corriente alterna es necesario agregar un
diodo rectificador además del resistor.
 Para calcular el resistor se debe de dividir el
voltaje dentro de 0.02 .
