Este documento describe los diferentes tipos de diodos, incluyendo diodos rectificadores, diodos LED, diodos Zener, diodos Varicap y fotodiodos. Explica sus funciones y usos, como la rectificación de señales, emisión de luz, regulación de voltaje, variación de capacitancia y detección de luz, respectivamente. También incluye imágenes e información histórica sobre el desarrollo de los diodos.

2. ¿Que son sólidos
Cristalinos?
 Los diodos son componentes electrónicos semiconductores que cumplen una
función importante en los circuitos electrónicos.
 Existen varios tipos de diodos que asimismo, cumplen una variedad de funciones,
en esta ocasión hablaremos de los de uso más común utilizados en los circuitos
electrónicos y eléctricos.
 Para iniciar mencionaré que el primer diodo utilizado para la rectificación de
señales alternas fue el de tubo, específicamente construido por Thomas Alba
Edison y se llamó Efecto Edison, que contenía una placa y el filamento
únicamente; posteriormente se uso el rectificador de selenio, antecesor de los
que actualmente se usan y que minimizaron el tamaño y espacio, comparado con
el de tubo al vacío, la diferencia es bastante grande, además del gran consumo
de energía para su funcionamiento
Diodo en un primer plano
Símbolo Electrónico del Diodo

3.  Diodo Rectificador
 Diodo Led
 Diodo Zener
 Diodo Varicap
 Foto Diodo
Foto Diodo
Diodo Led Diodo Zener Diodo Rectificador
Diodo Varicap

4.  Este diodo, como el de tubo es un
rectificador, tiene una amplia cobertura de
usos, aunque con diferentes tamaños y
características, dependiendo de la sección y
función que vaya a llevar a cabo, en esencia
es, rectificar señales, ya sea eliminando el
componente de radiofrecuencia, en este caso
 usado como detector, o en las salidas de
audio; también los vemos en las fuentes de
alimentación encargados de rectificar la
corriente alterna, ya se que provenga de un
transformador o directamente de la red
eléctrica. En la imagen a la derecha vemos
un puente de diodos, estos vienen en un chip
con los 4 diodos internamente, aunque
pueden hacerse con 4 diodos normales.

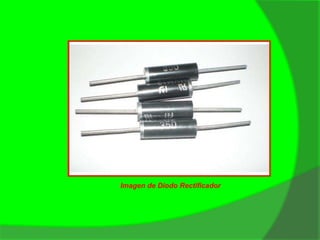

5. Imagen de Diodo Rectificador

6.  Light Emitting Diode, diodo emisor de luz, que al
ser polarizado directamente emite luz, llamada
incoherente en un espectro reducido, están
clasificados dentro de los semiconductores y están
formados por una juntura PN. Existen en color rojo,
verde, amarillo e infrarrojos; para que un led
funcione necesita apenas unos 20 mA., noes el
caso de las lámparas incandescentes y las neón,
que se usan como pilotos en equipos variados. Los
leds de alguna forma están desplazando en uso de
estas lámparas, gracias a su consumo mínimo.
 Los leds se pueden sin problemas conectar a
cualquier voltaje, únicamente se les tiene que
agregar un resistor limitador, en caso de corriente
alterna es necesario agregar un diodo rectificador
además del resistor. Para calcular el resistor debes
de dividir el voltaje dentro de 0.02.

7. TABLA DE LOS LED
Tabla de compuestos usados en los leds, color que emite y longitud
de onda.
Diodo Led

8.  Si aplicamos voltajes bajos a un zener, se comportará como cualquier
diodo rectificador, toda vez que el voltaje supere cierto nivel, el diodo
entra en avalancha (conducción de corriente en sentido inverso) y
conduce en ambas direcciones.
 Voltaje de ruptura o zener es el nombre dado al voltaje en el cual el
diodo entra en avalancha. Estos diodos son utilizados en el diseño de
fuentes de alimentación para, fijar un voltaje, es decir, si necesitamos en
una fuente 5 voltios, colocamos un zener con este voltaje y siempre se
mantendrá, para esto también se necesita un resistor que limite la
corriente al diodo; también pueden usarse en el diseño de osciladores
por relajación.
 Cabe también decir que los zener disipan corriente en forma de calor,
tomando en cuenta que oponen cierta resistencia al paso de la corriente.
El nombre que reciben estas resistencias es “limitadoras”.
 Para saber que diodo zener necesitas esta es la fórmula:
WATTS = V x I = R x I x I
 En este caso I es la intensidad, la cual resulta de restar el voltaje zener
del máximo voltaje de la fuente y dividir por el valor en ohmios de la
resistencia limitadora.

9. Imagen de Diodo Zener

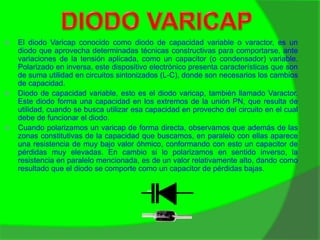

10.  El diodo Varicap conocido como diodo de capacidad variable o varactor, es un
diodo que aprovecha determinadas técnicas constructivas para comportarse, ante
variaciones de la tensión aplicada, como un capacitor (o condensador) variable.
Polarizado en inversa, este dispositivo electrónico presenta características que son
de suma utilidad en circuitos sintonizados (L-C), donde son necesarios los cambios
de capacidad.
 Diodo de capacidad variable, esto es el diodo varicap, también llamado Varactor.
Este diodo forma una capacidad en los extremos de la unión PN, que resulta de
utilidad, cuando se busca utilizar esa capacidad en provecho del circuito en el cual
debe de funcionar el diodo.
 Cuando polarizamos un varicap de forma directa, observamos que además de las
zonas constitutivas de la capacidad que buscamos, en paralelo con ellas aparece
una resistencia de muy bajo valor óhmico, conformando con esto un capacitor de
pérdidas muy elevadas. En cambio si lo polarizamos en sentido inverso, la
resistencia en paralelo mencionada, es de un valor relativamente alto, dando como
resultado que el diodo se comporte como un capacitor de pérdidas bajas.

11. Imágenes de Diodos tipo Varicap
Símbolo del Diodo Varicap

12.  Un Foto Diodo hace lo inverso a un diodo led, para funcionar necesita luz, es
parecido a una fotocelda o fotoresistor, que funciona en relación a la cantidad de
luz que recibe; a diferencia que el foto diodo, responde a mayor velocidad con
respecto a la oscuridad y luz. Se utilizan en el desarrollo de alarmas, juguetes,
etc.
 Un fotodiodo es un semiconductor construido con una unión PN, sensible a la
incidencia de la luz visible o infrarroja. Para que su funcionamiento sea correcto
se polariza inversamente, con lo que se producirá una cierta circulación de
corriente cuando sea excitado por la luz. Debido a su construcción, los
fotodiodos se comportan como células fotovoltaicas, es decir, en ausencia de luz
exterior generan una tensión muy pequeña con el positivo en el ánodo y el
negativo en el cátodo. Esta corriente presente en ausencia de luz recibe el
nombre de corriente de oscuridad.

13. Fotodiodo (Sensor de luz visible con filtro para
infrarrojos incorporado)
