1. DIODOS
Rectificador – Led – Zener – Varicap - Foto

2. Los diodos son
componentes
electrónicos
semiconductores que
cumplen una función
importante en los
circuitos electrónicos.

3. Existen varios tipos de
diodos que asimismo,
cumplen una variedad
de funciones, en esta
ocasión hablaremos de
los de uso más común
utilizados en los
circuitos electrónicos y
eléctricos.

4. CARACTERÍSTICAS TÉCNICAS
Como todos los componentes electrónicos, los diodos poseen propiedades que les
diferencia de los demás semiconductores. Es necesario conocer estas.
Valores nominales de tensión:
VF = Tensión directa en los extremos del diodo en conducción. .
VR = Tensión inversa en los extremos del diodo en polarización inversa.
VRSM = Tensión inversa de pico no repetitiva.
VRRM = Tensión inversa de pico repetitiva.
VRWM = Tensión inversa de cresta de funcionamiento.
Valores nominales de corriente:
IF = Corriente directa. .
IR = Corriente inversa.
IFAV = Valor medio de la forma de onda de la corriente durante un periodo.
IFRMS = Corriente eficaz en estado de conducción. Es la máxima corriente eficaz
que el diodo es capaz de soportar.
IFSM = Corriente directa de pico (inicial) no repetitiva.
AV= Average(promedio) RMS= Root Mean Square (raíz de la media cuadrática)
Valores nominales de temperatura:
Tstg = Indica los valores máximos y mínimos de la temperatura de
almacenamiento.
Tj = Valor máximo de la temperatura que soporta la unión de los
semiconductores

5. Diodo Rectificador
Este diodo, como el de tubo es un
rectificador, tiene una amplia cobertura de
usos, aunque con diferentes tamaños y
características, dependiendo de la sección y
función que vaya a llevar a cabo, en esencia
es, rectificar señales, ya sea eliminando el
componente de radiofrecuencia, usado como
detector o en las salidas de audio.

6. Diodos Rectificadores
www.ladelec.com

7. Diodo Rectificador
Puente Rectificador

8. Diodo LED
Light Emitting Diode, diodo emisor de luz,
que al ser polarizado directamente emite luz,
llamada incoherente en un espectro reducido,
están clasificados dentro de los
semiconductores y estan formados por una
juntura PN. Existen en color rojo, verde,
amarillo e infrarrojos; para que un led
funcione necesita apenas unos 20 mA., no es
el caso de las lámparas incandescentes y las
neón, que se usan como pilotos en equipos
variados.

9. Diodos LEDs
www. es.wikipedia.org

10. Circuito LED
Circuito básico de polarización directa de LEDs.

11. Diodo LED
Revolución en la luz

12. Diodo Zener
Si aplicamos voltajes bajos a un zener, se
comportará como cualquier diodo
rectificador, toda vez que el voltaje supere
cierto nivel, el diodo entra en avalancha
(conducción de corriente en sentido inverso)
y conduce en ambas direcciones.

13. Voltaje de ruptura o zener es el
nombre dado al voltaje en el cual el
diodo entra en avalancha. Estos diodos
son utilizados en el diseño de fuentes de
alimentación para, fijar un voltaje, es
decir, si necesitamos en una fuente 5
voltios, colocamos un zener con este
voltaje y siempre se mantendrá, para
esto también se necesita un resistor que
limite la corriente al diodo; también
pueden usarse en el diseño de
osciladores por relajación.

14. Diodo Zener
Símbolo

15. Polarización siempre en inversa
Diodo
Zener:http://www.ifent.org/lecciones/zener/default.asp

16. Diodo Zener
Diodo zener en cápsula de vidr

17. Diodo Varicap
Diodo de capacidad variable, esto es el diodo
varicap, también llamado Varactor. Este
diodo forma una capacidad en los extremos
de la unio PN, que resulta de utilidad, cuando
se busca utilizar esa capacidad en provecho
del circuito en el cual debe de funcionar el
diodo.

18. Diodo Varicap
Símbolo

19. Diodo Varicap
www.unicrom.com

20. Foto Diodo
Un Foto Diodo hace lo inverso a un diodo led,
para funcionar necesita luz, es parecido a una
fotocelda o fotoresistor, que funciona en
relación a la cantidad de luz que recibe; a
diferencia que el foto diodo, responde a
mayor velocidad con respecto a la oscuridad y
luz. Se utilizan en el desarrollo de alarmas,
juguetes, etc.

21. Medición de un diodo
Polarizado en forma directa (Conduce)

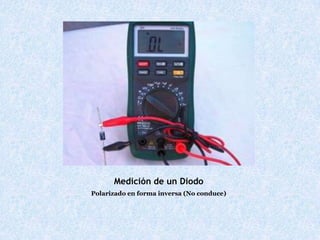

22. Medición de un Diodo
Polarizado en forma inversa (No conduce)

23. TENSION PICO
INVERSO
REPETITIVO VRRM
(V)
CORRIENTE
PROMEDIO I0
(A)
VF MAX
(V)
CORRIENTE DE
TRANSITORIO IFSM (A)
NO REPETITIVO
MARCA ENCAPSULADO FIGURA
60 1 0.7 40 DIOTEC DO-41 A
60 3 0.75 150 GI DO-201 B
60 5 0.52 290 I.R. AXIAL C
50 30 0.67 265 I.R. TO-220 E
45 30 0.76 200 MOTOROLA TO-3P F
http://www.gmelectronica.com.ar/flipcat/index.html
