1. Carlos Asensio
Norberto Gómez
Luis Herdeth
Daniel Triviño

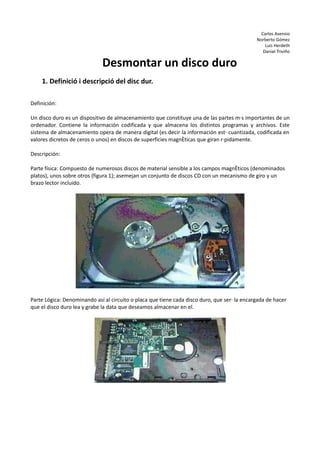

Desmontar un disco duro
1. Definició i descripció del disc dur.
Definición:
Un disco duro es un dispositivo de almacenamiento que constituye una de las partes más importantes de un
ordenador. Contiene la información codificada y que almacena los distintos programas y archivos. Este
sistema de almacenamiento opera de manera digital (es decir la información está cuantizada, codificada en
valores dicretos de ceros o unos) en discos de superficies magnéticas que giran rápidamente.
Descripción:
Parte física: Compuesto de numerosos discos de material sensible a los campos magnéticos (denominados
platos), unos sobre otros (figura 1); asemejan un conjunto de discos CD con un mecanismo de giro y un
brazo lector incluido.
Parte Lógica: Denominando así al circuito o placa que tiene cada disco duro, que será la encargada de hacer
que el disco duro lea y grabe la data que deseamos almacenar en el.

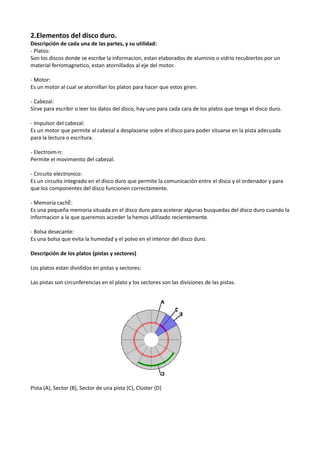

2. 2.Elementos del disco duro.
Descripción de cada una de las partes, y su utilidad:
- Platos:
Son los discos donde se escribe la informacion, estan elaborados de aluminio o vidrio recubiertos por un
material ferromagnetico, estan atornillados al eje del motor.
- Motor:
Es un motor al cual se atornillan los platos para hacer que estos giren.
- Cabezal:
Sirve para escribir o leer los datos del disco, hay uno para cada cara de los platos que tenga el disco duro.
- Impulsor del cabezal:
Es un motor que permite al cabezal a desplazarse sobre el disco para poder situarse en la pista adecuada
para la lectura o escritura.
- Electroimán:
Permite el movimiento del cabezal.
- Circuito electronico:
Es un circuito integrado en el disco duro que permite la comunicación entre el disco y el ordenador y para
que los componentes del disco funcionen correctamente.
- Memoria caché:
Es una pequeña memoria situada en el disco duro para acelerar algunas busquedas del disco duro cuando la
informacion a la que queremos acceder la hemos utilizado recientemente.
- Bolsa desecante:
Es una bolsa que evita la humedad y el polvo en el interior del disco duro.
Descripción de los platos (pistas y sectores)
Los platos estan divididos en pistas y sectores:
Las pistas son circunferencias en el plato y los sectores son las divisiones de las pistas.
Pista (A), Sector (B), Sector de una pista (C), Clúster (D)

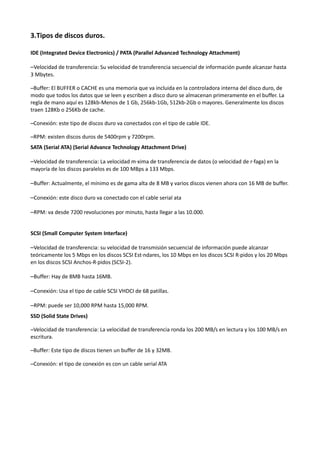

3. 3.Tipos de discos duros.
IDE (Integrated Device Electronics) / PATA (Parallel Advanced Technology Attachment)
–Velocidad de transferencia: Su velocidad de transferencia secuencial de información puede alcanzar hasta
3 Mbytes.
–Buffer: El BUFFER o CACHE es una memoria que va incluida en la controladora interna del disco duro, de
modo que todos los datos que se leen y escriben a disco duro se almacenan primeramente en el buffer. La
regla de mano aquí es 128kb-Menos de 1 Gb, 256kb-1Gb, 512kb-2Gb o mayores. Generalmente los discos
traen 128Kb o 256Kb de cache.
–Conexión: este tipo de discos duro va conectados con el tipo de cable IDE.
–RPM: existen discos duros de 5400rpm y 7200rpm.
SATA (Serial ATA) (Serial Advance Technology Attachment Drive)
–Velocidad de transferencia: La velocidad máxima de transferencia de datos (o velocidad de ráfaga) en la
mayoría de los discos paralelos es de 100 MBps a 133 Mbps.
–Buffer: Actualmente, el mínimo es de gama alta de 8 MB y varios discos vienen ahora con 16 MB de buffer.
–Conexión: este disco duro va conectado con el cable serial ata
–RPM: va desde 7200 revoluciones por minuto, hasta llegar a las 10.000.
SCSI (Small Computer System Interface)
–Velocidad de transferencia: su velocidad de transmisión secuencial de información puede alcanzar
teóricamente los 5 Mbps en los discos SCSI Estándares, los 10 Mbps en los discos SCSI Rápidos y los 20 Mbps
en los discos SCSI Anchos-Rápidos (SCSI-2).
–Buffer: Hay de 8MB hasta 16MB.
–Conexión: Usa el tipo de cable SCSI VHDCI de 68 patillas.
–RPM: puede ser 10,000 RPM hasta 15,000 RPM.
SSD (Solid State Drives)
–Velocidad de transferencia: La velocidad de transferencia ronda los 200 MB/s en lectura y los 100 MB/s en
escritura.
–Buffer: Este tipo de discos tienen un buffer de 16 y 32MB.
–Conexión: el tipo de conexión es con un cable serial ATA

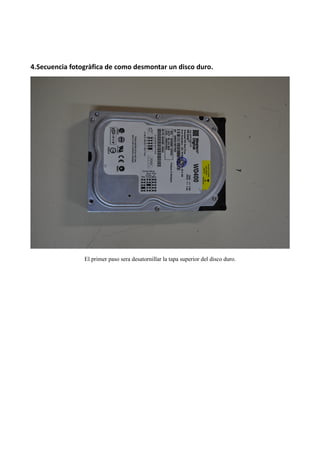

4. 4.Secuencia fotogràfica de como desmontar un disco duro.
El primer paso sera desatornillar la tapa superior del disco duro.

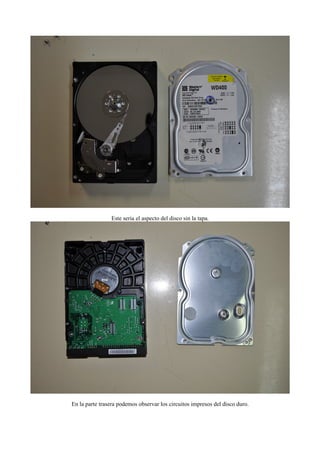

5. Este seria el aspecto del disco sin la tapa.
En la parte trasera podemos observar los circuitos impresos del disco duro.

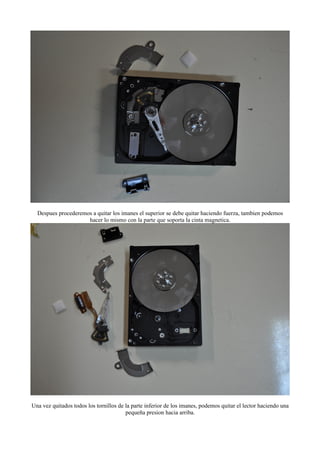

6. Despues procederemos a quitar los imanes el superior se debe quitar haciendo fuerza, tambien podemos
hacer lo mismo con la parte que soporta la cinta magnetica.
Una vez quitados todos los tornillos de la parte inferior de los imanes, podemos quitar el lector haciendo una
pequeña presion hacia arriba.

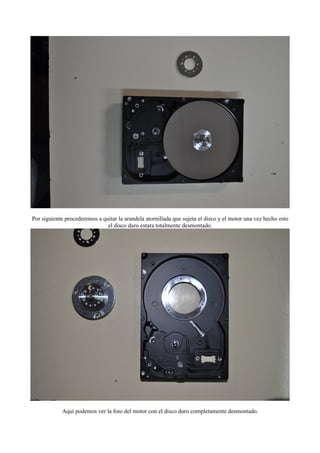

7. Por siguiente procederemos a quitar la arandela atornillada que sujeta el disco y el motor una vez hecho esto
el disco duro estara totalmente desmontado.
Aquí podemos ver la foto del motor con el disco duro completamente desmontado.
