El documento describe las partes principales de un disco duro, incluyendo la estructura interna con cabezales de lectura y escritura, platos, pistas y sectores. Explica cómo se particiona un disco duro en unidades lógicas más pequeñas usando herramientas como FDISK y cómo se formatea para prepararlo para el almacenamiento de datos. También menciona algunos fabricantes comunes de discos duros como Samsung y herramientas de trabajo como Disk Manager y Partition Magic.

1. Tutor de Hardware CHIMBOTE-PERU DISCO DURO Jorge Luis Carranza Lujan Ingeniero en Informática y de Sistemas

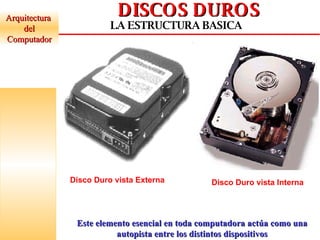

2. DISCOS DUROS Arquitectura del Computador LA ESTRUCTURA BASICA Este elemento esencial en toda computadora actúa como una autopista entre los distintos dispositivos Disco Duro vista Externa Disco Duro vista Interna

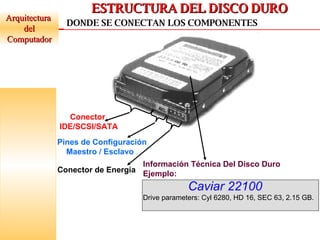

3. Arquitectura del Computador ESTRUCTURA DEL DISCO DURO DONDE SE CONECTAN LOS COMPONENTES Conector IDE/SCSI/SATA Pines de Configuración Maestro / Esclavo Conector de Energía Información Técnica Del Disco Duro Ejemplo: Caviar 22100 Drive parameters: Cyl 6280, HD 16, SEC 63, 2.15 GB.

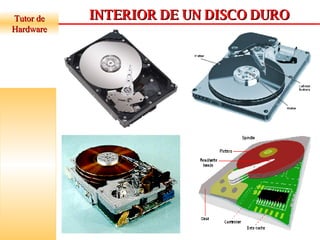

4. Tutor de Hardware INTERIOR DE UN DISCO DURO

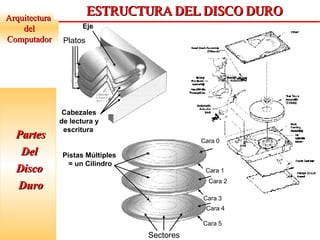

5. Partes Del Disco Duro Arquitectura del Computador ESTRUCTURA DEL DISCO DURO Cabezales de lectura y escritura Platos Eje Pistas Múltiples = un Cilindro Sectores Cara 0 Cara 1 Cara 2 Cara 3 Cara 4 Cara 5

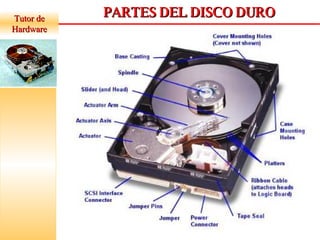

6. Tutor de Hardware PARTES DEL DISCO DURO

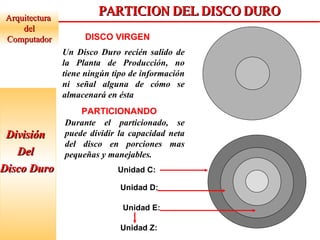

7. División Del Disco Duro Arquitectura del Computador PARTICION DEL DISCO DURO Un Disco Duro recién salido de la Planta de Producción, no tiene ningún tipo de información ni señal alguna de cómo se almacenará en ésta DISCO VIRGEN Durante el particionado, se puede dividir la capacidad neta del disco en porciones mas pequeñas y manejables. PARTICIONANDO Unidad C: Unidad D: Unidad E: Unidad Z:

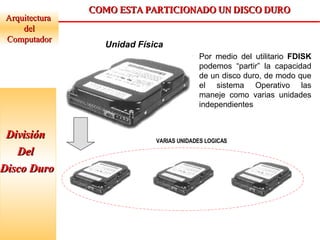

8. Arquitectura del Computador COMO ESTA PARTICIONADO UN DISCO DURO Unidad Física Por medio del utilitario FDISK podemos “partir” la capacidad de un disco duro, de modo que el sistema Operativo las maneje como varias unidades independientes VARIAS UNIDADES LOGICAS División Del Disco Duro

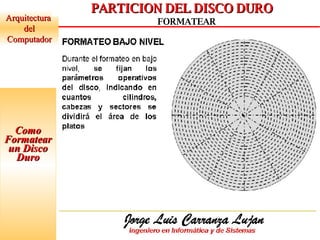

9. Como Formatear un Disco Duro Arquitectura del Computador PARTICION DEL DISCO DURO FORMATEAR

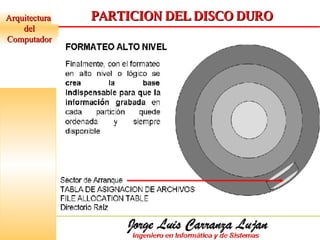

10. Arquitectura del Computador PARTICION DEL DISCO DURO

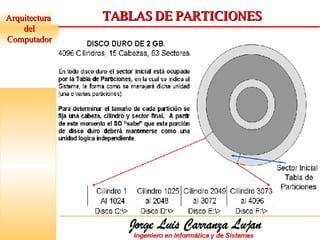

11. Arquitectura del Computador TABLAS DE PARTICIONES

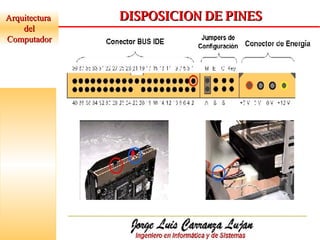

12. Arquitectura del Computador DISPOSICION DE PINES

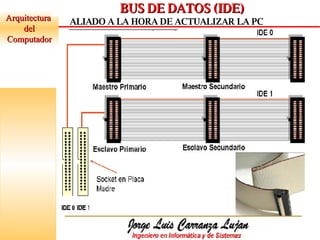

13. Arquitectura del Computador BUS DE DATOS (IDE) ALIADO A LA HORA DE ACTUALIZAR LA PC

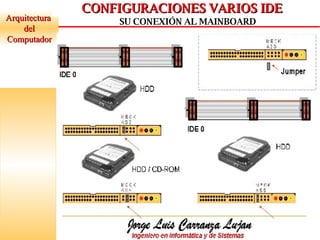

14. Arquitectura del Computador CONFIGURACIONES VARIOS IDE SU CONEXIÓN AL MAINBOARD

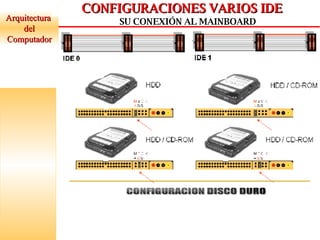

15. Arquitectura del Computador CONFIGURACIONES VARIOS IDE SU CONEXIÓN AL MAINBOARD

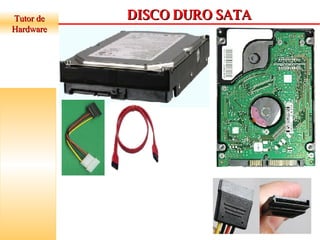

16. Tutor de Hardware DISCO DURO SATA

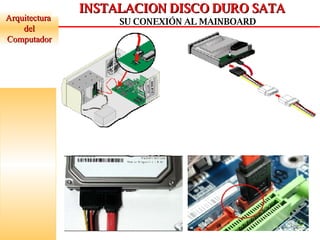

17. Arquitectura del Computador INSTALACION DISCO DURO SATA SU CONEXIÓN AL MAINBOARD

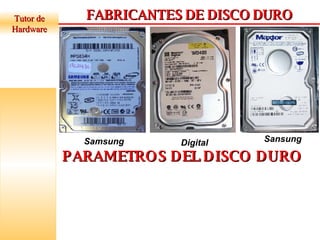

18. Tutor de Hardware FABRICANTES DE DISCO DURO Samsung Digital Sansung PARAMETROS DEL DISCO DURO

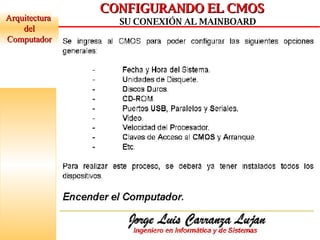

19. Arquitectura del Computador CONFIGURANDO EL CMOS SU CONEXIÓN AL MAINBOARD

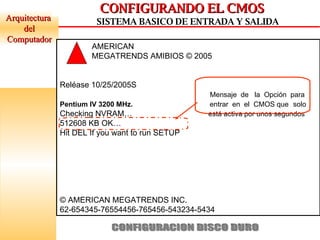

20. Arquitectura del Computador CONFIGURANDO EL CMOS SISTEMA BASICO DE ENTRADA Y SALIDA AMERICAN MEGATRENDS AMIBIOS © 2005 Reléase 10/25/2005S Mensaje de la Opción para Pentium IV 3200 MHz. entrar en el CMOS que solo Checking NVRAM… está activa por unos segundos 512608 KB OK… Hit DEL If you want to run SETUP © AMERICAN MEGATRENDS INC. 62-654345-76554456-765456-543234-5434 CONFIGURACION DISCO DURO

21. Arquitectura del Computador HERRAMIENTAS DE TRABAJO Disk Manager Format (D.O.S.) FDisk (D.O.S.) Partition Magic 7.0 Norton Utilities

22. Direccion General Jorge Luis Carranza Lujan CHIMBOTE-PERU E-mail: jcarranzal@hotmail.com www.angelfire.com/pe/jocalu Nicolas Garatea: Mz 23 Lt.52 Telefono: 311057 - 956132 Ingeniería de Sistemas - Esp. en electrónica
