Los discos duros son dispositivos de almacenamiento no volátil que utilizan sistemas de grabación magnética. Están compuestos principalmente de platos giratorios, cabezas de lectura/escritura y un motor. Las cabezas leen y escriben datos muy cerca de los platos girando a alta velocidad, por lo que tocarlos causaría daños graves. Existen diferentes tipos de conexión como IDE, SATA y SCSI. Los jumpers se usan para configurar aspectos del hardware.

1. DISCOS DUROSDISCOS DUROS

2. DISCOS DUROSDISCOS DUROS

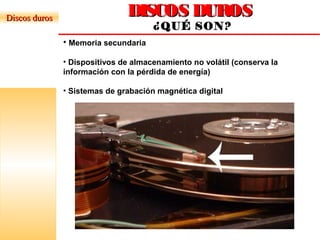

¿QUÉ SON?
• Memoria secundaria
• Dispositivos de almacenamiento no volátil (conserva la
información con la pérdida de energía)
• Sistemas de grabación magnética digital
Discos durosDiscos duros

3. DISCOS DUROSDISCOS DUROS

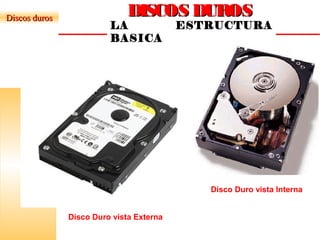

LA ESTRUCTURA
BASICA
Disco Duro vista Externa
Disco Duro vista Interna
Discos durosDiscos duros

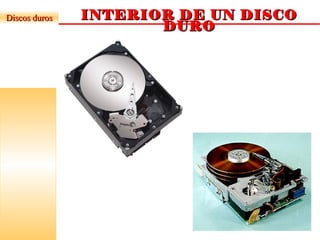

4. INTERIOR DE UN DISCOINTERIOR DE UN DISCO
DURODURO
Discos durosDiscos duros

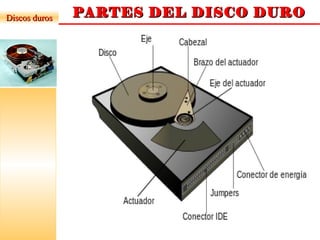

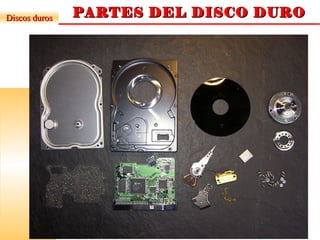

5. PARTES DEL DISCO DUROPARTES DEL DISCO DURODiscos durosDiscos duros

6. PARTES DEL DISCO DUROPARTES DEL DISCO DURODiscos durosDiscos duros

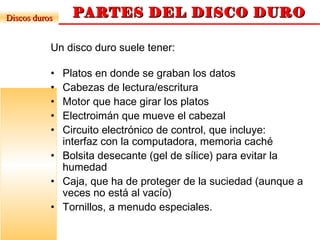

Un disco duro suele tener:
• Platos en donde se graban los datos
• Cabezas de lectura/escritura
• Motor que hace girar los platos
• Electroimán que mueve el cabezal
• Circuito electrónico de control, que incluye:
interfaz con la computadora, memoria caché
• Bolsita desecante (gel de sílice) para evitar la
humedad
• Caja, que ha de proteger de la suciedad (aunque a
veces no está al vacío)
• Tornillos, a menudo especiales.

7. PARTES DEL DISCO DUROPARTES DEL DISCO DURODiscos durosDiscos duros

8. DISCOS DUROSDISCOS DUROS

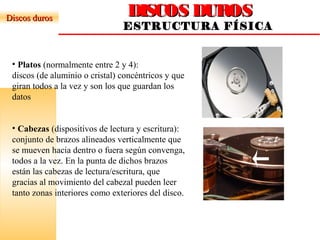

ESTRUCTURA FÍSICA
Discos durosDiscos duros
• Platos (normalmente entre 2 y 4):
discos (de aluminio o cristal) concéntricos y que
giran todos a la vez y son los que guardan los
datos
• Cabezas (dispositivos de lectura y escritura):
conjunto de brazos alineados verticalmente que
se mueven hacia dentro o fuera según convenga,
todos a la vez. En la punta de dichos brazos
están las cabezas de lectura/escritura, que
gracias al movimiento del cabezal pueden leer
tanto zonas interiores como exteriores del disco.

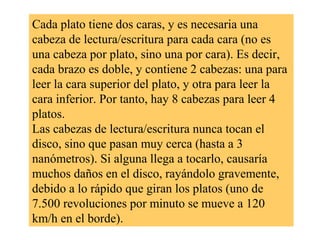

9. Cada plato tiene dos caras, y es necesaria una
cabeza de lectura/escritura para cada cara (no es
una cabeza por plato, sino una por cara). Es decir,
cada brazo es doble, y contiene 2 cabezas: una para
leer la cara superior del plato, y otra para leer la
cara inferior. Por tanto, hay 8 cabezas para leer 4
platos.
Las cabezas de lectura/escritura nunca tocan el
disco, sino que pasan muy cerca (hasta a 3
nanómetros). Si alguna llega a tocarlo, causaría
muchos daños en el disco, rayándolo gravemente,
debido a lo rápido que giran los platos (uno de
7.500 revoluciones por minuto se mueve a 120
km/h en el borde).

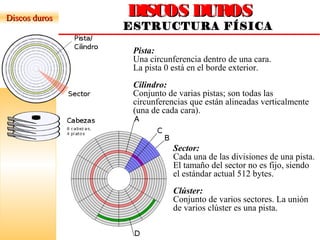

10. DISCOS DUROSDISCOS DUROS
ESTRUCTURA FÍSICA
Discos durosDiscos duros
Pista:
Una circunferencia dentro de una cara.
La pista 0 está en el borde exterior.
Cilindro:
Conjunto de varias pistas; son todas las
circunferencias que están alineadas verticalmente
(una de cada cara).
Sector:
Cada una de las divisiones de una pista.
El tamaño del sector no es fijo, siendo
el estándar actual 512 bytes.
Clúster:
Conjunto de varios sectores. La unión
de varios clúster es una pista.

11. DivisiónDivisión
DelDel
Disco DuroDisco Duro
PARTICION DEL DISCO DUROPARTICION DEL DISCO DURO
Un Disco Duro recién salido de
la Planta de Producción, no
tiene ningún tipo de información
ni señal alguna de cómo se
almacenará en ésta
DISCO VIRGEN
Durante el particionado, se
puede dividir la capacidad neta
del disco en porciones mas
pequeñas y manejables.
PARTICIONANDO
Unidad C:
Unidad D:
Unidad E:
Unidad Z:
Discos durosDiscos duros

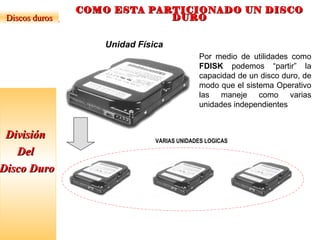

12. COMO ESTA PARTICIONADO UN DISCOCOMO ESTA PARTICIONADO UN DISCO
DURODURO
Unidad Física
Por medio de utilidades como
FDISK podemos “partir” la
capacidad de un disco duro, de
modo que el sistema Operativo
las maneje como varias
unidades independientes
VARIAS UNIDADES LOGICAS
DivisiónDivisión
DelDel
Disco DuroDisco Duro
Discos durosDiscos duros

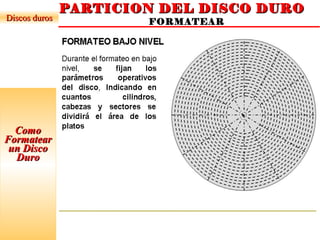

13. ComoComo
FormatearFormatear
un Discoun Disco
DuroDuro

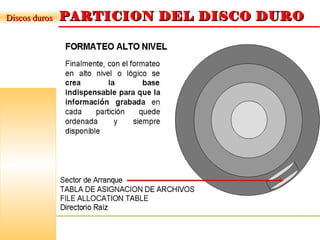

PARTICION DEL DISCO DUROPARTICION DEL DISCO DURO
FORMATEARDiscos durosDiscos duros

14. PARTICION DEL DISCO DUROPARTICION DEL DISCO DURODiscos durosDiscos duros

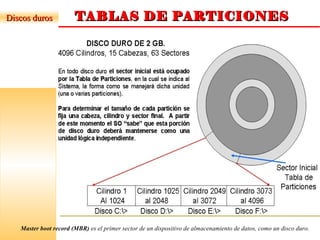

15. TABLAS DE PARTICIONESTABLAS DE PARTICIONESDiscos durosDiscos duros
Master boot record (MBR) es el primer sector de un dispositivo de almacenamiento de datos, como un disco duro.

16. TIPOS DE CONEXIÓNTIPOS DE CONEXIÓNDiscos durosDiscos duros
Según la conexión del disco duro con la placa base:
• IDE (Integrated Device Electronics -Dispositivo con electrónica integrada-)
o ATA (Advanced Technology Attachment): controla los dispositivos de
almacenamiento masivo de datos
• SCSI (Small Computer System Interface) o “escasi”: Son discos duros de
gran capacidad de almacenamiento. Se presentan bajo tres especificaciones:
Standard SCSI, Fast SCSI y Fast-Wide SCSI. Su tiempo medio de acceso
puede llegar a 7 seg y su velocidad de transmisión secuencial de información
puede alcanzar teóricamente los 5 Mbps en los discos SCSI Estándares, los
10 Mbps en los discos Fast SCSI y los 20 Mbps en los discos Fast-Wide
SCSI (SCSI-2).
• SATA (Serial ATA): Nuevo estándar de conexión que utiliza un bus serie
para la transmisión de datos. Notablemente más rápido y eficiente que IDE.
En la actualidad hay tres versiones: SATA 1 de hasta 1,5 Gigabits por
segundo, SATA 2 de hasta 3,0 Gb/s y SATA 3 de hasta 6 Gbps de velocidad
de transferencia.

17. DISCO DURODISCO DURO IDEIDE
DONDE SE CONECTAN LOS
COMPONENTES
Conector IDE
(SCSI/SATA)
Pines de Configuración
Maestro / Esclavo
Conector de Energía
Información Técnica Del Disco Duro
Ejemplo:
Caviar 22100
Drive parameters: Cyl 6280, HD 16, SEC 63, 2.15 GB.
Discos durosDiscos duros
Conectores Molex

18. DISPOSICION DE PINESDISPOSICION DE PINESDiscos durosDiscos duros

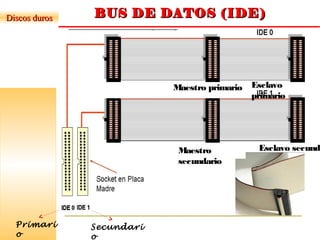

19. BUS DE DATOS (IDE)BUS DE DATOS (IDE)
Esclavo
primario
Discos durosDiscos duros
Primari
o
Secundari
o
Maestro
secundario
Maestro primario
Esclavo secund.

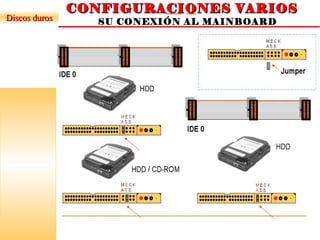

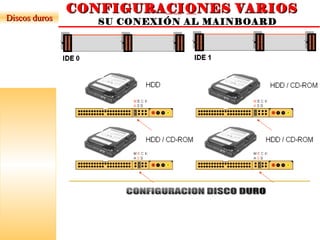

20. CONFIGURACIONES VARIOSCONFIGURACIONES VARIOS
IDEIDESU CONEXIÓN AL MAINBOARDDiscos durosDiscos duros

21. CONFIGURACIONES VARIOSCONFIGURACIONES VARIOS
IDEIDESU CONEXIÓN AL MAINBOARDDiscos durosDiscos duros

22. DISCO DURO SATADISCO DURO SATADiscos durosDiscos duros

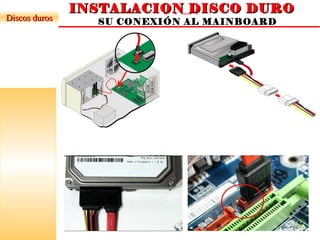

23. INSTALACION DISCO DUROINSTALACION DISCO DURO
SATASATASU CONEXIÓN AL MAINBOARDDiscos durosDiscos duros

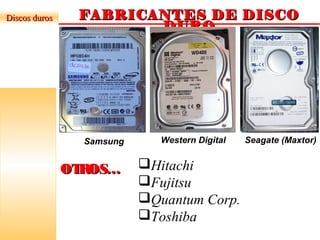

24. FABRICANTES DE DISCOFABRICANTES DE DISCO
DURODURO
Samsung Western Digital Seagate (Maxtor)
OTROS…OTROS…
Discos durosDiscos duros
Hitachi
Fujitsu
Quantum Corp.
Toshiba

25. PARAMETROS DELDISCO DUROPARAMETROS DELDISCO DURODiscos durosDiscos duros
•Tiempo medio de búsqueda:
es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del
disco.
•Latencia media:
es la mitad del tiempo empleado en una rotación completa del disco.
•Tiempo medio de acceso:
es la suma del Tiempo medio de búsqueda (situarse en la pista) y la Latencia media (situarse en el
sector).
•Velocidad de rotación:
Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.
•Tasa de transferencia:
Velocidad a la que puede transferir la información a la computadora una vez la aguja esta
situada en la pista y sector correctos. Puede ser velocidad sostenida o de pico.
•Caché de pista:
Es una memoria tipo RAM dentro del disco duro. Los discos duros de estado sólido utilizan cierto
tipo de memorias construidas con semiconductores para almacenar la información. El uso de esta
clase de discos generalmente se limita a las supercomputadoras, por su elevado precio.
•Interfaz:
Medio de comunicación entre el disco duro y la computadora. Puede ser IDE/ATA,
SCSI, SATA, USB, Firewire, SAS.
•Landz:
Zona sobre las que aterrizan las cabezas una vez apagada la computadora.

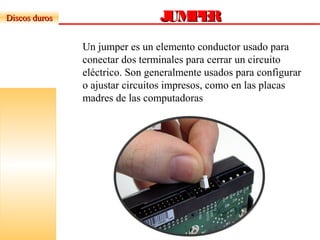

26. JUMPERJUMPERDiscos durosDiscos duros
Un jumper es un elemento conductor usado para
conectar dos terminales para cerrar un circuito
eléctrico. Son generalmente usados para configurar
o ajustar circuitos impresos, como en las placas
madres de las computadoras

27. JUMPERJUMPERDiscos durosDiscos duros
 Los jumpers permiten configurar el hardware o
dispositivos electrónicos
 utilizado para definir el voltaje y la velocidad del
microprocesador de forma mecánica, aunque esta
característica es usada en sistemas viejos, actualmente
se realiza por software.
 se utilizan los jumpers para limpiar la información del
CMOS y resetear la configuración del BIOS
Actualmente la tendencia es reducir o eliminar el uso de
jumpers. Por ejemplo, originalmente las placas madres
para las Intel 80386 podían traer 30 o 40 pares de
jumpers para configuración, los modelos actuales sólo
tienen un puñado, e incluso en algunos casos sólo
uno. Los dispositivos ATA ya no utilizan mas los
jumpers.

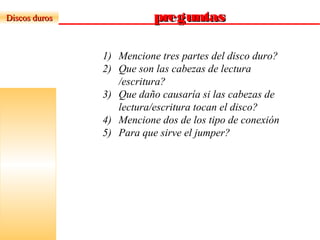

28. preguntaspreguntasDiscos durosDiscos duros
1) Mencione tres partes del disco duro?
2) Que son las cabezas de lectura
/escritura?
3) Que daño causaría si las cabezas de
lectura/escritura tocan el disco?
4) Mencione dos de los tipo de conexión
5) Para que sirve el jumper?
