Este documento presenta el estudio de análisis de campo realizado para un proyecto arquitectónico. Se realizaron visitas al sitio propuesto para recolectar información sobre la infraestructura, equipamiento y características físico-naturales del área. Los resultados muestran que el terreno es volcánico e inestable, pero hay un incremento de zonas comerciales. Se expone la información a través de imágenes, gráficos y texto para presentar claramente los hallazgos.

2. FACULTAD ARTE Y DISEÑO
UNIVERSIDAD FRANCISCO GAVIDIA
ASIGNATURA: DISEÑO I
ALUMNOS:
ALVARADO BENITEZ, MEYBEL ROXANA …… AB 101213
AVILES RAMIREZ, CLAUDIA MARGARITA…..AR 103714
WALTER ROBERTO, MONTES DIAz…………….MD 101311
FECHA: 10-FEB-15.
DOCENTE: JOSE OSCAR BATRES POSADA

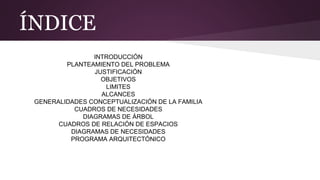

3. ÍNDICE
INTRODUCCIÓN
PLANTEAMIENTO DEL PROBLEMA
JUSTIFICACIÓN
OBJETIVOS
LIMITES
ALCANCES
GENERALIDADES CONCEPTUALIZACIÓN DE LA FAMILIA
CUADROS DE NECESIDADES
DIAGRAMAS DE ÁRBOL
CUADROS DE RELACIÓN DE ESPACIOS
DIAGRAMAS DE NECESIDADES
PROGRAMA ARQUITECTÓNICO

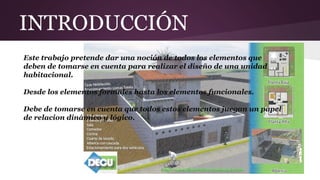

4. INTRODUCCIÓN
Este trabajo pretende dar una noción de todos los elementos que
deben de tomarse en cuenta para realizar el diseño de una unidad
habitacional.
Desde los elementos formales hasta los elementos funcionales.
Debe de tomarse en cuenta que todos estos elementos juegan un papel
de relacion dinámico y lógico.

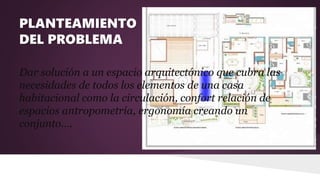

5. Dar solución a un espacio arquitectónico que cubra las
necesidades de todos los elementos de una casa
habitacional como la circulación, confort relación de
espacios antropometría, ergonomía creando un
conjunto….
PLANTEAMIENTO
DEL PROBLEMA

6. JUSTIFICACIÓN
La construcción de una casa-habitación de lujo, es una
costumbre popular, entre las familias de un nivel
socioeconómico alto o para aquellas personas cuyo
limitante económico no es problema, a medida que los
jefes de familia se han visto afectados por la falta de
opciones que se ofrecen de este tipo de inmuebles en
el mercado (ya que este, esta mas enfocado hacia
viviendas de interés social). Existe la necesidad de
construir casas a la medida de estos usuarios, quienes
buscan amplios espacios en las diferentes áreas o
zonas de su vivienda, los cuales ofrezcan la comodidad
y servicios que estos requieren.

7. OBJETIVOS
Crear una casa de habitacion que satisfasca no solo las
necesidades del usurio sino tambien
❏ Elaborar un diagnóstico para las actividades
propias que se desarrollan en una casa
habitacional.
❏ Considerar el comportamiento cultural de los
usuarios para que la respuesta arquitectónica
cumpla con las perspectivas de uso.
GENERAL ESPECÍFICOS
Desarrollar el diseño funcional,
armónico de una casa de
habitación.

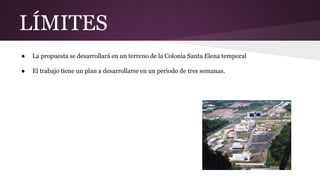

8. LÍMITES
● La propuesta se desarrollará en un terreno de la Colonia Santa Elena temporal
● El trabajo tiene un plan a desarrollarse en un periodo de tres semanas.

9. ALCANCES
La solución de la propuesta se
desarrolla a nivel de proyecto
arquitectónico, el cual comprende
elaboración de planos
arquitectónicos, programa de
necesidades, programa
arquitectónico y diagrama de
interrelación.

10. GENERALIDADES
Una casa es un edificio para habitar. El término suele utilizarse para nombrar a la
construcción de una o pocas plantas que está destinada a la vivienda de una única
familia.
Las casas cuentan con diversos ambientes (salones, habitaciones,etc.) y brindan un
techo a los integrantes del núcleo familiar. De esta manera, la casa es un refugio
contra las condiciones climáticas (lluvia, sol, frío), aporta un lugar para guardar las
propiedades de sus habitantes y brinda protección.

11. CONCEPTUALIZACIÓN DE LA FAMILIA.
Los padres son profesionales, el padre
es gerente de ventas de una
transnacional y la madre es diseñadora
grafica con una empresa propia.
La hija tiene 19 años y estudia primer año
en la universidad en la carrera de
mercadeo
El hijo tiene 10 años y le gustan los
deportes al aire libre y la música

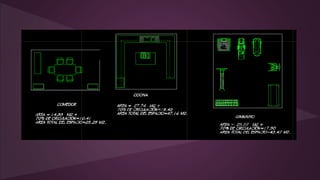

12. NECESIDADES ESPACIOS SUB- ESPACIO MOBILIARIO Y
EQUIPO
DORMIR Y DESCANSAR DORMITORIO DORMITORIO, TERRAZA Y
JARDIN
Cama, silla, silla, sillones,
mecedora,
COMER COMEDOR COMEDOR, DESAYUNADOR mesa, sillas, chineros, vitrinas
ASEO BAÑO , BAÑO Tina, regadera, jacuzzi servicio
sanitario, lavabo
VESTIRSE Y DESVESTIRSE VESTIDOR Silla, taburete, ropero, closet,
EJERCITAR JARDIN, DORMITORIO quina de ejercicios, bicicletas
estacionarias
NECESIDADES DEL
PROYECTO
AREA PRIVADA

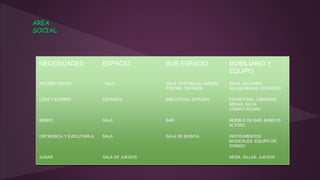

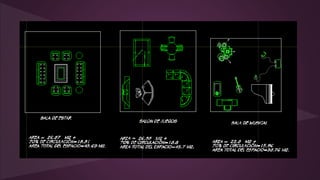

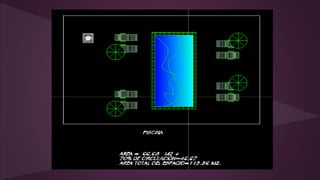

13. NECESIDADES ESPACIO SUB ESPACIO MOBILIARIO Y
EQUIPO
RECIBIR VISITAS , SALA SALA ,VESTIBULO, JARDIN,
PISCINA, TERRAZA
SOFA, SILLONES,
SILLAS,MESAS, ESTANTES
LEER Y ECRIBIR ESTANCIA BIBLIOTECA, ESTUDIO ESCRITORIO, LIBRERAS,
MESAS, SILLA,
COMPUTADORA
BEBER SALA BAR MUEBLE DE BAR, BANCOS
ALTOS()
OIR MUSICA Y EJECUTARLA SALA SALA DE MUSICA INSTRUMENTOS
MUSICALES, EQUIPO DE
SONIDO
JUGAR SALA DE JUEGOS MESA, SILLAS, JUEGOS
AREA
SOCIAL

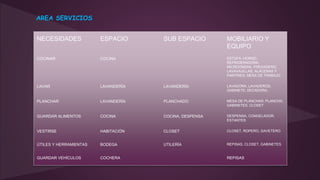

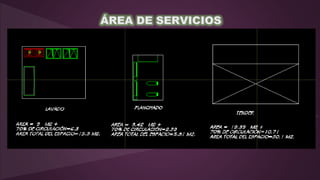

14. NECESIDADES ESPACIO SUB ESPACIO MOBILIARIO Y
EQUIPO
COCINAR COCINA ESTUFA, HORNO,
REFRIGERADORA,
MICROONDAS, FREGADERO,
LAVAVAJILLAS, ALACENAS Y
PANTRIES, MESA DE TRABAJO
LAVAR LAVANDERÍA LAVANDERÍA LAVADORA, LAVADEROS,
GABINETE, SECADORA,
PLANCHAR LAVANDERÍA PLANCHADO MESA DE PLANCHAR, PLANCHA,
GABINETES, CLOSET
GUARDAR ALIMENTOS COCINA COCINA, DESPENSA DESPENSA, CONGELADOR,
ESTANTES
VESTIRSE HABITACIÓN CLOSET CLOSET, ROPERO, GAVETERO
ÚTILES Y HERRAMIENTAS BODEGA UTILERÍA REPISAS, CLOSET, GABINETES
GUARDAR VEHÍCULOS COCHERA REPISAS
AREA SERVICIOS

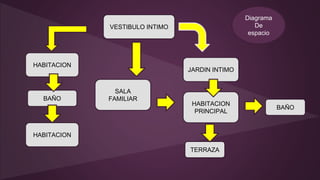

15. VESTIBULO INTIMO
HABITACION
JARDIN INTIMO
BAÑO
SALA
FAMILIAR
HABITACION
HABITACION
PRINCIPAL
BAÑO
TERRAZA
Diagrama
De
espacio

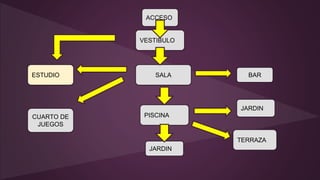

16. ACCESO
VESTIBULO
SALA BAR
JARDIN
ESTUDIO
CUARTO DE
JUEGOS
TERRAZA
JARDIN
PISCINA

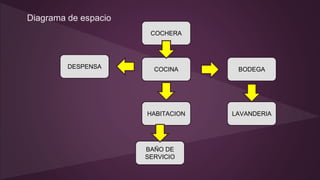

17. COCHERA
COCINA BODEGA
DESPENSA
BAÑO DE
SERVICIO
HABITACION LAVANDERIA
Diagrama de espacio

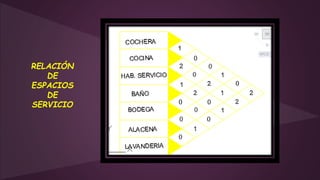

18. RELACIÓN
DE
ESPACIOS
DE
SERVICIO

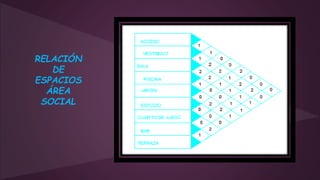

19. RELACIÓN
DE
ESPACIOS
ÁREA
SOCIAL

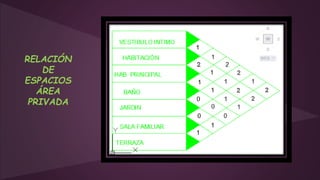

20. RELACIÓN
DE
ESPACIOS
ÁREA
PRIVADA

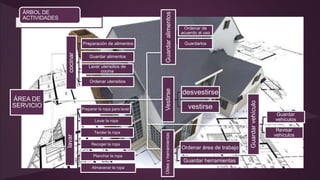

21. ÁRBOL DE
ACTIVIDADES
ÁREA DE
SERVICIO
cocinar
Preparación de alimentos
Guardar alimentos
Lavar utensilios de
cocina
Ordenar utensilios
lavar
Preparar la ropa para lavar
Lavar la ropa
Tender la ropa
Recoger la ropa
Planchar la ropa
Almacenar la ropa Guardar
alimentos
Ordenar de
acuerdo al uso
Guardarlos
Vestirse
desvestirse
vestirse
Útiles
y
herramientas
Ordenar área de trabajo
Guardar herramientas
Guardar
vehículo
Guardar
vehículos
Revisar
vehículos

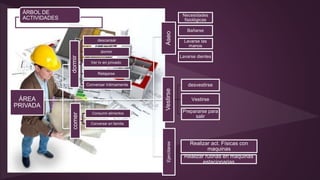

22. ÁRBOL DE
ACTIVIDADES
ÁREA
PRIVADA
dormir
descansar
dormir
Ver tv en privado
Relajarse
Conversar íntimamente
comer
Consumir alimentos
Conversar en familia
Aseo
Necesidades
fisiológicas
Bañarse
Lavarse las
manos
Lavarse dientes
Vestirse
desvestirse
Vestirse
Prepararse para
salir
Ejercitarse
Realizar act. Físicas con
maquinas
Realizar rutinas en maquinas
estacionarias

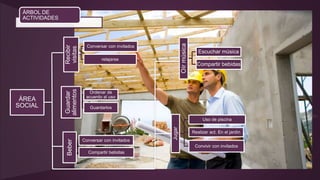

23. ÁRBOL DE
ACTIVIDADES
ÁREA
SOCIAL
Recibir
visitas
Conversar con invitados
relajarse
Beber
Conversar con invitados
Compartir bebidas
Oír
música
Escuchar música
Compartir bebidas
Jugar
Uso de piscina
Realizar act. En el jardín
Convivir con invitados
Guardar
alimentos
Ordenar de
acuerdo al uso
Guardarlos

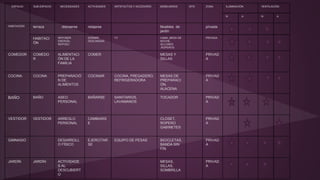

24. ESPACIO SUB-ESPACIO NECESIDADES ACTIVIDADES ARTEFACTOS Y ACCESORIO MOBILIARIOS MTS ZONA ILUMINACIÓN VENTILACIÓN
N A N A
HABITACIÓN terraza distraerse relajarse Muebles de
jardín
privada
HABITACI
ÓN
REPONER
ENERGÍA,
REPOSO
DORMIR,
DESCANSAR
TV CAMA, MESA DE
NOCHE,
SILLONES
,ROPEROS
PRIVADA
COMEDOR COMEDO
R
ALIMENTACI
ÓN DE LA
FAMILIA
COMER MESAS Y
SILLAS
PRIVAD
A
COCINA COCINA PREPARACIÓ
N DE
ALIMENTOS
COCINAR COCINA, FREGADERO,
REFRIGERADORA
MESAS DE
PREPARACI
ÓN,
ALACENA
PRIVAD
A
BAÑO BAÑO ASEO
PERSONAL
BAÑARSE SANITARIOS,
LAVAMANOS
TOCADOR PRIVAD
A
VESTIDOR VESTIDOR ARREGLO
PERSONAL
CAMBIARS
E
CLOSET,
ROPERO
GABINETES
PRIVAD
A
GIMNASIO DESARROLL
O FÍSICO
EJERCITAR
SE
EQUIPO DE PESAS BICICLETAS,
BANDA SIN
FIN
PRIVAD
A
JARDÍN JARDÍN ACTIVIDADE
S AL
DESCUBIERT
O
MESAS,
SILLAS,
SOMBRILLA
PRIVAD
A

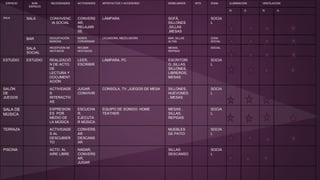

25. ESPACIO SUB-
ESPACIO
NECESIDADES ACTIVIDADES ARTEFACTOS Y ACCESORIO MOBILIARIOS MTS ZONA ILUMINACIÓN VENTILACIÓN
N A N A
SALA SALA CONVIVENC
IA SOCIAL
CONVERS
AR,
RELAJAR
SE
LÁMPARA SOFÁ,
SILLONES
,SILLAS
,MESAS
SOCIA
L
BAR DEGUSTACIÓN
BEBIDAS
BEBER,
CONVERSAR
LICUADORA, MEZCLADORA BAR, SILLAS
ALTAS
ZONA
SOCIAL
SALA
SOCIAL
RECEPCIÓN DE
INVITADOS
RECIBIR
INVITADOS
MESAS,
REPISAS
SOCIAL
ESTUDIO ESTUDIO REALIZACIÓ
N DE ACTO.
DE
LECTURA Y
DOCUMENT
ACIÓN
LEER,
ESCRIBIR
LÁMPARA, PC ESCRITORI
O, SILLAS,
SILLONES,
LIBREROS,
MESAS
SOCIA
L
SALÓN
DE
JUEGOS
ACTIVIDADE
S
INTERACTIV
AS
JUGAR,
CONVIVIR
CONSOLA, TV ,JUEGOS DE MESA SILLONES,
HUEVONES
, MESAS
SOCIA
L
SALA DE
MÚSICA
EXPRESION
ES POR
MEDIO DE
LA MÚSICA
ESCUCHA
R,
EJECUTA
R MÚSICA
EQUIPO DE SONIDO. HOME
TEATHER
MESAS ,
SILLAS,
REPISAS
SOCIA
L
TERRAZA ACTIVIDADE
S AL
DESCUBIER
TO
CONVERS
AR
DESCANS
AR
MUEBLES
DE PATIO
SOCIA
L
PISCINA ACTO. AL
AIRE LIBRE
NADAR,
CONVERS
AR,
JUGAR
SILLAS
DESCANSO
SOCIA
L

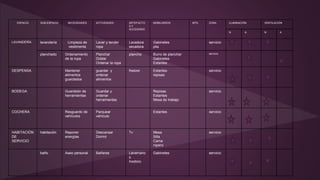

26. ESPACIO SUB-ESPACIO NECESIDADES ACTIVIDADES ARTEFACTO
S Y
ACCESORIO
MOBILIARIOS MTS ZONA ILUMINACIÓN VENTILACIÓN
N A N A
LAVANDERÍA lavandería Limpieza de
vestimenta
Lavar y tender
ropa
Lavadora
secadora
Gabinetes
pila
servicio
planchado Ordenamiento
de la ropa
Planchar
Doblar
Ordenar la ropa
plancha Burro de planchar
Gabinetes
Estantes
servicio
DESPENSA Mantener
alimentos
guardados
guardar y
ordenar
alimentos
freezer Estantes
repisas
servicio
BODEGA Guardado de
herramientas
Guardar y
ordenar
herramientas
Repisas
Estantes
Mesa de trabajo
servicio
COCHERA Resguardo de
vehículos
Parquear
vehículo
Estantes servicio
HABITACIÓN
DE
SERVICIO
habitación Reponer
energías
Descansar
Dormir
Tv Mesa
Silla
Cama
ropero
servicio
baño Aseo personal Bañarse Lavamano
s
Inodoro
Gabinetes servicio

27. El siguiente trabajo consiste en un estudio de análisis de campo del sitio propuesto para el desarrollo
del proyecto arquitectónico, así como de una justificación del porque este lugar, como parte del estudio
de la zona.
Para poder desarrollar este estudio se hace necesario visitas al campos de manera que permita una
recolección de información in situ de diferentes ítems como es la infraestructura , equipamiento y
característica físico-natural con que el área en que se emplaza el lugar propuesto para el proyecto.
En la siguiente diapositiva se expone de una forma clara y concisa la información recolectada y una vez
ya procesada. La forma de exposición es a través de la interacción de imágenes, gráficos y texto, con
tal de poder presentar los resultados de una forma clara al lector.

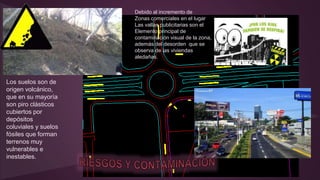

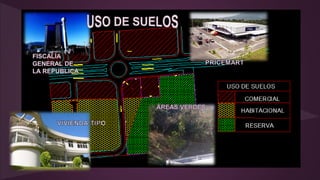

30. Los suelos son de
origen volcánico,
que en su mayoría
son piro clásticos
cubiertos por
depósitos
coluviales y suelos
fósiles que forman
terrenos muy
vulnerables e
inestables.
Debido al incremento de
Zonas comerciales en el lugar
Las vallas publicitarias son el
Elemento principal de
contaminación visual de la zona,
además del desorden que se
observa de las viviendas
aledañas.

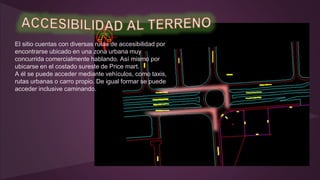

31. El sitio cuentas con diversas rutas de accesibilidad por
encontrarse ubicado en una zona urbana muy
concurrida comercialmente hablando. Así mismo por
ubicarse en el costado sureste de Price mart.
A él se puede acceder mediante vehículos, como taxis,
rutas urbanas o carro propio. De igual formar se puede
acceder inclusive caminando.

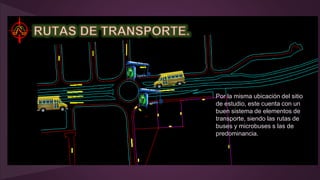

32. Por la misma ubicación del sitio
de estudio, este cuenta con un
buen sistema de elementos de
transporte, siendo las rutas de
buses y microbuses s las de
predominancia.

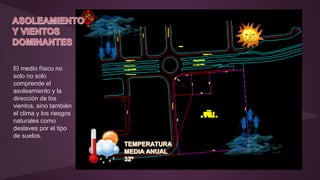

33. El medio físico no
solo no solo
comprende el
asoleamiento y la
dirección de los
vientos, sino también
el clima y los riesgos
naturales como
deslaves por el tipo
de suelos.

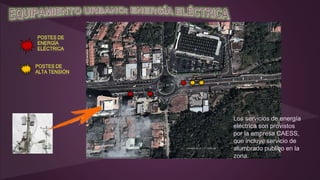

34. Los servicios de energía
eléctrica son provistos
por la empresa CAESS,
que incluye servicio de
alumbrado publico en la
zona.

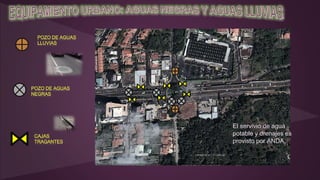

35. El servivio de agua
potable y drenajes es
provisto por ANDA,

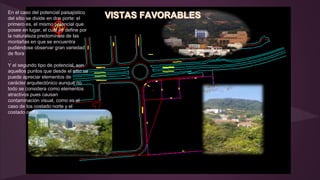

36. En el caso del potencial paisajístico
del sitio se divide en dos porte: el
primero es, el mismo potencial que
posee en lugar, el cual se define por
la naturaleza predomínate de las
montañas en que se encuentra
pudiéndose observar gran variedad
de flora
.
Y el segundo tipo de potencial, son
aquellos puntos que desde el sitio se
puede apreciar elementos de
carácter arquitectónico aunque no
todo se considera como elementos
atractivos pues causan
contaminación visual, como es el
caso de los costado norte y el
costado oeste.

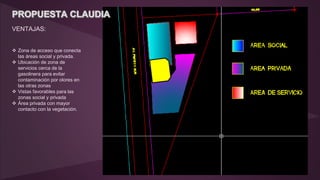

37. VENTAJAS:
 Zona de acceso que conecta
las áreas social y privada.
 Ubicación de zona de
servicios cerca de la
gasolinera para evitar
contaminación por olores en
las otras zonas
 Vistas favorables para las
zonas social y privada
 Área privada con mayor
contacto con la vegetación.

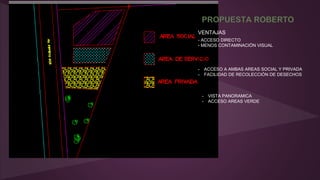

38. VENTAJAS
- ACCESO DIRECTO
- MENOS CONTAMINACIÓN VISUAL
- ACCESO A AMBAS AREAS SOCIAL Y PRIVADA
- FACILIDAD DE RECOLECCIÓN DE DESECHOS
- VISTA PANORAMICA
- ACCESO AREAS VERDE

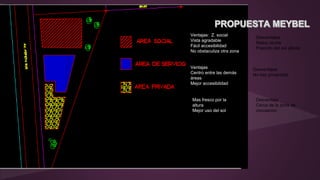

39. Ventajas: Z. social
Vista agradable
Fácil accesibilidad
No obstaculiza otra zona
Desventajas
Malos olores
Posición del sol afecta
Ventajas
Centro entre las demás
áreas
Mejor accesibilidad
Desventajas
No hay privacidad
Mas fresco por la
altura
Mejor uso del sol
Desventaja
Cerca de la zona de
circulación

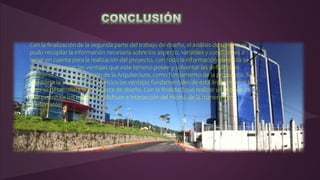

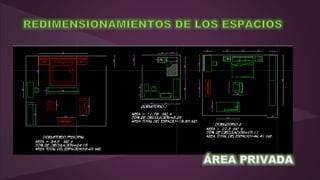

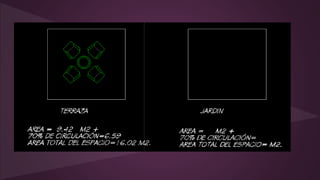

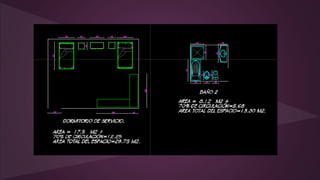

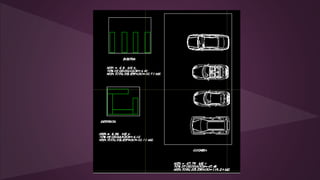

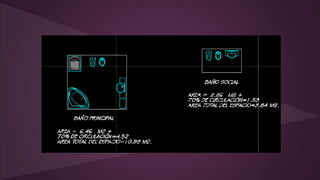

50. Con la finalización de la segunda parte del trabajo de diseño, el análisis de terreno se
pudo recopilar la información necesaria sobre los aspecto, variables y condiciones a
tener en cuenta para la realización del proyecto, con todo la información obtenida se
buscara potenciar las ventajas que este terreno posee y solventar las deficiencias
existentes, con la aplicación de la Arquitectura, como fundamento de la propuesta. Se
considera la Vialidad y los servicios las ventajas fundamentales de esta área, en base a
esto se desarrollara la propuesta de diseño. Con la finalidad que realizar un propuesta
que permita a los usuarios el disfrute e interacción del mismo de la manera mas
confortable.
