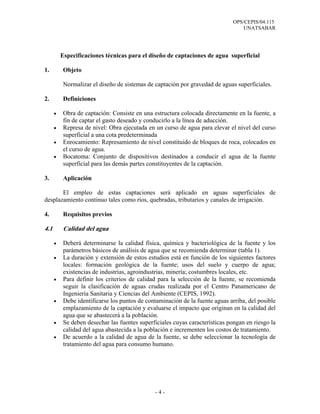

Especificaciones técnicas para el diseño de captaciones de agua superficial
1. Objeto
Normalizar el diseño de sistemas de captación por gravedad de aguas superficiales.
2. Definiciones
• Obra de captación: Consiste en una estructura colocada directamente en la fuente, a
fin de captar el gasto deseado y conducirlo a la línea de aducción.
• Represa de nivel: Obra ejecutada en un curso de agua para elevar el nivel del curso
superficial a una cota predeterminada
• Enrocamiento: Represamiento de nivel constituido de bloques de roca, colocados en
el curso de agua.
• Bocatoma: Conjunto de dispositivos destinados a conducir el agua de la fuente
superficial para las demás partes constituyentes de la captación.
3. Aplicación
El empleo de estas captaciones será aplicado en aguas superficiales de
desplazamiento continuo tales como ríos, quebradas, tributarios y canales de irrigación.
4. Requisitos previos
4.1 Calidad del agua
• Deberá determinarse la calidad física, química y bacteriológica de la fuente y los
parámetros básicos de análisis de agua que se recomienda determinar (tabla 1).
• La duración y extensión de estos estudios está en función de los siguientes factores
locales: formación geológica de la fuente; usos del suelo y cuerpo de agua;
existencias de industrias, agroindustrias, minería; costumbres locales, etc.
• Para definir los criterios de calidad para la selección de la fuente, se recomienda
seguir la clasificación de aguas crudas realizada por el Centro Panamericano de
Ingeniería Sanitaria y Ciencias del Ambiente (CEPIS, 1992).
• Debe identificarse los puntos de contaminación de la fuente aguas arriba, del posible
emplazamiento de la captación y evaluarse el impacto que originan en la calidad del
agua que se abastecerá a la población.
• Se deben desechar las fuentes superficiales cuyas características pongan en riesgo la
calidad del agua abastecida a la población e incrementen los costos de tratamiento.
• De acuerdo a la calidad de agua de la fuente, se debe seleccionar la tecnología de
tratamiento del agua para consumo humano.

OPS/CEPIS/04.115
UNATSABAR
- 5 -

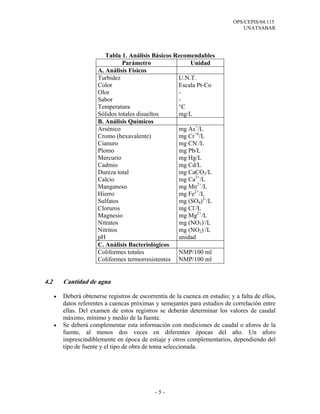

Tabla 1. Análisis Básicos Recomendables
Parámetro Unidad
A. Análisis Físicos
Turbidez U.N.T.
Color Escala Pt-Co
Olor -
Sabor -
Temperatura °C
Sólidos totales disueltos mg/L
B. Análisis Químicos
Arsénico
Cromo (hexavalente)
Cianuro
Plomo
Mercurio
Cadmio
Dureza total
Calcio
Manganeso
Hierro
Sulfatos
Cloruros
Magnesio
Nitratos
Nitritos
pH
mg As+
/L
mg Cr+6
/L
mg CN-
/L
mg Pb/L
mg Hg/L
mg Cd/L
mg CaCO3/L
mg Ca2+
/L
mg Mn2+
/L
mg Fe2+
/L
mg (SO4)2-
/L
mg Cl-
/L
mg Mg2+
/L
mg (NO3)-
/L
mg (NO2)-
/L
unidad
C. Análisis Bacteriológicos
Coliformes totales
Coliformes termorresistentes
NMP/100 ml
NMP/100 ml
4.2 Cantidad de agua
• Deberá obtenerse registros de escorrentía de la cuenca en estudio; y a falta de ellos,
datos referentes a cuencas próximas y semejantes para estudios de correlación entre
ellas. Del examen de estos registros se deberán determinar los valores de caudal
máximo, mínimo y medio de la fuente.
• Se deberá complementar esta información con mediciones de caudal o aforos de la
fuente, al menos dos veces en diferentes épocas del año. Un aforo
imprescindiblemente en época de estiaje y otros complementarios, dependiendo del
tipo de fuente y el tipo de obra de toma seleccionada.

OPS/CEPIS/04.115
UNATSABAR
- 6 -

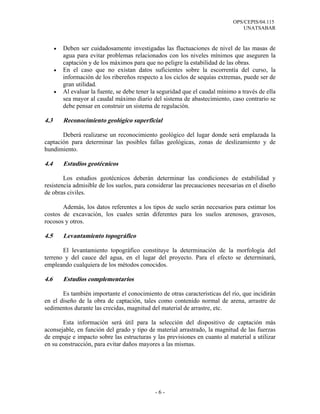

• Deben ser cuidadosamente investigadas las fluctuaciones de nivel de las masas de
agua para evitar problemas relacionados con los niveles mínimos que aseguren la
captación y de los máximos para que no peligre la estabilidad de las obras.
• En el caso que no existan datos suficientes sobre la escorrentía del curso, la
información de los ribereños respecto a los ciclos de sequías extremas, puede ser de
gran utilidad.
• Al evaluar la fuente, se debe tener la seguridad que el caudal mínimo a través de ella
sea mayor al caudal máximo diario del sistema de abastecimiento, caso contrario se
debe pensar en construir un sistema de regulación.
4.3 Reconocimiento geológico superficial
Deberá realizarse un reconocimiento geológico del lugar donde será emplazada la
captación para determinar las posibles fallas geológicas, zonas de deslizamiento y de
hundimiento.
4.4 Estudios geotécnicos
Los estudios geotécnicos deberán determinar las condiciones de estabilidad y
resistencia admisible de los suelos, para considerar las precauciones necesarias en el diseño
de obras civiles.
Además, los datos referentes a los tipos de suelo serán necesarios para estimar los
costos de excavación, los cuales serán diferentes para los suelos arenosos, gravosos,
rocosos y otros.
4.5 Levantamiento topográfico
El levantamiento topográfico constituye la determinación de la morfología del
terreno y del cauce del agua, en el lugar del proyecto. Para el efecto se determinará,
empleando cualquiera de los métodos conocidos.
4.6 Estudios complementarios
Es también importante el conocimiento de otras características del río, que incidirán
en el diseño de la obra de captación, tales como contenido normal de arena, arrastre de
sedimentos durante las crecidas, magnitud del material de arrastre, etc.
Esta información será útil para la selección del dispositivo de captación más
aconsejable, en función del grado y tipo de material arrastrado, la magnitud de las fuerzas
de empuje e impacto sobre las estructuras y las previsiones en cuanto al material a utilizar
en su construcción, para evitar daños mayores a las mismas.

OPS/CEPIS/04.115
UNATSABAR
- 7 -

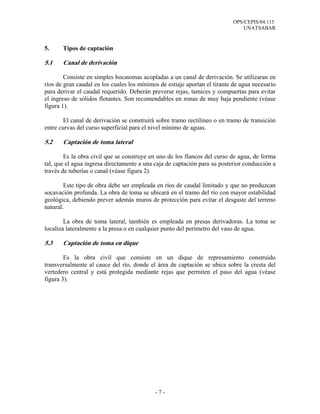

5. Tipos de captación
5.1 Canal de derivación
Consiste en simples bocatomas acopladas a un canal de derivación. Se utilizaran en
ríos de gran caudal en los cuales los mínimos de estiaje aportan el tirante de agua necesario
para derivar el caudal requerido. Deberán preverse rejas, tamices y compuertas para evitar
el ingreso de sólidos flotantes. Son recomendables en zonas de muy baja pendiente (véase
figura 1).
El canal de derivación se construirá sobre tramo rectilíneo o en tramo de transición
entre curvas del curso superficial para el nivel mínimo de aguas.
5.2 Captación de toma lateral
Es la obra civil que se construye en uno de los flancos del curso de agua, de forma
tal, que el agua ingresa directamente a una caja de captación para su posterior conducción a
través de tuberías o canal (véase figura 2).
Este tipo de obra debe ser empleada en ríos de caudal limitado y que no produzcan
socavación profunda. La obra de toma se ubicará en el tramo del río con mayor estabilidad
geológica, debiendo prever además muros de protección para evitar el desgaste del terreno
natural.
La obra de toma lateral, también es empleada en presas derivadoras. La toma se
localiza lateralmente a la presa o en cualquier punto del perímetro del vaso de agua.
5.3 Captación de toma en dique
Es la obra civil que consiste en un dique de represamiento construido
transversalmente al cauce del río, donde el área de captación se ubica sobre la cresta del
vertedero central y está protegida mediante rejas que permiten el paso del agua (véase
figura 3).

OPS/CEPIS/04.115
UNATSABAR
- 8 -

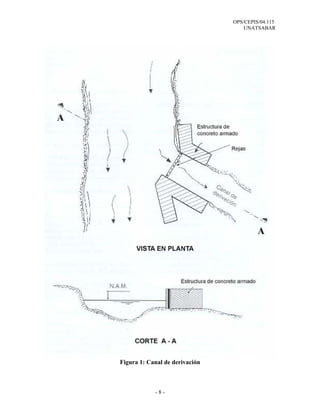

Figura 1: Canal de derivación

OPS/CEPIS/04.115
UNATSABAR
- 9 -

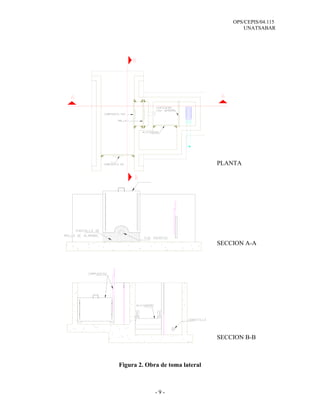

Figura 2. Obra de toma lateral
PLANTA
SECCION B-B
SECCION A-A

OPS/CEPIS/04.115
UNATSABAR
- 10 -
SECCIÓN TRANSVERSAL
DETALLE DE CÁMARA DE CAPTACIÓN

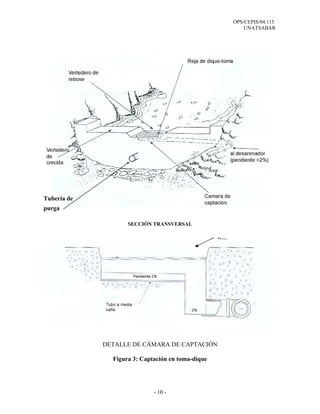

Figura 3: Captación en toma-dique
Reja
Tubería de
purga

OPS/CEPIS/04.115
UNATSABAR
- 11 -

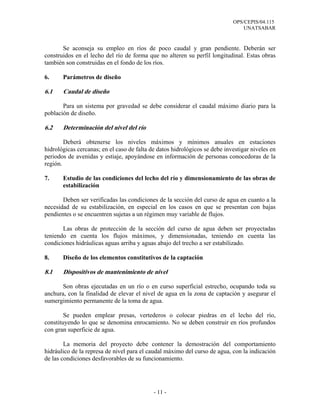

Se aconseja su empleo en ríos de poco caudal y gran pendiente. Deberán ser
construidos en el lecho del río de forma que no alteren su perfil longitudinal. Estas obras
también son construidas en el fondo de los ríos.
6. Parámetros de diseño
6.1 Caudal de diseño
Para un sistema por gravedad se debe considerar el caudal máximo diario para la
población de diseño.
6.2 Determinación del nivel del río
Deberá obtenerse los niveles máximos y mínimos anuales en estaciones
hidrológicas cercanas; en el caso de falta de datos hidrológicos se debe investigar niveles en
periodos de avenidas y estiaje, apoyándose en información de personas conocedoras de la
región.
7. Estudio de las condiciones del lecho del río y dimensionamiento de las obras de
estabilización
Deben ser verificadas las condiciones de la sección del curso de agua en cuanto a la
necesidad de su estabilización, en especial en los casos en que se presentan con bajas
pendientes o se encuentren sujetas a un régimen muy variable de flujos.
Las obras de protección de la sección del curso de agua deben ser proyectadas
teniendo en cuenta los flujos máximos, y dimensionadas, teniendo en cuenta las
condiciones hidráulicas aguas arriba y aguas abajo del trecho a ser estabilizado.
8. Diseño de los elementos constitutivos de la captación
8.1 Dispositivos de mantenimiento de nivel
Son obras ejecutadas en un río o en curso superficial estrecho, ocupando toda su
anchura, con la finalidad de elevar el nivel de agua en la zona de captación y asegurar el
sumergimiento permanente de la toma de agua.
Se pueden emplear presas, vertederos o colocar piedras en el lecho del río,
constituyendo lo que se denomina enrocamiento. No se deben construir en ríos profundos
con gran superficie de agua.
La memoria del proyecto debe contener la demostración del comportamiento
hidráulico de la represa de nivel para el caudal máximo del curso de agua, con la indicación
de las condiciones desfavorables de su funcionamiento.

OPS/CEPIS/04.115
UNATSABAR
- 12 -

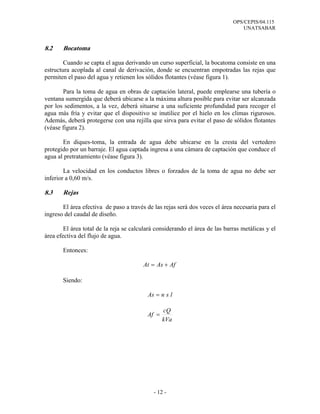

8.2 Bocatoma
Cuando se capta el agua derivando un curso superficial, la bocatoma consiste en una
estructura acoplada al canal de derivación, donde se encuentran empotradas las rejas que
permiten el paso del agua y retienen los sólidos flotantes (véase figura 1).
Para la toma de agua en obras de captación lateral, puede emplearse una tubería o
ventana sumergida que deberá ubicarse a la máxima altura posible para evitar ser alcanzada
por los sedimentos, a la vez, deberá situarse a una suficiente profundidad para recoger el
agua más fría y evitar que el dispositivo se inutilice por el hielo en los climas rigurosos.
Además, deberá protegerse con una rejilla que sirva para evitar el paso de sólidos flotantes
(véase figura 2).
En diques-toma, la entrada de agua debe ubicarse en la cresta del vertedero
protegido por un barraje. El agua captada ingresa a una cámara de captación que conduce el
agua al pretratamiento (véase figura 3).
La velocidad en los conductos libres o forzados de la toma de agua no debe ser
inferior a 0,60 m/s.
8.3 Rejas
El área efectiva de paso a través de las rejas será dos veces el área necesaria para el
ingreso del caudal de diseño.
El área total de la reja se calculará considerando el área de las barras metálicas y el
área efectiva del flujo de agua.
Entonces:
AfAsAt +=
Siendo:
lsnAs =
Vak
Qc
Af =

OPS/CEPIS/04.115
UNATSABAR
- 13 -

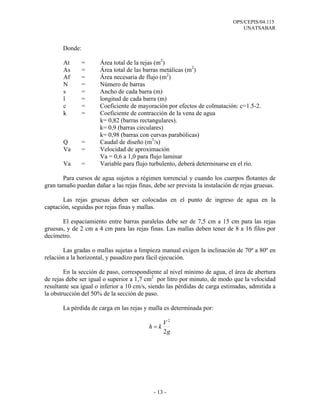

Donde:
At = Área total de la rejas (m2
)
As = Área total de las barras metálicas (m2
)
Af = Área necesaria de flujo (m2
)
N = Número de barras
s = Ancho de cada barra (m)
l = longitud de cada barra (m)
c = Coeficiente de mayoración por efectos de colmatación: c=1.5-2.
k = Coeficiente de contracción de la vena de agua
k= 0,82 (barras rectangulares).
k= 0,9 (barras circulares)
k= 0,98 (barras con curvas parabólicas)
Q = Caudal de diseño (m3
/s)
Va = Velocidad de aproximación
Va = 0,6 a 1,0 para flujo laminar
Va = Variable para flujo turbulento, deberá determinarse en el río.
Para cursos de agua sujetos a régimen torrencial y cuando los cuerpos flotantes de
gran tamaño puedan dañar a las rejas finas, debe ser prevista la instalación de rejas gruesas.
Las rejas gruesas deben ser colocadas en el punto de ingreso de agua en la
captación, seguidas por rejas finas y mallas.
El espaciamiento entre barras paralelas debe ser de 7,5 cm a 15 cm para las rejas
gruesas, y de 2 cm a 4 cm para las rejas finas. Las mallas deben tener de 8 a 16 filos por
decímetro.
Las gradas o mallas sujetas a limpieza manual exigen la inclinación de 70º a 80º en
relación a la horizontal, y pasadizo para fácil ejecución.
En la sección de paso, correspondiente al nivel mínimo de agua, el área de abertura
de rejas debe ser igual o superior a 1,7 cm2
por litro por minuto, de modo que la velocidad
resultante sea igual o inferior a 10 cm/s, siendo las pérdidas de carga estimadas, admitida a
la obstrucción del 50% de la sección de paso.
La pérdida de carga en las rejas y malla es determinada por:
g
V
kh
2
2
=

OPS/CEPIS/04.115
UNATSABAR
- 14 -

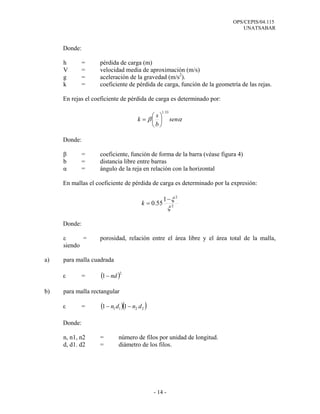

Donde:
h = pérdida de carga (m)
V = velocidad media de aproximación (m/s)
g = aceleración de la gravedad (m/s2
).
k = coeficiente de pérdida de carga, función de la geometría de las rejas.
En rejas el coeficiente de pérdida de carga es determinado por:
Donde:
β = coeficiente, función de forma de la barra (véase figura 4)
b = distancia libre entre barras
α = ángulo de la reja en relación con la horizontal
En mallas el coeficiente de pérdida de carga es determinado por la expresión:
Donde:
ε = porosidad, relación entre el área libre y el área total de la malla,
siendo
a) para malla cuadrada
ε = ( )2
1 nd−
b) para malla rectangular
ε = ( )( )2211 11 dndn −−
Donde:
n, n1, n2 = número de filos por unidad de longitud.
d, d1. d2 = diámetro de los filos.
αβ sen
b
s
k
33.1
⎟
⎠
⎞
⎜
⎝
⎛
=
2
2
1
55.0
ξ
ξ−
=k

OPS/CEPIS/04.115
UNATSABAR
- 15 -

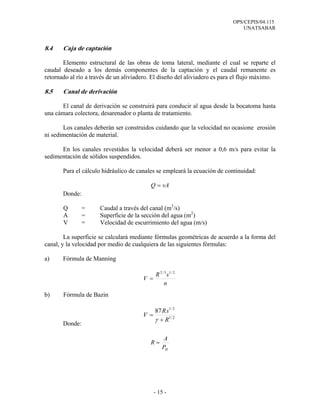

8.4 Caja de captación
Elemento estructural de las obras de toma lateral, mediante el cual se reparte el
caudal deseado a los demás componentes de la captación y el caudal remanente es
retornado al río a través de un aliviadero. El diseño del aliviadero es para el flujo máximo.
8.5 Canal de derivación
El canal de derivación se construirá para conducir al agua desde la bocatoma hasta
una cámara colectora, desarenador o planta de tratamiento.
Los canales deberán ser construidos cuidando que la velocidad no ocasione erosión
ni sedimentación de material.
En los canales revestidos la velocidad deberá ser menor a 0,6 m/s para evitar la
sedimentación de sólidos suspendidos.
Para el cálculo hidráulico de canales se empleará la ecuación de continuidad:
vAQ =
Donde:
Q = Caudal a través del canal (m3
/s)
A = Superficie de la sección del agua (m2
)
V = Velocidad de escurrimiento del agua (m/s)
La superficie se calculará mediante fórmulas geométricas de acuerdo a la forma del
canal, y la velocidad por medio de cualquiera de las siguientes fórmulas:
a) Fórmula de Manning
b) Fórmula de Bazin
Donde:
n
sR
V
2/13/2
=
2/1
2/1
87
R
sR
V
+
=
γ
HP
A
R =

OPS/CEPIS/04.115
UNATSABAR
- 16 -
V = Velocidad de agua (m/s)
R = Radio hidráulico (m)
A = Superficie de la sección del agua de escurrimiento (m2
)
Ph = Perímetro mojado del agua (m)
s = Pendiente del canal en un tramo (m/m)
n = Coeficiente de Manning
γ = Coeficiente de bazin

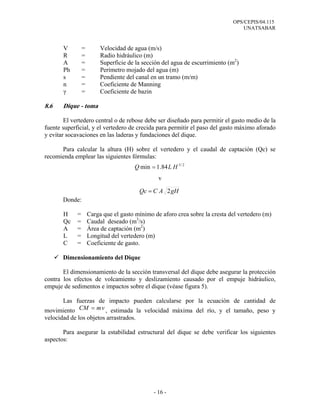

8.6 Dique - toma
El vertedero central o de rebose debe ser diseñado para permitir el gasto medio de la
fuente superficial, y el vertedero de crecida para permitir el paso del gasto máximo aforado
y evitar socavaciones en las laderas y fundaciones del dique.
Para calcular la altura (H) sobre el vertedero y el caudal de captación (Qc) se
recomienda emplear las siguientes fórmulas:
v
Donde:
H = Carga que el gasto mínimo de aforo crea sobre la cresta del vertedero (m)
Qc = Caudal deseado (m3
/s)
A = Área de captación (m2
)
L = Longitud del vertedero (m)
C = Coeficiente de gasto.
Dimensionamiento del Dique
El dimensionamiento de la sección transversal del dique debe asegurar la protección
contra los efectos de volcamiento y deslizamiento causado por el empuje hidráulico,
empuje de sedimentos e impactos sobre el dique (véase figura 5).
Las fuerzas de impacto pueden calcularse por la ecuación de cantidad de
movimiento vmCM = , estimada la velocidad máxima del río, y el tamaño, peso y
velocidad de los objetos arrastrados.
Para asegurar la estabilidad estructural del dique se debe verificar los siguientes
aspectos:
2/3
84.1min HLQ =
gHACQc 2=

OPS/CEPIS/04.115
UNATSABAR
- 17 -
a) Posición de la resultante
La línea de acción de las fuerzas actuantes sobre el dique debe pasar por el tercio
central de su base; por lo tanto, se debe cumplir la siguiente relación:
3/23/ cec ≤≤
Donde “e”, es la excentridad y se expresa por la siguiente relación:

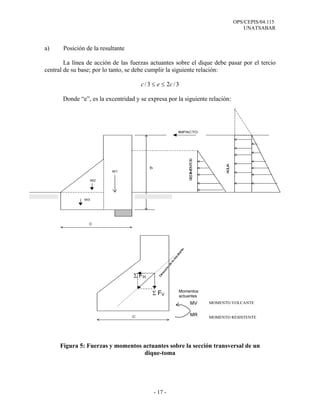

Figura 5: Fuerzas y momentos actuantes sobre la sección transversal de un
dique-toma
b
SEDIMENTOS
AGUA
IMPACTO
C
W1
W3
W2
C
D
irección
de
la
resultante
Σ FH
MV
MR
Σ FV
Momentos
actuantes
MOMENTO VOLCANTE
MOMENTO RESISTENTE

OPS/CEPIS/04.115
UNATSABAR
- 18 -

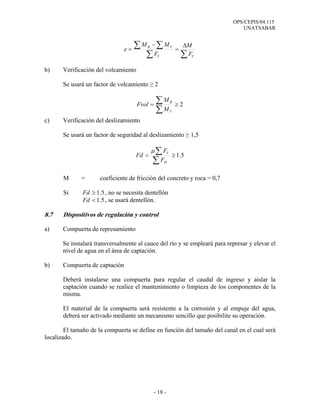

b) Verificación del volcamiento
Se usará un factor de volcamiento ≥ 2
c) Verificación del deslizamiento
Se usará un factor de seguridad al deslizamiento ≥ 1,5
Μ = coeficiente de fricción del concreto y roca = 0,7
Si 5.1≥Fd , no se necesita dentellón
5.1<Fd , se usará dentellón.
8.7 Dispositivos de regulación y control
a) Compuerta de represamiento
Se instalará transversalmente al cauce del río y se empleará para represar y elevar el
nivel de agua en el área de captación.
b) Compuerta de captación
Deberá instalarse una compuerta para regular el caudal de ingreso y aislar la
captación cuando se realice el mantenimiento o limpieza de los componentes de la
misma.
El material de la compuerta será resistente a la corrosión y al empuje del agua,
deberá ser activado mediante un mecanismo sencillo que posibilite su operación.
El tamaño de la compuerta se define en función del tamaño del canal en el cual será
localizado.
∑∑
∑ ∑ ∆
=
−
=
VV
VR
F
M
F
MM
e
2≥=
∑
∑
V
R
M
M
Fvol
5.1≥=
∑
∑
H
V
F
F
Fd
µ

OPS/CEPIS/04.115
UNATSABAR
- 19 -

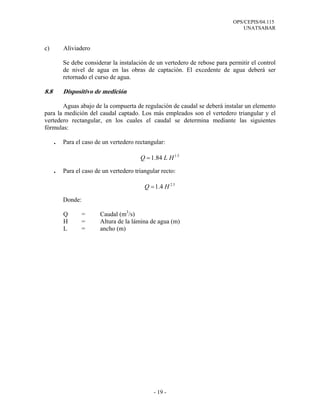

c) Aliviadero
Se debe considerar la instalación de un vertedero de rebose para permitir el control
de nivel de agua en las obras de captación. El excedente de agua deberá ser
retornado el curso de agua.
8.8 Dispositivo de medición
Aguas abajo de la compuerta de regulación de caudal se deberá instalar un elemento
para la medición del caudal captado. Los más empleados son el vertedero triangular y el
vertedero rectangular, en los cuales el caudal se determina mediante las siguientes
fórmulas:
. Para el caso de un vertedero rectangular:
. Para el caso de un vertedero triangular recto:
Donde:
Q = Caudal (m3
/s)
H = Altura de la lámina de agua (m)
L = ancho (m)
5.1
84.1 HLQ =
5.2
4.1 HQ =

OPS/CEPIS/04.115
UNATSABAR
- 20 -

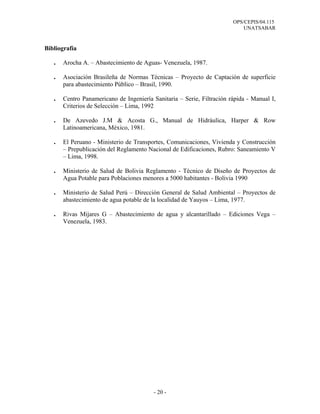

Bibliografía
. Arocha A. – Abastecimiento de Aguas- Venezuela, 1987.
. Asociación Brasileña de Normas Técnicas – Proyecto de Captación de superficie
para abastecimiento Público – Brasil, 1990.
. Centro Panamericano de Ingeniería Sanitaria – Serie, Filtración rápida - Manual I,
Criterios de Selección – Lima, 1992
. De Azevedo J.M & Acosta G., Manual de Hidráulica, Harper & Row
Latinoamericana, México, 1981.
. El Peruano - Ministerio de Transportes, Comunicaciones, Vivienda y Construcción
– Prepublicación del Reglamento Nacional de Edificaciones, Rubro: Saneamiento V
– Lima, 1998.
. Ministerio de Salud de Bolivia Reglamento - Técnico de Diseño de Proyectos de
Agua Potable para Poblaciones menores a 5000 habitantes - Bolivia 1990
. Ministerio de Salud Perú – Dirección General de Salud Ambiental – Proyectos de
abastecimiento de agua potable de la localidad de Yauyos – Lima, 1977.
. Rivas Mijares G – Abastecimiento de agua y alcantarillado – Ediciones Vega –
Venezuela, 1983.

Diseño captaciones

Más contenido relacionado

La actualidad más candente

Similar a Diseño captaciones

Último

Diseño captaciones
