Los elementos básicos para construir una red local incluyen al menos dos computadores, tarjetas de red para cada computador, un medio de conexión como un cable, y un sistema operativo de red. Las redes se pueden construir siguiendo una arquitectura cliente/servidor o peer-to-peer. Los medios físicos comunes de conexión incluyen cables de cobre como el par trenzado y el cable coaxial, así como cables de fibra óptica.

1. Alumnos:
José Manuel Albino Fernández N.L 1
José Rodolfo Hernández Caracas N.L 22

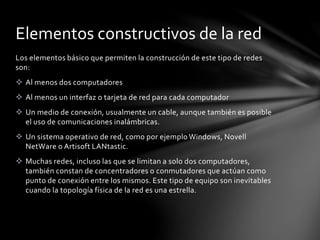

2. Los elementos básico que permiten la construcción de este tipo de redes
son:
 Al menos dos computadores
 Al menos un interfaz o tarjeta de red para cada computador
 Un medio de conexión, usualmente un cable, aunque también es posible
el uso de comunicaciones inalámbricas.
 Un sistema operativo de red, como por ejemplo Windows, Novell
NetWare o Artisoft LANtastic.
 Muchas redes, incluso las que se limitan a solo dos computadores,
también constan de concentradores o conmutadores que actúan como
punto de conexión entre los mismos. Este tipo de equipo son inevitables
cuando la topología física de la red es una estrella.
Elementos constructivos de la red

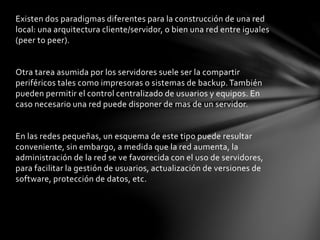

3. Existen dos paradigmas diferentes para la construcción de una red
local: una arquitectura cliente/servidor, o bien una red entre iguales
(peer to peer).
Otra tarea asumida por los servidores suele ser la compartir
periféricos tales como impresoras o sistemas de backup.También
pueden permitir el control centralizado de usuarios y equipos. En
caso necesario una red puede disponer de mas de un servidor.
En las redes pequeñas, un esquema de este tipo puede resultar
conveniente, sin embargo, a medida que la red aumenta, la
administración de la red se ve favorecida con el uso de servidores,
para facilitar la gestión de usuarios, actualización de versiones de
software, protección de datos, etc.

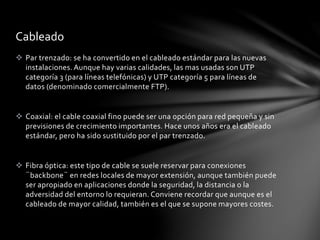

4.  Par trenzado: se ha convertido en el cableado estándar para las nuevas
instalaciones. Aunque hay varias calidades, las mas usadas son UTP
categoría 3 (para líneas telefónicas) y UTP categoría 5 para líneas de
datos (denominado comercialmente FTP).
 Coaxial: el cable coaxial fino puede ser una opción para red pequeña y sin
previsiones de crecimiento importantes. Hace unos años era el cableado
estándar, pero ha sido sustituido por el par trenzado.
 Fibra óptica: este tipo de cable se suele reservar para conexiones
¨backbone¨ en redes locales de mayor extensión, aunque también puede
ser apropiado en aplicaciones donde la seguridad, la distancia o la
adversidad del entorno lo requieran. Conviene recordar que aunque es el
cableado de mayor calidad, también es el que se supone mayores costes.
Cableado

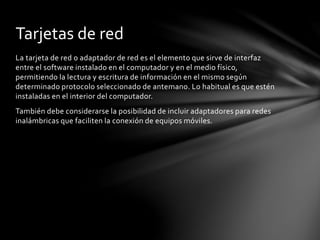

5. La tarjeta de red o adaptador de red es el elemento que sirve de interfaz
entre el software instalado en el computador y en el medio físico,
permitiendo la lectura y escritura de información en el mismo según
determinado protocolo seleccionado de antemano. Lo habitual es que estén
instaladas en el interior del computador.
También debe considerarse la posibilidad de incluir adaptadores para redes
inalámbricas que faciliten la conexión de equipos móviles.
Tarjetas de red

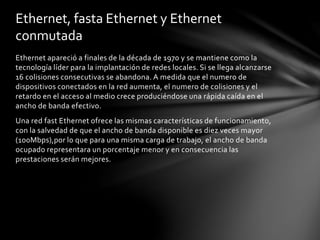

6. Ethernet apareció a finales de la década de 1970 y se mantiene como la
tecnología líder para la implantación de redes locales. Si se llega alcanzarse
16 colisiones consecutivas se abandona. A medida que el numero de
dispositivos conectados en la red aumenta, el numero de colisiones y el
retardo en el acceso al medio crece produciéndose una rápida caída en el
ancho de banda efectivo.
Una red fast Ethernet ofrece las mismas características de funcionamiento,
con la salvedad de que el ancho de banda disponible es diez veces mayor
(100Mbps),por lo que para una misma carga de trabajo, el ancho de banda
ocupado representara un porcentaje menor y en consecuencia las
prestaciones serán mejores.
Ethernet, fasta Ethernet y Ethernet
conmutada

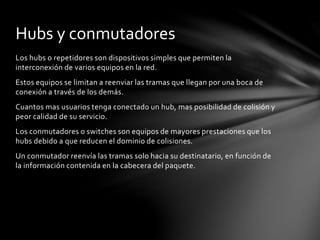

7. Los hubs o repetidores son dispositivos simples que permiten la
interconexión de varios equipos en la red.
Estos equipos se limitan a reenviar las tramas que llegan por una boca de
conexión a través de los demás.
Cuantos mas usuarios tenga conectado un hub, mas posibilidad de colisión y
peor calidad de su servicio.
Los conmutadores o switches son equipos de mayores prestaciones que los
hubs debido a que reducen el dominio de colisiones.
Un conmutador reenvía las tramas solo hacia su destinatario, en función de
la información contenida en la cabecera del paquete.
Hubs y conmutadores

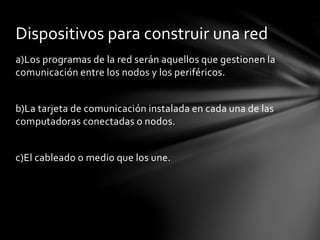

8. a)Los programas de la red serán aquellos que gestionen la
comunicación entre los nodos y los periféricos.
b)La tarjeta de comunicación instalada en cada una de las
computadoras conectadas o nodos.
c)El cableado o medio que los une.
Dispositivos para construir una red

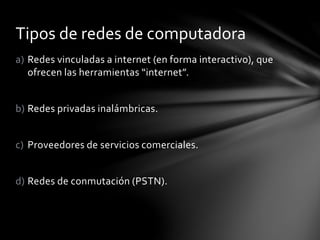

9. a) Redes vinculadas a internet (en forma interactivo), que
ofrecen las herramientas “internet”.
b) Redes privadas inalámbricas.
c) Proveedores de servicios comerciales.
d) Redes de conmutación (PSTN).
Tipos de redes de computadora

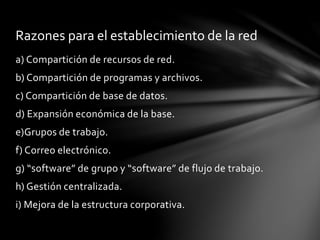

10. a) Compartición de recursos de red.
b) Compartición de programas y archivos.
c) Compartición de base de datos.
d) Expansión económica de la base.
e)Grupos de trabajo.
f) Correo electrónico.
g) “software” de grupo y “software” de flujo de trabajo.
h) Gestión centralizada.
i) Mejora de la estructura corporativa.
Razones para el establecimiento de la red

11. Clasificación por su extensión o distribución
geográfica.
a) segmento de red (subred)
b)Red de área local (LAN)
c) Red de campus
d)Red de área metropolitana (MAN)
e) Red de área extensa (WAN y redes globales)
Tipos de redes

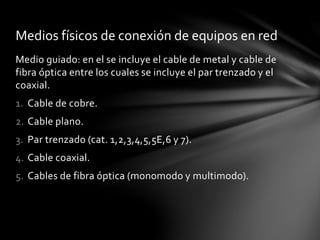

12. Medio guiado: en el se incluye el cable de metal y cable de
fibra óptica entre los cuales se incluye el par trenzado y el
coaxial.
1. Cable de cobre.
2. Cable plano.
3. Par trenzado (cat. 1,2,3,4,5,5E,6 y 7).
4. Cable coaxial.
5. Cables de fibra óptica (monomodo y multimodo).
Medios físicos de conexión de equipos en red

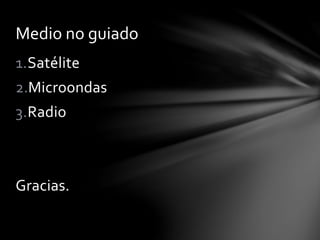

13. 1.Satélite
2.Microondas
3.Radio
Gracias.
Medio no guiado
