El documento presenta el plan de diseño de una red GSM para ampliar la cobertura de la operadora MOVITEX en un área de exploración y producción petrolera de 200 km2 solicitada por PDVSA. Se estima que habrá 1000 usuarios y se requerirán 54 estaciones de radio base y 6 estaciones controladoras, así como ampliar la capacidad del equipo central de conmutación. El plan incluye el dimensionamiento de celdas, reuso de frecuencias y equipos necesarios.

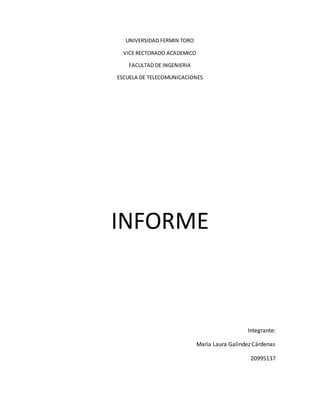

1. UNIVERSIDAD FERMIN TORO
VICE RECTORADO ACADEMICO
FACULTAD DE INGENIERIA
ESCUELA DE TELECOMUNICACIONES
INFORME
Integrante:
María Laura Galindez Cárdenas
20995137

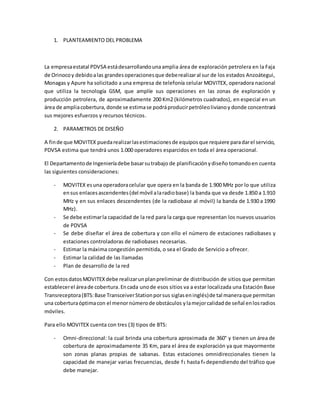

2. 1. PLANTEAMIENTO DEL PROBLEMA
La empresaestatal PDVSA estádesarrollandounaamplia área de exploración petrolera en la Faja
de Orinocoy debidoalas grandesoperacionesque deberealizaral sur de los estados Anzoátegui,
Monagas y Apure ha solicitado a una empresa de telefonía celular MOVITEX, operadora nacional
que utiliza la tecnología GSM, que amplíe sus operaciones en las zonas de exploración y
producción petrolera, de aproximadamente 200 Km2 (kilómetros cuadrados), en especial en un
área de ampliacobertura, donde se estimase podráproducirpetróleolivianoy donde concentrará
sus mejores esfuerzos y recursos técnicos.
2. PARAMETROS DE DISEÑO
A finde que MOVITEX puedarealizarlasestimacionesde equiposque requiere paradarel servicio,
PDVSA estima que tendrá unos 1.000 operadores esparcidos en toda el área operacional.
El Departamentode Ingenieríadebe basarsutrabajo de planificaciónydiseño tomandoen cuenta
las siguientes consideraciones:
- MOVITEX esuna operadoracelular que opera en la banda de 1.900 MHz por lo que utiliza
ensus enlacesascendentes(del móvil alaradiobase) la banda que va desde 1.850 a 1.910
MHz y en sus enlaces descendentes (de la radiobase al móvil) la banda de 1.930 a 1990
MHz).
- Se debe estimarla capacidad de la red para la carga que representan los nuevos usuarios
de PDVSA
- Se debe diseñar el área de cobertura y con ello el número de estaciones radiobases y
estaciones controladoras de radiobases necesarias.
- Estimar la máxima congestión permitida, o sea el Grado de Servicio a ofrecer.
- Estimar la calidad de las llamadas
- Plan de desarrollo de la red
Con estosdatosMOVITEXdebe realizarunplanpreliminar de distribución de sitios que permitan
establecerel áreade cobertura.Encada unode esos sitios va a estar localizada una Estación Base
Transreceptora(BTS:Base TransceiverStationporsus siglaseninglés)de tal maneraque permitan
una coberturaóptimacon el menornúmerode obstáculos ylamejorcalidadde señal enlosradios
móviles.
Para ello MOVITEX cuenta con tres (3) tipos de BTS:
- Omni-direccional: la cual brinda una cobertura aproximada de 360° y tienen un área de
cobertura de aproximadamente 35 Km, para el área de exploración ya que mayormente
son zonas planas propias de sabanas. Estas estaciones omnidireccionales tienen la
capacidad de manejar varias frecuencias, desde f1 hasta fn dependiendo del tráfico que
debe manejar.

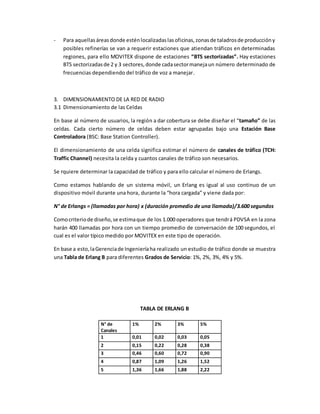

3. - Para aquellasáreasdonde esténlocalizadaslasoficinas,zonasde taladrosde produccióny
posibles refinerías se van a requerir estaciones que atiendan tráficos en determinadas
regiones, para ello MOVITEX dispone de estaciones “BTS sectorizadas”. Hay estaciones
BTS sectorizadasde 2 y 3 sectores,donde cadasectormanejaun número determinado de
frecuencias dependiendo del tráfico de voz a manejar.
3. DIMENSIONAMIENTO DE LA RED DE RADIO
3.1 Dimensionamiento de las Celdas
En base al número de usuarios, la región a dar cobertura se debe diseñar el “tamaño” de las
celdas. Cada cierto número de celdas deben estar agrupadas bajo una Estación Base
Controladora (BSC: Base Station Controller).
El dimensionamiento de una celda significa estimar el número de canales de tráfico (TCH:
Traffic Channel) necesita la celda y cuantos canales de tráfico son necesarios.
Se rquiere determinar la capacidad de tráfico y para ello calcular el número de Erlangs.
Como estamos hablando de un sistema móvil, un Erlang es igual al uso continuo de un
dispositivo móvil durante una hora, durante la “hora cargada” y viene dada por:
N° de Erlangs = (llamadas por hora) x (duración promedio de una llamada)/3.600 segundos
Comocriteriode diseño,se estimaque de los 1.000 operadores que tendrá PDVSA en la zona
harán 400 llamadas por hora con un tiempo promedio de conversación de 100 segundos, el
cual es el valor típico medido por MOVITEX en este tipo de operación.
En base a esto,laGerenciade Ingenieríaha realizado un estudio de tráfico donde se muestra
una Tabla de Erlang B para diferentes Grados de Servicio: 1%, 2%, 3%, 4% y 5%.
TABLA DE ERLANG B
N° de
Canales
1% 2% 3% 5%
1 0,01 0,02 0,03 0,05
2 0,15 0,22 0,28 0,38
3 0,46 0,60 0,72 0,90
4 0,87 1,09 1,26 1,52
5 1,36 1,66 1,88 2,22

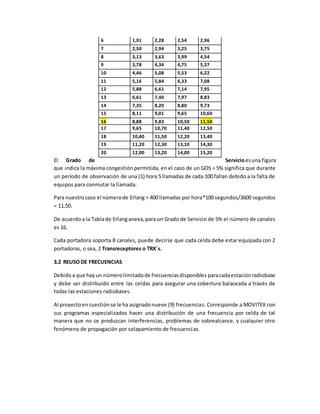

4. El Grado de Servicioesuna figura
que indica la máxima congestión permitida, en el caso de un GOS = 5% significa que durante
un período de observación de una (1) hora 5 llamadas de cada 100 fallan debido a la falta de
equipos para conmutar la llamada.
Para nuestrocaso el númerode Erlang = 400 llamadas por hora*100 segundos/3600 segundos
= 11,50.
De acuerdoa la Tablade Erlanganexa,para un Grado de Servicio de 5% el número de canales
es 16.
Cada portadora soporta 8 canales, puede decirse que cada celda debe estar equipada con 2
portadoras, o sea, 2 Transreceptores o TRX´s.
3.2 REUSO DE FRECUENCIAS
Debidoa que hayun númerolimitadode frecuenciasdisponibles paracadaestaciónradiobase
y debe ser distribuido entre las celdas para asegurar una cobertura balaceada a través de
todas las estaciones radiobases.
Al proyectoencuestiónse le ha asignadonueve (9) frecuencias. Corresponde a MOVITEX con
sus programas especializados hacer una distribución de una frecuencia por celda de tal
manera que no se produzcan interferencias, problemas de sobrealcance, y cualquier otro
fenómeno de propagación por solapamiento de frecuencias.
6 1,91 2,28 2,54 2,96
7 2,50 2,94 3,25 3,75
8 3,13 3,63 3,99 4,54
9 3,78 4,34 4,75 5,37
10 4,46 5,08 5,53 6,22
11 5,16 5,84 6,33 7,08
12 5,88 6,61 7,14 7,95
13 6,61 7,40 7,97 8,83
14 7,35 8,20 8,80 9,73
15 8,11 9,01 9,65 10,60
16 8,88 9,83 10,50 11,50
17 9,65 10,70 11,40 12,50
18 10,40 11,50 12,20 13,40
19 11,20 12,30 13,10 14,30
20 12,00 13,20 14,00 15,20

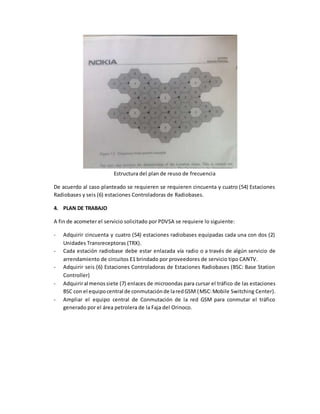

5. Estructura del plan de reuso de frecuencia
De acuerdo al caso planteado se requieren se requieren cincuenta y cuatro (54) Estaciones
Radiobases y seis (6) estaciones Controladoras de Radiobases.
4. PLAN DE TRABAJO
A fin de acometer el servicio solicitado por PDVSA se requiere lo siguiente:
- Adquirir cincuenta y cuatro (54) estaciones radiobases equipadas cada una con dos (2)
Unidades Transreceptoras (TRX).
- Cada estación radiobase debe estar enlazada vía radio o a través de algún servicio de
arrendamiento de circuitos E1 brindado por proveedores de servicio tipo CANTV.
- Adquirir seis (6) Estaciones Controladoras de Estaciones Radiobases (BSC: Base Station
Controller)
- Adquiriral menossiete (7) enlaces de microondas para cursar el tráfico de las estaciones
BSC con el equipocentral de conmutaciónde laredGSM (MSC:Mobile Switching Center).
- Ampliar el equipo central de Conmutación de la red GSM para conmutar el tráfico
generado por el área petrolera de la Faja del Orinoco.
