CONFIGURACIÓN DE SERVIDOR PROXY

En el siguiente manual se describe paso a paso la instalación del Sistema Operativo Linux
Ubuntu 10.10 Maverick Meerkat, así como la configuración de la paquetería que se requiere para
configurar un servidor Proxy en Linux Ubuntu.

Los pasos a seguir para la instalación de Linux Ubuntu 10.10, arrancando desde la unidad de CD...

1.- Elegir el Idioma a Utilizar, Español, e iniciar la Instalación, dando clic en Instalar Ubuntu.

2.- Aparecerá una ventana en la cual solo dar clic en el botón Adelante.

Lic. Yael Ivett Jahuey Caro
Laboratorio de Equipo de Cómputo


3.- El siguiente paso es asignar el espacio en disco que se va a utilizar, en este caso elegir la segunda
opción, Borrar y usar el disco entero, dar clic en Adelante

4.- Mostrará una ventana en la que se indica el espacio que se va a utilizar y si esta de acuerdo en usar
toda la partición, dar clic en Instalar ahora.

5.- En el siguiente paso, Elegir la ubicación, dar clic en el mapa seleccionando a la República Mexicana
con el mouse, mostrará en el cuadro de texto México, City. Dar clic en Adelante.



6.- Muestra la distribución del Teclado, el cual se deja con esa configuración, dar clic en Adelante.

7.- Para este siguiente paso se escribirán los datos del Equipo, Como a continuación se muestra, el
nombre que se utilice ya dependerá de cada administrador del Proxy.

8.- Dar clic en Adelante para comenzar con la Instalación de Ubuntu .



9.- Al terminar la Instalación solo pide reiniciar el equipo, al termino del reinicio podrá empezar a
trabajar con la configuración del Servidor Proxy.

Para Iniciar, en el equipo se deben tener 2 tarjetas de Red eth0 y eth1, de las cuales

eth1: se utiliza para el acceso del servicio de internet y,
eth0: se utiliza para la distribución del servicio a los equipos de computo dentro del Laboratorio .

El equipo automáticamente detecta las dos tarjetas, las cuales configuraremos de la siguiente manera.

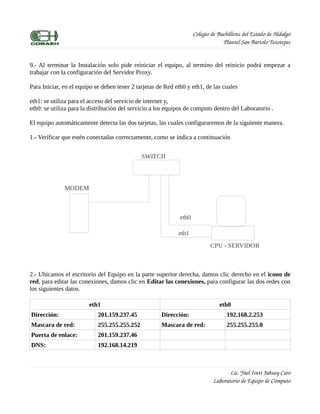

1.- Verificar que estén conectadas correctamente, como se indica a continuación

SWITCH

MODEM

eth0

eth1
CPU - SERVIDOR

2.- Ubicamos el escritorio del Equipo en la parte superior derecha, damos clic derecho en el icono de
red, para editar las conexiones, damos clic en Editar las conexiones, para configurar las dos redes con
los siguientes datos.

eth1 eth0
Dirección: 201.159.237.45 Dirección: 192.168.2.253
Mascara de red: 255.255.255.252 Mascara de red: 255.255.255.0
Puerta de enlace: 201.159.237.46
DNS: 192.168.14.219



3.- Abrirá la ventana de Conexiones de Red, donde se despliegan las dos redes eth0 y eth1,
Seleccionar a eth1 para editarla.

4.- Dar clic en Editar, y va a desplegar la siguiente ventana.

5.- En esta ventana, se realiza lo siguiente.
• Seleccionar la pestaña Ajustes Ipv4
• En el apartado Método, cambiar Automático por Manual
• En el apartado de Direcciones, dar Clic en Añadir, en la cual se va a escribir la dirección
IP, Mascara de Red, Puerta de Enlace, y el DNS. Que son los datos del proveedor del
servicio de Internet.
• Así mismo en la parte de Servidores DNS, escribir el DNS del proveedor del servicio.
• Dar clic en Aplicar.

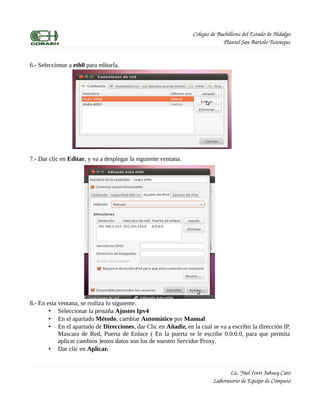

6.- Seleccionar a eth0 para editarla.

7.- Dar clic en Editar, y va a desplegar la siguiente ventana.

8.- En esta ventana, se realiza lo siguiente.
• Seleccionar la pestaña Ajustes Ipv4
• En el apartado Método, cambiar Automático por Manual
• En el apartado de Direcciones, dar Clic en Añadir, en la cual se va a escribir la dirección IP,
Mascara de Red, Puerta de Enlace ( En la puerta se le escribe 0.0.0.0, para que permita
aplicar cambios )estos datos son los de nuestro Servidor Proxy.
• Dar clic en Aplicar.

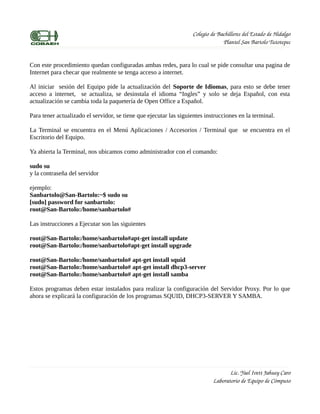

Con este procedimiento quedan configuradas ambas redes, para lo cual se pide consultar una pagina de
Internet para checar que realmente se tenga acceso a internet.

Al iniciar sesión del Equipo pide la actualización del Soporte de Idiomas, para esto se debe tener
acceso a internet, se actualiza, se desinstala el idioma “Ingles” y solo se deja Español, con esta
actualización se cambia toda la paquetería de Open Office a Español.

Para tener actualizado el servidor, se tiene que ejecutar las siguientes instrucciones en la terminal.

La Terminal se encuentra en el Menú Aplicaciones / Accesorios / Terminal que se encuentra en el
Escritorio del Equipo.

Ya abierta la Terminal, nos ubicamos como administrador con el comando:

sudo su
y la contraseña del servidor

ejemplo:
Sanbartolo@San-Bartolo:~$ sudo su
[sudo] password for sanbartolo:
root@San-Bartolo:/home/sanbartolo#

Las instrucciones a Ejecutar son las siguientes

root@San-Bartolo:/home/sanbartolo#apt-get install update
root@San-Bartolo:/home/sanbartolo#apt-get install upgrade

root@San-Bartolo:/home/sanbartolo# apt-get install squid
root@San-Bartolo:/home/sanbartolo# apt-get install dhcp3-server
root@San-Bartolo:/home/sanbartolo# apt-get install samba

Estos programas deben estar instalados para realizar la configuración del Servidor Proxy. Por lo que
ahora se explicará la configuración de los programas SQUID, DHCP3-SERVER Y SAMBA.



CONFIGURACIÓN SQUID

Este programa funciona como servidor Proxy intermediario entre el Servidor y los clientes, el cual se
va a configurar, de manera que todo equipo conectado a la red del laboratorio de Equipo de Cómputo,
se dirija a este programa y tener un mejor control en la administración del Laboratorio del Equipo de
Cómputo.

1.- Primeramente se abre la terminal
Aplicaciones/Accesorios/Terminal

2.- Ubicarse como Administrador.

3.- En la actualización del equipo realizada anteriormente se instaló el programa de Squid, por lo que
al quedar instalado se generó una carpeta llamada squid en la ruta Sistema de archivos / etc / squid,
dentro de esta carpeta se encuentra el archivo squid.conf, Este archivo es el que se va a editar y
configurar, el archivo esta protegido, por lo que se le van a cambiar los permisos para poder
manipularlo, esto se realiza de la siguiente manera.

Ya abierta la Terminal, ubicarse en la Raíz

root@San-Bartolo:/home/sanbartolo# cd
root@San-Bartolo:~#

colocarse en la carpeta squid:

root@San-Bartolo:~# cd /
root@San-Bartolo:/# cd etc
root@San-Bartolo:/etc# cd squid
root@San-Bartolo:/etc/squid#

Ya que esta dentro de la carpeta, se cambian los permisos al archivo con el siguiente comando:

root@San-Bartolo:/etc/squid# chmod a+rwx squid.conf

Ahora si podremos editar el archivo squid.conf el cual podemos abrir de dos maneras.

Una opción es ejecutando un editor de textos con la siguiente instrucción.

root@San-Bartolo:/etc/squid# nano squid.conf



Abrirá el archivo estando en la terminal. Ahí mismo se pueden hacer los cambios.
La segunda opción para abrir el archivo es dando clic en el menú Lugares que esta en el escritorio,
seleccionar del menú Equipo, abrirá una ventana donde localizaremos Sistema de archivos, que es
donde se guardan toda la configuración del equipo, dentro de Sistema de archivos, ubicamos la
carpeta etc, de la cual dentro de ella esta la carpeta squid donde se encuentra el archivo squid.conf,
damos doble clic, elegimos mostrar, abrirá el archivo, entonces se pueden hacer los cambios
necesarios.

Dentro del archivo squid.conf

Buscar y Cambiar el Puerto 3128 por el que se este utilizando, en el caso del Plantel San Bartolo es el
808 y queda de la siguiente manera:

#Squid normally listens to port 3128
http_port 808

Cambiar la dirección ip en la siguiente acl del siguiente apartado por la que brinda el Servicio
quedando de la siguiente manera:

# Example rule allowing access from your local networks.

acl localnet src 201.159.237.45 # RFC1918 possible internal network

Al final de las acl que estan en el archivo squid.conf se crean 2 acl de la siguiente manera

acl localnet src 192.168.2.0/24
acl ips-alumnos src "/etc/squid/ips-alumnos"

En el apartado del archivo squid.conf llamado:

# INSERT YOUR OWN RULE(S) HERE TO ALLOW ACCESS FROM YOUR CLIENTS

Escribir el siguiente código:

http_access allow ips-alumnos
http_access allow localnet !ips-alumnos
En el apartado DNS option Cambiar el DNS por
dns_nameservers 192.168.14.219 192.168.2.253



Guardar todos los cambios realizados, ya que de esta manera queda configurado parte del Servidor
Proxy, por lo tanto todos los equipos que sean administrados por el servidor tendrán que configurarse,
y dirigirse al Proxy para que puedan tener acceso a internet, con los permisos necesarios, para esto se
tiene que cambiar la configuración del programa DHCP.

Fuera del Archivo squid.conf, pero dentro de la capeta de Squid, se va a crear el archivo “ips-
alumnos” que es donde se van a guardar las ips de los equipos que van utilizan los usuarios.
Para iniciar los servicios de squid, regresamos a la terminal y se ejecutan el siguiente comando

root@San-Bartolo:/home/sanbartolo# sudo squid start

para detener el servicio de squid se emplea la siguiente instrucción:

root@San-Bartolo:/home/sanbartolo# sudo squid stop

para reiniciar el servicio:

root@San-Bartolo:/home/sanbartolo# sudo squid restart



CONFIGURACION DHCP

En este programa se registran y se les asigna una ip a los Equipos de los Clientes, para tener un mejor
control de los usuarios que formen parte de la red del Laboratorio de Equipo de Cómputo.

En la actualización del servidor se realizó la instalación del programa dhcp3_server, el cual se
configura de la siguiente manera.

Igualmente se creó una carpeta llamada dhcp3 en la cual se creo un archivo, dhcpd.conf al cual se le
van a cambiar los permisos al archivo dhcpd.conf , siguiendo el procedimiento como se hizo con
squid.

La instrucción es:

root@San-Bartolo:/etc/dhcp3# chmod a+rwx dhcpd.conf

Abrir el archivo dhcpd.conf. Con la opción que mejor crea conveniente.Dentro de ese archivo se va a
realizar la siguiente configuración.

option broadcast-address 192.168.2.255;
option routers 192.168.2.253;
subnet 192.168.2.0 netmask 255.255.255.0
{
range 192.168.2.100 192.168.2.200;
}
host 1{
hardware ethernet 00:1C:C4:D4:70:B2;
fixed-address 192.168.2.101;
}

host 2{
hardware ethernet 00:1c:c4:d5:e0:99;
}

host 3{
hardware ethernet 00:1C:C4:D4:70:B2;
}
. . . . hasta n hosts o de acuerdo a los equipos que se tengan para configurar.



Donde:
option broadcast-address 192.168.2.255;: Define la mascara de subred de los clientes.
option routers 192.168.2.253;: Define el gateway por defecto de los clientes, es la dirección del Proxy.
subnet 192.168.2.0 netmask 255.255.255.0;:Define para que red va a dar el servicio.
Range 192.168.2.100 192.168.2.200;: Define el rango de la ip's que se le van asignar a los equipos.

Para cada equipo se va a detectar la dirección física para colocarla en el host como a continuación se
describe:

host 1 : se va a referir a el primer equipo y así sucesivamente hasta n equipos

hardware ethernet 00:1C:C4:D4:70:B2;: Es donde se va escribir la dirección física del equipo que
corresponda al host 1 ...etc hasta n equipos.

Fixed-address 192.168.2.103;: Es la IP que el administrador le va asignar a los equipos.

Guardar todo cambio que se haga en el archivo.

Para ejecutar los servicios de se deben escribir los siguientes comandos.
Para iniciar los servicios de dhcp3-server, regresamos a la terminal y se ejecutan el siguiente comando.

root@San-Bartolo:/home/sanbartolo# sudo dhcp3-server start

Para detener el servicio de squid se emplea la siguiente instrucción:

root@San-Bartolo:/home/sanbartolo# sudo dhcp3-server stop

Para reiniciar el servicio:

root@San-Bartolo:/home/sanbartolo# sudo dhcp3-server restart

Después de que encienda el equipo se deben iniciar los servicios de dhcp3-server, y al encender los
equipos del los clientes (alumnos) se les asigne la ip que fue capturada en el archivo, e inicie con la
configuración que se tiene en el servidor.



CONFIGURACIÓN SAMBA

Al inicio de la configuración del Servidor Linux se instaló el programa SAMBA, este programa es el
que va a permitir que exista comunicación entre los diferentes equipos de Linux-Linux y Linux -
Windows.

Para la instalación del programa samba se empleo la siguiente instrucción:

sanbartolo@San-Bartolo:~$apt-get install samba

Automáticamente se creó la carpeta SAMBA donde se encuentra el archivo smb.conf este archivo se
guarda en el en el sistema de ficheros en la carpeta etc.

Cambiar los permisos al smb.conf de la siguiente manera.

Abrimos una terminal en Aplicaciones/accesorios/Terminal

ya abierta nos colocamos como administrador

sanbartolo@San-Bartolo:~$ sudo su
[sudo] password for sanbartolo:

Nos colocamos en la carpeta donde esta el archivo smb.conf para cambiar los permisos y poder
modificarlo.

root@San-Bartolo:~# cd /
root@San-Bartolo:/# cd etc
root@San-Bartolo:/etc# cd squid
root@San-Bartolo:/etc/squid#

Escribimos la estructura para quitar los permisos como se indica a continuación:

root@San-Bartolo:/etc/squid# chmod a+rwx smb.conf

Abrimos el archivo smb.conf, de la manera que mejor se pueda manipular.

Para tener una nuevo grupo de trabajo, cambiar el nombre de WORKGROUP por el que nosotros
queramos. Esto se realiza en el siguiente apartado.



# Change this to the workgroup/NT-domain name your Samba server will part of
workgroup = WORKGROUP

En este caso se cambio a LABORATORIO-SBT
quedando de esta manera.
workgroup = LABORATORIO-SBT

Localizar las siguientes lineas

[global]
security = USER

Quitar el punto y coma ; para que se convierta en un recurso compartido anónimo.

Al final del archivo se agregan las siguientes lineas.

[prueba]
commnet = Cosas Publicas
path = /home/prueba
public = yes
writable = yes
browseable = yes

Este código permite que los usuarios puedan acceder a la carpeta prueba, es opcional como deseen
tener la carpeta, o los permiso que se le quieran dar, puede cambiar el yes a no para que los usuarios no
puedan escribir en ella.

En el equipo se va a crear la carpeta Prueba (el nombre es el que crean mas conveniente usar) en la
dirección /home/prueba, el nombre que se le ponga en el archivo smbd.conf es el mismo que se le va a
poner cuando se crea la carpeta.

Para crear la carpeta en home, Abrir una terminal ubicarse en la raíz (colocar cd para ubicarse en la
raíz).

root@San-Bartolo:~#

Aquí se crea la carpeta

root@San-Bartolo:/home# sudo mkdir prueba



A la carpeta que se acaba de crear se le van a cambiar los permisos para que se puedan compartir los
archivos, se ejecuta la siguiente instrucción:

root@San-Bartolo:/home# chmod 755 /home/prueba
root@San-Bartolo:/home# chmod a+rww /home/prueba

Ejecutar ambos permisos, para que el usuario tenga acceso a la carpeta así mismo pueda escribir en
ella, y los alumnos o los usuarios que quieran compartir información no tengan problemas.



CONFIGURACIÓN DE LA IMPRESORA

Primeramente la impresora se conecta y se configura en red, lo que hara mas facil que sea detectada
por todos los usuarios.

Para configurar la impresora desde un equipo con Linux, se hace de la siguiente manera:

1.- Ubicar en el menú Sistema / Administracion / Impresoras

2.- Abrirá la siguiente ventana.

3.- Dar clic en el icono + Añadir, y desplegará la siguiente ventana.



4.- Seleccionar la opción Impresora de red, y como ya anteriormente se configuro la impresora en red,
la debe detectar automaticamente y desplegar el nombre al seleccionar la opción de Impresora de red,
ya que haya desplegado el nombre, seleccionar el nombre de la impresora, y dar clic en el icono
Adelante

Aquí aparecerá la
impresora que se tenga en
red.

5.- Al dar clic en Adelante, comenzará a buscar el controlador de la impresora.

6.- Al Instalar los



controladores abrirá una ventana, dejar las opciones como aparecen y dar clic en el icono Adelante.

7.- Desplegará la siguiente ventana donde pedirá que se imprima una pagina de prueba.

8.- Imprimir la pagina de prueba para ver que realmente se podrá imprimir desde el equipo donde la
esta configurando, de esta manera queda configurada una impresora de red.

CONFIGURACIÓN DEL EQUIPO-CLIENTE



Se instala el S. O. Ubuntu, de la misma manera en que se instaló en el servidor, solo cambiando el
nombre del equipo, y así se pueda identificar cada maquina.

Ejecutar la actualización de Soporte de idiomas, y las siguientes actualizaciones.

root@San-Bartolo:/home/sanbartolo#apt-get install update
root@San-Bartolo:/home/sanbartolo#apt-get install upgrade

El equipo se deberá configurar al Proxy, el cual se encuentra en el menú Preferencias/Servidor Proxy,
va a desplegar una ventana, en la cual solo se va a escribir la dirección ip, que es la dirección que se
capturó en la red eth0

eth0
Dirección: 192.168.2.253
Mascara de red: 255.255.255.0

Y el puerto 8080 cambiarlo por 808.

Dar clic en Aplicar a todo el Sistema.

Abrir una terminal para instalar el siguiente programa en el cliente:

sanbartolo@San-Bartolo:~$ apt-get install samba

Instalado el programa se va a realizar el mismo procedimiento que se llevo acabo anteriormente sobre
la instalación de samba, hasta la creación de la carpeta, solo se va a cambiar el nombre de la carpeta
que estará visible para los demás usuarios.

Para Instalar una impresora en el cliente se siguen exactamente los mismos pasos anteriormente
mencionados para la configuración de la impresora.


Documentacion servidor proxy sbt

Más contenido relacionado

Similar a Documentacion servidor proxy sbt

Documentacion servidor proxy sbt
