Este documento describe el proceso de drenaje ácido de rocas, incluyendo su definición, causas, tipos, fuentes y métodos de predicción y mitigación. Explica que el drenaje ácido se produce por la oxidación de minerales con sulfuros, resultando en agua con pH bajo. Luego detalla las diferentes etapas del ciclo de vida de una mina y las posibles fuentes de drenaje ácido en cada etapa. Finalmente, cubre varios métodos para predecir la calidad del agua, como pruebas de laboratorio y

1. Mitigación y control del
drenaje de ácido de rocas

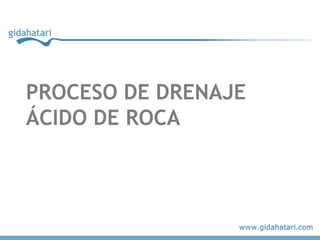

2. PROCESO DE DRENAJE
ÁCIDO DE ROCA

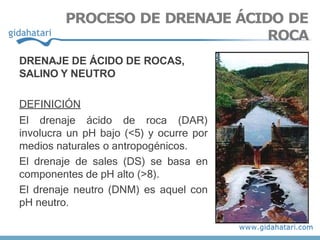

3. DRENAJE DE ÁCIDO DE ROCAS,
SALINO Y NEUTRO
DEFINICIÓN
El drenaje ácido de roca (DAR)
involucra un pH bajo (<5) y ocurre por
medios naturales o antropogénicos.
El drenaje de sales (DS) se basa en
componentes de pH alto (>8).
El drenaje neutro (DNM) es aquel con
pH neutro.
PROCESO DE DRENAJE ÁCIDO DE
ROCA

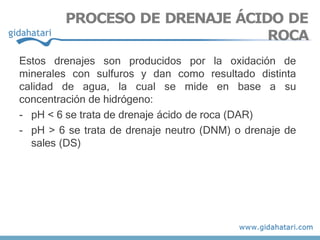

4. Estos drenajes son producidos por la oxidación de
minerales con sulfuros y dan como resultado distinta
calidad de agua, la cual se mide en base a su
concentración de hidrógeno:
- pH < 6 se trata de drenaje ácido de roca (DAR)
- pH > 6 se trata de drenaje neutro (DNM) o drenaje de
sales (DS)
PROCESO DE DRENAJE ÁCIDO DE
ROCA

5. PROCESO DE DRENAJE ÁCIDO DE
ROCA

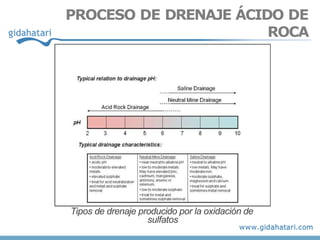

Tipos de drenaje producido por la oxidación de
sulfatos

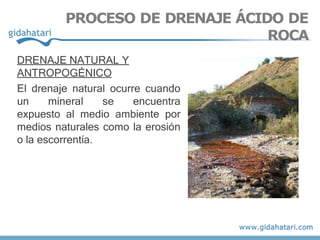

6. DRENAJE NATURAL Y
ANTROPOGÉNICO
El drenaje natural ocurre cuando
un mineral se encuentra
expuesto al medio ambiente por
medios naturales como la erosión
o la escorrentía.
PROCESO DE DRENAJE ÁCIDO DE
ROCA

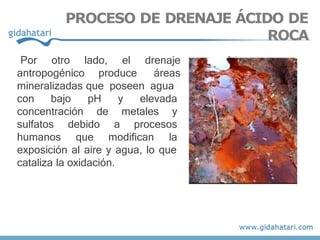

7. antropogénico produce
Por otro lado, el drenaje
áreas
mineralizadas que poseen agua
con bajo
concentración
pH y elevada
de metales y
sulfatos
humanos
debido a procesos
que modifican la
exposición al aire y agua, lo que
cataliza la oxidación.
PROCESO DE DRENAJE ÁCIDO DE
ROCA

8. FUENTES SENDEROS AMBIENT
E
RECEPTO
R
Desgaste reserva de roca Infiltración de desgaste Agua
subterránea
Reservas de minerales y
bajo grado de minerales
Zona de sólidos Agua superficial
Pilas de materiales Aguas subterráneas –
superficiales
Sólidos y
sedimentos
Paredes de hoyos Respuesta por biota Aire
Suelo subterráneo
PROCESO DE DRENAJE ÁCIDO DE
ROCA

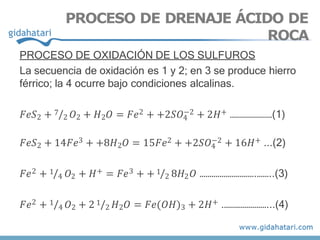

9. PROCESO DE OXIDACIÓN DE LOS SULFUROS
La secuencia de oxidación es 1 y 2; en 3 se produce hierro
férrico; la 4 ocurre bajo condiciones alcalinas.
4
𝐹𝑒𝑆2 + 7/2 𝑂2 + 𝐻2𝑂 = 𝐹𝑒2 + +2𝑆𝑂−2 + 2𝐻+ …………………(1)
4
𝐹𝑒𝑆2 + 14𝐹𝑒3 + +8𝐻2𝑂 = 15𝐹𝑒2 + +2𝑆𝑂−2 + 16𝐻+ ...(2)
𝐹𝑒2 + 1/4 𝑂2 + 𝐻+ = 𝐹𝑒3 + + 1/2 8𝐻2𝑂 ……………………….……..(3)
𝐹𝑒2 + 1/4 𝑂2 + 2 1/2 𝐻2𝑂 = 𝐹𝑒(𝑂𝐻)3 + 2𝐻+ .…………………...(4)
PROCESO DE DRENAJE ÁCIDO DE
ROCA

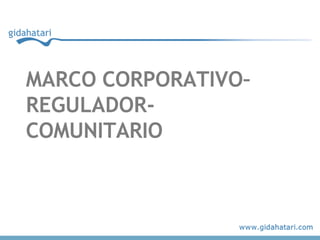

10. MARCO CORPORATIVO–
REGULADOR-
COMUNITARIO

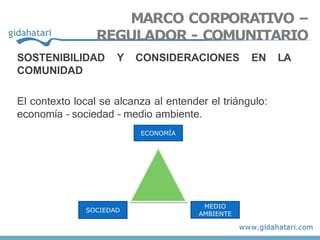

11. Y CONSIDERACIONES EN LA
SOSTENIBILIDAD
COMUNIDAD
El contexto local se alcanza al entender el triángulo:
economía – sociedad – medio ambiente.
MARCO CORPORATIVO –
REGULADOR - COMUNITARIO
ECONOMÍA
SOCIEDAD
MEDIO
AMBIENTE

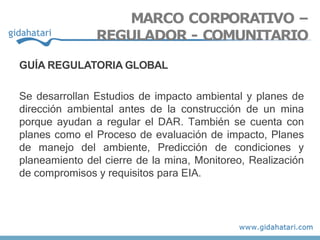

12. GUÍA REGULATORIA GLOBAL
Se desarrollan Estudios de impacto ambiental y planes de
dirección ambiental antes de la construcción de un mina
porque ayudan a regular el DAR. También se cuenta con
planes como el Proceso de evaluación de impacto, Planes
de manejo del ambiente, Predicción de condiciones y
planeamiento del cierre de la mina, Monitoreo, Realización
de compromisos y requisitos para EIA.
MARCO CORPORATIVO –
REGULADOR - COMUNITARIO

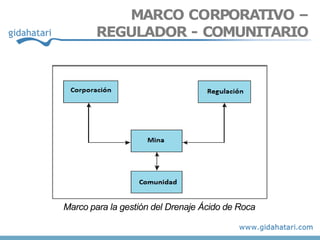

13. MARCO CORPORATIVO –
REGULADOR - COMUNITARIO
Marco para la gestión del Drenaje Ácido de Roca

14. DESCRIPCIÓN Y CREACIÓN
DEL PROBLEMA

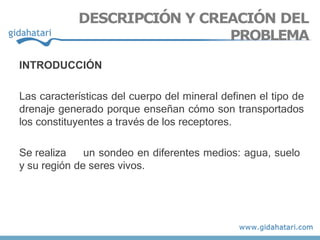

15. INTRODUCCIÓN
Las características del cuerpo del mineral definen el tipo de
drenaje generado porque enseñan cómo son transportados
los constituyentes a través de los receptores.
Se realiza un sondeo en diferentes medios: agua, suelo
y su región de seres vivos.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

16. DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

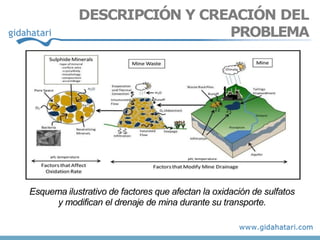

Esquema ilustrativo de factores que afectan la oxidación de sulfatos
y modifican el drenaje de mina durante su transporte.

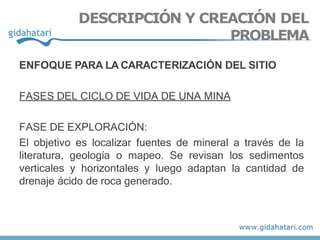

17. ENFOQUE PARA LA CARACTERIZACIÓN DEL SITIO
FASES DEL CICLO DE VIDA DE UNA MINA
FASE DE EXPLORACIÓN:
El objetivo es localizar fuentes de mineral a través de la
literatura, geología o mapeo. Se revisan los sedimentos
verticales y horizontales y luego adaptan la cantidad de
drenaje ácido de roca generado.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

18. FASE DE PLANEAMIENTO DE LA MINA:
Resume la viabilidad económica, diseños y estudios de
pre-factibilidad (social y ambiental). La Evaluación del
Impacto Ambiental y Social (ESIA) y El estudio de
factibilidad (FS) estudian potenciales impactos ambientales
ligados al depósito de minerales.
FASE CONSTRUCCIÓN:
Tras revisar el ESIA se modificará el manejo de la DAR
según las condiciones propuestas.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

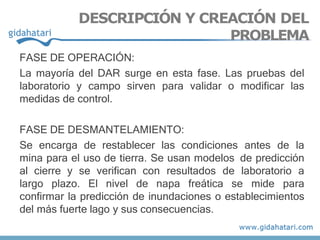

19. FASE DE OPERACIÓN:
La mayoría del DAR surge en esta fase. Las pruebas del
laboratorio y campo sirven para validar o modificar las
medidas de control.
FASE DE DESMANTELAMIENTO:
Se encarga de restablecer las condiciones antes de la
mina para el uso de tierra. Se usan modelos de predicción
al cierre y se verifican con resultados de laboratorio a
largo plazo. El nivel de napa freática se mide para
confirmar la predicción de inundaciones o establecimientos
del más fuerte lago y sus consecuencias.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

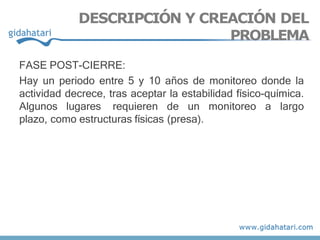

20. FASE POST-CIERRE:
Hay un periodo entre 5 y 10 años de monitoreo donde la
actividad decrece, tras aceptar la estabilidad físico-química.
Algunos lugares requieren de un monitoreo a largo
plazo, como estructuras físicas (presa).
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

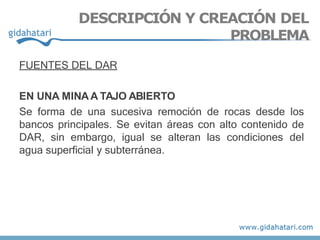

21. FUENTES DEL DAR
EN UNA MINAA TAJO ABIERTO
Se forma de una sucesiva remoción de rocas desde los
bancos principales. Se evitan áreas con alto contenido de
DAR, sin embargo, igual se alteran las condiciones del
agua superficial y subterránea.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

22. DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

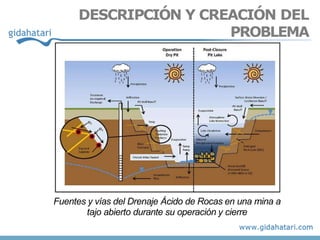

Fuentes y vías del Drenaje Ácido de Rocas en una mina a
tajo abierto durante su operación y cierre

23. EN MINA SUBTERRÁNEA
Se remueve el agua subterránea de trabajos bajo tierra
usando separadores de corriente. Se puede construir un
túnel por gravedad que transporta el agua a la superficie.
Las fuente de DAR se da al exponer los sulfuros en
paredes y fracturas al oxígeno atmosférico.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

24. DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

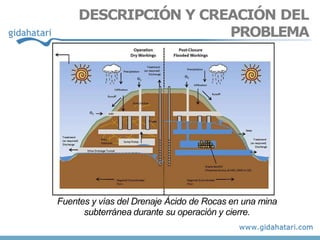

Fuentes y vías del Drenaje Ácido de Rocas en una mina
subterránea durante su operación y cierre.

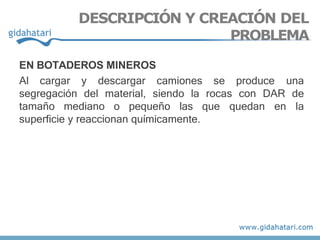

25. EN BOTADEROS MINEROS
Al cargar y descargar camiones se produce una
segregación del material, siendo la rocas con DAR de
tamaño mediano o pequeño las que quedan en la
superficie y reaccionan químicamente.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

26. DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

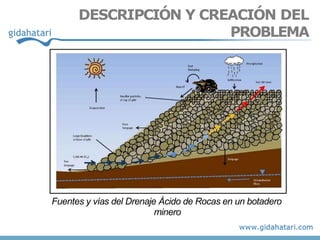

Fuentes y vías del Drenaje Ácido de Rocas en un botadero
minero

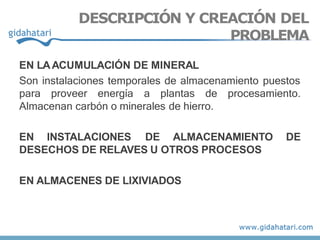

27. EN LAACUMULACIÓN DE MINERAL
Son instalaciones temporales de almacenamiento puestos
procesamiento.
para proveer energía a plantas de
Almacenan carbón o minerales de hierro.
EN INSTALACIONES DE ALMACENAMIENTO DE
DESECHOS DE RELAVES U OTROS PROCESOS
EN ALMACENES DE LIXIVIADOS
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

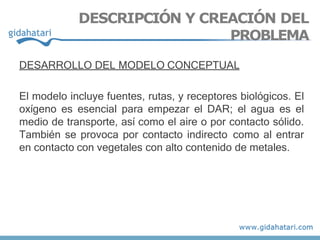

28. DESARROLLO DEL MODELO CONCEPTUAL
El modelo incluye fuentes, rutas, y receptores biológicos. El
oxígeno es esencial para empezar el DAR; el agua es el
medio de transporte, así como el aire o por contacto sólido.
También se provoca por contacto indirecto como al entrar
en contacto con vegetales con alto contenido de metales.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

29. Típica información requerida para la conceptualización del sitio
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

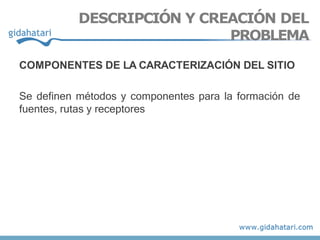

30. COMPONENTES DE LA CARACTERIZACIÓN DEL SITIO
Se definen métodos y componentes para la formación de
fuentes, rutas y receptores
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

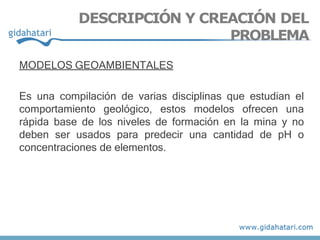

31. MODELOS GEOAMBIENTALES
Es una compilación de varias disciplinas que estudian el
comportamiento geológico, estos modelos ofrecen una
rápida base de los niveles de formación en la mina y no
deben ser usados para predecir una cantidad de pH o
concentraciones de elementos.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

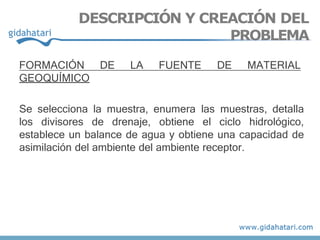

32. FORMACIÓN DE LA FUENTE DE MATERIAL
GEOQUÍMICO
Se selecciona la muestra, enumera las muestras, detalla
los divisores de drenaje, obtiene el ciclo hidrológico,
establece un balance de agua y obtiene una capacidad de
asimilación del ambiente del ambiente receptor.
DESCRIPCIÓN Y CREACIÓN DEL
PROBLEMA

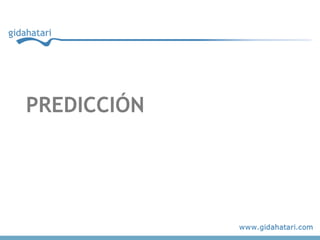

33. PREDICCIÓN

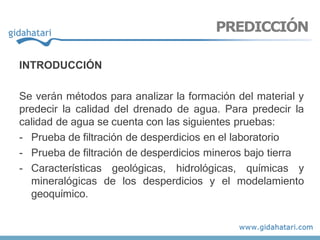

34. INTRODUCCIÓN
Se verán métodos para analizar la formación del material y
predecir la calidad del drenado de agua. Para predecir la
calidad de agua se cuenta con las siguientes pruebas:
- Prueba de filtración de desperdicios en el laboratorio
- Prueba de filtración de desperdicios mineros bajo tierra
- Características geológicas, hidrológicas, químicas y
mineralógicas de los desperdicios y el modelamiento
geoquímico.
PREDICCIÓN

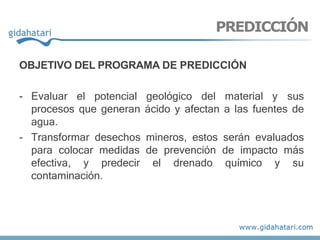

35. OBJETIVO DEL PROGRAMA DE PREDICCIÓN
- Evaluar el potencial geológico del material y sus
procesos que generan ácido y afectan a las fuentes de
agua.
- Transformar desechos mineros, estos serán evaluados
para colocar medidas de prevención de impacto más
efectiva, y predecir el drenado químico y su
contaminación.
PREDICCIÓN

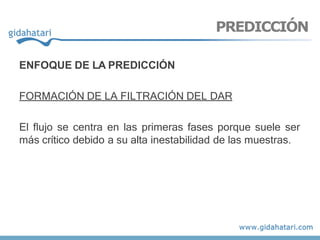

36. ENFOQUE DE LA PREDICCIÓN
FORMACIÓN DE LA FILTRACIÓN DEL DAR
El flujo se centra en las primeras fases porque suele ser
más crítico debido a su alta inestabilidad de las muestras.
PREDICCIÓN

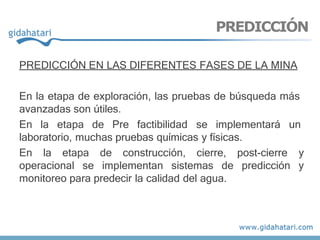

37. PREDICCIÓN EN LAS DIFERENTES FASES DE LA MINA
En la etapa de exploración, las pruebas de búsqueda más
avanzadas son útiles.
En la etapa de Pre factibilidad se implementará un
laboratorio, muchas pruebas químicas y físicas.
En la etapa de construcción, cierre, post-cierre y
operacional se implementan sistemas de predicción y
monitoreo para predecir la calidad del agua.
PREDICCIÓN

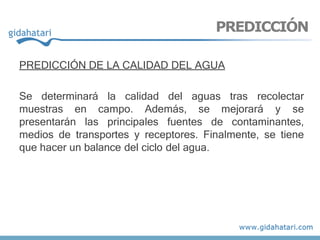

38. PREDICCIÓN DE LA CALIDAD DEL AGUA
Se determinará la calidad del aguas tras recolectar
muestras en campo. Además, se mejorará y se
presentarán las principales fuentes de contaminantes,
medios de transportes y receptores. Finalmente, se tiene
que hacer un balance del ciclo del agua.
PREDICCIÓN

39. PREDICCIÓN

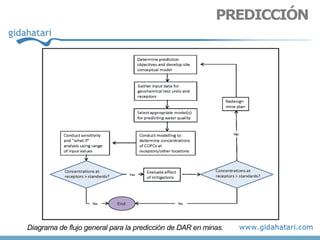

Diagrama de flujo general para la predicción de DAR en minas.

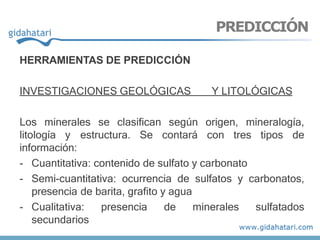

40. HERRAMIENTAS DE PREDICCIÓN
INVESTIGACIONES GEOLÓGICAS Y LITOLÓGICAS
Los minerales se clasifican según origen, mineralogía,
litología y estructura. Se contará con tres tipos de
información:
- Cuantitativa: contenido de sulfato y carbonato
- Semi-cuantitativa: ocurrencia de sulfatos y carbonatos,
presencia de barita, grafito y agua
- Cualitativa: presencia de minerales sulfatados
secundarios
PREDICCIÓN

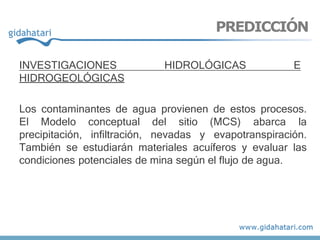

41. INVESTIGACIONES HIDROLÓGICAS E
HIDROGEOLÓGICAS
Los contaminantes de agua provienen de estos procesos.
El Modelo conceptual del sitio (MCS) abarca la
precipitación, infiltración, nevadas y evapotranspiración.
También se estudiarán materiales acuíferos y evaluar las
condiciones potenciales de mina según el flujo de agua.
PREDICCIÓN

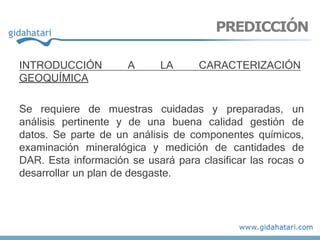

42. INTRODUCCIÓN A LA CARACTERIZACIÓN
GEOQUÍMICA
Se requiere de muestras cuidadas y preparadas, un
análisis pertinente y de una buena calidad gestión de
datos. Se parte de un análisis de componentes químicos,
examinación mineralógica y medición de cantidades de
DAR. Esta información se usará para clasificar las rocas o
desarrollar un plan de desgaste.
PREDICCIÓN

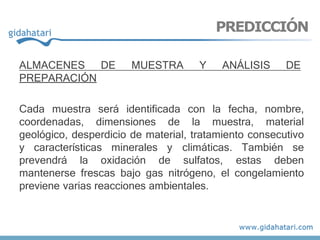

43. ALMACENES DE MUESTRA Y ANÁLISIS DE
PREPARACIÓN
Cada muestra será identificada con la fecha, nombre,
coordenadas, dimensiones de la muestra, material
geológico, desperdicio de material, tratamiento consecutivo
y características minerales y climáticas. También se
prevendrá la oxidación de sulfatos, estas deben
mantenerse frescas bajo gas nitrógeno, el congelamiento
previene varias reacciones ambientales.
PREDICCIÓN

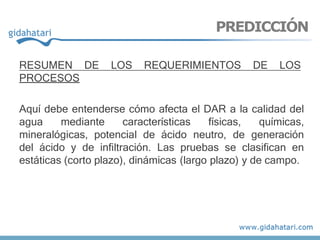

44. RESUMEN DE LOS REQUERIMIENTOS DE LOS
PROCESOS
Aquí debe entenderse cómo afecta el DAR a la calidad del
agua mediante características físicas, químicas,
mineralógicas, potencial de ácido neutro, de generación
del ácido y de infiltración. Las pruebas se clasifican en
estáticas (corto plazo), dinámicas (largo plazo) y de campo.
PREDICCIÓN

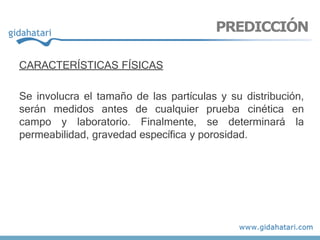

45. CARACTERÍSTICAS FÍSICAS
Se involucra el tamaño de las partículas y su distribución,
serán medidos antes de cualquier prueba cinética en
campo y laboratorio. Finalmente, se determinará la
permeabilidad, gravedad específica y porosidad.
PREDICCIÓN

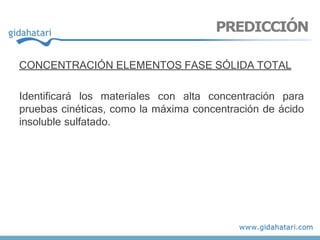

46. CONCENTRACIÓN ELEMENTOS FASE SÓLIDA TOTAL
Identificará los materiales con alta concentración para
pruebas cinéticas, como la máxima concentración de ácido
insoluble sulfatado.
PREDICCIÓN

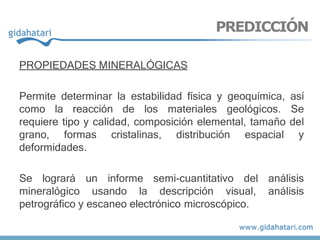

47. PROPIEDADES MINERALÓGICAS
Permite determinar la estabilidad física y geoquímica, así
como la reacción de los materiales geológicos. Se
requiere tipo y calidad, composición elemental, tamaño del
grano, formas cristalinas, distribución espacial y
deformidades.
Se logrará un informe semi-cuantitativo del análisis
mineralógico usando la descripción visual, análisis
petrográfico y escaneo electrónico microscópico.
PREDICCIÓN

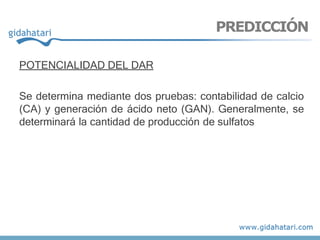

48. POTENCIALIDAD DEL DAR
Se determina mediante dos pruebas: contabilidad de calcio
(CA) y generación de ácido neto (GAN). Generalmente, se
determinará la cantidad de producción de sulfatos
PREDICCIÓN

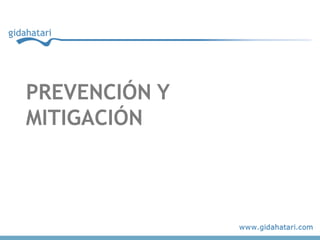

49. PREVENCIÓN Y
MITIGACIÓN

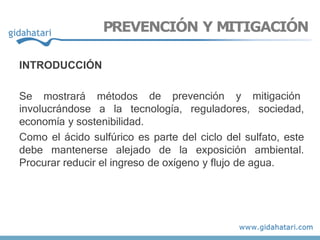

50. INTRODUCCIÓN
Se mostrará métodos de prevención y mitigación
involucrándose a la tecnología, reguladores, sociedad,
economía y sostenibilidad.
Como el ácido sulfúrico es parte del ciclo del sulfato, este
debe mantenerse alejado de la exposición ambiental.
Procurar reducir el ingreso de oxígeno y flujo de agua.
PREVENCIÓN Y MITIGACIÓN

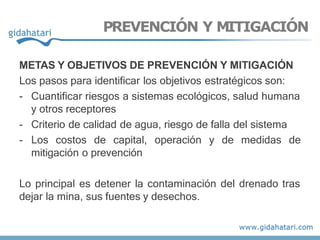

51. METAS Y OBJETIVOS DE PREVENCIÓN Y MITIGACIÓN
Los pasos para identificar los objetivos estratégicos son:
- Cuantificar riesgos a sistemas ecológicos, salud humana
y otros receptores
- Criterio de calidad de agua, riesgo de falla del sistema
- Los costos de capital, operación y de medidas de
mitigación o prevención
Lo principal es detener la contaminación del drenado tras
dejar la mina, sus fuentes y desechos.
PREVENCIÓN Y MITIGACIÓN

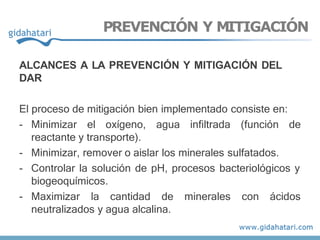

52. ALCANCES A LA PREVENCIÓN Y MITIGACIÓN DEL
DAR
El proceso de mitigación bien implementado consiste en:
- Minimizar el oxígeno, agua infiltrada (función de
reactante y transporte).
- Minimizar, remover o aislar los minerales sulfatados.
- Controlar la solución de pH, procesos bacteriológicos y
biogeoquímicos.
- Maximizar la cantidad de minerales con ácidos
neutralizados y agua alcalina.
PREVENCIÓN Y MITIGACIÓN

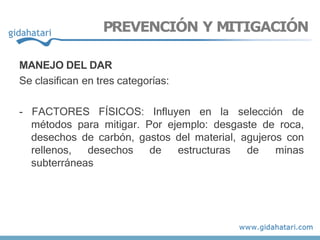

53. MANEJO DEL DAR
Se clasifican en tres categorías:
- FACTORES FÍSICOS: Influyen en la selección de
métodos para mitigar. Por ejemplo: desgaste de roca,
desechos de carbón, gastos del material, agujeros con
rellenos, desechos de estructuras de minas
subterráneas
PREVENCIÓN Y MITIGACIÓN

54. PREVENCIÓN Y MITIGACIÓN

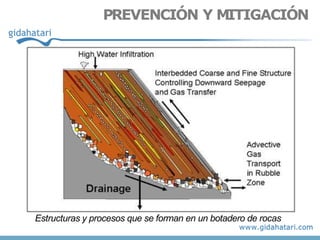

Estructuras y procesos que se forman en un botadero de rocas

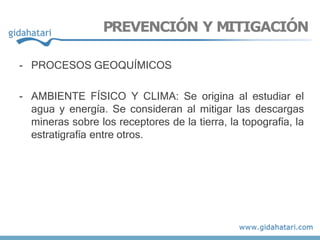

55. - PROCESOS GEOQUÍMICOS
- AMBIENTE FÍSICO Y CLIMA: Se origina al estudiar el
agua y energía. Se consideran al mitigar las descargas
mineras sobre los receptores de la tierra, la topografía, la
estratigrafía entre otros.
PREVENCIÓN Y MITIGACIÓN

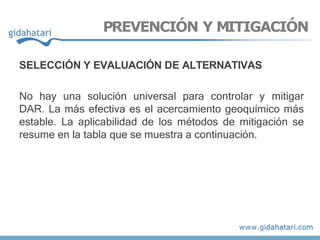

56. SELECCIÓN Y EVALUACIÓN DE ALTERNATIVAS
No hay una solución universal para controlar y mitigar
DAR. La más efectiva es el acercamiento geoquímico más
estable. La aplicabilidad de los métodos de mitigación se
resume en la tabla que se muestra a continuación.
PREVENCIÓN Y MITIGACIÓN

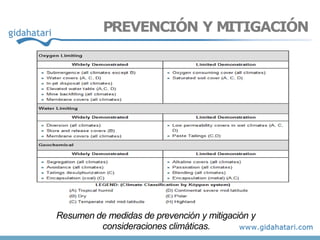

57. Resumen de medidas de prevención y mitigación y
consideraciones climáticas.
PREVENCIÓN Y MITIGACIÓN

58. TRATAMIENTO DEL
DRENAJE ACIDO DE MINA

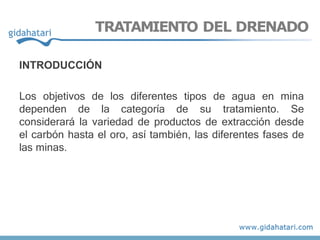

59. TRATAMIENTO DEL DRENADO
INTRODUCCIÓN
Los objetivos de los diferentes tipos de agua en mina
dependen de la categoría de su tratamiento. Se
considerará la variedad de productos de extracción desde
el carbón hasta el oro, así también, las diferentes fases de
las minas.

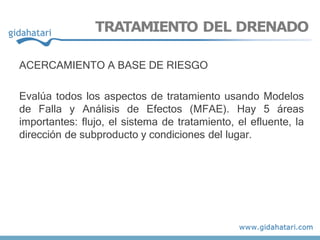

60. TRATAMIENTO DEL DRENADO
ACERCAMIENTO A BASE DE RIESGO
Evalúa todos los aspectos de tratamiento usando Modelos
de Falla y Análisis de Efectos (MFAE). Hay 5 áreas
importantes: flujo, el sistema de tratamiento, el efluente, la
dirección de subproducto y condiciones del lugar.

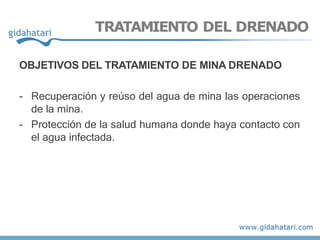

61. TRATAMIENTO DEL DRENADO
OBJETIVOS DEL TRATAMIENTO DE MINA DRENADO
- Recuperación y reúso del agua de mina las operaciones
de la mina.
- Protección de la salud humana donde haya contacto con
el agua infectada.

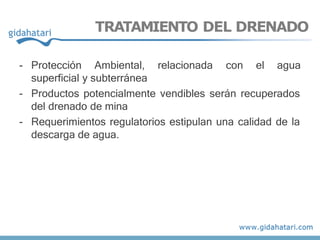

62. TRATAMIENTO DEL DRENADO
- Protección Ambiental, relacionada con el agua
superficial y subterránea
- Productos potencialmente vendibles serán recuperados
del drenado de mina
- Requerimientos regulatorios estipulan una calidad de la
descarga de agua.

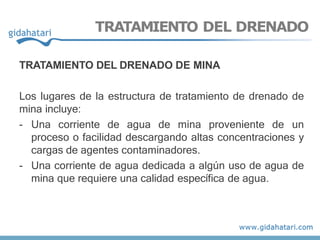

63. TRATAMIENTO DEL DRENADO
TRATAMIENTO DEL DRENADO DE MINA
Los lugares de la estructura de tratamiento de drenado de
mina incluye:
- Una corriente de agua de mina proveniente de un
proceso o facilidad descargando altas concentraciones y
cargas de agentes contaminadores.
- Una corriente de agua dedicada a algún uso de agua de
mina que requiere una calidad específica de agua.

64. TRATAMIENTO DEL DRENADO
- Una corriente de agua de vuelta para dar agua reciclada
apta para el uso en la minería o elaboración de
minerales.
- Un punto de descarga difusa a un curso de agua natural
o la capa acuífera.
Los proyectos de tratamiento de drenado son ejecutados
según una jerarquía del manejo del agua en mina, esta
incluye normalmente los siguientes pasos: prevenir la
contaminación en todas las fuentes, emplear medidas de
mitigación, reúso del agua y tratamiento del agua.

65. TRATAMIENTO DEL DRENADO

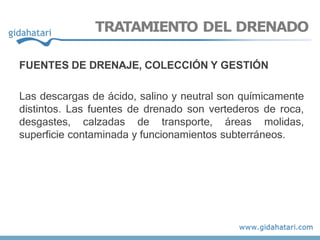

FUENTES DE DRENAJE, COLECCIÓN Y GESTIÓN
Las descargas de ácido, salino y neutral son químicamente
distintos. Las fuentes de drenado son vertederos de roca,
desgastes, calzadas de transporte, áreas molidas,
superficie contaminada y funcionamientos subterráneos.

66. TRATAMIENTO DEL DRENADO

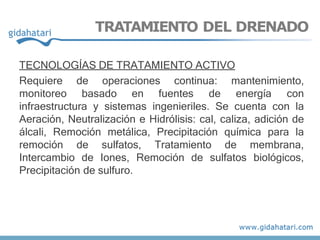

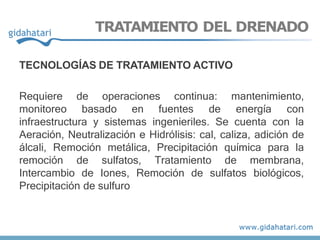

TECNOLOGÍAS DE TRATAMIENTO ACTIVO
Requiere de operaciones continua: mantenimiento,
monitoreo basado en fuentes de energía con
infraestructura y sistemas ingenieriles. Se cuenta con la
Aeración, Neutralización e Hidrólisis: cal, caliza, adición de
álcali, Remoción metálica, Precipitación química para la
remoción de sulfatos, Tratamiento de membrana,
Intercambio de Iones, Remoción de sulfatos biológicos,
Precipitación de sulfuro

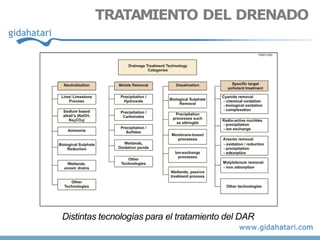

67. Distintas tecnologías para el tratamiento del DAR
TRATAMIENTO DEL DRENADO

68. TRATAMIENTO DEL DRENADO
TECNOLOGÍAS DE TRATAMIENTO ACTIVO
Requiere de operaciones continua: mantenimiento,
monitoreo basado en fuentes de energía con
infraestructura y sistemas ingenieriles. Se cuenta con la
Aeración, Neutralización e Hidrólisis: cal, caliza, adición de
álcali, Remoción metálica, Precipitación química para la
remoción de sulfatos, Tratamiento de membrana,
Intercambio de Iones, Remoción de sulfatos biológicos,
Precipitación de sulfuro.

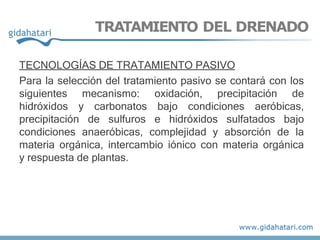

69. TRATAMIENTO DEL DRENADO
TECNOLOGÍAS DE TRATAMIENTO PASIVO
Para la selección del tratamiento pasivo se contará con los
siguientes mecanismo: oxidación, precipitación de
hidróxidos y carbonatos bajo condiciones aeróbicas,
precipitación de sulfuros e hidróxidos sulfatados bajo
condiciones anaeróbicas, complejidad y absorción de la
materia orgánica, intercambio iónico con materia orgánica
y respuesta de plantas.

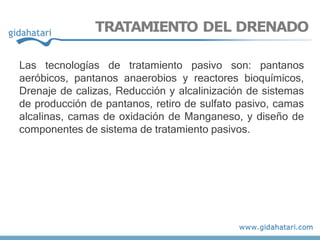

70. TRATAMIENTO DEL DRENADO
Las tecnologías de tratamiento pasivo son: pantanos
aeróbicos, pantanos anaerobios y reactores bioquímicos,
Drenaje de calizas, Reducción y alcalinización de sistemas
de producción de pantanos, retiro de sulfato pasivo, camas
alcalinas, camas de oxidación de Manganeso, y diseño de
componentes de sistema de tratamiento pasivos.

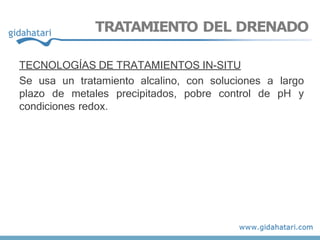

71. TRATAMIENTO DEL DRENADO
TECNOLOGÍAS DE TRATAMIENTOS IN-SITU
Se usa un tratamiento alcalino, con soluciones a largo
plazo de metales precipitados, pobre control de pH y
condiciones redox.

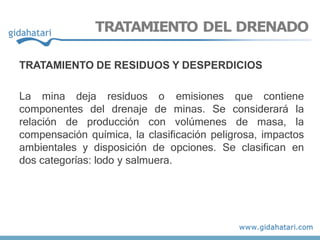

72. TRATAMIENTO DEL DRENADO
TRATAMIENTO DE RESIDUOS Y DESPERDICIOS
La mina deja residuos o emisiones que contiene
componentes del drenaje de minas. Se considerará la
relación de producción con volúmenes de masa, la
compensación química, la clasificación peligrosa, impactos
ambientales y disposición de opciones. Se clasifican en
dos categorías: lodo y salmuera.

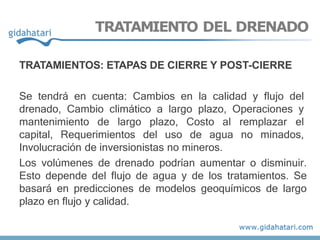

73. TRATAMIENTO DEL DRENADO
TRATAMIENTOS: ETAPAS DE CIERRE Y POST-CIERRE
Se tendrá en cuenta: Cambios en la calidad y flujo del
drenado, Cambio climático a largo plazo, Operaciones y
mantenimiento de largo plazo, Costo al remplazar el
capital, Requerimientos del uso de agua no minados,
Involucración de inversionistas no mineros.
Los volúmenes de drenado podrían aumentar o disminuir.
Esto depende del flujo de agua y de los tratamientos. Se
basará en predicciones de modelos geoquímicos de largo
plazo en flujo y calidad.

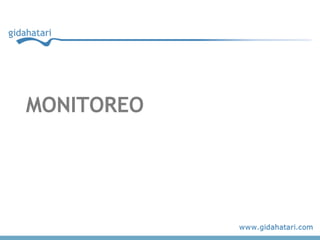

74. MONITOREO

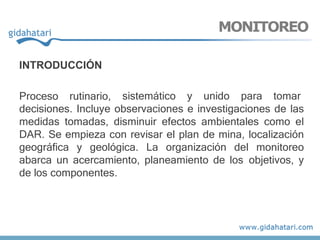

75. MONITOREO
INTRODUCCIÓN
Proceso rutinario, sistemático y unido para tomar
decisiones. Incluye observaciones e investigaciones de las
medidas tomadas, disminuir efectos ambientales como el
DAR. Se empieza con revisar el plan de mina, localización
geográfica y geológica. La organización del monitoreo
abarca un acercamiento, planeamiento de los objetivos, y
de los componentes.

76. MONITOREO

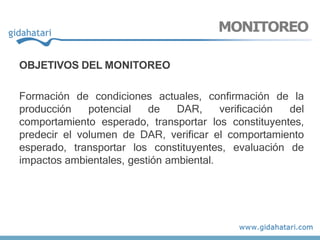

OBJETIVOS DEL MONITOREO
Formación de condiciones actuales, confirmación de la
producción potencial de DAR, verificación del
comportamiento esperado, transportar los constituyentes,
predecir el volumen de DAR, verificar el comportamiento
esperado, transportar los constituyentes, evaluación de
impactos ambientales, gestión ambiental.

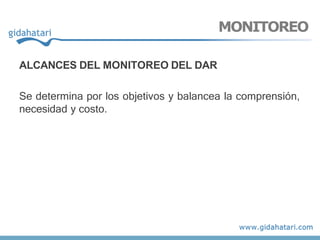

77. ALCANCES DEL MONITOREO DEL DAR
Se determina por los objetivos y balancea la comprensión,
necesidad y costo.
MONITOREO

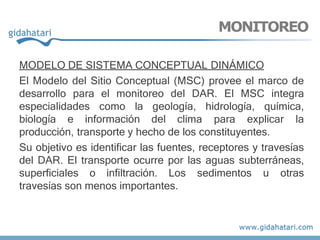

78. MODELO DE SISTEMA CONCEPTUAL DINÁMICO
El Modelo del Sitio Conceptual (MSC) provee el marco de
desarrollo para el monitoreo del DAR. El MSC integra
especialidades como la geología, hidrología, química,
biología e información del clima para explicar la
producción, transporte y hecho de los constituyentes.
Su objetivo es identificar las fuentes, receptores y travesías
del DAR. El transporte ocurre por las aguas subterráneas,
superficiales o infiltración. Los sedimentos u otras
travesías son menos importantes.
MONITOREO

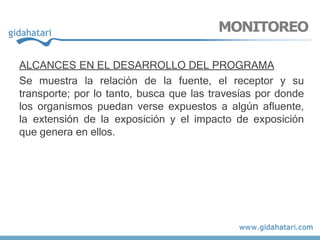

79. ALCANCES EN EL DESARROLLO DEL PROGRAMA
Se muestra la relación de la fuente, el receptor y su
transporte; por lo tanto, busca que las travesías por donde
los organismos puedan verse expuestos a algún afluente,
la extensión de la exposición y el impacto de exposición
que genera en ellos.
MONITOREO

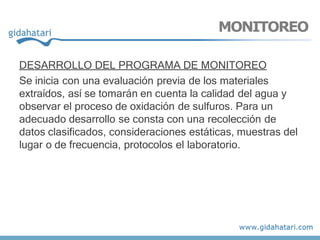

80. DESARROLLO DEL PROGRAMA DE MONITOREO
Se inicia con una evaluación previa de los materiales
extraídos, así se tomarán en cuenta la calidad del agua y
observar el proceso de oxidación de sulfuros. Para un
adecuado desarrollo se consta con una recolección de
datos clasificados, consideraciones estáticas, muestras del
lugar o de frecuencia, protocolos el laboratorio.
MONITOREO

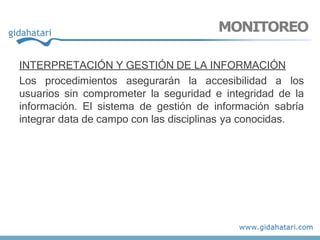

81. INTERPRETACIÓN Y GESTIÓN DE LA INFORMACIÓN
Los procedimientos asegurarán la accesibilidad a los
usuarios sin comprometer la seguridad e integridad de la
información. El sistema de gestión de información sabría
integrar data de campo con las disciplinas ya conocidas.
MONITOREO

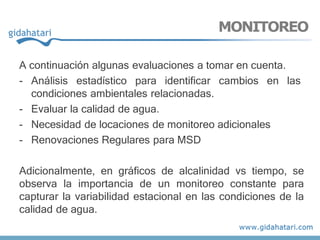

82. A continuación algunas evaluaciones a tomar en cuenta.
- Análisis estadístico para identificar cambios en las
condiciones ambientales relacionadas.
- Evaluar la calidad de agua.
- Necesidad de locaciones de monitoreo adicionales
- Renovaciones Regulares para MSD
Adicionalmente, en gráficos de alcalinidad vs tiempo, se
observa la importancia de un monitoreo constante para
capturar la variabilidad estacional en las condiciones de la
calidad de agua.
MONITOREO

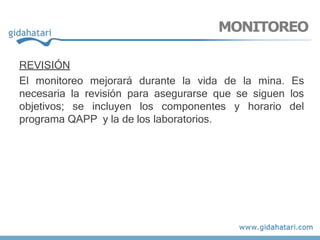

83. REVISIÓN
El monitoreo mejorará durante la vida de la mina. Es
necesaria la revisión para asegurarse que se siguen los
objetivos; se incluyen los componentes y horario del
programa QAPP y la de los laboratorios.
MONITOREO

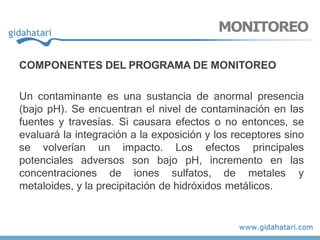

84. COMPONENTES DEL PROGRAMA DE MONITOREO
Un contaminante es una sustancia de anormal presencia
(bajo pH). Se encuentran el nivel de contaminación en las
fuentes y travesías. Si causara efectos o no entonces, se
evaluará la integración a la exposición y los receptores sino
se volverían un impacto. Los efectos principales
potenciales adversos son bajo pH, incremento en las
concentraciones de iones sulfatos, de metales y
metaloides, y la precipitación de hidróxidos metálicos.
MONITOREO

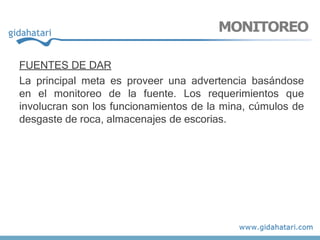

85. FUENTES DE DAR
La principal meta es proveer una advertencia basándose
en el monitoreo de la fuente. Los requerimientos que
involucran son los funcionamientos de la mina, cúmulos de
desgaste de roca, almacenajes de escorias.
MONITOREO

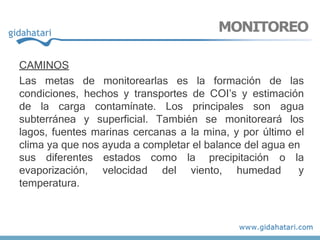

86. CAMINOS
Las metas de monitorearlas es la formación de las
condiciones, hechos y transportes de COI’s y estimación
de la carga contamínate. Los principales son agua
subterránea y superficial. También se monitoreará los
lagos, fuentes marinas cercanas a la mina, y por último el
clima ya que nos ayuda a completar el balance del agua en
estados
velocidad
como la
del viento, humedad
precipitación o la
y
sus diferentes
evaporización,
temperatura.
MONITOREO

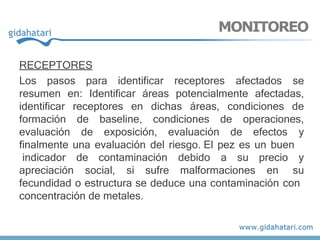

87. RECEPTORES
Los pasos para identificar receptores afectados se
resumen en: Identificar áreas potencialmente afectadas,
identificar receptores en dichas áreas, condiciones de
formación de baseline, condiciones de operaciones,
evaluación de exposición, evaluación de efectos y
finalmente una evaluación del riesgo. El pez es un buen
apreciación social, si sufre malformaciones en
indicador de contaminación debido a su precio y
su
fecundidad o estructura se deduce una contaminación con
concentración de metales.
MONITOREO

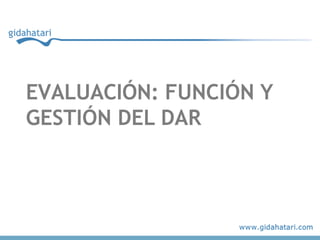

88. EVALUACIÓN: FUNCIÓN Y
GESTIÓN DEL DAR

89. EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

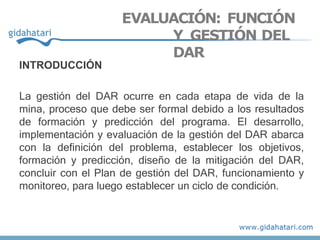

INTRODUCCIÓN
La gestión del DAR ocurre en cada etapa de vida de la
mina, proceso que debe ser formal debido a los resultados
de formación y predicción del programa. El desarrollo,
implementación y evaluación de la gestión del DAR abarca
con la definición del problema, establecer los objetivos,
formación y predicción, diseño de la mitigación del DAR,
concluir con el Plan de gestión del DAR, funcionamiento y
monitoreo, para luego establecer un ciclo de condición.

90. EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

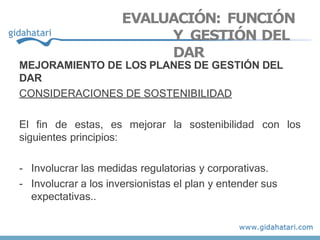

MEJORAMIENTO DE LOS PLANES DE GESTIÓN DEL
DAR
CONSIDERACIONES DE SOSTENIBILIDAD
El fin de estas, es mejorar la sostenibilidad con los
siguientes principios:
- Involucrar las medidas regulatorias y corporativas.
- Involucrar a los inversionistas el plan y entender sus
expectativas..

91. EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

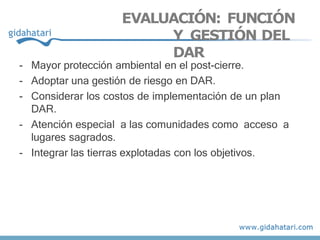

- Mayor protección ambiental en el post-cierre.
- Adoptar una gestión de riesgo en DAR.
- Considerar los costos de implementación de un plan
DAR.
- Atención especial a las comunidades como acceso a
lugares sagrados.
- Integrar las tierras explotadas con los objetivos.

92. EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

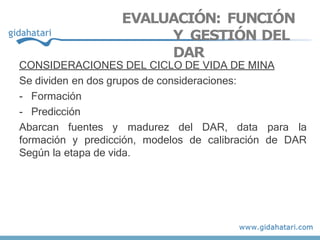

CONSIDERACIONES DEL CICLO DE VIDA DE MINA
Se dividen en dos grupos de consideraciones:
- Formación
- Predicción
Abarcan fuentes y madurez del DAR, data para la
formación y predicción, modelos de calibración de DAR
Según la etapa de vida.

93. EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

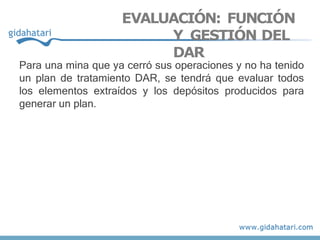

Para una mina que ya cerró sus operaciones y no ha tenido
un plan de tratamiento DAR, se tendrá que evaluar todos
los elementos extraídos y los depósitos producidos para
generar un plan.

94. EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

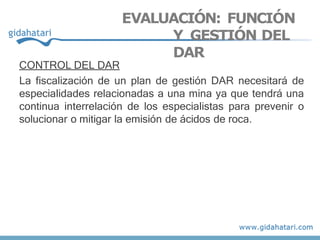

CONTROL DEL DAR
La fiscalización de un plan de gestión DAR necesitará de
especialidades relacionadas a una mina ya que tendrá una
continua interrelación de los especialistas para prevenir o
solucionar o mitigar la emisión de ácidos de roca.

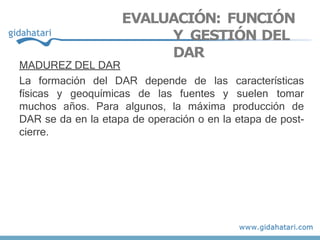

95. MADUREZ DEL DAR
La formación del DAR depende de las características
físicas y geoquímicas de las fuentes y suelen tomar
muchos años. Para algunos, la máxima producción de
DAR se da en la etapa de operación o en la etapa de post-
cierre.
EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

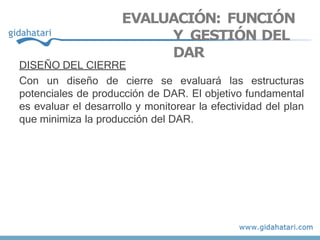

96. DISEÑO DEL CIERRE
Con un diseño de cierre se evaluará las estructuras
potenciales de producción de DAR. El objetivo fundamental
es evaluar el desarrollo y monitorear la efectividad del plan
que minimiza la producción del DAR.
EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

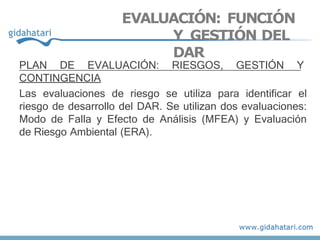

97. PLAN DE EVALUACIÓN: RIESGOS, GESTIÓN Y
CONTINGENCIA
Las evaluaciones de riesgo se utiliza para identificar el
riesgo de desarrollo del DAR. Se utilizan dos evaluaciones:
Modo de Falla y Efecto de Análisis (MFEA) y Evaluación
de Riesgo Ambiental (ERA).
EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

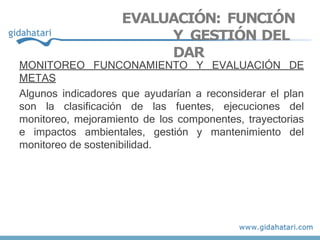

98. MONITOREO FUNCONAMIENTO Y EVALUACIÓN DE
METAS
Algunos indicadores que ayudarían a reconsiderar el plan
son la clasificación de las fuentes, ejecuciones del
monitoreo, mejoramiento de los componentes, trayectorias
e impactos ambientales, gestión y mantenimiento del
monitoreo de sostenibilidad.
EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

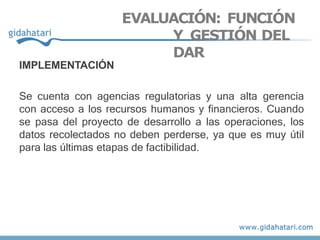

99. IMPLEMENTACIÓN
Se cuenta con agencias regulatorias y una alta gerencia
con acceso a los recursos humanos y financieros. Cuando
se pasa del proyecto de desarrollo a las operaciones, los
datos recolectados no deben perderse, ya que es muy útil
para las últimas etapas de factibilidad.
EVALUACIÓN: FUNCIÓN
Y GESTIÓN DEL
DAR

100. Gracias por su interés en este
tema

101. MEDIO
AMBIENT
E
MINERÍA CONSULTORÍA CAPACITACIÓN CARRERAS
Caudal
ecológico
Filtración de
relaves
Centrales
hidroeléctricas
Hidrogeología
en
minería
Desafío
Cambio
climátic
o
Diseño
de
cobertur
as
Modelamien
to
numérico
SIG en la
gestión de
R.H.
Oportunidades
Balance
s
hídricos
Drenaje de
mina
Sistemas
de
monitoreo
Modelamien
to
MODFLOW
Nuestro
equipo
Monitoreo
de calidad
hídrica
Bioremediación
de relaves
Asentamien
to por
bombeo
Modelamien
to
hidrológico
Misión y
visión
Monitero
de
Redes
de
Contacto
Para mayor información sobre nuestra empresa puede
revisar los siguientes vínculos:
Gidahatari
