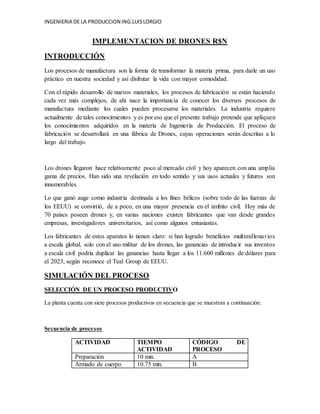

INTRODUCCIÓN
Los procesos de manufactura son la forma de transformar la materia prima, para darle un uso
práctico en nuestra sociedad y así disfrutar la vida con mayor comodidad.
Con el rápido desarrollo de nuevos materiales, los procesos de fabricación se están haciendo
cada vez más complejos, de ahí nace la importancia de conocer los diversos procesos de
manufactura mediante los cuales pueden procesarse los materiales. La industria requiere
actualmente de tales conocimientos y es por eso que el presente trabajo pretende que apliquen
los conocimientos adquiridos en la materia de Ingeniería de Producción. El proceso de
fabricación se desarrollará en una fábrica de Drones, cuyas operaciones serán descritas a lo
largo del trabajo.
Los drones llegaron hace relativamente poco al mercado civil y hoy aparecen con una amplia
gama de precios. Han sido una revelación en todo sentido y sus usos actuales y futuros son
innumerables.
Lo que ganó auge como industria destinada a los fines bélicos (sobre todo de las fuerzas de
los EEUU) se convirtió, de a poco, en una mayor presencia en el ámbito civil. Hoy más de
70 países poseen drones y, en varias naciones existen fabricantes que van desde grandes
empresas, investigadores universitarios, así como algunos entusiastas.
Los fabricantes de estos aparatos lo tienen claro: si han logrado beneficios multimillonarios
a escala global, solo con el uso militar de los drones, las ganancias de introducir sus inventos
a escala civil podría duplicar las ganancias hasta llegar a los 11.600 millones de dólares para
el 2023, según reconoce el Teal Group de EEUU.
SIMULACIÓN DEL PROCESO
SELECCIÓN DE UN PROCESO PRODUCTIVO
La planta cuenta con siete procesos productivos en secuencia que se muestran a continuación:
Secuencia de procesos
ACTIVIDAD TIEMPO
ACTIVIDAD
CÓDIGO DE
PROCESO
Preparación 10 min. A
Armado de cuerpo 10.75 min. B

2. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO
Configurar y conectar
controlador de vuelo
12 min. C
Unión de motores y
parte superior
12.5 min. D
Unir controlador de
vuelo y receptor RC
11.75 min. E
Configuración de
software y RC
20 min. F
Conectar alarma y
empacar
3 min. G
TOTAL 80 min.
Tiempo promediado.

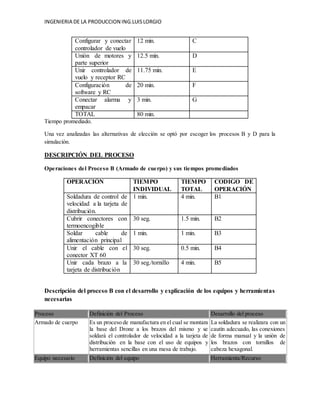

Una vez analizadas las alternativas de elección se optó por escoger los procesos B y D para la
simulación.
DESCRIPCIÓN DEL PROCESO
Operaciones del Proceso B (Armado de cuerpo) y sus tiempos promediados
OPERACIÓN TIEMPO
INDIVIDUAL
TIEMPO
TOTAL
CODIGO DE
OPERACIÓN
Soldadura de control de
velocidad a la tarjeta de
distribución.
1 min. 4 min. B1
Cubrir conectores con
termoencogible
30 seg. 1.5 min. B2
Soldar cable de
alimentación principal
1 min. 1 min. B3
Unir el cable con el
conector XT 60
30 seg. 0.5 min. B4
Unir cada brazo a la
tarjeta de distribución
30 seg./tornillo 4 min. B5
Descripción del proceso B con el desarrollo y explicación de los equipos y herramientas
necesarias
Proceso Definición del Proceso Desarrollo del proceso
Armado de cuerpo Es un proceso de manufactura en el cual se montara
la base del Drone a los brazos del mismo y se
soldará el controlador de velocidad a la tarjeta de
distribución en la base con el uso de equipos y
herramientas sencillas en una mesa de trabajo.
La soldadura se realizara con un
cautín adecuado, las conexiones
de forma manual y la unión de
los brazos con tornillos de
cabeza hexagonal.

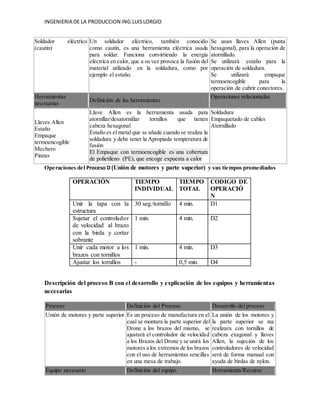

Equipo necesario Definición del equipo Herramienta/Recurso

3. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO
Soldador eléctrico
(cautín)
Un soldador eléctrico, también conocido
como cautín, es una herramienta eléctrica usada
para soldar. Funciona convirtiendo la energía
eléctrica en calor, que a su vez provoca la fusión del
material utilizado en la soldadura, como por
ejemplo el estaño.
Se usan llaves Allen (punta
hexagonal), para la operación de
atornillado.
Se utilizará estaño para la
operación de soldadura.
Se utilizará empaque
termoencogible para la
operación de cubrir conectores.
Herramientas
necesarias
Definición de las herramientas
Operaciones relacionadas
Llaves Allen
Estaño
Empaque
termoencogible
Mechero
Pinzas
Llave Allen es la herramienta usada para
atornillar/desatornillar tornillos que tienen
cabeza hexagonal
Estaño es el metal que se añade cuando se realiza la
soldadura y debe tener la Apropiada temperatura de
fusión
El Empaque con termoencogible es una cobertura
de polietileno (PE), que encoge expuesta a calor
Soldadura
Empaquetado de cables
Atornillado
Operaciones del Proceso D (Unión de motores y parte superior) y sus tiempos promediados
OPERACIÓN TIEMPO
INDIVIDUAL
TIEMPO
TOTAL
CODIGO DE
OPERACIÓ
N
Unir la tapa con la
estructura
30 seg./tornillo 4 min. D1
Sujetar el controlador
de velocidad al brazo
con la birda y cortar
sobrante
1 min. 4 min. D2
Unir cada motor a los
brazos con tornillos
1 min. 4 min. D3
Ajustar los tornillos - 0,5 min. D4
Descripción del proceso B con el desarrollo y explicación de los equipos y herramientas
necesarias
Proceso Definición del Proceso Desarrollo del proceso
Unión de motores y parte superior Es un proceso de manufactura en el
cual se montara la parte superior del
Drone a los brazos del mismo, se
ajustará el controlador de velocidad
a los Brazos del Drone y se unirá los
motores a los extremos de los brazos
con el uso de herramientas sencillas
en una mesa de trabajo.
La unión de los motores y
la parte superior se rea
realizara con tornillos de
cabeza exagonal y llaves
Allen, la sujeción de los
controladores de velocidad
será de forma manual con
ayuda de birdas de nylon.
Equipo necesario Definición del equipo Herramienta/Recurso

4. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO
En este proceso no se utiliza
ningún equipo
En este proceso no se utiliza ningún
equipo
Se usan llaves Allen (punta
hexagonal), para la
operación de atornillado.
Se utilizará Birdas de
nylon para la operación de
sujeción.
Herramientas necesarias Definicion de las herraminetas Operaciones relacionadas
Llaves Allen
Birdas de nylon
Pinzas
Llave Allen es la herramienta usada
para
atornillar/desatornillar tornillos que
tienen cabeza hexagonal
Brida es un elemento de sujeción
generalmente empleado para unir
cables.
Atornillado
Unión de elementos

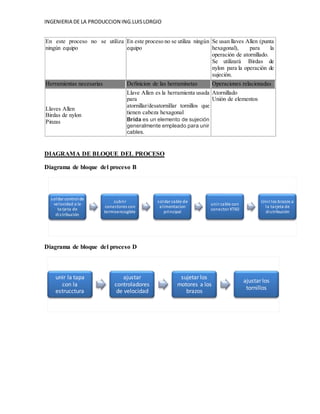

DIAGRAMA DE BLOQUE DEL PROCESO
Diagrama de bloque del proceso B
Diagrama de bloque del proceso D
soldarcontrol de
velocidad a la
tarjeta de
distribución
cubrir
conectores con
termoencogible
soldar cable de
alimentacion
principal
unir cable con
conectorXT60
Unir los brazos a
la tarjeta de
distribución
unir la tapa
con la
estrucctura
ajustar
controladores
de velocidad
sujetarlos
motores a los
brazos
ajustar los
tornillos

5. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO
SIMULACION DEL PROCESO
Simulación con el software Enterprise Dymanics

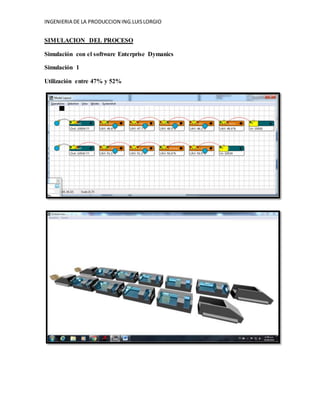

Simulación 1
Utilización entre 47% y 52%

6. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO
Simulación 2
Utilización entre 82% y 85%

7. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO

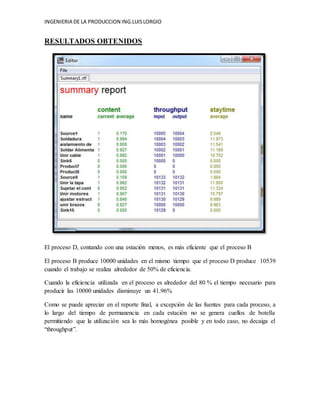

RESULTADOS OBTENIDOS
El proceso D, contando con una estación menos, es más eficiente que el proceso B
El proceso B produce 10000 unidades en el mismo tiempo que el proceso D produce 10539
cuando el trabajo se realiza alrededor de 50% de eficiencia.
Cuando la eficiencia utilizada en el proceso es alrededor del 80 % el tiempo necesario para
producir las 10000 unidades disminuye un 41.96%
Como se puede apreciar en el reporte final, a excepción de las fuentes para cada proceso, a
lo largo del tiempo de permanencia en cada estación no se genera cuellos de botella
permitiendo que la utilización sea lo más homogénea posible y en todo caso, no decaiga el
“throughput”.

8. INGENIERIA DE LA PRODUCCION ING.LUISLORGIO
DISCUSIÓN DE LOS RESULTADOS
Al no tener un recurso cuello de botella, los procesos simulados en la herramienta Enterprise
Dynamics no mostraron mucha variación en la utilización.
Como se puede apreciar en los resultados obtenidos, el proceso D es más eficiente pero debe
considerarse que el proceso B cuenta con una estación más y de hecho el tiempo promedio
por estación es más bajo en el proceso B.
CONCLUSIONES Y RECOMENDACIONES
Esta herramienta de simulación puede ser muy compleja y completa a su vez. Para representar
procesos industriales, cuenta con un número considerable de ítems para la construcción de la
planta o procesos.
La simulación a través de las herramientas de análisis de sistemas complejos se hace cada
vez más imprescindible para resolver problemas de optimización de flujos físicos o de
información en los sistemas de producción manufactureros.
Estas herramientas generan todas las informaciones de seguimiento de las instalaciones
durante el periodo simulado y así permiten la realización de un informe según sus
necesidades.
Sin el talento y preparación en ingeniería de producción no sería posible evaluar los
rendimientos de un sistema simulado.
