1. RELOJ TEMPORIZADOR ANUAL Presentado por: Silvio Mamani Condori

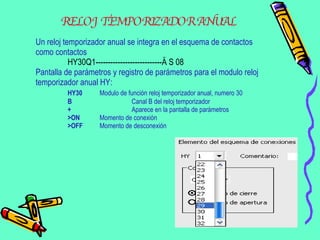

2. Un reloj temporizador anual se integra en el esquema de contactos como contactos HY30Q1---------------------------Ä S 08 Pantalla de parámetros y registro de parámetros para el modulo reloj temporizador anual HY: HY30 Modulo de función reloj temporizador anual, numero 30 B Canal B del reloj temporizador + Aparece en la pantalla de parámetros >ON Momento de conexión >OFF Momento de desconexión RELOJ TEMPORIZADOR ANUAL

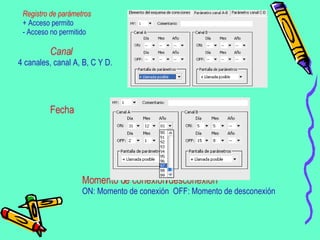

3. Canal 4 canales, canal A, B, C Y D. Fecha Momento de conexión/desconexión ON: Momento de conexión OFF: Momento de desconexión Registro de parámetros + Acceso permito - Acceso no permitido

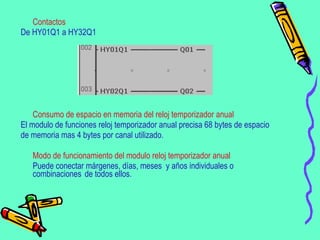

4. Contactos De HY01Q1 a HY32Q1 Consumo de espacio en memoria del reloj temporizador anual El modulo de funciones reloj temporizador anual precisa 68 bytes de espacio de memoria mas 4 bytes por canal utilizado . Modo de funcionamiento del modulo reloj temporizador anual Puede conectar márgenes, días, meses y años individuales o combinaciones de todos ellos .

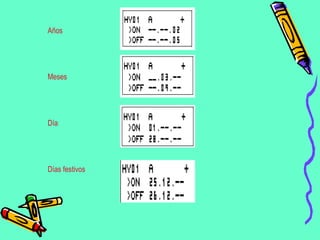

5. Años Meses Día Días festivos
