1. MOTHER-BOARD.
Miguel ángel Saldarriaga
IT ESSENTIAL 4
11-1

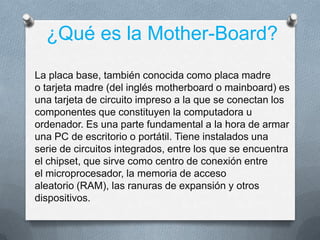

2. ¿Qué es la Mother-Board?
La placa base, también conocida como placa madre
o tarjeta madre (del inglés motherboard o mainboard) es
una tarjeta de circuito impreso a la que se conectan los
componentes que constituyen la computadora u
ordenador. Es una parte fundamental a la hora de armar
una PC de escritorio o portátil. Tiene instalados una
serie de circuitos integrados, entre los que se encuentra
el chipset, que sirve como centro de conexión entre
el microprocesador, la memoria de acceso
aleatorio (RAM), las ranuras de expansión y otros
dispositivos.

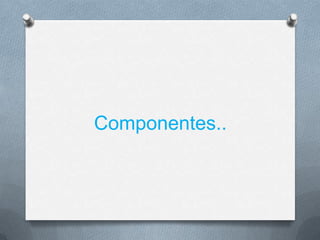

3. Componentes..

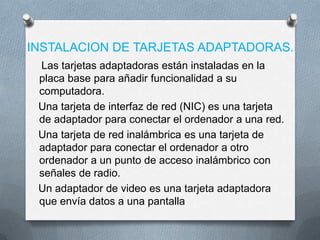

4. INSTALACION DE TARJETAS ADAPTADORAS.
Las tarjetas adaptadoras están instaladas en la
placa base para añadir funcionalidad a su
computadora.
Una tarjeta de interfaz de red (NIC) es una tarjeta
de adaptador para conectar el ordenador a una red.
Una tarjeta de red inalámbrica es una tarjeta de
adaptador para conectar el ordenador a otro
ordenador a un punto de acceso inalámbrico con
señales de radio.
Un adaptador de video es una tarjeta adaptadora
que envía datos a una pantalla

5. INSTALACION DE WIRELESS NIC.
mueva la tarjeta de red inalámbrica para el
caso.
alinee la tarjeta de red inalámbrica hasta que
la tarjeta este completamente asentado.
Fije la tarjeta inalámbrica por fijar al soporte
de montaje de pc a la caja con un tornillo.

6. INSTALAR ADAPTADOR DE VIDEO.
mueva el adaptador de video para el caso.
alinee el adaptador de video en la ranura Pcelex1 de
la placa base.
presione suavemente sobre el adaptador de video
hasta qe la tarjeta este completamente asentado
fije el adaptador de video por el de fijar el soporte de
montaje de pc a la caja con un tornillo.

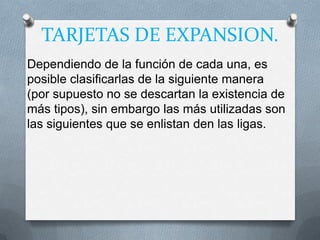

7. TARJETAS DE EXPANSION.
Dependiendo de la función de cada una, es
posible clasificarlas de la siguiente manera
(por supuesto no se descartan la existencia de
más tipos), sin embargo las más utilizadas son
las siguientes que se enlistan den las ligas.

8.  Tarjetas aceleradoras de gráficos.
 Tarjeta red local cableada.
 tarjetas red inalámbrica.
 tarjetas de red ópticas (para fibra óptica).
 Tarjetas PCMCIA.
 Tarjetas de sonido.
 Tarjetas controladoras IDE.
 Tarjetas controladoras SCSI.
 Tarjetas fax-modem.
 Tarjetas osciloscopio.
 Tarjetas de video.
 Tarjetas de expansión de puertos.
 Tarjetas de diagnóstico.
 Tarjetas sincronización TV/FM.
 Tarjetas capturadoras de video.

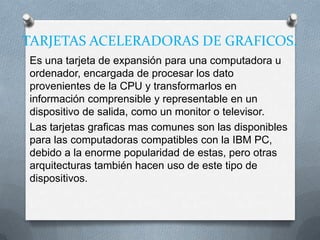

9. TARJETAS ACELERADORAS DE GRAFICOS.
Es una tarjeta de expansión para una computadora u
ordenador, encargada de procesar los dato
provenientes de la CPU y transformarlos en
información comprensible y representable en un
dispositivo de salida, como un monitor o televisor.
Las tarjetas graficas mas comunes son las disponibles
para las computadoras compatibles con la IBM PC,
debido a la enorme popularidad de estas, pero otras
arquitecturas también hacen uso de este tipo de
dispositivos.

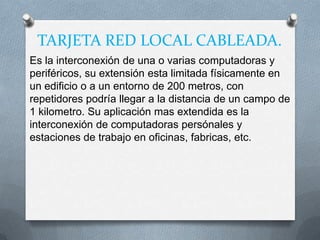

10. TARJETA RED LOCAL CABLEADA.
Es la interconexión de una o varias computadoras y
periféricos, su extensión esta limitada físicamente en
un edificio o a un entorno de 200 metros, con
repetidores podría llegar a la distancia de un campo de
1 kilometro. Su aplicación mas extendida es la
interconexión de computadoras persónales y
estaciones de trabajo en oficinas, fabricas, etc.

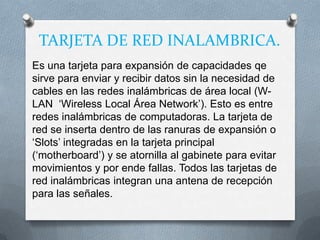

11. TARJETA DE RED INALAMBRICA.
Es una tarjeta para expansión de capacidades qe
sirve para enviar y recibir datos sin la necesidad de
cables en las redes inalámbricas de área local (W-
LAN „Wireless Local Área Network‟). Esto es entre
redes inalámbricas de computadoras. La tarjeta de
red se inserta dentro de las ranuras de expansión o
„Slots‟ integradas en la tarjeta principal
(„motherboard‟) y se atornilla al gabinete para evitar
movimientos y por ende fallas. Todos las tarjetas de
red inalámbricas integran una antena de recepción
para las señales.

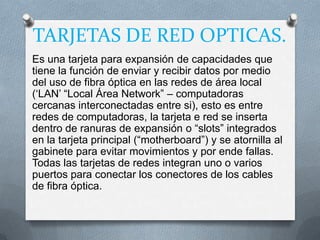

12. TARJETAS DE RED OPTICAS.
Es una tarjeta para expansión de capacidades que
tiene la función de enviar y recibir datos por medio
del uso de fibra óptica en las redes de área local
(„LAN‟ “Local Área Network” – computadoras
cercanas interconectadas entre si), esto es entre
redes de computadoras, la tarjeta e red se inserta
dentro de ranuras de expansión o “slots” integrados
en la tarjeta principal (“motherboard”) y se atornilla al
gabinete para evitar movimientos y por ende fallas.
Todas las tarjetas de redes integran uno o varios
puertos para conectar los conectores de los cables
de fibra óptica.

13. TARJETAS PCMCIA.
Es un estándar, es como un puerto o mas bien dicho
es como una USB un puerto donde puedes conectar
infinidad de cosas, solo que en este caso es una
tarjeta lo que colocas ahí y hay muchas cosas, entre
las mas conocidas o populares hay tarjetas de red
tanto alámbricas como inalámbricas, que creo es lo
que esta buscando.
Primero investiga en el manual de la notebook si
tienes este puerto o bahía, porque ahora hay otro
tipo de tarjetas que se llaman Express Card y es la
evolución del PCMCIA, lo malo es que no son
compatibles ya que tienen distinta forma.

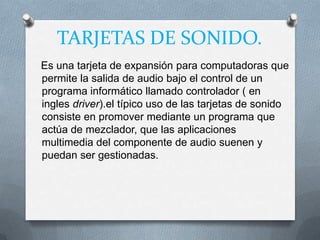

14. TARJETAS DE SONIDO.
Es una tarjeta de expansión para computadoras que
permite la salida de audio bajo el control de un
programa informático llamado controlador ( en
ingles driver).el típico uso de las tarjetas de sonido
consiste en promover mediante un programa que
actúa de mezclador, que las aplicaciones
multimedia del componente de audio suenen y
puedan ser gestionadas.

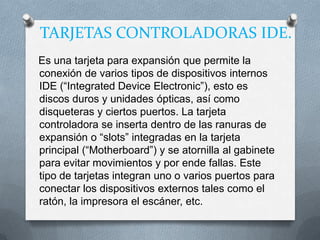

15. TARJETAS CONTROLADORAS IDE.
Es una tarjeta para expansión que permite la
conexión de varios tipos de dispositivos internos
IDE (“Integrated Device Electronic”), esto es
discos duros y unidades ópticas, así como
disqueteras y ciertos puertos. La tarjeta
controladora se inserta dentro de las ranuras de
expansión o “slots” integradas en la tarjeta
principal (“Motherboard”) y se atornilla al gabinete
para evitar movimientos y por ende fallas. Este
tipo de tarjetas integran uno o varios puertos para
conectar los dispositivos externos tales como el
ratón, la impresora el escáner, etc.

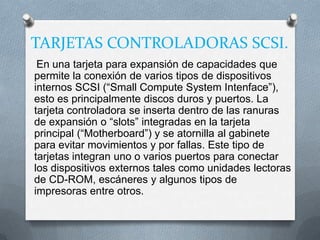

16. TARJETAS CONTROLADORAS SCSI.
En una tarjeta para expansión de capacidades que
permite la conexión de varios tipos de dispositivos
internos SCSI (“Small Compute System Intenface”),
esto es principalmente discos duros y puertos. La
tarjeta controladora se inserta dentro de las ranuras
de expansión o “slots” integradas en la tarjeta
principal (“Motherboard”) y se atornilla al gabinete
para evitar movimientos y por fallas. Este tipo de
tarjetas integran uno o varios puertos para conectar
los dispositivos externos tales como unidades lectoras
de CD-ROM, escáneres y algunos tipos de
impresoras entre otros.

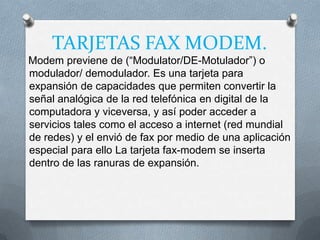

17. TARJETAS FAX MODEM.
Modem previene de (“Modulator/DE-Motulador”) o
modulador/ demodulador. Es una tarjeta para
expansión de capacidades que permiten convertir la
señal analógica de la red telefónica en digital de la
computadora y viceversa, y así poder acceder a
servicios tales como el acceso a internet (red mundial
de redes) y el envió de fax por medio de una aplicación
especial para ello La tarjeta fax-modem se inserta
dentro de las ranuras de expansión.

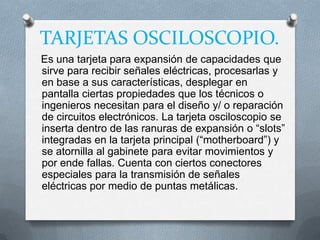

18. TARJETAS OSCILOSCOPIO.
Es una tarjeta para expansión de capacidades que
sirve para recibir señales eléctricas, procesarlas y
en base a sus características, desplegar en
pantalla ciertas propiedades que los técnicos o
ingenieros necesitan para el diseño y/ o reparación
de circuitos electrónicos. La tarjeta osciloscopio se
inserta dentro de las ranuras de expansión o “slots”
integradas en la tarjeta principal (“motherboard”) y
se atornilla al gabinete para evitar movimientos y
por ende fallas. Cuenta con ciertos conectores
especiales para la transmisión de señales
eléctricas por medio de puntas metálicas.

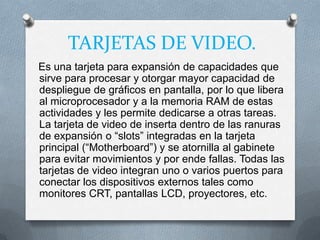

19. TARJETAS DE VIDEO.
Es una tarjeta para expansión de capacidades que
sirve para procesar y otorgar mayor capacidad de
despliegue de gráficos en pantalla, por lo que libera
al microprocesador y a la memoria RAM de estas
actividades y les permite dedicarse a otras tareas.
La tarjeta de video de inserta dentro de las ranuras
de expansión o “slots” integradas en la tarjeta
principal (“Motherboard”) y se atornilla al gabinete
para evitar movimientos y por ende fallas. Todas las
tarjetas de video integran uno o varios puertos para
conectar los dispositivos externos tales como
monitores CRT, pantallas LCD, proyectores, etc.

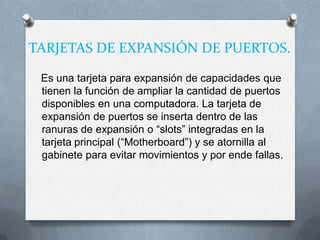

20. TARJETAS DE EXPANSIÓN DE PUERTOS.
Es una tarjeta para expansión de capacidades que
tienen la función de ampliar la cantidad de puertos
disponibles en una computadora. La tarjeta de
expansión de puertos se inserta dentro de las
ranuras de expansión o “slots” integradas en la
tarjeta principal (“Motherboard”) y se atornilla al
gabinete para evitar movimientos y por ende fallas.

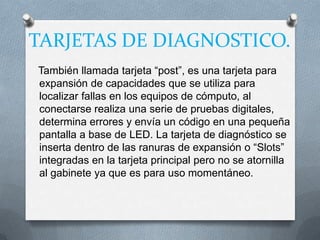

21. TARJETAS DE DIAGNOSTICO.
También llamada tarjeta “post”, es una tarjeta para
expansión de capacidades que se utiliza para
localizar fallas en los equipos de cómputo, al
conectarse realiza una serie de pruebas digitales,
determina errores y envía un código en una pequeña
pantalla a base de LED. La tarjeta de diagnóstico se
inserta dentro de las ranuras de expansión o “Slots”
integradas en la tarjeta principal pero no se atornilla
al gabinete ya que es para uso momentáneo.

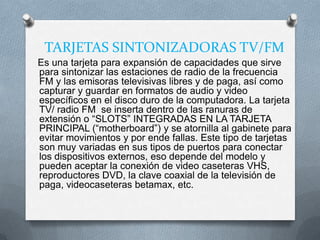

22. TARJETAS SINTONIZADORAS TV/FM
Es una tarjeta para expansión de capacidades que sirve
para sintonizar las estaciones de radio de la frecuencia
FM y las emisoras televisivas libres y de paga, así como
capturar y guardar en formatos de audio y video
específicos en el disco duro de la computadora. La tarjeta
TV/ radio FM se inserta dentro de las ranuras de
extensión o “SLOTS” INTEGRADAS EN LA TARJETA
PRINCIPAL (“motherboard”) y se atornilla al gabinete para
evitar movimientos y por ende fallas. Este tipo de tarjetas
son muy variadas en sus tipos de puertos para conectar
los dispositivos externos, eso depende del modelo y
pueden aceptar la conexión de video caseteras VHS,
reproductores DVD, la clave coaxial de la televisión de
paga, videocaseteras betamax, etc.

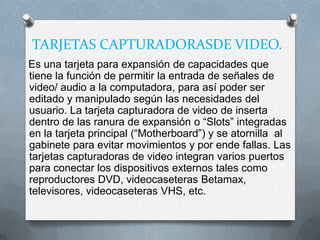

23. TARJETAS CAPTURADORASDE VIDEO.
Es una tarjeta para expansión de capacidades que
tiene la función de permitir la entrada de señales de
video/ audio a la computadora, para así poder ser
editado y manipulado según las necesidades del
usuario. La tarjeta capturadora de video de inserta
dentro de las ranura de expansión o “Slots” integradas
en la tarjeta principal (“Motherboard”) y se atornilla al
gabinete para evitar movimientos y por ende fallas. Las
tarjetas capturadoras de video integran varios puertos
para conectar los dispositivos externos tales como
reproductores DVD, videocaseteras Betamax,
televisores, videocaseteras VHS, etc.
