1. Presentación:
Daniela Cárdenas Betancur
11-1
Componentes de la Tarjeta
Madre

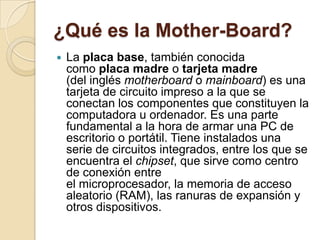

2. ¿Qué es la Mother-Board?
 La placa base, también conocida
como placa madre o tarjeta madre
(del inglés motherboard o mainboard) es una
tarjeta de circuito impreso a la que se
conectan los componentes que constituyen la
computadora u ordenador. Es una parte
fundamental a la hora de armar una PC de
escritorio o portátil. Tiene instalados una
serie de circuitos integrados, entre los que se
encuentra el chipset, que sirve como centro
de conexión entre
el microprocesador, la memoria de acceso
aleatorio (RAM), las ranuras de expansión y
otros dispositivos.

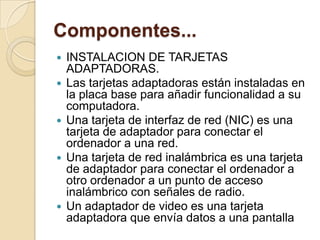

3. Componentes...
 INSTALACION DE TARJETAS
ADAPTADORAS.
 Las tarjetas adaptadoras están instaladas en
la placa base para añadir funcionalidad a su
computadora.
 Una tarjeta de interfaz de red (NIC) es una
tarjeta de adaptador para conectar el
ordenador a una red.
 Una tarjeta de red inalámbrica es una tarjeta
de adaptador para conectar el ordenador a
otro ordenador a un punto de acceso
inalámbrico con señales de radio.
 Un adaptador de video es una tarjeta
adaptadora que envía datos a una pantalla

4. INSTALACION DE WIRELESS
NIC.
 mueva la tarjeta de red inalámbrica
para el caso.
 alinee la tarjeta de red inalámbrica
hasta que la tarjeta este
completamente asentado.
 Fije la tarjeta inalámbrica por fijar al
soporte de montaje de pc a la caja

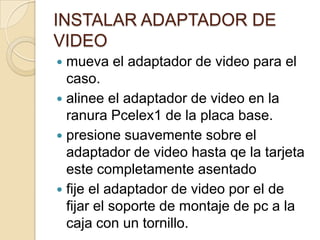

5. INSTALAR ADAPTADOR DE
VIDEO
 mueva el adaptador de video para el
caso.
 alinee el adaptador de video en la
ranura Pcelex1 de la placa base.
 presione suavemente sobre el
adaptador de video hasta qe la tarjeta
este completamente asentado
 fije el adaptador de video por el de
fijar el soporte de montaje de pc a la
caja con un tornillo.

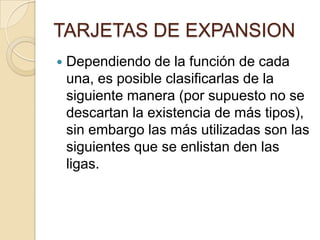

6. TARJETAS DE EXPANSION
 Dependiendo de la función de cada
una, es posible clasificarlas de la
siguiente manera (por supuesto no se
descartan la existencia de más tipos),
sin embargo las más utilizadas son las
siguientes que se enlistan den las
ligas.

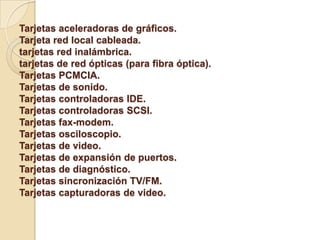

7. Tarjetas aceleradoras de gráficos.
Tarjeta red local cableada.
tarjetas red inalámbrica.
tarjetas de red ópticas (para fibra óptica).
Tarjetas PCMCIA.
Tarjetas de sonido.
Tarjetas controladoras IDE.
Tarjetas controladoras SCSI.
Tarjetas fax-modem.
Tarjetas osciloscopio.
Tarjetas de video.
Tarjetas de expansión de puertos.
Tarjetas de diagnóstico.
Tarjetas sincronización TV/FM.
Tarjetas capturadoras de video.

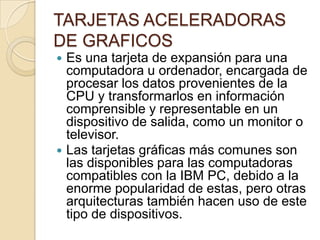

8. TARJETAS ACELERADORAS
DE GRAFICOS
 Es una tarjeta de expansión para una
computadora u ordenador, encargada de
procesar los datos provenientes de la
CPU y transformarlos en información
comprensible y representable en un
dispositivo de salida, como un monitor o
televisor.
 Las tarjetas gráficas más comunes son
las disponibles para las computadoras
compatibles con la IBM PC, debido a la
enorme popularidad de estas, pero otras
arquitecturas también hacen uso de este
tipo de dispositivos.

9. TARJETA RED LOCAL
CABLEADA
 Es la interconexión de una o varias
computadoras y periféricos, su
extensión está limitada físicamente en
un edificio o a un entorno de 200
metros, con repetidores podría llegar
a la distancia de un campo de 1
kilómetro. Su aplicación más
extendida es la interconexión de
computadoras persónales y
estaciones de trabajo en
oficinas, fabricas, etc.

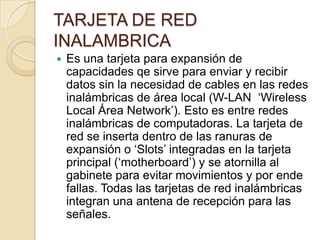

10. TARJETA DE RED
INALAMBRICA
 Es una tarjeta para expansión de
capacidades qe sirve para enviar y recibir
datos sin la necesidad de cables en las redes
inalámbricas de área local (W-LAN „Wireless
Local Área Network‟). Esto es entre redes
inalámbricas de computadoras. La tarjeta de
red se inserta dentro de las ranuras de
expansión o „Slots‟ integradas en la tarjeta
principal („motherboard‟) y se atornilla al
gabinete para evitar movimientos y por ende
fallas. Todas las tarjetas de red inalámbricas
integran una antena de recepción para las
señales.

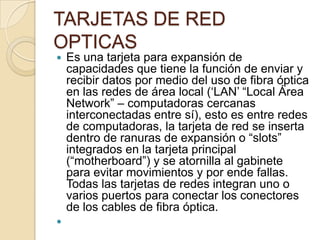

11. TARJETAS DE RED
OPTICAS
 Es una tarjeta para expansión de
capacidades que tiene la función de enviar y
recibir datos por medio del uso de fibra óptica
en las redes de área local („LAN‟ “Local Área
Network” – computadoras cercanas
interconectadas entre sí), esto es entre redes
de computadoras, la tarjeta de red se inserta
dentro de ranuras de expansión o “slots”
integrados en la tarjeta principal
(“motherboard”) y se atornilla al gabinete
para evitar movimientos y por ende fallas.
Todas las tarjetas de redes integran uno o
varios puertos para conectar los conectores
de los cables de fibra óptica.


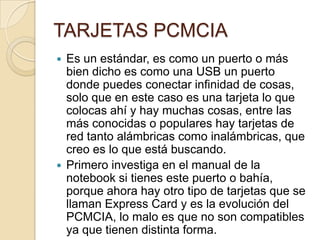

12. TARJETAS PCMCIA
 Es un estándar, es como un puerto o más
bien dicho es como una USB un puerto
donde puedes conectar infinidad de cosas,
solo que en este caso es una tarjeta lo que
colocas ahí y hay muchas cosas, entre las
más conocidas o populares hay tarjetas de
red tanto alámbricas como inalámbricas, que
creo es lo que está buscando.
 Primero investiga en el manual de la
notebook si tienes este puerto o bahía,
porque ahora hay otro tipo de tarjetas que se
llaman Express Card y es la evolución del
PCMCIA, lo malo es que no son compatibles
ya que tienen distinta forma.

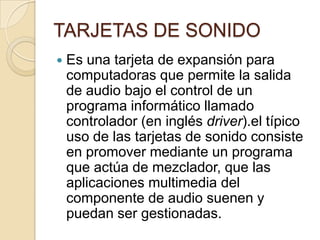

13. TARJETAS DE SONIDO
 Es una tarjeta de expansión para
computadoras que permite la salida
de audio bajo el control de un
programa informático llamado
controlador (en inglés driver).el típico
uso de las tarjetas de sonido consiste
en promover mediante un programa
que actúa de mezclador, que las
aplicaciones multimedia del
componente de audio suenen y
puedan ser gestionadas.

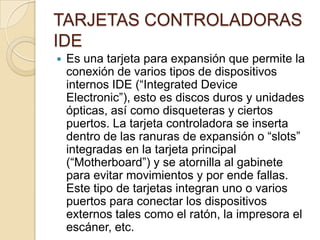

14. TARJETAS CONTROLADORAS
IDE
 Es una tarjeta para expansión que permite la
conexión de varios tipos de dispositivos
internos IDE (“Integrated Device
Electronic”), esto es discos duros y unidades
ópticas, así como disqueteras y ciertos
puertos. La tarjeta controladora se inserta
dentro de las ranuras de expansión o “slots”
integradas en la tarjeta principal
(“Motherboard”) y se atornilla al gabinete
para evitar movimientos y por ende fallas.
Este tipo de tarjetas integran uno o varios
puertos para conectar los dispositivos
externos tales como el ratón, la impresora el
escáner, etc.

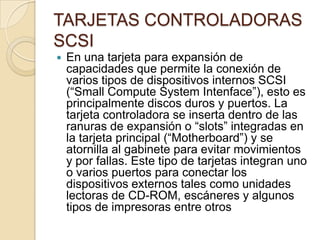

15. TARJETAS CONTROLADORAS
SCSI
 En una tarjeta para expansión de
capacidades que permite la conexión de
varios tipos de dispositivos internos SCSI
(“Small Compute System Intenface”), esto es
principalmente discos duros y puertos. La
tarjeta controladora se inserta dentro de las
ranuras de expansión o “slots” integradas en
la tarjeta principal (“Motherboard”) y se
atornilla al gabinete para evitar movimientos
y por fallas. Este tipo de tarjetas integran uno
o varios puertos para conectar los
dispositivos externos tales como unidades
lectoras de CD-ROM, escáneres y algunos
tipos de impresoras entre otros

16. TARJETAS FAX MODEM.
 Modem previene de (“Modulator/DE-Motulador”) o
modulador/ demodulador. Es una tarjeta para
expansión de capacidades que permiten convertir la
señal analógica de la red telefónica en digital de la
computadora y viceversa, y así poder acceder a
servicios tales como el acceso a internet (red mundial
de redes) y él envió de fax por medio de una aplicación
especial para ello La tarjeta fax-modem se inserta
dentro de las ranuras de expansión o “slots” integradas
en la tarjeta principal...
 … (“Motherboard”) y se atornilla al gabinete para evitar
movimientos y por ende fallas. Todas las tarjetas Fax-
modem integran dos puertos para conectar el cable
telefónico, uno para señal de entrada y otro para señal
de salida. Otras funciones de fax-modem son de la
comprensión de datos, así como la corrección de
errores provenientes de la línea telefónica debido a la
variación de voltajes.

17. TARJETAS OSCILOSCOPIO.
 Es una tarjeta para expansión de
capacidades que sirve para recibir señales
eléctricas, procesarlas y en base a sus
características, desplegar en pantalla ciertas
propiedades que los técnicos o ingenieros
necesitan para el diseño y/ o reparación de
circuitos electrónicos. La tarjeta osciloscopio
se inserta dentro de las ranuras de
expansión o “slots” integradas en la tarjeta
principal (“motherboard”) y se atornilla al
gabinete para evitar movimientos y por ende
fallas. Cuenta con ciertos conectores
especiales para la transmisión de señales
eléctricas por medio de puntas metálicas.

18. TARJETAS DE VIDEO
 Es una tarjeta para expansión de
capacidades que sirve para procesar y
otorgar mayor capacidad de despliegue de
gráficos en pantalla, por lo que libera al
microprocesador y a la memoria RAM de
estas actividades y les permite dedicarse a
otras tareas. La tarjeta de video de inserta
dentro de las ranuras de expansión o “slots”
integradas en la tarjeta principal
(“Motherboard”) y se atornilla al gabinete
para evitar movimientos y por ende fallas.
Todas las tarjetas de video integran uno o
varios puertos para conectar los dispositivos
externos tales como monitores CRT,
pantallas LCD, proyectores, etc.

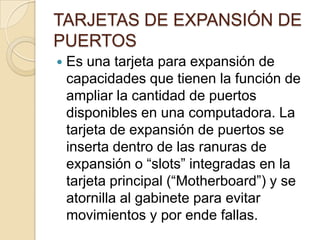

19. TARJETAS DE EXPANSIÓN DE
PUERTOS
 Es una tarjeta para expansión de
capacidades que tienen la función de
ampliar la cantidad de puertos
disponibles en una computadora. La
tarjeta de expansión de puertos se
inserta dentro de las ranuras de
expansión o “slots” integradas en la
tarjeta principal (“Motherboard”) y se
atornilla al gabinete para evitar
movimientos y por ende fallas.

20. TARJETAS DE
DIAGNOSTICO
 También llamada tarjeta “post”, es una
tarjeta para expansión de capacidades
que se utiliza para localizar fallas en los
equipos de cómputo, al conectarse
realiza una serie de pruebas
digitales, determina errores y envía un
código en una pequeña pantalla a base
de LED. La tarjeta de diagnóstico se
inserta dentro de las ranuras de
expansión o “Slots” integradas en la
tarjeta principal pero no se atornilla al
gabinete ya que es para uso
momentáneo.

21. TARJETAS SINTONIZADORAS
TV/FM
 Es una tarjeta para expansión de capacidades
que sirve para sintonizar las estaciones de radio
de la frecuencia FM y las emisoras televisivas
libres y de paga, así como capturar y guardar en
formatos de audio y video específicos en el disco
duro de la computadora. La tarjeta TV/ radio
FM se inserta dentro de las ranuras de
extensión o “SLOTS” INTEGRADAS EN LA
TARJETA PRINCIPAL (“motherboard”) y se
atornilla al gabinete para evitar movimientos y
por ende fallas. Este tipo de tarjetas son muy
variadas en sus tipos de puertos para conectar
los dispositivos externos, eso depende del
modelo y pueden aceptar la conexión de video
caseteras VHS, reproductores DVD, la clave
coaxial de la televisión de paga, videocaseteras
betamax, etc.

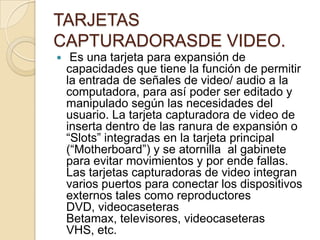

22. TARJETAS
CAPTURADORASDE VIDEO.
 Es una tarjeta para expansión de
capacidades que tiene la función de permitir
la entrada de señales de video/ audio a la
computadora, para así poder ser editado y
manipulado según las necesidades del
usuario. La tarjeta capturadora de video de
inserta dentro de las ranura de expansión o
“Slots” integradas en la tarjeta principal
(“Motherboard”) y se atornilla al gabinete
para evitar movimientos y por ende fallas.
Las tarjetas capturadoras de video integran
varios puertos para conectar los dispositivos
externos tales como reproductores
DVD, videocaseteras
Betamax, televisores, videocaseteras
VHS, etc.
