1. Componentes
Internos de una
Tablet
EDUARDO ALVAREZ

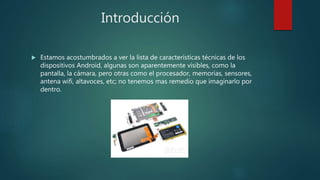

2. Introducción
 Estamos acostumbrados a ver la lista de características técnicas de los
dispositivos Android, algunas son aparentemente visibles, como la
pantalla, la cámara, pero otras como el procesador, memorias, sensores,
antena wifi, altavoces, etc; no tenemos mas remedio que imaginarlo por
dentro.

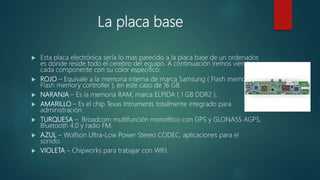

3. La placa base
 Esta placa electrónica sería lo mas parecido a la placa base de un ordenador,
es donde reside todo el cerebro del equipo. A continuación iremos viendo
cada componente con su color especifico:
 ROJO – Equivale a la memoria interna de marca Samsung ( Flash memory y
Flash memory controller ), en este caso de 16 GB.
 NARANJA – Es la memoria RAM, marca ELPIDA ( 1 GB DDR2 ).
 AMARILLO – Es el chip Texas Intruments totalmente integrado para
administración.
 TURQUESA – Broadcom multifunción monolítico con GPS y GLONASS AGPS,
Bluetooth 4.0 y radio FM.
 AZUL – Wolfson Ultra-Low Power Stereo CODEC, aplicaciones para el
sonido.
 VIOLETA – Chipworks para trabajar con WIFI.

4. El procesador y la memoria RAM

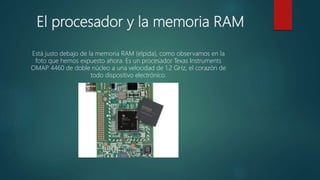

Está justo debajo de la memoria RAM (elpida), como observamos en la
foto que hemos expuesto ahora. Es un procesador Texas Instruments
OMAP 4460 de doble núcleo a una velocidad de 1.2 GHz, el corazón de
todo dispositivo electrónico.

5. Los altavoces

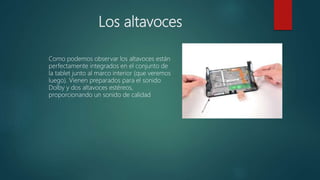

Como podemos observar los altavoces están
perfectamente integrados en el conjunto de
la tablet junto al marco interior (que veremos
luego). Vienen preparados para el sonido
Dolby y dos altavoces estéreos,
proporcionando un sonido de calidad

6. La cámara

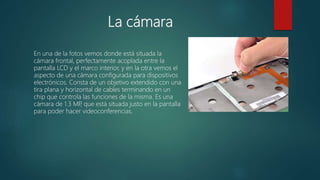

En una de la fotos vemos donde está situada la
cámara frontal, perfectamente acoplada entre la
pantalla LCD y el marco interior, y en la otra vemos el
aspecto de una cámara configurada para dispositivos
electrónicos. Consta de un objetivo extendido con una
tira plana y horizontal de cables terminando en un
chip que controla las funciones de la misma. Es una
cámara de 1.3 MP, que está situada justo en la pantalla
para poder hacer videoconferencias.

7. El marco interior

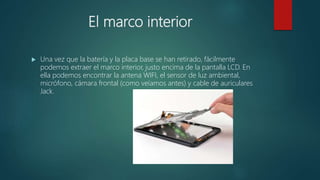

 Una vez que la batería y la placa base se han retirado, fácilmente
podemos extraer el marco interior, justo encima de la pantalla LCD. En
ella podemos encontrar la antena WIFI, el sensor de luz ambiental,
micrófono, cámara frontal (como veíamos antes) y cable de auriculares
Jack.

8. La pantalla LCD

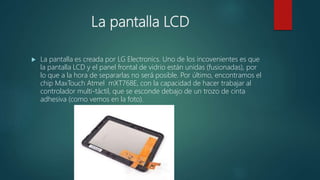

 La pantalla es creada por LG Electronics. Uno de los incovenientes es que
la pantalla LCD y el panel frontal de vidrio están unidas (fusionadas), por
lo que a la hora de separarlas no será posible. Por último, encontramos el
chip MaxTouch Atmel mXT768E, con la capacidad de hacer trabajar al
controlador multi-táctil, que se esconde debajo de un trozo de cinta
adhesiva (como vemos en la foto).

9. Reflexión

10. Conclusión
 Aunque haya sido un análisis muy superficial por lo menos sabemos algo
más que antes, hemos visto la tablet de Amazon por dentro. Cada uno de
los componentes tienen muchas especificaciones pero no era objetivo del
artículo ser tan detallado, la finalidad de este es que sepas saber de que
está dispuesto una Tablet.
