Este documento describe los componentes básicos de una computadora, incluyendo la tarjeta madre o motherboard. Explica que la tarjeta madre conecta todos los componentes de la computadora como la CPU, memoria, buses y periféricos. Además, detalla los componentes de la tarjeta madre y los diferentes tipos de buses que interconectan estos componentes para transferir datos.

1. INSTITUTO TECNOLOGICO SUPERIOR
VIDA NUEVA
NOMBRE:EDWIN ANDRANGO
NIVEL:PRIMERO
CARRERA:INFORMATICA

2. Arquitectura de computadoras II La tarjeta principal

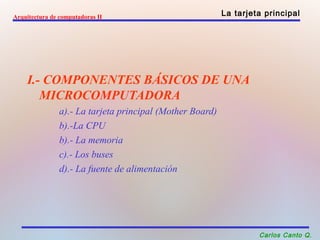

I.- COMPONENTES BÁSICOS DE UNA
MICROCOMPUTADORA
a).- La tarjeta principal (Mother Board)
b).-La CPU
b).- La memoria
c).- Los buses
d).- La fuente de alimentación
Carlos Canto Q.

3. Arquitectura de computadoras II La tarjeta principal

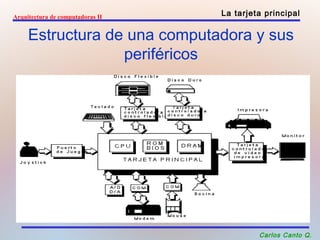

Estructura de una computadora y sus
periféricos
Carlos Canto Q.

4. Arquitectura de computadoras II La tarjeta principal
¿Qué es la tarjeta principal ?
La “tarjeta principal“ (mainboard), o “tarjeta
madre" (motherboard), es el elemento
principal de toda computadora, en el que se
encuentran o al que se conectan todos los
demás aparatos y dispositivos.
Físicamente, se trata de una “tarjeta" de
material sintético, sobre la cual existe un
circuito impreso que conecta diversos
elementos que se encuentran anclados sobre
ella.
Carlos Canto Q.

5. Arquitectura de computadoras II La tarjeta principal

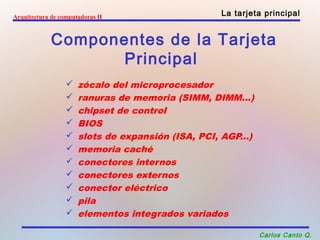

Componentes de la Tarjeta
Principal
 zócalo del microprocesador
 ranuras de memoria (SIMM, DIMM...)
 chipset de control
 BIOS
 slots de expansión (ISA, PCI, AGP...)
 memoria caché
 conectores internos
 conectores externos
 conector eléctrico
 pila
 elementos integrados variados
Carlos Canto Q.

6. Arquitectura de computadoras II La tarjeta principal

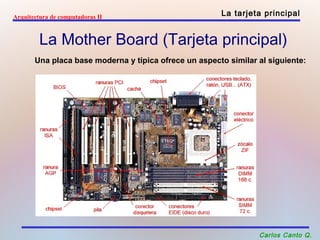

La Mother Board (Tarjeta principal)
Una placa base moderna y típica ofrece un aspecto similar al siguiente:
Carlos Canto Q.

7. Arquitectura de computadoras II La tarjeta principal

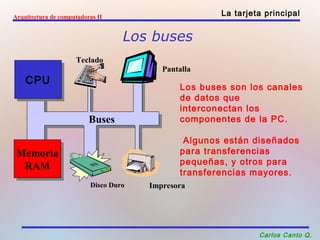

Los buses
Los buses son los canales
de datos que
interconectan los
componentes de la PC.
Algunos están diseñados
para transferencias
pequeñas, y otros para
transferencias mayores.
Carlos Canto Q.
CCPPUU
Memoria
RAM
Memoria
RAM
Teclado
BBuusseess
Pantalla
Disco Duro Impresora

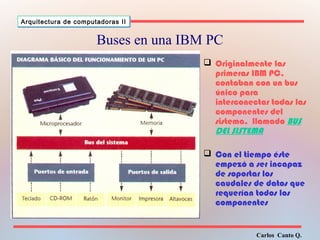

8. Buses en una IBM PC
 Originalmente las
primeras IBM PC,
contaban con un bus
único para
interconectar todas las
componentes del
sistema, llamado BUS
DEL SISTEMA
 Con el tiempo éste
empezó a ser incapaz
de soportar los
caudales de datos que
requerían todos los
componentes
Carlos Canto Q.
Arquitectura ddee ccoommppuuttaaddoorraass IIII

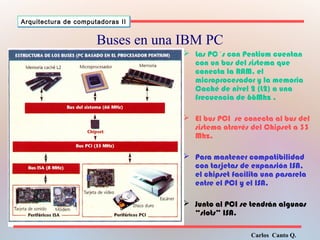

9.  Las PC´s con Pentium cuentan
con un bus del sistema que
conecta la RAM, el
microprocesador y la memoria
Caché de nivel 2 (L2) a una
frecuencia de 66Mhz .
 El bus PCI se conecta al bus del
sistema através del Chipset a 33
Mhz.
 Para mantener compatibilidad
con tarjetas de expansión ISA,
el chipset facilita una pasarela
entre el PCI y el ISA.
 Junto al PCI se tendrán algunos
“slots” ISA.
Carlos Canto Q.
Arquitectura ddee ccoommppuuttaaddoorraass IIII
Buses en una IBM PC

10. Carlos Canto Q.
Arquitectura ddee ccoommppuuttaaddoorraass IIII

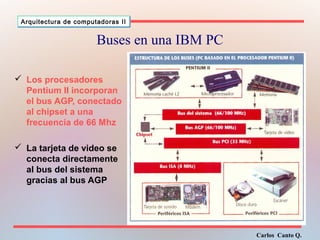

Buses en una IBM PC
 Los procesadores
Pentium II incorporan
el bus AGP, conectado
al chipset a una
frecuencia de 66 Mhz
 La tarjeta de video se
conecta directamente
al bus del sistema
gracias al bus AGP

11. Arquitectura de computadoras II La tarjeta principal

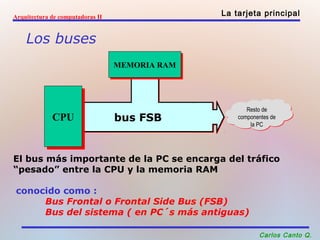

Los buses
Resto de
componentes de
la PC
Carlos Canto Q.
MMEEMMOORRIIAA RRAAMM
CCPPUU bbuuss FFSSBB
El bus más importante de la PC se encarga del tráfico
“pesado” entre la CPU y la memoria RAM
conocido como :
Bus Frontal o Frontal Side Bus (FSB)
Bus del sistema ( en PC´s más antiguas)

12. Arquitectura de computadoras II La tarjeta principal

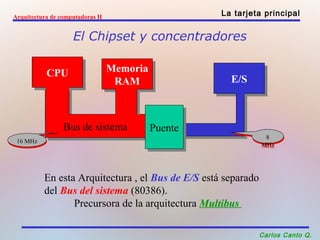

El Chipset y concentradores
8
MHz
Carlos Canto Q.
Memoria
Memoria
RAM
CPU RAM EE//SS CPU
BBuuss d dee ssiisstteemmaa
PPuueennttee
1166 MMHHzz 8
MHz
En esta Arquitectura , el Bus de E/S está separado
del Bus del sistema (80386).
Precursora de la arquitectura Multibus

13. Arquitectura de computadoras II La tarjeta principal

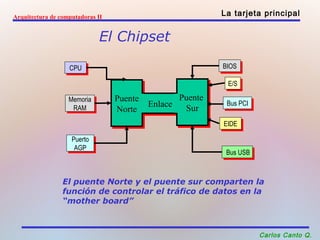

El Chipset
Carlos Canto Q.
CCPPUU
Memoria
RAM
Memoria
RAM
Puerto
AGP
Puerto
AGP
Puente
Norte
Puente
Norte
BBIOIOSS
EE/S/S
BBuuss P PCCII
EEIDIDEE
B Buuss U USSBB
Puente
Sur
EEnnllaaccee Puente
Sur
El puente Norte y el puente sur comparten la
función de controlar el tráfico de datos en la
“mother board”
