La placa base es el componente más importante de una PC ya que contiene el microprocesador y conecta todos los demás componentes. Describe los diferentes tipos de placas base según el socket del microprocesador y sus características principales como el BIOS, la memoria RAM y las ranuras de expansión.

2. Concepto Características Partes o elementos Mainboard

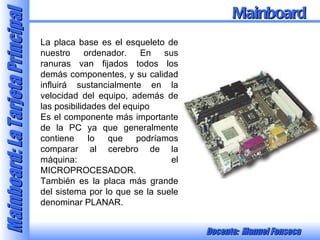

3. La placa base es el esqueleto de nuestro ordenador. En sus ranuras van fijados todos los demás componentes, y su calidad influirá sustancialmente en la velocidad del equipo, además de las posibilidades del equipo Es el componente más importante de la PC ya que generalmente contiene lo que podríamos comparar al cerebro de la máquina: el MICROPROCESADOR. También es la placa más grande del sistema por lo que se la suele denominar PLANAR. Mainboard

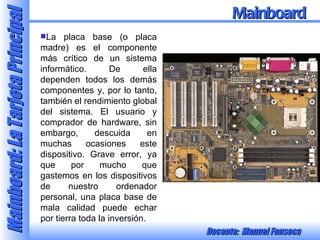

4. La placa base (o placa madre) es el componente más crítico de un sistema informático. De ella dependen todos los demás componentes y, por lo tanto, también el rendimiento global del sistema. El usuario y comprador de hardware, sin embargo, descuida en muchas ocasiones este dispositivo. Grave error, ya que por mucho que gastemos en los dispositivos de nuestro ordenador personal, una placa base de mala calidad puede echar por tierra toda la inversión. Mainboard

5. En los ordenadores actuales existen diez tipos básicos de placas base, en función de la CPU: Socket 7, Socket 8, Super 7, Slot 1, Slot 2, Slot A, Socket 370, Socket 423, Socket 478 y Socket 775 . Las placas Socket 7 albergan los procesadores Pentium, K5 de AMD, 6x86 de Cyrix y Winchip C6 de IDT; ya no se venden, pues carecen de las interfaces más utilizadas en la actualidad, como el bus AGP y el puerto USB. Estos dos estándares se incorporan en las placas Super 7, también compatibles Pentium y K6. Las placas Socket 8, muy escasas, albergan los extinguidos procesadores Pentium Pro. Las placas Slot 1 son necesarias para suministrar soporte a los Pentium II/III y Celeron, y suelen disponer del formato ATX, que reorganiza la localización de las tarjetas, para que quepa mayor cantidad en el mismo espacio, y se reduzca el cruce de cables internos. Las placas ATX también necesitan una carcasa especial ATX. Una variante son las placas Slot 2, soporte de la versión Xeon. Las placas con Slot A soportan a los procesadores Athlon y Duron de AMD, y las placas con Socket 423, 478 y 775 soportan a los procesadores pentium 4. Mainboard

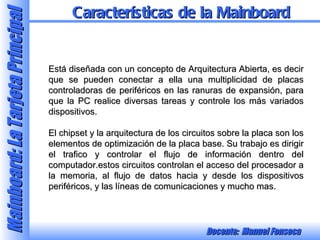

6. Está diseñada con un concepto de Arquitectura Abierta, es decir que se pueden conectar a ella una multiplicidad de placas controladoras de periféricos en las ranuras de expansión, para que la PC realice diversas tareas y controle los más variados dispositivos. El chipset y la arquitectura de los circuitos sobre la placa son los elementos de optimización de la placa base. Su trabajo es dirigir el trafico y controlar el flujo de información dentro del computador.estos circuitos controlan el acceso del procesador a la memoria, al flujo de datos hacia y desde los dispositivos periféricos, y las líneas de comunicaciones y mucho mas. Características de la Mainboard

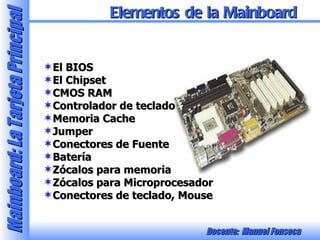

7. El BIOS El Chipset CMOS RAM Controlador de teclado Memoria Cache Jumper Conectores de Fuente Batería Zócalos para memoria Zócalos para Microprocesador Conectores de teclado, Mouse Elementos de la Mainboard

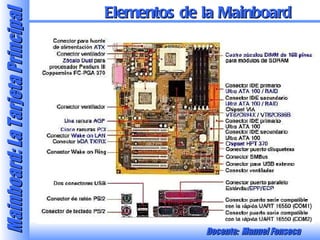

8. Elementos de la Mainboard

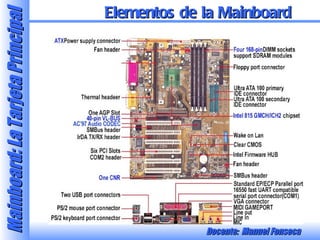

9. Elementos de la Mainboard

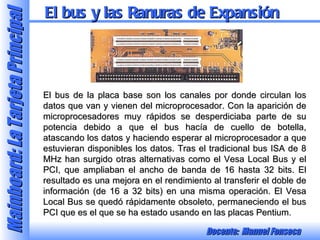

10. El bus de la placa base son los canales por donde circulan los datos que van y vienen del microprocesador. Con la aparición de microprocesadores muy rápidos se desperdiciaba parte de su potencia debido a que el bus hacía de cuello de botella, atascando los datos y haciendo esperar al microprocesador a que estuvieran disponibles los datos. Tras el tradicional bus ISA de 8 MHz han surgido otras alternativas como el Vesa Local Bus y el PCI, que ampliaban el ancho de banda de 16 hasta 32 bits. El resultado es una mejora en el rendimiento al transferir el doble de información (de 16 a 32 bits) en una misma operación. El Vesa Local Bus se quedó rápidamente obsoleto, permaneciendo el bus PCI que es el que se ha estado usando en las placas Pentium. El bus y las Ranuras de Expansión

11. Las placas más modernas soportan una velocidad del bus que varía entre los 50 y los 100 MHz, en función del procesador utilizado. Otros valores intermedios son 66, 75 o 112 MHz, por ejemplo. La placa también incorpora distintos multiplicadores: 2x, 3x, etc. Valores superiores a 5x comienzan a ser imprescindibles. Estos dos datos se utilizan para soportar todo tipo de procesadores. A mayor número de velocidades del bus y multiplicadores, la placa soportará mayor cantidad de procesadores. Para instalar un Pentium II a 400 MHz, por ejemplo, se configura el bus a 100 MHz y se activa el multiplicador 4x. 100x4=400 MHz. Un Pentium a 200 MHz se configura con un bus a 66 MHz y un multiplicador 3x. 66x3=198 MHz. El bus y las Ranuras de Expansión

12. Todas las placas soportan diferentes voltajes. No obstante, puesto que se desconoce el voltaje de los futuros procesadores, es bueno adquirir una placa que permita establecer este valor a voluntad, mediante fracciones de 0.1 voltios. Una placa base actual debe disponer de una ranura AGP para la tarjeta gráfica, cuatro o cinco PCI y, al menos, dos ISA para las tarjetas viejas, como modems internos, tarjetas de sonido, placas SCSI, etc. Los puertos exteriores no deben bajar de dos entradas USB, dos COM, y varios puertos en paralelo. El bus y las Ranuras de Expansión

13. Es una memoria especial que contiene las rutinas necesarias para que el ordenador funcione correctamente y gestione las operaciones de entrada y salida de datos, de ahí su nombre BIOS, Basic Input/Output System (Sistema básico de entrada/salida). El BIOS

14. Es muy recomendable que se pueda actualizar por software, es decir, tipo Flash, y que sea lo más reciente posible. Con respecto al programa de Setup, teniendo en cuenta nuestros conocimientos nos decantaremos por una BIOS con el mayor número de funciones de configuración automática posible (detectado de unidades IDE y de sus parámetros, ajuste automático de velocidades de acceso a RAM y a caché, etc), o por otro lado, podemos desear un mayor control de sus parámetros para ajustar al máximo el rendimiento. Una BIOS buena debe permitir arrancar el ordenador desde varios formados, como un disquete, un disco duro IDE o SCSI y un CD-ROM. Igualmente, conviene que las funciones automáticas de Plug and Play puedan configurarse manualmente (asignar IRQ y canales DMA para los posibles conflictos). Y se debe de poder desactivar por Setup los puertos serie y paralelo, o poder modificar sus direcciones de I/0 e IRQ para solucionar problemas al instalar nuevos dispositivos. El BIOS

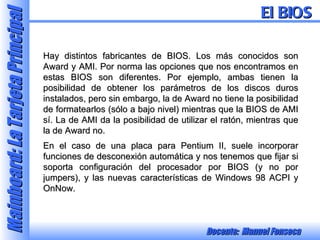

15. Hay distintos fabricantes de BIOS. Los más conocidos son Award y AMI. Por norma las opciones que nos encontramos en estas BIOS son diferentes. Por ejemplo, ambas tienen la posibilidad de obtener los parámetros de los discos duros instalados, pero sin embargo, la de Award no tiene la posibilidad de formatearlos (sólo a bajo nivel) mientras que la BIOS de AMI sí. La de AMI da la posibilidad de utilizar el ratón, mientras que la de Award no. En el caso de una placa para Pentium II, suele incorporar funciones de desconexión automática y nos tenemos que fijar si soporta configuración del procesador por BIOS (y no por jumpers), y las nuevas características de Windows 98 ACPI y OnNow. El BIOS

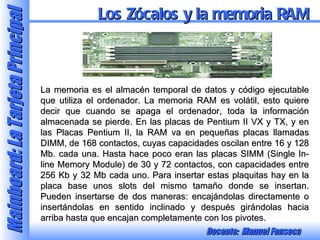

16. La memoria es el almacén temporal de datos y código ejecutable que utiliza el ordenador. La memoria RAM es volátil, esto quiere decir que cuando se apaga el ordenador, toda la información almacenada se pierde. En las placas de Pentium II VX y TX, y en las Placas Pentium II, la RAM va en pequeñas placas llamadas DIMM, de 168 contactos, cuyas capacidades oscilan entre 16 y 128 Mb. cada una. Hasta hace poco eran las placas SIMM (Single In-line Memory Module) de 30 y 72 contactos, con capacidades entre 256 Kb y 32 Mb cada uno. Para insertar estas plaquitas hay en la placa base unos slots del mismo tamaño donde se insertan. Pueden insertarse de dos maneras: encajándolas directamente o insertándolas en sentido inclinado y después girándolas hacia arriba hasta que encajan completamente con los pivotes. Los Zócalos y la memoria RAM

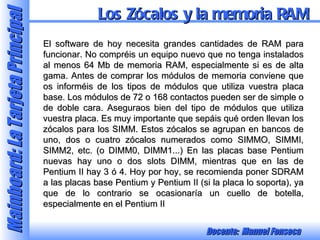

17. El software de hoy necesita grandes cantidades de RAM para funcionar. No compréis un equipo nuevo que no tenga instalados al menos 64 Mb de memoria RAM, especialmente si es de alta gama. Antes de comprar los módulos de memoria conviene que os informéis de los tipos de módulos que utiliza vuestra placa base. Los módulos de 72 o 168 contactos pueden ser de simple o de doble cara. Aseguraos bien del tipo de módulos que utiliza vuestra placa. Es muy importante que sepáis qué orden llevan los zócalos para los SIMM. Estos zócalos se agrupan en bancos de uno, dos o cuatro zócalos numerados como SIMMO, SIMMI, SIMM2, etc. (o DIMM0, DIMM1...) En las placas base Pentium nuevas hay uno o dos slots DIMM, mientras que en las de Pentium II hay 3 ó 4. Hoy por hoy, se recomienda poner SDRAM a las placas base Pentium y Pentium II (si la placa lo soporta), ya que de lo contrario se ocasionaría un cuello de botella, especialmente en el Pentium II Los Zócalos y la memoria RAM

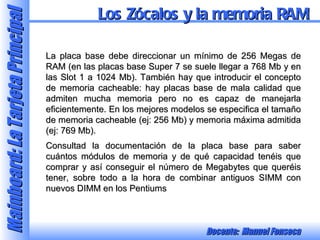

18. La placa base debe direccionar un mínimo de 256 Megas de RAM (en las placas base Super 7 se suele llegar a 768 Mb y en las Slot 1 a 1024 Mb). También hay que introducir el concepto de memoria cacheable: hay placas base de mala calidad que admiten mucha memoria pero no es capaz de manejarla eficientemente. En los mejores modelos se especifica el tamaño de memoria cacheable (ej: 256 Mb) y memoria máxima admitida (ej: 769 Mb). Consultad la documentación de la placa base para saber cuántos módulos de memoria y de qué capacidad tenéis que comprar y así conseguir el número de Megabytes que queréis tener, sobre todo a la hora de combinar antiguos SIMM con nuevos DIMM en los Pentiums Los Zócalos y la memoria RAM

19. La memoria caché es una memoria especial de acceso muy rápido. Almacenar los datos y el código utilizados en las últimas operaciones del procesador. Habitualmente el ordenador realiza la misma operación repetidas veces seguidas. Si en lugar de, por ejemplo, leer del disco cada una de las veces que realiza la operación lee de la memoria se incrementa la velocidad de proceso un 1.000.000 veces, es la diferencia de nanosegundos a milisegundos que son los tiempos de acceso a memoria y a disco respectivamente. Las placas base generalmente tienen instalada la memoria caché en unos zócalos para poder ampliarla. Memoria Cache

20. La configuración más usual es la de 512 Kb en la actualidad, pero puede haber configuraciones de 1 Mb o 2 Mb en algunas placas (hoy día sólo en los procesadores tipo Pentium (Pentium MMX, K6-x), ya que el Pentium II/II y el K7 la llevan integrada dentro de él). A la hora de la verdad, el rendimiento no es tan grande en los módulos Pipeline de las placas Pentium. Aunque por 3.000 ptas, no es mala idea incrementar la caché de 256 a 512 Kb en las placas Pentium más antiguas. Memoria Cache

21. El juego de chips de una placa, o chipset, es posiblemente su componente integrado más importante, ya que controla el modo de operación de la placa e integra todas sus funciones, por lo que podemos decir que determina el rendimiento y características de la misma. Determina lo que puede hacer el ordenador, desde el soporte para varias CPU, hasta la velocidad del bus o el tipo de memoria que se puede utilizar. Chipset

22. Es el encargado de comunicar entre sí a todos los componentes de la placa, y los periféricos. Una placa puede disponer de zócalos DIMM, pero si el chipset incluido no los soporta, no podrán utilizarse. Intel fabrica los modelos oficiales para sus procesadores, aunque otras marcas como VIA, SUS o ALI fabrican clónicos a un precio más reducido Chipset
