La tarjeta principal conecta los principales componentes de una computadora como la CPU, la memoria y las unidades de almacenamiento. Contiene zócalos para la CPU, ranuras para la memoria RAM, puertos de expansión y conectores para periféricos. Los buses transfieren datos entre los componentes a diferentes velocidades, y el chipset controla el tráfico de datos en la tarjeta madre.

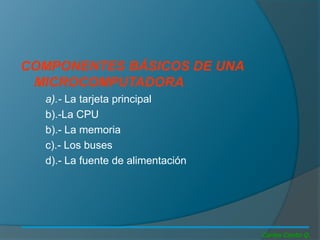

2. COMPONENTES BÁSICOS DE UNA
MICROCOMPUTADORA
a).- La tarjeta principal
b).-La CPU
b).- La memoria
c).- Los buses
d).- La fuente de alimentación
Carlos Canto Q.

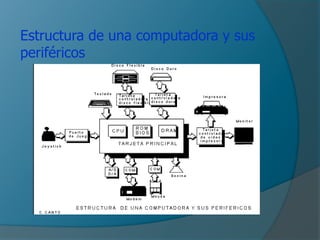

3. Estructura de una computadora y sus
periféricos

4. ¿Qué es la tarjeta principal ?
La “tarjeta principal“ o “tarjeta madre,
es el elemento principal de toda
computadora, en el que se encuentran o
al que se conectan todos los demás
aparatos y dispositivos.
Físicamente, se trata de una “tarjeta" de
material sintético, sobre la cual existe
un circuito impreso que conecta
diversos elementos que se encuentran
anclados sobre ella.

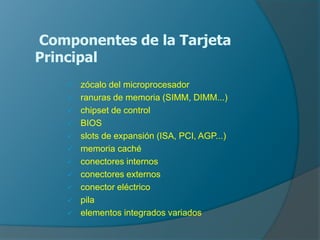

5. Componentes de la Tarjeta
Principal
 zócalo del microprocesador
 ranuras de memoria (SIMM, DIMM...)
 chipset de control
 BIOS
 slots de expansión (ISA, PCI, AGP...)
 memoria caché
 conectores internos
 conectores externos
 conector eléctrico
 pila
 elementos integrados variados
.

6. La Mother Board (Tarjeta principal)
Una placa base moderna y típica ofrece un aspecto similar al siguiente:

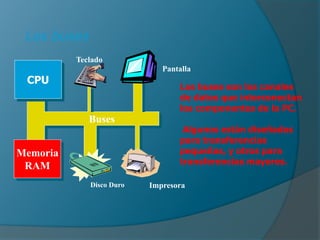

7. Los buses
.
CPU
Memoria
RAM
Buses
Teclado
Pantalla
ImpresoraDisco Duro
Los buses son los canales
de datos que interconectan
los componentes de la PC.
Algunos están diseñados
para transferencias
pequeñas, y otros para
transferencias mayores.

8. Buses en una IBM PC
 Originalmente las
primeras IBM PC,
contaban con un bus
único para
interconectar todas
las componentes del
sistema, llamado
BUS DEL SISTEMA
 Con el tiempo éste
empezó a ser incapaz
de soportar los
caudales de datos
que requerían todos
los componentes

9.  Las PC´s con Pentium cuentan
con un bus del sistema que
conecta la RAM, el
microprocesador y la memoria
Caché de nivel 2 (L2) a una
frecuencia de 66Mhz .
 El bus PCI se conecta al bus
del sistema através del Chipset
a 33 Mhz.
 Para mantener compatibilidad
con tarjetas de expansión ISA,
el chipset facilita una pasarela
entre el PCI y el ISA.
 Junto al PCI se tendrán algunos
“slots” ISA.
.

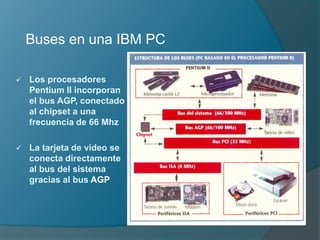

10. Buses en una IBM PC
 Los procesadores
Pentium II incorporan
el bus AGP, conectado
al chipset a una
frecuencia de 66 Mhz
 La tarjeta de video se
conecta directamente
al bus del sistema
gracias al bus AGP

11. Los buses
Resto de
componentes de
la PC
bus FSBCPU
MEMORIA RAM
El bus más importante de la PC se encarga del tráfico
“pesado” entre la CPU y la memoria RAM
conocido como :
Bus Frontal o Frontal Side Bus (FSB)
Bus del sistema ( en PC´s más antiguas)

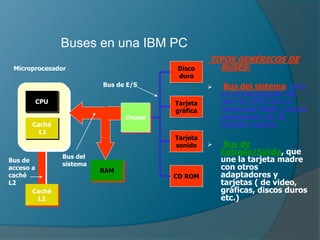

12. Buses en una IBM PC
TIPOS GENÉRICOS DE
BUSES:
 Bus del sistema, que
es el encargado de
unir la CPU con la
memoria RAM y otros
elementos de la
tarjeta madre.
 Bus de
Entrada/Salida, que
une la tarjeta madre
con otros
adaptadores y
tarjetas ( de video,
gráficas, discos duros
etc.)
CPU
Caché
L1
Caché
L2
RAM
Disco
duro
Tarjeta
gráfica
Tarjeta
sonido
CD ROM
Microprocesador
Bus de
acceso a
caché
L2
Bus del
sistema
Bus de E/S
Chipset

13. El Chipset y concentradores
.
Bus de sistema
Memoria
RAM E/S
CPU
Puente
16 MHz
8
MHz
En esta Arquitectura , el Bus de E/S está separado
del Bus del sistema (80386).
Precursora de la arquitectura Multibus

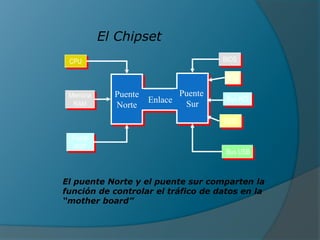

14. El Chipset
CPU
Memoria
RAM
Puerto
AGP
Puente
Norte
BIOS
E/S
Bus PCI
EIDE
Bus USB
Enlace
Puente
Sur
El puente Norte y el puente sur comparten la
función de controlar el tráfico de datos en la
“mother board”

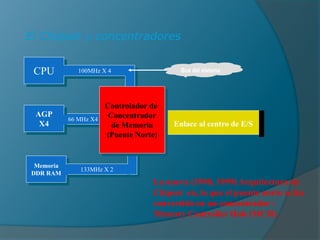

15. El Chipset y concentradores
La nueva (1998, 1999) Arquitectura de
Chipset en, la que el puente norte se ha
convertido en un concentrador :
Memory Controller Hub (MCH)
66 MHz X4
Enlace al centro de E/S
AGP
X4
CPU 100MHz X 4
Memoria
DDR RAM
133MHz X 2
Controlador de
Concentrador
de Memoria
(Puente Norte)
Bus del sistema

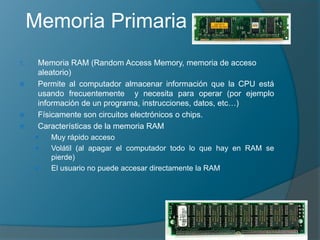

16. Memoria Primaria
1. Memoria RAM (Random Access Memory, memoria de acceso
aleatorio)
 Permite al computador almacenar información que la CPU está
usando frecuentemente y necesita para operar (por ejemplo
información de un programa, instrucciones, datos, etc…)
 Físicamente son circuitos electrónicos o chips.
 Características de la memoria RAM
 Muy rápido acceso
 Volátil (al apagar el computador todo lo que hay en RAM se
pierde)
 El usuario no puede accesar directamente la RAM

17. Ubicación de la RAM

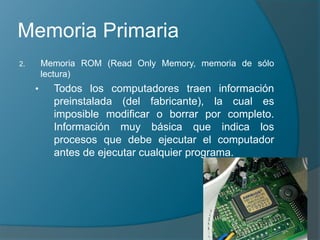

18. Memoria Primaria
2. Memoria ROM (Read Only Memory, memoria de sólo
lectura)
• Todos los computadores traen información
preinstalada (del fabricante), la cual es
imposible modificar o borrar por completo.
Información muy básica que indica los
procesos que debe ejecutar el computador
antes de ejecutar cualquier programa.

19. Memoria Secundaria
 Son todas las unidades de disco.
 Se usa para almacenar programas ejecutables y grandes
volúmenes de datos que requieren ser accesados en algún
momento.
 Características de la memoria secundaria:
 Permanente (al apagar el computador no se pierden los
datos)
 La información se maneja en archivos
 El usuario puede accesar directamente los archivos
 Dispositivos de memoria secundaria:
○ Disco duro
○ CD
○ Disquete

21. Dispositivos de Salida
 Dispositivos por los cuales el
computador entrega información al
usuario.
○ Monitor (pantalla)
○ Impresora
○ Modem
○ Parlantes

22. Los SOFTWARE PRODUCTIVOS son paquetes de órdenes e instrucciones que permiten
cumplir una función o tarea determinada como, por ejemplo, procesar un texto, realizar
cálculos matemáticos, procesar y ver imágenes y videos, navegar por internet, etc.
Los SOFTWARE DE SISTEMA son programas que permiten que la información
procesada por los software productivos o de aplicación se transformen en instrucciones
entendibles para los componentes del Hardware. Es decir, su función es comunicar los
elementos del Hardware con los distintos programas que utilizamos para ejecutar tareas
específicas.
ALGUNOS SOFTWARE DE SISTEMA
MÁS UTILIZADOS EN LA ACTULIDAD
Windows Linux Mac OSDOS
Word
Excel PowerPoint
Internet Explorer Netscape OpenOffice
PROCESADORES DE TEXTO
PLANILLA DE CÁLCULO
NAVEGADORES INTERNET
ALGUNOS SOFTWARE PRODUCTIVOS
MÁS UTILIZADOS EN LA ACTULIDAD
PRESENTACIONES MULTIMEDIA

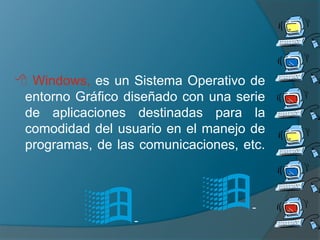

23. -
-
 Windows, es un Sistema Operativo de
entorno Gráfico diseñado con una serie
de aplicaciones destinadas para la
comodidad del usuario en el manejo de
programas, de las comunicaciones, etc.
