ESTUDIO DE IMPACTO AMBIENTAL - RELLENO

PROYECTO CONSTRUCCION DEL RELLENO SANITARIO MUNICIPALIDAD DISTRITAL DE
SANTIAGO DE QUIRAHUARA
INDICE
INDICE................................................................................................................................................................1
EVALUACIÓN DE IMPACTO AMBIENTAL DEL........................................................................................3
RELLENO SANITARIO DEL DISTRITO DE SANTIAGO DE QUIRAHUARA..........................................3
1.GENERALIDADES.........................................................................................................................................3
1.1.Introducción...................................................................................................................................................3
1.2.Objetivo del estudio.......................................................................................................................................3
1.3.Marco legal....................................................................................................................................................4
1.4.Ubicación ......................................................................................................................................................5
2.DESCRIPCIÓN DEL PROYECTO DE RELLENO SANITARIO DE QUIRAHUARA...............................6
2.1.Topografía ....................................................................................................................................................7
2.2.Accesibilidad.................................................................................................................................................7
2.3.Especificaciones Técnicas.............................................................................................................................8
2.3.1.Estimación de Residuos Generados............................................................................................................8
2.3.2.Descarga.....................................................................................................................................................9
2.3.3.Compactación y cobertura........................................................................................................................10
2.3.4.Evacuación de biogás..............................................................................................................................10
2.3.5.Drenaje de lixiviados................................................................................................................................10
3.DIAGNÓSTICO AMBIENTAL DEL ÁREA DEL PROYECTO.................................................................11
3.1.Ambiente físico............................................................................................................................................11
3.1.1.Clima y meteorología...............................................................................................................................11
3.1.1.1.Precipitación..........................................................................................................................................12
3.1.1.2.Temperatura...........................................................................................................................................13
3.1.1.3.Humedad relativa...................................................................................................................................13
3.1.1.4.Evapo-transpiración y radiación solar...................................................................................................14
3.1.1.5.Viento....................................................................................................................................................14
3.1.2.Geología....................................................................................................................................................14
3.1.2.1.Geología Estructural..............................................................................................................................15
3.1.2.2.Estratigrafía...........................................................................................................................................15
3.1.2.3.Rocas Sedimentarias..............................................................................................................................15
a) Grupo Yura............................................................................................................................................15
b) Formación Colcapampa.........................................................................................................................16
c) Formación Chulec-Pariatambo..............................................................................................................16
3.1.2.4.Rocas Intrusivas.....................................................................................................................................16
3.1.2.5.Rocas Volcánicas...................................................................................................................................17
a) Formación Castrovirreyna.....................................................................................................................17
b) Formación Caudalosa............................................................................................................................17
c) Formación Pocoto..................................................................................................................................17
3.1.2.6.Depósitos Recientes...............................................................................................................................17
3.1.2.7.Hidrogeología........................................................................................................................................18
3.1.3.Sismicidad................................................................................................................................................19
3.1.4.Suelos........................................................................................................................................................21
3.1.4.1.Tipo de Suelos.......................................................................................................................................21
3.1.4.2.Textura de Suelos..................................................................................................................................22
3.1.4.3.Perfil de los Suelos Identificados..........................................................................................................23
3.1.5.Hidrología.................................................................................................................................................24
3.1.5.1.Aspectos Hidrográficos.........................................................................................................................24
3.1.5.2.Aspectos Hidrológicos...........................................................................................................................26
3.1.5.2.1.Hidrología superficial.........................................................................................................................26
3.1.5.2.2.Hidrología Subterránea.......................................................................................................................26
3.1.5.3.Balance Hídrico.....................................................................................................................................29
3.1.5.4.Calidad de Agua....................................................................................................................................30
3.2.Ambiente Biológico.....................................................................................................................................41
3.2.1.Flora..........................................................................................................................................................41
1

3.2.1.1.Zonas de vida.........................................................................................................................................41
3.2.2.Fauna........................................................................................................................................................42
3.3.Ambiente socioeconómico..........................................................................................................................42
4.IDENTIFICACIÓN Y EVALUACIÓN DE IMPACTOS.............................................................................43
4.1. ETAPA TEMPORAL Y DE SELECCIÓN DEL ÁREA PARA LA CONSTRUCCIÓN DEL RELLENO
SANITARIO......................................................................................................................................................43
4.2.ETAPA DE HABILITACIÓN....................................................................................................................44
4.2.1.Construcciones de Obras Provisionales....................................................................................................44
4.2.2.Construcciones de Obras Preliminares.....................................................................................................44
4.2.3.Vía de Acceso Interior..............................................................................................................................45
4.2.4.Construcciones en relleno de relleno sanitario.........................................................................................45
4.2.4.1.Excavación de Trincheras:.....................................................................................................................45
4.2.4.2.Construcciones de Celdas:.....................................................................................................................45
4.2.4.3.Captación de Lixiviados:.......................................................................................................................46
4.2.4.4.Drenaje de Gases:..................................................................................................................................46
4.2.4.5.Sistema de Tratamiento de Aguas Pluviales:........................................................................................46
4.2.4.6.Cerco Perimétrico:................................................................................................................................47
4.3.ETAPA DE OPERACIÓN DEL RELLENO SANITARIO DOMÉSTICO...............................................47
4.3.1.Depositar:..................................................................................................................................................47
4.3.2.Esparcir:....................................................................................................................................................47
4.3.3.Compactar:................................................................................................................................................47
4.3.4.Cubrir:.......................................................................................................................................................48
4.4.CLAUSURA DEL RELLENO SANITARIO DOMESTICO.....................................................................48
4.4.1.Cobertura Final:........................................................................................................................................48
4.4.2.Instalación de Quemadores en Trincheras de Residuos Domésticos:......................................................49
4.4.3.Vegetación:...............................................................................................................................................49
4.5.POST CLAUSURA RELLENO SANITARIO INDUSTRIAL Y DOMESTICO......................................49
4.5.1.Mantenimiento de Cobertura Final:.........................................................................................................50
4.5.2.Control de Contaminación Ambiental:.....................................................................................................50
4.5.3.Trabajos de Saneamiento:.........................................................................................................................51
5.MEDIDAS DE MITIGACIÓN......................................................................................................................54
5.1.Etapa de habilitación...................................................................................................................................54
5.2.Etapa de operación.......................................................................................................................................55
5.3.Etapa de post-clausura.................................................................................................................................58
6.PROGRAMA DE MONITOREO AMBIENTAL..........................................................................................59
6.1.Calidad de agua superficial y subterránea...................................................................................................59
6.2.Calidad de suelos.........................................................................................................................................59
6.3.Flora y fauna ...............................................................................................................................................60
7.CONCLUSIONES..........................................................................................................................................61
8. RECOMENDACIONES...............................................................................................................................61
2

EVALUACIÓN DE IMPACTO AMBIENTAL DEL
RELLENO SANITARIO DEL DISTRITO DE SANTIAGO DE QUIRAHUARA
1. GENERALIDADES
1.1. Introducción
El desarrollo de actividades humanas, por su naturaleza, de consumo y
continuo crecimiento, presenta serios problemas de generación de residuos
sólidos, especialmente si se trata de una población que esta en continuo
crecimiento, y que depende tanto de su entorno como del medio ambiente
para poder subsistir, pero el problema de generación de residuos en estas
localidades, debe ir de la mano con la presencia de alternativas de solución
para que el problema no pase a mayores, más aun si el crecimiento de la
población y su correspondiente generación se ve influenciado por aspectos
de carácter externo, como lo es en el caso del Distrito de Quirahuara, pues
se encuentra en pleno crecimiento de su población, y esto a su vez
conlleva a que se haga necesario el uso de un relleno sanitario, ya que
existe un cambio de hábitos de consumo, que se ve plasmado en un
aumento de generación de residuos no biodegradables que por sus
características, se hace recomendable su confinamiento y disposición final
mediante el método del relleno sanitario, del cual nos vamos a ocupar en
este estudio
1.2.Objetivo del estudio
Identificar y evaluar el impacto ambiental de la construcción del relleno
sanitario destinado a residuos del tipo doméstico para la localidad de
Quirahuara ubicado en el Distrito de Santiago de Quirahuara, Provincia de
Huaytará, Departamento de Huancavelica
3

1.3.Marco legal
El marco legal existente en el Perú relacionado con el manejo de los
residuos sólidos es el siguiente:
· Decreto Supremo No. 06-STN del 09-01-64 - Reglamento para la disposición
de basuras mediante el empleo del método de relleno sanitario; mediante el
cual se asigna a las municipalidades la responsabilidad de efectuar la
recolección de los residuos en su jurisdicción y realizar su disposición final.
· Decreto Supremo No. 105/67-DGS, el cual dispone que las áreas de terreno
destinadas a relleno sanitario o de basuras solamente podrán ser habilitadas
para parques o bosques.
· Decreto Legislativo No. 613 del 07-09-90 – Código del Medio Ambiente y de
los Recursos Naturales, donde se señala, entre otros, que los gobiernos
locales son los llamados a controlar el manejo de los residuos sólidos
domésticos en todas sus etapas: recolección, transporte y disposición final.
Establece asimismo que la disposición final de los residuos sólidos
domésticos se realizará únicamente en los lugares que determinen los
gobiernos locales.
· Decreto Supremo Nº 016-93-EM, Reglamento para la Protección Ambiental
en la Actividad Minero -Metalúrgica (publicado el 1 de mayo de 1993), que
contiene un listado de los temas que deben ser cubiertos por los Estudios de
Impacto Ambiental requeridos para cualquier nueva operación minera.
· La Constitución política, promulgada en el año 1993, fija normas que
garantizan el derecho que tiene toda persona a la protección de su salud y
gozar de un ambiente equilibrado. Establece asimismo que es el Estado
quien determina las políticas nacionales de salud y ambiente.
4

· Ley General de Salud N° 26842 del 20-07-97 – en la cual se reconoce la
responsabilidad del Estado frente a la protección de la salud ambiental. En su
Artículo 96 del Capítulo IV, se menciona que en la disposición de sustancias
y productos peligrosos deben tomarse todas las medidas y precauciones
necesarias para prevenir daños a la salud humana o al ambiente. Asimismo,
los Artículos 99, 104 y 107 del Capítulo VIII tratan sobre los desechos y la
responsabilidad de las personas naturales o jurídicas de no efectuar
descargas de residuos o sustancias contaminantes al agua, el aire o al suelo.
· Ley General de Residuos Sólidos N° 27314 del 21 de julio de 2,000, que
establece la obligatoriedad de elaborar estudios de impacto ambiental en los
proyectos de infraestructura de residuos sólidos, entre ellos rellenos
sanitarios.
· Decreto Supremo N° 074 - 2001 – PCM, Reglamento de Estándares
Nacionales de Calidad Ambiental del Aire, que considera los niveles de
concentración máxima de elementos contaminantes del aire.
· Decreto Supremo N° 085-2003– PCM, Reglamento de Estándares
Nacionales de Calidad Ambiental para Ruido, que considera los niveles
máximos de ruido en el ambiente que no deben excederse para proteger la
salud humana.
1.4.Ubicación
El Distrito de Quirahuara se encuentra ubicado en la Provincia de Huaytará,
Departamento de Huancavelica a una altitud que varía entre los 3,000 a
2,700 m.s.n.m. y entre las coordenadas UTM:
5

● Norte : 8’593,700
8’593,150
● Sur : 0’527,750
0’527,750
El relleno Sanitario del Distrito de Quirahuara, se ubicará aproximadamente
en el Km. 1, antes de ingresar al pueblo.
2. DESCRIPCIÓN DEL PROYECTO DE RELLENO SANITARIO DE
QUIRAHUARA
El relleno sanitario doméstico del Distrito de Quirahuara, consistirá en un
método de disposición de residuos que utiliza principios de ingeniería para
disponer los residuos de manera tal que no causen perjuicio al ambiente.
En el relleno sanitario de la localidad, se realizará la disposición de
residuos sólidos de tipo doméstico generados por la población de la
localidad, por lo que se espera que no representen residuos del tipo
peligroso. Los residuos domésticos generados serán dispuestos de manera
que sean almacenados mediante el método de trinchera y rampa, sobre
una superficie impermeabilizada con una capa de arcilla y Geomembrana
para evitar la fuga de lixiviados. Estos residuos serán cubiertos diariamente
con tierra extraída previamente para la construcción de las trincheras.
Del mismo modo también serán posibles otros tipos de disposiciones
siempre que estén de acuerdo con las metodologías y parámetros de
seguridad adoptados para el relleno sanitario de Quirahuara, del cual
empezaremos a conocer algo más acerca de este proyecto.
6

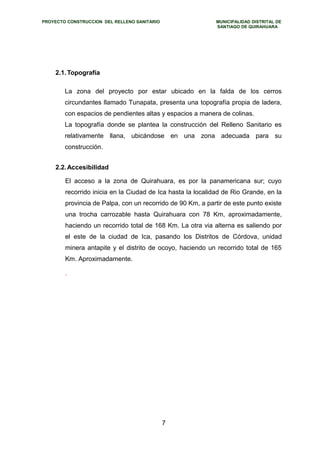

2.1.Topografía
La zona del proyecto por estar ubicado en la falda de los cerros
circundantes llamado Tunapata, presenta una topografía propia de ladera,
con espacios de pendientes altas y espacios a manera de colinas.
La topografía donde se plantea la construcción del Relleno Sanitario es
relativamente llana, ubicándose en una zona adecuada para su
construcción.
2.2.Accesibilidad
El acceso a la zona de Quirahuara, es por la panamericana sur; cuyo
recorrido inicia en la Ciudad de Ica hasta la localidad de Rio Grande, en la
provincia de Palpa, con un recorrido de 90 Km, a partir de este punto existe
una trocha carrozable hasta Quirahuara con 78 Km, aproximadamente,
haciendo un recorrido total de 168 Km. La otra via alterna es saliendo por
el este de la ciudad de Ica, pasando los Distritos de Córdova, unidad
minera antapite y el distrito de ocoyo, haciendo un recorrido total de 165
Km. Aproximadamente.
.
7

Lamina 1: Mapa base del Distrito de Quirahuara
2.3.Especificaciones Técnicas
2.3.1. Estimación de Residuos Generados
Con la finalidad de establecer el área que se asignaría para disponer los
residuos que se generan en la población de Quirahuara, se hizo un
estimado acerca de los residuos que se generan a diario en la población,
por lo que se hizo un calculo de acuerdo a su población actual y con un
tiempo de vida útil para el relleno tomando en cuenta sus hábitos de
consumo, pero también recordando que es importante la disponibilidad de
terrenos en los cuales se pueda llevar a cabo el proyecto, y de ese modo
podemos obtener un resultado en el que se estima una generación de
residuos de acuerdo con su población actual detallada en el siguiente
cuadro:
8
S P

Tabla 1: Población De Quirahuara
Ubicación Población % de
Aporte Población
de Diseño inicial
Población
Total
Población Urbana 1,310.00 1.00 1,310.00 1,310.00
1,310.80
Para el caso de nuestro proyecto solo se diseñara para la población urbana
actual detallada en el siguiente cuadro:
Tabla 1: Población Urbana de Quirahuara
Ubicación Población % de
Aporte Población
de Diseño inicial
Población
Total
Población Urbana 1,310.00 1.00 1,310.00 1,310.00
1,310.00
Determinándose la cantidad de población en Quirahuara, se proyecta la
generación de los residuos sólidos domésticos.
Tabla 2: Proyección para la generación de Residuos en Quirahuara
Año Población GPc Generación Generación VT (anual) VT + MC VT + MC
Hab. Kg/hab/día ton/día ton/año m3/año m3/año acumulado
1 1,310.00 0.50 0.24 88.70 177.39 212.87 212.87
2 1,310.00 0.51 0.25 90.48 180.96 217.15 430.01
3 1,310.00 0.51 0.25 92.30 184.59 221.51 651.53
4 1,310.00 0.52 0.26 94.15 188.30 225.96 877.49
5 1,310.00 0.52 0.26 96.04 192.09 230.51 1,108.00
6 1,310.00 0.53 0.27 97.97 195.95 235.14 1,343.14
6.07 1,310.00 0,53 0.27 6.90 13.80 17.00 1,360.14
De acuerdo a lo proyectado en la Tabla 2, lo calculado como capacidad de
recepción en la trinchera y plataforma de residuos sólidos domésticos es de
1,360.14 m3, por lo tanto la vida útil del relleno es de 6.00 años.
2.3.2. Descarga
9

Las unidades de recolección que en este caso serán de triciclos,
descargarán los residuos en las áreas previamente establecidas para tal fin
dentro del relleno, de manera ordenada y respetando el frente de trabajo.
2.3.3. Compactación y cobertura
Los residuos sólidos, una vez descargados en el frente del relleno, serán
cubiertos con material de cobertura que será extraído de la zona, la que
consiste principalmente en tierra que será compactada manualmente con el
uso de un rodillo.
2.3.4. Evacuación de biogás
Para la evacuación de los gases, generados en el interior de las celdas
producto de las reacciones de degradación de la materia orgánica a través
de la fermentación aerobia y anaerobia, se colocarán chimeneas o drenes
verticales en las trincheras destinadas para este tipo de residuo. La
ubicación de las chimeneas se realizará en lo posible de manera
interconectada con los drenes que se construirán para captar los lixiviados.
La construcción de las chimeneas será mediante una estructura de madera
de sección transversal cuadrada, forrada con malla metálica y rellena de
piedras en su interior, para permitir el paso de los gases, de acuerdo a lo
especificado en el diseño del proyecto.
2.3.5. Drenaje de lixiviados
Los lixiviados o líquidos percolados provenientes de diferentes fuentes
como: la disposición de residuos líquidos o semi-líquidos, las reacciones de
fermentación aerobia de la materia orgánica, la compactación de los
residuos, las precipitaciones pluviales o por reacciones químicas, serán
canalizados mediante drenes colectores horizontales, instalados en la base
de las trincheras, de acuerdo a lo indicado en el proyecto. Los drenes
10

colectores conducirán los lixiviados hacia una poza de lixiviación para su
respectiva colección y posterior bombeo y evaporación natural.
3. DIAGNÓSTICO AMBIENTAL DEL ÁREA DEL PROYECTO
3.1.Ambiente físico
3.1.1. Clima y meteorología
El clima del área donde se ubicará el relleno es frío moderado propio de
los valles interandinos, entre los 2,700 y 3,000 msnm, donde las
precipitaciones promedio están entre los 700 mm/año y la temperatura
promedio alrededor de 12° C. Con heladas durante el invierno. Los meses
de diciembre a abril están caracterizados por un régimen de lluvias tanto en
las tardes como en las noches.
El clima del área se caracteriza por presentar una época seca de mayo a
octubre con días soleados, noches muy frías y escasas lluvias y una época
de abundantes precipitaciones (Diciembre – Abril). Son comunes las
grandes variaciones de temperatura: entre 20° C (68°F) y 2° (35°F) en un
solo día.
La época húmeda se caracteriza por tener mañanas soleadas, secas y
cálidas (hasta unos 35° C pleno sol) con tardes y noches lluviosas a veces
violentas y con temperaturas más templadas.
La época seca se caracteriza por tener mañanas y tardes soleadas, secas
y cálidas y noches frías (temperaturas cercas de los 0° C) con un cielo
despejado presentando lindas noches estrelladas.
La diferencia de temperatura y de luminosidad es muy fuerte de un lugar
expuesto a los rayos solares a un lugar de sombra. Los vientos
11

predominantes en el área son los alisios siguen la dirección de las
quebradas, su intensidad se acrecienta a partir de las 13 horas, durante el
día la dirección del viento puede variar.
CUADRO 2: RESUMEN METEOROLOGICO DE LAS ZONAS
ALEDAÑAS AL RELLENO SANITARIO DE QUIRAHUARA
ESTACION
UBICACION ALTITUD PERÍODO TEMP HUMEDAD
RELATIVA
EVAPO-RACION
PRECIPI-TACION
LAT.
S
LONG.
W (m.s.n.m.) (Años) (°C) (%) (mm/año) (mm/año)
Acora 13°47’ 75°22’ 1890 1964-67 17,2 63 1706,0 134,4
Santiago de
Chocorvos
13°49’ 75°15’ 2500 1963-69 -- -- -- 250,3
Córdoba 14°02’ 75°11’ 3216 1964-75 -- -- -- 360,8
Cocas 13°16’ 75°22’ 3246 1963-78 10,9 71 -- 533,1
Laramarca 13°57´ 75°02’ 3403 1964-91 -- -- -- 462,9
Castrovi-rreyna
13°17’ 75°19’ 3956 1964-71 6,5 -- 1268,7 664,0
Pariona 13°32’ 75°04’ 4240 1970-82 -- -- -- 682.1
Fuente: SENAMHI, ONERN
-- : Sin dato
3.1.1.1. Precipitación
La precipitación esta en base a los datos presentados por los eventos
de las estaciones aledañas a la zona
Eventos Extremos
Tormentas
Se considera a las tormentas de origen y suceso regional y es a partir de
estos eventos que se asume las precipitaciones máximas de la Estación de
Quirahuara.
12

Mediante el desarrollo de la serie de excedentes anuales y los métodos
que sugiere la Organización Meteorológica Mundial (OMM) se han
calculado las tormentas periódicas o eventos extremos de la zona del
proyecto, para períodos de retorno de 10, 25, 50, 100 y 500 años.
Los datos definen las curvas de Intensidad, Duración y Frecuencia (IDF)
mostrados en el cuadro 4 se han definido tiempos de concentración de las
precipitaciones de 5, 10, 20 y 30 minutos por la relativa poca extensión de
las áreas de influencia.
CUADRO 4: TORMENTAS PERIODICAS
Periodo de Retorno Precipitación Máxima 24 H. Intensidad (mm/h)
(años) (mm) 5’ 10’ 20’ 30’
10 69,4 111,1 83,1 58,0 46,0
25 88,5 133,8 100,2 69,9 55,4
50 102,9 151,1 113,1 78,8 62,5
100 117,4 168,3 125,9 87,8 69,7
500 151.0 208,2 155,8 108,7 86,2
Fuente: SENAMHI
3.1.1.2. Temperatura
De las estadísticas elaboradas se tiene que la gradiente de temperatura
tomando en cuenta las estaciones y estudios realizados en la zona es de
0,5 ºC/100 m, por lo que la temperatura media en el área de influencia seria
de 9,1 ºC.
3.1.1.3. Humedad relativa
La humedad relativa promedio es menor a 70%, valor que corresponde a
un lugar seco. Éste parámetro fue medido con la ayuda de un psicrómetro
de Bolea, en diferentes horas y lugares de la zona obteniéndose una
humedad relativa de hasta 80%.
13

3.1.1.4. Evapo-transpiración y radiación solar
La evapo-transpiración está directamente relacionada con la radiación solar
y la velocidad del viento, e inversamente relacionada con respecto a la
humedad relativa.
La evapo-transpiración total registrada para el período entre Abril del 2002
y Marzo 2003 en la zona de influencia es de 1 063,8 mm/año. El promedio
de radiación solar para el período de registro es de 180 W/m2 con valores
promedios mensuales que fluctúan entre 142 y 252 W/m2.
3.1.1.5. Viento
La dirección del viento sigue la tendencia general de las cuencas de la
costa, es decir, sur este. Durante la realización de los trabajos de campo se
pudo constatar que la tendencia de los vientos en el mes de Agosto es a
presentar valores de velocidad inferiores a brisas moderadas (6 m/s).
Existen datos tomados para el mes de Enero que muestran claramente
que la dirección y velocidad del viento fue sur este y 2 m/s
respectivamente, las mismas que fueron medidas con un anemómetro
portátil.
3.1.2. Geología
En el área donde se ubicará el relleno sanitario sanitario predominan los
afloramientos de roca volcánica del tipo andesita color gris a gris azulino de
tipo brechoide de grano fino a medio superficialmente meteorizada y
fracturada, cubierta por depósitos cuaternarios recientes de tipo arenoso a
areno-arcilloso color marrón oscuro a rojizo de espesor variable, delgado
en las laderas superiores y medias y gruesas en las inferiores. Los
derrames volcánicos lávicos afloran o yacen a poca profundidad y están
cubiertos por una delgada capa de suelos de cultivo.
14

3.1.2.1. Geología Estructural
Las rocas del área están afectadas por fallas y lineamientos
estructurales y siguen una dirección andina Sureste-Noroeste.
Las rocas volcánicas presentan hasta tres direcciones principales de
fracturamiento:
N 10° W, 73° SW
N 20° W, 75° NE
N 35° E, 85° SE
3.1.2.2. Estratigrafía
Tres son los tipos de rocas que afloran en la zona del proyecto, las
cuales pueden resumirse en el siguiente cuadro:
CUADRO 8: ESTRATIGRAFIA DE LA ZONA DEL
PROYECTO QUIRAHUARA
Rocas Sedimentarias Rocas Intrusitas Rocas Volcánicas
Grupo Yura
Formación Colcapampa
Formación Chúlec-
Pariatambo
Batolito de la Costa Formación Castrovirreyna
Formación Caudalosa
Formación Pocoto
3.1.2.3. Rocas Sedimentarias
a) Grupo Yura
Las rocas de este grupo se caracterizan por presentar horizontes
intercalados de areniscas, lutitas, cuarcitas y lutitas, las mismas que se
caracterizan por presentar fallas con dirección norte y plegamientos
moderados. Esta gran secuencia clástica calcárea aflora extensamente así
como también en techos colgantes sobre intrusivos del Batolito de la Costa.
15

El afloramiento más amplio ocurre al Noroeste entre los caseríos de
Pucrucancha y Trampa Pampa.
Hacia el Sur, en las inmediaciones del poblado de Corontayo, las rocas del
Grupo Yura afloran en áreas aisladas, por estar semicubiertas por el
volcanismo terciario. Las cuarcitas se hacen más evidentes en las
cercanías de los intrusivos del Batolito de la Costa (Cretáceo Superior).
b) Formación Colcapampa
La formación Colcapampa está compuesta de una secuencia de rocas
calcáreas con intercalaciones de lutitas y margas, de tonalidades grises,
que yacen en discordancia angular sobre las rocas del Grupo Yura. Su
espesor se estima en 400 m y afloran al Oeste del Caserío Pucrucancha.
c) Formación Chulec-Pariatambo
Esta formación, perteneciente al Cretáceo Medio ocurre angosta e
irregularmente a aproximadamente 10 Km. al Noroeste de la mina Antapite.
Los bancos de caliza son de color gris – blanquecino con intercalaciones
de capas delgadas de lutitas y areniscas gradando a margas hacia la parte
posterior; los afloramientos se encuentran semicubiertos por los volcánicos
de la Formación Caudalosa.
3.1.2.4. Rocas Intrusivas
Las rocas intrusivas expuestas en los alrededores son de los tipos
graníticos y pertenecientes al Batolito de la Costa (Cretáceo Superior). A la
vez presenta grandes stocks de granodiorita, tonalita y diorita con buena
susceptibilidad magnética. En las inmediaciones del poblado de
Quirahuara y Laramarca, la diorita y la granodiorota presentan pequeñas
áreas alteradas irregulares (argílico-silícea), con abundante pirita
diseminada y asociada a fuertes fallas de orientaciones NW-SE y N-S.
16

3.1.2.5. Rocas Volcánicas
a) Formación Castrovirreyna
Las rocas volcánicas de esta formación yacen discordantemente sobre las
rocas mesozoicas sedimentarias y sobre los intrusivos del Batolito de la
Costa e infrayacen en discordancia angular a los Volcánicos Caudalosa.
La base de esta formación está compuesta por brechas tobáceas
andesíticas, con elementos redondeados y angulosos de color verde claro
a violáceo de composición riolítica y depósitos eólicos seguidos de grandes
bancos intercalados con flujos de lava, flujos de brecha y conglomerados
de naturaleza andesítica. El tope de esta formación está marcado por una
secuencia de tobas soldadas del tipo andesítico-riolíticas y cenizas
volcánicas, las mismas que afloran en su mayor parte en la quebrada
Suyto.
b) Formación Caudalosa
Esta formación se compone de bancos gruesos de tufos y brechas
tobáceas con intercalaciones de derrames andesíticos y horizontes
riodacíticos de coloraciones blanquecinas rosadas y violáceas. El mayor
afloramiento ocurre en la zona de caserío de Marayinoc cubriendo en
discordancia angular a las rocas sedimentarias e intrusivas del mesozoico.
c) Formación Pocoto
Ubicada al techo de una secuencia de rocas volcánicas. La base de esta
formación está compuesta por derrames dacíticos y andesíticos y el tope,
de flujos piroclásticos constituidos por tobas riolíticas de color rojo ladrillo.
3.1.2.6. Depósitos Recientes
En la zona existen pequeños depósitos coluviales y aluviales formados
por material denudado arrastrado por los ríos y/o riachuelos desde las
partes altas de las quebradas y depositados en su trayecto formando
17

lechos, terrazas y llanuras de inundación. La mayor parte del material
de estos depósitos son cantos rodados, cascajo, arena y arcillas.
3.1.2.7. Hidrogeología
La evaluación de los registros de escorrentía además de las
observaciones de campo, indican que incluso durante los años
severamente secos existe en el área de estudio un caudal mínimo de
agua que permite mantener activos a los valles agrícolas de las zonas
bajas de Quirahuara.
Esta es la principal evidencia de que a pesar de no existir nevados ni
lagos cercanos en esta árida región, el poco caudal de agua que
discurre por algunas quebradas durante la época de estiaje es de
origen subterráneo. Su afloramiento natural ocurre a través de algunos
manantiales y bofedales.
El río Grande, es el eje principal de drenaje de la quebrada donde se
ubicará el Relleno Sanitario de Quirahuara, es de aguas permanentes
pero, presenta bajos caudales en la época de verano que se
incrementan significativamente en época de lluvias.
a) El Acuífero
En el área del relleno, no se ha identificado ninguna fuente de agua
subterránea ni alguna huella indicadora de la presencia de un nivel freático,
por lo que dada la poca potencia de los suelos y la presencia casi
superficial de la roca volcánica, la posible presencia de un acuífero no es
posible .
Los materiales arenosos a, areno-arcillosos que constituyen los suelos
superficiales del área donde se localizará el relleno presentan una
18

permeabilidad que varia entre 1 x 10-6 a 1 x 10-8 cm/s, valores bastante
bajos propios de suelos casi impermeables.
Considerando que el relleno, se ubica en áreas de ladera y que la potencia
del suelo que cubren a las rocas volcánicas es de poco espesor, las celdas
se construirán directamente sobre la roca volcánica superficialmente
meteorizada y fracturada con una regular a mala porosidad y
permeabilidad secundaria, donde se puede deducir que los elementos
líquidos que acompañaran a los residuos sólidos que se depositen en el
área o los que se formen por la desintegración de la basura se depositarán
en el fondo de las celdas las que deberán estar protegidas con una capa
de arcilla compactada y su respectivo sistema de drenaje.
b) Potencial Hídrico Subterráneo
Basándose en las observaciones de campo y a los aforos efectuados
durante la temporada de estiaje se ha estimado que el potencial hídrico
subterráneo de la subcuenca del río Yanahuanca hasta su confluencia con
las quebradas Laramarca, Pallcacancha, Yacullutama, Rica María y
Chocllanca tiene un potencial aproximado de 20 L/s de aguas
subterráneas. Adicionalmente debe tenerse en cuenta que las lluvias que
se precipitan en la zona andina recargan suficientemente al sistema
acuífero. A partir de un coeficiente de infiltración estimado en 0,05 se
calcula que en la subcuenca del río Yanahuanca es de aproximadamente
150 L/s.
3.1.3. Sismicidad
El relleno sanitario de Quirahuara, se localiza en una zona estable, donde
huellas de fenómenos de geodinámica externa son muy escasos, En las
zonas circundantes al área que ocupará el relleno, se observa en las
19

laderas de las márgenes, huellas de fenómenos de erosión muy
superficiales, los que incrementan su acción en época de las lluvias
extraordinarias que afectan la zona como en el caso del fenómeno de El
Niño.
Los sismos con epicentros profundos están relacionados con la subducción
de la Placa de Nazca bajo la Placa Continental Sudamericana; en tanto
que los sismos con epicentros superficiales están relacionados con fallas
regionales tales como:
Fallas de la Sierra Central
 Falla de Huaytapallana
 Falla de Razuwilca
 Falla de La Quinua
Falla de la Deflexión de Abancay
 Falla de Tambo Machay
Falla de la Costa Sur
 Falla de Marcona
Fallas de la Costa Central
 Fallas de Montejato
Asimismo, la información neotectónica identifica los siguientes rasgos
como los más importantes para la zona del Proyecto:
· La Fosa Oceánica Perú – Chile.
· La Dorsal de Nazca.
· La porción hundida de la costa al norte de la Península de Paracas
asociada con un zócalo continental más ancho.
· La cadena de los Andes.
· Las unidades de deformación y sus intrusiones magmáticas.
20

· Sistemas regionales de fallas normales e inversas y de sobre-escurrimientos
En líneas generales pese a que los estudios sísmicos mencionan que el
departamento de Huancavelica tiene una sismicidad baja, de acuerdo a lo
mostrado líneas arriba, es recomendable que en toda construcción que se
efectúe en el área se considere el parámetro sismo-resistente con una
aceleración igual a 0,5 a 0,2 g para el área.
3.1.4. Suelos
3.1.4.1. Tipo de Suelos
Estratigrafía y Características Físicas
En base a los resultados de las investigaciones geognósticas se ha
elaborado el siguiente perfil estratigráfico del área:
Superficialmente hasta 0.60 m. de profundidad, se localiza un suelo limo-arenoso
a arcilloso color marrón oscuro , plástico, ligeramente húmedo,
que engloba algunas raíces, luego se localiza la roca volcánica andesitica
de tipo brechoide color gris azulino superficialmente muy meteorizadas y
fragmentables en lajas, para luego volverse mas resistentes y compactas.
En líneas generales, el área corresponde a un afloramiento de roca
volcánica cubierto por un delgado depósito residual. Las características
geológicas y geotécnicas de la roca son aceptables para la implantación de
un relleno sanitario.
Otros parámetros geotécnicos obtenidos de los ensayos de laboratorio son:
21

Límite Líquido : 33 - 41 %
Límite Plástico : NP - 26 %
Índice Plástico : NP - 17 %
Humedad Natural : 15.3 – 25.8 %
Resistencia Compresiva : 6.2 – 120 (roca fresca) MPa
Es necesario considerar que los materiales que conforman el área
presentan características hidrogeológicas malas para almacenar un
acuífero, pero es necesario tener en cuenta que dado el grado de
fracturamiento superficial de las rocas, sino se impermeabilizan las celdas
los efluentes líquidos que acompañan a los residuos sólidos y los que éstos
generen, tenderán a infiltrarse y/o almacenarse tratando de fugar hacia las
zonas profundas o a las laderas inferiores.
3.1.4.2. Textura de Suelos
El siguiente cuadro muestra los resultados de los análisis de textura a los
que fueron sometidas las cinco muestras tomadas en los puntos señalados
anteriormente.
CUADRO 12: TEXTURA DE LOS SUELOS
CARACTERIZACION
ARENA LIMO ARCILLA CLASE TEXTURAL
CODIGO
% % % %
S-1 46,10 37,70 15,90 Franca
S-2 74,40 19,70 5,90 Franco-Arenoso
S-3 68,40 23,70 7,90 Franco-Arenoso
S-4 54,40 23,70 17,90 Franco-Arenoso
22

S-5 42,40 31,70 25,90 Franca
A su vez los tipos de suelos identificados en el área del Proyecto según el
Mapa de Grandes Grupos de Suelos y Capacidad de Uso son:
Tipo de Suelo Símbolo
Litosol Andino Dístrico La - c
Lítrico (no suelo) Litosol Desértico L Ld
3.1.4.3. Perfil de los Suelos Identificados
De acuerdo al análisis de las calicatas realizadas se presentan los
siguientes perfiles, cada cual con los tipos de suelos que se presentan en
el siguiente perfil edafológico:
a) Litosol Andino Dístrico
Estos suelos se caracterizan por su limitada potencialidad para fines
agrícolas debido a sus deficiencias topográficas y por su situación climática
(altitudinal).
b) Litosol Desértico
Estos suelos se caracterizan por su baja potencialidad agrícola debido a
las características topográficas y edafológicas que las contienen. Un Perfil
de Suelo para un Litosol Desértico se describe de la siguiente manera:
23

0 -15 cm: Franco de color pardo a pardo oscuro en húmedo, granular
muy fino de grado débil, de consistencia suave. El PH 6.5 y
0.83% de materia orgánica.
15 - 40 cm: Franco de color pardo a pardo oscuro en húmedo, granular
muy fino, de grado débil, de consistencia ligeramente dura. El
PH 6.1 y 0.34% de materia orgánica.
40 - 45 cm: Roca en descomposición y franco arcilloso de color pardo
rojizo en húmedo, masivo y ligeramente duro.
45 - 100cm: Cenizas volcánicas compactadas (tufos riolíticos)
Sobre el lecho de roca se aprecia la formación de un suelo residual poco
potente variando entre 0,5 a 1,0m de material no consolidado formado por
limo arcilloso con algo de grava, bolos y bloques superpuestos donde se
desarrolla una vegetación tupida de pastos y arbustos de raíces muy
superficiales y temporales, desarrollándose sólo en temporada de lluvia.
3.1.5. Hidrología
3.1.5.1. Aspectos Hidrográficos
Hidrográficamente el distrito de Quirahuara, se ubica en los inicios de la
cuenca del río de Quirahuara, la cual pertenece a la cuenca hidrográfica
del Pacífico (ver Lámina 01 Mapa Base del Distrito Quirahuara). El
proyecto ocupa parcialmente la microcuenca del río Yanahuanca, que a
la vez contiene a las microcuencas de las quebradas Chocllanca y
Palccacancha.
Las principales características de las microcuencas componentes de la
microcuenca Yanahuanca se presentan en el cuadro 12.
24

CUADRO 12: CARACTERISTICAS FISIOGRAFICAS DE LA
MICROCUENCA CHOCLLANCA
Microcuenca Area de Drenaje Longitud
del Río
Altitudes (msnm) Pendiente
(km²) (km) Máx. Mín. (%)
Microcuenca Chocllanca
Quebrada
Choc
llanc
a
1,70 1,50 3,500 3,175 21,70
a) Microcuenca Chocllanca
La microcuenca Chocllanca se ubica al oeste del poblado. Es una
quebrada de relativa corta extensión, con características de fuerte
pendiente en el cauce principal. De acuerdo a los aforos realizados esta
quebrada presenta bajo caudal. Al parecer el cauce de la quebrada solo
tiene agua durante la época de lluvias.
En el año 1996 durante el estiaje el caudal de la quebrada fue mínimo y
en diciembre de 1997 fue nulo. El ancho de la quebrada es alrededor de
2,5 m. La huella máxima de flujo llega hasta los 0,5 m de altura.
Durante enero del 2000 el cauce fue de 0,35 m con una profundidad
máxima de 0,04 m. El flujo tenía una velocidad de 0,28 m/s.
CUADRO 14: CAUDALES AFORADOS EN LA MICROCUENCA EN L/s
Fuente / Cauce
Ene. 2000 Dic. 1999 SET. 1999 Dic.
1997
Ago. 1996
25

Microcuenca Chocllanca
Quebrada Chocllanca 2.10 2.20 2.10 0.00 0.30
.
3.1.5.2. Aspectos Hidrológicos
3.1.5.2.1. Hidrología superficial
El río de Quirahuara, es el eje principal de drenaje de la quebrada
donde se ubicará el Relleno Sanitario de Quirahuara, es de aguas
no permanentes pero, por lo que presenta bajos caudales en la
época de verano que se incrementan significativamente en época
de lluvias.
3.1.5.2.2. Hidrología Subterránea
En el área del relleno, no se ha identificado ninguna fuente de agua
subterránea ni alguna huella indicadora de la presencia de un nivel
freático, por lo que dada la poca potencia de los suelos y la
presencia casi superficial de la roca volcánica, la posible presencia
de un acuífero no es posible .
Los materiales arenosos a, areno-arcillosos que constituyen los
suelos superficiales del área donde se localizará el relleno
presentan una permeabilidad que varia entre 1 x 10-6 a 1 x 10-8
cm/seg, valores bastante bajos propios de suelos casi
impermeables.
Considerando que el relleno, se ubica en áreas de ladera y que la
potencia del suelo que cubren a las rocas volcánicas es de poco
espesor, las celdas se construirán directamente sobre la roca
26

volcánica superficialmente meteorizada y fracturada con una regular
a mala porosidad y permeabilidad secundaria, donde se puede
deducir que los elementos líquidos que acompañaran a los residuos
sólidos que se depositen en el área o los que se formen por la
desintegración de la basura se depositarán en el fondo de las
celdas las que deberán estar protegidas con una capa de arcilla
compactada de y su respectivo sistema de drenaje.
a) Precipitaciones
La precipitación anual en la zona del proyecto varía en función de la
altitud, habiéndose considerado una altitud de 2,700 m.s.n.m para el
proyecto. Como tal, la ecuación de distribución de precipitaciones en
la cuenca sería la siguiente:
Pp = 0.263678H – 404.61
Donde H, es la altitud en m.s.n.m.
Esta relación define una precipitación de 122,75 mm/año para la
zona donde esta ubicado el poblado de Quirahuara, tomando como
referencia los registros de precipitaciones de la estación más
cercana en Laramarca, se puede afirmar la precipitación máxima
sobrepasa los 1000 mm/año, y la mínima puede ser menor a 50
mm/año. El cuadro .15 presenta la precipitación promedio mensual
en el área del proyecto según la relación de altitud presentada
anteriormente y el régimen de precipitaciones de la estación de
Laramarca.
CUADRO 15: PRECIPITACION PROMEDIO MENSUAL DE LA ZONA
DEL DISTRITO DE QUIRAHUARA
27

Mes
mm
ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
132,9 165,5 132,0 24,3 2,4 0,0 0,0 0,0 0,0 10,3 9,2 41,7
b) Eventos Extremos
Tormentas
Se considera a las tormentas de origen y suceso regional.
Mediante el desarrollo de la serie de excedentes anuales y los
métodos que sugiere la Organización Meteorológica Mundial (OMM)
se han calculado las tormentas periódicas o eventos extremos de la
zona del proyecto, para períodos de retorno de 10, 25, 50, 100 y 500
años.
Los datos definen las curvas de Intensidad, Duración y Frecuencia
(IDF) mostrados en el cuadro 16 se han definido tiempos de
concentración de las precipitaciones de 5, 10, 20 y 30 minutos por la
relativa poca extensión de las áreas de influencia.
CUADRO 16: TORMENTAS PERIODICAS
Periodo de Retorno Precipitación
Máxima 24 H.
Intensidad (mm/h)
(años) (mm) 5’ 10’ 20’ 30’
10 69,4 111,1 83,1 58,0 46,0
25 88,5 133,8 100,2 69,9 55,4
50 102,9 151,1 113,1 78,8 62,5
100 117,4 168,3 125,9 87,8 69,7
500 151.0 208,2 155,8 108,7 86,2
Sequías
28

La información de la estación meteorológica Laramarca que tiene 29
años de registro, muestra la fluctuación pluviométrica de la zona. En
los registros de la estación Laramarca se presentan datos de
precipitaciones en los años 1990 y 1991 de 74,7 mm/año y 195,7
mm/año, muy inferiores al promedio. En 1964 la precipitación total
anual no habría podido llegar a 40 mm/año.
Se ha hecho un modelo de generación de precipitaciones en base a
métodos estadísticos (estocásticos), considerando los datos de la
estación Laramarca. Este modelo nos indica que la existencia de
sequías en la zona es cíclica y tiene una duración de tres años.
Algunas veces el último año es el de condiciones más severas.
El modelo indica, que en 20 años el ciclo de sequías en la zona
puede presentarse hasta en tres oportunidades. La menor
precipitación que puede ocurrir durante la sequía puede ser inferior
al 10% del módulo anual.
3.1.5.3. Balance Hídrico
No se tienen registros de caudales de la zona de estudio. Para calcular
los caudales en las quebradas escogidas, se pueden usar varios
métodos, desde los criterios de la experiencia hasta los modelos
matemáticos indirectos. Se tratará de calcular el caudal mediante
consideraciones hidrológicas ayudadas por métodos indirectos:
Para ello se considera que las medidas de los caudales, en el presente
año, sucedieron en el estiaje de un año promedio de lluvias en la
región:
Definamos el balance hídrico en la zona:
29

Escorrentía = Precipitación – Evaporación – Evapotranspiración –
Infiltración
Donde:
Evaporación = 0 (no hay cuerpos de agua evaporantes)
Se determina la evapo-transpiración promedio de la zona mediante el
método de L. Turc. Este método considera la temperatura como un
factor determinante de la evapo-transpiración. Es adecuado para
cuencas oceánicas y de regímenes semiáridas.
Traslademos este régimen (hidrógrafa) de caudales, a las microcuencas
escogidas de mayor aporte que se tiene.
3.1.5.4. Calidad de Agua
En este punto se describen las características físico-químicas del agua.
El objetivo de la presente sección es el siguiente:
· Caracterizar la variación espacial de la calidad del agua dentro de las
zonas de descarga que drenan a las quebradas principales y en
ubicaciones aguas arriba y aguas abajo del área del pueblo de
Quirahuara.
· Identificar las fuentes existentes de contaminación que podrían afectar
la calidad de agua del área del Proyecto y desarrollar una relación
cualitativa entre la variación espacial de la calidad del agua y las
fuentes de contaminaciones existentes e identificadas.
30

Legislación sobre la Calidad del Agua
La protección de los recursos acuáticos está regulada por la Ley General
de Aguas, D.S. N° 17752 y sus modificatorias de los Capítulos I, II y IV,
promulgada mediante D.S. N° 007-83-SA, que estableció los límites para
proteger el agua superficial de acuerdo a la clasificación de usos, los que
se enumeran en el Cuadros 20 y 21.
CUADRO 20: CLASIFICACION DEL AGUA: LEY GENERAL DE AGUAS
CLASE DESCRIPCION
I Aguas de abastecimiento doméstico con simple desinfección
II Aguas de abastecimiento doméstico con tratamiento equivalente a
procesos combinados de mezcla y coagulación, sedimentación,
filtración y coloración aprobados por el Ministerio de Salud
III Aguas de riego de vegetales de consumo crudo y bebida de
animales
IV Aguas de zonas recreativas de contacto primario (baños y
similares)
V Aguas de zonas de pesca de mariscos bivalvos
VI Aguas de zonas de preservación de fauna acuática y pesca recreativa o
comercial
31

CUADRO 21: LEY GENERAL DE AGUAS
LIMITES MAXIMOS PERMISIBLES
PARAMETROS UNID
USO DE CURSO DE AGUA
I II III IV V VI
LIMITES BACTERIOLOGICOS
Coliformes totales (1) NMP/100
mL 8.8 20 000 5 000 5 000 1 000 20 000
Coliformes fecales (1) NMP/100
mL 0 4 000 1 000 1 000 200 4 000
LIMITES DE DEMANDA BIOQUIMICA DE OXIGENO Y DE OXIGENO DISUELTO
D B O (2) mg/L 3 3 3 3 5 4
Oxígeno Disuelto 5 5 15 10 10 10
LIMITES DE SUSTANCIAS POTENCIALMENTE PELIGROSAS
Selenio mg/L 0.01 0.01 0.05 -- 0.005 0.01
Mercurio mg/L 0.002 0.002 0.01 -- 0.0001 0.0002
P C B mg/L 0.001 0.001 (3) -- 0.002 0.002
Esteres estalatos mg/L 0.0003 0.0003 0.0003 -- 0.0003 0.0003
Cadmio mg/L 0.01 0.01 0.05 -- 0.0002 0.004
Cromo mg/L 0.05 0.05 1.0 -- 0.05 0.05
Níquel mg/L 0.002 0.002 (3) -- 0.002 (4)
Cobre mg/L 1.0 1.0 0.5 -- 0.01 (5)
Plomo mg/L 0.05 0.05 0.1 -- 0.01 0.03
Zinc mg/L 5.0 5.0 25.0 -- 0.02 (4)
Cianuros (CN) mg/L 0.2 0.2 (3) -- 0.005 0.005
Fenoles mg/L 0.0005 0.001 (3) -- 0.001 0.1
Sulfuros mg/L 0.001 0.002 (3) -- 0.002 0.002
Arsénico mg/L 0.1 0.1 0.2 -- 0.01 0.05
Nitratos (N) mg/L 0.01 0.01 0.1 -- N. A. N. A.
Pesticidas (6) (6) (6) -- (6) (6)
LIMITES DE SUSTANCIAS O PARAMETROS POTENCIALMENTE PERJUDICIALES
M E H (7) mg/L 1.5 1.5 0.5 0.2 -- --
S A A M (8) mg/L 0.5 0.5 1.0 0.5 -- --
C A E (9) mg/L 1.5 1.5 5.0 5.0 -- --
C C E (10) mg/L 0.3 0.3 1.0 1.0 -- --
Notas:
(1) Entendidos como valor máximo en 80% de 5 ó más muestras mensuales.
(2) Demanda bioquímica de oxígeno, 5 días, 20°C.
(3) Valores a ser determinados. En casos de sospechar su presencia se aplicará los
valores de columna V provisionalmente.
(4) Pruebas de 96 horas multiplicadas por 0.02.
(5) Pruebas de 96 horas LC50 multiplicadas por 0.1.
(6) Para cada uso se aplicará como límite de criterios de calidad de aguas establecidas
por el Evironmental Protection Agency de los Estados Unidos de Norteamerica.
32

(7) Material Extractable en Hexano (grasa principalmente).
(8) Sustancias activas de azul de Metileno (detergente principalmente).
(9) Extracto de columna de carbón activo por alcohol (según método de flujo lento).
(10) Extracto de columna de carbón activo por cloroformo (según método de flujo lento).
La evaluación de la calidad del agua se hizo teniendo como base los
niveles máximos permisibles para aguas de Clase I y III de la Ley General
de Aguas. Estas dos clasificaciones establecen los límites máximos
permisibles para aguas de abastecimiento doméstico con simple
desinfección, riego y consumo crudo y bebida de animales
respectivamente.
Los límites máximos permisibles para efluentes en las actividades minero
metalúrgicas (R.M. N° 011-96-EM/VMM) también fueron considerados,
utilizando los valores límite para cualquier momento. Los límites para
efluentes se utilizaron como valor referencial en aquellos parámetros que
no se encuentran estipulados en la Ley General de Aguas, pero sí en la
R.M. N° 011-96-EM/VMM.
CUADRO 22: NIVELES MÁXIMOS PERMISIBLES PARA EFLUENTES
DESCARGADOS POR LAS UNIDADES MINERAS
Parámetros Valor en Cualquier
Momento
Valor Promedio
Anual
PH 6-9 6-9
Sólidos Suspendidos mg/L 100 50
Plomo * mg/L 1,0 0,5
Cobre * mg/L 2,0 1,0
Zinc * mg/L 6,0 3,0
Fierro * mg/L 5,0 2,0
Arsénico * mg/L 1,0 0,5
33

Cianuro Total ** mg/L 2,0 1,0
* Concentraciones de metales disueltos
** Cianuro total es equivalente a 0.1 mg/L CNlibre y 0.2 mg/L CNWAD
Parámetros de Calidad de Agua
Una lista de los parámetros seleccionados para la evaluación de la calidad
de agua se presenta en el Cuadro 23. Los metales de las muestras de
aguas fueron analizados como disueltos. Se presentan también los
reportes de laboratorio donde se presentan las unidades, la norma de
referencia utilizada para los análisis y los límites de detección, para cada
uno de los elementos.
Criterios de Evaluación de Calidad del Agua
Se usaron los criterios de calidad de agua establecidos por la Ley General
de Aguas para caracterizar la calidad de agua. La Ley General de Aguas
establece límites de calidad de agua, sobre la base de su uso previsto:
irrigación, consumo de ganado y consumo humano principalmente, aguas
abajo del área del proyecto. Para la evaluación de la calidad del agua, se
consideraron los límites fijados por la Ley General de Aguas para estos
usos específicos. Los límites fijados por esta ley se incluyen en el Cuadro
23.
34

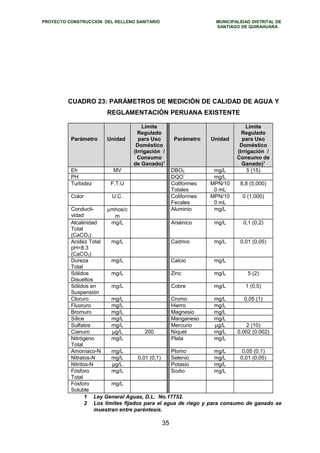

CUADRO 23: PARÁMETROS DE MEDICIÓN DE CALIDAD DE AGUA Y
REGLAMENTACIÓN PERUANA EXISTENTE
Parámetro Unidad
Límite
Regulado
para Uso
Doméstico
(Irrigación /
Consumo
de Ganado)1
Parámetro Unidad
Límite
Regulado
para Uso
Doméstico
(Irrigación /
Consumo de
Ganado)1
Eh MV DBO5 mg/L 5 (15)
PH DQO* mg/L
Turbidez F.T.U Coliformes
Totales
MPN/10
0 mL
8,8 (5,000)
Color U.C. Coliformes
Fecales
MPN/10
0 mL
0 (1,000)
Conducti-vidad
mmhos/c
m
Aluminio mg/L
Alcalinidad
Total
(CaCO3)
mg/L Arsénico mg/L 0,1 (0,2)
Acidez Total
pH=8.3
(CaCO3)
mg/L Cadmio mg/L 0,01 (0,05)
Dureza
Total
mg/L Calcio mg/L
Sólidos
Disueltos
mg/L Zinc mg/L 5 (2)
Sólidos en
Suspensión
mg/L Cobre mg/L 1 (0,5)
Cloruro mg/L Cromo mg/L 0,05 (1)
Fluoruro mg/L Hierro mg/L
Bromuro mg/L Magnesio mg/L
Sílice mg/L Manganeso mg/L
Sulfatos mg/L Mercurio μg/L 2 (10)
Cianuro μg/L 200 Níquel mg/L 0.002 (0.002)
Nitrógeno
mg/L Plata mg/L
Total
Amoníaco-N mg/L Plomo mg/L 0,05 (0.1)
Nitratos-N mg/L 0,01 (0,1) Selenio mg/L 0,01 (0,05)
Nitritos-N μg/L Potasio mg/L
Fósforo
mg/L Sodio mg/L
Total
Fósforo
Soluble
mg/L
1 Ley General Aguas, D.L. No.17752.
2 Los límites fijados para el agua de riego y para consumo de ganado se
muestran entre paréntesis.
35

DQO: Demanda química de oxígeno
Estaciones de Monitoreo
El cuadro 24 identifica y describe la ubicación de cada una de las
estaciones de monitoreo de la calidad de agua establecidas para el estudio
del Proyecto, que se toma como referencia ya que se encuentra en la zona
de influencia, además de ser un proyecto minero que esta en las cercanías
del poblado de Quirahuara, por lo que las estaciones de muestreo fueron
seleccionadas para contar con la información que permitiera realizar el
análisis de calidad del agua existente en condiciones naturales, incluyendo
el efecto que pudieran tener sobre ella las actividades o instalaciones
existentes.
CUADRO 24: UBICACION DE LAS ESTACIONES DE MONITOREO
CÓDIGO DESCRIPCIÓN
EMA 1 Manantial aguas arriba del Proyecto – 3738 msnm
EMA 4 Manantial aguas dentro del Proyecto – 3747 msnm
EMA 5 Manantial aguas dentro del Proyecto – 3580 msnm
ERA 1 Río Chihuacocha, aguas arriba del Proyecto – 3900 msnm
ERA 2 Qda. Rica María, aguas arriba del Proyecto – 3878 msnm
ECHA 2 Río Chihuacocha, aguas arriba del Proyecto – 3700 msnm
ESA 5 Qda. Solitaria, aguas dentro del Proyecto – 3495 msnm
EA 16a Qda. Suyto, aguas abajo del Proyecto – 3470 msnm
EA 16c Qda. Suyto, aguas abajo del Proyecto – 3200 msnm
EA 16e Qda. Suyto, aguas abajo del Proyecto – 3070 msnm
EA 9a Qda. Yacullutama, aguas arriba del Proyecto – 2880 msnm
EVA 1 Qda. Viscapuquio, aguas abajo del Proyecto – 3180 msnm
EA 1 Qda. Yanapuquio Antapite
EA 2 Qda. Cristalina Antapite
36

EA 3 Qda. Cristalina Antapite
EA 4 Qda. Secundaria “FONCODES” Antapite
EA 5 Veta Antapite
EA 6 Nivel 3285 – Antapite
EA 7 Nivel 3240 – Antapite
EA 8 Qda. Sinquellanes Ocobamba
EA 9 Catarata Qda. Chaccllacha – Antapite
EA 10 Río Laramarca
EA 11 La Represa de Pucacancha – Cordova
EA 12 Pileta Los Arenales – Córdova
EA 13 Los Angeles – Córdova
EA 14 Pileta – Ocoyo
EA 15 Poza de Abastecimiento del Campamento Antapite
EA 16 Qda. Suyto – Ayamarca
EA 17 Pileta Pública Ocoyo
EA 18 Qda. Pochccoguaycco – Ocoyo
EA 19 Puquial Yunchi – Ocoyo
Resultados Obtenidos en Campo
En los siguientes cuadros se presentan los resultados obtenidos en los
estudios de campo. En cada estación se midieron “in situ” los siguientes
parámetros: pH, conductividad, oxígeno disuelto y temperatura. Asimismo
se realizaron los análisis químicos respectivos para determinar: sólidos
totales y metales pesados (Cobre, Zinc, Plomo, Arsénico, Mercurio, Cromo,
Bario, Cadmio y Manganeso).
37

CUADRO 24: RESULTADOS DEL MONITOREO DE AGUA
Código pH
Conduc.
μS/cm
Temp.
°C
O D
Mg/L
EMA 1 7,11 ND 11,9 ND
EMA 2 6,2 ND 12,1 ND
EMA 3 6,03 ND 9,3 ND
EMA 4 5.87 ND 12,8 ND
EMA 5 4,71 ND 12,8 ND
ERA 1 8,22 ND 8 ND
ERA 2 6,48 ND 9 ND
ERA 4 6,59 ND 7,9 ND
ERA 5 7,31 ND 8,2 ND
ECHA 2 6,48 ND 8,6 ND
ESA 5 6,68 ND 11 ND
EA 16ª 7,29 ND 8,2 ND
EA 16c 7,47 ND 10,9 ND
EA 16e 7,26 ND 10,2 ND
EA 9ª 8,25 ND 11,1 ND
EVA 1 8,25 ND 11,4 ND
EA 1 7,03 61 11,3 9.3
EA 2 7,3 357 13,7 ND
EA 3 7,12 367 13,6 ND
EA 4 6,67 539 15,5 ND
EA 5 8,29 833 16,2 7,1
EA 6 7,06 592 12,8 6,4
EA 7 8,06 570 10,9 ND
EA 8 8,12 394 17,1 5,9
EA 9 7,08 483 14,9 ND
EA 10 7,9 424 13,4 ND
EA 11 7,81 407 13,9 ND
EA 12 7,96 304 13,7 ND
EA 13 7,75 291 17,0 ND
EA 14 8,23 255 18,3 ND
EA 15 7,63 309 14,2 ND
EA 16 7,41 427 16,4 ND
38

EA 17 7,62 239 16,2 ND
EA 18 7,56 52 16,3 ND
EA 19 6,73 56 20,3 ND
Los parámetros in situ medidos para los cursos de agua indican que la
calidad del agua varia de neutra a alcalina con excepción del punto EMA 4
y EMA 5 cuyos pH’s son ligeramente ácidos. Esto podría deberse a la
presencia de materia orgánica en los manantiales correspondientes.
Metodología de Análisis Químicos
La metodología usada para efectuar los análisis químicos de la calidad del
agua fueron los establecidos por las normas de Standard Methods de la
American Public Health 1989 y de acuerdo al Protocolo de Monitoreo de
Calidad del Agua del Subsector Minería del Ministerio de Energía y Minas.
Resultados Obtenidos en Laboratorio
Los análisis químicos de las muestras de agua fueron realizados por
ECOLAB y se presentan en los Cuadros 25 y 26.
CUADRO 25: RESULTADOS DE LOS ANÁLISIS DE LABORATORIO
Parámetro Fe Cu Zn Pb As Hg Cr Ba Co Mn
mg/L mg/L Mg/L mg/L Mg/L mg/L Mg/L mg/L mg/L mg/L
EMA 1 <0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
EMA 2 <0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <00.01 <0.01 <0.001 <0.01
EMA 3 <0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
EMA 4 0.03 <0.01 0.07 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 0.16
EMA 5 0.05 0.01 0.11 <0.001 <0.01 0.006 <0.001 <0.01 <0.001 0.17
ERA 1 <0.01 <0.01 <0.01 <0.001 0.01 <0.001 <0.001 <0.01 <0.001 <0.01
ERA 2 <0.01 <0.01 0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
ERA 4 <0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
ERA 5 <0.01 <0.01 0.01 0.001 <0.01 <0.001 0.007 <0.01 <0.001 <0.01
ECHA 2 <0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
ESA 5 <0.01 <0.01 0.05 <0.001 <0.01 <0.001 0.002 <0.01 <0.001 0.12
39

EA 16ª <0.01 <0.01 0.02 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 0.02
EA 16c 0.02 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
EA 16e 0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
EA 9ª 0.02 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
EVA 1 <0.01 <0.01 <0.01 <0.001 <0.01 <0.001 <0.001 <0.01 <0.001 <0.01
CUADRO 26: RESULTADOS DE LOS ANALISIS DE LABORATORIO
Parámetro Fe Cu Zn Pb As Hg Cr Ba Co Mn
mg/L mg/L mg/L mg/L Mg/L mg/L mg/L mg/L mg/L mg/L
EA 1 0.04 <0.01 0.05 <0.001 <0.01 ND 0.00 0.01 <0.001 0.11
EA 2 <0.01 <0.01 0.05 <0.001 <0.01 ND 0.00 0.01 <0.001 0.09
EA 3 0.01 <0.01 0.02 <0.001 <0.01 ND <0.001 0.01 <0.001 0.03
EA 4 <0.01 <0.01 <0.01 <0.001 <0.01 ND 0.00 <0.01 <0.001 <0.01
EA 5 0.07 0.03 0.02 0.002 <0.01 ND 0.00 0.25 <0.001 0.08
EA 6 <0.01 <0.01 0.05 0.002 0.01 ND 0.00 0.08 <0.001 0.17
EA 7 0.01 <0.01 <0.01 0.003 <0.01 ND <0.001 0.03 <0.001 0.23
EA 8 0.05 <0.01 0.02 0.002 <0.01 ND <0.001 <0.01 <0.001 <0.01
EA 9 <0.01 <0.01 <0.02 <0.001 <0.01 ND <0.001 0.01 <0.001 0.15
EA 10 <0.01 <0.01 0.02 <0.001 <0.01 ND <0.001 <0.01 <0.001 <0.01
EA 11 <0.01 <0.01 <0.01 <0.001 <0.01 ND 0.00 0.03 <0.001 <0.01
EA 12 <0.01 <0.01 <0.01 <0.001 <0.01 ND <0.001 <0.01 <0.001 <0.01
EA 13 <0.01 <0.01 <0.01 <0.001 <0.01 ND 0.00 <0.01 <0.001 <0.01
EA 14 0.01 <0.01 <0.01 <0.001 <0.01 ND <0.001 <0.01 <0.001 <0.01
EA 15 <0.01 <0.01 <0.01 <0.001 <0.01 ND <0.001 <0.01 <0.001 <0.01
EA 16 <0.01 <0.01 <0.01 <0.001 <0.01 ND <0.001 <0.01 <0.001 <0.01
EA 17 <0.01 <0.01 <0.01 0.005 <0.01 ND 0.00 <0.01 <0.001 <0.01
EA 18 <0.01 <0.01 <0.01 0.003 <0.01 ND 0.00 <0.01 <0.001 0.02
EA 19 <0.01 <0.01 <0.01 0.003 <0.01 ND 0.00 <0.01 <0.001 <0.01
De ambos cuadros se puede observar que la calidad del agua de las
quebradas circundantes cumple con la reglamentación peruana existente
para Calidad de Agua (Ley General de Aguas).
40

3.2.Ambiente Biológico
3.2.1. Flora
3.2.1.1. Zonas de vida
El sistema Holdridge es un sistema de clasificación que se distingue
porque define en forma cuantitativa la relación que existe entre los
factores principales del clima y la vegetación. La biotemperatura,
precipitación y humedad ambiental, que conforman los factores
climáticos fundamentales, son considerados como factores
“independientes”, mientras que los factores bióticos son considerados
como “dependientes”, es decir, subordinados a la acción directa del
clima en cualquier parte del mundo (INRENA, 1995).
Las evaluaciones de campo llevadas a cabo por Knight Piésold,
estuvieron circunscritas a las zonas de vida bosque húmedo – Montano
Bajo Tropical (bh-MBT) en la cuenca del río grande.
Dentro del sistema de zonas de vida, Holdridge reconoció que dentro de
cualquier división natural del clima existe una variación local en la
fisonomía de la vegetación, vinculada a las condiciones específicas de
topografía, suelo, exposición y actividad animal e inclusive del hombre.
Las formaciones vegetal que se encuentra en el área de relleno
sanitario son:
Pajonal de Jalca
El aspecto general de la vegetación es determinado por un pajonal
microtérmico libre de arbustos. Gramíneas altas, principalmente
especies de “ichu”, se elevan en forma de manojos separados sobre
una capa baja de gramíneas menores y otras hierbas o se unen en un
conjunto casi homogéneo. En la cuenca del río grande, se registraron
68 especies distribuidas en 30 familias botánicas. Las familias
botánicas más representadas fueron la Apiaceae, Poaceae, Ericaceae y
41

Licopodiaceae. Las especies dominantes en esta formación vegetal
fueron “ichu” (Calamagrostis tarmensis, Calamagrostis sp), “cortadera”
(Carex aff. macloviana, Carex sp), “nudillo blanco” (Paspalum
bonplandianum) y “berro blanco” (Cotula australis).
Matorral
El matorral en la zona no está constituido exclusivamente por plantas
arbustivas; algunas plantas herbáceas, principalmente gramíneas están
inmersas en esta formación.
En la cuenca del río grande se registraron 57 especies distribuidas en
27 familias botánicas. Las familias botánicas más representadas fueron
Asteraceae, Poaceae, Rosaceae y Melastomataceae. Las especies
dominantes en el matorral fueron “chinchango” (Hypericum laricifolium),
“caballoquero” (Ageratina excertovenosa), “chilchil” (Orthrosanthus
chimborascensis) y “zarcilleja” (Brachyotum spp, Miconia spp).
3.2.2. Fauna
En el área seleccionada para el relleno sanitario doméstico no existe
presencia de fauna representativa, pues las dimensiones en las que se
llevara a cabo el proyecto es de características reducidas.
3.3.Ambiente socioeconómico
En el área donde se construirá el relleno sanitario no existe actividad
socioeconómica.
42

4. IDENTIFICACIÓN Y EVALUACIÓN DE IMPACTOS
Los impactos ambientales identificados a lo largo de las etapas que se llevaran
acabo en el proyecto han sido desarrolladas de tal manera que son
seleccionadas después de realizar un scooping en el cual podemos hacer
notar los impactos que llegan a tener importancia debidos a la construcción del
relleno sanitario industrial y doméstico, el cual pasa por u proceso de
jerarquización de impactos en el cual se califica y jerarquiza cuales son los
impactos que podrían causar mayores relevancias sobre el medio ambiente.
Todos los impactos encontrados a lo largo del desarrollo del proyectos se
encuentran resumidos en la matriz de impactos que se presenta al final de
éste capitulo.
4.1. ETAPA TEMPORAL Y DE SELECCIÓN DEL ÁREA PARA LA
CONSTRUCCIÓN DEL RELLENO SANITARIO
La etapa temporal se refiere al período comprendido desde la evaluación
de la situación actual hasta la decisión de construir el relleno, luego de lo
cual se procede a la selección del área para su implantación.
La decisión de construir el relleno sanitario concuerda con lo dispuesto en
la legislación vigente mencionada en el ítem 1.3 (Marco legal), donde, en
varios de los dispositivos legales, se especifica la obligación de manejar de
manera adecuada los residuos sólidos con el fin de no contaminar el
ambiente o afectar la salud de la población. Mediante esta decisión se
estaría dando cumplimiento a lo dispuesto en la normatividad legal vigente,
por lo que se le asigna un impacto positivo alto. La selección del lugar
para la construcción de los rellenos sanitarios se hizo mediante un estudio
de selección de áreas disponibles para la habilitación de zonas de posible
construcción.
43

4.2.ETAPA DE HABILITACIÓN
La etapa de habilitación comprende los trabajos previos a realizar en el
área seleccionada para construir el relleno sanitario. A continuación se
analizarán los efectos que sobre el ambiente ocasionará esta etapa, cuyos
componentes son:
· Construcciones de Obras Provisionales
· Construcciones de Obras Preliminares
· Vía de Acceso Interior
· Construcciones en Relleno Sanitario
4.2.1. Construcciones de Obras Provisionales
Son trabajos iniciales de instalación de Campamentos, Movilizaciones de
Equipos y Herramientas, Cartel de obra y todo aquello previos a la
construcción del relleno sanitario.
.
Para la presentación de la obra en construcción, se prevé la colocación de
un cartel de identificación, para que sea observado por los usuarios de este
servicio.
Se tiene que instalar o construir un campamento con ambientes que tengan
atención para el personal, para los materiales y equipos, como también
espacios seguros para el cuidado, para esta etapa se tiene considerado el
uso de maquinaria y movimiento de tierras, ruidos y emisiones
4.2.2. Construcciones de Obras Preliminares
Son trabajos correspondientes a Limpieza del Terreno, Trazo Nivelación y
Replanteo del área a construir, Movimiento de Tierra como excavaciones y
Eliminación de Material Excedente a una distancia determinada.
44

4.2.3. Vía de Acceso Interior
Las características de estos caminos son las normales para el tránsito
pesado, la superficie de rodamiento para este caso en particular será una
base de afirmado que hará uso de maquinaria y mano de obra, además de
la necesidad de conseguir una fuente que pueda proveer los materiales
para su construcción.
4.2.4. Construcciones en relleno de relleno sanitario
La construcción del relleno tiene etapas, dentro de la fase de habilitación
estas son consideradas como
4.2.4.1. Excavación de Trincheras:
Para iniciar la Operación del Relleno Sanitario, previamente se habilitará la
zona destinada para las Trincheras, motivo por el cual se realizarán
trabajos de excavación como cortes para llegar a los niveles especificados
en los planos que también generarían movimientos de tierras, materiales
particulados al ambiente, impactos sobre el suelo, sobre la flora, ruidos,
etc.
4.2.4.2. Construcciones de Celdas:
Debido a que el proyecto presenta la construcción de (1) Trinchera y (1)
plataforma, pero para la etapa de habilitación únicamente se construirán 1
trinchera, dicha trinchera se observan con sus medidas, ubicación y orden
en el plano de distribución de trinchera, las cuales generan impactos como
movimientos de tierras, emisiones, impactos en el suelo, ruidos, etc.
45

4.2.4.3. Captación de Lixiviados:
Los lixiviados se producirán por la fracción orgánica de los residuos y por
las lluvias que se presentan en la zona por lo que se necesita de la
construcción de la infraestructura que pueda colectarlos.
Para su colecta y evacuación se construirán drenes colectores al interior de
la trinchera. Los drenes colectores serán impermeabilizados con material
arcilloso, lo cual genera impactos de movimientos de tierra y recojo de
material de préstamo de áreas aledañas al lugar, sus impactos son
movimientos de tierras, emisiones, impactos en el suelo, ruidos, etc.
4.2.4.4. Drenaje de Gases:
Los gases producidos por la degradación de la materia orgánica contenida
en los residuos sólidos, deberán ser evacuados de manera permanente y
controlada, utilizando chimeneas, de 0.4 x 0.4 m. construidas por piedras
(mayores de 3” de diámetro) y soporte de madera, cada una se van
levantando en forma vertical, conforme la celda va ascendiendo, por lo que
se generan impactos como movimientos de tierras, emisiones, impactos en
el suelo, ruidos, etc.
4.2.4.5. Sistema de Tratamiento de Aguas Pluviales:
Para evitar que la escorrentía superficial durante los meses de invierno
que pudiera llegar al Relleno Sanitario se ha previsto la construcción de un
dren pluvial que desvíe esta escorrentía superficial a zonas alejadas del
Relleno Sanitario, sus dimensiones están especificadas en los planos y
genera impactos como movimientos de tierras, emisiones, impactos en el
suelo, ruidos, etc.
46

4.2.4.6. Cerco Perimétrico:
Para la etapa de habilitación se construirá un cerco de palos de eucalipto
protegidas con alambre de púas con una pluma de madera en el ingreso de
entrada para delimitar el terreno del Relleno Sanitario, evitándose el libre
desplazamiento, de tal manera que el ingreso y salida de los vehículos y
personas autorizadas sea en forma ordenada y controlada, ésta a su vez
genera impactos como movimientos de tierras, emisiones, impactos en el
suelo, ruidos, etc.
4.3.ETAPA DE OPERACIÓN DEL RELLENO SANITARIO DOMÉSTICO
La etapa de operación del relleno sanitario doméstico consta de poner en
uso las instalaciones ya construidas y habilitadas para esta fase se
consideran las siguientes actividades que en general no presentan
impactos negativos, por el contrario por ser de manera manual solamente
puede tener impactos sobre la salud de las personas en el área de trabajo,
para el cual se deben tomar las medidas necesarias.
4.3.1. Depositar:
Consiste en colocar los residuos sólidos de una manera planificada y
controlada, en el frente de trabajo designado, el impacto en esta actividad
esta dado principalmente por la presencia de olores, y posible presencia de
patógenos.
4.3.2. Esparcir:
Es el trabajo de adecuar los residuos sólidos sobre el apoyo inclinado
(talud) de la celda correspondiente o en forma horizontal en capas no
mayores de 30 cm. de espesor. Esta actividad manual se efectúa con las
zapas de dos puntas.
4.3.3. Compactar:
Los residuos sólidos son comprimidos o compactados con pisones y el
47

rodillo compactador, este último deberá tener un número de pasadas sobre
ellos de 2 a 4 veces.
4.3.4. Cubrir:
La cubierta será a base de una capa de tierra compactada de espesor de
20 cm. Se debe cubrir los residuos sólidos depositados en un día, tanto en
el terraplén como en los taludes de la celda. Este material de cobertura se
compactará de la misma forma que los residuos sólidos hasta obtener la
compactación deseada, generando impactos debidos a la remoción de
material para la cobertura.
4.4.CLAUSURA DEL RELLENO SANITARIO DOMESTICO
En la etapa de clausura se prevé que los impactos negativos serán pocos y
a pequeña escala en los cuales se puede notar las siguientes etapas de
cierre:
4.4.1. Cobertura Final:
Mediante la ejecución de la cobertura de los residuos sólidos, se evitará la
existencia de olores provenientes de la descomposición anaeróbica de los
residuos, el contacto del agua de lluvia con la basura y su posible filtración
a napas no contaminadas, la proliferación de vectores y roedores, el
desventajoso efecto visual que produce la basura descubierta y la
dispersión por efecto del viento de los elementos livianos.
La cobertura superior se efectuará en dos etapas. La primera de un
espesor de 0,30 m compactada hasta obtener una densidad adecuada para
evitar la infiltración del agua de lluvia.
El espesor de la segunda capa o final dependerá del tipo de cobertura
vegetal elegida o forestación proyectada, en el caso del proyecto se asume
un espesor de 0.30 m.
48

La disponibilidad de material de cobertura esta garantizada con la
excavación en la misma zona de disposición de residuos, la cual generaría
remoción de material de préstamo, impactos sobre el suelo, emisiones y
ruido.
4.4.2. Instalación de Quemadores en Trincheras de Residuos
Domésticos:
Las chimeneas se culminan colocando un cilindro metálico (tipo de 55 gal
de capacidad) cortado por la mitad debiéndose mantener en buen estado y
protegidas a 0.40 m. sobre el nivel del perfil terminado.
Por ningún motivo se deberá clausurar una chimenea antes de su
tratamiento, se deberá proceder a la combustión previa instalación de un
quemador por lo menos a 1.5 m. sobre la superficie final del relleno, del
cual se lograra obtener gases que si son emitidos al ambiente pueden
representar un peligro potencial, por lo que crearía un impacto de
emisiones, contaminación y emisiones de llama a altas temperaturas.
4.4.3. Vegetación:
Las trincheras ya concluidas serán acondicionadas como áreas verdes, los
mismos que servirán como pulmones ecológicos.
Estas áreas verdes tendrán árboles y vegetación natural de la localidad,
además, se sembrará plantas de tallo corto, por lo que sus impactos se
consideran insignificantes
4.5.POST CLAUSURA RELLENO SANITARIO INDUSTRIAL Y DOMESTICO
En esta etapa se analizarán los problemas que podrían presentarse con el
transcurrir del tiempo, considerando la posibilidad de que las medidas
tomadas para controlar y minimizar los impactos negativos pudieran fallar.
49

En casos de falla del sistema de manejo, el afloramiento de los lixiviados
originaría la formación de acumulaciones y escurrimiento de estos líquidos
con la consiguiente emanación de olores desagradables y contaminación
del suelo y subsuelo de áreas adyacentes a las zonas de disposición final.
En cuanto al manejo de los gases, su emanación no controlada podría
ocasionar la presencia accidental de fuego, lo que afectaría la estabilidad
del relleno. Asimismo esto ocasionaría la emanación de olores
desagradables,
Esta etapa también requiere de la intervención de personal pero en menor
medida que las anteriores, considerando la necesidad de trabajadores
solamente para labores de vigilancia y mantenimiento del relleno de
sanitario, y presenta las siguientes etapas:
4.5.1. Mantenimiento de Cobertura Final:
Consta de actividades de rutina como lo son la inspección y mantenimiento
de la cobertura final del relleno, también el aseguramiento de la integridad
del área utilizada para el relleno sanitario, así como de su intangibilidad y
comprende
4.5.2. Control de Contaminación Ambiental:
Aplicación de un programa permanente de monitoreo de los sistemas de
control y tratamiento de los gases y lixiviados.
Contar con un equipo para incendios y disponer la acumulación de
suficiente material de cobertura (tierra u otro material inerte) para controlar
la generación de fuego accidental, el cual no genera impactos ya que los
materiales ya estarán disponibles.
50

4.5.3. Trabajos de Saneamiento:
Realizar trabajos de Fumigación y Desratización en el área del Relleno
sanitario para evitar la proliferación de enfermedades, el impacto de este
aspecto es debido a la eliminación de fauna y flora en proceso de sucesión
ecológica..
51

PROYECTO CONSTRUCCION DEL RELLENO SANITARIO MUNICIPALIDAD DISTRITAL DE SANTIAGO DE QUIRAHUARA
MATRIZ DE JERARQUIZACION DE IMPACTOS OCOBAMBA
JERARQUIZACION DE IMPACTOS QUIRAHUARA
ETAPA DE ETAPA DE ETAPA DE POST
HABILITACION OPERACIÓN CLAUSURA CIERRE
Construcción de obras provisionales
Construcción de Obras Preliminares
Vía de Acceso Interior
Construcciones en Relleno Sanitario
Depositar Residuos
Esparcir Residuos
Compactar
Cubrir
Cobertura final
quemadores
Vegetación
Mantenimiento de la cobertura final
Control de Contaminación Ambienta
Trabajos de Saneamiento
A M B I %A %M %B %I
Variables Ambientales
Variables Fisicas
SUELO
Calidad de los Suelos A B B M M A B M B I I I I M 2 4 4 4 0.1 0.3 0.3 0.3
100
Disponibilidad del Recurso Suelo I B M B M M I B I I B I I I 0 3 4 7 0.0 0.2 0.3 0.5
100
Geomorfología del Suelo A B B B B B B M M M B I I I 1 3 7 3 0.1 0.2 0.5 0.2
100
AGUA
Calidad de la Aguas Subterráneas I I I I M M A A I I B B I M 2 3 2 7 0.1 0.2 0.1 0.6
100
Calidad de las Aguas Superficiales I I I I B M I B M B B B I M 0 3 5 8 0.0 0.2 0.3 0.5
100
AIRE
Calidad del Aire M I B B B M I B I A I I I I 1 2 4 7 0.1 0.2 0.3 0.4
100
Ruido B B B B B B I B B I I I B I 0 0 9 5 0.0 0.0 0.7 0.3
100
Variables
Bioticas
FLORA
Cobertura Vegetal A B B M B I I I M I B I I M 1 3 4 6 0.1 0.2 0.3 0.4
100
Diversidad I I I I B I I I M I B B I A 1 1 3 9 0.1 0.1 0.2 0.6
100
FAUNA Diversidad I I I I M M I B M M B I I A 1 4 2 7 0.1 0.3 0.1 0.5 10
52

PROYECTO CONSTRUCCION DEL RELLENO SANITARIO MUNICIPALIDAD DISTRITAL DE SANTIAGO DE QUIRAHUARA
0
SOCIO- Paisaje A B B A B B I I A I B B I I 3 0 6 5 0.2 0.0 0.5 0.3
100
ECONÓMICAS Redes de transporte B I B I I I I I I I I I I I 0 0 2
12
0.0 0.0 0.2 0.8
100
5 10 18 67
53

5. MEDIDAS DE MITIGACIÓN
A continuación se describen las medidas de mitigación que se deberán
tener en cuenta para prevenir, atenuar, minimizar y/o compensar los
impactos negativos a que tenga lugar el ambiente por efecto de la
instalación del relleno sanitario del Distrito de Quirahuara, durante las
etapas de habilitación, operación y posclausura.
5.1. Etapa de habilitación
Los impactos negativos provenientes de la etapa de habilitación son
generados principalmente por la maquinaria pesada que realizará tanto los
trabajos de desbroce y limpieza del área como la excavación de las
trincheras. Estos impactos son principalmente la generación de material
particulado, ruido y riesgo de accidentes. Las medidas de mitigación a
observarse en esta etapa son:
¨ En caso de que se registre una generación excesiva de material particulado
que pueda afectar a los operadores del relleno, se deberá rociar el lugar
intervenido con agua.
¨ En cuanto al ruido y riesgo de accidentes, el personal a cargo de las
labores operativas y de control en el área deberá usar equipos de
protección personal tales como orejeras, casco, lentes, uniforme, guantes y
botas. El personal a cargo de la operación del equipo pesado deberá tener
experiencia y estar adecuadamente capacitado para desarrollar esta labor.
¨ En cuanto a la flora y fauna del lugar, es necesario que conforme se vayan
concluyendo las diferentes etapas de la operación del relleno sanitario, se
proceda a la plantación de especies vegetales de tallo corto, con el fin de
que el área intervenida se integre paulatinamente a las características
ecológicas circundantes.
54

5.2. Etapa de operación
· Transporte de residuos: Para minimizar la dispersión de materiales y
derrames posibles durante el transporte de los residuos hacia el relleno
sanitario, se deberá colocar a los envases de almacenamiento sus
respectivas tapas herméticas.
· Esparcido y compactación: Por tratarse de un relleno sanitario de tipo
manual, el esparcido de los residuos no ocasionara molestias de ruidos.
Todo el personal deberá utilizar sus implementos de seguridad. En cuanto
a la emanación de olores desagradables: realizar un inmediato
procesamiento de los residuos, especialmente en lo que respecta a la
cobertura de los mismos, con el fin de reducir el tiempo de exposición al
ambiente de los desechos sin procesar, lo cual reduce de igual forma la
posibilidad de la presencia de roedores y otros animales que encuentran
abrigo y alimento en la materia orgánica presente en los desechos.
· Emisión de gases y lixiviados: Las medidas de mitigación para la
generación de gases y lixiviados consisten en la instalación de drenes
horizontales y verticales para controlar su captación y evacuación, tal como
se detalla a continuación:
¨ Para la emisión de gases se instalarán chimeneas o drenes
verticales construidos con materiales del lugar. La chimenea
consiste en cuatro parantes de madera forrados con malla metálica y
rellenos de piedra en su interior, mediante los cuales se canalizarán
y captarán los mismos, posibilitando de esta forma su posterior
combustión controlada, al concluir la construcción de la plataforma y
luego del sellado final.
55

¨ Se deberá controlar el cumplimiento de la instalación de los drenes
verticales para el control de los gases y de los drenes horizontales
para el control de los lixiviados y se deberá contar con un equipo
contra incendios para controlar el evento de la generación accidental
de fuego por la presencia del gas metano.
¨ Es esencial controlar el cumplimiento de la instalación de los drenes
perimétricos para captar y desviar las aguas pluviales y para evitar
que el agua de escorrentía ingrese a las trincheras. Asimismo, se
deberá controlar el cumplimiento de la instalación de los drenes
perimétricos en el interior de las trincheras.
¨ Para evitar el ingreso de las aguas pluviales a las trincheras de
almacenamiento, se realizara el techado, en cada una de las
trincheras que se encuentre operativas.
¨ Los lixiviados que se capten deberán ser canalizados, captados y
evacuados mediante drenes horizontales que los conducirán a la
poza de lixiviación. Además se deberán construir pozos de
monitoreo aguas abajo del área designada para la implantación del
relleno sanitario.
· Cobertura final: Los impactos negativos de la aplicación de la cobertura
final (generación de material particulado, ruido, riesgo de accidentes)
deberán ser mitigados en forma similar a lo indicado en el ítem 5.1. Las
principales medidas a adoptar son:
¨ Rociar el área con agua en caso de existir demasiada generación de
material particulado.
¨ Asegurar un adecuado funcionamiento y mantenimiento del equipo
pesado
56

¨ Controlar que el personal utilice los equipos de protección personal
tales como orejeras, casco, lentes, mascarilla, uniforme, guantes y
botas. El personal a cargo de la operación del equipo pesado deberá
tener experiencia y estar adecuadamente capacitado para
desarrollar esta labor.
¨ Controlar que la cobertura final cumpla lo indicado en el proyecto, es
decir, sobre la última capa de residuos deberá colocarse una capa
de tierra arcillosa compactada de 60 cm de espesor con una
permeabilidad no mayor a 10-6 cm/s para evitar que el agua de lluvia
se infiltre en el interior del relleno ocasionando una mayor
generación de lixiviados. Sobre la capa de arcilla compactada se
procederá a la revegetación paulatina del área.
Las principales medidas de seguridad e higiene ocupacional son:
¨ El personal que trabaje directamente en el área de descarga y
procesamiento de residuos deberá tener y utilizar los implementos
de protección personal tales como guantes, mascarilla, uniforme,
botas y gorro.
¨ Establecer un plan de capacitación al personal ligado al relleno
sanitario contra el Fuego y Manejo de Derrames.
¨ Las zonas de almacenamiento primario de los residuos contendrá
extintores de fuego.
¨ En cuanto a medidas de seguridad e higiene ocupacional las
medidas a tomar son:
¨ Por ningún motivo se quemarán los residuos sólidos
¨ Capacitar al personal en primeros auxilios
¨ Mantener la concentración en el trabajo
¨ Realizar el aseo personal después del trabajo
57

¨ No usar la ropa de trabajo para el diario, o actividades no
laborales
¨ No mezclar la ropa de trabajo con la ropa de uso diario
¨ No consumir alcohol y/o drogas antes, ni durante el trabajo.
¨ Disponer en lugar visible y accesible los teléfonos de
emergencia, los jefes inmediatos superiores y centro de salud
¨ El personal deberá someterse a chequeos médicos cada 3
meses
5.3. Etapa de post-clausura
Durante la etapa de post-clausura se deberá asegurar el mantenimiento del
relleno sanitario en condiciones estables, principalmente en lo que respecta
a la conservación y mantenimiento de la cobertura final y al adecuado
funcionamiento de los sistemas de drenaje para gases y lixiviados.
Asimismo, se deberá realizar el monitoreo del área, en particular en los
pozos descritos en el párrafo anterior, para detectar y corregir posibles
filtraciones. A continuación se señalan las principales medidas de
mitigación:
¨ Realizar inspecciones continuas, quincenalmente, al área del relleno
sanitario, para detectar posible deterioro de la cobertura final y
proporcionar el adecuado mantenimiento y reparación a dicha
cobertura en los casos requeridos.
¨ Controlar el funcionamiento de los sistemas de manejo de los gases
y lixiviados mediante un programa de monitoreo constante,
realizando los trabajos necesarios para corregir posibles
desperfectos.
¨ Se deberá contar con un equipo contra incendios y se preverá la
acumulación de suficiente material de cobertura (tierra u otro
material inerte) para controlar la generación de fuego accidental.
58

¨ Tomar medidas para asegurar la integridad del área utilizada para el
relleno de sanitario, así como de su intangibilidad, mediante el
control y mantenimiento adecuado del cerco perimétrico.
6. PROGRAMA DE MONITOREO AMBIENTAL
El programa de monitoreo ambiental debe asegurar que el plan de manejo
y contingencia ambiental se cumpla. Por lo cual, el monitoreo ambiental
será una actividad permanente, estableciéndose para ello una serie de
indicadores o parámetros básicos de calidad ambiental.
6.1.Calidad de agua superficial y subterránea
A realizar en las aguas potencialmente contaminadas por el relleno
sanitario, con una frecuencia trimestral:
 pH
 Temperatura
 Coliformes fecales y coliformes totales
 Conductividad eléctrica
6.2.Calidad de suelos
A realizar en una transecta o muestras representativas con una frecuencia
semestral
 pH
 Conductividad eléctrica
 Materia orgánica
59

6.3.Flora y fauna
A realizar en una transecta con mediciones anuales.
 Número total de especies
 Número total de individuos
 Índice de diversidad de (Simpson y Shannon)
 Índice de dominancia (Simpson)
De acuerdo a la interpretación específica de los resultados del programa de
monitoreo ambiental, la medición de los parámetros de calidad ambiental se
podrán ampliar para disponer de una visión más precisa del estado del
ambiente.
Los resultados del programa de monitoreo ambiental se deberán registrar y
archivar en formularios pre-establecidos para tal fin. Un modelo de este
formulario se muestra a continuación.
Ficha de Reporte de Resultados.
Plan de Monitoreo Ambiental.
Código
de
muestra
Fecha Tipo de
muestr
a
(1)
Lugar de
muestreo
Parámetro
analizado
Resultado
(2)
Observaciones
(3)
Muestreo realizado por:________________________________
Análisis realizado por:_________________________________
(1) Coloque si es agua (superficial o subterránea) o suelo
(2) Indique concentración, p.e. mg/L o ppm
60

(3) Consigne información relevante que puedan afectar el análisis de la muestra o
contribuir con su interpretación (p.e. muestra de agua con alta turbidez)
7. CONCLUSIONES
· El impacto de la instalación del relleno sanitario para El Distrito de
Quirahuara, es positivo con relación a los beneficios de una adecuada
disposición final de los residuos sólidos. De esta forma se evitarán la
contaminación del ambiente y daños a la salud pública. Los impactos
negativos identificados serán minimizados mediante lo indicado en las
medidas de mitigación.
8. RECOMENDACIONES
· Proceder a la habilitación, construcción y operación del relleno sanitario
para el Distrito de Quirahuara.
· Controlar la aplicación y el seguimiento de las medidas indicadas tanto en
las especificaciones técnicas del proyecto de relleno sanitario convencional
como en las medidas de mitigación, para evitar que su implantación
represente un problema ambiental.
· Considerando que la región donde se ubicará el relleno sanitario es
propensa a actividad sísmica, se recomienda tener en cuenta este detalle
al momento de iniciar la construcción cumpliendo con las normas de
estabilidad requeridas.
· Es imprescindible la instalación de los pozos de monitoreo que permitan
observar la presencia de infiltración de líquidos contaminantes a través del
terreno.
Se recomienda una vigilancia y control rigurosos por parte de las
autoridades del sector Energía y Minas, y de Salud para asegurar el
cumplimiento de lo señalado en las especificaciones técnicas del proyecto
y en las medidas de mitigación propuestas, evitando así los posibles
61

efectos ambientales negativos que pudiera ocasionar la instalación del
relleno sanitario.
62

ESTUDIO DE IMPACTO AMBIENTAL - RELLENO

Más contenido relacionado

La actualidad más candente

Similar a ESTUDIO DE IMPACTO AMBIENTAL - RELLENO

Último

ESTUDIO DE IMPACTO AMBIENTAL - RELLENO
