Estudio de Impacto Ambiental del Proyecto Construcción e Implementación del Relleno Sanitario para la ciudad de Arequipa Metropolitana

NOVIEMBRE

    2010

ESTUDIO DE IMPACTO AMBIENTAL

CONSTRUCCION E IMPLEMENTACION  DEL RELLENO
SANITARIO PARA LA CIUDAD DE AREQUIPA
METROPOLITANA

PROVINCIA DE AREQUIPA

DEPARTAMENTO DE AREQUIPA .

MUNICIPALIDAD
INFORME – PRELIMINAR    (Rev No 1) PROVINCIAL DE

AREQUIPA

ESTUDIO DE IMPACTO AMBIENTAL PARA LA CONSTRUCCION E IMPLEMENTACION DEL RELLENO
SANITARIO PARA LA CIUDAD DE AREQUIPA METROPOLITANA – PROVINCIA DE AREQUIPA –
DEPARTAMENTO DE AREQUIPA

Documento
Noviembre de 2010 Pagina No 1
General

TABLA DE CONTENIDO

CAPITULO 1 ................................................................................................................... 17

1. ASPECTOS GENERALES DEL PROYECTO .............................................. 17

INTRODUCCION .......................................................................................................... 17

1.2 GENERALIDADES ............................................................................................................. 9
. 1

1.3 OBJETIVOS ......................................................................................................................... 2
2
1.3.1 Objetivo general ........................................................................................................... 22

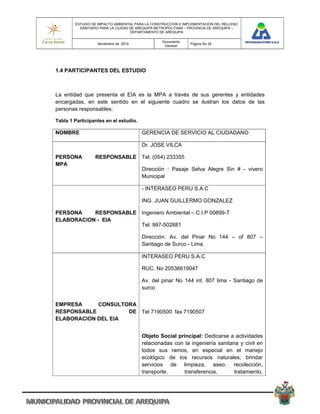

1.4 PARTICIPANTES DEL ESTUDIO ................................................................................. 4
. 2
1.4.1 Equipo De Trabajo Para La Elaboración Del EIA ................................................ 25

1.5 ALCANCE DEL PROYECTO ............................................................................................. 6
2

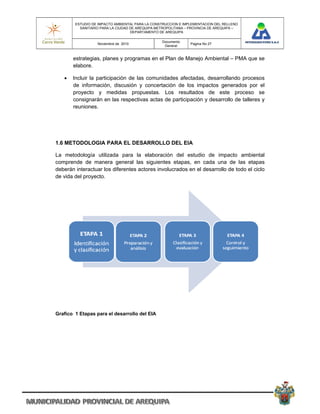

1.6 METODOLOGIA PARA EL DESARROLLO DEL EIA ................................................ 7 2
1.6.1 Etapa 1: Identificación y clasificación ................................................................... 28
1.6.2 Etapa 2: Preparación y análisis ............................................................................... 28
1.6.3 Etapa 3: Calificación y decisión. ............................................................................. 29
1.6.4 Etapa 4: Seguimiento y control .............................................................................. 29
.

1.7 PARTICIPACIÓN DE LAS ENTIDADES INVOLUCRADAS Y DE
BENEFICIARIOS ....................................................................................................................... 0
3

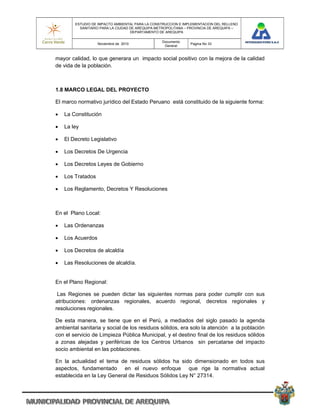

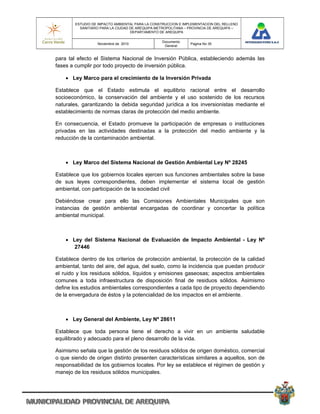

1.8 MARCO LEGAL DEL PROYECTO ................................................................................... 3 3

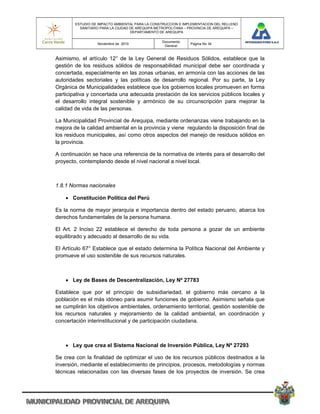

1.8.1 Normas nacionales ....................................................................................................... 34
1.8.2 Normas Regionales ...................................................................................................... 38
1.8.3 Normas locales .............................................................................................................. 38

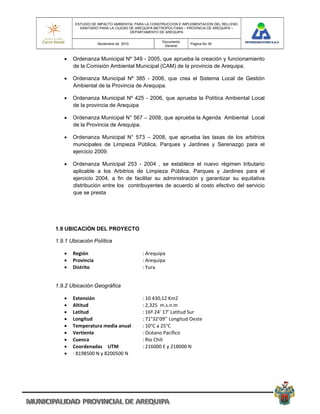

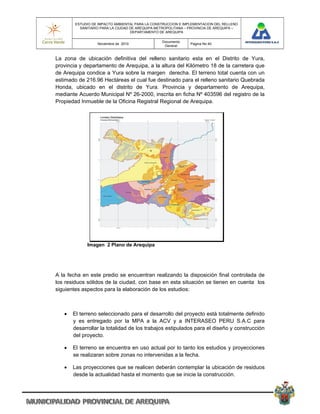

1.9 UBICACIÓN DEL PROYECTO ........................................................................................ 9 3
1.9.1 Ubicación Política .......................................................................................................... 39
1.9.2 Ubicación Geográfica ................................................................................................... 39

CAPÍTULO 2 ................................................................................................................... 43

2. DESCRIPCION DEL PROYECTO ................................................................... 43


Documento
General

2.1 GENERALIDADES DEL PROYECTO ............................................................................. 3 4
2.1.1 Nombre del Proyecto: ................................................................................................. 43
2.1.2 Objetivo principal del proyecto: .............................................................................. 43
2.1.3 Justificación del proyecto........................................................................................... 43

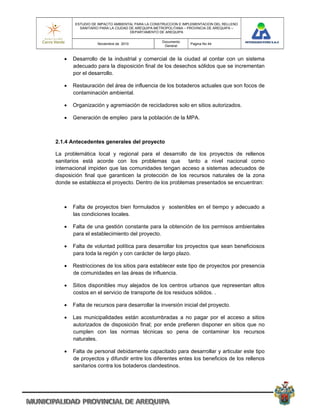

2.1.4 Antecedentes generales del proyecto ................................................................... 44

2.2 DESCRIPCION GENERAL DEL PROYECTO .............................................................. 6
4

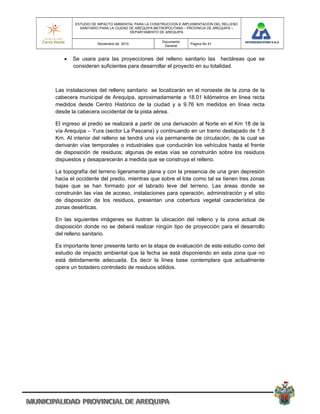

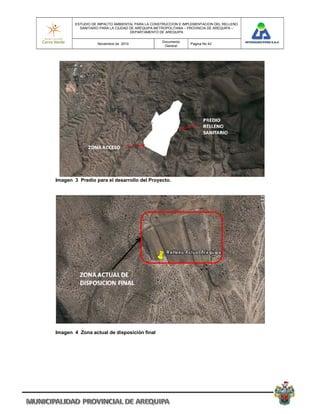

2.3 UBICACIÓN DEL PROYECTO Y ACCESOS ............................................................... 9 4
2.3.1 Vías de Acceso .............................................................................................................. 50
.

2.4. AREA DE INFLUENCIA DEL PROYECTO ................................................................ 2 5
2.4.1. Área de influencia directa ........................................................................................ 52
2.4.2. Área de influencia indirecta.................................................................................... 55

2.5 ETAPAS PARA EL DESARROLLO DEL PROYECTO ................................................ 6
5

2.6 DISEÑO DEL PROYECTO ................................................................................................ 7 5

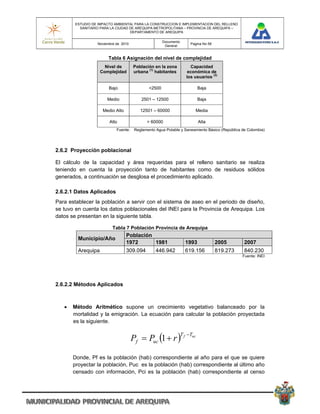

2.6.1 Definición del nivel de complejidad ........................................................................ 57
2.6.2 Proyección poblacional .............................................................................................. 58
2.6.2.1 Datos Aplicados .................................................................................................... 58
2.6.2.2 Métodos Aplicados ............................................................................................... 58

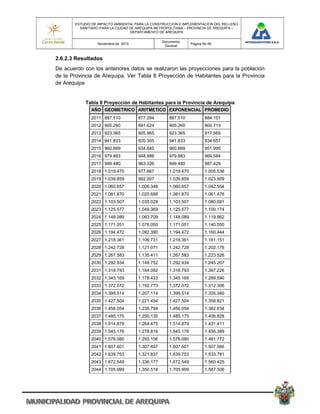

2.6.2.3 Resultados .............................................................................................................. 60
2.6.4 Proyección de residuos .......................................................................................... 62
.
2.6.4.1 Producción Esperada Por Habitante / Día (PPC) ........................................ 63

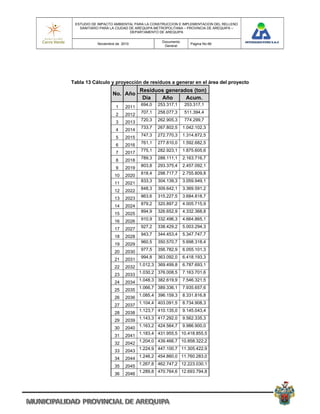

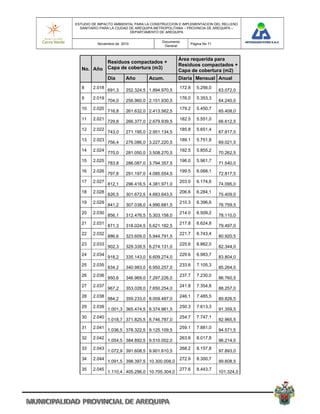

2.6.4.2 Producción futura de residuos sólidos ........................................................... 65

2.7 ASPECTOS DE INGENIERÍA DEL RELLENO SANITARIO ................................. 7
6

2.8 CONFORMACION Y ESQUEMA DEL RELLENO SANITARIO .............................. 6
7

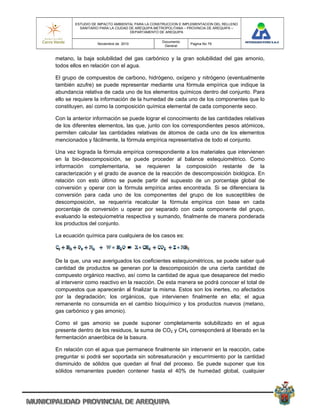

2.9 PROYECCION DE GASES Y LIXIVIADOS DE DESCOMPOSICION ................. 8
7

2.10 DISEÑO SISTEMA DE IMPERMEABILIZACIÓN .................................................. 4
8

2.11 RED GENERAL DE AGUAS DE ESCORRENTÍA ..................................................... 5 8
2.11.1 Dimensiones aproximadas de las estructuras hidráulicas ....................... 86
2.11.2 Drenaje de lixiviados .......................................................................................... 87
2.11.4 Diseño laguna de lixiviados ................................................................................ 88

CAPITULO 3 ................................................................................................................... 89

3. CONSTRUCCION Y OPERACIÓN DEL PROYECTO ........................... 89

3.1 CRONOGRAMA DE CONSTRUCCION E IMPLEMENTACION DEL PROYECTO
......................................................................................................................................................... 9
8


Documento
General

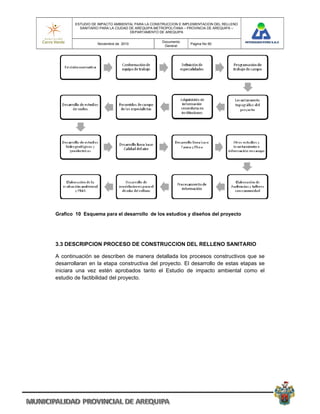

3.2 DESCRIPCION ETAPA DE ESTUDIOS Y DISEÑOS ............................................... 9
8

3.3 DESCRIPCION PROCESO DE CONSTRUCCION DEL RELLENO SANITARIO
......................................................................................................................................................... 0
9
3.3.1 Movimientos de tierra, adecuación y nivelación del terreno ......................... 93

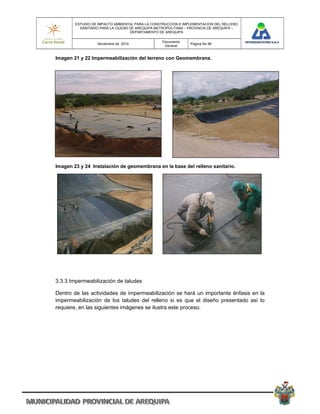

3.3.2 Impermeabilización del terreno y piscinas de lixiviados ................................. 95
3.3.3 Impermeabilización de taludes ................................................................................ 96

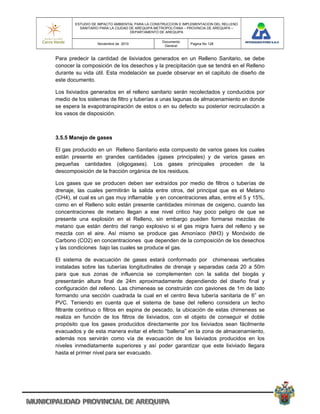

3.2.5 Gestión de lixiviados .................................................................................................. 99

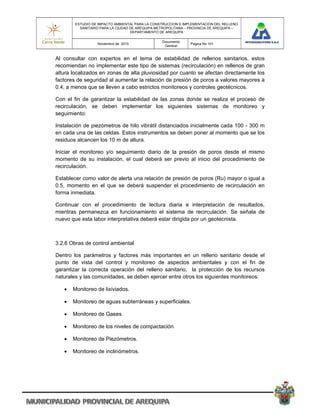

3.2.6 Obras de control ambiental .................................................................................... 101
3.2.8 Red vial .......................................................................................................................... 103
3.2.9 Construcción de obras complementarias ........................................................... 104

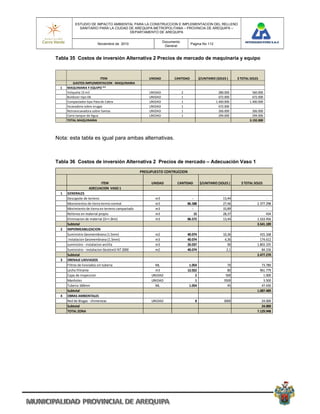

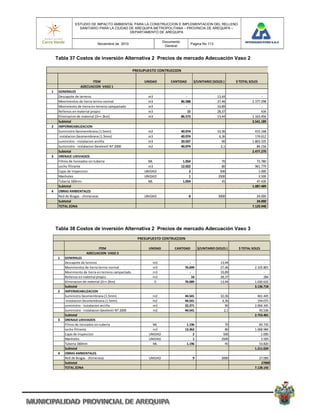

3.3 COSTOS DE INVERSION DEL PROYECTO ............................................................. 106

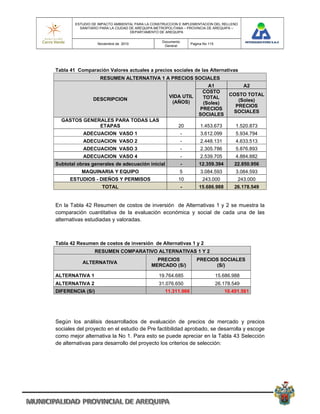

3.3.1 Análisis de alternativas y costo de inversión del proyecto. ......................... 106
3.3.2 Costos de inversión a precios de mercado alternativa 1 ............................. 108
3.3.3 Costos de inversión a precios de mercado alternativa 2 .............................. 111

3.4 DESCRIPCION ETAPA OPERATIVA - PERSONAL............................................... 117

3.5 OPERACIÓN Y PUESTA EN MARCHA DEL PROYECTO. .................................... 117
3.5.1 Organización logística ............................................................................................... 118
3.5.2 Inicio de operación .................................................................................................... 118
3.5.3 Procedimientos Disposición de Residuos ............................................................ 120

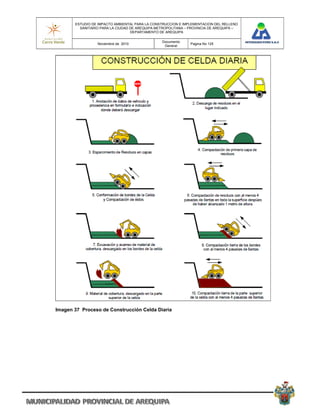

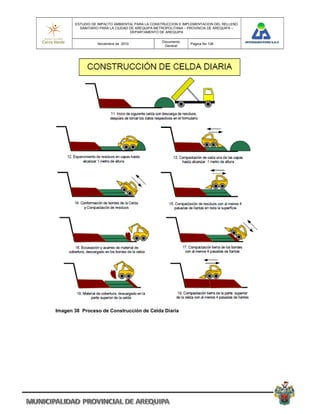

3.5.3.1 Preparación de la Celda de Disposición ...................................................... 122

3.6 PROCEDIMEINTOS DE MANTENIMIENTO Y LIMPIEZA .................................. 129

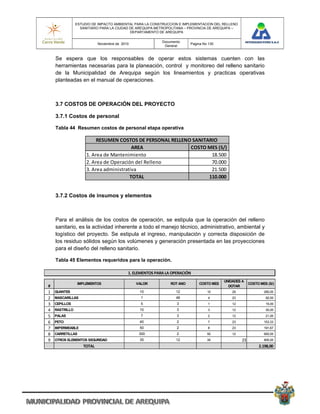

3.7 COSTOS DE OPERACIÓN DEL PROYECTO ............................................................ 130
3.7.1 Costos de personal ......................................................................130
3.7.2 Costos de insumos y elementos.....................................................130

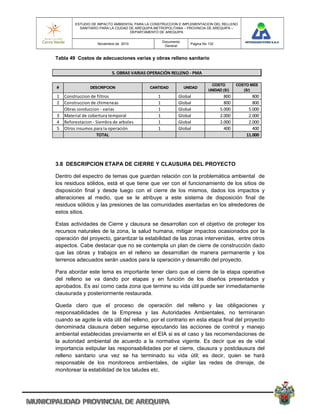

3.8 DESCRIPCION ETAPA DE CIERRE Y CLAUSURA DEL PROYECTO ............. 132

CAPÍTULO 4 ................................................................................................................. 135

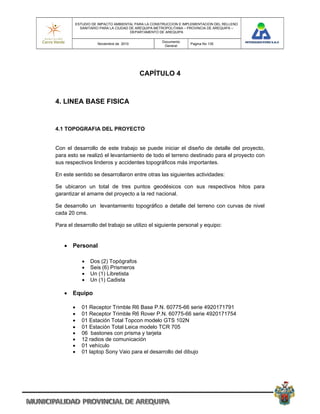

4. LINEA BASE FISICA ......................................................................................... 135

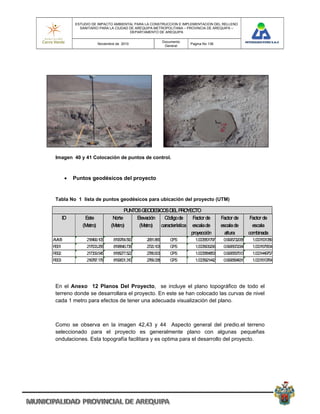

4.1 TOPOGRAFIA DEL PROYECTO ................................................................................... 135

4.2 CLIMA DE LA ZONA DEL PROYECTO ...................................................................... 137

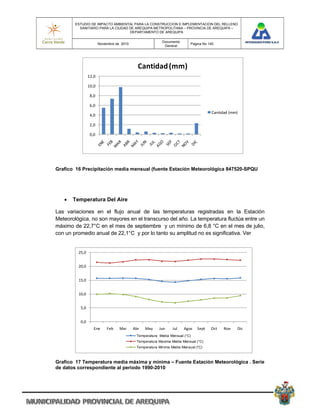

4.3 INFORMACION METEOROLOGICA PARA LA ZONA DEL PROYECTO.......... 138

4.4 GEOLOGIA AREA DEL PROYECTO ............................................................................ 141
4.4.1.1 Formación Sencca (Tpl-se): ........................................................................... 141
4.4.1.2 Grupo Barroso (NaQp-ba) ............................................................................... 141


Documento
General

4.4.1.3 Depósitos aluviales Q-al ................................................................................. 142
4.4.1.4 Depósitos fluviales Q- fl ................................................................................... 142
4.4.1.5 Depósitos piroclasticos Qpl- pl. ..................................................................... 142
4.4.1.6 Flujos de Barro Q- lb ......................................................................................... 143
4.4.1.7 Depósitos Recientes (Qr-pu/al/eol) ............................................................. 143

4.5 GEOMORFOLOGIA DEL AREA DEL PROYECTO ................................................... 145
4.5.1.1 Cordillera de laderas: ....................................................................................... 145
4.5.1.2 Cadena del Barroso: ......................................................................................... 145

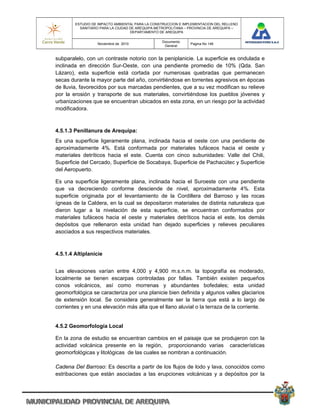

4.5.1.3 Penillanura de Arequipa: ................................................................................. 146
4.5.1.4 Altiplanicie ............................................................................................................ 146

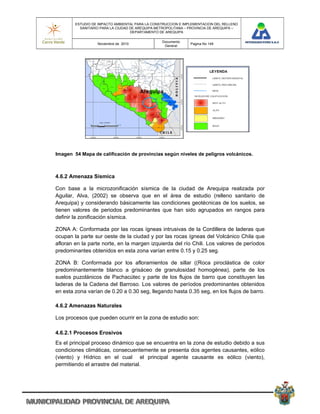

4.6 AMENAZAS EN LA ZONA DE ESTUDIO ................................................................... 148
4.6.2.1 Procesos Erosivos ............................................................................................... 149

4.5 HIDRAULICA DEL PROYECTO ................................................................................... 151
4.5.1.1 Precipitación y Evaporación Media Mensual Multianual ........................ 151
.

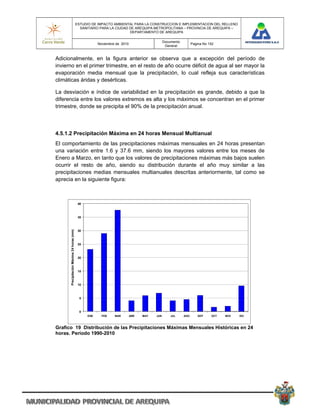

4.5.1.2 Precipitación Máxima en 24 horas Mensual Multianual ......................... 152

4.7 ESTUDIO HIDROLÓGICO ........................................................................................... 153

4.7.1 Análisis de las Precipitaciones Máximas en 24 horas ............................... 153

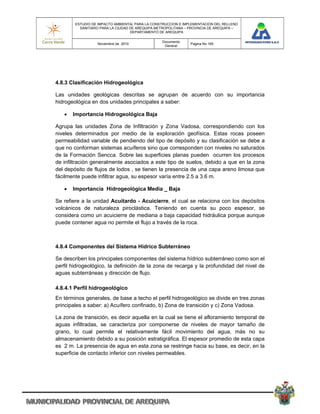

4.8 ESTUDIO HIDROGEOLOGICO Y GEOELECTRICOS .......................................... 156
4.8.1.1 Unidad Zona de Infiltración – Unidad geoeléctrica I .............................. 163
4.8.1.2 Unidad Zona Vadosa Unidad geoeléctrica II .......................................... 163
4.8.1.3 Unidad geoeléctrica III ..................................................................................... 164
4.8.2 Modelo hidrogeológico y Modelo Conceptual ................................................ 164
4.8.4.1 Perfil hidrogeológico .......................................................................................... 165
4.8.4.2 Profundidad del Nivel Freático y Dirección de Flujo ............................... 166
4.8.5.1 Clasificación de la Actividad Contaminante ............................................... 166
4.8.5.2 Análisis de Vulnerabilidad de Acuíferos ...................................................... 167

4.9 GEOTECNIA DEL PROYECTO ...................................................................................... 170
4.9.2.1 Ensayo de percolación ...................................................................................... 171

4.9 DESCRIPCIÓN LÍNEA BASE DE LOS CUERPOS DE AGUA SUPERFICIAL . 182

4.10 LINEA BASE CALIDAD DEL AIRE .......................................................................... 184

4.11 ESTADO ACTUAL DEL PREDIO ............................................................................... 192

CAPÍTULO 5 ................................................................................................................. 194

5. LINEA BASE BIOLOGICA .............................................................................. 194


Documento
General

5.1 OBJETIVOS DE LOS ESTUDIOS BIOLOGICOS .................................................... 194

5.2 METODOLOGIA DESARROLLADA PARA EL ESTUDIO ...................................... 195
5.2.2.1 Avifauna: .............................................................................................................. 196
.
5.2.2.2 Mastozoofauna: .................................................................................................. 197
5.2.2.3 Reptiles: ................................................................................................................ 197

5.3 ZONAS DE VIDA .............................................................................................................. 198

5.4 ECOSISTEMAS TERRESTRES ..................................................................................... 198
.

5.5 EVALUACION DE FLORA Y VEGETACION ............................................................. 198

5.6 EVALUACION DE LA FAUNA ....................................................................................... 201

5.7 UBICACIÓN ECOLOGICA: ZONA DE VIDA DEL AREA DEL PROYECTO ..... 204

5.8 FLORA Y VEGETACION ................................................................................................. 205

5.9 FAUNA ................................................................................................................................. 208

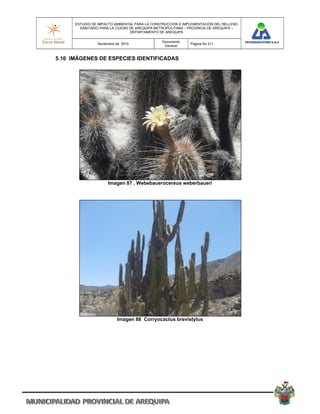

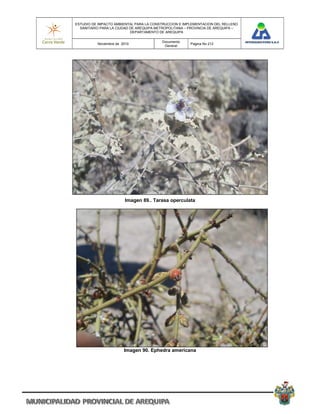

5.10 IMÁGENES DE ESPECIES IDENTIFICADAS ..................................................... 211

CAPÍTULO 6 ................................................................................................................. 217

6. LINEA BASE SOCIOECONOMICA ............................................................. 217

6.2 POBLACION CENSADA SEGÚN SEXOS .................................................................. 218
.

6.3 EDUCACIÓN ...................................................................................................................... 220

6.4 ANALFABETISMO ........................................................................................................... 222

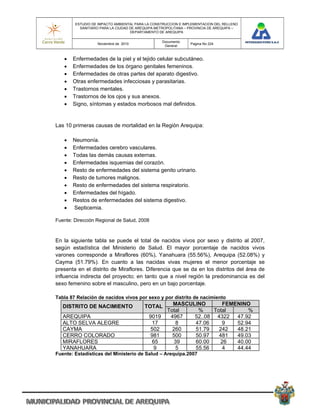

6.5 SALUD ................................................................................................................................. 222

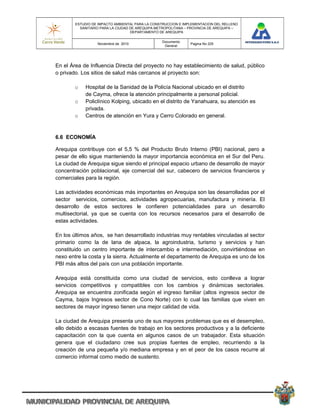

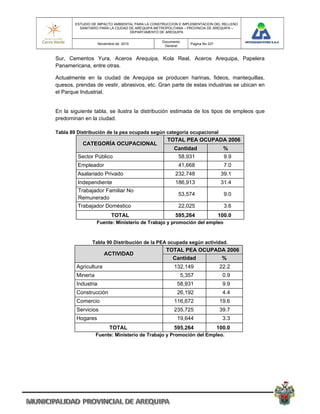

6.6 ECONOMÍA ....................................................................................................................... 225

6.7 TRANSPORTE ................................................................................................................... 229

6.8 COMUNICACIONES ........................................................................................................ 229

6.9 USO DE SUELO EN LA CIUDAD DE AREQUIPA .................................................. 230

6.10 CONDICIONES CULTURALES .................................................................................. 231
6.10.1 Gastronomía .................................................................................................................. 231

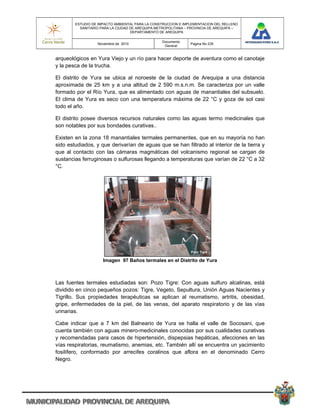

6.10.2 Atractivos turísticos ............................................................................................... 232


Documento
General

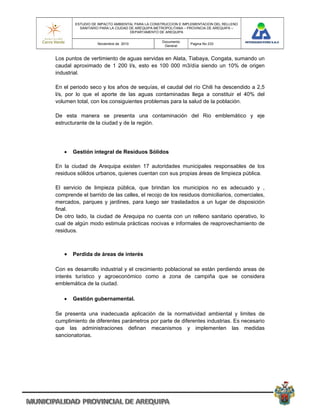

6.11 PROBLEMÁTICA AMBIENTAL .................................................................................. 232

6.12 DESCRIPCION DISTRITO DE YURA ..................................................................... 234

CAPÍTULO 7 ................................................................................................................. 241

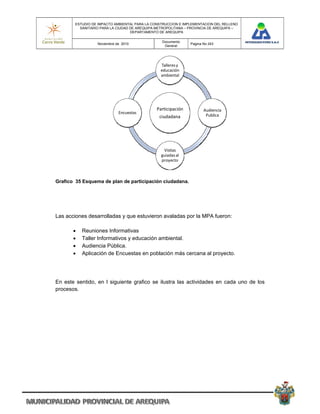

7. PLAN DE PARTICIPACION CIUDADANA ............................................ 241

7.1. DESCRIPCIÓN DE LA PARTICIPACIÓN CIUDADANA .................................... 241

7.2 . ESTRATEGIAS DE PARTICIPACION CIUDADANA ......................................... 242

7.3 . IDENTIFICACIÓN DE ACTORES SOCIALES INVOLUCRADOS ................... 246
.

CAPÍTULO 8 ................................................................................................................. 247

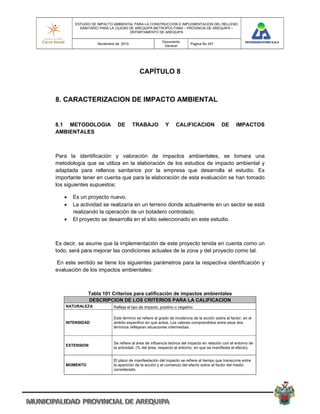

8. CARACTERIZACION DE IMPACTO AMBIENTAL ............................ 247

8.1 METODOLOGIA DE TRABAJO Y CALIFICACION DE IMPACTOS
AMBIENTALES ......................................................................................................................... 247

8.2. DESCRIPCION SITUACION SIN PROYECTO ...................................................... 249

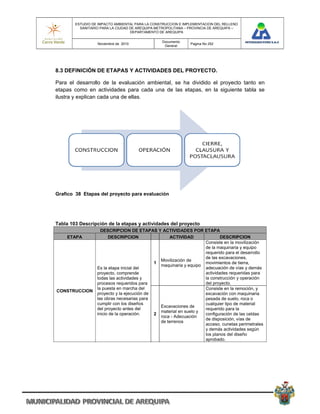

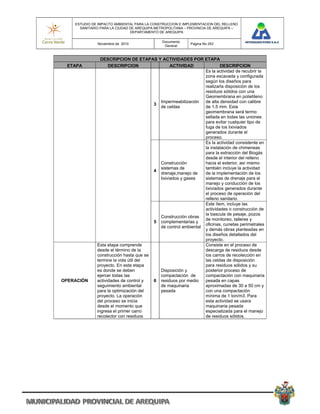

8.3 DEFINICIÓN DE ETAPAS Y ACTIVIDADES DEL PROYECTO. ........................ 252

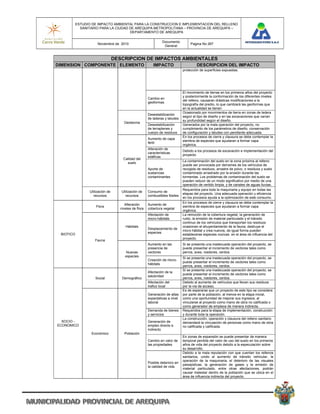

8.4 IDENTIFICACION DE IMPACTOS AMBIENTALES ............................................ 256

8.5. DESCRIPCIÓN DE LOS IMPACTOS AMBIENTALES IDENTIFICADOS Y
VALORADOS. ............................................................................................................................ 264

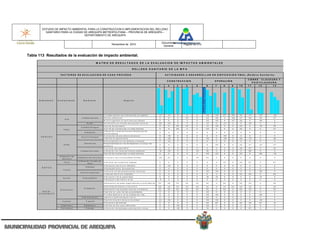

8.6 VALORACIÓN DE IMPACTOS AMBIENTALES. .................................................... 267

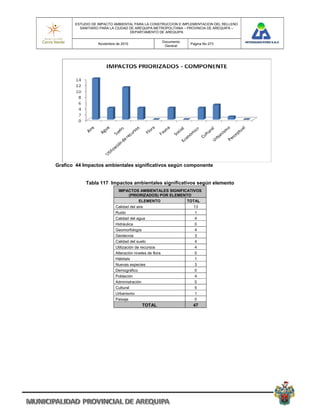

8.7 CONCLUSIONES DE LA EVALUACIÓN DE IMPACTO. ....................................... 268

CAPITULO 9 ................................................................................................................. 274

9. PLAN DE MANEJO AMBIENTAL ................................................................. 274

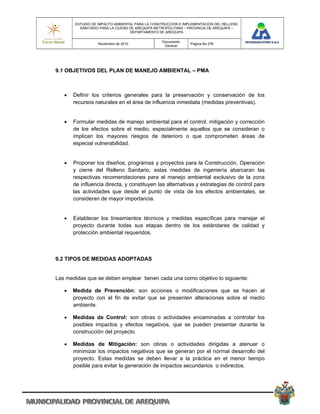

9.1 OBJETIVOS DEL PLAN DE MANEJO AMBIENTAL – PMA ................................ 275

9.2 TIPOS DE MEDIDAS ADOPTADAS ........................................................................... 275

9.3 FICHAS DE IMPLEMENTACION Y CONTROL PARA LAS ACTIVIDADES DEL
PMA .............................................................................................................................................. 276


Documento
General

9.4 FICHAS PROCESO DE CONSTRUCCIÓN ............................................................... 279

9.5 FICHAS PROCESO DE OPERACIÓN ......................................................................... 310

9.7 FICHAS ETAPA DE CIERRE Y CLAUSURA ............................................................. 332

CAPITULO 10 .............................................................................................................. 337

10. PLAN DE MONITOREO Y CONTROL DEL PROYECTO ............... 337

10.1 FICHAS DE MONITOREO Y CONTROL AMBIENTAL........................................ 340

CAPITULO 11 .............................................................................................................. 355

11. PLAN DE CIERRE, CLAUSURA Y POSTACLUSURA DEL
PROYECTO ..................................................................................................................... 355

11.1 DISEÑO DE LA COBERTURA FINAL ..................................................................... 357

11.2 SISTEMAS DE CONTROL DE AGUAS SUPERFICIALES Y DEL DRENAJE 358

11.3 CONTROL DE LOS GASES DE RELLENO SANITARIO ..................................... 358

11.4 CONTROL Y TRATAMIENTO DE LIXIVIADOS ................................................... 358

11.5 SISTEMAS DE SUPERVISIÓN AMBIENTAL ....................................................... 359
.

11.7 USOS DEL RELLENO SANITARIO .......................................................................... 359

11.8 OBRAS Y ACTIVIDADES DE POSTCLAUSURA ................................................. 360
11.8.1 Inspecciones rutinarias ......................................................................................... 360
11.8.2 Mantenimiento de la infraestructura ................................................................. 360
11.8.3 Restauración y paisajismo .................................................................................... 361
11.8.4 Sistemas para controlar el drenaje ................................................................... 361
.
11.8.5 Sistemas de gestión del gas ............................................................................... 361
11.8.6 Gestión de lixiviados ............................................................................................... 361
11.8.7 Sistemas de supervisión ambiental ................................................................... 361

CAPITULO 12 .............................................................................................................. 363

12. PLAN DE CONTINGENCIA PARA RIESGOS Y EMERGENCIAS
PARA EL RELLENO SANITARIO DE LA MPA........................................... 363

12.1 INTRODUCCIÓN .......................................................................................................... 363


Documento
General

12.2 OBJETIVO ....................................................................................................................... 363

12.3 METODOLOGÍA EMPLEADA ..................................................................................... 363

12.3.1 IDENTIFICACIÓN DE POSIBLES RIESGOS ............................................ 363

12.3.2 IDENTIFICACIÓN DE ESCENARIOS DE RIESGOS ............................... 364

12.4 IDENTIFICACIÓN DE RIESGOS ............................................................................. 365
12.4.1 Riesgos operacionales ................................................................................................ 365
12.4.1.1 Interrupción del Proceso de Recepción de Residuos ........................... 365
12.4.1.2 Interrupción del Pesaje de los Residuos .................................................. 365
12.4.1.3 Interrupciones en la Celda Para Disposición .......................................... 365
12.4.1.4 Operación en Periodo de Invierno ............................................................. 366
.
12.4.1.5 Incendios y Explosiones ............................................................................... 366
12.4.1.6 Derrame de Combustibles ............................................................................ 366
12.4.1.7 Rupturas o punzonamiento de la Geomembrana ................................. 367
12.4.1.8 Fallas en Sistema de tratamiento o almacenamiento de lixiviados 367
12.4.2 Riesgos naturales .............................................................................................................. 367
12.4.2.1 Inundaciones ..................................................................................................... 367
12.4.2.2 Sismos ................................................................................................................. 368
12.4.3 Riesgos exógenos ............................................................................................................. 368
.
12.4.3.1 Huelgas ............................................................................................................... 368

12.5 MEDIDAS DE PREVENCIÓN, MITIGACIÓN DE CONTINGENCIAS .......... 368
.

12.5.1 INTERRUPCIÓN DEL PROCESO DE RECEPCIÓN DE RESIDUOS . 369
12.5.2 Interrupción de Pesaje de los Residuos .........................................369
12.5.3 Interrupción en la Celda Para Disposición ......................................370
12.5.4 Operación en Periodo de Invierno ................................................370
12.5.5 Incendios y Explosiones..............................................................372
12.5.6 Derrame de Combustibles ...........................................................372
12.5.7 Rupturas o Punzonamiento de la Geomembrana ............................373
12.5.8 Fallas en Sistema de Tratamiento de Lixiviados ..............................373
12.5.9 Huelgas y Sabotajes ..................................................................374

13. BIBLIOGRAFIA .............................................................................................................. 375
.

14. ANEXOS .............................................................................................................................. 377


Documento
General

LISTA DE TABLAS

TABLA 1 PARTICIPANTES EN EL ESTUDIO. ....................................................................................................................... 24
TABLA 2 EQUIPO DE TRABAJO DEL PROYECTO. ................................................................................................................ 25
TABLA 3 RELACIÓN DE BOTADEROS ACTUALES SEGÚN PIGARS ..................................................................................... 45
TABLA 4 COORDENADAS UTM DEL SITIO DEL PROYECTO ................................................................................................ 49
.
TABLA 5 DISTRITOS UBICADOS EN EL ÁREA DE INFLUENCIA INDIRECTA DEL PROYECTO. ................................................ 55
TABLA 6 ASIGNACIÓN DEL NIVEL DE COMPLEJIDAD ......................................................................................................... 58
TABLA 7 POBLACIÓN PROVINCIA DE AREQUIPA ............................................................................................................... 58
TABLA 8 PROYECCIÓN DE HABITANTES PARA LA PROVINCIA DE AREQUIPA....................................................................... 60
TABLA 9 COMPOSICIÓN DE RESIDUOS POR DISTRITO SEGÚN PIGARS 2004 .................................................................. 61
TABLA 10 CARACTERIZACIÓN FÍSICA DE LOS RESIDUOS SÓLIDOS ................................................................................... 62
TABLA 11 CÁLCULO DE PPC PROMEDIO DEL PROYECTO .................................................................................................. 63
.
TABLA 12 CÁLCULO DE PPC MEDIA PONDERADA .............................................................................................................. 63
TABLA 13 CÁLCULO Y PROYECCIÓN DE RESIDUOS A GENERAR EN EL ÁREA DEL PROYECTO ................................................ 66
TABLA 14 CÁLCULO ÁREA REQUERIDA PRIMER AÑO DE OPERACIÓN ................................................................................. 68
.
TABLA 15 CÁLCULO DEL PORCENTAJE DE COBERTURA REQUERIDO .................................................................................. 69
.
TABLA 16 VOLUMEN DE RESIDUO Y MATERIAL DE COBERTURA ........................................................................................ 69
TABLA 17 ÁREA ANUAL REQUERIDA ................................................................................................................................ 70

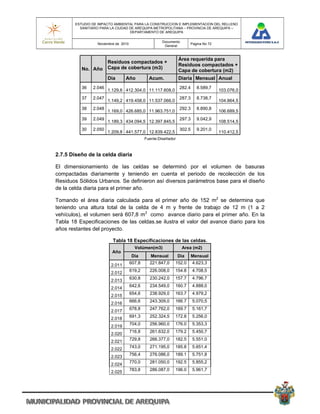

TABLA 18 ESPECIFICACIONES DE LAS CELDAS. ............................................................................................................... 72
TABLA 19 VASOS DE DISPOSICIÓN Y CAPACIDAD AÑO 1-10 .......................................................................................... 74
.
TABLA 20 RESIDUOS GENERADOS Y VOLUMEN REQUERIDO ............................................................................................. 75
TABLA 21 AVANCE DE LAS CELDAS DE DISPOSICIÓN ....................................................................................................... 77
TABLA 22 RESUMEN RESULTADO CÁLCULO DE GENERACIÓN DE LIXIVIADOS .................................................................... 83
.
TABLA 23 ESPECIFICACIONES DEL SISTEMA DE DRENAJE DE LIXIVIADOS ......................................................................... 87
TABLA 24 ESPECIFICACIONES LAGUNA DE LIXIVIADO PRINCIPAL .................................................................................... 88
TABLA 25 MAQUINARIA E INSUMOS USADOS EN LAS ACTIVIDADES DEL PROYECTO. ........................................................ 92
TABLA 26 VOLÚMENES DE LLENOS DE MATERIAL EN CADA VASO. .................................................................................... 95

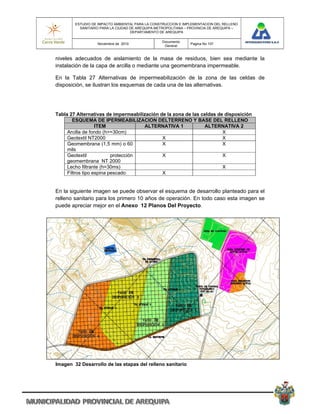

TABLA 27 ALTERNATIVAS DE IMPERMEABILIZACIÓN DE LA ZONA DE LAS CELDAS DE DISPOSICIÓN ................................. 107
TABLA 28 COSTOS DE INVERSIÓN ALTERNATIVA 1 PRECIOS DE MERCADO DE OBRAS GENERALES ................................. 108
TABLA 29 COSTOS DE INVERSIÓN ALTERNATIVA 1 PRECIOS DE MERCADO DE MAQUINARIA Y EQUIPO ........................... 108
TABLA 30 COSTOS DE INVERSIÓN ALTERNATIVA 1 PRECIOS DE MERCADO – ADECUACIÓN VASO 1 .............................. 109
TABLA 31 COSTOS DE INVERSIÓN ALTERNATIVA 1 PRECIOS DE MERCADO ADECUACIÓN VASO 2 ................................ 109
.
.
.
TABLA 34 COSTOS DE INVERSIÓN ALTERNATIVA 2 A PRECIOS DE MERCADO DE OBRAS GENERALES .............................. 111
TABLA 35 COSTOS DE INVERSIÓN ALTERNATIVA 2 PRECIOS DE MERCADO DE MAQUINARIA Y EQUIPO ........................... 112
TABLA 36 COSTOS DE INVERSIÓN ALTERNATIVA 2 PRECIOS DE MERCADO – ADECUACIÓN VASO 1 ............................. 112
TABLA 37 COSTOS DE INVERSIÓN ALTERNATIVA 2 PRECIOS DE MERCADO ADECUACIÓN VASO 2 ................................. 113
.
.
.
TABLA 40 RESUMEN INVERSIÓN INICIAL POR COMPONENTE Y ALTERNATIVAS ................................................................ 114
TABLA 41 COMPARACIÓN VALORES ACTUALES A PRECIOS SOCIALES DE LAS ALTERNATIVAS ......................................... 115
TABLA 42 RESUMEN DE COSTOS DE INVERSIÓN DE ALTERNATIVAS 1 Y 2 ..................................................................... 115
TABLA 43 SELECCIÓN DE ALTERNATIVAS PARA DESARROLLO DEL PROYECTO .................................................................. 116
TABLA 44 RESUMEN COSTOS DE PERSONAL ETAPA OPERATIVA ..................................................................................... 130
TABLA 45 ELEMENTOS REQUERIDOS PARA LA OPERACIÓN. ............................................................................................ 130


Documento
General

TABLA 46 MANTENIMIENTO Y MAQUINARIA PARA LA OPERACIÓN. .................................................................................. 131
TABLA 47 COSTOS DE SEGUROS – IMPUESTOS MAQUINARIA ........................................................................................ 131
TABLA 48 GASTOS Y COSTOS GENERALES DE DIRECCIÓN Y CONTROL AMBIENTAL ......................................................... 131
TABLA 49 COSTOS DE ADECUACIONES VARIAS Y OBRAS RELLENO SANITARIO ............................................................... 132
TABLA 50 PARÁMETROS METEOROLÓGICOS ESTACIÓN 847520 (SPQU) ...................................................................... 139
TABLA 51 PRECIPITACIONES MÁXIMAS EN 24 HORAS ESPERADAS EN FUNCIÓN DEL PERÍODO DE RETORNO. ESTACIÓN ALAR
3. ...................................................................................................................................................................... 153
TABLA 52 RESULTADOS E INTERPRETACIÓN SEV1.WS3 .............................................................................................. 157
TABLA 53 RESULTADOS E INTERPRETACIÓN SEV2.WS3 ............................................................................................. 158
TABLA 55 RESULTADOS E INTERPRETACIÓN SEV4.WS3 .............................................................................................. 160
TABLA 57 CLASIFICACIÓN DE UNIDADES HIDROGEOLÓGICAS. ....................................................................................... 162
TABLA 58 ACTIVIDADES POTENCIALMENTE GENERADORAS DE CONTAMINACIÓN DEL SUBSUELO EN LA ZONA DE ESTUDIO.
......................................................................................................................................................................... 167
.

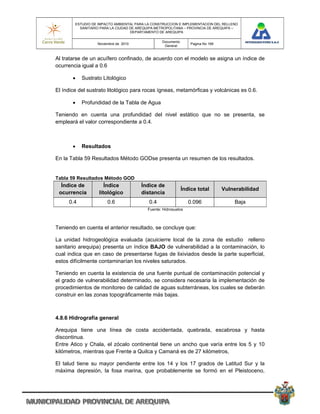

TABLA 59 RESULTADOS MÉTODO GOD ........................................................................................................................ 169
TABLA 60 COORDENADAS DE UBICACIÓN EXPLORACIÓN GEOTÉCNICA .......................................................................... 170
TABLA 61 DATOS ENSAYO DE PERCOLACIÓN SUPERFICIAL ............................................................................................. 172
TABLA 62 DATOS ENSAYO DE PERCOLACIÓN H=2MTS .................................................................................................. 174
TABLA 63 RELACIÓN DE SONDEOS ELÉCTRICOS VERTICALES EJECUTADOS ................................................................... 177
.

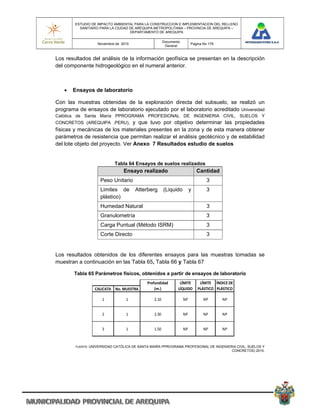

TABLA 64 ENSAYOS DE SUELOS REALIZADOS ............................................................................................................... 179
TABLA 65 PARÁMETROS FÍSICOS, OBTENIDOS A PARTIR DE ENSAYOS DE LABORATORIO ................................................ 179
.
TABLA 66 RESULTADOS ANÁLISIS DE SUELOS. ............................................................................................................. 180
TABLA 67 PARÁMETROS MECÁNICOS OBTENIDOS A PARTIR DE ENSAYOS DE LABORATORIO .......................................... 180

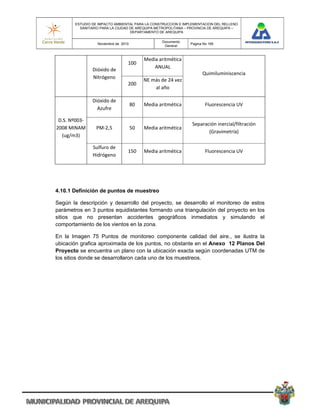

TABLA 68 ESTÁNDARES DE CALIDAD DEL AIRE VIGENTES. ............................................................................................ 184
.

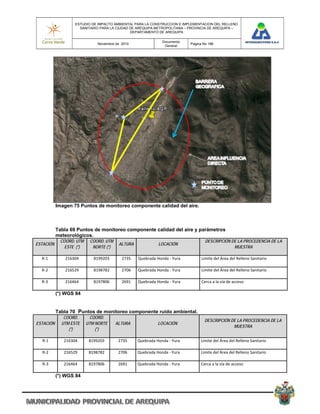

TABLA 69 PUNTOS DE MONITOREO COMPONENTE CALIDAD DEL AIRE Y PARÁMETROS METEOROLÓGICOS. ....................... 186
.
TABLA 70 PUNTOS DE MONITOREO COMPONENTE RUIDO AMBIENTAL. ........................................................................... 186

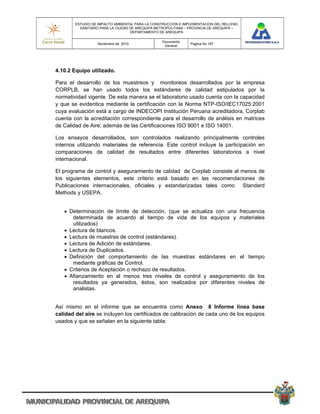

TABLA 71 RELACIÓN DE EQUIPO UTILIZADO PARA LOS MONITOREOS. ............................................................................ 188
TABLA 72 RESULTADOS MUESTREOS LÍNEA BASE AIRE .................................................................................................. 189
TABLA 73 RESULTADOS MUESTREOS LÍNEA BASE AIRE – COMPONENTE RUIDO. ............................................................. 190

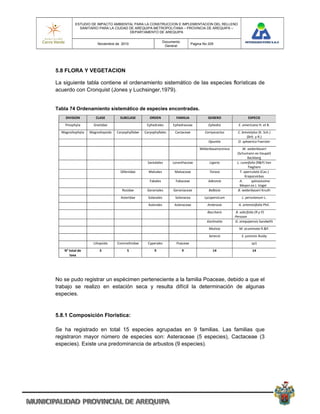

TABLA 74 ORDENAMIENTO SISTEMÁTICO DE ESPECIES ENCONTRADAS. ......................................................................... 205

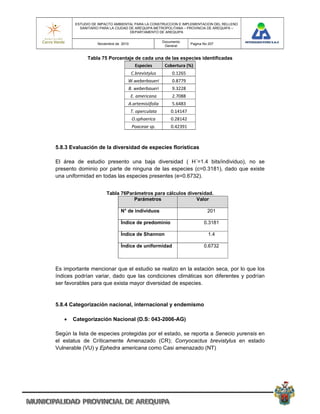

TABLA 75 PORCENTAJE DE CADA UNA DE LAS ESPECIES IDENTIFICADAS ........................................................................ 207
TABLA 76PARÁMETROS PARA CÁLCULOS DIVERSIDAD. .................................................................................................. 207
TABLA 77 ORDENAMIENTO SISTEMÁTICO DE LAS ESPECIES REGISTRADAS ..................................................................... 208
TABLA 78 PARÁMETROS CALCULO DE DIVERSIDAD ........................................................................................................ 209
TABLA 79 ESPECIES REPTILES IDENTIFICADAS ............................................................................................................. 210
.
TABLA 80 POBLACIÓN POR DISTRITOS SEGÚN INEI 2007 .......................................................................................... 217
.
TABLA 81 CARACTERÍSTICAS POBLACIONALES MPA ..................................................................................................... 218
TABLA 82 EDADES POR DISTRITO DEL ÁREA DE INFLUENCIA INDIRECTA ........................................................................ 219
TABLA 83 CARACTERÍSTICAS SISTEMA EDUCATIVO MPA ............................................................................................. 220
TABLA 84 POBLACIÓN ANALFABETA Y TASA DE ANALFABETISMO POR SEXO, 2005 ....................................................... 222
TABLA 85 TASA DE NATALIDAD, ESPERANZA DE VIDA FEMENINA Y TASA DE FECUNDIDAD, 1995-2015 ........................ 223
TABLA 86 POBLACIÓN SEGÚN CONDICIÓN DE TENENCIA DE UN SEGURO DE SALUD ........................................................ 223
TABLA 87 RELACIÓN DE NACIDOS VIVOS POR SEXO Y POR DISTRITO DE NACIMIENTO .................................................... 224
TABLA 88 PRODUCTO BRUTO INTERNO, 2006 ............................................................................................................. 226
TABLA 89 DISTRIBUCIÓN DE LA PEA OCUPADA SEGÚN CATEGORÍA OCUPACIONAL .......................................................... 227
TABLA 90 DISTRIBUCIÓN DE LA PEA OCUPADA SEGÚN ACTIVIDAD. .............................................................................. 227
TABLA 91 DISTRIBUCIÓN DE LA PEA OCUPADA SEGÚN RANGO DE EDAD ....................................................................... 228
TABLA 92 DISTRIBUCIÓN DE LA PEA OCUPADA SEGÚN NIVEL EDUCATIVO ...................................................................... 228
.
TABLA 93 INGRESOS LABORALES DE LA PEA OCUPADA ................................................................................................ 228
TABLA 94 DISTRIBUCIÓN DE LA PEA OCUPADA POR RANGO DE INGRESOS (S/.) ........................................................... 228
TABLA 95 TIPO DE ÁREA DISTRITO DE YURA ................................................................................................................ 234


Documento
General

TABLA 96 ACTIVIDAD ECONÓMICA DE LA POBLACIÓN ................................................................................................... 239
TABLA 97 SERVICIOS CON LOS QUE CUENTA EL DISTRITO DE YURA .............................................................................. 239
TABLA 98 EDUCACIÓN POBLACIÓN DE YURA ................................................................................................................. 239
TABLA 99 NIVEL DE EDUCACIÓN POBLACIÓN YURA ....................................................................................................... 239
TABLA 100 POBLACIÓN CON SEGUROS DE SALUD. ....................................................................................................... 240
TABLA 101 CRITERIOS PARA CALIFICACIÓN DE IMPACTOS AMBIENTALES ....................................................................... 247
TABLA 102 RANGOS DE CALIFICACIÓN POR VARIABLE DE CALIFICACIÓN. ..................................................................... 248
TABLA 103 DESCRIPCIÓN DE LA ETAPAS Y ACTIVIDADES DEL PROYECTO ....................................................................... 252
TABLA 104 MODELO MATRIZ DE IDENTIFICACIÓN Y EVALUACIÓN DE IMPACTO AMBIENTAL............................................ 257
TABLA 105 MATRIZ DE IDENTIFICACIÓN DE IMPACTO AMBIENTAL. ............................................................................... 258
TABLA 106 IMPACTOS AMBIENTALES POR ETAPA........................................................................................................... 259
TABLA 107 RESUMEN DE IMPACTOS IDENTIFICADOS POR ACTIVIDAD. .......................................................................... 260
TABLA 108 RESUMEN DE IMPACTOS IDENTIFICADOS. .................................................................................................. 261
TABLA 109 RESUMEN DE IMPACTOS IDENTIFICADOS SEGÚN DIMENSIÓN DE EVALUACIÓN ............................................. 262
TABLA 110 RESUMEN DE IMPACTOS IDENTIFICADOS SEGÚN COMPONENTE. .................................................................. 262
TABLA 111 IMPACTOS AMBIENTALES IDENTIFICADOS SEGÚN ELEMENTO DE EVALUACIÓN .............................................. 263
TABLA 112 DESCRIPCIÓN DE IMPACTOS AMBIENTALES ENCONTRADOS. ........................................................................ 264
.
TABLA 113 RESULTADOS DE LA EVALUACIÓN DE IMPACTO AMBIENTAL. ........................................................................ 269
TABLA 114 IMPACTOS AMBIENTALES SIGNIFICATIVOS. ................................................................................................ 270
TABLA 115 IMPACTOS AMBIENTALES SIGNIFICATIVOS SEGÚN DIMENSIÓN ..................................................................... 271
TABLA 116 IMPACTOS AMBIENTALES SIGNIFICATIVOS SEGÚN COMPONENTE .................................................................. 271
TABLA 117 IMPACTOS AMBIENTALES SIGNIFICATIVOS SEGÚN ELEMENTO ..................................................................... 272
.
TABLA 118 LISTA FICHAS DEL PMA POR ETAPA ............................................................................................................ 277
TABLA 119 CRONOGRAMA DE MONITOREO Y CONTROL DEL PROYECTO. ........................................................................ 338

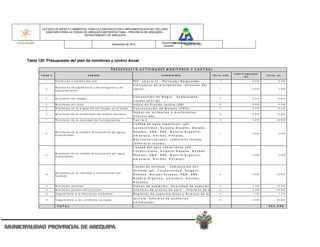

TABLA 120 PRESUPUESTO DEL PLAN DE MONITOREO Y CONTROL ANUAL. ..................................................................... 339


Documento
General

LISTA DE GRAFICOS
GRAFICO 1 ETAPAS PARA EL DESARROLLO DEL EIA ....................................................................................................... 27
GRAFICO 2 ESQUEMA PARA EL DESARROLLO DEL EIA ................................................................................................... 30
GRAFICO 3 MANEJO INTEGRAL DE RESIDUOS SÓLIDOS. ................................................................................................ 47
GRAFICO 4 DISTANCIAS DE DISTRITOS A CADA PROYECTO. .......................................................................................... 56
GRAFICO 5 ETAPAS PARA EL DESARROLLO DEL PROYECTO. ............................................................................................. 56
GRAFICO 6 GENERACIÓN DE RESIDUOS POR DISTRITO AÑO 2010 ................................................................................ 64
GRAFICO 7 GENERACIÓN DE RESIDUOS POR DISTRITO DE MANERA PORCENTUAL. .......................................................... 65
GRAFICO 8 PRODUCCIÓN DE LIXIVIADOS EN EL RELLENO SANITARIO DE LA MPA ........................................................... 83
GRAFICO 9 GENERACIÓN DE GAS EN EL RELLENO SANITARIO. ........................................................................................ 84
GRAFICO 10 ESQUEMA PARA EL DESARROLLO DE LOS ESTUDIOS Y DISEÑOS DEL PROYECTO.......................................... 90
GRAFICO 11 ESQUEMA CONSTRUCTIVO DEL PROYECTO. ............................................................................................... 91
.
GRAFICO 12 ORGANIGRAMA DEL PERSONAL PARA LA OPERACIÓN DEL RELLENO SANITARIO. ........................................ 117
.
GRAFICO 13 PROCESO OPERATIVO DEL RELLENO SANITARIO. ...................................................................................... 119
GRAFICO 14 PROCEDIMIENTO OPERATIVO .................................................................................................................. 122
GRAFICO 15 DIAGRAMA DE FLUJO PROCESO DE CONSTRUCCIÓN DE CELDA DIARIA .................................................... 127
GRAFICO 16 PRECIPITACIÓN MEDIA MENSUAL (FUENTE ESTACIÓN METEOROLÓGICA 847520-SPQU .......................... 140
GRAFICO 17 TEMPERATURA MEDIA MÁXIMA Y MÍNIMA – FUENTE ESTACIÓN METEOROLÓGICA . SERIE DE DATOS
CORRESPONDIENTE AL PERIODO 1990-2010 ..................................................................................................... 140
GRAFICO 18 DISTRIBUCIÓN DE LA PRECIPITACIÓN Y EVAPORACIÓN EN ALAR 3 - PERÍODO 1990-2010..................... 151
GRAFICO 19 DISTRIBUCIÓN DE LAS PRECIPITACIONES MÁXIMAS MENSUALES HISTÓRICAS EN 24 HORAS. PERÍODO
1990-2010 ...................................................................................................................................................... 152
GRAFICO 20 MODELO DE INTERPRETACIÓN SEV1.WS3 .............................................................................................. 158
.
GRAFICO 21 MODELO DE INTERPRETACIÓN SEV2.WS3 ............................................................................................ 159
.
GRAFICO 22 MODELO DE INTERPRETACIÓN SEV3.WS3 ............................................................................................. 160
.
GRAFICO 23 MODELO DE INTERPRETACIÓN SEV4.WS3 ............................................................................................ 161
.
GRAFICO 24 MODELO DE INTERPRETACIÓN SEV5.WS3 ............................................................................................. 162
.
GRAFICO 25 UNIDADES HIDROGEOLÓGICAS – PERFIL NO. 1 Y 2 ................................................................................. 163
GRAFICO 26 UNIDADES HIDROGEOLÓGICAS – PERFIL NO. 4 Y 5 ................................................................................. 163
GRAFICO 27 CURVA DE ABATIMIENTO ENSAYO DE PERCOLACIÓN NO 1 VS TIEMPO TÍPICO DE LOS SUELOS EVALUADOS. 173
GRAFICO 28 CURVA DE ABATIMIENTO ENSAYO DE PERCOLACIÓN NO 2 VS TIEMPO TÍPICO DE LOS SUELOS EVALUADOS. 174
GRAFICO 29 RESULTADOS LÍNEA BASE AIRE (PM 10 – PM 2,5 Y NO2) ...................................................................... 190
GRAFICO 30 RESULTADOS LÍNEA BASE AIRE (CO) ...................................................................................................... 191
GRAFICO 31 RESULTADO LÍNEA BASE AIRE – RUIDO AMBIENTAL. ................................................................................ 191
GRAFICO 32. COMPOSICIÓN POR ESTRATOS DEL ÁREA DE TRABAJO. ............................................................................ 206
GRAFICO 33 COMPOSICIÓN FLORÍSTICA DEL ÁREA DE ESTUDIO .................................................................................. 206
GRAFICO 34 NÚMERO DE ESPECIES DE AVES POR FAMILIA REGISTRADO EN EL ÁREA DEL PROYECTO. ............................ 209
GRAFICO 35 ESQUEMA DE PLAN DE PARTICIPACIÓN CIUDADANA. ................................................................................. 243
GRAFICO 36 ESQUEMA DE TRABAJO DEL PLAN DE PARTICIPACIÓN CIUDADANA. ........................................................... 244
GRAFICO 37 MAPA DE ACTORES DEL PROYECTO. ......................................................................................................... 246
GRAFICO 38 ETAPAS DEL PROYECTO PARA EVALUACIÓN .............................................................................................. 252
GRAFICO 39 IMPACTOS AMBIENTALES TOTALES POR ETAPA. ....................................................................................... 259
.
GRAFICO 40 CUANTIFICACIÓN DE IMPACTOS POR ACTIVIDAD DESARROLLADA .............................................................. 260
GRAFICO 41 IMPACTOS AMBIENTALES IDENTIFICADOS SEGÚN DIMENSIÓN DE EVALUACIÓN. ........................................ 262
GRAFICO 42 IMPACTOS AMBIENTALES IDENTIFICADOS SEGÚN COMPONENTE. .............................................................. 263
GRAFICO 43 IMPACTOS AMBIENTALES SIGNIFICATIVOS SEGÚN DIMENSIÓN ................................................................. 271
GRAFICO 44 IMPACTOS AMBIENTALES SIGNIFICATIVOS SEGÚN COMPONENTE ............................................................... 272

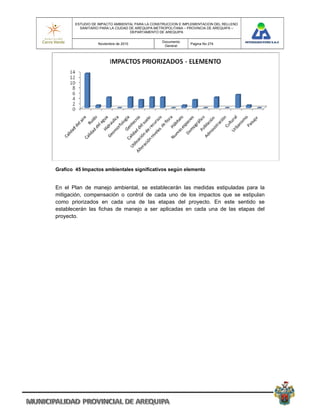

GRAFICO 45 IMPACTOS AMBIENTALES SIGNIFICATIVOS SEGÚN ELEMENTO .................................................................... 273
GRAFICO 46 ESQUEMA DE CIERRE Y CLAUSURA DEL PROYECTO. .................................................................................. 355


Documento
General

LISTA IMÁGENES

IMAGEN 1 - MAPA GEOGRÁFICO AREQUIPA .................................................................................................................... 20
IMAGEN 2 PLANO DE AREQUIPA .................................................................................................................................... 40
.
IMAGEN 3 PREDIO PARA EL DESARROLLO DEL PROYECTO. ............................................................................................. 42
IMAGEN 4 ZONA ACTUAL DE DISPOSICIÓN FINAL .......................................................................................................... 42

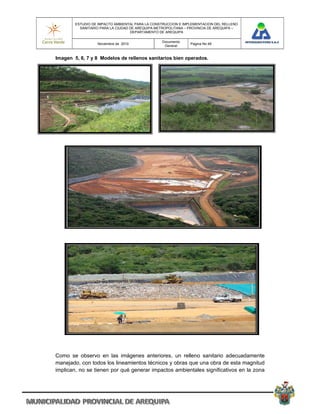

IMAGEN 5, 6, 7 Y 8 MODELOS DE RELLENOS SANITARIOS BIEN OPERADOS. .................................................................. 48
IMAGEN 9 ASPECTO DEL PREDIO PARA EL DESARROLLO DEL PROYECTO.......................................................................... 50
IMAGEN 10 VÍA DE COMUNICACIÓN ENTRE ESTACIÓN DE TRANSFERENCIA Y RELLENO SANITARIO .................................. 51
IMAGEN 11 VÍAS INTERNAS DE ACCESO A LA ZONA DE DISPOSICIÓN ACTUAL ................................................................ 51
IMAGEN 12 LÍMITES DEL TERRENO DEL PROYECTO ........................................................................................................ 53
IMAGEN 13 ÁREA DE INFLUENCIA DIRECTA DEL PROYECTO. ........................................................................................... 54
.
IMAGEN 14 ZONA DE INFLUENCIA DIRECTA – VISTA SATELITAL .................................................................................... 54
.
IMAGEN 15 DISTRIBUCIÓN DE VASOS DE DISPOSICIÓN ................................................................................................. 74
IMAGEN 16 Y 17 DESCAPOTE Y EXCAVACIÓN DE UN TERRENO PARA RELLENO SANITARIO ................................................. 94
IMAGEN 18 PERFIL DE LA BASE DEL RELLENO................................................................................................................ 94
IMAGEN 19 Y 20 MATERIAL PARA LA EXCAVACIÓN EN EL PREDIO ................................................................................... 95
IMAGEN 21 Y 22 IMPERMEABILIZACIÓN DEL TERRENO CON GEOMEMBRANA. ................................................................... 96
IMAGEN 23 Y 24 INSTALACIÓN DE GEOMEMBRANA EN LA BASE DEL RELLENO SANITARIO. ............................................... 96
IMAGEN 25 Y 26 IMPERMEABILIZACIÓN DE TALUDES .................................................................................................... 97
IMAGEN 27 Y 28 CONSTRUCCIÓN DE FILTROS PARA LIXIVIADOS ..................................................................................... 98
IMAGEN 29 Y 30 LAGUNAS PARA LIXIVIADOS Y CHIMENEAS PARA EVACUACIÓN DE GASES ............................................ 102
IMAGEN 31 CHIMENEA PARA LA EXTRACCIÓN DE GASES. .............................................................................................. 103
.
IMAGEN 32 DESARROLLO DE LAS ETAPAS DEL RELLENO SANITARIO .............................................................................. 107
IMAGEN 33 Y 34. INICIO DE OPERACIÓN DE UN RELLENO SANITARIO. ........................................................................... 119
IMAGEN 35 Y 36 OPERACIÓN DE UN RELLENO SANITARIO. ........................................................................................... 120
IMAGEN 37 PROCESO DE CONSTRUCCIÓN CELDA DIARIA ............................................................................................ 125
IMAGEN 38 PROCESO DE CONSTRUCCIÓN DE CELDA DIARIA ....................................................................................... 126
IMAGEN 39 ESQUEMA DE UN RELLENO SANITARIO TÍPICO CLAUSURADO. ....................................................................... 133
IMAGEN 40 Y 41 COLOCACIÓN DE PUNTOS DE CONTROL. ............................................................................................ 136
IMAGEN 42,43 Y 44 ASPECTO GENERAL DEL PREDIO. .................................................................................................. 137
IMAGEN 45 Y 46 AFLORAMIENTO DE LAS FORMACIONES CHILI Y SENCCA ................................................................... 144
.
IMAGEN 47 Y 48 MATERIALES DE FLUJO ...................................................................................................................... 144
IMAGEN 49 Y 50 COLINAS DE POCA ALTITUD. ............................................................................................................. 147
IMAGEN 51 SUPERFICIE LIGERAMENTE ONDULADA CON PENDIENTES BAJAS DEL 3 %. .................................................. 147
IMAGEN 52 Y 53 UNIDAD CORRESPONDIENTE A LA LADERA. ........................................................................................ 148
IMAGEN 54 MAPA DE CALIFICACIÓN DE PROVINCIAS SEGÚN NIVELES DE PELIGROS VOLCÁNICOS. ................................. 149
IMAGEN 55 VIENTOS TRANSPORTANDO EL MATERIAL. ................................................................................................ 150
IMAGEN 56 FORMACIÓN DE CÁRCAVAS ........................................................................................................................ 150
IMAGEN 57 EQUIPOS PARA EL DESARROLLO DE SONDEOS GEOELECTRICOS. ................................................................ 156
IMAGEN 58 Y 59 TOMA DE PUNTOS Y DESARROLLO DE SONDEOS GEO ELÉCTRICOS. ..................................................... 157
IMAGEN 60 CICLO HIDROGEOLÓGICO ......................................................................................................................... 164
IMAGEN 61 MODELO GOD ......................................................................................................................................... 168
.
IMAGEN 62 Y 63 OBSERVACIÓN Y TOMA DE MUESTRAS Y ANÁLISIS DE SUELOS. .......................................................... 171
IMAGEN 64 Y 65 EJECUCIÓN DE UNA PRUEBA DE PERCOLACIÓN SOBRE SUELOS SUPERFICIALES. ................................. 172
IMAGEN 66 ARREGLO SCHLUMBERGER ........................................................................................................................ 176
IMAGEN 67 EQUIPO SYSCAL JUNIOR RESISTIVITY METER .......................................................................................... 177
IMAGEN 68 LOCALIZACIÓN DE SEV´S ........................................................................................................................ 178


Documento
General

IMAGEN 69 Y 70 EJECUCIÓN DE SONDEOS EN EL ÁREA DE ESTUDIO ............................................................................. 178
IMAGEN 71 DEPÓSITOS NO CONSOLIDADOS ................................................................................................................ 181
IMAGEN 72 MATERIALES ANDESÍTICOS Y BASALTICOS ................................................................................................ 181

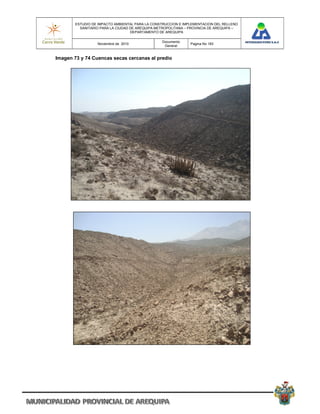

IMAGEN 73 Y 74 CUENCAS SECAS CERCANAS AL PREDIO .............................................................................................. 183
IMAGEN 75 PUNTOS DE MONITOREO COMPONENTE CALIDAD DEL AIRE. ......................................................................... 186
IMAGEN 76 CALIDAD DE AIRE – ESTACIÓN: R-1 ........................................................................................................ 188
IMAGEN 77 RUIDO AMBIENTAL – ESTACIÓN: R-1 ...................................................................................................... 189
IMAGEN 78 Y 79 ASPECTO GENERAL DEL PEDIO – ZONA ACTUAL DE DISPOSICIÓN. ...................................................... 192
IMAGEN 80 Y 81 EXCAVACIONES ACTUALES EN EL SITIO PARA EL DESARROLLO DEL PROYECTO ..................................... 193
IMAGEN 82 MEDICIÓN DE LA COBERTURA DE WEBERBAUEROCEREUS WEBERBAUERI..................................................... 196
IMAGEN 83 MONITOREO DE AVES, MEDIANTE EL USO DE BINOCULARES ....................................................................... 197
IMAGEN 84 MONITOREO DE REPTILES, BÚSQUEDA DE GUARIDAS. ................................................................................. 198
IMAGEN 85 ESTABLECIMIENTO DE LA SUB PARCELA PARA EL ESTRATO HERBÁCEO Y PLANTAS MENORES DE 30CM. .......... 199
IMAGEN 86 ESTABLECIMIENTO DE LA SUB-PARCELA PARA EL ESTRATO ARBUSTIVO. ....................................................... 200
IMAGEN 87 . WEBEBAUEROCEREUS WEBERBAUERI ....................................................................................................... 211
IMAGEN 88 CORRYOCACTUS BREVISTYLUS .................................................................................................................. 211
IMAGEN 89.. TARASA OPERCULATA .............................................................................................................................. 212
IMAGEN 90. EPHEDRA AMERICANA ............................................................................................................................... 212
IMAGEN 91 ADESMIA SPINOSISSIMA ............................................................................................................................ 213
IMAGEN 921. LYCOPERSICUM SCULENTUM ................................................................................................................... 213
IMAGEN 93 INDIVIDUOS DE SICALIS OLIVASCENS POSADOS EN UNA PLANTA DE WEBERBAUEROCEREUS WEBERBAUERI. 214
IMAGEN 94 INDIVIDUO DE MUSCISAXICOLA RUFIVERTEX, CERCA AL ÁREA DE DISPOSICIÓN ACTUAL. ............................ 214
IMAGEN 95. ATHENE CUNICULARIA “LECHUZA DE LOS ARENALES” REGISTRADA EN EL ÁREA BAJA DE LA ZONA DE ESTUDIO.
......................................................................................................................................................................... 215
.
IMAGEN 96. MICROLOPHUS PERUVIANUS. .................................................................................................................... 215
IMAGEN 97 BAÑOS TERMALES EN EL DISTRITO DE YURA ............................................................................................. 235
.
IMAGEN 98 UBICACIÓN DISTRITO DE YURA ................................................................................................................ 236
.
IMAGEN 99 UBICACIÓN DE FUTURAS INVASIONES. ...................................................................................................... 237

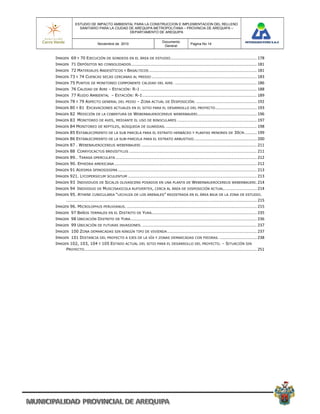

IMAGEN 100 ZONA DEMARCADAS SIN NINGÚN TIPO DE VIVIENDA ................................................................................ 237

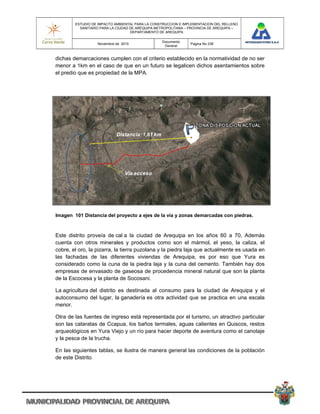

IMAGEN 101 DISTANCIA DEL PROYECTO A EJES DE LA VÍA Y ZONAS DEMARCADAS CON PIEDRAS. ................................. 238
IMAGEN 102, 103, 104 Y 105 ESTADO ACTUAL DEL SITIO PARA EL DESARROLLO DEL PROYECTO. – SITUACIÓN SIN
PROYECTO ......................................................................................................................................................... 251
.


Documento
General

LISTA FICHAS PMA

FICHA PMA NO 1 LOCALIZACIÓN, INSTALACIÓN DE CAMPAMENTOS Y CONSTRUCCIÓN DE
INFRAESTRUCTURA BÁSICA DE SERVICIOS ................................................................................. 279
FICHA PMA NO 2 MANEJO DE MOVIMIENTOS DE TIERRA Y EXCAVACIONES. ................................ 281
FICHA PMA NO 3 MANEJO, CARGUE Y TRANSPORTE DE MATERIALES DE EXCAVACIÓN. ................ 283

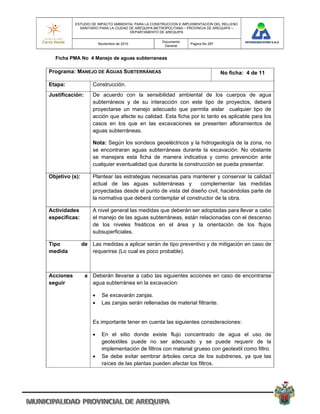

FICHA PMA NO 4 MANEJO DE AGUAS SUBTERRANEAS .................................................................... 286

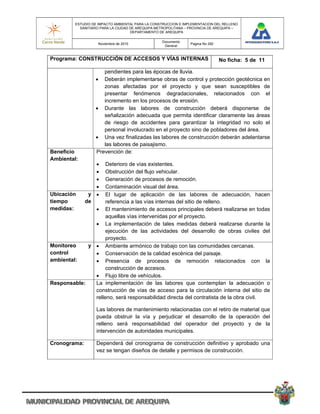

FICHA PMA NO 5 CONSTRUCCIÓN DE ACCESOS Y VÍAS INTERNAS. ............................................... 289

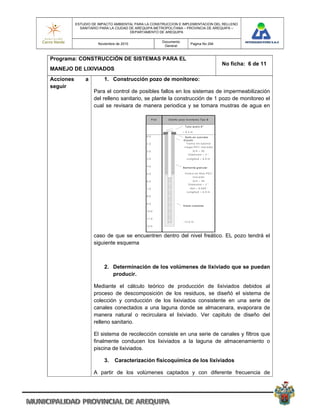

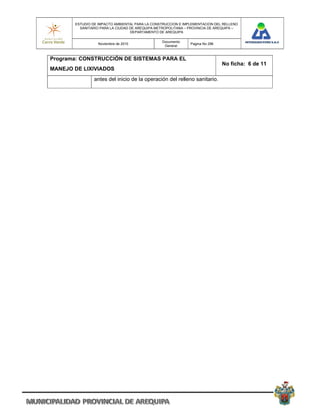

FICHA PMA NO 6 CONSTRUCCIÓN DEL SISTEMA PARA EL MANEJO DE LIXIVIADOS. ...................... 292

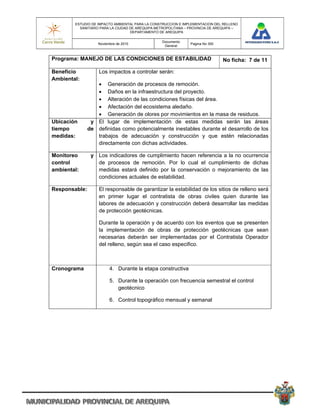

FICHA PMA NO 7 MANEJO DE CONDICIONES DE ESTABILIDAD. ..................................................... 296

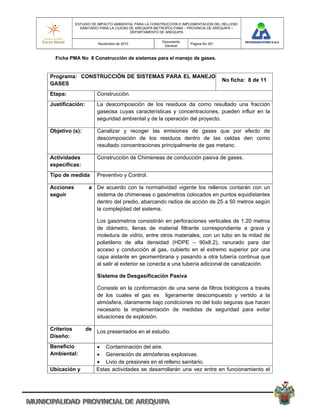

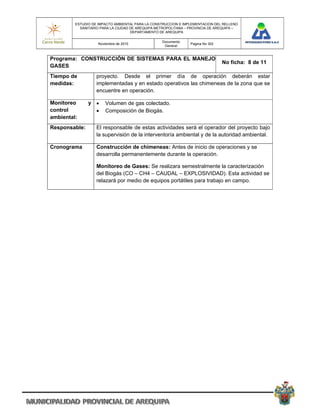

FICHA PMA NO 8 CONSTRUCCIÓN DE SISTEMAS PARA EL MANEJO DE GASES. .............................. 300

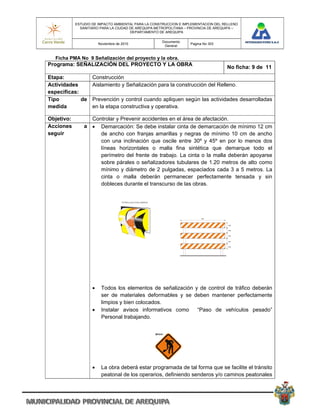

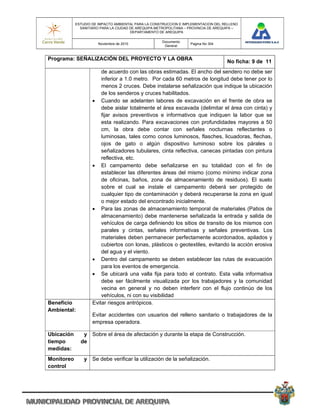

FICHA PMA NO 9 SEÑALIZACIÓN DEL PROYECTO Y LA OBRA. ......................................................... 302

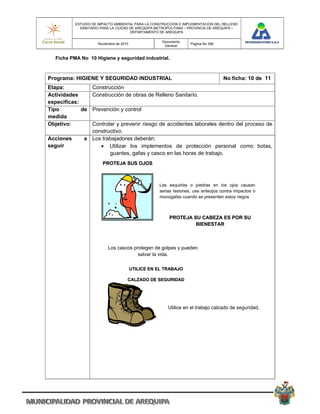

FICHA PMA NO 10 HIGIENE Y SEGURIDAD INDUSTRIAL. ................................................................ 305
FICHA PMA NO 11 GESTIÓN SOCIAL Y PARTICIPACIÓN CIUDADANA .............................................. 307

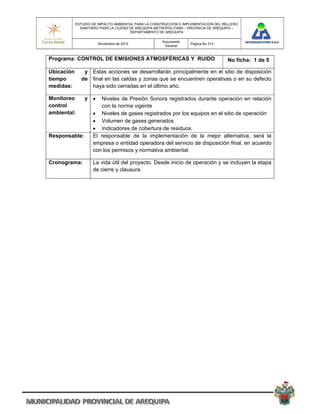

FICHA PMA NO 12 CONTROL DE EMISIONES ATMOSFÉRICAS Y RUIDO. ......................................... 310
FICHA PMA NO 13 MANEJO DE FAUNA Y CONTROL DE VECTORES. ................................................. 313

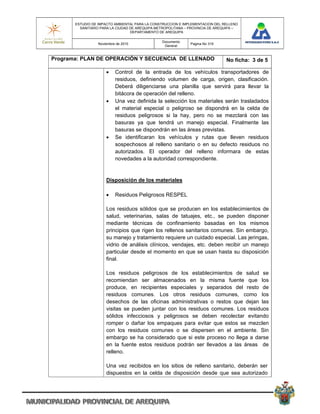

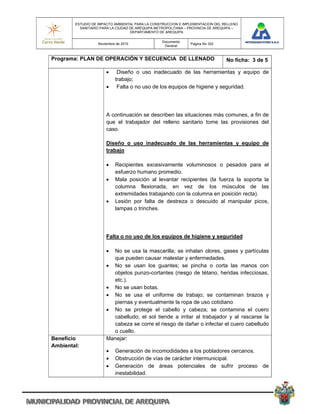

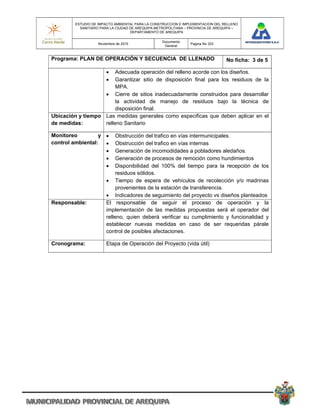

FICHA PMA NO 14 PLAN DE OPERACIÓN Y SECUENCIA DE LLENADO.............................................. 315

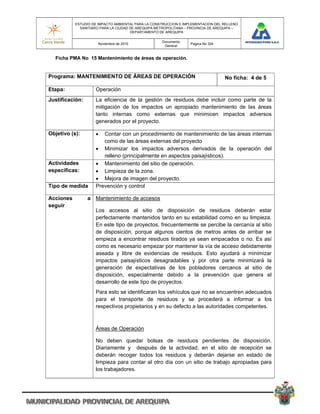

FICHA PMA NO 15 MANTENIMIENTO DE ÁREAS DE OPERACIÓN. .................................................... 323

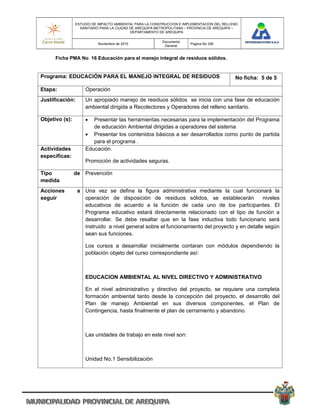

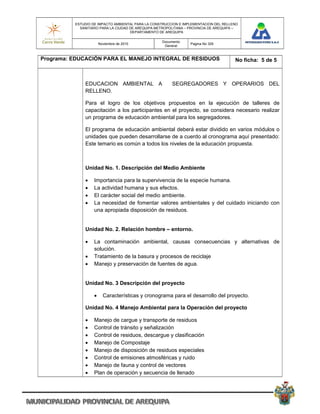

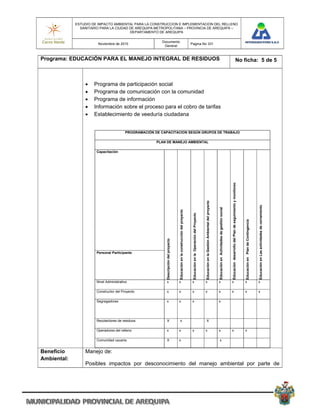

FICHA PMA NO 16 EDUCACIÓN PARA EL MANEJO INTEGRAL DE RESIDUOS SÓLIDOS. .................. 325

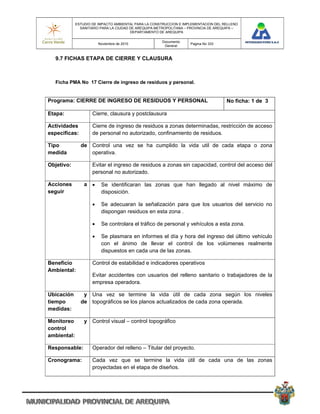

FICHA PMA NO 17 CIERRE DE INGRESO DE RESIDUOS Y PERSONAL. ............................................ 332

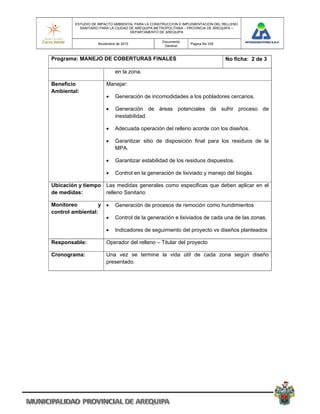

FICHA PMA NO 18 MANEJO DE COBERTURAS FINALES. .................................................................. 333

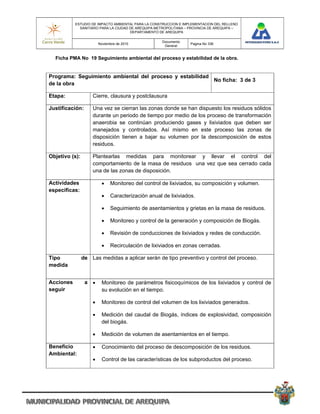

FICHA PMA NO 19 SEGUIMIENTO AMBIENTAL DEL PROCESO Y ESTABILIDAD DE LA OBRA. .......... 335


Documento
General

LISTA FICHAS DE MONITOREO Y CONTROL

FICHA DE MONITOREO NO 1 PARTÍCULAS Y CALIDAD DEL AIRE. ...................................................... 341
FICHA DE MONITOREO NO 2 MONITOREO DE PARÁMETROS CLIMATOLÓGICOS Y DE PRECIPITACIONES
..................................................................................................................................................... 342
FICHA DE MONITOREO NO 3 MONITOREO DEL BIOGÁS .................................................................... 343
.
FICHA DE MONITOREO NO 4 MONITOREO DEL RUIDO ..................................................................... 344
FICHA DE MONITOREO NO 5 MONITOREO DE LA MIGRACIÓN DEL BIOGÁS EN EL SUELO ................ 345
FICHA DE MONITOREO NO 6 MONITOREO DE LA ESTABILIDAD DEL RELLENO SANITARIO ............... 346
FICHA DE MONITOREO NO 7 MONITOREO DE LA DENSIDAD DE COMPACTACIÓN ............................ 347
FICHA DE MONITOREO NO 8 MONITOREO DE LA CALIDAD FISICOQUÍMICA DE AGUAS
SUPERFICIALES. .......................................................................................................................... 348
.
FICHA DE MONITOREO NO 9 MONITOREO DE LA CALIDAD FISICOQUÍMICA DEL AGUA SUBTERRÁNEA
..................................................................................................................................................... 349

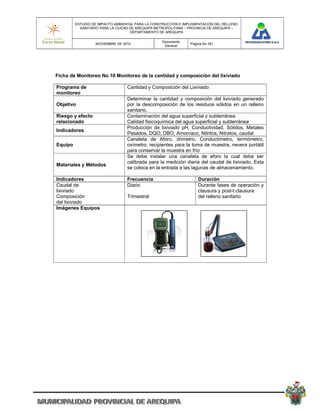

FICHA DE MONITOREO NO 10 MONITOREO DE LA CANTIDAD Y COMPOSICIÓN DEL LIXIVIADO ...... 350
FICHA DE MONITOREO NO 11 MONITOREO VECTORES .................................................................... 351
FICHA DE MONITOREO NO 12 MONITOREO GESTIÓN DEL PROYECTO .............................................. 352

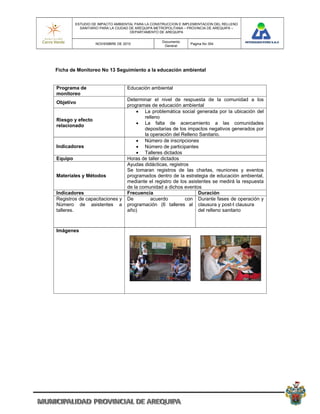

FICHA DE MONITOREO NO 13 SEGUIMIENTO A LA EDUCACIÓN AMBIENTAL .................................... 353

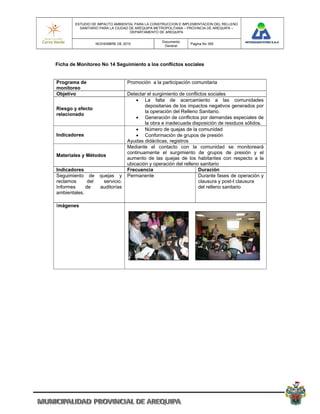

FICHA DE MONITOREO NO 14 SEGUIMIENTO A LOS CONFLICTOS SOCIALES ................................... 354


Documento
General

CAPITULO 1

1. ASPECTOS GENERALES DEL PROYECTO

INTRODUCCION

Los Residuos Sólidos Municipales (RSM), conocidos comúnmente como basura, están
compuestos por residuos orgánicos (producto de la comercialización, el transporte, la
elaboración de los alimentos y excedentes de comida y restos de material vegetal),
papel, cartón, madera y en general materiales biodegradables e inorgánicos como,
vidrio, plástico, metales y material inerte. Los RSM provienen de las actividades que se
desarrollan en el ámbito doméstico, sitios y servicios públicos, demoliciones,
construcciones, establecimientos comerciales y de servicios, así como de residuos
industriales que no se deriven de sus procesos. El efecto ambiental más evidente del
manejo inadecuado de los RSM lo constituye el deterioro estético de las ciudades, así
como del paisaje natural, tanto urbano como rural, con la consecuente de evaluación,
tanto de los predios donde se localizan los botaderos como de las áreas vecinas por el
abandono y la acumulación de basura, siendo uno de los efectos fácilmente
observados por la población, sin embargo, de los efectos ambientales más serios, es
la contaminación del suelo y cuerpos de agua, ocasionada por el vertimiento directo de
los RSM, así como por la infiltración en el suelo del lixiviado (producto de la
descomposición de la fracción orgánica contenida en los residuos y mezclada muchas
veces con otros residuos de origen químico).

Resulta paradójico que en la naturaleza los procesos biológicos sean cíclicos, además
de ser altamente eficientes en el empleo de energía, mientras que la mayoría de los
procesos productivos que desarrollan los seres humanos sean lineales y consuman y
desperdicien grandes cantidades de energía, agua y materiales. Estos procesos
antropogénicos, incluyendo todos aquellos en los que se generan residuos y la
disposición final de éstos, contribuyen a provocar todos los fenómenos adversos a la
vida en el planeta, donde sobresalen el cambio climático global y el deterioro de la
capa de ozono que tantos estragos causan.

Los rellenos sanitarios han sido y continuarán siendo en el futuro próximo, elementos
esenciales de los sistemas de manejo integral de los RSM, siempre y cuando se
ubiquen en lugares apropiados, se diseñen, construyan, operen, clausuren,
mantengan y se utilicen de manera segura y ambientalmente adecuada.

En este sentido la Municipalidad Provincial de Arequipa tiene en la actualidad grandes
retos para el desarrollo de adecuados sistemas que lleven a un manejo integral de sus


Documento
General

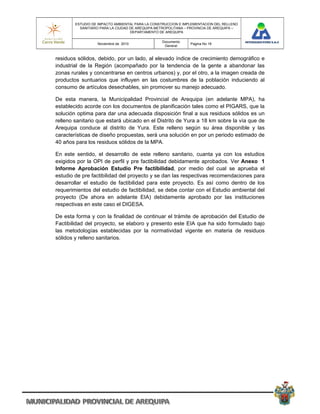

residuos sólidos, debido, por un lado, al elevado índice de crecimiento demográfico e
industrial de la Región (acompañado por la tendencia de la gente a abandonar las
zonas rurales y concentrarse en centros urbanos) y, por el otro, a la imagen creada de
productos suntuarios que influyen en las costumbres de la población induciendo al
consumo de artículos desechables, sin promover su manejo adecuado.

De esta manera, la Municipalidad Provincial de Arequipa (en adelante MPA), ha
establecido acorde con los documentos de planificación tales como el PIGARS, que la
solución optima para dar una adecuada disposición final a sus residuos sólidos es un
relleno sanitario que estará ubicado en el Distrito de Yura a 18 km sobre la vía que de
Arequipa conduce al distrito de Yura. Este relleno según su área disponible y las
características de diseño propuestas, será una solución en por un periodo estimado de
40 años para los residuos sólidos de la MPA.

En este sentido, el desarrollo de este relleno sanitario, cuanta ya con los estudios
exigidos por la OPI de perfil y pre factibilidad debidamente aprobados. Ver Anexo 1
Informe Aprobación Estudio Pre factibilidad, por medio del cual se aprueba el
estudio de pre factibilidad del proyecto y se dan las respectivas recomendaciones para
desarrollar el estudio de factibilidad para este proyecto. Es así como dentro de los
requerimientos del estudio de factibilidad, se debe contar con el Estudio ambiental del
proyecto (De ahora en adelante EIA) debidamente aprobado por las instituciones
respectivas en este caso el DIGESA.

De esta forma y con la finalidad de continuar el trámite de aprobación del Estudio de
Factibilidad del proyecto, se elaboro y presento este EIA que ha sido formulado bajo
las metodologías establecidas por la normatividad vigente en materia de residuos
sólidos y relleno sanitarios.


Documento
General

1.2 GENERALIDADES

El departamento de Arequipa se encuentra situado en la zona sur-oriente del país,
está dividido en 8 provincias (Arequipa, Camaná, Caraveli, Castilla, Caylloma,
Condesuyos, Islay y la Unión) y 107 distritos, limita por el sur con Moquegua; por el
norte con Ica, Ayacucho y Apurímac; por el este con Cusco y Puno y por el Oeste con
el Océano Pacífico, cuenta con una superficie de 63,345 km2 aproximadamente.
Todo el departamento tiene una población estima de más de 1 millón de habitantes y
en la capital Arequipa se encuentran un total de 670.000 habitantes aproximadamente,
es decir casi el 70% de la población se encuentra en la ciudad. La ciudad de Arequipa
es considerada la segunda ciudad del Perú;

La ciudad de Arequipa está ubicada a 2,360 m sobre el nivel del mar, al pie de tres
nevados: Chachani, Misti y Pichu pichu, el volcán Misti tiene una altitud de
5,500msobre el nivel del mar. El clima es seco, límpido, con más de 300 días de sol al
año, con temperaturas que no suben de 25 grados y muy rara vez bajan de los 10,
Arequipa también es conocida como la ciudad del Eterno Cielo Azul.

El territorio de Arequipa es accidentado y se caracteriza por las gruesas capas de lava
volcánica que recubren grandes extensiones de su sector interandino. Presenta
profundos cañones como los formados por los ríos Ocoña y Majes, que se oponen a
mesetas de altitudes medias como La Joya y otras de gran altitud como por ejemplo la
Pampa de Arrieros y aquellas que existen por las zonas de Chivay, Huambo y
Pichucolla. Se observan igualmente conos volcánicos que emergen por encima de las
mesetas formando nevados como el Misti, Chachani, Ampato, Mismi, Solimana y
Coropuna. En oposición a estas altas cumbres, existen profundos e imponente
cañones como los de Majes, Colca, Sihuas y Ocoña, donde pueden observarse
claramente importantes aspectos de la evolución geológica de su territorio.

Arequipa es la segunda ciudad del Perú en cuanto a número de habitantes (3% del
total nacional), aunque muy lejos de Lima Metropolitana que comprende al 29% del
total. Es una ciudad receptora de migración, especialmente de los departamentos de
Puno y Moquegua. Las principales razones por las que la población de la sierra emigra
hacia Arequipa, son: mayores posibilidades de encontrar empleo mejor remunerado
por el mayor dinamismo de su economía y un mayor acceso a los servicios de salud y
educativos.

Entre los principales atractivos de la ciudad destacan la belleza de sus construcciones
hechas en sillar, de ello la denominación de “Ciudad Blanca”. Los monumentos
históricos están ubicados en el Área Histórica y Monumental. Según información de la
Municipalidad, está área está clasificada en tres sectores:

Área Histórica y Patrimonial (Patrimonio Cultural de la Humanidad declarado por la
UNESCO)


Documento
General

Área Fundacional

Área del Cercado.

El Área Histórica y Monumental está rodeada por el Puente Grau, Ayacucho, Villalba,
Cruz Verde, Tristán, Alto De La Luna, Pizarro y San Pedro. La mayoría de pistas de
estas calles están hechas con adoquín.

El fenómeno migratorio de pobladores de la sierra hacia las zonas costeras y
principalmente hacia las ciudades más importantes, ha traído problemas respecto del
crecimiento desordenado de las ciudades receptoras. El proceso urbanizador iniciado
a partir de invasiones ha incrementado las demandas en cuanto a servicios básicos de
luz, agua y desagüe, educación, salud, ocio y transporte. Otra de las consecuencias
de los movimientos migratorios es la generación de zonas marginales con altos índices
de pobreza, cuyos pobladores generalmente trabajan en el sector informal, como
conductores o cobradores de las unidades de transporte público y vendedores
ambulantes. Ambos grupos sienten con mayor énfasis los efectos de la contaminación
del aire, y debido a las deficiencias en su alimentación y control de salud, los daños se
agudizan.

Imagen 1 - Mapa geográfico Arequipa

Aunque el desarrollo es un término relacionado con crecimiento, estabilidad social y
modernización, es necesario reconocer que es un concepto muy complejo. No sólo
tiene un significado económico o de crecimiento material, sino que también persigue la
realización plena del ser humano. Para avanzar hacia ese estado se necesita que el
ambiente esté sano, ya que es el lugar donde la población crece y obtiene sus
recursos. Como éste proporciona el escenario y los elementos para alcanzar estadios


Documento
General

superiores, se le debe proteger de cualquier amenaza con el fin de no poner en peligro
las potenciales fuentes de desarrollo.

Una antigua definición de desarrollo sostenible lo vincula a la satisfacción de las
necesidades del presente, sin comprometer la habilidad de las futuras generaciones
para alcanzar sus propias metas. Visiones más recientes lo vinculan con un proceso
de mejoramiento sostenido y equitativo de la calidad de vida de las personas, fundado
en medidas apropiadas de conservación y protección ambiental. La base fundamental
es no sobrepasar la capacidad de recuperación ni de absorción de desechos por parte
del ambiente.

En este sentido es claro que el departamento de Arequipa y sobre todo su capital, es
un eje central de economía y desarrollo para la región y el país. En este sentido el
gobierno local de la municipalidad de Arequipa debe visualizar a la ciudad como un eje
estructurante y prestador de servicios y apoyo a sus provincias y municipios cercanos.

De esta forma la ciudad de Arequipa es la encargada por su dimensión y tamaño de
proveer y brindar a sus vecinos los modelos y alternativas en la prestación de los
servicios ambientales, incluyendo en este ítem la prestación del servicio de aseo en
todos sus componentes especialmente la disposición final mediante un relleno
sanitario debidamente adecuado.


Documento
General

1.3 OBJETIVOS

1.3.1 Objetivo general

 Identificación y evaluación de los impactos ambientales y sociales que puedan
ocasionarse durante el desarrollo del proyecto denominado ¨CONSTRUCCION
E IMPLEMENTACION DEL RELLENO SANITARIO PARA LA CIUDAD DE
AREQUIPA METROPOLITANA, PROVINCIA DE AREQUIPA –
DEPARTAMENTO DE AREQUIPA¨ , y de esta manera proponer las medidas
de prevención, mitigación, control y compensación de dichos impactos según la
normatividad ambiental vigente.

1.3.2 Objetivos Específicos

 Describir cada una de las actividades que serán desarrolladas durante las
diferentes etapas del proyecto, así mismo identificar en cada una de las etapas
los posibles impactos ambientales que se pueden presentar en el área de
influencia del proyecto.

 Identificar, evaluar y priorizar cada uno de los impactos y riesgos ambientales
que se pueden presentar sobre los diferentes medios; con base en esta
evaluación, determinar las medidas de mitigación, control o compensación a
seguir.

 Describir, caracterizar y analizar los medios físico, biótico y social, del área de
influencia directa e indirecta del relleno sanitario para la MPA.

 Definir los ecosistemas y sistemas sociales ambientalmente críticos, sensibles
y de importancia ambiental, que deban ser excluidos, tratados o manejados de
manera especial para la construcción, operación y clausura del relleno
sanitario.

 Evaluar la oferta y vulnerabilidad de los ecosistemas y sistemas sociales que
serán afectados.

 Diseñar las medidas de prevención, corrección, compensación y mitigación a
fin de garantizar la óptima gestión ambiental del proyecto.


Documento
General

 Elaboración del plan de manejo ambiental para las diferentes etapas del
proyecto que incluirán las medidas y controles a implementar para cada una
de las actividades desarrolladas.

 Asegurar que los recursos dedicados a la protección ambiental dentro del
manejo del proyecto se inviertan adecuadamente en las actividades
estipuladas en el PMA

 Diseñar los sistemas de seguimiento y control ambiental, que permitan evaluar
el comportamiento, eficiencia y eficacia del Plan de Manejo Ambiental, en las
etapas de construcción y operación del proyecto.

 Favorecer la interacción entre las diferentes instituciones, entidades, población
y actores interesados en el proyecto con el ánimo de aclarar los enfoques y
alcances del proyecto a los interesados.

 Diseñar el Plan de Contingencia, sobre la base de la identificación y evaluación
de los riesgos naturales, tecnológicos y sociales vinculados a la construcción y
operación del proyecto.


Documento
General

1.4 PARTICIPANTES DEL ESTUDIO

La entidad que presenta el EIA es la MPA a través de sus gerentes y entidades
encargadas, en este sentido en el siguiente cuadro se ilustran los datos de las
personas responsables:

Tabla 1 Participantes en el estudio.

NOMBRE GERENCIA DE SERVICIO AL CIUDADANO

Dr. JOSE VILCA

PERSONA RESPONSABLE Tel: (054) 233355
MPA
Dirección : Pasaje Selva Alegre Sin # - vivero
Municipal

- INTERASEO PERU S.A.C

ING. JUAN GUILLERMO GONZALEZ

PERSONA RESPONSABLE Ingeniero Ambiental – C.I.P 00899-T
ELABORACION - EIA
Tel: 997-502881

Dirección: Av. del Pinar No 144 – of 807 –
Santiago de Surco - Lima

INTERASEO PERU S.A.C

RUC. No 20536619047

Av. del pinar No 144 int. 807 lima - Santiago de
surco

EMPRESA CONSULTORA
RESPONSABLE DE Tel 7190500 fax 7190507
ELABORACION DEL EIA

Objeto Social principal: Dedicarse a actividades
relacionadas con la ingeniería sanitaria y civil en
todos sus ramos, en especial en el manejo
ecológico de los recursos naturales; brindar
servicios de limpieza, aseo, recolección,
transporte, transferencia, tratamiento,


Documento
General

aprovechamiento y disposición final de residuos
sólidos, manejo de basuras, rellenos sanitarios
para residuos ordinarios y peligrosos, y todas las
actividades complementarias; tratamiento de
aguas residuales, estudios ecológicos, de
cuencas de aguas en terrenos públicos o
privados.

1.4.1 Equipo De Trabajo Para La Elaboración Del EIA

Tabla 2 Equipo de trabajo del proyecto.
FUNCIONES MATRICULA
NOMBRE PROFESION FIRMA
DESARROLLADAS PROFESIONAL

Ingeniero Director general del C.I.P 00899 -T
Ambiental, Proyecto, desarrollo
Juan especialista metodológico de todo
Guillermo en el estudio.
Gonzalez Formulación y Componente social.
Evaluación de
proyectos.

Ingeniero Componente MP 1047 Concejo
Juan Jose Geólogo geológico, de suelos, nacional de
Velazco estructural, diseño
Geologia
relleno sanitario

Thomas White
Ingeniero Civil Diseño del proyecto. 25202161845CND
Castillo Estudios de suelos.

Francisco Ingeniero civil Desarrollo y revisión CPI : 00914-T
Javier Pastor componente civil y
constructivo del
proyecto

Edward Biólogo Línea Base Biológica N° de CBP: 7278
Fernando
Valdivia

Ingeniera Auxiliar de ingeniería MP. No.
Maria Cecilia
Ambiental para el desarrollo del 05238167725ANT
mesa Londoño
estudio


Documento
General

1.5 ALCANCE DEL PROYECTO

Por medio de la elaboración del EIA del proyecto, un grupo de expertos de diferentes
disciplinas identificara los impactos ambientales que la implementación del proyecto de
relleno sanitario puede producir sobre su entorno. Además, cuantificara y propondrán
las medidas mitigadoras y compensatorias necesarias para evitar o disminuir los
impactos ambientales negativos. También se establecen acciones para optimizar los
efectos positivos.

En este informe se documenta el proceso de evaluación de impacto ambiental y sus
distintas etapas, también contiene el análisis, pronóstico y medidas que se toman para
que una acción en particular para la implementación de este proyecto sea compatible
con la protección del medio ambiente.

Es así, como el alcance de la elaboración de este estudio, comprende las diversas
actividades para elaborar un documento técnico acorde con los lineamientos de
política y calidad en cuanto a la evaluación ambiental se refiere para el desarrollo del
proyecto de ¨LA CONSTRUCCION E IMPLEMENTACION DEL RELLENO
SANITARIO PARA LA CIUDAD DE AREQUIPA METROPOLITANA – PROVINCIA
DE AREQUIPA – DEPARTAMENTO DE AREQUIPA¨

Así mismo se identifica dentro del alcance de este documento los siguientes
componentes:

 Racionalizar el uso de los recursos naturales y sociales, minimizando los
riesgos e impactos ambientales negativos, que pueda ocasionar la
construcción y operación del relleno sanitario a la vez que se potencien los
impactos positivos.

 Describir las obras o actividades necesarias para la construcción, operación y
clausura del relleno sanitario, al igual que todas aquellas requeridas para el
control ambiental.

 Recopilar toda la información secundaria requerida y llevarla a primaria con los
diferentes métodos y técnicas propias de cada una de las disciplinas que
intervienen en el estudio.

 Dimensionar y evaluar cualitativa y cuantitativamente los impactos producidos
por la construcción, operación y clausura del relleno sanitario, estableciendo el
grado de afectación y vulnerabilidad de los ecosistemas que se encuentren y
los contextos sociales (comunidades, patrimonio cultural y arqueológico).

 Proponer soluciones para todos y cada uno de los impactos identificados y
priorizados en la evaluación ambiental, estableciendo el conjunto de


Documento
General

estrategias, planes y programas en el Plan de Manejo Ambiental – PMA que se
elabore.

 Incluir la participación de las comunidades afectadas, desarrollando procesos
de información, discusión y concertación de los impactos generados por el
proyecto y medidas propuestas. Los resultados de este proceso se
consignarán en las respectivas actas de participación y desarrollo de talleres y
reuniones.

1.6 METODOLOGIA PARA EL DESARROLLO DEL EIA

La metodología utilizada para la elaboración del estudio de impacto ambiental
comprende de manera general las siguientes etapas, en cada una de las etapas
deberán interactuar los diferentes actores involucrados en el desarrollo de todo el ciclo
de vida del proyecto.

Grafico 1 Etapas para el desarrollo del EIA


Documento
General

1.6.1 Etapa 1: Identificación y clasificación

En esta etapa se define la necesidad de realizar una evaluación de impacto ambiental
de detalle y el tipo de categoría ambiental requerido que en este caso es el
saneamiento básico en torno a un proyecto de Relleno sanitario para el manejo de
residuos sólidos no peligrosos. Para esta etapa, s realizo una evaluación preliminar

Basada en información secundaria, que entre otros aspectos comprende:

Descripción del proyecto en sus aspectos relevantes y pertinentes al estudio,
Incluyendo la legislación ambiental aplicable, actores involucrados. Descripción de las
diversas actividades que se desarrollaran en el proyecto de manera detallada,
cronograma de actividades, entre otros.

Descripción del área de influencia con la definición del área involucrada y la
descripción, en forma general, del medio ambiente relacionado con el proyecto, su
ubicación, vías de acceso, distancias a centros poblados entre otros.

Medidas de mitigación: Se determinan las posibles de utilizar para darle
sostenibilidad al proyecto.

La importancia de esta etapa radica en que se determina para cada actividad o acción
los impactos ambientales potenciales significativos tanto negativos como positivos.

De este modo, el aspecto clave en esta etapa es la correcta consideración tanto del
nivel de estudio requerido como de su alcance y cobertura. Por un lado, esto
garantizara la prevención de los impactos ambientales adversos y, por otro, se
minimizan los riesgos de dejar fuera aquellos aspectos de relevancia ambiental y sin
su posterior consideración en la elaboración de los estudios correspondientes.

Es importante tener en cuenta esta etapa el contexto donde se desarrollara el
proyecto; en este caso se debe considerar que actualmente en la zona de desarrollo
del proyecto opera un botadero controlado de residuos sólidos desde hace varios
años. En este sentido la evaluación se enfocara a definir las acciones que sobre el
territorio tendría la adecuación de un relleno sanitario bajo las características técnicas
que se plantean en el diseño propuesto.

1.6.2 Etapa 2: Preparación y análisis

Esta etapa corresponde a la aplicación concreta del alcance del estudio definido para
un proyecto determinado. Es en esta etapa donde se revisan los impactos
significativos o priorizados según los criterios de evaluación estipulados por el
consultor y que fueron previamente identificados en la evaluación preliminar. Se debe
hacer un espacial énfasis en los impactos negativo, y se establecen sus respectivas
medidas de mitigación y compensación. El éxito de esta etapa, radica en el análisis


Documento
General

detallado de los impactos ambientales que serán un aspecto fundamental para la
posterior revisión y definición de requisitos de mitigación, seguimiento y control.

En esta etapa, se describen las acciones propuestas y la línea de base ambiental del
área de influencia directa del proyecto, así mismo con base en esto, se elabora el plan
de manejo ambiental, se propone el seguimiento y control del proyecto y se articula la
participación ciudadana según la participación de los diferentes actores.

1.6.3 Etapa 3: Calificación y decisión.

Esta etapa corresponde a la revisión por parte de la autoridad ambiental (MPA y el
DIGESA), del estudio de impacto ambiental presentado. Se busca verificar la
adecuación y pertinencia de las medidas propuestas para el manejo de los impactos
negativos significativos derivados de las acciones específicas La importancia de esta
etapa radica en el carácter decisorio ya que se determina la aprobación, rechazo o
solicitud de modificaciones a los estudios.

Se determina en gran medida la efectividad del proceso de EIA y la conveniencia de la
adopción de las medidas de mitigación y seguimiento contempladas en los estudios
respectivos. Es así como la MPA y el DIGESA, se aseguraran que las acciones se
ejecutarán en forma ambientalmente adecuada durante toda la vida útil del proyecto.

1.6.4 Etapa 4: Seguimiento y control

Esta etapa corresponde a la verificación de la ejecución del plan de manejo ambiental
previamente aprobado durante la fase de construcción, implementación, operación y
clausura del proyecto. Se establece si efectivamente las acciones se encuentran
acordes con los criterios de protección ambiental que rigen el proceso de EIA, con el
área de influencia reconocida y con la normativa ambiental vigente. Esta etapa
comprende los respectivos monitoreos (Agua, aires, control técnico, fauna y flora
entre otros) que se han establecido en el PMA según la normatividad ambiental.

La importancia de esta etapa radica fundamentalmente en el aseguramiento de que
tanto la acción y todas las actividades asociadas a ella, así como las medidas de
mitigación comprometidas y los mecanismos de seguimiento y control establecidos,
den cuenta satisfactoriamente de la protección del medio ambiente. En esta etapa se
verifica la eficacia del análisis ambiental y se regula el cumplimiento de los
compromisos adquiridos por el responsable de la acción.

En última instancia, el proceso de evaluación de impacto ambiental requiere, que se
mantenga una relación permanente entre los actores involucrados en el proyecto
desde su fase de diseño hasta la etapa de abandono (Cierre, clausura y post-clausura)


Documento
General

Así mismo, para el desarrollo del EIA para este proyecto, se implemento la siguiente
secuencia de actividades de trabajo.

Definición marco
Identificación conceptual, legal, técnico,
Conformación equipo
interdisciplinario metodológico y
Proyecto
procedimental

Desarrollo de trabajos de Recolección de información
Definición y alcance del
campo – Información secundaria
Primaria proyecto

Elaboración estudios línea Identificación, Evaluación de Elaboración de Plan de
base ambiental impactos ambientales manejo ambiental.

Estructuración de informe
final y documento técnico Socialización del proyecto
EIA

Grafico 2 Esquema para el desarrollo del EIA

1.7 PARTICIPACIÓN DE LAS ENTIDADES INVOLUCRADAS Y DE BENEFICIARIOS

 MUNICIPALIDAD PROVINCIAL DE AREQUIPA

Las municipalidades provinciales son responsables por la gestión de los residuos
sólidos de origen domiciliario, comercial y de aquellas actividades que generen
residuos similares a éstos, en todo el ámbito de su jurisdicción, efectuando las
coordinaciones con el gobierno regional al que corresponden, para promover la
ejecución, revalorización o adecuación, de infraestructura para el manejo de los
residuos sólidos.

La Ley General de Residuos Sólidos Ley Nº 27314 y su Reglamento D.S. Nº 057-004-
PCM, Titulo II: Autoridades Competentes; Artículo 8º, señala que la municipalidad,
tanto provincial como distrital es responsable por la Gestión y Manejo de Residuos de


Documento
General

origen domiciliario, comercial y de aquellos similares a éstos originados por otras
actividades.

En este sentido la MPA está encargada de garantizar a la población por el medio que
sea necesario la adecuada gestión integral de los residuos sólidos municipales,
garantizando la adecuada protección a los recursos naturales y la salubridad de la
población.

La Ley Orgánica de Municipalidades, la Ley General del Ambiente, Ley General de
Residuos Sólidos y su reglamento estipulan la responsabilidad expresa de los
Municipios en la gestión y manejo de los residuos sólidos de origen domiciliario,
comercial y de aquellas actividades que generen residuos similares a estos, en todo el
ámbito de su jurisdicción. Las Municipalidades están obligadas a:

La Municipalidad Provincial de Arequipa es un órgano de gobierno promotor del
desarrollo local, goza de autonomía política, económica y administrativa en los asuntos
de su competencia. Promueve la adecuada prestación de los servicios públicos locales
y por tanto debe priorizar la gestión de las actividades de limpieza de vías, espacios y
monumentos públicos, recolección, transporte y disposición final de los residuos
sólidos

La Municipalidad Provincial de Arequipa, mediante ordenanzas viene regulando
gestión de residuos sólidos en la provincia.

En este sentido la MPA recibirá por parte de la ACV un relleno sanitario que cumpla
toda la normatividad ambiental vigente en materia de disposición final de residuos
sólidos. Una vez la obra se recibida, la MPA será la encargada de financiar, o
concesionar bajo las normas de contratación del Estado del Perú, la operación y
mantenimiento del relleno sanitario. .

 MUNICIPALIDADES DISTRITALES

Las municipalidades distritales son responsables de brindar el servicio de recolección
y transporte de residuos sólidos, limpieza de vías y espacios públicos en su
jurisdicción. Los residuos sólidos deben ser conducidos directamente a la planta de
tratamiento, transferencia o al lugar de disposición final autorizado por la Municipalidad
Provincial, estando obligados los municipios distritales al pago de los derechos
correspondientes

 MINISTERIO DEL MEDIO AMBIENTE

Es el ente rector de las políticas ambientales del país, tiene la función de aprobar la
Política Nacional de Residuos, así como promover la adecuada gestión de residuos


Documento
General

sólidos mediante el Marco Estructural de Gestión Ambiental y la aprobación de
políticas, planes y programas de gestión integral de residuos sólidos.

Promover la aplicación de Planes Integrales de Gestión Ambiental de residuos sólidos
en las distintas ciudades del país de conformidad con lo establecido en la Ley General
de Residuos Sólidos.

 LA COMISIÓN AMBIENTAL MUNICIPAL

Es la instancia de gestión ambiental, encargada de coordinar y concertar la política
ambiental municipal, promoviendo el diálogo entre el sector público y privado.

La Comisión Ambiental Municipal de la Provincia de Arequipa está conformada por un
conjunto de instituciones entre ellas la Municipalidad Provincial de Arequipa, las
municipalidades distritales, el Gobierno Regional de Arequipa, universidades, ONG,
instituciones públicas, entre otras.

Esta comisión ambiental se reúne en las instalaciones del Hemiciclo de la
Municipalidad Provincial una vez por mes.

 DIGESA

Es un órgano de línea dentro de la estructura del Ministerio de Salud MINSA. Es la
autoridad de salud a nivel nacional para los aspectos de gestión de residuos sólidos
previstos en la Ley, y le corresponden las siguientes funciones:

Velar por los aspectos técnicos sanitarios previstos en la Ley.

Declarar zonas en estado de emergencia sanitaria por el manejo inadecuado de los
residuos sólidos.

Aprobar el Estudio de Impacto Ambiental de proyectos de infraestructura de
transferencia, tratamiento y disposición final de residuos, con excepción de aquellos
que se construyen en el interior de instalaciones productivas.

Emitir opinión técnica previa a la aprobación de los proyectos de infraestructura de
transferencia, tratamiento y disposición final de residuos sólidos de ámbito de la
gestión municipal.

 POBLACIÓN

La población de Arequipa constituye el área de influencia y gozará de los beneficios
del proyecto. Con la operación del relleno sanitario bajo las especificaciones técnicas y
de seguridad ambiental adecuadas, la población arequipeña recibirá un servicio de


Documento
General

mayor calidad, lo que generara un impacto social positivo con la mejora de la calidad
de vida de la población.

1.8 MARCO LEGAL DEL PROYECTO

El marco normativo jurídico del Estado Peruano está constituido de la siguiente forma:

 La Constitución

 La ley

 El Decreto Legislativo

 Los Decretos De Urgencia

 Los Decretos Leyes de Gobierno

 Los Tratados

 Los Reglamento, Decretos Y Resoluciones

En el Plano Local:

 Las Ordenanzas

 Los Acuerdos

 Los Decretos de alcaldía

 Las Resoluciones de alcaldía.

En el Plano Regional:

Las Regiones se pueden dictar las siguientes normas para poder cumplir con sus
atribuciones: ordenanzas regionales, acuerdo regional, decretos regionales y
resoluciones regionales.

De esta manera, se tiene que en el Perú, a mediados del siglo pasado la agenda
ambiental sanitaria y social de los residuos sólidos, era solo la atención a la población
con el servicio de Limpieza Pública Municipal, y el destino final de los residuos sólidos
a zonas alejadas y periféricas de los Centros Urbanos sin percatarse del impacto
socio ambiental en las poblaciones.

En la actualidad el tema de residuos sólidos ha sido dimensionado en todos sus
aspectos, fundamentado en el nuevo enfoque que rige la normativa actual
establecida en la Ley General de Residuos Sólidos Ley N° 27314.


Documento
General

Asimismo, el artículo 12° de la Ley General de Residuos Sólidos, establece que la
gestión de los residuos sólidos de responsabilidad municipal debe ser coordinada y
concertada, especialmente en las zonas urbanas, en armonía con las acciones de las
autoridades sectoriales y las políticas de desarrollo regional. Por su parte, la Ley
Orgánica de Municipalidades establece que los gobiernos locales promueven en forma
participativa y concertada una adecuada prestación de los servicios públicos locales y
el desarrollo integral sostenible y armónico de su circunscripción para mejorar la
calidad de vida de las personas.

La Municipalidad Provincial de Arequipa, mediante ordenanzas viene trabajando en la
mejora de la calidad ambiental en la provincia y viene regulando la disposición final de
los residuos municipales, así como otros aspectos del manejo de residuos sólidos en
la provincia.

A continuación se hace una referencia de la normativa de interés para el desarrollo del
proyecto, contemplando desde el nivel nacional a nivel local.

1.8.1 Normas nacionales

 Constitución Política del Perú

Es la norma de mayor jerarquía e importancia dentro del estado peruano, abarca los
derechos fundamentales de la persona humana.

El Art. 2 Inciso 22 establece el derecho de toda persona a gozar de un ambiente
equilibrado y adecuado al desarrollo de su vida.

El Artículo 67° Establece que el estado determina la Política Nacional del Ambiente y
promueve el uso sostenible de sus recursos naturales.

 Ley de Bases de Descentralización, Ley Nº 27783

Establece que por el principio de subsidiariedad, el gobierno más cercano a la
población es el más idóneo para asumir funciones de gobierno. Asimismo señala que
se cumplirán los objetivos ambientales, ordenamiento territorial, gestión sostenible de
los recursos naturales y mejoramiento de la calidad ambiental, en coordinación y
concertación interinstitucional y de participación ciudadana.

 Ley que crea el Sistema Nacional de Inversión Pública, Ley Nº 27293

Se crea con la finalidad de optimizar el uso de los recursos públicos destinados a la
inversión, mediante el establecimiento de principios, procesos, metodologías y normas
técnicas relacionadas con las diversas fases de los proyectos de inversión. Se crea


Documento
General

para tal efecto el Sistema Nacional de Inversión Pública, estableciendo además las
fases a cumplir por todo proyecto de inversión pública.

 Ley Marco para el crecimiento de la Inversión Privada

Establece que el Estado estimula el equilibrio racional entre el desarrollo
socioeconómico, la conservación del ambiente y el uso sostenido de los recursos
naturales, garantizando la debida seguridad jurídica a los inversionistas mediante el
establecimiento de normas claras de protección del medio ambiente.

En consecuencia, el Estado promueve la participación de empresas o instituciones
privadas en las actividades destinadas a la protección del medio ambiente y la
reducción de la contaminación ambiental.

 Ley Marco del Sistema Nacional de Gestión Ambiental Ley Nº 28245

Establece que los gobiernos locales ejercen sus funciones ambientales sobre la base
de sus leyes correspondientes, deben implementar el sistema local de gestión
ambiental, con participación de la sociedad civil

Debiéndose crear para ello las Comisiones Ambientales Municipales que son
instancias de gestión ambiental encargadas de coordinar y concertar la política
ambiental municipal.

 Ley del Sistema Nacional de Evaluación de Impacto Ambiental - Ley Nº
27446

Establece dentro de los criterios de protección ambiental, la protección de la calidad
ambiental, tanto del aire, del agua, del suelo, como la incidencia que puedan producir
el ruido y los residuos sólidos, líquidos y emisiones gaseosas; aspectos ambientales
comunes a toda infraestructura de disposición final de residuos sólidos. Asimismo
define los estudios ambientales correspondientes a cada tipo de proyecto dependiendo
de la envergadura de éstos y la potencialidad de los impactos en el ambiente.

 Ley General del Ambiente, Ley Nº 28611

Establece que toda persona tiene el derecho a vivir en un ambiente saludable
equilibrado y adecuado para el pleno desarrollo de la vida.

Asimismo señala que la gestión de los residuos sólidos de origen doméstico, comercial
o que siendo de origen distinto presenten características similares a aquellos, son de
responsabilidad de los gobiernos locales. Por ley se establece el régimen de gestión y
manejo de los residuos sólidos municipales.


Documento
General

 Ley General de Residuos Sólidos, Nº 27314 modificada por Decreto
Legislativo N° 1065

Establece las competencias de los gobiernos locales en la gestión de residuos sólidos
de origen domiciliario, comercial y de aquellas actividades que generen residuos
sólidos similares a estos, en todo el ámbito de su jurisdicción. Competencias que
garanticen una gestión adecuada y manejo integral de los residuos sólidos con
sujeción a prevenir riesgos ambientales y protección de la salud y el bienestar de la
persona humana.

 Reglamento de la Ley General de Residuos Sólidos, D.S. Nº 057-04 PCM

Establece los criterios mínimos para la selección de sitio, habilitación, operación y
cierre de las infraestructuras de disposición final. Busca garantizar que la gestión y el
manejo de los residuos sólidos sean adecuados con el fin de prevenir riesgos
sanitarios, proteger y promover la calidad ambiental, la salud y el bienestar de la
persona humana.

 Ley General de Salud Ley Nº 26842

Reconoce la responsabilidad del Estado frente a la protección de la salud ambiental.

El artículo 80º, numeral 3.1 de la misma Ley señala que en materia de saneamiento,
salubridad y salud, son funciones específicas de las municipalidades distritales:
proveer el servicio de limpieza pública determinando las áreas de acumulación de
desechos, rellenos sanitarios y el aprovechamiento industrial de los desperdicios.

 Código Penal

“Ley que modifica diversos artículos del Código Penal y de la Ley General del
Ambiente”, en el título XIII, capítulo I, sobre los Delitos Ambientales, establece las
penalidades por contaminación al ambiente y en su artículo 306, por incumplimiento de
las normas relativas al manejo de residuos sólidos, define:

El que sin autorización o aprobación de la autoridad competente, establece un Relleno
Sanitario o botadero de residuos sólidos que pueda perjudicar gravemente la calidad
del ambiente, la salud humana o la integridad de los procesos ecológicos, será
reprimido con pena privativa de libertad no mayor de 4 años.

Si el agente actuó por culpa, la pena será privativa de libertad no mayor de 02 años.


Documento
General

Con el agente, contraviniendo, leyes, reglamentos o disposiciones establecidas, utiliza
desechos sólidos para la alimentación de animales destinados al consumo humano, la
pena será no menor de 03 años no mayor de 06 años y con doscientos sesenta a
cuatrocientos cincuenta días - multa. (Ver Ley Nº 29263).

 Ley Nº 26821 Ley Orgánica de Aprovechamiento Sostenible de Recursos

La presente Ley promueve y regula el aprovechamiento sostenible de los recursos
naturales renovables y no renovables, estableciendo un marco adecuado para el
fomento a la inversión, procurando un equilibrio dinámico entre el crecimiento
económico, la conservación de los recursos naturales y del ambiente y el desarrollo
integral de la persona humana

 Ley de Recursos Hídricos Ley Nº 29338

Señala que la Autoridad Nacional del Agua es el ente rector del Sistema Nacional de
Recursos Hídricos y el responsable de su funcionamiento en el marco de lo
establecido en la presente norma. Tiene como objetivo regular el uso y gestión
integrada del agua, la actuación del Estado y los particulares en dicha gestión, así
como los bienes asociados a ella.

 Ley orgánica de Municipalidades, Ley Nº 27972

Las Municipalidades tienen la función de administrar y reglamentar directamente o por
concesión el servicio de limpieza pública y tratamiento de residuos sólidos, cuando
este en capacidad de hacerlo. Asimismo tienen como función regular y controlar el
proceso de disposición final de desechos sólidos, líquidos y vertimientos industriales
en el ámbito de su respectiva provincia.

 Reglamento sobre transparencia, acceso a la información pública
ambiental y participación y consulta ciudadana en asuntos ambientales,
D.S. Nº 002-2009-MINAM

Tiene por finalidad establecer las disposiciones sobre acceso a la información pública
con contenido ambiental, para facilitar el acceso ciudadano a la misma.

Asimismo, tiene por finalidad regular los mecanismos y procesos de participación y
consulta ciudadana en los temas de contenido ambiental.


Documento
General

 Ley Nº 27308 - Ley Forestal y de Fauna Silvestre

Tiene por objeto normar, regular y supervisar, el uso sostenible y conservación de los
recursos forestales y de fauna silvestre del país, compatibilizando su aprovechamiento
con la valoración progresiva de los servicios ambientales del bosque, en armonía con
el interés social, económico y ambiental de la nación.

 Estándares de Calidad Ambiental para el Aire, Decreto Supremo Nº 003 -
2008 - MINAM

La presente norma establece los estándares nacionales de calidad ambiental para aire
y los lineamientos para no excederlos, con el objetivo de proteger la salud, mejorar la
calidad de vida de la población y promover el desarrollo sostenible.

 Estándares Nacionales de Calidad ambiental para el Ruido, Decreto
Supremo Nº 085 - 2003 - PCM

La presente norma establece los estándares nacionales de calidad ambiental para
ruido y los lineamientos para no excederlos, con el objetivo de proteger la salud,
mejorar la calidad de vida de la población y promover el desarrollo sostenible.

1.8.2 Normas Regionales

 Ordenanza Regional N° 033-Arequipa, que unifica las funciones ambientales
regionales en la Autoridad Ambiental Regional ARMA.

 Ordenanza Regional Nº 005-2004-CR/Arequipa, que aprueba la Política
Regional Ambiental de Arequipa.

 Ordenanza Regional Nº 011-2004-CR/Arequipa, que aprueba crear el Sistema
Regional de Gestión Ambiental para la Región Arequipa.

 Ordenanza Regional Nº 005-2005-CR/Arequipa, que aprueba la Agenda
Ambiental Regional de Arequipa 2005-2006

 Ordenanza Regional 036-2006-GRA/CR-Arequipa, que aprueba la Agenda
Ambiental Regional de Arequipa 2007 - 2008.

1.8.3 Normas locales

 Ordenanza Municipal Nº 244-2004 que aprueba el Plan Integral de Gestión
Ambiental de Residuos Sólidos de la Provincia de Arequipa.


Documento
General

 Ordenanza Municipal Nº 349 - 2005, que aprueba la creación y funcionamiento
de la Comisión Ambiental Municipal (CAM) de la provincia de Arequipa.

 Ordenanza Municipal Nº 385 - 2006, que crea el Sistema Local de Gestión
Ambiental de la Provincia de Arequipa.

 Ordenanza Municipal Nº 425 - 2006, que aprueba la Política Ambiental Local
de la provincia de Arequipa

 Ordenanza Municipal N° 567 – 2008, que aprueba la Agenda Ambiental Local
de la Provincia de Arequipa.

 Ordenanza Municipal N° 573 – 2008, que aprueba las tasas de los arbitrios
municipales de Limpieza Pública, Parques y Jardines y Serenazgo para el
ejercicio 2009.

 Ordenanza Municipal 253 - 2004 , se establece el nuevo régimen tributario
aplicable a los Arbitrios de Limpieza Pública, Parques y Jardines para el
ejercicio 2004, a fin de facilitar su administración y garantizar su equitativa
distribución entre los contribuyentes de acuerdo al costo efectivo del servicio
que se presta

1.9 UBICACIÓN DEL PROYECTO

1.9.1 Ubicación Política

 Región : Arequipa
 Provincia : Arequipa
 Distrito   : Yura

1.9.2 Ubicación Geográfica

 Extensión : 10 430,12 Km2
 Altitud : 2,325  m.s.n.m
 Latitud    : 16º 24’ 17’ Latitud Sur
 Longitud   : 71°32’09’’ Longitud Oeste
 Temperatura media anual : 10°C a 25°C
 Vertiente   : Océano Pacífico
 Cuenca   : Río Chili
 Coordenadas UTM : 216000 E y 218000 N
 : 8198500 N y 8200500 N


Documento
General

La zona de ubicación definitiva del relleno sanitario esta en el Distrito de Yura,
provincia y departamento de Arequipa, a la altura del Kilómetro 18 de la carretera que
de Arequipa condice a Yura sobre la margen derecha. El terreno total cuenta con un
estimado de 216.96 Hectáreas el cual fue destinado para el relleno sanitario Quebrada
Honda, ubicado en el distrito de Yura. Provincia y departamento de Arequipa,
mediante Acuerdo Municipal Nº 26-2000, inscrita en ficha Nº 403596 del registro de la
Propiedad Inmueble de la Oficina Registral Regional de Arequipa.

Imagen 2 Plano de Arequipa

A la fecha en este predio se encuentran realizando la disposición final controlada de
los residuos sólidos de la ciudad, con base en esta situación se tienen en cuenta los
siguientes aspectos para la elaboración de los estudios:

 El terreno seleccionado para el desarrollo del proyecto está totalmente definido
y es entregado por la MPA a la ACV y a INTERASEO PERU S.A.C para
desarrollar la totalidad de los trabajos estipulados para el diseño y construcción
del proyecto.

 El terreno se encuentra en uso actual por lo tanto los estudios y proyecciones
se realizaran sobre zonas no intervenidas a la fecha.

 Las proyecciones que se realicen deberán contemplar la ubicación de residuos
desde la actualidad hasta el momento que se inicie la construcción.


Documento
General

 Se usara para las proyecciones del relleno sanitario las hectáreas que se
consideran suficientes para desarrollar el proyecto en su totalidad.

Las instalaciones del relleno sanitario se localizarán en el noroeste de la zona de la
cabecera municipal de Arequipa, aproximadamente a 18.01 kilómetros en línea recta
medidos desde Centro Histórico de la ciudad y a 9.76 km medidos en línea recta
desde la cabecera occidental de la pista aérea.

El ingreso al predio se realizará a partir de una derivación al Norte en el Km 18 de la
vía Arequipa – Yura (sector La Pascana) y continuando en un tramo destapado de 1.8
Km. Al interior del relleno se tendrá una vía permanente de circulación, de la cual se
derivarán vías temporales o industriales que conducirán los vehículos hasta el frente
de disposición de residuos; algunas de estas vías se construirán sobre los residuos
dispuestos y desaparecerán a medida que se construya el relleno.

La topografía del terreno ligeramente plana y con la presencia de una gran depresión
hacia el occidente del predio, mientras que sobre el lote como tal se tienen tres zonas
bajas que se han formado por el labrado leve del terreno. Las áreas donde se
construirán las vías de acceso, instalaciones para operación, administración y el sitio
de disposición de los residuos, presentan una cobertura vegetal característica de
zonas desérticas.

En las siguientes imágenes se ilustran la ubicación del relleno y la zona actual de
disposición donde no se deberá realizar ningún tipo de proyección para el desarrollo
del relleno sanitario.

Es importante tener presente tanto en la etapa de evaluación de este estudio como del
estudio de impacto ambiental que la fecha se está disponiendo en esta zona que no
está debidamente adecuada. Es decir la línea base contemplara que actualmente
opera un botadero controlado de residuos sólidos.


Documento
General

Imagen 3 Predio para el desarrollo del Proyecto.

Imagen 4 Zona actual de disposición final


Documento
General

CAPÍTULO 2

2. DESCRIPCION DEL PROYECTO

2.1 GENERALIDADES DEL PROYECTO

2.1.1 Nombre del Proyecto:

CONSTRUCCION E IMPLEMENTACION DEL RELLENO SANITARIO PARA LA
CIUDAD DE AREQUIPA METROPOLITANA – PROVINCIA DE AREQUIPA –

2.1.2 Objetivo principal del proyecto:

El objetivo principal es la implementación de un relleno sanitario que cuente con la
infraestructura necesaria desde el punto de vista ambiental, de ingeniería y logístico
que permita realizar la Adecuada disposición final de los residuos sólidos de la ciudad
de Arequipa Metropolitana garantizando la protección de los recursos naturales y a la
población.

2.1.3 Justificación del proyecto

Con la implementación y construcción de un relleno sanitario según las características
diseñas y acorde con los lineamientos normativos en materia ambiental, se genera
para la región un nuevo escenario en cuanto al manejo de sus residuos sólidos, es así
como de manera indirecta se deben presenta los siguientes sucesos que de una
manera u otra contribuyen al fortalecimiento de la gestión ambiental de la región.

 Cierre de los botaderos actuales y sin permisos de los diferentes distritos del
área de influencia del proyecto.

 Limpieza de puntos críticos de arrojo clandestino en la ciudad.

 Definición de los parámetros técnicos que se requieren para la correcta
operación de un relleno sanitario y sus respectivos costos.


Documento
General

 Desarrollo de la industrial y comercial de la ciudad al contar con un sistema
adecuado para la disposición final de los desechos sólidos que se incrementan
por el desarrollo.

 Restauración del área de influencia de los botaderos actuales que son focos de
contaminación ambiental.

 Organización y agremiación de recicladores solo en sitios autorizados.

 Generación de empleo para la población de la MPA.

2.1.4 Antecedentes generales del proyecto

La problemática local y regional para el desarrollo de los proyectos de rellenos
sanitarios está acorde con los problemas que tanto a nivel nacional como
internacional impiden que las comunidades tengan acceso a sistemas adecuados de
disposición final que garanticen la protección de los recursos naturales de la zona
donde se establezca el proyecto. Dentro de los problemas presentados se encuentran:

 Falta de proyectos bien formulados y sostenibles en el tiempo y adecuado a
las condiciones locales.

 Falta de una gestión constante para la obtención de los permisos ambientales
para el establecimiento del proyecto.

 Falta de voluntad política para desarrollar los proyectos que sean beneficiosos
para toda la región y con carácter de largo plazo.

 Restricciones de los sitios para establecer este tipo de proyectos por presencia
de comunidades en las áreas de influencia.

 Sitios disponibles muy alejados de los centros urbanos que representan altos
costos en el servicio de transporte de los residuos sólidos. .

 Falta de recursos para desarrollar la inversión inicial del proyecto.

 Las municipalidades están acostumbradas a no pagar por el acceso a sitios
autorizados de disposición final; por ende prefieren disponer en sitios que no
cumplen con las normas técnicas so pena de contaminar los recursos
naturales.

 Falta de personal debidamente capacitado para desarrollar y articular este tipo
de proyectos y difundir entre los diferentes entes los beneficios de los rellenos
sanitarios contra los botaderos clandestinos.


Documento
General

 Intereses de particulares en los terrenos dispuestos en los planes Municipales
para desarrollar los sitios de disposición final de las Municipalidades.

 Algunas autoridades y entes estatales aun no perciben a nivel global que es
más beneficioso desarrollar rellenos sanitarios que atiendan a varias
municipalidades y no desarrollar pequeños botaderos en diferentes sitios.

Para enmarcar los antecedentes del proyecto, es necesario hace un rápido análisis al
sistema de limpieza pública de la MPA dado que esto hace parte de la cadena en el
Manejo integral de residuos sólidos de la ciudad.

Actualmente el servicio de limpieza pública es catalogado como regular a pesar de
tener un par de compactadores nuevos de 25 yardas, el barrido es organizado en 2
turnos, el personal no cuenta con herramientas en buen estado para efectuar un buen
barrido y trabaja con uniformes viejos o sin ellos, cuentan con un equipamiento
precario y con mucho desgaste. No cuentan con elementos de seguridad ni de
protección en la mayoría de las ocasiones.

En cuanto al servicio de recolección, este no cuenta con el número de vehículos
necesarios para atender la demanda diaria, la flota vehicular es antigua, inadecuada e
insuficiente. Por otro lado esta flota no recibe mantenimiento preventivo y correctivo,
presentándose frecuentemente fallas mecánicas e hidráulicas en el desarrollo del
servicio. Esto hace que se exija más a las pocas unidades disponibles, generando un
mayor desgaste de maquinaria, sin lograr cubrir el 100% del servicio programado.

La Disposición Final de los residuos en algunos de sus distritos, se realiza a cielo
abierto en Botaderos no controlados, de los cuales muchos de ellos de propiedad
municipal. Los botaderos más importantes que existen en la Provincia de Arequipa
son:

Tabla 3 Relación de botaderos actuales según PIGARS
BOTADERO UBICACIÓN ÁREA DE SERVICIO

Parte alta del distrito a 2 km
Alto Selva Alegre Alto Selva Alegre
de la población más cercana

Botadero Municipal Alto Costado del AAHH Sol de los
Cayma
Cayma Andes (4 km Plaza)

Rinconada Anexo yanayaco Characato

El Cebollar Sector de Jesús, Paucarpata Paucarpata y Sabandia

La Pascana Km 7 –Yura Yura


Documento
General

Parte Alta de Jerusalén Pueblo joven Jerusalén Mariano Melgar

Botadero Municipal de Parte alta del distrito. A 6km
Miraflores
Miraflores de la plaza Mayta Capac

Arequipa, Cerro colorado,
Jacobo Hunter, Sachaca,
Pampa la Estrella Cerro Colorado
Socabaya, Tiabaya,
Uchumayo y Yanahuara

Zorro Negro Chiguata JLB y Rivero

Fuente: Plan Integral de Gestión Ambiental de Residuos Sólidos. 2004.

En algunos de estos botaderos, se realiza la quema de residuos sólidos, provocando
la emisión de contaminantes gaseosos, logrando alcanzar a las zonas urbanizadas
según la dirección del viento, por lo que se concluye que dichos botaderos son de alto
riesgo por lo que deberán ser clausurados.

Para clausurar estos botaderos, la Municipalidad Provincial de Arequipa debe contar
con el relleno sanitario ‘Quebrada Honda’ perfectamente operativo y con todos los
permisos ambientales en regla.

Es importante aclarar que desde hace un tiempo la MPA viene disponiendo sus
residuos en una zona del terreno denominado Quebrada – Honda en donde se plantea
la construcción del nuevo relleno sanitario. Es así como para la línea base del
proyecto, es necesario aclarar que en el sitio donde se propine la construcción del
nuevo relleno sanitario, en la actualidad se están disponiendo los residuos sólidos de
la ciudad bajo la técnica de un botadero controlado.

Es así como los diseños y zonas de desarrollo futuro contemplaran esta situación y las
proyecciones se realizarán de tal forma que esta actividad no interfiera con el
desarrollo del proyecto.

2.2 DESCRIPCION GENERAL DEL PROYECTO

la política nacional y las normas internacionales ambientales siempre van
encaminadas a desarrollar una Gestión integral de residuos de las poblaciones y
ciudades; esta gestión integral, se definiría en todo lugar como el conjunto de
operaciones y disposiciones encaminadas a dar a las basuras y residuos producidos,
el destino global más adecuado desde el punto de vista ambiental, de acuerdo con sus
características, volumen, procedencia, costos de tratamiento, posibilidades de
recuperación, aprovechamiento, comercialización y disposición final.

En este sentido se observa como el relleno sanitario junto con las estaciones de
transferencia son los últimos eslabones de una larga cadena y desde el punto de vista


Documento
General

ambiental el relleno sanitario como alternativa de disposición final es la más importante
de todas las actividades de la gestión de residuos.

Como se observa en el siguiente diagrama, la Disposición final bajo la modalidad e
relleno sanitario, debe ser contemplada como el final de la cadena de manejo integral
de residuo sólidos independientemente de que se implementen procesos alternativos
de recuperación, aprovechamiento y reciclaje, es decir sea cual sea el esquema
planteado de manejo de residuo sólidos en una ciudad, al final deberá existir un
adecuado relleno sanitario que reciba los excedentes de cada subproceso.

Generación

Separación en la Fuente

Almacenamiento
Aprovechamiento
Pre-Recolección Selectiva (Reciclaje, Reutilización )

Recolección Selectiva

Transferencia

Transporte

Tratamiento Tratamiento Tratamiento
(Incineración ) (Clasificación (Estabilización Biológica )
Electromecánica)

Disposición Final
(Relleno Sanitario, Escombrera)

Grafico 3 Manejo integral de residuos sólidos.

Es así como un relleno sanitario es un lugar técnicamente diseñado para la disposición
final controlada de los residuos sólidos, sin causar peligro, daño o riesgo a la salud
pública, minimizando los impactos ambientales y utilizando principios de ingeniería.
Confinación y aislamiento de los residuos sólidos en un área mínima, con
compactación de residuos, cobertura diaria de los mismos, control de gases y
lixiviados, y cobertura final.

En las siguientes imágenes se observan algunos de los rellenos que se consideran
están bien operados y no presentan impactos ambientales en su implementación:


Documento
General

Imagen 5, 6, 7 y 8 Modelos de rellenos sanitarios bien operados.

Como se observo en las imágenes anteriores, un relleno sanitario adecuadamente
manejado, con todos los lineamientos técnicos y obras que una obra de esta magnitud
implican, no se tienen por qué generar impactos ambientales significativos en la zona


Documento
General

de establecimiento, en las imágenes anteriores se mostraron rellenos sanitarios que
van desde 300 hasta 2000 toneladas día. No hay presencia de aves carroñeras, ratas,
moscas, perros, cerdos, como se ve no se permiten recicladores en el frente de trabajo
con el ánimo de evitar cualquier tipo de accidente.

Estos rellenos sanitarios son modelos en los países que se encuentran operando, la
idea es desarrollar bajo el planteamiento de este estudio un relleno de similares
características de manera tal que una vez se inicie la operación del mismo, la persona
responsable de la operación pueda obtener en un plazo no superior a 1 año las
certificaciones de calidad y ambiental ISO 9001 Y 14001 avaladas a nivel internacional
que avalan este tipo de proyectos a nivel internacional.

2.3 UBICACIÓN DEL PROYECTO Y ACCESOS

En el Anexo 12 Planos Del Proyecto, se pueden observar la ubicación exacta del
proyecto con todos los puntos y coordenadas. En todo caso en la siguiente tabla se
ilustran algunos puntos de control del proyecto que se generaron en el desarrollo del
trabajo.

Tabla 4 Coordenadas UTM del sitio del proyecto
PUNTO ESTE NORTE

RS-1 217003.256 8198840.736

RS-2 217309.545 8198277.522

RS-3 216787.179 8199601.310

Fuente Levantamiento topográfico.


Documento
General

Imagen 9 Aspecto del predio para el desarrollo del proyecto.

2.3.1 Vías de Acceso

Para identificar el acceso al predio se tomaran en cuenta las rutas que deben seguir
tanto los vehículos recolectores de los Distritos que realizaran la disposición final de
los residuos de manera directa en el relleno sanitario, como los vehículos que desde la
estación de transferencia que en la actualidad se está construyendo para el uso de la
MPA. .

En la siguiente imagen se ilustra la vía de acceso desde la estación de transferencia
hasta el relleno sanitario en una escala general.


Documento
General

Imagen 10 Vía de comunicación entre Estación de transferencia y Relleno sanitario

Imagen 11 Vías internas de acceso a la Zona de disposición actual

Como se observa, para el ingreso al predio del proyecto, no es necesario habilitar
nuevas vías, dentro del desarrollo del proyecto se contempla la adecuación de las vías
internas ya existentes y la implementación de vías temporales para acceder a las
zonas o varios de disposición final.


Documento
General

2.4. AREA DE INFLUENCIA DEL PROYECTO

Se define como área de influencia (directa e indirecta) del proyecto a las áreas de
importancia, económica, histórica y paisajista, a los pueblos, áreas agrícolas y
pecuarias y otros bienes en función al trazo del proyecto y de la aproximación de las
actividades que se prevé desarrollar y que eventualmente generarían impactos
ambientales directos e indirectos.

Se considera importante definir este concepto ya que permitirá delimitar la zona en la
cual tiene incidencia el proyecto y también las áreas que no se benefician
directamente, pero sobre las cuales el proyecto repercute en el tiempo. Para esto se
deberá de considerar el área que sufrirá los impactos sociales, ambientales positivos y
negativos directos e indirectos de las obras, así como las áreas requeridas para las
instalaciones necesarias para desarrollar el Proyecto.

2.4.1. Área de influencia directa

Está conformada por las áreas que podrían experimentar impactos en su medio físico,
biótico y social, provocados durante la construcción y operación del proyecto de
infraestructura. Estas áreas serán afectadas (impactadas) directamente por el proceso
de construcción y operación del proyecto, originando perturbaciones en diversos
grados sobre el medio ambiente y sus componentes físicos, biológicos y
socioeconómicos. Para establecer el AID, se deben analizaron cada uno de los
siguientes elementos:

 Las zonas expuestas a impactos por la ejecución de obras e instalaciones
auxiliares.

 Las áreas naturales protegidas y su zona de amortiguamiento colindante o
cruzadas por la vía. Se deberá considerar a las áreas de conservación regional
y municipal e incluso las privadas, así como otros sitios de interés como las
áreas RAMSAR.

 Las áreas de patrimonio cultural colindante.

 Los predios (viviendas, tierras y otros) que pueden ser afectados o
beneficiados por las obras relacionadas al proyecto.

 Las microcuencas cercanas al proyecto.

 Los ecosistemas críticos atravesados o colindantes con el proyecto.

Para el presente estudio el Área de Influencia Directa de Influencia del Proyecto lo
constituye la zona que será directamente afectada por el proceso de construcción y
operación del Relleno Sanitario, es decir, el área en la que se construirán las obras


Documento
General

proyectadas, el área en donde se encuentran las propiedades que serán afectadas
para la construcción del proyecto donde ocurrirá la afluencia de vehículos y de
maquinaria, trabajadores, entre otros aspectos áreas donde se establecerá el proyecto
y los pueblos

En las siguientes imágenes se ilustran los límites del proyecto para la implementación
del relleno sanitario, es importante aclarar que del terreno señalado solo se usara para
infraestructura de relleno sanitario un porcentaje de este sitio tal y como se señala en
el numeral de diseño del proyecto.

Imagen 12 Límites del terreno del proyecto


Documento
General

AREA
INFLUENCIA
DIRECTA

Imagen 13 Área de influencia directa del proyecto.

Imagen 14 Zona de Influencia directa – vista satelital

En todo caso en el Anexo 12 Planos Del Proyecto se puede observar en detalle y
escala la ubicación de estas zonas.


Documento
General

2.4.2. Área de influencia indirecta

El área de influencia indirecta del proyecto se enmarca dentro de Arequipa
metropolitana, que comprende 17 distritos de la provincia de Arequipa, los cuales son:
Arequipa Cercado, Alto Selva Alegre, Cayma, Cerro Colorado, Characato, Jacobo
Hunter, José Luis Bustamante y Rivero, Mariano Melgar, Miraflores, Paucarpata,
Sabandía, Sachaca, Socabaya, Tiabaya, Uchumayo, Yanahuara y Yura. Se define
esta área dado que los beneficios del proyecto se verán reflejados en beneficios
ambientales para todos estos distritos señalados.

Tabla 5 Distritos ubicados en el Área de influencia indirecta del proyecto.
UBICACIÓN DISTRITOS vs PROYECTOS

# DISTRITOS DE AQP DISTANCIA E. T DISTANCIA R.S

1 AREQUIPA CERCADO 8 20

2 ALTO SELVA ALEGRE 13 25

3 CAYMA 10 22

4 CERRO COLORADO 4 16

5 CHARACATO 12 24

6 JACOBO HUNTER 15 27

7 MARIANO MELGAR 11 23

8 MIRAFLORES 9 21

9 PAUCARPATA 11 23

10 SABANDIA 16 28

11 SACHACA 12 24

12 SOCABAYA 11 23

13 TIABAYA 16 28

14 UCHUMAYO 24 36

15 YANAHUARA 9 21

16 YURA 20 8

17 JOSE LUIS BUSTAMENTE Y RIVERO 10 22


Documento
General

Grafico 4 Distancias de Distritos a cada proyecto.

2.5 ETAPAS PARA EL DESARROLLO DEL PROYECTO

Para el establecimiento de cualquier proyecto encaminado a dar solución al manejo de
los residuos sólidos mediante la técnica de rellenos sanitario se presentan las
siguientes etapas.

Grafico 5 Etapas para el desarrollo del proyecto.


Documento
General

En este sentido el proyecto para la CONSTRUCCION E IMPLEMENTACION DEL
RELLENO SANITARIO PARA LA CIUDAD DE AREQUIPA METROPOLITANA –
PROVINCIA DE AREQUIPA – DEPARTAMENTO DE AREQUIPA, para el que se está
elaborando este EIA se encuentra actualmente en la Etapa de aprobación del EIA del
proyecto para proceder a la elaboración y aprobación del estudio de factibilidad.

Así mismo ya se tienen aprobados y destinados los recursos para la etapa constructiva
del proyecto según el cronograma de inversiones que se incluye en este EIA.

De esta manera se puede afirmar que una vez se apruebe el EIA del proyecto junto
con el estudio de factibilidad, la ciudad de Arequipa tendrá solucionado su problema
de disposición final de residuos en el corto, mediano y largo plazo.

En el Anexo 4 Cronograma para el desarrollo del proyecto se puede observar el
cronograma para cada una de las etapas estipuladas para el desarrollo del proyecto.

2.6 DISEÑO DEL PROYECTO

Para el diseño del relleno sanitario, el primer componente que se debe analizar, es la
generación de residuos sólidos; este parámetro está directamente relacionado con el
desarrollo de la región y con la población del área de influencia determinada en los
numerales anteriores.

2.6.1 Definición del nivel de complejidad

De acuerdo con diferentes categorizaciones, este proyecto se califica como de nivel de
complejidad “Alto”, al encontrarse en el rango de población mayor a 60.000 habitantes.
Se utilizó como referencia para la determinación del nivel de complejidad, el
documento “Reglamento Agua Potable y Saneamiento Básico” de la República de
Colombia.


Documento
General

Tabla 6 Asignación del nivel de complejidad
Nivel de Población en la zona Capacidad
Complejidad urbana (1) habitantes económica de
(2)
los usuarios

Bajo <2500 Baja

Medio 2501 – 12500 Baja

Medio Alto 12501 – 60000 Media

Alto > 60000 Alta
Fuente: Reglamento Agua Potable y Saneamiento Básico (República de Colombia)

2.6.2 Proyección poblacional

El cálculo de la capacidad y área requeridas para el relleno sanitario se realiza
teniendo en cuenta la proyección tanto de habitantes como de residuos sólidos
generados, a continuación se desglosa el procedimiento aplicado.

2.6.2.1 Datos Aplicados
Para establecer la población a servir con el sistema de aseo en el periodo de diseño,
se tuvo en cuenta los datos poblacionales del INEI para la Provincia de Arequipa. Los
datos se presentan en la siguiente tabla.

Tabla 7 Población Provincia de Arequipa
Población
Municipio/Año
1972 1981 1993 2005 2007
Arequipa 309.094 446.942 619.156 819.273 840.230
Fuente: INEI

2.6.2.2 Métodos Aplicados

 Método Aritmético supone un crecimiento vegetativo balanceado por la
mortalidad y la emigración. La ecuación para calcular la población proyectada
es la siguiente.

Pf  Puc 1  r 
T f Tuc

Donde, Pf es la población (hab) correspondiente al año para el que se quiere
proyectar la población, Puc es la población (hab) correspondiente al último año
censado con información, Pci es la población (hab) correspondiente al censo


Documento
General

inicial con información, Tuc es el año correspondiente al último año censado
con información, Tci es el año correspondiente al censo inicial con información
y Tf es el año al cual se quiere proyectar la información.

 Método Geométrico es útil en poblaciones que muestren una importante
actividad económica, que genera un apreciable desarrollo y que poseen
importantes áreas de expansión las cuales pueden ser dotadas de servicios
públicos sin mayores dificultades. La ecuación que se emplea es:

Pf  Puc 1  r 
T f Tuc

Donde r es la tasa de crecimiento anual en forma decimal y las demás
variables se definen igual que para el método anterior. La tasa de crecimiento
anual se calcula de la siguiente manera:

1
P  Tuc Tci 
r   uc 
P  1
 ci 
 Método exponencial. La utilización de este método requiere conocer por lo
menos tres censos para poder determinar el promedio de la tasa de
crecimiento de la población. Se recomienda su aplicación a poblaciones que
muestren apreciable desarrollo y poseen abundantes áreas de expansión. La
ecuación empleada por este método es la siguiente:


k  T f  Tci 
P f  Pci  e
Donde k es la tasa de crecimiento de la población la cual se calcula como el
promedio de las tasas calculadas para cada par de censos, así:

LnPcp  LnPca
k
Tcp  Tca

Donde Pcp es la población del censo posterior, Pca es la población del censo
anterior, Tcp es el año correspondiente al censo posterior, Tca es el año
correspondiente al censo anterior y Ln el logaritmo natural o neperiano.

Es importante aclarar que se utilizaron estos tres métodos debido a las características
de desarrollo de la región.


Documento
General

2.6.2.3 Resultados
De acuerdo con los anteriores datos se realizaron las proyecciones para la población
de la Provincia de Arequipa. Ver Tabla 8 Proyección de Habitantes para la Provincia
de Arequipa

Tabla 8 Proyección de Habitantes para la Provincia de Arequipa
AÑO GEOMETRICO ARITMETICO EXPONENCIAL PROMEDIO
2011 887.510 877.284 887.510 884.101
2012 905.260 891.624 905.260 900.715
2013 923.365 905.965 923.365 917.565
2014 941.833 920.305 941.833 934.657
2015 960.669 934.645 960.669 951.995
2016 979.883 948.986 979.883 969.584
2017 999.480 963.326 999.480 987.429
2018 1.019.470 977.667 1.019.470 1.005.536
2019 1.039.859 992.007 1.039.859 1.023.909
2020 1.060.657 1.006.348 1.060.657 1.042.554
2021 1.081.870 1.020.688 1.081.870 1.061.476
2022 1.103.507 1.035.028 1.103.507 1.080.681
2023 1.125.577 1.049.369 1.125.577 1.100.174
2024 1.148.089 1.063.709 1.148.089 1.119.962
2025 1.171.051 1.078.050 1.171.051 1.140.050
2026 1.194.472 1.092.390 1.194.472 1.160.444
2027 1.218.361 1.106.731 1.218.361 1.181.151
2028 1.242.728 1.121.071 1.242.728 1.202.176
2029 1.267.583 1.135.411 1.267.583 1.223.526
2030 1.292.934 1.149.752 1.292.934 1.245.207
2031 1.318.793 1.164.092 1.318.793 1.267.226
2032 1.345.169 1.178.433 1.345.169 1.289.590
2033 1.372.072 1.192.773 1.372.072 1.312.306
2034 1.399.514 1.207.114 1.399.514 1.335.380
2035 1.427.504 1.221.454 1.427.504 1.358.821
2036 1.456.054 1.235.794 1.456.054 1.382.634
2037 1.485.175 1.250.135 1.485.175 1.406.828
2038 1.514.879 1.264.475 1.514.879 1.431.411
2039 1.545.176 1.278.816 1.545.176 1.456.389
2040 1.576.080 1.293.156 1.576.080 1.481.772
2041 1.607.601 1.307.497 1.607.601 1.507.566
2042 1.639.753 1.321.837 1.639.753 1.533.781
2043 1.672.549 1.336.177 1.672.549 1.560.425
2044 1.705.999 1.350.518 1.705.999 1.587.506


Documento
General

AÑO GEOMETRICO ARITMETICO EXPONENCIAL PROMEDIO
2045 1.740.119 1.364.858 1.740.119 1.615.032
2046 1.774.922 1.379.199 1.774.922 1.643.014
2047 1.810.420 1.393.539 1.810.420 1.671.460
2048 1.846.629 1.407.880 1.846.629 1.700.379
2049 1.883.561 1.422.220 1.883.561 1.729.781
2050 1.921.233 1.436.560 1.921.233 1.759.675
Fuente: *INEI (censo 2005), Cálculos Diseñador

2.6.3 Tipos de residuos a disponer

 Caracterización física

El conocimiento de los tipos de residuos que hay que manejar es importante en el
diseño y trazado de un relleno sanitario, especialmente si están implicados residuos
especiales.

Con base en las proyecciones elaboradas y las caracterizaciones elaboradas en el
PIGARS, se ha determinado la media ponderada de generación de residuos y su
composición en el momento de ingresar al relleno sanitario. Esta composición es
importante para que en el diseño de detalle se puede calcular con un buen grado de
incertidumbre la generación estimada de lixiviados.

Tabla 9 Composición de residuos por Distrito según PIGARS 2004
COMPOSICION TIPICA DE LOS RESIDUOS SEGÚN EL DISTRITO *
Papel y Materia
# DISTRITOS DE AQP
carton
Plastico Metal Vidrio Caucho Textil
Organica
Material fino
1 AREQUIPA CERCADO 20,30% 21% 3% 3% 0% 3% 32% 18%
2 ALTO SELVA ALEGRE 20,00% 20% 5% 5% 6% 4% 30% 10%
3 CAYMA 25,00% 14% 7% 7% 5% 6% 30% 6%
4 CERRO COLORADO 20,00% 16% 5% 9% 8% 5% 30% 7%
5 CHARACATO 20,00% 15% 0% 0% 0% 0% 40% 25%
6 JACOBO HUNTER 0,14% 0,10% 0% 0,7% 0% 5% 33% 61%
7 MARIANO MELGAR
8 MIRAFLORES 20,00% 20% 5% 10% 3% 2% 40% 0%
9 PAUCARPATA 20,30% 21% 3% 3% 0% 3% 32% 18%
10 SABANDIA 15,00% 25% 5% 2% 3% 10% 40% 0%
11 SACHACA
12 SOCABAYA 21,00% 16% 4% 8% 3% 4% 25% 20%
13 TIABAYA 2,50% 81% 0% 1% 8% 0% 0% 7%
14 UCHUMAYO 25,00% 20% 5% 10% 5% 25% 10%
15 YANAHUARA 25,00% 15% 5% 10% 2% 2% 42% 1%
16 YURA
JOSE LUIS BUSTAMENTE
17 20,26% 21% 3% 3% 0% 3% 32% 18%
Y RIVERO
*Fuente : PIGARS


Documento
General

Los datos presentados en la Tabla 10 corresponden a caracterizaciones realizadas en
la provincia de Arequipa y que fueron reportadas en el respectivo PIGARS (Plan
Integral de Gestión Ambiental de Residuos Sólidos de Arequipa, 2004). Se desarrollo
un porcentaje ponderado para determinar un único valor de los residuos que llegaran
al relleno sanitario.

Tabla 10 Caracterización física de los residuos sólidos
Tipo de residuo Arequipa
Papel y cartón 19.6 %
Plástico 18.7 %
Metales 3.8 %
Vidrio 5.2 %
Caucho 3.0 %
Textiles 3.6 %
Orgánico 31.0 %
Material fino 15.1 %
Total 100.0%
Fuente: PIGARS de Arequipa

Los residuos a disponer en el relleno sanitario corresponden principalmente a los
residuos sólidos generados en las actividades domiciliarias, comerciales e
institucionales. De la caracterización elaborada en el PIGARS de Arequipa, se tiene
que el mayor aporte lo realizan los residuos domiciliarios con el 70%, mientras que el
componente más característico es el orgánico con un valor máximo del 42%

2.6.4 Proyección de residuos
Es fundamental establecer la producción actual y en potencia de los residuos sólidos
generados en el área del proyecto, de tal manera que se puedan evaluar con un nivel
de confiabilidad aceptable los volúmenes de residuos sólidos que se producirán, para
determinar la vida útil del relleno sanitario. Estos volúmenes servirán de base para el
dimensionamiento de las obras requeridas para el buen manejo y operación del
relleno.

Con la información bibliográfica se determinaron las cantidades actuales de residuos
sólidos con las cuales se podrán determinar las cantidades futuras, con base en las
proyecciones de la población y de tasas de generación de residuos sólidos.


Documento
General

2.6.4.1 Producción Esperada Por Habitante / Día (PPC)

De acuerdo con el PIGARS, se estima que la producción per cápita (PPC) varía entre
0.50 a 1.16 Kg.Hab./día, la cual coincide con los valores promedio para ciudades
peruanas.

Para obtener el valor promedio de PPC del proyecto se procede a recalcular el valor la
misma a partir de la distribución porcentual de la población, obteniéndose como valor
de diseño PPC = 0.785. Ver Tabla 11.

Tabla 11 Cálculo de PPC promedio del proyecto
ÍTEM AREQUIPA
Población Proyectada año 2010 884.101
Generación actual de residuos promedio (Ton/d) 694
PPC calculada 0.785
Fuentes: Proyecciones y datos colectados en campo (Recalculo Diseñador)

El valor de la ppc se encuentra dentro de los rangos normales para América Latina,
éste valor se mantendrá constante y no aumentará debido a que las tendencias y
políticas nacionales, apuntan al incremento de acciones encaminadas al
aprovechamiento y reciclaje de residuos desde la fuente. Ver Tabla 12 Cálculo de ppc
media ponderada.

Tabla 12 Cálculo de ppc media ponderada
Distritos del
ppc % ppc
Área de
estimada generación Ponderada
Influencia
Arequipa
1,16 12 0,14
Cercado
Alto Selva Alegre 0,86 10 0,09
Cayma 0,6 7,6 0,05
Cerro Colorado 0,7 13,3 0,09
Characato 0,58 0,6 0
Jacobo Hunter 0,58 4,5 0,03
Mariano Melgar 0,59 5,2 0,03
Miraflores 0,5 4,3 0,02
Paucarpata 0,58 11,8 0,07
Sabandia 0,58 0,3 0
Sachaca 0,64 1,9 0,01
Socabaya 0,71 7,1 0,05
Tiabaya 0,55 1,3 0,01
Uchumayo 0,58 0,9 0,01


Documento
General

Yanahuara 0,77 3 0,02
Yura 0,58 1,4 0,01
Jose Luis
Bustamante y 1,107 14,3 0,16
Rivero
TOTAL 0,785
Fuente: PIGARS de Arequipa, Diseñador.

Grafico 6 Generación de Residuos por distrito Año 2010

En el siguiente grafico se ilustra la participación de cada uno de los distritos en cuanto
a generación se refiere según la población proyectada para este estudio.


Documento
General

% GENERACION POR DISTRITO

JACOBO HUNTER MARIANO MELGAR
CHARACATO MIRAFLORES

CERRO COLORADO PAUCARPATA
SABANDIA
SACHACA
CAYMA
SOCABAYA

ALTO SELVA ALEGRE

JOSE LUIS BUSTAMENTE Y
AREQUIPA CERCADO RIVERO TIABAYA
UCHUMAYO
YANAHUARA
YURA

Grafico 7 Generación de residuos por Distrito de manera porcentual.

Así mismo se ha estipulado el diseño del relleno sanitario de manera general para una
vida útil de 40 años. El diseño de detalle y proyecciones de costos se desarrollara
para un total de 10 años según las metodologías utilizadas para el desarrollo de este
estudio. En la siguiente tabla se ilustra la generación de residuos sólidos para un
periodo de 40 años.

2.6.4.2 Producción futura de residuos sólidos

Para determinar la cantidad de residuos sólidos a recibir en el relleno sanitario de
Arequipa, se realizan las proyecciones de residuos en primera instancia teniendo en
cuenta los parámetros expuestos a continuación: a partir de la ppc y de las
proyecciones de poblaciones calculadas, se puede obtener la producción diaria y
anual de los residuos sólidos. Ver Tabla 13 Cálculo y proyección de residuos a generar
en el área del proyecto


Documento
General

Tabla 13 Cálculo y proyección de residuos a generar en el área del proyecto
Residuos generados (ton)
No. Año
Día Año Acum.
694,0 253.317,1 253.317,1
1 2011
707,1 258.077,3 511.394,4
2 2012
720,3 262.905,3 774.299,7
3 2013
733,7 267.802,5 1.042.102,3
4 2014
747,3 272.770,3 1.314.872,5
5 2015
761,1 277.810,0 1.592.682,5
6 2016
775,1 282.923,1 1.875.605,6
7 2017
789,3 288.111,1 2.163.716,7
8 2018
803,8 293.375,4 2.457.092,1
9 2019
818,4 298.717,7 2.755.809,8
10 2020
833,3 304.139,3 3.059.949,1
11 2021
848,3 309.642,1 3.369.591,2
12 2022
863,6 315.227,5 3.684.818,7
13 2023
879,2 320.897,2 4.005.715,9
14 2024
894,9 326.652,9 4.332.368,8
15 2025
910,9 332.496,3 4.664.865,1
16 2026
927,2 338.429,2 5.003.294,3
17 2027
943,7 344.453,4 5.347.747,7
18 2028
960,5 350.570,7 5.698.318,4
19 2029
977,5 356.782,9 6.055.101,3
20 2030
994,8 363.092,0 6.418.193,3
21 2031
1.012,3 369.499,8 6.787.693,1
22 2032
1.030,2 376.008,5 7.163.701,6
23 2033
1.048,3 382.619,9 7.546.321,5
24 2034
1.066,7 389.336,1 7.935.657,6
25 2035
1.085,4 396.159,3 8.331.816,8
26 2036
1.104,4 403.091,5 8.734.908,3
27 2037
1.123,7 410.135,0 9.145.043,4
28 2038
1.143,3 417.292,0 9.562.335,3
29 2039
1.163,2 424.564,7 9.986.900,0
30 2040
1.183,4 431.955,5 10.418.855,5
31 2041
1.204,0 439.466,7 10.858.322,2
32 2042
1.224,9 447.100,7 11.305.422,9
33 2043
1.246,2 454.860,0 11.760.283,0
34 2044
1.267,8 462.747,2 12.223.030,1
35 2045
1.289,8 470.764,6 12.693.794,8
36 2046


Documento
General

Residuos generados (ton)
No. Año
Día Año Acum.
1.312,1 478.915,1 13.172.709,8
37 2047
1.334,8 487.201,1 13.659.910,9
38 2048
1.357,9 495.625,5 14.155.536,4
39 2049
1.381,3 504.190,9 14.659.727,3
40 2050
Fuente: Diseñador

Con base en los resultados obtenidos se realiza la proyección de residuos por
componente, teniendo en cuenta la ppc calculada 0,785 k.hab/día.

2.7 ASPECTOS DE INGENIERÍA DEL RELLENO SANITARIO

2.7.1 Densidad de los residuos sólidos

La densidad de residuos sólidos suelto promedio (Residuos Sólidos residenciales y
residuos sólidos por barrido), según caracterizaciones efectuadas por la empresa
consultora en diferentes municipios y ciudades se define con los siguientes datos
promedio:

Densidad de residuos sólidos residenciales 202 Kg/m3

Densidad de residuos sólidos por barrido 483 Kg/m3

Densidad promedio de residuos sólidos sueltos 342.5 Kg/m3

El volumen compactado se calculará con una densidad de 1.2 Ton/m3, siguiendo las
recomendaciones de los fabricantes de los equipos utilizados para este fin y la
experiencia adquirida en diferentes rellenos sanitarios a los cuales se les ha hecho un
seguimiento.

El procedimiento empleado para el análisis es el siguiente: Se identifica el primer y el
último viaje depositados en las celdas que se están desarrollando en el momento,
previamente se realiza la planimetría de la celda en proceso, posteriormente se realiza
la planimetría y de esta forma se calcula el volumen depositado. Teniendo los dos (2)
componentes volumen y peso se procede a calcular la densidad. Este procedimiento
se realiza periódicamente y se puede determinar el promedio de la densidad a utilizar.

2.7.2 Áreas requeridas

La capacidad del relleno sanitario debe ser óptima para atender holgadamente la
producción de desechos residenciales, comerciales, institucionales, industriales,
producción de barridos entre otros, y además permitir eventualmente la incorporación


Documento
General

de otras unidades administrativas. Para tal efecto, se realizó el procedimiento de
cálculo que se sigue a continuación (Tabla 14 Cálculo área requerida primer año de
operación), teniendo como base la disposición del 100% de residuos generados, y sin
tener en cuenta las pérdidas de volumen por descomposición de la materia orgánica y
pérdida de humedad natural y sin contemplar tampoco los programa de reciclaje y
reuso propuestos en el PIGARS del área de influencia del proyecto.

Es de anotar que a partir de la experiencia en el diseño y asesoría en la operación de
diferentes rellenos sanitario de Latinoamérica, se define el dato de compactación
promedio.

Tabla 14 Cálculo área requerida primer año de operación
ITEM Valor Unidad
Porcentaje de cobertura: 5.1 % del volumen de residuos
dispuestos 5.1%
Peso específico de residuos compactados en el sitio (1.0) 1.2 ton/m3
Profundidad media diaria de residuos compactados 3.9 m
Espesor capa de cobertura 0.1 m
Altura celda diaria = Profundidad media de residuos
compactados + Material de cobertura 4.0 m
Población total año de inicio del proyecto (2011) 884.101 hab.
Producción per cápita de residuos sólidos promedio Kg./hab.-
(PPC) 0.785 día
Tasa de generación 694 ton/día
Volumen diario de residuos = Tasa de generación / Peso
578.3
específico de residuos m3
Área diaria de residuos requerida = Volumen diario de
148.3
residuos / Altura media de residuos compactados m2
Volumen diario de cobertura = Volumen diario de
29.5
residuos * Porcentaje de cobertura m3
Volumen diario total = Volumen diario de residuos +
607.8
Volumen diario de cobertura m3
Fuente: Diseñador

2.7.3 Cálculo del volumen requerido para el material de cobertura

El material de cobertura que se utilizara será el proveniente de las excavaciones que
se deben efectuar en el sitio para la adecuación de cada nivel y el cálculo del mismo
se estima siguiendo el desarrollo que se presenta en la Tabla 15 Cálculo del
porcentaje de cobertura requerido


Documento
General

Tabla 15 Cálculo del porcentaje de cobertura requerido
Frente Largo Volúmen
Sector Espesor
(m) (m) (m3)

Cobertura a emplear parte superior (e = 0.15 m) 12 12.7 0,1 15,24
Cobertura a emplear talud frontal (e = 0.15 m) 12 13.3 0,1 15,96
Material de cobertura requerido 31,2

% material de cobertura 5,1%
Fuente: Diseñador

En la Tabla 16 se especifican los valores anuales y diarios de residuos calculados
anualmente hasta el año 2050. Según esto, se estima que al final del proyecto, se
habrán empleado 809.924,1 m3 de material de cobertura, siendo este material
proveniente de las excavaciones de los diferentes vasos de disposición.

Tabla 16 Volumen de Residuo y material de cobertura
Residuos compactados (m3) Capa de cobertura (m3)
No. Año
Día Año Acumulado. Día Año Acumulado. Requerida*
211.079,5 211.079,5 29.5 10.767,5 10.767,5 13.997,8
1 2.011 578.3
215.058,0 426.137,5 30.0 10.950,0 21.717,5 28.232,8
2 2.012 589.2
219.073,0 645.210,5 30.6 11.169,0 32.886,5 42.752,5
3 2.013 600.2
223.161,0 868.371,5 31.2 11.388,0 44.274,5 57.556,9
4 2.014 611.4
227.322,0 1.095.693,5 31.8 11.607,0 55.881,5 72.646,0
5 2.015 622.8
231.519,5 1.327.213,0 32.3 11.789,5 67.671,0 87.972,3
6 2.016 634.3
235.753,5 1.562.966,5 32.9 12.008,5 79.679,5 103.583,4
7 2.017 645.9
240.097,0 1.803.063,5 33.5 12.227,5 91.907,0 119.479,1
8 2.018 657.8
244.477,0 2.047.540,5 34.2 12.483,0 104.390,0 135.707,0
9 2.019 669.8
248.930,0 2.296.470,5 34.8 12.702,0 117.092,0 152.219,6
10 2.020 682.0
253.456,0 2.549.926,5 35.4 12.921,0 130.013,0 169.016,9
11 2.021 694.4
258.018,5 2.807.945,0 36.1 13.176,5 143.189,5 186.146,4
12 2.022 706.9
262.690,5 3.070.635,5 36.7 13.395,5 156.585,0 203.560,5
13 2.023 719.7
267.399,0 3.338.034,5 37.4 13.651,0 170.236,0 221.306,8
14 2.024 732.6
272.217,0 3.610.251,5 38.0 13.870,0 184.106,0 239.337,8
15 2.025 745.8
277.071,5 3.887.323,0 38.7 14.125,5 198.231,5 257.701,0
16 2.026 759.1
282.035,5 4.169.358,5 39.4 14.381,0 212.612,5 276.396,3
17 2.027 772.7
287.036,0 4.456.394,5 40.1 14.636,5 227.249,0 295.423,7
18 2.028 786.4
292.146,0 4.748.540,5 40.8 14.892,0 242.141,0 314.783,3
19 2.029 800.4
297.329,0 5.045.869,5 41.5 15.147,5 257.288,5 334.475,1
20 2.030 814.6


Documento
General

Residuos compactados (m3) Capa de cobertura (m3)
No. Año
Día Año Acumulado. Día Año Acumulado. Requerida*
302.585,0 5.348.454,5 42.3 15.439,5 272.728,0 354.546,4
21 2.031 829.0
307.914,0 5.656.368,5 43.0 15.695,0 288.423,0 374.949,9
22 2.032 843.6
313.352,5 5.969.721,0 43.8 15.987,0 304.410,0 395.733,0
23 2.033 858.5
318.864,0 6.288.585,0 44.6 16.279,0 320.689,0 416.895,7
24 2.034 873.6
324.448,5 6.613.033,5 45.3 16.534,5 337.223,5 438.390,6
25 2.035 888.9
330.142,5 6.943.176,0 46.1 16.826,5 354.050,0 460.265,0
26 2.036 904.5
335.909,5 7.279.085,5 46.9 17.118,5 371.168,5 482.519,1
27 2.037 920.3
341.786,0 7.620.871,5 47.8 17.447,0 388.615,5 505.200,2
28 2.038 936.4
347.735,5 7.968.607,0 48.6 17.739,0 406.354,5 528.260,9
29 2.039 952.7
353.794,5 8.322.401,5 49.4 18.031,0 424.385,5 551.701,2
30 2.040 969.3
359.963,0 8.682.364,5 50.3 18.359,5 442.745,0 575.568,5
31 2.041 986.2
366.204,5 9.048.569,0 51.2 18.688,0 461.433,0 599.862,9
32 2.042 1,003.3
372.592,0 9.421.161,0 52.1 19.016,5 480.449,5 624.584,4
33 2.043 1,020.8
379.052,5 9.800.213,5 53.0 19.345,0 499.794,5 649.732,9
34 2.044 1,038.5
385.622,5 10.185.836,0 53.9 19.673,5 519.468,0 675.308,4
35 2.045 1,056.5
392.302,0 10.578.138,0 54.8 20.002,0 539.470,0 701.311,0
36 2.046 1,074.8
399.091,0 10.977.229,0 55.8 20.367,0 559.837,0 727.788,1
37 2.047 1,093.4
405.989,5 11.383.218,5 56.7 20.695,5 580.532,5 754.692,3
38 2.048 1,112.3
413.034,0 11.796.252,5 57.7 21.060,5 601.593,0 782.070,9
39 2.049 1,131.6
420.151,5 12.216.404,0 58.7 21.425,5 623.018,5 809.924,1
40 2.050 1,151.1
Fuente: Diseñador

2.7.4 Cálculo por año del área requerida

Teniendo en cuenta la información procesada hasta el momento, se calcula la
proyección de áreas anuales requeridas, Ver la Tabla 17.

Tabla 17 Área anual requerida
Área requerida para
Residuos compactados +
No. Año Capa de cobertura (m3)
Capa de cobertura (m2)
Día Año Acum. Diaria Mensual Anual
1 2.011 152.0 4.623,3
607,8 221.847,0 221.847,0 55.480,0
2 2.012 154.8 4.708,5
619,2 226.008,0 447.855,0 56.502,0
3 2.013 157.7 4.796,7
630,8 230.242,0 678.097,0 57.560,5
4 2.014 160.7 4.888,0
642,6 234.549,0 912.646,0 58.655,5
5 2.015 163.7 4.979,2
654,6 238.929,0 1.151.575,0 59.750,5
6 2.016 166.7 5.070,5
666,6 243.309,0 1.394.884,0 60.845,5
7 2.017 169.7 5.161,7
678,8 247.762,0 1.642.646,0 61.940,5


Documento
General

8 2.018 172.8 5.256,0
691,3 252.324,5 1.894.970,5 63.072,0
9 2.019 176.0 5.353,3
704,0 256.960,0 2.151.930,5 64.240,0
10 2.020 179.2 5.450,7
716,8 261.632,0 2.413.562,5 65.408,0
11 2.021 182.5 5.551,0
729,8 266.377,0 2.679.939,5 66.612,5
12 2.022 185.8 5.651,4
743,0 271.195,0 2.951.134,5 67.817,0
13 2.023 189.1 5.751,8
756,4 276.086,0 3.227.220,5 69.021,5
14 2.024 192.5 5.855,2
770,0 281.050,0 3.508.270,5 70.262,5
15 2.025 196.0 5.961,7
783,8 286.087,0 3.794.357,5 71.540,0
16 2.026 199.5 6.068,1
797,8 291.197,0 4.085.554,5 72.817,5
17 2.027 203.0 6.174,6
812,1 296.416,5 4.381.971,0 74.095,0
18 2.028 206.6 6.284,1
826,5 301.672,5 4.683.643,5 75.409,0
19 2.029 210.3 6.396,6
841,2 307.038,0 4.990.681,5 76.759,5
20 2.030 214.0 6.509,2
856,1 312.476,5 5.303.158,0 78.110,0
21 2.031 217.8 6.624,8
871,3 318.024,5 5.621.182,5 79.497,0
22 2.032 221.7 6.743,4
886,6 323.609,0 5.944.791,5 80.920,5
23 2.033 225.6 6.862,0
902,3 329.339,5 6.274.131,0 82.344,0
24 2.034 229.6 6.983,7
918,2 335.143,0 6.609.274,0 83.804,0
25 2.035 233.6 7.105,3
934,2 340.983,0 6.950.257,0 85.264,0
26 2.036 237.7 7.230,0
950,6 346.969,0 7.297.226,0 86.760,5
27 2.037 241.8 7.354,8
967,2 353.028,0 7.650.254,0 88.257,0
28 2.038 246.1 7.485,5
984,2 359.233,0 8.009.487,0 89.826,5
29 2.039 250.3 7.613,3
1.001,3 365.474,5 8.374.961,5 91.359,5
30 2.040 254.7 7.747,1
1.018,7 371.825,5 8.746.787,0 92.965,5
31 2.041 259.1 7.881,0
1.036,5 378.322,5 9.125.109,5 94.571,5
32 2.042 263.6 8.017,8
1.054,5 384.892,5 9.510.002,0 96.214,0
33 2.043 268.2 8.157,8
1.072,9 391.608,5 9.901.610,5 97.893,0
34 2.044 272.9 8.300,7
1.091,5 398.397,5 10.300.008,0 99.608,5
35 2.045 277.6 8.443,7
1.110,4 405.296,0 10.705.304,0 101.324,0


Documento
General

36 2.046 282.4 8.589,7
1.129,6 412.304,0 11.117.608,0 103.076,0
37 2.047 287.3 8.738,7
1.149,2 419.458,0 11.537.066,0 104.864,5
38 2.048 292.3 8.890,8
1.169,0 426.685,0 11.963.751,0 106.689,5
39 2.049 297.3 9.042,9
1.189,3 434.094,5 12.397.845,5 108.514,5
30 2.050 302.5 9.201,0
1.209,8 441.577,0 12.839.422,5 110.412,5
Fuente:Diseñador

2.7.5 Diseño de la celda diaria

El dimensionamiento de las celdas se determinó por el volumen de basuras
compactadas diariamente y teniendo en cuenta el periodo de recolección de los
Residuos Sólidos Urbanos. Se definieron así diversos parámetros base para el diseño
de la celda diaria para el primer año.

Tomando el área diaria calculada para el primer año de 152 m2 se determina que
teniendo una altura total de la celda de 4 m y frente de trabajo de 12 m (1 a 2
vehículos), el volumen será 607,8 m3 como avance diario para el primer año. En la
Tabla 18 Especificaciones de las celdas.se ilustra el valor del avance diario para los
años restantes del proyecto.

Tabla 18 Especificaciones de las celdas.
Volúmen(m3) Area (m2)
Año
Día Mensual Dia Mensual
607,8 221.847,0 152.0 4.623,3
2.011
619,2 226.008,0 154.8 4.708,5
2.012
630,8 230.242,0 157.7 4.796,7
2.013
642,6 234.549,0 160.7 4.888,0
2.014
654,6 238.929,0 163.7 4.979,2
2.015
666,6 243.309,0 166.7 5.070,5
2.016
678,8 247.762,0 169.7 5.161,7
2.017
691,3 252.324,5 172.8 5.256,0
2.018
704,0 256.960,0 176.0 5.353,3
2.019
716,8 261.632,0 179.2 5.450,7
2.020
729,8 266.377,0 182.5 5.551,0
2.021
743,0 271.195,0 185.8 5.651,4
2.022
756,4 276.086,0 189.1 5.751,8
2.023
770,0 281.050,0 192.5 5.855,2
2.024
783,8 286.087,0 196.0 5.961,7
2.025


Documento
General

Volúmen(m3) Area (m2)
Año
Día Mensual Dia Mensual
797,8 291.197,0 199.5 6.068,1
2.026
812,1 296.416,5 203.0 6.174,6
2.027
826,5 301.672,5 206.6 6.284,1
2.028
841,2 307.038,0 210.3 6.396,6
2.029
856,1 312.476,5 214.0 6.509,2
2.030
871,3 318.024,5 217.8 6.624,8
2.031
886,6 323.609,0 221.7 6.743,4
2.032
902,3 329.339,5 225.6 6.862,0
2.033
918,2 335.143,0 229.6 6.983,7
2.034
934,2 340.983,0 233.6 7.105,3
2.035
950,6 346.969,0 237.7 7.230,0
2.036
967,2 353.028,0 241.8 7.354,8
2.037
984,2 359.233,0 246.1 7.485,5
2.038
1.001,3 365.474,5 250.3 7.613,3
2.039
1.018,7 371.825,5 254.7 7.747,1
2.040
1.036,5 378.322,5 259.1 7.881,0
2.041
1.054,5 384.892,5 263.6 8.017,8
2.042
1.072,9 391.608,5 268.2 8.157,8
2.043
1.091,5 398.397,5 272.9 8.300,7
2.044
1.110,4 405.296,0 277.6 8.443,7
2.045
1.129,6 412.304,0 282.4 8.589,7
2.046
1.149,2 419.458,0 287.3 8.738,7
2.047
1.169,0 426.685,0 292.3 8.890,8
2.048
1.189,3 434.094,5 297.3 9.042,9
2.049
1.209,8 441.577,0 302.5 9.201,0
2.050
Fuente: Diseñador

2.7.6 Volúmenes totales durante la vida útil del relleno

Como resumen se presenta la Tabla 19, en la cual se presentan los volúmenes totales
requeridos para la disposición de los residuos sólidos provenientes del área de
influencia del proyecto durante un lapso de 10 años que comprende el tiempo para el
diseño de detalle del proyecto y el esquema de distribución de cada uno de los vaso
que se construirán para la disposición final de residuos en este tiempo. Asi mismo en
la Imagen 15 Distribución de vasos de disposición se ilustra la forma como se
desarrollaran esta construcción. No obstante en el Anexo 12 Planos Del Proyecto se
ilustran de manera completas todas las zonas de desarrollo y detalle de cada uno de
los componentes de los vasos de disposición.


Documento
General

Tabla 19 Vasos de disposición y capacidad Año 1-10
Capacidad Vida útil Fechas
Nivel Generación
Fase Por
No. Acumulad (m3/mes) Año Mese Día Acumulad
nivel Inicio Final
a (m3) s s s a (Años)
(m3)

Vaso 1 481.659,9 481.659,9 18.249,7 2,0 2,0 0,0 2,17 1-Jul-2010 30-Aug-2012

Vaso 2 521.735,4 1.003.395,3 18.327,1 2,0 4,0 2,0 4,51 31-Aug-2012 2-Jan-2015
A Vaso 3 717.309,5 1.720.704,8 18.381,4 3,0 2,0 14,0 7,72 3-Jan-2015 19-Mar-2018

Vaso 4 412.381,6 2.133.086,4 18.430,4 1,0 10,0 2,0 9,56 20-Mar-2018 20-Jan-2020
Entre
vasos 102.774,1 2.235.860,5 18.443,1 0,0 5,0 15,0 10,01 21-Jan-2020 6-Jul-2020
Fuente: Diseñador

Imagen 15 Distribución de vasos de disposición

En la siguiente tabla, se ilustran de manera detallada los volúmenes y áreas
requeridas para el desarrollo del proyecto en el largo plazo, como se observa se
estima una capacidad del predio para recibir los residuos del proyecto en un lapso de
40 años.


Documento
General

Tabla 20 Residuos generados y volumen requerido
Volumen final calculado incluyendo
PPC Residuos a disponer (ton)
Población factor de asentamiento
No. Año (kg/hab-
(hab.)
día)
Día Año Acum. Mensual Anual Acum.
884.101 0,785 694 253.317,1 253.317,1 36.974,5 221.847,0 221.847,0
1 2.011
900.715 0,785 707,1 258.077,3 511.394,4 18.519,2 222.230,1 444.077,1
2 2.012
917.565 0,785 720,3 262.905,3 774.299,7 18.550,7 222.609,0 666.686,0
3 2.013
934.657 0,785 733,7 267.802,5 1.042.102,3 18.581,9 222.982,5 889.668,5
4 2.014
951.995 0,785 747,3 272.770,3 1.314.872,5 18.612,5 223.349,5 1.113.018,1
5 2.015
969.584 0,785 761,1 277.810,0 1.592.682,5 18.636,8 223.642,0 1.336.660,1
6 2.016
987.429 0,785 775,1 282.923,1 1.875.605,6 18.660,7 223.928,3 1.560.588,4
7 2.017
1.005.536 0,785 789,3 288.111,1 2.163.716,7 18.686,7 224.239,8 1.784.828,2
8 2.018
1.023.909 0,785 803,8 293.375,4 2.457.092,1 18.711,8 224.542,2 2.009.370,4
9 2.019
1.042.554 0,785 818,4 298.717,7 2.755.809,8 18.733,6 224.803,1 2.234.173,5
10 2.020
1.061.476 0,785 833,3 304.139,3 3.059.949,1 18.754,5 225.054,2 2.459.227,7
11 2.021
1.080.681 0,785 848,3 309.642,1 3.369.591,2 18.774,6 225.294,8 2.684.522,5
12 2.022
1.100.174 0,785 863,6 315.227,5 3.684.818,7 18.793,7 225.524,1 2.910.046,6
13 2.023
1.119.962 0,785 879,2 320.897,2 4.005.715,9 18.811,8 225.741,4 3.135.788,0
14 2.024
1.140.050 0,785 894,9 326.652,9 4.332.368,8 18.828,8 225.946,1 3.361.734,1
15 2.025
1.160.444 0,785 910,9 332.496,3 4.664.865,1 18.844,8 226.137,5 3.587.871,6
16 2.026
1.181.151 0,785 927,2 338.429,2 5.003.294,3 18.861,9 226.343,0 3.814.214,6
17 2.027
1.202.176 0,785 943,7 344.453,4 5.347.747,7 18.875,5 226.505,9 4.040.720,5
18 2.028
1.223.526 0,785 960,5 350.570,7 5.698.318,4 18.890,1 226.680,9 4.267.401,4
19 2.029
1.245.207 0,785 977,5 356.782,9 6.055.101,3 18.903,3 226.839,8 4.494.241,2
20 2.030
1.267.226 0,785 994,8 363.092,0 6.418.193,3 18.917,3 227.008,2 4.721.249,4
21 2.031
1.289.590 0,785 1012,3 369.499,8 6.787.693,1 18.927,8 227.133,2 4.948.382,6
22 2.032
1.312.306 0,785 1030,2 376.008,5 7.163.701,6 18.940,9 227.291,3 5.175.673,9
23 2.033
1.335.380 0,785 1048,3 382.619,9 7.546.321,5 18.952,5 227.430,3 5.403.104,2
24 2.034
1.358.821 0,785 1066,7 389.336,1 7.935.657,6 18.960,4 227.525,4 5.630.629,6
25 2.035
1.382.634 0,785 1085,4 396.159,3 8.331.816,8 18.970,8 227.649,6 5.858.279,1
26 2.036
1.406.828 0,785 1104,4 403.091,5 8.734.908,3 18.979,4 227.753,1 6.086.032,3
27 2.037
1.431.411 0,785 1123,7 410.135,0 9.145.043,4 18.990,2 227.882,2 6.313.914,5
28 2.038
1.456.389 0,785 1143,3 417.292,0 9.562.335,3 18.997,2 227.966,2 6.541.880,7
29 2.039
1.481.772 0,785 1163,2 424.564,7 9.986.900,0 19.004,2 228.050,8 6.769.931,5
30 2.040
1.507.566 0,785 1183,4 431.955,5 10.418.855,5 19.013,1 228.156,9 6.998.088,4
31 2.041
1.533.781 0,785 1204 439.466,7 10.858.322,2 19.019,9 228.239,0 7.226.327,4
32 2.042
1.560.425 0,785 1224,9 447.100,7 11.305.422,9 19.028,3 228.339,8 7.454.667,2
33 2.043
1.587.506 0,785 1246,2 454.860,0 11.760.283,0 19.034,6 228.415,3 7.683.082,5
34 2.044
1.615.032 0,785 1267,8 462.747,2 12.223.030,1 19.040,5 228.486,2 7.911.568,6
35 2.045
1.643.014 0,785 1289,8 470.764,6 12.693.794,8 19.046,0 228.551,6 8.140.120,2
36 2.046


Documento
General

Volumen final calculado incluyendo
PPC Residuos a disponer (ton)
Población factor de asentamiento
No. Año (kg/hab-
(hab.)
día)
Día Año Acum. Mensual Anual Acum.
1.671.460 0,785 1312,1 478.915,1 13.172.709,8 19.052,5 228.630,5 8.368.750,7
37 2.047
1.700.379 0,785 1334,8 487.201,1 13.659.910,9 19.056,8 228.682,1 8.597.432,8
38 2.048
1.729.781 0,785 1357,9 495.625,5 14.155.536,4 19.063,7 228.764,2 8.826.197,0
39 2.049
1.759.675 0,785 1381,3 504.190,9 14.659.727,3 19.068,1 228.817,5 9.055.014,5
40 2.050

2.8 CONFORMACION Y ESQUEMA DEL RELLENO SANITARIO

El emplazamiento del relleno es de tipo trinchera combinado con desarrollo por área y
se efectúa por medio de celdas independientes de tal manera que se garantiza el flujo
por gravedad de los lixiviados desde el sitio de generación hasta la laguna colectora
de lixiviados donde deberá ser mecánicamente impulsado hacia el punto de
tratamiento. El cierre de la conformación de las trincheras constituye un dique en tierra
que en su corona configura la vía principal de acceso.

El estudio geotécnico además de analizar los factores de seguridad para las diferentes
condiciones o hipótesis de cargas, contempla que la base del relleno plantea una
geomembrana y un sistema de recolección de lixiviado compuesto por piedra y
tubería. Para el nivel intermedio se proyectará un sistema de drenaje mediante drenes
longitudinales interconectados con las zanjas inferiores mediante las chimeneas de
extracción de gases con lo que se busca garantizar un buen drenaje atravesando las
celdas para evitar la saturación del relleno y buscar una estabilidad en condición
drenada, combinado con el sistema de extracción de gas con lo que se forma una red
tridimensional de trabajo conjunto y minimizar la presión de poros. La cobertura final
reducirá la infiltración de la lluvia y se considerará un sello adicional de arcilla en el
contacto con el talud sobre el que se apoyara el relleno y prever que por hundimientos
se pueda formar algún empozamiento o corriente de agua a lo largo del contacto.

Para protección contra la erosión del cuerpo de residuos se ha diseñado un sistema de
cunetas en geomembrana o tierra para el drenaje de las aguas de escorrentía de
aguas lluvias para un periodo de retorno de 25 años, los cuales están ubicados en la
corona del talud de clausura y en el costado interno de las bermas intermedias. En el
contacto talud natural – talud de residuos se proyectan cunetas perimetrales en
concreto que e su momento el operador determinará su viabilidad en cuanto al
material se refiere. .

Finalmente, en la base de cada talud de residuos, se construirán “filtros pulmón” para
el adecuado manejo de lixiviados acumulados en la base del cuerpo de residuos.


Documento
General

2.8.1 Dimensionamiento de la celda para el primer año.

El dimensionamiento de las celdas se determinó por el volumen de basuras
compactadas diariamente y teniendo en cuenta el periodo de recolección de los
Residuos Sólidos Urbanos. Se definieron así diversos parámetros base para el diseño
de la celda diaria para el primer año.

Tomando el área diaria calculada para el primer año de 152m2 se determina que
teniendo una altura total de la celda de 4 m y frente de trabajo de 12 m (1 vehículo), el
avance diario para el primer año será de 12.7m,

Tabla 21 Avance de las celdas de disposición
Avance Avance
No. Año anual No. Año anual
(m) (m)
2.031
1 2.011 12,7 21 18,9
2.032
2 2.012 13,0 22 19,2
2.033
3 2.013 13,2 23 19,6
2.034
4 2.014 13,5 24 20,0
2.035
5 2.015 13,7 25 20,4
2.036
6 2.016 14,0 26 20,8
2.037
7 2.017 14,3 27 21,3
2.038
8 2.018 14,6 28 21,7
2.039
9 2.019 14,9 29 22,1
2.040
10 2.020 15,2 30 22,6
2.041
11 2.021 15,5 31 23,0
2.042
12 2.022 15,8 32 23,5
2.043
13 2.023 16,1 33 23,9
2.044
14 2.024 16,4 34 24,4
2.045
15 2.025 16,8 35 24,9
2.046
16 2.026 17,1 36 25,4
2.047
17 2.027 17,4 37 25,9
2.048
18 2.028 17,8 38 26,4
2.049
19 2.029 18,1 39 27,0
2.050
20 2.030 18,5 40 27,5

Teniendo en cuenta una capacidad volumétrica de 607,8m3, la celda diaria del año 1
tendrá una base de 12.7m, altura de 4 m (3.90 de residuos y 0.10 m de cobertura),
frente de 12 m, taludes laterales verticales (los cuales no se cubren) y taludes frontales
3H: 1V. Diariamente se cubrirá con material térreo o algún tipo de material textil o
sintético tanto la parte superior como frontal de la celda, material que será removido
para la construcción de la celda contigua.


Documento
General

2.9 PROYECCION DE GASES Y LIXIVIADOS DE DESCOMPOSICION

Los residuos sólidos, están compuestos por diversos materiales de desecho, los
cuales se agruparán, para los efectos aquí buscados, en tres grandes conjuntos:

Materiales susceptibles de descomposición, conformados por los rápidamente
putrescibles, que son básicamente los desechos de comida y los de descomposición
lenta, tales como papel, cartón, textiles, madera y poda de árboles.

Materiales inertes o de muy difícil descomposición, conformados por tierra, arena,
plásticos, caucho, vidrio y metales.

El primer grupo, o sea los materiales susceptibles de descomposición y el último, esto
es el agua, son los que intervienen en la descomposición generadora de gases y
lixiviados.

La biodegradación se realiza inicialmente en condiciones prevalentemente aeróbicas,
en razón del oxígeno del aire atrapado dentro de las oquedades remanentes después
de la compactación. Como dicho aire no es renovado, rápidamente se agota el
oxígeno y la descomposición procede, en adelante, en condiciones anaeróbicas. Por lo
anterior, se considera que en su conjunto la degradación se realiza fundamentalmente
por la acción de microorganismos anaeróbicos.

La reacción global para esta acción, en términos cualitativos, se puede describir así:

En general, cuando se trata de residuos domésticos, las cantidades de azufre son
insignificantes, de tal manera que la anterior relación se simplifica así:

En términos globales, un grupo de reactivos sólidos y líquidos se transforman en unos
productos gaseosos. En relación con estos últimos, cabe anotar la insolubilidad del


Documento
General

metano, la baja solubilidad del gas carbónico y la gran solubilidad del gas amonio,
todos ellos en relación con el agua.

El grupo de compuestos de carbono, hidrógeno, oxígeno y nitrógeno (eventualmente
también azufre) se puede representar mediante una fórmula empírica que indique la
abundancia relativa de cada uno de los elementos químicos dentro del conjunto. Para
ello se requiere la información de la humedad de cada uno de los componentes que lo
constituyen, así como la composición química elemental de cada componente seco.

Con la anterior información se puede lograr el conocimiento de las cantidades relativas
de los diferentes elementos, las que, junto con los correspondientes pesos atómicos,
permiten calcular las cantidades relativas de átomos de cada uno de los elementos
mencionados y fácilmente, la fórmula empírica representativa de todo el conjunto.

Una vez lograda la fórmula empírica correspondiente a los materiales que intervienen
en la bio-descomposición, se puede proceder al balance estequiométrico. Como
información complementaria, se requieren la composición restante de la
caracterización y el grado de avance de la reacción de descomposición biológica. En
relación con esto último se puede partir del supuesto de un porcentaje global de
conversión y operar con la fórmula empírica antes encontrada. Si se diferenciara la
conversión para cada uno de los componentes del grupo de los susceptibles de
descomposición, se requeriría recalcular la fórmula empírica con base en cada
porcentaje de conversión u operar por separado con cada componente del grupo,
evaluando la estequiometria respectiva y sumando, finalmente de manera ponderada
los productos del conjunto.

La ecuación química para cualquiera de los casos es:

De la que, una vez averiguados los coeficientes estequiométricos, se puede saber qué
cantidad de productos se generan por la descomposición de una cierta cantidad de
compuesto orgánico reactivo, así como la cantidad de agua que desaparece del medio
al intervenir como reactivo en la reacción. De esta manera se podrá conocer el total de
compuestos que aparecerán al finalizar la misma. Estos son los inertes, no afectados
por la degradación; los orgánicos, que intervienen finalmente en ella; el agua
remanente no consumida en el cambio bioquímico y los productos nuevos (metano,
gas carbónico y gas amonio).

Como el gas amonio se puede suponer completamente solubilizado en el agua
presente dentro de los residuos, la suma de CO2 y CH4 corresponderá al liberado en la
fermentación anaeróbica de la basura.

En relación con el agua que permanece finalmente sin intervenir en la reacción, cabe
preguntar si podrá ser soportada sin sobresaturación y escurrimiento por la cantidad
disminuido de sólidos que quedan al final del proceso. Se puede suponer que los
sólidos remanentes pueden contener hasta el 40% de humedad global, cualquier


Documento
General

cantidad por encima de ese valor causará sobresaturación y escurrimiento, lo que
constituirá el lixiviado ocasionado por la descomposición de las basuras dispuestas.
Cuando la basura tiene una humedad menor de 40% en peso, no debe producir
lixiviados, al contrario, se vuelve ávida por el agua y mientras más seca la entreguen,
menor será el problema de los lixiviados.

Los valores así hallados de gases y lixiviados corresponden al período total de
descomposición, o sea la generación global durante toda la vida del relleno sanitario
hasta su estabilización.

2.9.1 Dinámica de la generación de los gases y lixiviados de descomposición.

Para la predicción de la forma como se reparte la producción total de los gases y
lixiviados provenientes de la descomposición, se parte de los siguientes postulados
básicos:

En el segundo año se presenta un pico en la fracción del total que descompone, o sea
en la rapidez de la descomposición.

En los siguientes años hasta finalizar el quinto año, la tasa de descomposición decrece
progresivamente.

A partir del quinto año hasta el decimoquinto, se mantiene una tasa de
descomposición mínima, decreciente, pero significativa.

De la finalización del año quinto en adelante, las tasas de descomposición son
insignificantes (para los efectos prácticos de generación de gases y lixiviados, se
puede suponer que la descomposición ha cesado).

Más precisamente, hasta el año quinto se supone que ocurre el 95% del total de la
descomposición esperada. Para los años sexto al decimoquinto, se supone repartido
el 5% restante de la descomposición, con un decrecimiento lineal que lleva a un valor
de cero para la finalización del año quince.

Con estas consideraciones se puede fijar la fracción de descomposición
correspondiente a cada año y si se desea, la correspondiente a cada mes de los
quince años, dentro de los que se ubica el proceso de estabilización biológica.

Si se ha establecido la cantidad de gas o de lixiviado que produce cada tonelada de
basura en su descomposición global, a partir del conocimiento de la cantidad de
basuras dispuestas en un determinado mes de un año, con las fracciones antes
mencionadas se pueden calcular las cantidades de lixiviado y de gas que
previsiblemente se habrán de generar en cada uno de los subsiguientes 180 meses.

Si se dispone del programa de llegada mensual de basuras al relleno sanitario para
toda su vida útil, para la cantidad llegada en cada mes se puede realizar el cálculo de
producción progresiva de gas y de lixiviado en cada uno de sus respectivos 180 meses


Documento
General

subsiguientes. De esta manera, en un cierto mes, posterior al de la iniciación de
operaciones del relleno, se encontrarán partidas parciales de producción,
correspondiendo, cada una de ellas a la cantidad de basuras dispuestas en los meses
anteriores.

2.9.2 Lixiviados por percolación

A los lixiviados mensuales totales debidos a la descomposición, se deben agregar los
que se generan por efecto de las aguas lluvias que se precipitan sobre los terrenos de
los rellenos sanitarios ya cubiertos por los residuos sólidos.

Se supone que la ejecución de obras de infraestructura se ha desarrollado cabalmente
con base en diseños que impiden la llegada de aguas de escorrentía provenientes de
las vertientes aledañas, mediante canales interceptores dispuestos adecuadamente.

Importará entonces conocer las áreas sobre las que se tendrá en cuenta dicha
precipitación, o sea las realmente cubiertas por basuras. Como estas áreas se
modifican a medida que progresa el relleno sanitario, se hace necesario el diseño
previo del mismo, con el objeto de conocer sus valores mes tras mes.

Obviamente, se requiere el conocimiento de la precipitación pluvial esperada en cada
mes del año, así como la Evapotranspiración Potencial (EVP), junto con la información
complementaria sobre el tipo de material de cobertura superficial, las pendientes y
espesores con que se habrá de disponer, con el objeto de lograr una buena
aproximación al estimar la permeabilidad de las capas superiores del terreno y sus
coeficientes de escorrentía y poder elaborar así apropiadamente los balances de agua
sobre el terreno.

Las consideraciones principales en los balances mencionados corresponden a dos
etapas distintas: La primera, netamente superficial y la segunda, de interacción dentro
de la capa del material de cobertura.

De acuerdo con lo anterior, se puede concluir:

En donde:

P: Precipitación

I: Infiltración

ES: Escorrentía.

Una vez que parte de la precipitación se ha infiltrado y dependiendo de la condición de
la capa de cobertura superficial, el agua infiltrada puede tener uno o varios de los
siguientes destinos: puede acumularse en dicha capa (si su humedad está por debajo


Documento
General

de su capacidad de saturación), puede evapotranspirarse realmente (de acuerdo con
los valores comparativos entre la infiltración, la evaporación potencial y la capacidad
de retención del terreno) o puede percollar hacia la basura subyacente (si se tiene
previamente una condición de saturación de la capa de cobertura superficial y sucede
una mayor infiltración que evapotranspiración real).

Es en la aparición de este último caso cuando se puede afirmar que se generan
lixiviados originados en la percolación en una cantidad igual al valor de la misma.

En donde:

ER: Evapotranspiración real.

PER: Percolado.

AC: Cantidad acumulada por efecto de la infiltración.

La clave en la búsqueda de las cantidades de lixiviados por percolación consiste en
determinar en qué meses del año presumiblemente aparecerán los valores de PER
mayores que cero. Con esta información y con el conocimiento del área total sobre la
que se considera la precipitación, se podrán hallar los volúmenes de percolados o de
lixiviados generados por percolación.

Es necesario calcular los percolados que alcanzan los lechos de basuras y que
necesariamente, con el transcurrir del tiempo, llegarán a los filtros de lixiviados y
fluirán hacia los conductos de evacuación y conducción posterior a los sistemas de
tratamiento, o sencillamente que irán a contaminar las aguas subterráneas o
superficiales.

2.9.3 Resultado del modelo de generación de lixiviados

En el Anexo 11 Modelación de generación de Biogás y lixiviados, se presenta el
resultado obtenido por el modelo de generación aplicado para los residuos generados
a 40 años, en el relleno sanitario.

En las siguientes tabla y figura se presenta el comportamiento de los lixiviados
generados en el relleno sanitario, es importante aclarar que para este cálculo se utilizó
la precipitación máxima y la evaporación mínima, debido a que por las características
típicas de la zona no hay generación de lixiviados por percolación.


Documento
General

Tabla 22 Resumen resultado cálculo de generación de lixiviados
Finaliza
Caudales máximos Mes de máxima
Subproducto generación
generación
m3/mes m3/día l/s (mes)
Lixiviado 4.701,65 156,72 1,81 470 660
Fuente: Diseñador

Lixiviado neto

0,70

0,60

0,50

0,40
l/s

0,30

0,20

0,10

0,00
2011 2016 2021 2026 2031 2036 2041 2046 2051
años

Grafico 8 Producción de Lixiviados en el relleno sanitario de la MPA

La proyección de los lixiviados generados por el relleno sanitario se realizó para el
periodo de diseño (40 años), de acuerdo con las características de los mismos la
generación se prolonga hasta el mes 660 y con un rango de generación entre 0,04 y
4.701,65 m3 mensuales, siendo los meses de mayor generación los contemplados
entre el 469 y el 471.

2.9.4 Generación de gases

El biogás se escapa del relleno sanitario naturalmente de dos maneras: migración o
ventilación por la cubierta. En ambos casos y sin controles ni captura, el biogás (y el
metano) saldrá a la atmósfera. El volumen e índice de las emisiones del metano de un
relleno sanitario son una función de la cantidad total de materia orgánica enterrada en
el relleno y su contenido húmedo, técnicas de compresión/compactación, temperatura,
tipo de residuos y tamaño de partículas. Aunque el índice de emisión de metano


Documento
General

declinará después de la clausura del relleno sanitario (según la materia orgánica
cese), el relleno sanitario típicamente continúa emitiendo metano por años (20 años o
más) después del cierre.

De acuerdo con lo anterior y aplicando además lo anteriormente expuesto en cuanto a
generación de gases, a continuación se presenta la gráfica para el relleno sanitario.

12000

10000

8000
miles m3 gas/mes

6000

4000

2000

0
2007 2017 2027 2037 2047 2057
años

Grafico 9 Generación de gas en el relleno sanitario.

De acuerdo con lo presentado en el Grafico 9 Generación de gas en el relleno
sanitario, se puede apreciar que la generación de gases va en incremento hasta el
pico en el mes 480 y de allí inicia el proceso de declive hasta llegar a cero en el mes
519.

2.10 DISEÑO SISTEMA DE IMPERMEABILIZACIÓN

De acuerdo con los análisis desarrollados, la experiencia del consultor y las tendencias
y técnicas en construcción de rellenos sanitarios, la barrera impermeabilizante en el
fondo del relleno sanitario de Arequipa, de abajo hacia arriba quedará conformada de
la siguiente manera. Así mismo se plantea esta alternativa dada la evaluación de
alternativas desarrolladas en los estudios de Pre factibilidad del proyecto.


Documento
General

 Nivelación del nivel superior del suelo parental excavado con el fin de
garantizar la no presencia de materiales cortantes que puedan romper la
geomembrana (material granular o pedregoso).

 Capa de protección inferior de la geomembrana compuesta por un geotextil NT
2000

 Una capa de geomembrana de Polietileno de alta densidad de 60 mils (1,5
mm).

 Capa de protección superior de la geomembrana con material de excavación.
(30cms)

 Dranaje de lixiviados en Filtros en espina de pescado para el drenaje de
lixiviados.

Una vez conformado el terreno, sobre la superficie del fondo del relleno, se colocará
capa de material sintético, conservando una pendiente mínima del 0,5% en el sentido
longitudinal y las cotas establecidas en los planos de diseño. Sobre este sistema de
protección del suelo se procederá al extendido de una capa de material de excavación
espesor mínimo de 0.30 m conservando las pendientes de la conformación de la base
del relleno.

En el sector de los filtros donde estarán ubicada las tuberías de drenaje de lixiviados,
se dispondrá de un material granular con diámetro entre 3" y 4" conformando una
canal junto con la tubería, conservando las pendientes del 0,5% en el sentido
longitudinal (dirección del drenaje principal) y las cotas establecidas en los planos de
diseño. Esta capa de grava tiene como función permitir el flujo de los lixiviados hacia la
zona de filtros

En todo caso y en cumplimiento del artículo 85 del Decreto Supremo No 057-04-PMC
que reglamenta la Ley general de Residuos sólidos, se contara y garantizaran unos
niveles adecuados de aislamiento de la masa de residuos, mediante la instalación de
una geomembrana impermeable.

2.11 RED GENERAL DE AGUAS DE ESCORRENTÍA

Las precipitaciones en la zona se concentran en solo 3 meses en el primer trimestre,
donde se precipita el 90% de la lluvia total anual; es decir, las estructuras hidráulicas
prácticamente trabajaran durante el primer trimestre, el resto del año es mínimo caudal
de escorrentía.

Para el cálculo de las estructuras hidráulicas en forma aproximada, se consideraron
las situaciones más desfavorables y la mayor área de drenaje de 15 Has.


Documento
General

La cuneta y alcantarilla de 22” proyectadas en forma preliminar y aproximada, pueden
ser las máximas dimensiones requeridas en concreto.

2.11.1 Dimensiones aproximadas de las estructuras hidráulicas

 Cunetas

Para una pendiente mínima de 0.5% en concreto, un coeficiente de rugosidad de
Manning de 0.016 y el caudal máximo para 10 años de retorno de 0.20 m3/s, las
dimensiones aproximadas serían las siguientes:

Ancho = 0.60 m

Lámina de agua = 0.28 m

Altura = 0.40 m

Velocidad = 1.21 m/s

Régimen Subcrítico

 Alcantarillas

El diámetro de la tubería se calculó mediante la ecuación de Manning, a tubo lleno
para un coeficiente de rugosidad de Manning medio de 0.016 del concreto, según la
siguiente expresión:

D = (3.21 Q n/ S0.5)3/8

Donde:
D = Diámetro de la tubería en metros

Q = Caudal máximo en m3/s

n = Coeficiente de rugosidad de Manning, adimensional

S = Pendiente del tubo en m/m

Para el diseño se consideró un coeficiente de rugosidad de Manning de 0.016, una
pendiente de 0.5% y el caudal de 0.27 m3/s para 25 años de retorno, obteniendo un
diámetro interno de 22” (0.54m).


Documento
General

2.11.2 Drenaje de lixiviados

La construcción de estas obras son tendientes a garantizar la recolección y
conducción de los lixiviados generados por la descomposición de la fracción orgánica
de los residuos sólidos dispuestos. Para garantizar este drenaje se deben realizar las
siguientes actividades:

Sobre el terreno adecuado se procederá a la localización del sistema de filtros
conforme a los diseños presentados, el cual puede ser similar al de un sistema espina
de pescado.

Una vez realizado el replanteo de los filtros se procederá a las excavaciones del caso,
conformando la sección del filtro de acuerdo a los planos de diseño, siguiendo una
pendiente mínima del 0,5% en el sentido longitudinal (dirección del drenaje principal).

Una vez se coloque la geomembrana contemplada en la impermeabilización del fondo
del relleno, se procederá a la colocación de una capa de material de excavaciones de
0.30 m de espesor, sobre esta se coloca una tubería perforada novafort de Pavco y
de diámetro de acuerdo a los planos de diseño. Se recomienda que el diámetro del
filtro principal sea mayor que los filtros secundarios; por último, se llena el filtro con
una capa de grava de diámetro entre 3" y 4" hasta la cota señalada en los planos.

Tabla 23 Especificaciones del sistema de drenaje de lixiviados
ITEM UNIDAD CANTIDAD
Vaso 1
Tubería 160mm m 1053,5
Zanja sin tubería m 1053.5
Cajas un 2.0
Manhol un 1
Vaso 2
Zanja sin tubería m 1134,6
Cajas un 2.0
Manhol un 1
Vaso 3
Cajas un 2.0
Manhol un 1
Vaso 4


Documento
General

ITEM UNIDAD CANTIDAD
Cajas un 2.0
Manhol un 1

Tuberia de conducción 200mm m 349,1
Cajas de transición un 4
Fuente: Diseñador

2.11.4 Diseño laguna de lixiviados
La construcción de la laguna de lixiviados se estima para almancear los lixiviados
generados en el relleno sanitario. Se desarrolla el proceso constructivo y de
impermeabilización similar al de los vasos de disposición. En la siguiente tabla, se
ilustran las medidas de la piscina. LA ubicación de la piscina se encuentra en los
planos que se encuentran anexos a este estudio.

Tabla 24 Especificaciones Laguna de Lixiviado Principal
ÍTEM UNIDAD CANTIDAD

Área
Excavaciones m2 600

Cortes m3 1.200

Profundidad m 2

Taludes m 1,5

Fuente:Diseñador


Documento
General

CAPITULO 3

3. CONSTRUCCION Y OPERACIÓN DEL PROYECTO

3.1 CRONOGRAMA DE CONSTRUCCION E IMPLEMENTACION DEL PROYECTO

En el Anexo 4 Cronograma para el desarrollo del proyecto se puede observar el
cronograma de implementación y construcción de la obra. Como se observa la idea es
que para el año 2011 se puedan estar recibiendo las primeras toneladas de residuos
en el nuevo relleno sanitario. Como se observa la ruta crítica para el comienzo de la
etapa de construcción está dada por el tiempo en que se tardan los trámites
administrativos de aprobación del Estudio de factibilidad del proyecto y de la
aprobación del Estudio de impacto ambiental del mismo.

Este cronograma se vera afectado en la medida que los tramites de aprobación de los
estudios sean agiles y se resuelvan de manera oportuna las observaciones por parte
de las entidades respectivas.

3.2 DESCRIPCION ETAPA DE ESTUDIOS Y DISEÑOS

Para el desarrollo de los estudios y diseños requeridos para la implementación del
proyecto, la empresa diseñadora y consultores han desarrollado las siguientes etapas
que se ilustran en la siguiente figura.

Todas estas etapas se han desarrollado por parte del grupo interdisciplinario de
trabajo en cada una de sus especialidades.

Los recorridos en campo se desarrollan teniendo en cuenta todas las normas de
seguridad industrial requeridas para mantener la integridad de los especialistas y
profesionales.

El levantamiento de la información se soporta con los reportes de actividades,
registros fotográficos y los resultados que han sido plasmados en el presente
documento y sus anexos.


Documento
General

Grafico 10 Esquema para el desarrollo de los estudios y diseños del proyecto

3.3 DESCRIPCION PROCESO DE CONSTRUCCION DEL RELLENO SANITARIO

A continuación se describen de manera detallada los procesos constructivos que se
desarrollaran en la etapa constructiva del proyecto. El desarrollo de estas etapas se
iniciara una vez estén aprobados tanto el Estudio de impacto ambiental como el
estudio de factibilidad del proyecto.


Documento
General

Grafico 11 Esquema constructivo del proyecto.

De esta manera, a continuación se explicaran de manera general cada una de las
etapas, teniendo en cuenta que el manejo ambiental de estas actividades se encuentra
detallado en los planes de manejo ambiental y las respectivas fichas que se
elaboraron según los impactos encontrados en cada una de las actividades.

Para las actividades que se describen a continuación, se requiere el uso de los
siguientes elementos:


Documento
General

Tabla 25 Maquinaria e insumos usados en las actividades del proyecto.
ACTIVIDAD MAQUINARIA INSUMOS

Volquetas

Excavadoras

Movimientos de tierra, Buldócer Combustibles y lubricantes
adecuación y nivelación del maquinaria
Cargadores
terreno
Mano de Obra Calificada
Moto niveladoras
Mano de obra no calificada
Compactadoras de
rodillos

Camionetas 4x4

Geomembrana HPDE
Termoselladora de
Cordón extrusor
geomembrana.
Impermeabilización del terreno
Geotextiles
y piscinas de lixiviados Maquina extrusora


Termoselladora de Geomembrana HPDE
geomembrana. Cordón extrusor
Impermeabilización de taludes
Maquina extrusora Mano de Obra Calificada


Material para filtros (piedra)

Excavadoras Tubería de PCV.
Excavación y construcción de
Volquetas Geotextiles
filtros de drenaje
Cargador Mano de Obra Calificada


Mangueras de conducción de
Gestión de lixiviados Motobombas
agua


Documento
General

Piedra para chimeneas

Obras de control ambiental Volquetas Tubería chimeneas

Excavadoras Mano de Obra Calificada


Excavadoras
Combustibles y lubricantes
Buldócer
maquinaria
Cargadores
Red vial Material para adecuación de las
Moto niveladoras vías.

Compactadoras de Mano de Obra Calificada
rodillos

Combustibles y lubricantes
maquinaria.

Cemento

Construcción de obras Hierro
Volquetas
complementarias
Materiales generales de
Excavadoras
construcción y adecuación de
oficinas e instalaciones.



3.3.1 Movimientos de tierra, adecuación y nivelación del terreno

Por medio de maquinaria pesada se realizará la configuración establecida en los
diseños del proyecto, de igual forma se removerán las capas de suelo necesarias y se
procederá a almacenar este material para aprovecharlo durante la etapa de operación
como material de cobertura siempre que sea posible. Estas labores se resumen en
remoción de capa vegetal que en la zona según las visitas realzadas no existe y la
excavación de la celda de disposición que incluye la excavación, cargue y descargue
de la tierra removida. .


Documento
General

Imagen 16 y 17 Descapote y excavación de un terreno para relleno sanitario

De esta forma las excavaciones del terreno deben incluir las configuraciones de
pendientes y filtros que garanticen la migración de los lixiviados generados por la
descomposición anaerobia de los residuos tal y como se muestra en la siguiente
imagen.

Imagen 18 Perfil de la base del relleno

Según como se ilustra en las Imagen 19 y 20 Material para la excavación en el
Predio, el material para la excavación es suelo en su mayoría con roca suelta, el
movimiento se desarrollara con maquinaria pesado adecuada para estas labores.


Documento
General

Imagen 19 y 20 Material para la excavación en el Predio

Asi mismo y tal y como se señala en la Tabla 26 Volúmenes de llenos de material en
cada vaso. Es necesario con el naimo de garantizar las pendientes y conformación de
las celdas, desarrollar una serio de llenos en material propio en los fondos de los
vasos.

Tabla 26 Volúmenes de llenos de material en cada vaso.
Área
Área Área total Área en Cortes
plana Rellenos
total m2 taludes m2 m3
m2 m3
Vaso 1 33.395,00 3.169,9 30.225,1 86.587,6 15,4
Vaso 2 31.421,00 3.288,2 28.132,7 52.734,9 524,4
Vaso 3 37.117,30 3.316,3 33.801,0 76.698,6 10
Vaso 4 33.718,30 3.555,8 30.162,4 55.783,0 722,3

3.3.2 Impermeabilización del terreno y piscinas de lixiviados

Este componente se considera como fundamental para el desarrollo de la obra. Con
una adecuada impermeabilización de la zona de disposición, se garantiza la protección
de acuíferos y el confinamiento de los subproductos de la actividad desarrollada como
lo son los lixiviados.

En este componente se plantean las dos alternativas que serán objeto de análisis para
la comparación de las alternativas que se estipulan en la Tabla 27 Alternativas de
impermeabilización de la zona de las celdas de disposición.


Documento
General

Imagen 21 y 22 Impermeabilización del terreno con Geomembrana.

Imagen 23 y 24 Instalación de geomembrana en la base del relleno sanitario.

3.3.3 Impermeabilización de taludes

Dentro de las actividades de impermeabilización se hará un importante énfasis en la
impermeabilización de los taludes del relleno si es que el diseño presentado así lo
requiere, en las siguientes imágenes se ilustra este proceso.


Documento
General

Imagen 25 y 26 Impermeabilización de taludes

Impermeabilizacion taludes

La Geomembrana es sellada para
evitar fugas al subsuelo

De igual forma la geomembrana que se utilice debe cumplir los estándares de calidad
a nivel internacional:

 Deben tener excelente resistencia química y juntas confiables.

 La superficie del estrato de suelo compactado debe ser plana y fuerte para que
proporcione un soporte continuo a la geomembrana. Esta superficie debe estar
libre de rocas, raíces y exceso de agua.

 La geomembrana debe ser transportada en rollos al sitio de trabajo, en su
almacenamiento debe evitarse el contacto directo con el terreno y debe ser
protegida de la exposición excesiva al polvo, agua y calor.

 Si las juntas de la geomembrana se llevan a cabo por procesos térmicos, se
requieren buenas condiciones climáticas y superficies completamente limpias.

 Se debe establecer un programa de seguridad de la calidad en la construcción
para la instalación de la geomembrana.

 La inspección será realizada por personal con experiencia y conocimiento.

 El programa debe definir con claridad las pruebas y los criterios de aceptación,
especificando la frecuencia de las pruebas a ser realizadas en el suelo
compactado y la geomembrana.

 Las pruebas deben realizarse mediante la estrategia de muestreo estadístico.


Documento
General

3.2.4 Excavación y construcción de filtros de drenaje

Dentro del esquema para la construcción del proyecto se contempla la configuración
de la pendiente del fondo del relleno sanitario con una serie de filtros en espina de
pescado de forma tal que garanticen una conexión entre si y un adecuado flujo de los
lixiviados generados al interior del relleno hasta los sitios adecuados para su
almacenamiento y/o tratamiento según se determinen en los diseños finales. En las
siguientes imágenes se ilustra el proceso constructivo de los filtros para los lixiviados.

Imagen 27 y 28 Construcción de filtros para lixiviados

Así mismo, las obras de drenaje se pueden clasificar en permanentes y temporales.
Las obras de drenaje permanentes deben construirse en los límites del relleno para
captar el escurrimiento de aguas arriba; los canales deben revestirse con material
apropiado. La velocidad del agua dentro de los canales no debe ser menor de 0.30
m/s.

Los canales de las obras de drenaje temporal deben construirse con taludes 3:1 (H:V),
rellenos de grava de 5cm de tamaño máximo para evitar socavaciones.

A pesar de presentar condiciones de sequia durante todo el año en la zona de
quebrada honda, es necesario contemplar los diseños de cunetas para las épocas de
invierno dado que se debe evitar el ingreso de agua lluvia al sistema del relleno
sanitario.

Los canales permanentes y los temporales Serán dimensionados de acuerdo con:

 Condiciones de precipitación. Para las condiciones de precipitación local se
trabajara con los valores máximos anuales de las lluvias para distintas
duraciones, entre 5 minutos y 24 horas en una estación representativa de la
zona y se evaluara la pertinencia de el establecimiento de estos canales.


Documento
General

 Red de escurrimiento natural. Con base en el estudio topográfico y los datos
que dimensiones en detalle el tamaño de la cuenca, se establecerán los
parámetros necesarios, como límites, área, forma, pendiente media de la
cuenca y longitud del cauce principal para la ubicación de los canales.

3.2.5 Gestión de lixiviados

La cantidad de lixiviados generados en el Relleno Sanitario, dependen principalmente
del régimen de lluvias y las características de los desechos dispuestos en el Relleno.
Pero con certeza se sabe que todo relleno sanitario así este ubicado en zonas secas
genera lixiviados generados por la descomposición anaerobia de la materia orgánica
dispuesta.

Las características físico-químicas de estos efluentes químicos puede ser altamente
contaminantes y dependiendo de la existencia de residuos peligrosos en el Relleno,
pueden o no aparecer en este líquido, por lo tanto, es muy difícil estimar la
composición, lo mismo que el tratamiento específico para todas las sustancias
presentes. Sin embargo, en términos generales los lixiviados tienen altas cargas
orgánicas con elevada demanda de oxígeno y su tratamiento puede llegar a ser muy
complejo.

Para el manejo de los lixiviados del relleno sanitario se proponen plantean las
siguientes alternativas.

 Lagunas De Lixiviados

Los lixiviados recogidos por el sistema de drenaje, antes de llegar a la laguna deberá
pasar por una estructura de sedimentación. Las conexiones serán en tubería HDPE

Cada una de las entradas de lixiviados hacia la laguna estará controlado por medio
una estructura sanitaria consistentes en trampa grasas y estructura de aforo.

 Recirculación De Lixiviados

La tecnología de recirculación de lixiviados cubre los conceptos de control ambiental y
optimización de la operación de un relleno sanitario. Esta técnica que debe ser
aplicada en rellenos sanitarios que cumplan con los requerimientos que se imponen
actualmente, presenta la ventaja de ser económica y tecnológicamente accesible.

¨La recirculación es una técnica que supone el uso del relleno de residuos sólidos
como un filtro anaerobio para el tratamiento de los lixiviados generados. Este
procedimiento se ha utilizado en diferentes países desarrollados como Holanda,


Documento
General

Australia, EE.UU., Italia, Inglaterra y Alemania entre otros¨ (Palma J., Espinace R.,
Valenzuela P., Szanto M., 19991).

En la recirculación, el paso de los lixiviados a través de la masa de residuos
incrementa la actividad biológica, mejorando la degradación biológica de la materia
orgánica del relleno bajo humedades entre el 50% y 70%, siendo así una opción
apropiada para rellenos sanitarios ubicados en zonas de pluviometría baja como el
caso de Arequipa.

Adicionalmente se tendrá una disminución del volumen total de lixiviados gracias al
proceso de evaporación, la cual es impulsada gracias a la alta radiación solar que se
presenta en la zona. ¨Por otro lado el incremento de la actividad biológica que se
alcanza reduce la carga contaminante del lixiviado, aumenta la generación de biogás e
incrementa la mineralización de los residuos. Los mejores resultados se logran
cuando el pH se mantiene en 7, ya que la variación del mismo origina una caída en la
actividad microbiana. La porosidad, la estructura y densidad del relleno son
importantes para asegurar una distribución uniforme del lixiviado recirculado y evitar la
formación de canales preferenciales a través del relleno¨ (Palma J., Espinace R.,
Valenzuela P., Szanto M., 1999ii).

El diseño del sistema de recirculación consta de los siguientes elementos:

 Caseta de bombeo

 Bombas impulsoras de lixiviado

 Tubería de conducción de lixiviados

 Sistema de aspersión

 Cuneta colectora de sobrantes

 Caja de inspección

Con relación al sistema de recirculación y evaporación de lixiviados en el relleno
sanitario de Arequipa, se presenta las siguientes consideraciones:

Los análisis de estabilidad llevados a cabo en diferentes Relleno Sanitario s del
Latinoamérica concluyen que para garantizar la estabilidad del relleno sanitario, es
necesario mantener los niveles de lixiviado a una altura menor del 50% de la altura del
relleno en cada sitio, para lo cual los sistemas de recolección y extracción de lixiviados
y de recolección y control de gases deberán diseñarse, construirse, operarse y
mantenerse de tal manera que estos niveles no sean superados.

1
Palma J., Espinace R., Valenzuela P., Szanto M., 1999. Reducción de los tiempos de estabilización en rellenos sanitarios operados con
recirculación de lixiviados tratados. XIII CONGRESO DE INGENIERIA SANITARIA Y AMBIENTAL. AIDIS – CHILE


Documento
General

Al consultar con expertos en el tema de estabilidad de rellenos sanitarios, estos
recomiendan no implementar este tipo de sistemas (recirculación) en rellenos de gran
altura localizados en zonas de alta pluviosidad por cuanto se afectan directamente los
factores de seguridad al aumentar la relación de presión de poros a valores mayores a
0.4, a menos que se lleven a cabo estrictos monitoreos y controles geotécnicos.

Con el fin de garantizar la estabilidad de las zonas donde se realiza el proceso de
recirculación, se deben implementar los siguientes sistemas de monitoreo y
seguimiento:

Instalación de piezómetros de hilo vibrátil distanciados inicialmente cada 100 - 300 m
en cada una de las celdas. Estos instrumentos se deben poner al momento que se los
residuos alcancen los 10 m de altura.

Iniciar el monitoreo y/o seguimiento diario de la presión de poros desde el mismo
momento de su instalación, el cual deberá ser previo al inicio del procedimiento de
recirculación.

Establecer como valor de alerta una relación de presión de poros (Ru) mayor o igual a
0.5, momento en el que se deberá suspender el procedimiento de recirculación en
forma inmediata.

Continuar con el procedimiento de lectura diaria e interpretación de resultados,
mientras permanezca en funcionamiento el sistema de recirculación. Se señala de
nuevo que esta labor interpretativa deberá estar dirigida por un geotecnista.

3.2.6 Obras de control ambiental

Dentro los parámetros y factores más importantes en un relleno sanitario desde el
punto de vista del control y monitoreo de aspectos ambientales y con el fin de
garantizar la correcta operación del relleno sanitario, la protección de los recursos
naturales y las comunidades, se deben ejercer entre otros los siguientes monitoreos:

 Monitoreo de lixiviados.

 Monitoreo de aguas subterráneas y superficiales.

 Monitoreo de Gases.

 Monitoreo de los niveles de compactación.

 Monitoreo de Piezómetros.

 Monitoreo de inclinómetros.


Documento
General

En todo caso la protección ambiental de la zona del proyecto, está directamente ligada
con unas adecuadas prácticas y procedimientos operativos mediante la participación
de un equipo técnico con l conocimiento adecuado para manejar este tema.

Chimeneas para los gases
generados por la descomposicion
anaerobia de la fraccion organica
de los R.S.U

Piscina de lixiviados para la
acumulacion y posterior
tratamiento de estos.

Imagen 29 y 30 Lagunas para lixiviados y chimeneas para evacuación de gases

Junto con las lagunas y obras para el manejo de lixiviados se contempla la
construcción de:

Chimeneas para extracción de gases: Su función es evacuar los gases producto de
la descomposición de residuos. En los puntos seleccionados para su ubicación se
armarán las chimeneas con una tubería interior en PVC de 6" de diámetro o similar y
perforaciones cada 10cm., las chimeneas se armarán con material triturado o piedra
que se encuentre en la zona y presente las mismas propiedades físicas y químicas
que permitan su durabilidad en el tiempo como medio de transporte para lixiviados y
gases.

Las chimeneas contarán en sus extremos con codos de 90° para evacuación de gases
evitando la entrada de agua e irán conectadas a una tubería que conducirá los gases
hacia el exterior del relleno.

Las chimeneas deben atravesar en sentido vertical todo el relleno desde el fondo
hasta la superficie.


Documento
General

Las chimeneas deben estar construidas verticalmente a medida que avanza el relleno,
logrando una buena compactación a su alrededor. Se recomienda instalarlas cada 25
a 50 m, con un diámetro entre 0.30 y 0.50m cada una.

Deben interconectarse los drenes, a fin de lograr una mayor eficiencia en el drenaje de
líquidos y gases en el relleno sanitario. Esta red garantizara un efectivo flujo de
lixiviados y gases fuera del sistema del relleno sanitario.

Imagen 31 Chimenea para la extracción de gases.

3.2.8 Red vial

 Vía principal de acceso: El acceso principal al relleno sanitario se hará por la
parte oriental del lote, por medio de una vía en afirmado que será circunvalará
al conjunto de celdas. El ancho de vía será de 10.0 m (entrada) y de 8.0 m la
circunvalar. Para el diseño de los radios de curvatura se tuvo en cuenta las
recomendaciones de los fabricantes de los equipos compactadores que se
tienen proyectados utilizar.

 Vía secundaria de acceso a niveles superiores: De otro lado, y con el fin de
facilitar las labores de disposición de residuos en los niveles elevados se
proyecta la adecuación con recebo compactado de la vía que a su vez servirá
de límite de las zonas de disposición de residuos.

 Vías internas de desarrollo: El desarrollo vial interno de las zonas de
disposición está marcado por la construcción de vías temporales o vías
industriales, las cuales se emplazarán sobre material térreo y residuos sólidos.
Estas vías desaparecen al momento de culminar la operación de depósito de
residuos. Para entregar los residuos en el frente de trabajo, se acondicionará
como vía interna una carretera con ancho de 8 m, en afirmado simple y con
sus drenajes, estas deben mantenerse en buenas condiciones durante todo el


Documento
General

año. La pendiente máxima podrá ser de 7 a 10%, según el estado de los
vehículos y si remontan la pendiente cargados o vacíos.

En los planos anexos se ilustra la configuración de las vías internas para el desarrollo
de las etapas constructivas.

3.2.9 Construcción de obras complementarias

Dentro de las obras complementarias, se incluyen una serie de adecuaciones que se
consideran necesarias para el adecuado funcionamiento y operación del relleno
sanitario. Dentro de estas obras se plantean:

 Construcción pozos de inspección. Estructuras destinadas a la evaluación
de la calidad del agua subterránea. Se excavaran varios pozos para realizar el
monitoreo de aguas subterráneas si es que se detecta su presencia en la zona
del proyecto. Como mínimo se deberá construir 1 o 2 pozos de monitoreo en
las zonas aledañas al relleno sanitario y estará ubicado en la dirección de las
aguas.

 Instalación de puesto de monitoreo y control: Se instala un pluviómetro con
el fin de determinar y llevar un control de la pluviosidad en el área de influencia
directa del relleno sanitario. De igual forma se contara con los equipos
necesarios para realizar un monitoreo y control permanente de la calidad y en
la cantidad de los lixiviados generados.

 Construcción de canales perimetrales: Estos se construyen en diferente
material, tal y como lo es la geomenbrana, cemento, costales, tierra etc, este
parámetro lo determina el diseño de las obras hidráulicas y las características
de la zona de ubicación del relleno y se definirán en el expediente técnico del
proyecto.

 Cerramiento: Se construirá una cerca perimetral para darle seguridad y
disciplina a la obra. Es importante también para impedir el libre acceso de
personas y animales al interior del relleno, dado que aquél no sólo entorpece la
operación, sino también destruye las celdas, especialmente cuando se retiran
los trabajadores al fin de la jornada diaria. Esta cerca se desarrollara en la zona
de frente del predio sobre la paralela a la línea ferra que delimita el lindero de
la zona seleccionada para el desarrollo del proyecto.

 Construcción y adecuación de báscula de pesaje: Este elemento es de vital
importancia y no puede faltar en un relleno sanitario, la báscula de pesaje hace
parte de los elementos de control que ayudaran a manejar los niveles de
compactación del relleno sanitario. La báscula será de tipo electromecánica y
estará conectada a un computador que con el respectivo software llevara el


Documento
General

control diario de las toneladas de residuos que ingresan al relleno sanitario, su
procedencia entre otros aspectos.

 Caseta de control y oficina: Es necesario adecuar una caseta para la
ubicación de la guardianía del relleno sanitario, el operador de la bascula y a su
vez la caseta donde se ubicaran los ingenieros y personal del relleno sanitario.
Estas casetas estarán dotadas de un almacén de herramientas y materiales,
oficinas, baños, enfermería entre otros. Cerca a la puerta de acceso principal,
se ha previsto la construcción de una caseta de muro de ladrillo, teja de
asbesto - cemento, piso en concreto afinado, puerta y ventanas metálicas, que
dispondrá del espacio para el vigilante.

 Talleres de maquinaria: Se deberá adecuar una zona bajo techo donde se
realizara todos los mantenimientos de los equipos y maquinaria del relleno
sanitario, esta estructura deberá tener suministro de energía a 220V y
suministro de agua.

 Zona Operativa: Está constituida por la franja de terreno de 50 metros de
ancho tomados paralelamente entre el limite oriental del lote y la base del
relleno sanitario, en donde hacia su parte norte se plantea la construcción del
acceso que permita la llegada y posterior salida de los camiones recolectores
disminuyendo problemas de circulación, a lo cual se le añade la presencia de
un puesto de control (portal) y la ubicación de una bascula.

 Valla de información general: La valla informativa y que hace alusión al
proyecto de disposición final y planta Industrial, será ubicada en una zona
contigua a la estación de pesaje y en ella se hará referencia a los siguientes
aspectos:

 Nombre del municipio
 Nombre del sistema de disposición final
 Fecha de inicio de actividades
 Entidad contratante
 Empresa operadora
 Resolución que expidió la licencia ambiental
 Slogan de la empresa

 Valla de reglamento general: En esta valla se indica de manera clara el
reglamento del sitio de disposición final, indicando principalmente el horario de
operaciones, el tipo de residuos permitidos en el relleno sanitario, los
elementos de protección personal que debe portar el personal que ingrese y las
condiciones o permisos que se requieren para ingresar o para disponer
residuos sólidos.


Documento
General

3.3 COSTOS DE INVERSION DEL PROYECTO

En este capítulo se analizara desde diferentes frentes de trabajo la viabilidad técnica,
económica y ambiental del proyecto; de esta forma se estimaran con base en los pre
diseños elaborados los montos estimados de la inversión, operación y puesta en
marcha del proyecto. Para efectos del análisis y comparación entre alternativas, los
precios planteados no incluyen IGV en ninguna de las alternativas de construcción ni
en la etapa operativa.

3.3.1 Análisis de alternativas y costo de inversión del proyecto.

Para el desarrollo del proyecto, dado que el terreno esta previamente definido, se han
planteado en los estudios previamente desarrollados de perfectibilidad un total de 2
alternativas constructiva que cumplen con los lineamientos técnicos y normativos en
materia de protección ambiental y manejo de rellenos sanitarios.

Para cada una de las alternativas planteadas de implementación y construcción del
proyecto se usan los mismos principios de diseño y esquema constructivo; tal y como
se planteo anteriormente, la variación de las alternativas está dada por el cambio en
los sistemas de impermeabilización y drenaje de los lixiviados del sistema.

De acuerdo con el análisis y recomendaciones anteriores, la barrera impermeabilizante
en el fondo del relleno sanitario de Arequipa, de abajo hacia arriba quedará
conformada de la siguiente manera.

 Nivelación del nivel superior del suelo parental excavado con el fin de
garantizar la no presencia de materiales cortantes que puedan romper la
geomembrana (material granular o pedregoso).
 Capa de protección inferior de la geomembrana compuesta por un geotextil NT
2000
 Capa de arcilla seleccionada con un espesor de 0.3 mts o Una capa de
geomembrana de Polietileno de alta densidad de 60 mils (1,5 mm).
 Capa de protección superior de la geomembrana compuesta por un geotextil
NT 2000 o suelo de protección.
 Lecho filtrante de 0.30 m de espesor compuesto por bloques de roca
redondeados a subredondeados y esférericos a semiesféricos en diámetro
variable de 4 a 8”. (variable) o Filtros en espina de pescado para el drenaje de
lixiviados.

En todo caso y en cumplimiento del artículo 85 del Decreto Supremo No 057-04-PMC
que reglamenta la Ley general de Residuos sólidos, se contara y garantizara unos


Documento
General

niveles adecuados de aislamiento de la masa de residuos, bien sea mediante la
instalación de la capa de arcilla o mediante una geomembrana impermeable.

En la Tabla 27 Alternativas de impermeabilización de la zona de las celdas de
disposición, se ilustran los esquemas de cada una de las alternativas.

Tabla 27 Alternativas de impermeabilización de la zona de las celdas de disposición
ESQUEMA DE IPERMEABILIZACION DELTERRENO Y BASE DEL RELLENO
ITEM ALTERNATIVA 1 ALTERNATIVA 2
Arcilla de fondo (h>=30cm) X
Geotextil NT2000 X X
Geomembrana (1,5 mm) o 60 X X
mils
Geotextil protección X X
geomembrana NT 2000
Lecho filtrante (h=30ms) X
Filtros tipo espina pescado X

En la siguiente imagen se puede observar el esquema de desarrollo planteado para el
relleno sanitario para los primero 10 años de operación. En todo caso esta imagen se
puede apreciar mejor en el Anexo 12 Planos Del Proyecto.

Imagen 32 Desarrollo de las etapas del relleno sanitario


Documento
General

3.3.2 Costos de inversión a precios de mercado alternativa 1

En la siguiente tabla, se observa el detalle general e ítems más representativos que se
consideran para el desarrollo del proyecto. Se han separado las inversiones por
etapas y se diseña el detalle del proyecto para una vida útil de 10 años según
establece en las metodologías de evaluación desarrolladas por la OPI (Fichas SNIP).

Tabla 28 Costos de inversión Alternativa 1 Precios de mercado de obras generales

PRESUPUESTO INVERSION ALTERNATIVA 1 (PRECIOS DE MERCADO) ***
$/UNITARIO $/UNITARIO
ITEM UNIDAD CANTIDAD (SOLES ) (US$) $ TOTAL SOLES $/TOTAL US$
OBRAS GENERALES PARA TODAS LAS ETAPAS
1 GENERALES
Trazo y replanteo * m2 100.000 1,14 0,41 114.210 40.789
Subtotal 114.210 40.789
2 ADECUACION VIAS DE ACCESO
Corte para vias m3 3.500 27,46 9,81 96.094 34.319
Relleno en material m3 3.500 28,37 10,13 99.309 35.468
Suministro de Base m3 1.750 35,00 12,50 61.250 21.875
Instalación Base m3 1.750 28,37 10,13 49.655 17.734
Cunetas via acceso ML 80,00 28,57 - -
Eliminacion de material (D=< 2km) m3 3.500 13,44 4,80 47.037 16.799
Subtotal 353.345 126.194
3 OBRAS AUXILIARES
Suministro e instalacion y adecuacion bascula -
acceso UNIDAD 1 210.000 75.000,00 210.000 75.000
Construccion y adecuacion oficinas m2 150 1260 450,00 189.000 67.500
Construccion y adecuacion taller de mantenimiento m2 150 1260 450,00 189.000 67.500
Cerramiento - - -
Materiales ML 6000 0,5 0,18 3.000 1.071
Mano de obra ML 2000 5,00 1,79 9.998 3.571
estacon madera inmunizado UNIDAD 1000 48,00 17,14 48.000 17.143
Subtotal 648.998 231.785
4 OBRAS AMBIENTALES
Cunetas perimetrales tierra ML 600 300 107,14 180.000 64.286
Cunetas perimetrales geomembrana ML 200 71,43 - -
Piscina de lixiviados - - -
Excavacion m3 4.539 27,46 9,81 124.624 44.508
Llenos en material propio m4 138 28,37 10,13 3.916 1.398
Suministro geomembrana 1.5mm m2 1.997 10,36 3,70 20.687 7.388
Instalacion m2 1.997 4,36 1,56 8.701 3.107
Estacion meteorologica ultima generacion UNIDAD 1 60.000 21.428,57 60.000 21.429
Pozos de monitoreo h=30 m UNIDAD 2 50.000,00 17.857,14 100.000 35.714
Instrumentacion geotecnica CG 1 120.000 42.857,14 120.000 42.857
Subtotal 617.927 220.688

TOTAL 1.734.479 619.457

Tabla 29 Costos de inversión Alternativa 1 Precios de mercado de maquinaria y equipo

$/UNITARIO
ITEM UNIDAD CANTIDAD (SOLES ) $ TOTAL SOLES
GASTOS IMPLEMENTACION -
MAQUINARIA
1 MAQUINARIA Y EQUIPO **
Volqueta 15 m3 UNIDAD 2 280.000 560.000
Buldozer tipo D6 UNIDAD 1 672.000 672.000
Compactador tipo Pata de Cabra UNIDAD 1 1.400.000 1.400.000
Excavadora sobre orugas UNIDAD 1 672.000
Retroexcavadora sobre llantas UNIDAD 1 266.000 266.000
Carro tanque de Agua UNIDAD 1 294.000 294.000
TOTAL MAQUINARIA 3.192.000


Documento
General

Tabla 30 Costos de inversión Alternativa 1 Precios de mercado – Adecuación Vaso 1
PRESUPUESTO CONTRUCCION
$/UNITARIO $/UNITARIO
ITEM UNIDAD CANTIDAD (SOLES ) (US$) $ TOTAL SOLES $/TOTAL US$
ADECUACION VASO 1
1 GENERALES
Descapote de terreno m3 13,44 4,80 - -
Movimientos de tierra terrno normal m3 86.588 27,46 9,81 2.377.298 849.035
Movimiento de tierra en terreno campactado m3 33,89 12,10 - -
Rellenos en material propio m3 15 28,37 10,13 434 155
Eliminacion de material (D=< 2km) m3 86.572 13,44 4,80 1.163.456 415.520
Subtotal 3.541.189 1.264.710
2 IMPERMEABILIZACION
Suministro Geomembrana (1.5mm) m2 40.074 10,36 3,70 415.168 148.274
instalacion Geomembrana (1.5mm) m3 40.074 4,36 1,56 174.612 62.361
suministro - instalacion arciilla m3 90 32,14 - -
Suministro - instalacion Geotextil NT 2000 m2 40.074 2,1 0,75 84.156 30.056
Subtotal 673.935 240.691
3 DRENAJE LIXIVIADOS
Filtros de lixiviados sin tuberia ML 1.054 70 25,00 73.780 26.350
Lecho filtrante m3 80 28,57 - -
Cajas de Inspeccion UNIDAD 2 500 178,57 1.000 357
Manholes UNIDAD 1 3500 1.250,00 3.500 1.250
Tuberia 160mm ML 1.054 45 16,07 47.430 16.939
Subtotal 125.710 44.896
4 OBRAS AMBIENTALES
Red de Biogas - chimeneas UNIDAD 8 3000 1.071,43 24.000 8.571
Subtotal 24.000 8.571
TOTAL ZONA 4.364.834 1.558.869

Tabla 31 Costos de inversión Alternativa 1 Precios de mercado Adecuación Vaso 2


ITEM UNIDAD CANTIDAD $/UNITARIO (SOLES $/UNITARIO (US$) $ TOTAL SOLES $/TOTAL US$
ADECUACION VASO 2
1 GENERALES
Rellenos en material propio m3 1.524 28,37 10,13 43.242 15.444
Subtotal 2.179.329 778.332
Subtotal 634.094 226.462
Manholes UNIDAD 1 3500 1.250,00 3.500 1.250
Tuberia 160mm ML 1.134 45 16,07 51.030 18.225
Subtotal 134.910 48.182
4 OBRAS AMBIENTALES
Subtotal 27000 9642,857143
TOTAL ZONA 2.975.332 1.062.619


Documento
General


ADECUACION VASO 3
1 GENERALES
Rellenos en material propio m3 10 28,37 10,13 284 101
Eliminacion de material (D=< 2km) m4 76.689 13,44 4,80 1.030.632 368.083
Subtotal 3.136.718 1.120.256
Subtotal 749.056 267.520
Manholes UNIDAD 1 3500 1.250,00 3.500 1.250
Tuberia 160mm ML 1.196 45 16,07 53.820 19.221
Subtotal 142.040 50.729
4 OBRAS AMBIENTALES
Subtotal 27000 9642,857143
TOTAL ZONA 4.054.814 1.448.148


ADECUACION VASO 4
1 GENERALES
Rellenos en material propio m3 722 28,37 10,13 20.486 7.316
Subtotal 2.292.002 818.572
Subtotal 680.459 243.021
Manholes UNIDAD 1 3500 1.250,00 3.500 1.250
Tuberia 160mm ML 1.211 45 16,07 54.495 19.463
Subtotal 143.765 51.345
4 OBRAS AMBIENTALES
Subtotal 27000 9642,857143
TOTAL ZONA 3.143.225 1.122.580


Documento
General

3.3.3 Costos de inversión a precios de mercado alternativa 2

Tabla 34 Costos de inversión Alternativa 2 a Precios de mercado de obras generales

PRESUPUESTO INVERSION  ALTERNATIVA  2 (PRECIOS DE MERCADO) ***

ITEM UNIDAD CANTIDAD $/UNITARIO (SOLES ) $ TOTAL SOLES

OBRAS GENERALES PARA TODAS LAS ETAPAS
1 GENERALES
Trazo y replanteo * m2                  100.000 1,14                                       114.210
Subtotal                                       114.210
2 ADECUACION VIAS DE ACCESO
Corte para vias m3                      3.500 27,46                                         96.094
Relleno en material m3                      3.500 28,37                                         99.309
Suministro de Base m3                      1.750 35,00                                         61.250
Instalación Base m3                      1.750 28,37                                         49.655
Cunetas via acceso ML                          ‐ 80,00                                                ‐
Eliminacion de material (D=< 2km) m3                      3.500 13,44                                         47.037
Subtotal                                       353.345
3 OBRAS AUXILIARES
Suministro e instalacion y adecuacion bascula ‐
acceso UNIDAD                                                           210.000                                       210.000
1
Construccion y adecuacion oficinas m2                          150 1260                                       189.000
Construccion y adecuacion taller de
mantenimiento m2                           150 1260                                       189.000
Cerramiento                          ‐                                                ‐
Materiales ML                      6.000 0,5                                            3.000
Mano de obra ML                      2.000 5,00                                            9.998
estacon madera inmunizado UNIDAD                      1.000 48,00                                         48.000
Subtotal                                       648.998
4 OBRAS AMBIENTALES
Cunetas perimetrales tierra ML                          600 300                                       180.000
Cunetas perimetrales geomembrana ML                          ‐ 200                                                ‐
Piscina de lixiviados                          ‐                                                ‐
Excavacion m3                      4.539 27,46                                       124.624
Llenos en material propio                          138 28,37                                            3.916
Suministro geomembrana 1.5mm m2                      1.997 10,36                                         20.687
Instalacion m2                      1.997 4,36                                            8.701
Estacion meteorologica ultima generacion UNIDAD                              1                            60.000                                         60.000
Pozos de monitoreo  h=30 m UNIDAD                              2                      50.000,00                                       100.000
Instrumentacion geotecnica CG                              1                          200.000                                       200.000
                      2.240.000
Subtotal                                       697.927

TOTAL
1.814.479
Nota: esta tabla es igual para ambas alternativas.


Documento
General

Tabla 35 Costos de inversión Alternativa 2 Precios de mercado de maquinaria y equipo

GASTOS IMPLEMENTACION ‐ MAQUINARIA
1 MAQUINARIA Y EQUIPO **
Volqueta 15 m3 UNIDAD 2                               280.000
560.000
Buldozer tipo D6 UNIDAD 1                               672.000
672.000
Compactador tipo Pata de Cabra UNIDAD 1                           1.400.000                          1.400.000
Excavadora sobre orugas UNIDAD 1                               672.000
Retroexcavadora sobre llantas UNIDAD 1                               266.000
266.000
Carro tanque de Agua UNIDAD 1                               294.000
294.000
TOTAL MAQUINARIA                          3.192.000

Nota: esta tabla es igual para ambas alternativas.

Tabla 36 Costos de inversión Alternativa 2 Precios de mercado – Adecuación Vaso 1

ADECUACION  VASO 1
1 GENERALES
Descapote de terreno m3                          ‐ 13,44                                                ‐
Movimientos de tierra terrno normal m3                    86.588 27,46                                   2.377.298
Movimiento de tierra en terreno campactado m3                          ‐ 33,89                                                ‐
Rellenos en material propio m3                            15 28,37                                               434
Eliminacion de material (D=< 2km) m3                    86.572 13,44                                   1.163.456
Subtotal                                   3.541.189
Suministro Geomembrana (1.5mm) m2                    40.074 10,36                                       415.168
instalacion Geomembrana (1.5mm) m3                    40.074 4,36                                       174.612
suministro ‐ instalacion arciilla m3                    20.037 90                                   1.803.335
Suministro ‐ instalacion Geotextil NT 2000 m2                    40.074 2,1                                         84.156
Subtotal                                   2.477.270
Filtros de lixiviados sin tuberia ML                      1.054 70                                         73.780
Lecho filtrante m3                    12.022 80                                       961.779
Cajas de Inspeccion UNIDAD                              2 500                                            1.000
Manholes UNIDAD                              1 3500                                            3.500
Tuberia 160mm ML                      1.054 45                                         47.430
Subtotal                                   1.087.489
4 OBRAS AMBIENTALES
Red de Biogas ‐ chimeneas UNIDAD                              8 3000                                         24.000
Subtotal                                         24.000
TOTAL ZONA                                   7.129.948


Documento
General



ADECUACION  VASO 1
1 GENERALES
Movimientos de tierra terrno normal m3                    86.588 27,46
2.377.298
Eliminacion de material (D=< 2km) m3                    86.572 13,44
1.163.456
Subtotal
3.541.189
suministro ‐ instalacion arciilla m3                    20.037 90
1.803.335
Suministro ‐ instalacion Geotextil NT 2000 m2                    40.074 2,1
84.156
Subtotal
2.477.270
Filtros de lixiviados sin tuberia ML                      1.054 70
73.780
Tuberia 160mm ML                      1.054 45
47.430
Subtotal
1.087.489
4 OBRAS AMBIENTALES
Red de Biogas ‐ chimeneas UNIDAD                              8 3000
24.000
Subtotal
24.000
TOTAL ZONA
7.129.948


ADECUACION  VASO 3
1 GENERALES
Movimientos de tierra terrno normal m3                    76.699 27,46
2.105.801
Eliminacion de material (D=< 2km) 0                    76.689 13,44
1.030.632
Subtotal 3.136.718

suministro ‐ instalacion arciilla m3                    22.271 90
2.004.345
Subtotal
2.753.401
Lecho filtrante m3                    13.362 80
1.068.984
Tuberia 160mm ML                      1.196 45                                         53.820
Subtotal 1.211.024

4 OBRAS AMBIENTALES
Subtotal 27000
TOTAL ZONA
7.128.143


Documento
General



ADECUACION  VASO 4
1 GENERALES
Movimientos de tierra terrno normal m3                    55.783 27,46                                   1.531.544
Rellenos en material propio m3                          722 28,37                                         20.486
Eliminacion de material (D=< 2km) 0                    55.061 13,44                                       739.971
Subtotal                                   2.292.002
suministro ‐ instalacion arciilla m3                    20.231 90                                   1.820.790
Subtotal                                   2.501.249
Tuberia 160mm ML                      1.211 45                                         54.495
Subtotal                                   1.114.853
4 OBRAS AMBIENTALES
Subtotal 27000
TOTAL ZONA                                   5.935.103

Tabla 40 Resumen inversión inicial por componente y alternativas
RESUMEN ALTERNATIVAS PRECIOS DE MERCADO
A1 A2

DESCRIPCION COSTO TOTAL COSTO TOTAL
(Soles) PRECIOS (Soles) PRECIOS
DE MERCADO DE MERCADO

GASTOS GENERALES PARA
TODAS LAS ETAPAS 1.734.479 1.814.479
ADECUACION VASO 1 4.364.834 7.129.948
ADECUACION VASO 2 2.975.332 5.576.977
ADECUACION VASO 3 4.054.814 7.128.143
ADECUACION VASO 4 3.143.225 5.935.103
Subtotal obras generales de
adecuación inicial 16.272.685 27.584.650
MAQUINARIA Y EQUIPO 3.192.000 3.192.000
ESTUDIOS - DIEÑOS Y PERMISOS 300.000 300.000

TOTAL 19.764.685 31.076.650


Documento
General

Tabla 41 Comparación Valores actuales a precios sociales de las Alternativas
RESUMEN ALTERNATIVA 1 A PRECIOS SOCIALES
A1 A2
COSTO
VIDA UTIL COSTO TOTAL
DESCRIPCION TOTAL
(AÑOS) (Soles)
(Soles)
PRECIOS
PRECIOS
SOCIALES
SOCIALES
GASTOS GENERALES PARA TODAS LAS
ETAPAS 20 1.453.673 1.520.873
ADECUACION VASO 1 - 3.612.099 5.934.794
ADECUACION VASO 2 - 2.448.131 4.633.513
ADECUACION VASO 3 - 2.305.786 5.876.893
ADECUACION VASO 4 - 2.539.705 4.884.882
Subtotal obras generales de adecuación inicial - 12.359.394 22.850.956
MAQUINARIA Y EQUIPO 5 3.084.593 3.084.593
ESTUDIOS - DIEÑOS Y PERMISOS 10 243.000 243.000
TOTAL - 15.686.988 26.178.549

En la Tabla 42 Resumen de costos de inversión de Alternativas 1 y 2 se muestra la
comparación cuantitativa de la evaluación económica y social de cada una de las
alternativas estudiadas y valoradas.

Tabla 42 Resumen de costos de inversión de Alternativas 1 y 2
RESUMEN COMPARATIVO ALTERNATIVAS 1 Y 2
PRECIOS PRECIOS SOCIALES
ALTERNATIVA
MERCADO (S/) (S/)

ALTERNATIVA 1 19.764.685 15.686.988
ALTERNATIVA 2 31.076.650 26.178.549
DIFERENCIA (S/) 11.311.966 10.491.561

Según los análisis desarrollados de evaluación de precios de mercado y precios
sociales del proyecto en el estudio de Pre factibilidad aprobado, se desarrolla y escoge
como mejor alternativa la No 1. Para esto se puede apreciar en la Tabla 43 Selección
de alternativas para desarrollo del proyecto los criterios de selección:


Documento
General

Tabla 43 Selección de alternativas para desarrollo del proyecto
COMPONENTE ALTERNATIVA 1 ALTERNATIVA 2
Componente ambiental
Impermeabilización de las La impermeabilización con La impermeabilización con
celdas geomembrana es Arcilla demanda un mayor
recomendada, controlable y consumo de recursos como
segura. Con este sistema se lo es la arcilla, agua,
identifica fácilmente maquinaria. Por las
cualquier tipo de fugas y se condiciones de la zona se
puede reparar antes del requerirá de mucha agua y
inicio de operaciones tiempo para garantizar los
niveles de compactación
requeridos.
El lixiviado no se infiltra por El lixiviado se filtra por el
la geomembrana sistema de arcilla y en algún
momento puede llegar a las
aguas subterráneas.
Componente económico
Costos de operación (S/) Igual para ambas alternativas

Inversión Puesta en marcha y 19.764.685 31.076.650
construcción Precios mercado
(S/)
Inversión Puesta en marcha y 15.686.988 26.178.549
construcción Precios sociales
(S/)

Inversión maquinaria Igual para ambas alternativas

Inversión estudios y diseños Igual para ambas alternativas

Componente social
Ubicación del proyecto Este componente es igual para ambas alternativas, se tiene
en cuenta que la línea base actual incluye la operación de
un botadero controlado, es decir, todo el proyecto será
beneficioso y con impactos positivos.
Desarrollo del proyecto AL obtener los permisos y licencia ambiental aprobados por
el DIGESA la MPA permite la continuidad en la utilización
del sitio para la operación del relleno sanitario. Es igual para
ambas alternativas
Componente técnico
Instalación del sistema Rápido – ágil Lento y costoso
Recursos instalación Humanos, técnicos, equipo Recursos naturales
especializado adicionales y traídos de
otras zonas, maquinaria
pesada, agua, combustibles.
Fuente: Elaboración propia.


Documento
General

3.4 DESCRIPCION ETAPA OPERATIVA - PERSONAL

El esquema de organización y personal utilizado para el desarrollo del proyecto será
diferente en la etapa de construcción y operación; a continuación se ilustran los
esquemas organizacionales para la operación del proyecto y su sostenibilidad en el
tiempo. En el Anexo 5 Manual de funciones de personal operativo, se encuentra
el manual de funciones del personal estipulado para la operación y mantenimiento del
proyecto, sus relaciones y dependencias del cargo.

Grafico 12 Organigrama del personal para la operación del relleno sanitario.

3.5 OPERACIÓN Y PUESTA EN MARCHA DEL PROYECTO.

Para la puesta en marcha de la primera etapa del Relleno sanitario, se debe tener en
cuenta la dimensión de la celda para el mes de operación según el esquema
planteado en los diseños. De igual forma se debe prestar atención al esquema de
entrada de los vehículos para que estos no dañen las obras construidas para la
impermeabilización de la base y taludes del relleno. Para proteger los taludes se
utilizaran llantas usadas u otros materiales de los que lleguen al relleno para proteger
la geomembrana previamente instalada y evitar su rompimiento durante la operación.
En este sentido es muy importante hacer una adecuada y oportuna entrega de las
obras a la MPA o a quien esta delegue la operación de dicho sitio.


Documento
General

3.5.1 Organización logística

Para la puesta en marcha del relleno sanitario, se parte del supuesto que la celda está
construida y lista para operar.

A partir de este momento se deben de realizar los preparativos logísticos para lo
siguiente:

 Contratación del personal

 Consecución de maquinaria

 Dotación y alistamiento de oficinas y caseta de registro.

 Boletín informativo a terceros – envío Manual de instrucciones y
comportamiento.

 Compra de herramientas e insumos requeridos para la operación.

 Demarcación de celdas

3.5.2 Inicio de operación

Una vez se encuentra toda la logística al día para recibir los residuos, se da la
instrucción del momento ¨0¨ para que los vehículos realicen su ingreso a la nueva
plataforma de descarga. Durante el primer mes de operación se les darán las
respectivas instrucciones a los conductores de los compactadores para que aprendan
a seguir las indicaciones y el manual de operaciones del relleno sanitario.

De esta manera, se tiene que dentro de los parámetros básicos que se tendrán en
cuenta para la operación del relleno sanitario de deben incluir los siguientes
componentes; en todo caso en el manual de operaciones anexo a este documento se
ilustra en detalle cada uno de los proceso y actividades requeridos para desarrollar
una adecuada operación de un relleno sanitario, se incluyen los controles y
seguimientos operativos y los parámetros que el operador del proyecto debe mantener
para garantizar el manejo adecuado de los residuos y la protección de los recursos
naturales de la zona.


Documento
General

Grafico 13 Proceso operativo del relleno sanitario.

En las siguientes imágenes se ilustra el proceso de llegada del primer carro recolector
a un relleno sanitario. Es así como se debe manejar desde el primer día de operación
del proyecto, todos los estándares y criterios establecidos en el manual de operación
del proyecto.

Imagen 33 y 34. Inicio de operación de un relleno sanitario.


Documento
General

Imagen 35 y 36 Operación de un relleno sanitario.

En el Anexo 6 Manual de operaciones del relleno sanitario, se encontrarán con
mas detalles los lineamientos técnico operativos para la optimización de la operación
diaria así como de los controles que se deben establecer con el fin de garantizar la
protección ambiental de la zona y el cumplimiento de la normatividad ambiental
vigente. No obstante a continuación se hará énfasis en la forma como se realizará el
manejo técnico y ambiental de varios de los aspectos más importantes que se deben
tener en cuenta para la operación de un relleno sanitario, la base conceptual y técnica
como se manejaran durante la operación gases, lixiviados y aguas lluvia.

3.5.3 Procedimientos Disposición de Residuos

Cada instalación destinada para relleno sanitario tiene características únicas que solo
pueden ser aprendidas mediante el conocimiento, la experiencia y el continuo
entrenamiento.


Documento
General

La operación y el mantenimiento adecuado de un relleno sanitario es necesario para:

 Evitar que el relleno sanitario se convierta en un tiradero a cielo abierto.
 Reducir los impactos negativos potenciales en aire, agua y suelo.
 Minimizar o eliminar los impactos hacia las propiedades adyacentes.
 Reducir los costos de operación (a largo plazo).
 Incrementar la capacidad volumétrica y ampliar al máximo la vida útil.
 Establecer y mantener buenas relaciones públicas.
 Reducir los conflictos con las instancias reguladoras o normativas.
 Reducir accidentes, demandas e indemnizaciones.
 Demostrar la capacidad operativa.
 Satisfacer las necesidades de disposición final de residuos sólidos de la región.
 Garantizar el control ambiental de la zona.
 Garantizar la seguridad industrial del personal del proyecto.

Los procedimientos de operación para un relleno sanitario pueden variar, dependiendo
de diferentes factores, entre los que se puede citar el tipo de relleno, el clima, las
cantidades, tipos de residuos por recibir, la regulación a nivel local, estatal etc.

A continuación se describen los procedimientos llevados a cabo en la disposición de
residuos sólidos en un relleno sanitario de forma general.

En general las actividades que se han contemplado en el manual de operaciones que
se encuentra como anexo a este documento son:


Documento
General

PROCEDIMIENTO Revisión y detección de
Establecer horario y
Control de acceso residuos prohibidos o
OPERATIVO esquema operativo
irregularidades

Proceso de registro y Preparación celdas y Procedimientos de
Control de trafico interno zonas de disposición
pesaje descarga de residuos.

Establecimiento de obras
Colocación,
(Chimeneas‐ filtros,
compactación y manejo lixiviados,
cobertura de residuos .
fumigaciones )

Grafico 14 Procedimiento operativo

3.5.3.1 Preparación de la Celda de Disposición
Existen dos métodos básicos para la operación de los rellenos sanitarios: el de
Trinchera y el de Área. Otras opciones son simplemente modificaciones de los dos
métodos anteriormente señalados. En todo caso los principios básicos para este
relleno serán los operativos para un relleno construido en terreno plano mediante la
combinación de las alternativas seleccionadas para el proyecto.

La celda diaria de trabajo, es el resultado de estudiar los requerimientos de espacio y
operación dadas las condiciones específicas del proyecto. En este caso se contempla
una celda con suficiente capacidad para no generar congestiones de los vehículos que
realizan la operación de descarga. La celda permanecerá en todo momento en
adecuadas condiciones de trabajo garantizando siempre las estipulaciones contenidas
en los permisos ambientales.

El frente de trabajo es el espacio destinado a la recepción de desechos mediante
distintos vehículos en el sitio de disposición final.

Su dimensionamiento debe considerar:

 El espacio necesario para las maniobras de los vehículos.
 Permitir el movimiento de la maquinaria que cubre desde arriba los desechos
con tierra.


Documento
General

 El espacio necesario para almacenar el material de cobertura (dependiendo del
método de operación).
 Las dimensiones de la celda diaria.
 Descarga simultánea de vehículos en la hora pico.
 Mantener control visual y el manejo del espacio necesario para evitar residuos
sin cubrir fuera de la celda diaria de trabajo.

Una celda es construida mediante la compactación de residuos sobre una pendiente
en capas sucesivas del mismo espesor. Los residuos son depositados al pié del frente
de trabajo y empujados sobre el talud. Los pasos adecuados para la construcción de la
celda se describen a continuación:

 Descargar los residuos sólidos sobre el área que conformará el
correspondiente frente de trabajo del día.
 Usar estacas de nivelación para el control de la altura de la celda y dar la
pendiente adecuada para facilitar el drenaje por gravedad. El nivel de la
superficie superior de la celda debe ser entre 2 y 5%, mientras que la altura de
celda comúnmente es de aproximadamente 2,4 a 3,5 m.
 Las dimensiones de la celda deberán coincidir con el volumen de los residuos
compactados en el sitio al final del día de trabajo. Las dimensiones de las
celdas podrán variar conforme a las condiciones de la disposición, área
disponible de trabajo y condiciones climáticas; lo cual deberá obedecer a la
planificación semanal previa.
 Esparcir los residuos sólidos en el frente de trabajo en capas de 0.30 a 0.60 m
de espesor, configurando un frente de operación con pendiente de 3:1 o de
manera tal que permita el ascenso de los equipos de distribución y
compactación de los residuos; los cuales se seguirán disponiendo
preferiblemente en contrapendiente, con el fin de optimizar la compactación.
 Compactar los residuos sólidos con entre 3 y 5 pasadas sobre el talud.
 Una vez compactados los residuos del día, se descargan sobre los mismos el
material para la cubierta diaria.
 Esparcir y compactar el material de cobertura, manteniendo un espesor mínimo
de 15 cm. Dependiendo del tipo de suelo de donde provenga el material de
cubierta, puede requerir un espesor mayor. Por ejemplo, material suelto tal


Documento
General

como la arena puede penetrar dentro de espacios abiertos en los residuos. Por
esta razón si los residuos no son compactados adecuadamente se requerirá
mayor cantidad de material de cobertura. En algunos casos el material térreo
podrá ser reemplazado por material sintético cumpliendo igualmente la función
de aislar los residuos del medio ambiente.

En las siguientes imágenes, se presentan e ilustran los procedimientos básicos para la
operación del relleno sanitario incluyendo la construcción de la celda diaria en el
desarrollo del proyecto. un relleno sanitario.


Documento
General

Imagen 37 Proceso de Construcción Celda Diaria


Documento
General

Imagen 38 Proceso de Construcción de Celda Diaria


Documento
General

Grafico 15 Diagrama de Flujo Proceso de Construcción de Celda Diaria

3.5.4 Manejo de lixiviados

La cantidad de lixiviados generados en un Relleno Sanitario, dependen principalmente
del régimen de lluvias y las características de los desechos dispuestos en el Relleno.

Las características físico-químicas de estos efluentes químicos puede ser altamente
contaminantes y dependiendo de la existencia de residuos peligrosos en el Relleno,
pueden o no aparecer en este líquido, por lo tanto, es muy difícil estimar la
composición, lo mismo que el tratamiento específico para todas las sustancias
presentes. Sin embargo, en términos generales los lixiviados tienen altas cargas
orgánicas con elevada demanda de oxígeno y su tratamiento puede llegar a ser muy
complejo.


Documento
General

Para predecir la cantidad de lixiviados generados en un Relleno Sanitario, se debe
conocer la composición de los desechos y la precipitación que se tendrá en el Relleno
durante su vida útil. Esta modelación se puede observar en el capitulo de diseño de
este documento.

Los lixiviados generados en el relleno sanitario serán recolectados y conducidos por
medio de los sistemas de filtro y tuberías a unas lagunas de almacenamiento en donde
se espera la evapotranspiración de estos o en su defecto su posterior recirculación a
los vasos de disposición.

3.5.5 Manejo de gases

El gas producido en un Relleno Sanitario esta compuesto de varios gases los cuales
están presente en grandes cantidades (gases principales) y de varios gases en
pequeñas cantidades (oligogases). Los gases principales proceden de la
descomposición de la fracción orgánica de los residuos.

Los gases que se producen deben ser extraídos por medio de filtros o tuberías de
drenaje, las cuales permitirán la salida entre otros, del principal que es el Metano
(CH4), el cual es un gas muy inflamable y en concentraciones altas, entre el 5 y 15%,
como en el Relleno solo están presente cantidades mínimas de oxigeno, cuando las
concentraciones de metano llegan a ese nivel critico hay poco peligro de que se
presente una explosión en el Relleno, sin embargo pueden formarse mezclas de
metano que están dentro del rango explosivo si el gas migra fuera del relleno y se
mezcla con el aire. Así mismo se produce gas Amoníaco (NH3) y Monóxido de
Carbono (CO2) en concentraciones que dependen de la composición de los desechos
y las condiciones bajo las cuales se produce el gas.

El sistema de evacuación de gases estará conformado por chimeneas verticales
instaladas sobre las tuberías longitudinales de drenaje y separadas cada 20 a 50m
para que sus zonas de influencia se complementen con la salida del biogás y
presentarán altura final de 24m aproximadamente dependiendo del diseño final y
configuración del relleno. Las chimeneas se construirán con gaviones de 1m de lado
formando una sección cuadrada la cual en el centro lleva tubería sanitaria de 6” en
PVC. Teniendo en cuenta que el sistema de base del relleno considera un lecho
filtrante continuo o filtros en espina de pescado, la ubicación de estas chimeneas se
realiza en función de los filtros de lixiviados, con el objeto de conseguir el doble
propósito que los gases producidos directamente por los lixiviados sean fácilmente
evacuados y de esta manera evitar el efecto “ballena” en la zona de almacenamiento,
además nos servirán como vía de evacuación de los lixiviados producidos en los
niveles inmediatamente superiores y así poder garantizar que este lixiviado llegara
hasta el primer nivel para ser evacuado.


Documento
General

Según los estudios presentados, la configuración de las chimeneas que se construirán
se realizaran mediante una distribución en forma de triangulo equilátero de chimeneas
verticales para garantizar una extracción pasiva del gas.

3.5.6 Manejo de aguas lluvias y de escorrentía

Para darle una correcta evacuación a las aguas lluvias provenientes de las diferentes
cunetas, zanjas y arroyuelos de tipo secundario y terciario, se dispondrán alcantarillas
en lugares considerados como sitios o zonas críticas de escorrentías. Así mismo se
dispondrán unas zanjas o cunetas perimetrales para evitar el ingreso de las lluvias a la
masa de residuos.

3.6 PROCEDIMEINTOS DE MANTENIMIENTO Y LIMPIEZA

Una vez el esquema operativo y toda la logística para el inicio de la operación se
encuentra dispuesta, se asignaran los respectivos puestos al personal contratado con
su respectiva asignación de funciones a desarrollar y se seguirán además los
siguientes pasos:

 Asignación de puestos

 Capacitación de funciones

 Asignación de turnos

 Entrega de dotación

 Entrega de herramienta

 Revisión de maquinaria

 Revisión de insumos.

En todo caso, en el Anexo 6 Manual de operaciones del relleno sanitario se
encuentra de una manera completa y detallada todos los procesos operativos que
serán desarrollados durante el proceso de manejo del os residuo sólidos que ingresen
al relleno sanitario.

El objeto de elaborar y presentar este manual de operaciones es el de poder diseñar,
establecer y estandarizar lineamientos prácticos para lograr una eficiente operación
del relleno sanitario, a fin de minimizar los efectos negativos a la salud pública, al
medio ambiente y a las personas relacionadas en las diferentes etapas del proyecto.


Documento
General

Se espera que los responsables de operar estos sistemas cuenten con las
herramientas necesarias para la planeación, control y monitoreo del relleno sanitario
de la Municipalidad de Arequipa según los lineamientos y practicas operativas
planteadas en el manual de operaciones.

3.7 COSTOS DE OPERACIÓN DEL PROYECTO

3.7.1 Costos de personal

Tabla 44 Resumen costos de personal etapa operativa

RESUMEN COSTOS DE PERSONAL RELLENO SANITARIO
AREA COSTO MES (S/)
1. Area de Mantenimiento                    18.500
2. Area de Operación del Relleno                    70.000
3. Area administrativa                    21.500
TOTAL
110.000

3.7.2 Costos de insumos y elementos

Para el análisis de los costos de operación, se estipula que la operación del relleno
sanitario, es la actividad inherente a todo el manejo técnico, administrativo, ambiental y
logístico del proyecto. Se estipula el ingreso, manipulación y correcta disposición de
los residuo sólidos según los volúmenes y generación presentada en las proyecciones
para el diseño del relleno sanitario.

Tabla 45 Elementos requeridos para la operación.

1. ELEMENTOS PARA LA OPERACIÓN
UNIDADES A
IMPLEMENTOS VALOR ROT ANO COSTO MES COSTO MES (S/)
# DOTAR
1 GUANTES 10 12 10 29 290,00
2 MASCARILLAS 1 48 4 23 92,00
3 CEPILLOS 5 3 1 12 15,00
4 RASTRILLO 10 3 3 12 30,00
5 PALAS 7 3 2 12 21,00
6 PETO 40 2 7 23 153,33
7 IMPERMEABLE 50 2 8 23 191,67
8 CARRETILLAS 300 2 50 12 600,00
9 OTROS ELEMENTOS SEGURIDAD 35 12 35 23 805,00
TOTAL             2.198,00


Documento
General

Tabla 46 Mantenimiento y maquinaria para la operación.

2. MANTENIMIENTO EQUIPO ‐ MAQUINARIA

COSTO COSTO MES
# TIPO MAQUINA CANTIDAD
UNIDAD (S/)
1 BULLDOZER D6 1
20.000
20.000
2 COMPACTADORA ‐ PATA DE CAB 1
22.800
22.800
3 EXCAVADORA 1
15.000
15.000
4 RETROCARGADOR 1
11.000
11.000
5 VOLQUETES 2
10.100
20.200
6 CAMIONETA ADMINISTRACION 1                3.000               3.000
TOTAL
92.000

Tabla 47 Costos de seguros – impuestos maquinaria
3.SEGUROS ‐ IMPUESTOS EQUIPO ‐ MAQUINARIA

COSTO COSTO MES COSTO AÑO
# TIPO MAQUINA CANTIDAD
UNIDAD (S/) (S/)
1 BULLDOZER D6 1                1.000               1.000             12.000
2 COMPACTADORA ‐ PATA DE CABRA 1                1.000               1.000             12.000
3 EXCAVADORA 1
900
900             10.800
4 RETROCARGADOR 1
800
800
9.600
5 VOLQUETES 2
700               1.400             16.800
6 CAMIONETA ADMINISTRACION 1
400
400
4.800
TOTAL               5.500             66.000

Tabla 48 Gastos y costos generales de dirección y control ambiental

4.GASTOS GENERALES DIRECCION Y CONTROL AMBIENTAL

COSTO COSTO MES
# DESCRIPCION CANTIDAD UNIDAD
UNIDAD (S/) (S/)
1 Servicios publicos (Agua, Energia, ) 1 Global              3.000
3.000
2 Gastos papeleria 1 Global               1.000
1.000
3 Gastos celular 2 S/UNIDAD
150                   300
4 Internet 1 S/UNIDAD
170                   170
5 Topografia 1 Global               2.500
2.500
6 Monitoreos ambientales 1 Global               5.000
5.000
7 Capacitaciones 3 S/UNIDAD                     50                   150
8 Analisis laboratorios 1 Global
500                   500
9 Radiocomunicaciones 1 Global
100                   100
10 Transporte personal relleno 1 Global               3.500
3.500
11 Control de plagas ‐ Fumigaciones 1 Global 300
                                     300
TOTAL
16.270             16.520


Documento
General

Tabla 49 Costos de adecuaciones varias y obras relleno sanitario

5. OBRAS VARIAS OPERACIÓN RELLENO ‐ PMA

COSTO COSTO MES
# DESCRIPCION CANTIDAD UNIDAD
UNIDAD (S/) (S/)
1 Construccion de filtros 1 Global                 800                   800
2 Construccion de chimeneas 1 Global
800                   800
Obras conduccion ‐ varias 1 Global               5.000
5.000
3 Material de cobertura temporal 1 Global               2.000
2.000
4 Reforestacion ‐ Siembra de arboles 1 Global               2.000
2.000
5 Otros insumos para la operación 1 Global
400                   400
TOTAL             11.000

3.8 DESCRIPCION ETAPA DE CIERRE Y CLAUSURA DEL PROYECTO

Dentro del espectro de temas que guardan relación con la problemática ambiental de
los residuos sólidos, está el que tiene que ver con el funcionamiento de los sitios de
disposición final y desde luego con el cierre de los mismos, dados los impactos y
alteraciones al medio, que se le atribuye a este sistema de disposición final de
residuos sólidos y las presiones de las comunidades asentadas en los alrededores de
estos sitios.

Estas actividades de Cierre y clausura se desarrollan con el objetivo de proteger los
recursos naturales de la zona, la salud humana, mitigar impactos ocasionados por la
operación del proyecto, garantizar la estabilidad de las zonas intervenidas, entre otros
aspectos. Cabe destacar que no se contempla un plan de cierre de construcción dado
que las obras y trabajos en el relleno se desarrollan de manera permanente y los
terrenos adecuados serán usados para la operación y desarrollo del proyecto.

Para abordar este tema es importante tener claro que el cierre de la etapa operativa
del relleno se va dando por etapas y en función de los diseños presentados y
aprobados. Es así como cada zona que termine su vida útil puede ser inmediatamente
clausurada y posteriormente restaurada.

Queda claro que el proceso de operación del relleno y las obligaciones y
responsabilidades de la Empresa y las Autoridades Ambientales, no terminaran
cuando se agote la vida útil del relleno, por el contrario en esta etapa final del proyecto
denominada clausura deben seguirse ejecutando las acciones de control y manejo
ambiental establecidas previamente en el EIA si es el caso y las recomendaciones de
la autoridad ambiental de acuerdo a la normativa vigente. Es decir que es de vital
importancia estipular las responsabilidades por el cierre, clausura y postclausura del
relleno sanitario una vez se ha terminado su vida útil; es decir, quien se hará
responsable de los monitoreos ambientales, de vigilar las redes de drenaje, de
monitorear la estabilidad de los taludes etc.


Documento
General

Para asegurar el funcionamiento de los controles ambientales durante el cierre y
clausura y durante un período de tiempo después de la clausura (postclausura), debe
desarrollarse previamente un Plan de Clausura. El objetivo de éste programa es definir
los pasos que hay que adoptar para cerrar el relleno o el cese de la disposición de
residuos en él y los elementos de mantenimiento para Post-clausura requeridos de
acuerdo con la normatividad ambiental vigente, lo que además incluye la adopción de
medidas de tipo técnico - ambientales, de manejo paisajístico y de uso posterior, que
tiendan a minimizar, mitigar, corregir, controlar la presencia de impactos posteriores.
Estas medidas se incluyen el Plan de manejo ambiental y sus respectivas fichas que
se elaboran para esta etapa del proyecto.

En las siguientes imágenes, se ilustra el esquema final de cómo debe realizarse la
clausura del relleno sanitario, este esquema garantiza el control de los agentes
contaminantes hacia el exterior del relleno, de igual forma contempla un adecuado
monitoreo y seguimiento de los diferentes parámetros ambientales.

Imagen 39 Esquema de un relleno sanitario típico clausurado.

A modo de resumen, las acciones que se deben implantar en el plan de cierre y
clausura del relleno sanitario son:

a) Nivelación y conformación del área.

b) Fumigación permanente para exterminar roedores y artrópodos en el sitio si es
que se presentan.

c) Cubrimiento con tierra en una capa aproximada de 20 a 30 cm.


Documento
General

d) Conformación de los taludes existentes de acuerdo al diseño final.

e) Colocación de una capa de tierra vegetal para preparar el lugar, en función del
uso final o futuro de este sitio.

f) Cerramiento del sitio y una permanente vigilancia e inspección para evitar el
asentamiento de personas en el lugar.

g) Monitoreo de características y niveles de lixiviados.

Las actividades desarrolladas deben conducir a las siguientes acciones:

a) Debe minimizar la infiltración y percolación de líquidos al relleno sanitario
durante todo el periodo de post-clausura.

b) Debe aislar del medio ambiente los residuos sólidos rellenados.

c) Debe conducir el agua de escorrentía de manera que no desarrolle cárcavas
debidas a la erosión en la época de lluvias.

d) Debe evitar la salida de gases tóxicos en caso de que se dispongan sustancias
volátiles peligrosas en el relleno sanitario.

e) La construcción del sistema de cubierta debe tener en cuenta el asentamiento
inicial, y debe mantener la integridad de la capa impermeable durante los
periodos de clausura y postclausura.

f) Puede colocarse una cubierta temporal que minimice la infiltración en el relleno
sanitario para que el sistema de recolección de lixiviados opere apropiadamente.
Su espesor mínimo debe ser de 0.30m. Deben emplearse métodos para prevenir
la erosión y la exposición del residuo.


Documento
General

CAPÍTULO 4

4. LINEA BASE FISICA

4.1 TOPOGRAFIA DEL PROYECTO

Con el desarrollo de este trabajo se puede iniciar el diseño de detalle del proyecto,
para esto se realizó el levantamiento de todo el terreno destinado para el proyecto con
sus respectivos linderos y accidentes topográficos más importantes.

En este sentido se desarrollaron entre otras las siguientes actividades:

Se ubicaron un total de tres puntos geodésicos con sus respectivos hitos para
garantizar el amarre del proyecto a la red nacional.

Se desarrollo un levantamiento topográfico a detalle del terreno con curvas de nivel
cada 20 cms.

Para el desarrollo del trabajo se utilizo el siguiente personal y equipo:

 Personal

 Dos (2) Topógrafos
 Seis (6) Prismeros
 Un (1) Libretista
 Un (1) Cadista

 Equipo

 01 Receptor Trimble R6 Base P.N. 60775-66 serie 4920171791
 01 Receptor Trimble R6 Rover P.N. 60775-66 serie 4920171754
 01 Estación Total Topcon modelo GTS 102N
 01 Estación Total Leica modelo TCR 705
 06 bastones con prisma y tarjeta
 12 radios de comunicación
 01 vehículo
 01 laptop Sony Vaio para el desarrollo del dibujo


Documento
General

Imagen 40 y 41 Colocación de puntos de control.

 Puntos geodésicos del proyecto

Tabla No 1 lista de puntos geodésicos para ubicación del proyecto (UTM)

PUNTOS GEODESICOS DEL PROYECTO
ID Este Norte Elevación Código de Factor de Factor de Factor de
(Metro) (Metro) (Metro) característica escala de escala de escala
proyección altura combinada
AVM3 218499.105 8196764.590 2681.866 GPS 1.0005801797 0.9995732068 1.0001531389
RS01 217003.256 8198840.736 2720.103 GPS 1.0005906296 0.9995672094 1.0001575834
RS02 217309.545 8198277.522 2786.903 GPS 1.0005884853 0.9995567513 1.0001449757
RS03 216787.179 8199601.310 2769.338 GPS 1.0005921442 0.9995594931 1.0001513764

En el Anexo 12 Planos Del Proyecto, se incluye el plano topográfico de todo el
terreno donde se desarrollara el proyecto. En este se han colocado las curvas de nivel
cada 1 metro para efectos de tener una adecuada visualización del plano.

Como se observa en la imagen 42,43 y 44 Aspecto general del predio.el terreno
seleccionado para el proyecto es generalmente plano con algunas pequeñas
ondulaciones. Esta topografía facilitara y es optima para el desarrollo del proyecto.


Documento
General

imagen 42,43 y 44 Aspecto general del predio.

4.2 CLIMA DE LA ZONA DEL PROYECTO

El clima de Arequipa corresponde al modelo de clima semidesértico con escasez de
precipitaciones. Presenta presenta condiciones de clima seco en otoño, invierno y
primavera por la humedad atmosférica, semiárido por la precipitación efectiva y
templado por la condición térmica.

Las temperaturas extremas oscilan entre 3º C y 25º C, la escasez de lluvias y
sequedad del ambiente hace posible la existencia de un gran número de horas sol


Documento
General

durante el año (8.81 horas promedio diario) situación solo interrumpida durante los
meses de verano (enero a marzo).

Los factores que influyen en clima en Arequipa son:

 La Influencia del Anticiclón del Pacífico Sur

 Configuración topográfica

 Paso de sistemas frontales de baja presión atmosférica

 Sistema de vientos locales, brisa de valle y montaña.

4.2.1 Radiación solar

La radiación solar global registrada en la ciudad de Arequipa oscila entre 850 a 950
W/m2, dicho índice es considerado como uno de los más altos de Sudamérica y es la
ciudad con los niveles de radiación más altos registrados en Perú con un IUV (Índice
Ultravioleta) que oscila en el rango de valores altos. Este fenómeno se debe a su
cercanía a la zona de influencia del desierto de Atacama.

El promedio de horas sol durante el año es de 8.81 hr/día, principalmente por la baja
latitud, la altura, la poca humedad y el clima árido sin nubosidad, situación sólo
interrumpida durante los meses de verano.

4.3 INFORMACION METEOROLOGICA PARA LA ZONA DEL PROYECTO

La información meteorológica con la que se trabajara para las proyecciones y cálculos
del relleno sanitario, son basados en los datos adquiridos en el SENAMHI para un
periodo de retorno de 20 años.

El reporte del SENAMHI se incluye como Anexo 3 Información meteorológica –
SENAMHI, cuyos datos son tomados de la estación del SENAMHI denominada S
ALAR 3 con coordenadas

Latitud : 16°18’36”

Longitud : 71°33’

Altitud : 2538 msnm.


Documento
General

La información básica para los cálculos y diseños del proyecto y que se incluye como
anexo es:

 Precipitación máxima en 24 horas (mm)

 Precipitación total mensual (mm)

 Dirección y velocidad del viento media mensual (m/seg)

 Evaporación media mensual (mm)

 Temperatura mínima media mensual %

 Temperatura máxima media mensual (°C)

Se analizaron las series climáticas representativas del área de estudio de la Estación
Meteorológica ubicada en la región. En la Tabla 50, se presentan los resultados
promedios a nivel mensual y anual de la estación meteorológica indicada.

Tabla 50 Parámetros meteorológicos estación 847520 (SPQU)
Parámetros Ene Feb Mar Abr May Jun Jul Agos Sept Oct Nov Dic Anual
Temperatura
Máxima Media 21,5 21,3 21,6 22,3 22,4 21,9 21,8 22,2 22,7 22,7 22,5 22,3 22,1
Mensual

Temperatura Mínima
9,9 10,2 9,9 9,1 8,0 7,2 6,8 7,4 7,9 8,5 8,6 9,4 8,6
Media Mensual

Precipitación 6,5 7,7 8,8 0,6 0,5 0,8 0,2 0,3 0,4 0,2 0,2 2,4 28,5

Evaporación 4,0 3,3 3,6 4,3 4,8 5,1 5,2 5,7 5,9 6,0 5,8 5,2 58,9

 Precipitación

Del análisis de los datos promedios mensuales de precipitación según el Grafico 16
Precipitación media mensual (fuente Estación Meteorológica 847520-SPQUse
deduce que existen marcadas fluctuaciones, con un gran máximo en el mes de
marzo (9,8 mm) y el segundo máximo en el mes de febrero (7,3 mm). Un primer
mínimo en agosto (0,2 mm) y un segundo mínimo en los meses de octubre y
noviembre (0,2 mm).


Documento
General

Cantidad (mm)
12,0

10,0

8,0

6,0
Cantidad (mm)
4,0

2,0

0,0

Grafico 16 Precipitación media mensual (fuente Estación Meteorológica 847520-SPQU

 Temperatura Del Aire

Las variaciones en el flujo anual de las temperaturas registradas en la Estación
Meteorológica, no son mayores en el transcurso del año. La temperatura fluctúa entre un
máximo de 22,7°C en el mes de septiembre y un mínimo de 6,8 °C en el mes de julio,
con un promedio anual de 22,1°C y por lo tanto su amplitud no es significativa. Ver

25,0

20,0

15,0

10,0

5,0

0,0
Ene Feb Mar Abr May Jun Jul Agos Sept Oct Nov Dic
Temperatura Media Mensual (°C)
Temperatura Maxima Media Mensual (°C)
Temperatura Minima Media Mensual (°C)

Grafico 17 Temperatura media máxima y mínima – Fuente Estación Meteorológica . Serie
de datos correspondiente al periodo 1990-2010


Documento
General

4.4 GEOLOGIA AREA DEL PROYECTO

4.4.1 Geología Regional

En la ciudad de Arequipa se encuentran unidades ígneas, sedimentarias y
metamórficas, cuyas edades se ubican en forma discontinua desde el prepaleozoico
hasta el cuaternario reciente. Ver Anexo 12 Planos Del Proyecto.

4.4.1.1 Formación Sencca (Tpl-se):

Esta denominación fue introducida en la estratigrafía del Sur del Perú por MENDIVIL,
S. (1965), al describir una secuencia volcánica de naturaleza piroclástica en el área de
Maure. La formación perteneciente al terciario superior, las rocas que constituyen esta
unidad, son esencialmente piroclásticas, compuestas por tobas dacíticas y riodacíticas
cuyo color predominante es el gris, que puede variar a blanco amarillento y rosado.
Se caracteriza por tener alternancia de niveles de tufos más o menos consolidados y
unidades arenosas aluviales, sobreyaciendo al sillar (nubes ardientes con alto
contenido de fragmentos llamado tufo puzolánico color salmón, el cual corresponde al
material tufáceo del sillar retrabajado a la parte superior de este material “puzolánico”
presenta lentes de ceniza blanca y canales conglomeraticos oscuros. En el cañón del
Chili, se le encuentra sobreyaciendo en discordancia erosional sobre Socosani y el
gneis de Charcani. Las ignimbritas varían entre color blanco y color salmón,
presentando una composición dacítica, bastante compacta.

4.4.1.2 Grupo Barroso (NaQp-ba)
Se ubica en la edad geológica en el Plioceno Superior a Pleistoceno, vinculado al
vulcanismo plio-pleistoceno emplazado a lo largo de la Cordillera Occidental del Sur
del Perú, El nombre proviene de la Cordillera Barroso, en la Sierra del Dpto. de Tacna.
Ha sido estudiado por Wilson y García (1962), Mendivil (1965), Guevara (1969),
Vargas (1970) y Caldas 1993).Esta unidad está formando una cadena de aparatos
volcánicos lávicos que están constituido por una alternancia de derrame piroclásticos,
los primeros corresponden a andesitas y traquiandesitas, los segundos a brechas y
aglomerados volcánicos. Hay un predominio de los derrames sobre los piroclasticos.

Litológicamente el Grupo Barroso esta representado por una alternancia de derrame
andesíticos y traquiandesíticos de color gris a violáceo y textura porfídica donde
destacan finos plagioclasas y rocas de estructura fluvial debido al alineamiento
paralelo a subparalelo de los elementos de la trama y estructura vesiculares.


Documento
General

Intercolados con ellos es frecuente observar brechas y aglomerados de color gris a
marron.

Esta consta de tres unidades (de abajo hacia arriba) son: Volcánico Chila, Volcánico
Barroso y Volcánico Purupurine. El volcánico Chila se encuentra a lo largo del cañón
del Chili.

Volcánico Chila Q- vch: Se le encuentra a los largo del cañón del Chili, está
constituido por andesitas e ignimbritas. Las andesitas son de color marrón a
gris oscuro. La roca es mayormente afnítica, con definida disyunción laminar. El
volcánico Chila yace en discordancia erosional encima del volcánico Sencca.
Se le considera que tiene una edad Plio- Pleistocénica (2,3 m.a.).

Volcánico Barroso Q- vba: Corresponde a las últimas extrusiones de la
actividad volcánica de la zona. Sobreyace al volcánico Chila. Se encuentra en
la parte superior de la margen izquierda del cañón del Chili (1,5 – 700 000 m.a.)

Formación Capillune o cuico (Qpl – Cu): Está constituido por materiales
piroclásticos sueltos. La formación aproximadamente de 60 a 80 m de espesor
con una parte inferior conglomerática con cantos de rocas intrusivas, gneis,
cuarcitas, etc., arenitas tufáceas y cineritas con intercalaciones de bancos de
tufos traquíticos, dacíticos y riolíticos, limos – arcillas, niveles de tufos
redepositados con diferentes grados de compactación. Se le asigna una edad
que va del Plioceno medio a superior

4.4.1.3 Depósitos aluviales Q-al
Conformados por el aluvial de Acequia alta, Aluvial de Umacollo y Aluvial de
Miraflores, constituidos por gravas y arenas de distinta formación; además del Aluvial
reciente, constituidos por materiales que rellenan los cauces de los ríos y las
quebradas.

4.4.1.4 Depósitos fluviales Q- fl
Son conglomerados, gravas, arenas de diferentes espesores, limo y arcilla, se
encuentra a lo largo de la base de la subcuenca del Chili. Forma terrazas naturales y
otras modificadas por el hombre que se utilizan para la agricultura. Al pié de las
laderas se observa conos de deyección generado por la erosión y en otros por la
inestabilidad de los taludes.

4.4.1.5 Depósitos piroclasticos Qpl- pl.
Depósitos constituidos por bancos de lapilli alternados con delgados niveles
arenosos, y cenizas.


Documento
General

4.4.1.6 Flujos de Barro Q- lb
Compuestos por bloques andesíticos de diversos tamaños, cuyos intersticios están
rellenos por una matriz areno - Tufácea.

4.4.1.7 Depósitos Recientes (Qr-pu/al/eol)
Esta conformado por depósitos inconsolidados, correspondientes a materiales de
alteración de rocas infrayacentes, depósitos de aluvial y acumulaciones eólicas de
arenas y cenizas volcánicas.

4.4.2 Tectónica Regional

En la región se presentan mega fallas que son normales con una ligera componente
de desgarre sinestral (transcurrente). El macizo Ampato, Sabancaya, Hualca - Hualca
ha sido interpretado como una amplia zona de relevo entre los accidentes mayores
(Huamán et. al. 1993); es decir que esta zona sería equivalente a un “pull - apart”
donde la deformación extensiva es más o menos difusa, comprendiendo las zonas de
fisura N 055º E abiertas (jugando como grietas de tensión), permitiendo al magma
profundo llegar a superficie.

En ese contexto la zona del Misti, Chachani y Pichu - Pichu, situada entre los mismos
accidentes mayores, tendría un comportamiento similar. Es importante remarcar que el
valle del río Colca corresponde a un accidente E - O que hace cambiar de dirección a
la cordillera volcánica, pasa de SE - NO a E - O (cordillera del Sara - Sara, Ayacucho).

La zona urbana de Arequipa estaría controlada por el mismo tipo de accidentes N 135º
E, mostrando probables zonas fracturadas E – O, asimismo el contacto del batolito de
la caldera con el piedemonte desértico estaría controlado por estas grandes fallas
normales con componentes transcurrentes siniéstrales.

4.4.3 Geología Local

En la zona de estudio, proyectada para el diseño del relleno sanitario de quebrada
onda, se han reconocido 3 unidades Ver el Anexo 12 Planos Del Proyecto , de los
cuales los principales formaciones se describen a continuación:

Formación Sencca (Tpl-se): Esta formación está constituida por materiales volcánica
de naturaleza piroclástica. Litológicamente está constituido principalmente por tobas
de naturaleza riolítica a dacítica intercaladas con tobas brechoides lenticulares. Estas
rocas presentan poca consistencia tal como se ve en la Imagen 45 y 46 Afloramiento
de las formaciones Chili y Sencca


Documento
General

Material de
flujos

Volcánico
chili

Fm Sencca

Imagen 45 y 46 Afloramiento de las formaciones Chili y Sencca

Volcánico Chila Q- vch: Está constituido por andesitas e ignimbritas. Las andesitas
son de color marrón a gris oscuro y contiene una textura porfídica donde destacan
finos plagioclasas y biotita. El volcánico Chila yace en discordancia erosional encima
del volcánico Sencca.

Materiales de flujo Q-lb: Compuestos por bloques de diferente tamaño con matriz
areno – tufáceo de grano grueso a fino, presenta niveles de ceniza volcánica con
delgada capa de detritos de color blanco (fotografía 2). Algunos depósitos de
material están inconsolidados.

Cobertura
al
vegetal
Capa de
Detritos volcánicos
ceniza
Capa Areno-tufáceo

Materiales Piroclasticos y
detritos

Imagen 47 y 48 Materiales de flujo


Documento
General

4.5 GEOMORFOLOGIA DEL AREA DEL PROYECTO

4.5.1 Geomorfologia Regional

A continuación se muestra las diferentes unidades geomorfológicas que han actuado
y desarrollado durante y después del volcanismo del terciario superior, relacionadas a
las principales geoformas en la región (Misti, y Chachani), que han actuado rellenando
la cuenca cuaternaria de Arequipa, Ver Anexo 12 Planos Del Proyecto.

4.5.1.1 Cordillera de laderas:
Ocupa la parte sur de la ciudad, se caracteriza por presentar un relieve de cerros de
superficie rocosa, con drenaje dendrítico y esporádicamente paralelo.

A ésta unidad se describe como la cadena de los cerros ubicados hacia el Sur de la
ciudad, bordeada por los ríos Chili, Socabaya y Yarabamba, que forman parte del
Batolito de la Caldera, que a su vez, es una continuación del Batolito Costanero que se
extiende a lo largo del litoral peruano.

Se caracteriza por presentar un relieve de cerros moderadamente conspicuos, con
relieve marcadamente dendrítico y en algunos casos paralelo. La superficie de esta
unidad es rocosa con bloques que llegan hasta los 3 m. de diámetro, en la vecindad
de los ríos aparecen afloramientos desnudos, por lo general se encuentra bastante
meteorizada, debido al clima desértico de la región.
Aunque con el tiempo transcurrido la superficie muestra resistencia de los materiales
que los constituyen, de alguna manera se observa, que el material erosionado ha
aportado en pequeñas proporciones material de acarreo en las zonas adyacentes de
sus emplazamientos, fundamentalmente en las zonas de Hunter y Tiabaya, favorecido
por las fuertes pendientes de esta superficie.

4.5.1.2 Cadena del Barroso:
Formada por las estribaciones de los tres volcanes: Chachani, Misti y Pichu Pichu.
Tiene una superficie inclinada, cortada por numerosas quebradas de paredes
empinadas.

Esta unidad geomorfológica , es descrita a partir de los flujos de lodo y lava, conocidos
como estribaciones que están asociadas a las erupciones volcánicas y a depósitos por
la actividad post-volcánica de los tres volcanes que tutelan la ciudad, estos volcanes
se encuentran dentro de la cordillera mencionada y son: El Chachani, Misti y Pichu
Pichu.

Los límites de esta unidad son fácilmente distinguibles debido a que su relieve
muestra frentes de paredes empinadas conformando un sistema de drenaje paralelo a


Documento
General

subparalelo, con un contraste notorio con la peniplanicie. La superficie es ondulada e
inclinada en dirección Sur-Oeste, con una pendiente promedio de 10% (Qda. San
Lázaro), esta superficie está cortada por numerosas quebradas que permanecen
secas durante la mayor parte del año, convirtiéndose en torrentes agresivos en épocas
de lluvia, favorecidos por sus marcadas pendientes, que a su vez modifican su relieve
por la erosión y transporte de sus materiales, convirtiéndose los pueblos jóvenes y
urbanizaciones que se encuentran ubicados en esta zona, en un riesgo por la actividad
modificadora.

4.5.1.3 Penillanura de Arequipa:
Es una superficie ligeramente plana, inclinada hacia el oeste con una pendiente de
aproximadamente 4%. Está conformada por materiales tufáceos hacia el oeste y
materiales detríticos hacia el este. Cuenta con cinco subunidades: Valle del Chili,
Superficie del Cercado, Superficie de Socabaya, Superficie de Pachacútec y Superficie
del Aeropuerto.

Es una superficie ligeramente plana, inclinada hacia el Suroeste con una pendiente
que va decreciendo conforme desciende de nivel, aproximadamente 4%. Esta
superficie originada por el levantamiento de la Cordillera del Barroso y las rocas
ígneas de la Caldera, en la cual se depositaron materiales de distinta naturaleza que
dieron lugar a la nivelación de esta superficie, se encuentran conformados por
materiales tufáceos hacia el oeste y materiales detríticos hacia el este, los demás
depósitos que rellenaron esta unidad han dejado superficies y relieves peculiares
asociados a sus respectivos materiales.

4.5.1.4 Altiplanicie

Las elevaciones varían entre 4,000 y 4,900 m.s.n.m. la topografía es moderado,
localmente se tienen escarpas controladas por fallas. También existen pequeños
conos volcánicos, así como morrenas y abundantes bofedales; esta unidad
geomorfológica se caracteriza por una planicie bien definida y algunos valles glaciarios
de extensión local. Se considera generalmente ser la tierra que está a lo largo de
corrientes y en una elevación más alta que el llano aluvial o la terraza de la corriente.

4.5.2 Geomorfología Local

En la zona de estudio se encuentran cambios en el paisaje que se produjeron con la
actividad volcánica presente en la región, proporcionando varias características
geomorfológicas y litológicas de las cuales se nombran a continuación.

Cadena Del Barroso: Es descrita a partir de los flujos de lodo y lava, conocidos como
estribaciones que están asociadas a las erupciones volcánicas y a depósitos por la


Documento
General

actividad post-volcánica de los tres volcanes que tutelan la ciudad, estos volcanes se
encuentran dentro de la cordillera mencionada y son: El Chachani, Misti y Pichu Pichu.

Las unidades geomorfológicas que se describen a continuación provienen de las
unidades regionales que se originaron en los flancos y piedemonte del Chachani

Unidad I colinas: Estas son de poca altitud de superficies más o menos redondeadas
que cortan el piedemonte, corresponden a los frentes de coladas basálticas que se
prolongan hacia el según se ilustra en las

Imagen 49 y 50 Colinas de poca altitud.

 Unidad II penillanura: Es una superficie ligeramente plana, inclinada hacia el
oeste con una pendiente de aproximadamente 3%. Está conformada por
materiales tufáceos hacia el oeste y materiales detríticos hacia el este.

Imagen 51 Superficie ligeramente ondulada con pendientes bajas del 3 %.


Documento
General

 Unidad III: A esta unidad corresponde principalmente a las quebradas secas
que transitan sobre la ladera, en la cual predomina materiales correspondiente
a los flujos de barro que están compuestos por bloques andesíticos de
diversos tamaños, cuyos intersticios están rellenados por una matriz areno –
tufácea. Ver Imagen 52 y 53 Unidad correspondiente a la ladera.

Imagen 52 y 53 Unidad correspondiente a la ladera.

4.6 AMENAZAS EN LA ZONA DE ESTUDIO

Los fenómenos o procesos que pueden ocurrir en la zona de estudio pueden ser de
tres tipos Amenaza Sísmica, Amenaza volcánica y Amenazas Naturales.

4.6.1 Amenaza Volcánica

De acuerdo a las explosiones o emanaciones de lava, ceniza y gases tóxicos, la zona
de estudio que se encuentra a 19 km de la ciudad de Arequipa, presenta un nivel
muy alto, como muestra el mapa de calificación de provincias según niveles de
peligros volcánicos. Ver Imagen 54 Mapa de calificación de provincias según niveles
de peligros volcánicos..


Documento
General

Arequipa

Imagen 54 Mapa de calificación de provincias según niveles de peligros volcánicos.

4.6.2 Amenaza Sísmica

Con base a la microzonificación sísmica de la ciudad de Arequipa realizada por
Aguilar, Alva, (2002) se observa que en el área de estudio (relleno sanitario de
Arequipa) y considerando básicamente las condiciones geotécnicas de los suelos, se
tienen valores de periodos predominantes que han sido agrupados en rangos para
definir la zonificación sísmica.

ZONA A: Conformada por las rocas ígneas intrusivas de la Cordillera de laderas que
ocupan la parte sur oeste de la ciudad y por las rocas ígneas del Volcánico Chila que
afloran en la parte norte, en la margen izquierda del río Chili. Los valores de períodos
predominantes obtenidos en esta zona varían entre 0.15 y 0.25 seg.

ZONA B: Conformada por los afloramientos de sillar ((Roca piroclástica de color
predominantemente blanco a grisáceo de granulosidad homogénea), parte de los
suelos puzolánicos de Pachacútec y parte de los flujos de barro que constituyen las
laderas de la Cadena del Barroso. Los valores de períodos predominantes obtenidos
en esta zona varían de 0.20 a 0.30 seg, llegando hasta 0.35 seg, en los flujos de barro.

4.6.2 Amenazas Naturales

Los procesos que pueden ocurrir en la zona de estudio son:

4.6.2.1 Procesos Erosivos
Es el principal proceso dinámico que se encuentra en la zona de estudio debido a sus
condiciones climáticas, consecuentemente se presenta dos agentes causantes, eólico
(viento) y Hídrico en el cual el principal agente causante es eólico (viento),
permitiendo el arrastre del material.


Documento
General

 Erosión Eólica (viento): Este tipo de proceso se da en regiones de poca
vegetación y mucho viento, en el cual el choque de las partículas contra una
roca dura provoca una abrasión (erosión eólica). Este es el principal factor que
afecta el relleno sanitario de Arequipa debido a sus fuertes vientos que
transportan las partículas por toda el área y que consecuentemente lleva a
modelar el paisaje. Ver Imagen 55 Vientos transportando el material.

Imagen 55 Vientos transportando el material.

 Erosión Hídrica: Este proceso dinámico afecta principalmente las laderas
transportando el material hacia la parte del valle ya sea por impacto de la gota
de lluvia, deslizamiento o percolación. El tipo de erosión que se presenta en el
área es en cárcavas formando grandes surcos y una trayectoria larga como
consecuencia. Sin embargo no se presenta con gran magnitud, ya que no son
constantes los periodos de lluvia. Ver Imagen 56 Formación de cárcavas

Imagen 56 Formación de cárcavas


Documento
General

4.5 HIDRAULICA DEL PROYECTO

Con la elaboración de este componente hidráulico dentro del EIA del proyecto, se
pretende conceptuar y definir el comportamiento de las lluvias en la región de
Arequipa, para proyectar en forma aproximada las dimensiones de los drenajes para el
manejo, conducción y evacuación de las aguas lluvias aferentes al relleno sanitario.

4.5.1 Análisis Climático

Para lograr el objeto descrito se hizo necesario conocer el comportamiento temporal
de los principales parámetros climáticos tales como la precipitación media mensual
conjuntamente con la evaporación y además las magnitudes de las precipitaciones
máximas en 24 horas, según los registros históricos de la estación climática
representativa. Ver Anexo 3 Información meteorológica – SENAMHI

4.5.1.1 Precipitación y Evaporación Media Mensual Multianual
El régimen pluviométrico presenta una distribución de lluvias de tipo unimodal cuyo
módulo mensual de precipitación media varía durante el año entre 0.2 y 27.5 mm,
presentándose un período definido de precipitaciones medias máximas tal como se
aprecia en la siguiente figura entre los meses de Enero a Marzo y mínimos el resto del
año. La evaporación presenta un comportamiento muy homogéneo durante el año con
valores que oscilan entre 3.3 y 6.0, coincidiendo el mes de ocurrencia del valor
máximo de este parámetro en Octubre con el mínimo de precipitación anual, al igual
que para el caso contrario, es decir, en el mes de Febrero donde ocurre la máxima
precipitación media igualmente ocurre la mínima evaporación media.

30 PRECIPITACIÓN MEDIA ANUAL = 82.5 mm
EVAPORACIÓN MEDIA ANUAL = 58.9 MM
Precipitación y Evaporación Media (mm)

25

20

15

10

5

0
ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC

PRECIPITACIÓN EVAPORACIÓN

Grafico 18 Distribución de la Precipitación y Evaporación en Alar 3 - Período 1990-2010


Documento
General

Adicionalmente, en la figura anterior se observa que a excepción del período de
invierno en el primer trimestre, en el resto de año ocurre déficit de agua al ser mayor la
evaporación media mensual que la precipitación, lo cual refleja sus características
climáticas áridas y desérticas.

La desviación e índice de variabilidad en la precipitación es grande, debido a que la
diferencia entre los valores extremos es alta y los máximos se concentran en el primer
trimestre, donde se precipita el 90% de la precipitación anual.

4.5.1.2 Precipitación Máxima en 24 horas Mensual Multianual
El comportamiento de las precipitaciones máximas mensuales en 24 horas presentan
una variación entre 1.6 y 37.6 mm, siendo los mayores valores entre los meses de
Enero a Marzo, en tanto que los valores de precipitaciones máximas más bajos suelen
ocurrir el resto de año, siendo su distribución durante el año muy similar a las
precipitaciones medias mensuales multianuales descritas anteriormente, tal como se
aprecia en la siguiente figura:

40

35
Precipitación Máxima 24 horas (mm)

30

25

20

15

10

5

0
ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC

Grafico 19 Distribución de las Precipitaciones Máximas Mensuales Históricas en 24
horas. Período 1990-2010


Documento
General

4.7 ESTUDIO HIDROLÓGICO

4.7.1 Análisis de las Precipitaciones Máximas en 24 horas

Se evaluó la probabilidad de ocurrencia de las precipitaciones máximas anuales en 24
horas registradas en el período 1990-2010, aplicando diversas metodologías
adecuadas para valores extremos tales como: Normal, Log-Normal 2, Log-Normal 3,
Tipo 1 Extrema (Gumbel), Pearson Tipo 3 y Log-Pearson 3, utilizando el modelo de
Frecuency and Risk Analyses in Hydrology de G.W. Kite del Water Resources.

El análisis se efectuó tanto por el método de momentos como por el de máxima
verosimilitud, según el mínimo error estándar de las pruebas estadísticas, con base en
el test de Kolmogorov-Smirnov y con un nivel de significancia del 95%; la distribución
de mejor ajuste por el método de los momentos para los 20 valores de precipitación
máxima anual fue Log-Normal 2, resultando las siguientes magnitudes esperadas en
función del período de retorno:

Tabla 51 Precipitaciones Máximas en 24 horas esperadas en función del período de
retorno. Estación Alar 3.
PERÍODO DE RETORNO (años)
ESTACIÓN
2.33 5 10 20 50 100

Alar 3 14.3 20.4 26.9 34.0 44.1 52.5

La precipitación máxima en 24 horas histórica en el período 1990-2010 ocurrida en
Marzo de 1997 de 37.6 mm, equivale según el análisis de distribuciones anterior a un
período de retorno del orden de 25 años.

4.7.2 Análisis de intensidades máximas de lluvia

Aunque no se conocen registros de pluviógrafo para generar intensidades máximas de
lluvia con el fin de generar caudales máximos para diseños de estructuras hidráulicas
de manejo, conducción y evacuación de escorrentía superficial, por la información
secundaria se deduce que el tiempo máximo de lluvias es del orden de 2 horas.

Bajo estas condiciones considerando para diseño de cunetas y de alcantarillas,
períodos de retorno de 10 y 25 años respectivamente, las intensidades máximas
correspondientes son las siguientes.

I10 = 13.5 mm/h

I25 = 18.8 mm/h


Documento
General

4.7.3 Análisis de caudales máximos

Dada la situación de que en el Relleno Sanitario se poseen áreas de drenaje de
escorrentía superficial como máximo de 15 Has, para el cálculo del caudal máximo se
aplica el Método Racional adecuado para cuencas de hasta 100 Has según la
siguiente ecuación básica:

Qtr = 0.00278 C Itr A

Donde:

Qtr = Caudal máximo en m³/s para un período de retorno “tr”.

C = Coeficiente de escorrentía adimensional

A = Área de drenaje, en Has.

Itr = Intensidad de la lluvia en mm/h para un período de retorno “tr”

Aplicando esta ecuación con las intensidades de lluvia máximas descritas
anteriormente de 13.5 y 18.8 mm/h para 10 y 25 años de retorno, un coeficiente de
escorrentía de 0.35 considerado por experiencia del Consultor en rellenos sanitarios y
el área máxima aportarte de 15 Has, se obtuvieron los siguientes caudales máximos:

Q10 = 0.20 m3/s

Q25 = 0.27 m3/s

4.7.4 Dimensiones aproximadas de las estructuras hidráulicas

 Cunetas

Para una pendiente mínima de 0.5% en concreto, un coeficiente de rugosidad de
Manning de 0.016 y el caudal máximo para 10 años de retorno de 0.20 m3/s, las
dimensiones aproximadas serían las siguientes:

Ancho = 0.60 m

Lámina de agua = 0.28 m

Altura = 0.40 m

Velocidad = 1.21 m/s


Documento
General

Régimen Subcrítico

 Alcantarillas

El diámetro de la tubería se calculó mediante la ecuación de Manning, a tubo lleno
para un coeficiente de rugosidad de Manning medio de 0.016 del concreto, según la
siguiente expresión:

D = (3.21 Q n/ S0.5)3/8

Donde:

D = Diámetro de la tubería en metros

Q = Caudal máximo en m3/s

n = Coeficiente de rugosidad de Manning, adimensional

S = Pendiente del tubo en m/m

Para el diseño se consideró un coeficiente de rugosidad de Manning de 0.016, una
pendiente de 0.5% y el caudal de 0.27 m3/s para 25 años de retorno, obteniendo un
diámetro interno de 22” (0.54m).

4.7.5 Recomendaciones Hidráulicas del proyecto

Las precipitaciones se concentran en solo 3 meses en el primer trimestre, donde se
precipita el 90% de la lluvia total anual.

Para el cálculo de las estructuras hidráulicas en forma aproximada, se consideraron
las situaciones más desfavorables y la mayor área de drenaje de 15 Has, la cual debe
ser menor si se hace una adecuada modelación de las áreas aferentes.

La cuneta y alcantarilla de 22” proyectadas en forma preliminar y aproximada, pueden
ser las máximas dimensiones requeridas en concreto. Para cunetas en otro material
de mayor rugosidad, desde luego debe ser de mayores dimensiones.

Las estructuras hidráulicas prácticamente trabajarán durante el primer trimestre; el
resto del año es mínimo el caudal de escorrentía.


Documento
General

4.8 ESTUDIO HIDROGEOLOGICO Y GEOELECTRICOS

El estudio hidrogeológico se enfocó en la revisión de información secundaria apoyada
con la toma de datos de campo el levantamiento geológico, ejecución de sondeos
eléctricos verticales y el inventario de puntos de agua.

4.8.1 Interpretación de Sondeos Eléctricos Verticales

Las curvas obtenidas en campo son sometidas al proceso de ajuste de los empalmes
presentados al variar la distancia MN, luego se leen los nuevos valores de resistividad
aparente definidos y se llevan a una hoja de cálculo, la cual a su vez es insertada en el
programas de interpretación empleado para el presente estudio. Para cada sondeo se
ingresa un modelo hipotético y luego éste es refinado por medio de procesos
matemáticos, ajustando la curva hasta alcanzar un valor de máxima precisión y
obtener el modelo definitivo. En los Grafico 20, Grafico 21, Grafico 22Grafico
23Grafico 24. se tiene el moldeamiento matemático de los resultados y las curvas
observadas y calculadas. Así mismo, en las Tabla 52 a Tabla 56 . se presenta la
interpretación de los sondeos ejecutados.

Imagen 57 Equipos para el desarrollo de Sondeos Geoelectricos.


Documento
General

Imagen 58 y 59 Toma de puntos y desarrollo de sondeos geo eléctricos.

Tabla 52 Resultados e Interpretación SEV1.WS3
Interpretación
Resistividad Espeso Profundada Unidad Unidad
Interpretación Hidrogeológi
(ohmm) r (m) d (m) Geofísica Geológica
ca

68 2.4 Capa superficial I Materiales Zona de
de flujo infiltración

2520 7 2.4 Depósitos de II Formación Zona vadosa
andesitas e Vchili
ignimbritas

1098 9.4 Constituidos por III Formación Acuitardo -
tobas de naturaleza Sencca Acucierre
riolitica y dacita
Fuente: Hidrosuelos, 2010


Documento
General

Electrical sounding Schlumberger - SEV 1.WS3

10000

[ohm·m]

1000

100

10
1 10 100 AB/2 [m] 1000

Grafico 20 Modelo de interpretación SEV1.WS3

Resistividad Espesor Profundidad Unidad Unidad Interpretación
Interpretación
(ohmm) (m) (m) Geofísica Geológica Hidrogeológica

de flujo infiltracion

633 8.9 1.5 Depósitos de II Formacion Zona vadosa
andesitas e Vchili
ignimbritas
1315 10 Constituidos por III Formacion Acuitardo -
riolitica y dacita


Documento
General

Electrical sounding Schlumberger - SEV2.WS3
Shift on new MN
10000

[ohm·m

1000

100

10
1 10 100 AB/2 [m] 1000


Interpretación


1950 7.6 1.2 Depósitos de II Formación Zona vadosa
andesitas e Vchili
ignimbritas
1078 8.8 Constituidos por III Formación Acuitardo -
riolitica y dacita


Documento
General


10000

[ohm·m]

1000

100

10
1 10 100 AB/2 [m] 1000


Interpretación


2050 8.9 1.6 Depósitos de II Formación Zona vadosa
andesitas e Vchili
ignimbritas
1098 10 Constituidos por III Formación Acuitardo -
riolitica y dacita


Documento
General


10000

[ohm·m]

1000

100

10
1 10 100 AB/2 [m] 1000


Interpretación

de flujo infiltracion

2021 8.1 3.6 Depósitos de II Formacion Zona vadosa
andesitas e Vchili
ignimbritas
980 12 Constituidos por III Formacion Acuitardo -
riolitica y dacita


Documento
General


10000

[ohm·m]

1000

100

10
1 10 100 AB/2 [m] 1000


Para la categorización de las unidades de acuerdo con el grado de importancia
hidrogeológica, se empleó la metodología basada en la definición de características
como litología, espesor, parámetros hidráulicos, calidad de agua y descarga, los
cuales se evalúan en su conjunto para determinar finalmente el peso que tiene cada
unidad a nivel local y regional. Ver Grafico 25 Unidades hidrogeológicas – Perfil No. 1
y 2 y Grafico 26 Unidades hidrogeológicas – Perfil No. 4 y 5

Tabla 57 Clasificación de unidades hidrogeológicas.
Interpretación Unidad Unidad
Resistivida Espes Profundidad Localizaci
Hidrogeológi Geofísi Geológi Interpretación
d (ohmm) or (m) (m) ón
ca ca ca

Materiale 26 a 68 2.5 a 0.0 a 3.6 Capa superficial SEV – 1, 2,
Zona Infiltración I
s de flujo 3.6 3, 4, 5

Formacio 1950 a 2520 3.6 a 7 3.6 – 12 Depósitos de SEV – 1, 2,
Zona Vadosa II n Vchili andesitas e 3, 4, 5
ignimbritas


Documento
General

Interpretación Unidad Unidad
Resistivida Espes Profundidad Localizaci
Hidrogeológi Geofísi Geológi Interpretación
d (ohmm) or (m) (m) ón
ca ca ca

Formacio 980 a 1315 >7 >12 Constituidos por SEV – 1, 2,
Acuitardo-
III n Sencca tobas de naturaleza 3, 4, 5
Acuicierre
riolitica y dacita

Grafico 25 Unidades hidrogeológicas – Perfil No. 1 y 2

Grafico 26 Unidades hidrogeológicas – Perfil No. 4 y 5

4.8.1.1 Unidad Zona de Infiltración – Unidad geoeléctrica I
Esta unidad se caracteriza por conformar los niveles superficiales de suelo y presenta
valores en un amplio rango de 26 a 68 ohm.m, correspondiente con el tipo de suelo,
vegetación o procesos ocurrentes. El espesor promedio es de 1.2 m

4.8.1.2 Unidad Zona Vadosa Unidad geoeléctrica II
Se conforma por niveles no saturados pertenecientes a la unidad de las rocas de la
formación volcánico de chili las cuales están constituidas por de andesitas e
ignimbritas y esta permite comprender el espacio entre el nivel freático y la superficie,
donde no todos los poros están llenos de agua. Sin embargo no se presenta nivel
freático, pero la unidad puede representar este espacio.


Documento
General

4.8.1.3 Unidad geoeléctrica III
Se conforma por depósitos volcánicos de naturaleza piroclástica. Está constituido
principalmente por tobas de naturaleza riolítica a dacítica intercaladas con tobas
brechoides lenticulares; los valores de resistividad oscilan entre 980 a 1315 ohm.m,
con espesor promedio mayor a 12 m

4.8.2 Modelo hidrogeológico y Modelo Conceptual
El desarrollo de modelo conceptual es la herramienta básica para el entendimiento del
cómo funciona el sistema hídrico subterráneo y sirve de base para la determinación de
la vulnerabilidad del acuífero por causa de una actividad potencialmente contaminante.

Con la información obtenida de los anteriores análisis, se desarrolla el modelo
hidrogeológico conceptual generalizado de la zona de estudio. En líneas generales, se
presenta un análisis cualitativo de los diferentes elementos que componen el sistema
hidrogeológico regional, los cuales se exponen en la Imagen 60 Ciclo
Hidrogeológico

Fuente. Purdue University, 1997

Imagen 60 Ciclo Hidrogeológico


Documento
General

4.8.3 Clasificación Hidrogeológica

Las unidades geológicas descritas se agrupan de acuerdo con su importancia
hidrogeológica en dos unidades principales a saber:

 Importancia Hidrogeológica Baja

Agrupa las unidades Zona de Infiltración y Zona Vadosa, correspondiendo con los
niveles determinados por medio de la exploración geofísica. Estas rocas poseen
permeabilidad variable de pendiendo del tipo de depósito y su clasificación se debe a
que no conforman sistemas acuíferos sino que corresponden con niveles no saturados
de la Formación Sencca. Sobre las superficies planas pueden ocurren los procesos
de infiltración generalmente asociados a este tipo de suelos, debido a que en la zona
del depósito de flujos de lodos , se tienen la presencia de una capa areno limosa que
fácilmente puede infiltrar agua, su espesor varía entre 2.5 a 3.6 m.

 Importancia Hidrogeológica Media _ Baja

Se refiere a la unidad Acuitardo - Acuicierre, el cual se relaciona con los depósitos
volcánicos de naturaleza piroclástica. Teniendo en cuenta su poco espesor, se
considera como un acuicierre de mediana a baja capacidad hidráulica porque aunque
puede contener agua no permite el flujo a través de la roca.

4.8.4 Componentes del Sistema Hídrico Subterráneo

Se describen los principales componentes del sistema hídrico subterráneo como son el
perfil hidrogeológico, la definición de la zona de recarga y la profundidad del nivel de
aguas subterráneas y dirección de flujo.

4.8.4.1 Perfil hidrogeológico
En términos generales, de base a techo el perfil hidrogeológico se divide en tres zonas
principales a saber: a) Acuífero confinado, b) Zona de transición y c) Zona Vadosa.

La zona de transición, es decir aquella en la cual se tiene el afloramiento temporal de
aguas infiltradas, se caracteriza por componerse de niveles de mayor tamaño de
grano, lo cual permite el relativamente fácil movimiento del agua, más no su
almacenamiento debido a su posición estratigráfica. El espesor promedio de esta capa
es 2 m. La presencia de agua en esta zona se restringe hacia su base, es decir, en la
superficie de contacto inferior con niveles permeables.


Documento
General

La zona vadosa (o zona no saturada), de base a techo, se subdivide a su vez en tres
subzonas: a) Subzona capilar, b) Subzona intermedia y c) Subzona de
evapotranspiración.

En el área del proyecto puede alcanzar un espesor de hasta 7 m incluyendo el nivel no
saturado de la zona de transición.

La subzona de evapotranspiración contiene agua capilar aislada o suspendida, que es
la que emplean las plantas para sus funciones de nutrición y transpiración. El espesor
de esta subzona corresponde con el de la capa de suelo (entre 2.5 a 3.6 m) y como se
describió anteriormente, recibe agua por infiltración directa de las lluvias, hasta
alcanzar su ‘nivel de saturación’ o grado de humedad máxima del suelo; quedando así
remanentes para el encharcamiento, la escorrentía superficial y sub superficial y en
algunos casos aislados para formar un tipo de nivel freático ‘falso’ o colgado
(‘perched’).

4.8.4.2 Profundidad del Nivel Freático y Dirección de Flujo
En el análisis de los sondeos geo eléctricos se encontró que las unidades
hidrogeológicas no muestran el nivel freático, debido a que estos materiales son muy
secos. Es decir no se encontró nivel freático en la zona del proyecto.

4.8.5 Análisis del Riesgo de Contaminación de Aguas Subterráneas

Uno de los más importantes cambios en el mundo de hoy es la limpieza y protección
de las fuentes de aguas subterráneas. Los estudios realizados por los hidrogeólogos
juegan un importante papel en éste propósito. Sin embargo, estos estudios no
alcanzan a resolver tales problemas al menos que sean conducidos en forma
cuidadosa y concisa. En este preámbulo se ofrecen algunas guías en el diseño e
implementación de estudios hidrogeológicos de sitios con aguas subterráneas
contaminadas.

La definición del riesgo de contaminación de las aguas subterráneas es la interacción
entre la carga contaminante que es, será, o pudiera ser aplicada al subsuelo como
resultado de la actividad humana y la vulnerabilidad del acuífero a la contaminación,
debido a las características naturales de los substratos que le cubren y le separan de
la superficie.

4.8.5.1 Clasificación de la Actividad Contaminante
Actualmente en la zona de estudio se desarrollan diferentes actividades humanas que
pueden llegar a afectar el estado natural de las aguas subterráneas, presentándose en
la Tabla 58 Actividades Potencialmente Generadoras de Contaminación del Subsuelo
en la Zona de Estudio.. un resumen de dichas actividades.


Documento
General

Tabla 58 Actividades Potencialmente Generadoras de Contaminación del Subsuelo en la
Zona de Estudio.
Características de la carga contaminante

Actividad Categoría Principal tipo Relativa
Desvío
de de carga
al suelo
distribución contaminante hidráulica
ACTIVIDADES EXISTENTES
Comunidades cercanas sin alcantarillado
Descargas al suelo (pozos sépticos) rP nof ++ *
Viviendas cercanas al lote
Aplicación de desagües al suelo y acequias rP nof +
Agropecuaria
Descargas a las acequias rP no ++ *
Efluentes al suelo de ganadería vacuna r P-D nof
Irrigación del suelo con aguas no tratadas rD nof
ACTIVIDADES PROYECTADAS
Descarga de aguas de formación r P-D sh ++ *
Descarga de efluentes domésticos tratados al rP no ++
suelo
Convenciones: (r) rural, (P) puntual, (D) difusa, (n) compuestos de nutrientes, (o) compuestos microorgánicos y/o
carga orgánica, (f) patógenos fecales, (s) salinidad, (h) metales pesados.
Fuente: Modificado de: CEPIS, 1991

De la anterior tabla se interpreta que:

Los efluentes al suelo descargados en zonas topográficamente más altas presentan
menos riesgo de alcanzar al acuífero, debido a la profundidad del nivel freático. En
zonas bajas el riesgo de contaminación es mayor.

Los remantes provenientes de la actividad de explotación del yacimiento, aunque no
se verterán a ninguna fuente cercana, conformarían una fuente de importante de carga
contaminante al subsuelo, si no son dispuestos adecuadamente. La determinación de
esta carga potencial dependerá de factores como la cantidad y calidad del vertimiento
generado.

4.8.5.2 Análisis de Vulnerabilidad de Acuíferos
Existen métodos de valoración que parten de los diferentes parámetros ambientales
interactuantes. Esta interacción se valora asignando pesos o ponderación a las
variables mencionadas. A nivel preliminar y teniendo en cuenta los parámetros
interpretados en el presente estudio se emplearon uno de los métodos más
reconocidos en el ámbito internacional para determinar los índices de vulnerabilidad: el
modelo GOD (Groundwater ocurrence, Overal aquifer class, Depth to groundwater


Documento
General

table or strike), cuyos parámetros de evaluación se presentan en la Imagen 61 Modelo
GOD

El Modelo GOD se aplica desde el punto de vista regional, considerándose como
unidad de interés el acuífero regional del Abanico de Arequipa.

Los parámetros a evaluar permiten establecer el grado de inaccesibilidad o resistencia
de la zona saturada a la penetración de contaminantes como resultado de su retención
física y reacción química ante dichos contaminantes.

Imagen 61 Modelo GOD

 Datos Ingresados

El método evalúa tres parámetros: 1) Tipo de ocurrencia del agua subterránea, 2)
Características litológicas y grado de consolidación de los estratos por encima de la
zona saturada y 3) Profundidad del nivel freático o techo del acuífero (CEPIS, 19912)

 Ocurrencia del Agua Subterránea

2 Centro Panamericano de Ingeniería Sanitaria y Ciencias del Ambiente "CEPIS", Lima, Perú, 1991


Documento
General

Al tratarse de un acuífero confinado, de acuerdo con el modelo se asigna un índice de
ocurrencia igual a 0.6

 Sustrato Litológico

El índice del sustrato litológico para rocas ígneas, metamórficas y volcánicas es 0.6.

 Profundidad de la Tabla de Agua

Teniendo en cuenta una profundidad del nivel estático que no se presenta, se
empleará el valor correspondiente a 0.4.

 Resultados

En la Tabla 59 Resultados Método GODse presenta un resumen de los resultados.

Tabla 59 Resultados Método GOD
Índice de Índice Índice de
Índice total Vulnerabilidad
ocurrencia litológico distancia
0.4 0.6 0.4 0.096 Baja
Fuente: Hidrosuelos

Teniendo en cuenta el anterior resultado, se concluye que:

La unidad hidrogeológica evaluada (acuicierre local de la zona de estudio relleno
sanitario arequipa) presenta un índice BAJO de vulnerabilidad a la contaminación, lo
cual indica que en caso de presentarse fugas de lixiviados desde la parte superficial,
estos difícilmente contaminarían los niveles saturados.

Teniendo en cuenta la existencia de una fuente puntual de contaminación potencial y
el grado de vulnerabilidad determinado, se considera necesaria la implementación de
procedimientos de monitoreo de calidad de aguas subterráneas, los cuales se deberán
construir en las zonas topográficamente más bajas.

4.8.6 Hidrografía general

Arequipa tiene una línea de costa accidentada, quebrada, escabrosa y hasta
discontinua.
Entre Atico y Chala, el zócalo continental tiene un ancho que varía entre los 5 y 10
kilómetros, mientras que Frente a Quilca y Camaná es de 27 kilómetros,

El talud tiene su mayor pendiente entre los 14 y los 17 grados de Latitud Sur y la
máxima depresión, la fosa marina, que probablemente se formó en el Pleistoceno,


Documento
General

tiene su mayor profundidad al sur de los 17 grados S y es de 6 012 metros (3 600
brazas)

Las líneas que señalan las profundidades marinas (isóbatas) de 100, 200 y 500 metros
se alejan de la costa frente a Camaná para luego acercarse sinuosamente frente a la
ría del río Ocoña, en Punta de Pescadores, en Atico y en Chala. Las isóbatas se
acercan a la costa frente a Quilca y Mollendo.

4.9 GEOTECNIA DEL PROYECTO

A partir del modelo geológico, se diseña el programa de exploración de subsuelo, cuyo
objetivo principal es comprobar en profundidad lo observado en campo y la
caracterización geotécnica de los materiales. Estos insumos serán indispensables
para la realización del análisis de estabilidad del proyecto.

4.9.1 Exploración del subsuelo

Con el fin de determinar las condiciones de estabilidad y realizar un modelo geológico
geotécnico del lote de interés, se realizó un programa de investigación del subsuelo
que comprendió la realización de sondeos geofísicos y sondeos geotécnicos, para
este caso se determinó la realización de apiques y trincheras a lo largo de los taludes
donde afloran directamente las unidades de suelo y roca sin requerirse la ejecución de
perforaciones en la Tabla 60 Coordenadas de Ubicación Exploración Geotécnica se
puede observa la ubicación de las calicatas realizadas. Asi mismo en el Anexo 7
Resultados estudio de suelos, se encuentran la documentación original de los
resultados y análisis de las calicatas desarrolladas.

Tabla 60 Coordenadas de Ubicación Exploración Geotécnica
Coordenadas
Actividad
Norte Oeste
Apique 1 8198672 0216875
Apique 2 8198534 0216820
Apique 3 8198538 0216823

4.9.2 Exploración directa (calicatas)

Se realizaron 3 calicatas manuales, cada uno a diferente profundidad; estas
profundidades se determinaron de acuerdo a la granulometría de los suelos


Documento
General

presentes en el lote de interés, pudiéndose observar las variaciones litológicas. A esta
profundidad exploratoria no se encontró la cota de nivel freático debido a que los
suelos son demasiado secos.

 Muestras en bloque: La toma de muestra consiste en el tallado manual de un
bloque y su inmediato sellado y protección, para luego realizar los ensayos de
laboratorio que permitan determinar parámetros geotécnicos para ejecutar los
cálculos de estabilidad y la zonificación geotécnica de la zona.

Imagen 62 y 63 Observación y toma de Muestras y análisis de suelos.

4.9.2.1 Ensayo de percolación

 Conductividad Hidráulica

La conductividad hidráulica es el principal parámetro para determinar qué tan bien
puede un suelo absorber y percolar el lixiviado. Mientras más poroso sea el suelo,
mayor será el riesgo de infiltración del lixiviado y la posible contaminación del agua
subterránea. Los terrenos formados por poros grandes no son efectivos para retener
las partículas pequeñas y los formados por poros muy pequeños prácticamente son
impermeables. A fin de determinar el área necesaria para los sistemas de tratamiento,
se realizó el siguiente ensayo

 Procedimiento del ensayo

Esta actividad se llevó a cabo en 2 puntos dentro del área de interés; el area para el
desarrollo del proyecto es homogénea en su totalidad.

‐ Dentro de la misma calicata se introdujo se introdujo un tubo que se empleó
(PVC 6 “) con una profundidad de aproximadamente 5 cm.

‐ Se llenó con agua hasta rebosar su capacidad.

‐ Se apuntó el tiempo que el nivel del agua tardó en bajar en instantes de
infiltración.


Documento
General

Tabla 61 Datos ensayo de percolación superficial

DATOS DE ENSAYO DE PERCOLACIÓN No 1 (SUPERFICIAL)
Velocidad de
Tiempo Diferencia Profundidad Acumulado
infiltración
(seg.) T. (cm.) P.
(cm/seg.)
15 15 10.60 10.95 0.71
58 -43 10.85 21.80 -0.25
84 -26 10.83 32.63 -0.42
200 -116 10.80 43.43 -0.09
345 -145 10.75 54.18 -0.07
530 -185 10.70 64.88 -0.06
610 -80 10.65 75.53 -0.13
720 -110 10.63 86.16 -0.10
800 -80 10.60 96.76 -0.13
1020 -220 10.55 107.31 -0.05

Imagen 64 y 65 Ejecución de una prueba de percolación sobre suelos superficiales.

Una vez se tienen los resultados del trabajo de campo, se procede a elaborar la curva
de campo donde los resultaos y curvas son interpretadas hasta obtener la
conductividad hidráulica de los suelos evaluados. En las siguientes tablas y graficas se
pueden observar los resultados obtenidos de este procedimiento.


Documento
General

Grafico 27 Curva de abatimiento Ensayo de percolación No 1 vs tiempo típico de los
suelos evaluados.


Documento
General

Tabla 62 Datos ensayo de percolación h=2mts

GRÁFICA ENSAYO DE PERCOLACIÓN (h=2mts)
Velocidad de infiltración
Tiempo (seg.) Diferencia T. Profundidad (cm.) Acumulado P.
(cm/seg.)
1.43 1.43 10.95 10.95 7.66
2.03 ‐0.60 10.85 21.80 ‐18.08
2.13 ‐0.10 10.8 32.60 ‐108.00
4.06 ‐1.93 10.79 43.39 ‐5.59
6.02 ‐1.96 10.73 54.12 ‐5.47
7.34 ‐1.32 10.7 64.82 ‐8.11
8.40 ‐1.06 10.63 75.45 ‐10.03
10.17 ‐1.77 10.59 86.04 ‐5.98
11.46 ‐1.29 10.55 96.59 ‐8.18
14.20 ‐2.74 10.5 107.09 ‐3.83
18.53 ‐4.33 10.46 117.55 ‐2.42
20.04 ‐1.51 10.43 127.98 ‐6.91
21.15 ‐1.11 10.4 138.38 ‐9.37
23.39 ‐2.24 10.34 148.72 ‐4.62
26.46 ‐3.07 10.3 159.02 ‐3.36
31.00 ‐4.54 10.24 169.26 ‐2.26
5.33 ‐4.33 10.15 179.41 ‐2.34

Grafico 28 Curva de abatimiento Ensayo de percolación No 2 vs tiempo típico de los
suelos evaluados.


Documento
General

De esta manera y según las graficas obtenida de curvas de abatimiento del suelo, se
obtuvo una conductividad hidráulica que oscila entre 2,9 y 3,6 cm/dia, considerándose
como alta y muy alta.

4.9.3 Exploración geofísica

Durante los días 22,23 y 24 de Septiembre de 2010 se llevó a cabo los trabajos de
exploración geoeléctrica en el lote previsto para la implementación del relleno sanitario
de Arequipa, Peru. En total se ejecutaron cinco (5) sondeos eléctricos verticales con
un AB/2 variable de 100 a 150 m, localizados uniformemente en el predio.

 Metodología

La prospección geoeléctrica consiste en determinar la resistividad del subsuelo a
diferentes profundidades, para así inferir la composición litológica del mismo y/o el
tipo de fluidos que contiene. El método de SEV’s presenta los cambios de resistividad
de las rocas en profundidad bajo el centro de medición en un mismo punto. Para
efectuar Sondeos Eléctricos Verticales (SEV), el dispositivo más utilizado es el de tipo
Schlumberger (Imagen 66 Arreglo Schlumberger), el cual consiste en un arreglo de
cuatro electrodos debidamente dispuestos.

Al efecto se utiliza una fuente externa para generar corriente que se introduce al
subsuelo a través de los electrodos A y B, esta corriente genera un campo de
potenciales, la diferencia de potenciales se mide entre los electrodos M y N. La
profundidad investigada está relacionada con la distancia de los electrodos A y B. La
lectura de corriente (I) y de la diferencia de potenciales (V) permite calcular la
resistencia (R).

V
R
Según la ley de Ohm: I

Para un medio homogéneo, la resistividad () se obtiene al multiplicar la resistencia
(R) por un coeficiente geométrico (K).

  KR

Para el dispositivo Schlumberger, este coeficiente se calcula así:
2 2
AB MN

K  2 2
MN

Donde:


Documento
General

V
a  K
I

El valor de resistividad obtenido, para una distancia determinada entre electrodos de
corriente, en un medio estratificado de una secuencia de capas que tienen diferente
litología, está influenciado por los distintos horizontes atravesados por el flujo de
corriente, por lo tanto se obtienen valores de resistividad aparente contra la distancia
de AB/2.

Energy
Source
Current Current
electrode Potential Potential electrode
electrode electrode

Imagen 66 Arreglo Schlumberger

Durante el procesamiento de la información, en papel logarítmico se insertan los datos
de campo del SEV (AB/2 contra a). Las curvas de campo que anteriormente se
interpretaban por comparación con ábacos, actualmente se procesan por medio de
software especializado. Estos programas generalmente se basan en la solución de los
problemas inversos, el cual consiste en el cálculo de la a para cada distancia de AB/2
de un modelo de capas sintético. A este modelo se le cambia el espesor de la capa y
el valor de a hasta obtener concordancia del valor de a medido en campo, con el
valor de a calculado en el modelo de capas sintético.

 Adquisición Geofísica

Para la toma de datos de resistividad por medio de Sondeos Eléctricos Verticales
(SEV’s), se utilizó el equipo de manufactura francesa de lectura digital SYSCAL Junior.
Ver Imagen 67 Equipo SYSCAL Junior Resistivity Meter


Documento
General

Imagen 67 Equipo SYSCAL Junior Resistivity Meter

La exploración geofísica incluyó 5 sondeos eléctricos verticales SEV's, cuyo criterio de
selección de los sitios para la realización de los mismos fue: Distribución areal, utilidad
de la información, disponibilidad de espacio y facilidad de acceso, lográndose tomar
los sondeos mencionados con los AB/2 de 100 a 150 m y cuya localización se hizo por
medio de un GPS Garmin 12CX de 12 canales. Ver Tabla 63 Relación de Sondeos
Eléctricos Verticales ejecutados y la Imagen 68 Localización de SEV´s

Tabla 63 Relación de Sondeos Eléctricos Verticales ejecutados
SEV Longitud Coordenadas
No. (AB/2) m Norte Oeste
1 100 8199202 0217148
2 100 8199110 0216773
3 150 8198948 0216776
4 150 8198626 0216881
5 100 8198395 216733

 Localización de SEV’s en campo

Los sondeos eléctricos verticales se distribuyeron en el área de estudio de acuerdo
con las necesidades de exploración y el potencial de cada una de las zonas objeto del
estudio, a continuación se hace una breve descripción de los lugares en los que se
localizaron cada uno de los sondeos. Ver Imagen 68 Localización de SEV´s


Documento
General

Imagen 68 Localización de SEV´s

Los 5 sondeos se realizaron de tal manera que tuviera una representatividad en el
área de estudio. En las Imagen 69 y 70 Ejecución de sondeos en el área de estudio,
muestran detalles de la ejecución los sondeos.

Imagen 69 y 70 Ejecución de sondeos en el área de estudio


Documento
General

Los resultados del análisis de la información geofísica se presentan en la descripción
del componente hidrogeológico en el numeral anterior.

 Ensayos de laboratorio

Con las muestras obtenidas de la exploración directa del subsuelo, se realizó un
programa de ensayos de laboratorio ejecutado por el laboratorio acreditado Universidad
Católica de Santa María PPROGRAMA PROFESIONAL DE INGENIERIA CIVIL, SUELOS Y
CONCRETOS (AREQUIPA ,PERU), y que tuvo por objetivo determinar las propiedades
físicas y mecánicas de los materiales presentes en la zona y de esta manera obtener
parámetros de resistencia que permitan realizar el análisis geotécnico y de estabilidad
del lote objeto del proyecto. Ver Anexo 7 Resultados estudio de suelos

Tabla 64 Ensayos de suelos realizados
Ensayo realizado Cantidad
Peso Unitario 3
Limites de Atterberg (Liquido y 3
plástico)
Humedad Natural 3
Granulometría 3
Carga Puntual (Método ISRM) 3
Corte Directo 3

Los resultados obtenidos de los diferentes ensayos para las muestras tomadas se
muestran a continuación en las Tabla 65, Tabla 66 y Tabla 67

Tabla 65 Parámetros físicos, obtenidos a partir de ensayos de laboratorio
Profundidad LÍMITE LÍMITE ÍNDICE DE
CALICATA No. MUESTRA (m.) LÍQUIDO PLÁSTICO PLÁSTICO

1 1 2.10 NP NP NP

2 1 2.30 NP NP NP

3 1 1.50 NP NP NP

FUENTE: UNIVERSIDAD CATÓLICA DE SANTA MARÍA PPROGRAMA PROFESIONAL DE INGENIERIA CIVIL, SUELOS Y
CONCRETOS) 2010.


Documento
General

Tabla 66 Resultados análisis de suelos.

MUESTRA No. 1 MUESTRA No. 2 MUESTRA No. 3
Unidades
Descripción Datos Datos Datos
Peso de la muestra húmeda gf 355.90 757.80 825.30
Peso de la muestra húmeda parafinada gf 393.80 799.90 874.20
Peso de la probeta + agua gf 6671.00 6671.00 6671.00
Peso de la probeta + muestra parafinada gf 6794.000 6951.00 6984.00
Densidad de la parafina gf/cm3. 0.874 0.874 0.874
Densidad de la muestra húmeda gf/cm3. Datos Datos Datos
Densidad de la muestra húmeda gf/cm3. 1.565 1.606 1.633
Densidad de la muestra seca gf/cm3. Datos Datos Datos
% de humedad % 1.82 1.85 2.75
Densidad de la muestra seca gf/cm3. 1.537 1.577 1.59

Fuente: Universidad Católica de Santa María PPROGRAMA PROFESIONAL DE INGENIERIA CIVIL, SUELOS Y CONCRETOS) 2010.

Tabla 67 Parámetros mecánicos obtenidos a partir de ensayos de laboratorio

No. Cohesión Densidad
Ǿ Rozamiento % Humedad
MUESTRA efectiva (kgf/cm2) natural (gf/cm3.)

1 28.1° 0.00 1.82 1.565

2 27.3° 0.00 1.85 1.606

3 27.7° 0.00 2.75 1.633

 Zonificación Geotécnica

De acuerdo con lo observado en campo, la exploración geofísica, geotécnica y el
resultado de los ensayos de laboratorio, el lote objeto del presente estudio se divide en
dos zonas geotécnicas tal como se enuncia a continuación, en todo caso para mayor
ilustración ver el Anexo 12 Planos Del Proyecto.


Documento
General

 Unidad I

Es un depósito que cubre gran parte de la zona de estudio, se ubica en pendientes
que varían entre 0 y 2º y está constituido por bloques de diferente tamaño con matriz
areno – tufáceo de grano grueso a fino poco consolidados, presenta niveles de ceniza
volcánica.

Imagen 71 Depósitos no consolidados

 Unidad II

Son depósitos constituidos por materiales andesíticos y basálticos, volcánicas del chili
con pendientes de 4°. Puede presentar características geotécnicas buenas en cuanto
a su capacidad portante.

Imagen 72 Materiales Andesíticos y Basalticos


Documento
General

4.9 DESCRIPCIÓN LÍNEA BASE DE LOS CUERPOS DE AGUA SUPERFICIAL

La zona de estudio está enmarcada dentro de la ciudad de Arequipa Distrito de Yura
y por tanto sujeta a los niveles de precipitación normales de igual manera a las
precipitaciones de carácter errático como las provocadas por el fenómeno del niño.
La zona de estudio no presenta ningún cuerpo de agua superficial, ni manantial, solo
existen dos cauces de quebradas secas que delimitan la planicie en la que está
enmarcada la zona de estudio. En el caso de la Qda. Buena Vista, este se inicia en el
flanco oriental y se alimenta en épocas de lluvia por drenajes secundarios de muy
poca importancia y la principal característica es que está quebrada es controlada por
una depresión suave pero amplia que definitivamente no implica posibilidad de riesgo
que afecte la zona de estudio, este comportamiento se mantiene a lo largo de toda la
planicie.

En el caso de Qda. Honda, si se presenta posibilidades de riesgo debido a la cantidad
de carga que trae en época de precipitaciones pluviales y que atraviesan por el medio
la zona para salir luego de la planicie, formando un recodo, el cual da directamente
hacia los límites del área designada para el posible relleno sanitario.

Otro elemento que se presenta en la zona, es el cono aluvial como fuerte cobertura y
que es activado por un drenaje fuerte que proviene una de las estribaciones mas
elevadas del cerro Cortaderas, la importancia del mismo también se evidencia en la
fuerte escarpa originada en la parte alta de esta elevación. Uno de los flancos del cono
aluvial esta cercana a la zona de influencia del área de estudio, por lo que por
precipitaciones fuertes y la consecuente erosión que implicarían; podrían constituirse
como factores de riesgo para la zona del posible relleno sanitario. Con base en esta
información se procede a ubicar el proyecto en áreas que no sean susceptibles de
ningún riesgo futuro por este concepto.

Cabe resaltar que estas dos quebradas en mención están secas casi todo el año
siendo cauces solo en época lluviosa. En los planos anexos a este documento se
incluye la referencia y ubicación de estos sitios. Asi mismo en las Imagen 73 y 74
Cuencas secas cercanas al predio se observan las características de las mismas.


Documento
General

Imagen 73 y 74 Cuencas secas cercanas al predio


Documento
General

4.10 LINEA BASE CALIDAD DEL AIRE

Para el desarrollo de este componente se desarrollaron los muestreos y monitoreos
por parte de la empresa CORPLAB cuyos certificados, informes y resultados se
encuentran en el Anexo 8 Informe línea base calidad del aire.

Para el desarrollo de este componentes se han tomado como parámetros de muestreo
y de referéncialo siguiente:

 Medición de PM-10

 Medición de PM – 2.5

 Monóxido de Carbono – CO

 Dióxido de Nitrógeno

 Dióxido de Azufre

 Sulfuro de Hidrógeno.

 Medición de Ruido

 Establecimiento de parámetros meteorológicos en campo.

En la siguiente tabla se muestran los niveles de referencia que la normatividad vigente
estipula para cada uno de los parámetros objetos de estudio en la zona del proyecto.

Tabla 68 Estándares de calidad del aire vigentes.
FORMA DEL ESTANDAR
LEGISLACION Parámetros METODO DE ANALISIS
VALOR FORMATO

Media aritmética Separación inercial/ filtración
PM‐10 50
ANUAL (Gravimetría)
D.S. Nº 074‐
2001‐PCM 10000 Promedio móvil
Monóxido de
Infrarrojo no dispersivo (NDIR)
Carbono NE más de 1 vez
30000
al año


Documento
General

Media aritmética
100
ANUAL
Dióxido de
Quimiluminiscencia
Nitrógeno
NE más de 24 vez
200
al año

Dióxido de
80 Media aritmética Fluorescencia UV
Azufre

D.S. Nº003‐
Separación inercial/filtración
2008 MINAM PM‐2,5 50 Media aritmética
(Gravimetría)
(ug/m3)

Sulfuro de
150 Media aritmética Fluorescencia UV
Hidrógeno

4.10.1 Definición de puntos de muestreo

Según la descripción y desarrollo del proyecto, se desarrollo el monitoreo de estos
parámetros en 3 puntos equidistantes formando una triangulación del proyecto en los
sitios que no presentan accidentes geográficos inmediatos y simulando el
comportamiento de los vientos en la zona.

En la Imagen 75 Puntos de monitoreo componente calidad del aire., se ilustra la
ubicación grafica aproximada de los puntos, no obstante en el Anexo 12 Planos Del
Proyecto se encuentra un plano con la ubicación exacta según coordenadas UTM de
los sitios donde se desarrollaron cada uno de los muestreos.


Documento
General

Imagen 75 Puntos de monitoreo componente calidad del aire.

Tabla 69 Puntos de monitoreo componente calidad del aire y parámetros
meteorológicos.
COORD. UTM COORD. UTM DESCRIPCIÓN DE LA PROCEDENCIA DE LA
ESTACIÓN ALTURA LOCACIÓN
ESTE (*) NORTE (*) MUESTRA

R‐1 216304 8199203 2735 Quebrada Honda ‐ Yura Limite del Área del Relleno Sanitario


R‐3 216464 8197806 2691 Quebrada Honda ‐ Yura Cerca a la vía de acceso

(*) WGS 84

Tabla 70 Puntos de monitoreo componente ruido ambiental.
COORD. COORD.
DESCRIPCIÓN DE LA PROCEDENCIA DE LA
ESTACIÓN UTM ESTE UTM NORTE ALTURA LOCACIÓN
MUESTRA
(*) (*)



R‐3 216464 8197806 2691 Quebrada Honda ‐ Yura Cerca a la vía de acceso

(*) WGS 84


Documento
General

4.10.2 Equipo utilizado.

Para el desarrollo de los muestreos y monitoreos desarrollados por la empresa
CORPLB, se han usado todos los estándares de calidad estipulados por la
normatividad vigente. De esta manera se el laboratorio usado cuenta con la capacidad
y que se evidentica mediante la certificación con la Norma NTP-ISO/IEC17025:2001
cuya evaluación está a cargo de INDECOPI Institución Peruana acreditadora, Corplab
cuenta con la acreditación correspondiente para el desarrollo de análisis en matrices
de Calidad de Aire; además de las Certificaciones ISO 9001 e ISO 14001.

Los ensayos desarrollados, son controlados realizando principalmente controles
internos utilizando materiales de referencia. Este control incluye la participación en
comparaciones de calidad de resultados entre diferentes laboratorios a nivel
internacional.

El programa de control y aseguramiento de calidad de Corplab consiste al menos de
los siguientes elementos, este criterio está basado en las recomendaciones de
Publicaciones internacionales, oficiales y estandarizadas tales como Standard
Methods y USEPA.

 Determinación de límite de detección, (que se actualiza con una frecuencia
determinada de acuerdo al tiempo de vida de los equipos y materiales
utilizados)
 Lectura de blancos.
 Lectura de muestras de control (estándares).
 Lectura de Adición de estándares.
 Lectura de Duplicados.
 Definición del comportamiento de las muestras estándares en el tiempo
mediante gráficas de Control.
 Criterios de Aceptación o rechazo de resultados.
 Afianzamiento en al menos tres niveles de control y aseguramiento de los
resultados ya generados, éstos, son realizados por diferentes niveles de
analistas.

Así mismo en el informe que se encuentra como Anexo 8 Informe línea base
calidad del aire se incluyen los certificados de calibración de cada uno de los equipos
usados y que se señalan en la siguiente tabla:


Documento
General

Tabla 71 Relación de equipo utilizado para los monitoreos.
EQUIPO MARCA MODELO USO PARA Nº SERIE

Muestreador de
TISH ----- Muestreo de partículas en el aire P7728X
Partículas PM-10

Muestreador de
TISH ----- Muestreo de partículas en el aire P7729X
Partículas PM-2.5

Vantage Medición de temperatura,
Estación meteorológica Davis presión, humedad relativa, A80423D66N
Pro2
velocidad y dirección del viento

Tren de Muestreo ----- ----- Muestreo de gases en el aire TR-06

Cámara Digital Kodak C713 Registro Fotográfico KCGHP82239099

Sonómetro Quest 2900 Medicion de Ruido Ambiental CD0010038

Determinación de coordenadas
GPS Garmin Etrex 11E174732
UTM de posición geográfica

4.10.3 Desarrollo de los trabajos

En las siguientes imágenes se muestran los trabajos desarrollados con los equipos
que se han indicado anteriormente. En el Anexo 8 Informe línea base calidad del
aire se incluye la totalidad del registro fotográfico desarrollado.

Imagen 76 Calidad de Aire – Estación: R-1


Documento
General

Imagen 77 Ruido Ambiental – Estación: R-1

4.8.4 Resultados monitoreos línea base.

En las siguientes tablas y gráficos, se ilustran los resultados de los muestreos
obtenidos en cada uno de los puntos y para cada parámetro.

Tabla 72 Resultados muestreos línea base aire
LÍMITE DE
MÉTODOS DETECCIÓN UNIDAD PM - 1 PM - 2 PM - 3

Material Particulado
Material Particulado PM10 1,0 ug/m3 65,6 70,8 81,6
Material Particulado PM2,5 1,0 ug/m3 6,2 6,9 8,7
Parámetros Meteorológicos
Dirección de Viento --- N ENE NNE
Humedad Relativa 0,1 % 17,3 20,4 18,5
Presión Atmosférica 0,1 mBar 734,4 739,0 740,5
Temperatura a Nivel del Suelo 0,1 °C 13,5 14,1 13,5
Velocidad del Viento 0,1 m/s 2,3 2,2 1,8
Sin Clasificación
Dióxido de Nitrógeno 3,502 ug/m3 ND 38,13 37,98
Monóxido de Carbono 623 ug/m3 10285 3341 4249
Sulfuro de Hidrogeno 0,683 ug/mtra ND ND ND


Documento
General

Tabla 73 Resultados muestreos línea base aire – Componente ruido.
LÍMITE DE
MÉTODOS UNIDAD PM - 1 PM - 1 PM - 2 PM - 2 PM - 3 PM -3
DETECCIÓN
DIURNO NOCT. DIURNO NOCT. DIURNO NOCT

Ruido Ambiental
LAeqT --- dB 52,0 51,6 51,6 50,6 51,9 51,8
Lmáx --- dB 64,4 52,3 52,6 51,6 62,7 66,1
Lmín. --- dB 51,6 51,6 50,6 49,5 51,6 51,6

Grafico 29 Resultados línea base Aire (PM 10 – PM 2,5 y NO2)


Documento
General

Grafico 30 Resultados línea base aire (CO)

Grafico 31 Resultado línea base aire – Ruido ambiental.

Como se observa, todos los parámetros muestreados se encontraron por debajo de
los límites permisibles señalados en la Tabla 68 Estándares de calidad del aire
vigentes., salvo un muestreo de CO en la estación R-1 la cual supera el valor
establecido de 10.000 µg/m3, en el D.S. Nº 074-2001-PCM pero este resultado
obedece de manera puntual al tráfico sobre la vía en las horas de muestreo. Así
mismo se evidencia un nivel un poco alto pero sin sobrepasar la norma en las PM 10
y que se atribuye básicamente a 2 factores, el primero a las características de la zona
(Ausencia de vegetación, zona de desierto) que combinada con los flujos de vientos,
levantan constantemente material particulado a la atmosfera; como segundo
componente se tiene en cuenta que durante las horas de los muestreos, se estaban
desarrollando en el Predio actividades de movimientos de tierra por parte de 2
retroexcavadoras y volquetas. Para este caso puntual se tiene que los trabajos de


Documento
General

movimiento de tierra son desarrollados en un tiempo determinado de tiempo según el
cronograma de actividades y no es una tarea que se desarrolla de manera constante.

4.11 ESTADO ACTUAL DEL PREDIO

Como se ha mencionado, es importante resaltar para la línea base del proyecto, que
en la actualidad en el predio opera un botadero controlado de residuos sólidos. A este
predio llevan sus residuos todos los distritos de la MPA. No se tienen un control exacto
y dato verídico de cuantas toneladas entran al día dado que no se tiene una bascula
de pesaje instalada, se ha estimado según los flujos de vehículos que ingresan
aproximadamente de 600 a 700 toneladas al día.

Imagen 78 y 79 Aspecto general del pedio – Zona actual de Disposición.


Documento
General

En la actualidad se están desarrollando en el predio excavaciones de una nueva zona
para desarrollar o disponer los residuos durante los próximos 6 meses. En las Imagen
80 y 81 Excavaciones actuales en el sitio para el desarrollo del proyecto se observa el
trabajo que a la fecha se desarrolla. En este sentido, este escenario se tendrá en
cuenta en el análisis de la línea base del proyecto y para establecer la situación sin
proyecto de este EIA.

Imagen 80 y 81 Excavaciones actuales en el sitio para el desarrollo del proyecto


Documento
General

CAPÍTULO 5

5. LINEA BASE BIOLOGICA

Para el estudio de la línea base biológica para el EIA del Relleno Sanitario-Arequipa,
se contemplo la evaluación cualitativa y cuantitativa de dos componentes biológicos:
vegetación, fauna silvestre (aves, mamíferos, reptiles). La descripción de estos
componentes se ha realizado principalmente a nivel de composición, abundancia y
diversidad, diferenciando para todos los registros, a las especies endémicas y/o
especies incluidas en alguna categoría de conservación por parte de la legislación
nacional (Decreto Supremo Nº043-2006-AG y Decreto Supremo Nº 034-2004-AG) e
internacional (Apéndices de la Convención sobre el comercio internacional de
especies de flora y fauna silvestre-CITES)

5.1 OBJETIVOS DE LOS ESTUDIOS BIOLOGICOS

5.1.1 General

 Evaluar el estado de los componentes biológicos para la elaboración del EIA
para el proyecto de implementación del Relleno Sanitario para la MPA,
principalmente a nivel de composición, riqueza de especies, diversidad local,
existencia de especies endémicas y especies incluidas en alguna categoría de
conservación nacional e internacional

5.1.2 Específicos

 Realizar un inventario de flora-fauna característica de la zona de estudio.

 Identificar dentro de la unidad de estudio biológico, a las especies registradas
de mayor preocupación (ó que presentan mayor valor de importancia relativa).

 Identificación de si existen ecosistemas frágiles en la zona de establecimiento
del proyecto que puedan ser afectados por las actividades descritas.

 Identificar si existen áreas protegidas o zonas de amortiguamiento en la zona
de establecimiento del proyecto.


Documento
General

5.2 METODOLOGIA DESARROLLADA PARA EL ESTUDIO

El desarrollo del trabajo se plantea y realiza en el mes de octubre del 2010 (estación
seca), el estudio biológico tiene el objetivo de evaluar el estado de los componentes
biológicos (flora-fauna) del proyecto principalmente a nivel de composición, diversidad
e identificar dentro de la unidad de estudio biológico, a las especies registradas de
mayor preocupación (ó que presentan mayor valor de importancia relativa) por su
estatus de conservación. De acuerdo al mapa ecológico del Perú y la Guía Descriptiva
del mismo el proyecto pertenece a una zona de vida denominada: matorral desértico –
Montano Bajo Subtropical (md-MBS). En esta zona la biotemperatura media anual
máxima es de 13,5°C y la media anual mínima de 11°C; el promedio máximo de
precipitación total por año es de 222,2 mm y el promedio mínimo es de 120,4 mm; la
evapotranspiración potencial total por año en promedio varía entre 4 y 8 veces,
ubicándola en la provincia de humedad: ÁRIDO. El relieve topográfico generalmente
va de quebrado a abrupto, siendo escasas las áreas de paisaje ondulado o suave.

5.2.1 Vegetación:

Para el estudio de la flora y la determinación de formaciones vegetales se utilizó el
método de parcelas de Whitacker modificada, en la que se estableció una parcela de
100x10m (1000m2), dentro de la misma se estableció una subparcela elegida al azar
de 10x10m (100m2) para el estudio de todos los arbustos y una subparcela de 5x2m
(10m2) para todas las plantas herbáceas y plántulas de menos de 30cm. Se
registraron en total 15 especies: Ephedra americana, Corryocactus brevistylus,
Opuntia sphaerica, Weberbauerocereus weberbaueri, Ligaria cuneifolia, Tarasa
operculata, Adesmia spinosissima, Balbisia weberbaueri, Lycopersicum peruvianum,
Ambrosia artemisiifolia, Baccharis salicifolia, Gochnatia arequipensis, Mutisia
acuminata, Senecio yurensis, sp1 (Poaceae) agrupadas en 9 familias: Ephedraceae,
Cactaceae, Loranthaceae, Malvaceae, Fabaceae, Geraniaceae, Solanaceae,
Asteraceae y Poaceae. Las familias que registraron mayor número de especies son:
Asteraceae (5 especies), Cactaceae (3 especies) existiendo una predominancia de
arbustos (9 especies), además también se determino la diversidad del lugar mediante
el Indice de Shannon y se evaluo la cobertura, siendo La especie que presenta mayor
cobertura Balbisia weberbaueri (9.32%), seguida de Ambrosia artemisiifolia (5.64%), y
la especie que presenta menor cobertura Corryocactus brevistylus (0.13%), la
diversidad del lugar es baja con un H´=1.4 bits/individuo), no se presento dominio por
parte de ninguna de las especies (c=0.3181). En cuanto a estatus de conservación se
encontró según la lista de especies protegidas por el estado (D.S. 043-2006-AG) a
Senecio yurensis en el estatus de Críticamente Amenazado (CR); Corryocactus
brevistylus en estado Vulnerable (VU) y Ephedra americana como Casi amenazado
(NT), de acuerdo al convenio internacional (CITES) en la zona de estudio se registro
las siguientes especies que se pueden ver en las imagenes: Corryocactus brevistylus,


Documento
General

y Weberbauerocereus weberbaueri, además para el área de estudio se registra la
especie de Weberbauerocereus weberbaueri como endémica de Arequipa.

Imagen 82 Medición de la cobertura de Weberbauerocereus weberbaueri.

5.2.1 Fauna:

5.2.2.1 Avifauna:
Se realizaron inventarios de aves llevados a cabo en el área de estudio, el cual fue
producto de la búsqueda intensiva de cualquier evidencia directa (avistamiento y
registros auditivos) o indirecta (presencia de plumas, heces, etc.) que pudieran indicar
la presencia de éstas en la zona evaluada. Para la obtención de información
cuantitativa (Índice de diversidad de Shannon) se utilizo la metodología de conteos por
punto no limitado a la distancia realizando la evaluación de un total de 10 puntos de
conteo, establecidos al azar encontrándose separados entre sí por una distancia no
menor a 200m. con un tiempo de permanencia en ellos de 10 minutos. Se registraron
en total 10 especies de aves en toda la unidad de muestreo: Metriopelia ceciliae,
Athene cunicularia, Rhodopis vesper, Asthenes pudibunda, Muscisaxicola rufivertex,
Asthenes dorbignyi, Phrygilus plebejus, Sicalis olivascens, Notiochelidon cyanoleuca,
Carduelis magellanica, pertenecientes a 8 familias: Columbidae, Strigidae, Trochilidae,
Furnaridae, Tiranidae, Emberizidae, Hirundinidae, Fringillidae y a 4 ordenes:
Columbiformes, Strigiformes, Apodiformes, Passeriformes, siendo éste ultimo el más
numeroso con 7 especies registradas. Los valores de abundancia y diversidad fueron
calculados con los datos de censos.

Debido a que en el área se registraron pocas especies el índice de diversidad de
Shannon es bajo (H´=1.514), además no existe predominancia de ninguna especie
(c=0.301). De las especies registradas ninguna se encuentra incluida en alguna lista
de conservación según el D.S. 034-2004-AG.


Documento
General

Imagen 83 Monitoreo de aves, mediante el uso de binoculares

5.2.2.2 Mastozoofauna:
La evaluación se realizó mediante la revisión exhaustiva de los lugares que ofertan
hábitats adecuados para mamíferos en laderas y fondo de quebrada. Para capturar
mamíferos pequeños se procedió a instalar 20 trampas de captura viva tipo trampas
de golpe por lugar evaluado y en lugares estratégicos con signos de presencia de
individuos, como madrigueras, zonas con fecas, etc. Las trampas estuvieron armadas
durante toda la noche durante un total de 3 noches, a pesar de ello no se encontraron
registros de ningún tipo de mamífero en ninguna de las metodologías aplicadas

5.2.2.3 Reptiles:
Al igual que en mamíferos la evaluación se realizó mediante la revisión exhaustiva de
los lugares que ofertan hábitats adecuados se procedió a la búsqueda y seguimiento
exhaustivo de algunas especies como lagartijas, geckos y a la captura directa de
especímenes con fines de determinación taxonómica, se registro dos únicas especies
pertenecientes a la familia Tropiduridae: Microlophus peruvianus y Lioalemus insolitus,
en este caso no se evaluó diversidad por ser escaso el número de especies
registradas. De estas especies de acuerdo a la legislación nacional vigente (D.S.034-
2004-AG) y el Convenio internacional (CITES) ninguna especie registrada se
encuentra en algún ítem de conservación.


Documento
General

Imagen 84 Monitoreo de reptiles, búsqueda de guaridas.

5.3 ZONAS DE VIDA

El estudio determinara la “zona de vida” que desde el punto de vista ecológico
comprende el área de estudio del proyecto. Se utilizará el mapa ecológico del Perú y
su Guía descriptiva (INRENA, 1996), caracterizando la “zona de vida” presente y
destacando su importancia.

5.4 ECOSISTEMAS TERRESTRES

Se fijaran puntos de muestreo tanto para flora como para fauna, el numero de estos
puntos estará de acuerdo a la extensión del área del trabajo, lo que se fijara en la
primera salida de campo.

5.5 EVALUACION DE FLORA Y VEGETACION

5.5.1 Evaluación cualitativa:

 Identificación y listado de especies florísticas:

Para el estudio de la flora y la determinación de formaciones vegetales se utilizara el
método de parcelas de Whitaker modificada, en la que se estableció una parcela de
100x10m (1000m2), dentro de la misma se estableció una subparcela elegida al azar
de 10x10m (100m2) para el estudio de todos los arbustos y una subparcela de 5x2m
(10m2) para todas las plantas herbáceas y plántulas de menos de 30cm.


Documento
General

La identificación de las especies registradas y colectadas se efectuó tanto en campo
como en gabinete. Con este fin se recurrió a bibliografía especializada (guías de
campo, claves, etc.). Se siguió la taxonomía y sistemática utilizada por Missouri
Botanical Garden en TT Botanical Garden.

Imagen 85 Establecimiento de la sub parcela para el estrato herbáceo y plantas menores
de 30cm.

5.5.2 Evaluación cuantitativa:

 Diversidad de especies florísticas

Del listado florístico se evaluara y determinara la “diversidad especifica” de las
especies según el número de especies correspondientes a los diferentes grupos
taxonómicos, además de los valores de uniformidad de los valores de importancia a
través de todas las especies de la muestra. Para tal efecto se utilizara el arreglo
sistemático según Cronquist (Jones y Luchsinger, 1979).

La tabla de composición de la flora obtenida para la zona de estudio, sirvió para
caracterizar a la comunidad vegetal mediante el índice de diversidad de Shannon-
Wiener, este índice se basa en la teoría de la información (mide el contenido de
información por símbolo de un mensaje compuesto por S clases de símbolos discretos
cuyas probabilidades de ocurrencia son p1…ps y es probablemente el de empleado
más frecuente en ecología de comunidades.


Documento
General

Donde:
H: Diversidad (bits/individuo)
pi: abundancia proporcional de la i-ésima especie; representa la probabilidad de que
un individuo de la especie i esté presente en la muestra, siendo entonces la sumatoria
de igual a 1

 Cobertura

Se evaluara la cobertura de las especies registradas en base a la proyección de su
follaje sobre el suelo, los resultados obtenidos serán expresados en porcentaje (%).

5.5.3 Identificación de especies con estatus de conservación

Para el análisis de las especies con estatus de conservación se compara la lista
florística con los dispositivos legales de conservación vigentes para verificar que
especies poseen estatus de conservación y qué medidas se deben tomar al respecto,
en base a los problemas de degradación natural o antrópica que presenten.

Para tal efecto se utilizaran los siguientes listados nacionales (Decreto Supremo
Nº043-2006-AG y Decreto Supremo Nº 034-2004-AG) e internacionales (Apéndices de
la Convención sobre el comercio internacional de especies de flora y fauna silvestre-
CITES)

Imagen 86 Establecimiento de la sub-parcela para el estrato arbustivo.


Documento
General

5.6 EVALUACION DE LA FAUNA

5.6.1 Avifauna:

 Evaluación cualitativa:

Los inventarios de aves llevados a cabo durante el área de estudio consistieron en la
elaboración de un listado de aves el cual fue producto de la búsqueda intensiva de
cualquier evidencia directa (avistamiento y registros auditivos) o indirecta (presencia
de plumas, heces, etc) que pudieran indicar la presencia de éstas en la zona evaluada.
Para la detección de las aves se emplearon binoculares, siendo estas identificadas
con las guías de campo de Schulenberg et. al (2010).

 Evaluación cuantitativa:

Para la obtención de información cuantitativa se utilizo la metodología de conteos por
punto no limitado a la distancia (Reynolds et al. 1980, Auckland 1987, Bibby et. al,
1985, Bibby & Charlton 1991). Este método es uno de los más utilizados por su
versatilidad en la evaluación de diferentes tipos de habitad (Bibby et al 1993). La
metodología empleada consistió de la evaluación de un total de 10 puntos de conteo,
los cuales fueron establecidos al azar encontrándose separados entre sí por una
distancia no menor a 200m. El tiempo de permanencia fue de 10 minutos, tiempo
adecuado para el registro de la avifauna en el punto de evaluación. En cada punto de
conteo se registro el nombre de la especie, el número de individuos observados y la
posición geográfica (GPS).

 Diversidad de especies:

La comunidad de aves motivo de estudio ha sido caracterizada mediante su diversidad
biológica. Esta diversidad es reflejo tanto del número de especies como de la
homogeneidad en las abundancias de las diferentes especies, aspecto que se
denomina equidad. De este modo, la medición de la diversidad va más allá de la
confección de listas de especies y requiere de una cuantificación de sus abundancias.

En el presente caso, se ha empleado para la medición de la diversidad el índice de
Shannon- Wiener (Magurran, 1988; Krebs, 1989) que establece:


Documento
General

Donde:

H: Diversidad (bits/individuo)
pi: abundancia proporcional de la i-ésima especie; representa la probabilidad
de que un individuo de la especie i este presente en la muestra, siendo
entonces la sumatoria de igual a 1

La equidad se calcula utilizando la siguiente fórmula:

e = H / H máx
Donde:
H máx = log2 S
S = número de especies

 Índice de Abundancia:

Este índice de abundancia fue el promedio de las abundancias obtenidas en los
diferentes puntos de muestreo. Esta será expresada en individuos/área total.

5.6.2 Mamíferos y Reptiles:

 Evaluación cualitativa

La evaluación se realizó mediante la revisión exhaustiva de los lugares que ofertan
hábitats adecuados para reptiles y mamíferos en laderas y fondo de quebradas. Los
métodos específicos utilizados se describen a continuación:

Observación directa:
Mediante la visualización con apoyo de binoculares se realizó el registro de las
especies teniendo en cuenta rasgos morfológicos y comportamentales para una
correcta determinación taxonómica.

Captura directa:
Mediante la búsqueda y seguimiento exhaustivo de algunas especies como lagartijas y
gekos, se procedió a la captura directa de especímenes con fines de determinación
taxonómica.


Documento
General

 Evaluación cuantitativa:

o Captura mediante trampas

Para capturar mamíferos pequeños se procedió a instalar trampas de captura viva tipo
trampas de golpe. Se montaron 20 trampas por lugar evaluado en lugares estratégicos
con signos de presencia de individuos, como madrigueras, zonas con fecas, etc. Se
utilizó como cebo una mezcla homogénea de esencia de vainilla, avena y
desmenuzado de sardinas. Las trampas estuvieron armadas durante toda la noche. El
empleo de esta metodología no sirvió para obtener información cuantitativa, solamente
para registrar especies.

o Registro de indicios

Se realizó la observación exhaustiva y detallada de indicios de la presencia de
mamíferos y reptiles, como fecas, madrigueras, cadáveres y huellas.

En todo caso en el Anexo 12 Planos Del Proyecto se puede apreciar el plano donde
se ubicaron cada una de las trampas y sitios de visualización desarrollados para este
estudio.


Documento
General

5.7 UBICACIÓN ECOLOGICA: ZONA DE VIDA DEL AREA DEL PROYECTO

Resulta necesario determinar la ubicación ecológica que comprende el área del
proyecto; para proceder a una caracterización ambiental de un área, donde se
ejecutará una obra, es necesario determinar la ubicación ecológica, ya que esta
ubicación ecológica nos proveerá de información valiosa en lo que respecta a factores
como geografía, geología, suelos, clima, ecosistemas presentes, flora y fauna
característica.

Para el presente caso se ha utilizado el Mapa Ecológico del Perú y la Guía Descriptiva
del mismo (ONERN, 1976), que nos permite obtener la o las “zonas de vida” que se
presentan en el área de trabajo (en base a los datos climáticos existentes de
temperatura, precipitación y evapotranspiración que definen los tipos de vegetación
existentes y por lo tanto la vida silvestre existente en el área en estudio).

El área de estudio está comprendida en la Zona de Vida (ONERN, 1976) denominada:
matorral desértico – Montano Bajo Subtropical (md-MBS), la Guía Descriptiva del
Mapa Ecológico del Perú menciona, para esta “zona de vida”, literalmente:

“Esta zona de vida tiene una extensión de 3,385 km y se extiende entre los
7°30' y 18°10' L.S. ocupando la porción media del flanco occidental de los
andes entre los 2,000 y 2,900 metros de altitud. En esta zona existen dos
estaciones climatológicas y 5 pluviométricas, la biotemperatura media anual
máxima es de 13,5°C (Characato) y la media anual mínima de 11°C
(Chuquibamba). El promedio máximo de precipitación total por año es de 222,2
mm (Huanca) y el promedio mínimo es de 120,4 mm. (Chiguata). El promedio
de evapotranspiración potencial total por año varía entre 4 y 8 veces la
precipitación ubicándola en la provincia de humedad: ÁRIDO. El relieve
topográfico generalmente va de quebrado a abrupto, siendo escasas las áreas
de paisaje ondulado o suave. Los suelos son generalmente superficiales y de
naturaleza litosólica y en donde la topografía se torna suave, aparecen grupos
de suelos más profundos de naturaleza calcárea, muchas veces con
impregnación volcánica propios del departamento de Arequipa. Pertenecen a
los grupos edafogénicos de yermosoles, xerosoles y andosoles vítricos. La
vegetación es escasa y de tipo xerofítico, durante la época de lluvias se
desarrolla una cubierta temporal de hierbas efímeras.


Documento
General

5.8 FLORA Y VEGETACION

La siguiente tabla contiene el ordenamiento sistemático de las especies florísticas de
acuerdo con Cronquist (Jones y Luchsinger,1979).

Tabla 74 Ordenamiento sistemático de especies encontradas.
DIVISION CLASE SUBCLASE ORDEN FAMILIA GENERO ESPECIE
Pinophyta Gnetidae Ephedrales Ephedraceae Ephedra E. americana H. et B.
Magnoliophyta Magnoliopsida Caryophyllidae Caryophyllales Cactaceae Corryocactus C. brevistylus (K. Sch.)
(Brit. y R.)
Opuntia O. sphaerica Foerster
Weberbauerocereus W. weberbaueri
(Schumann ex Vaupel)
Backberg
Santalales Loranthaceae Ligaria L. cuneifolia (R&P) Van
Tieghem
Dillenidae Malvales Malvaceae Tarasa T. operculata (Cav.)
Krapocvickas
Fabales Fabaceae Adesmia A. spinosissima
Meyen ex J. Vogel
Rosidae Geraniales Geraniaceae Balbisia B. weberbaueri Knuth
Asteridae Solanales Solanacea Lycopersicum L. peruvianum L.
Asterales Asteraceae Ambrosia A. artemisiifolia Phil.
Baccharis B. salicifolia (R y P)
Persoon
Gochnatia G. arequipensis Sandwith
Mutisia M. acuminata R.&P.
Senecio S. yurensis Rusby
Liliopsida Commelinidae Cyperales Poaceae sp1
N° total de 3 5 9 9 14 14
taxa

No se pudo registrar un espécimen perteneciente a la familia Poaceae, debido a que el
trabajo se realizo en estación seca y resulta difícil la determinación de algunas
especies.

5.8.1 Composición Florística:

Se ha registrado en total 15 especies agrupadas en 9 familias. Las familias que
registraron mayor número de especies son: Asteraceae (5 especies), Cactaceae (3
especies). Existe una predominancia de arbustos (9 especies).


Documento
General

Grafico 32. Composición por estratos del área de trabajo.

Grafico 33 Composición florística del área de estudio

5.8.2 Cobertura vegetal

La cobertura vegetal es un parámetro que nos da indicativos del porcentaje de capa de
vegetación natural que cubre el suelo, permitiéndonos visualizar la interacción entre
los factores bióticos y abióticos sobre un espacio determinado. La especie que
presenta mayor cobertura es Balbisia weberbaueri (9.32%), seguida de Ambrosia
artemisiifolia (5.64%), y la especie que presenta menor cobertura es Corryocactus
brevistylus (0.13%).


Documento
General

Tabla 75 Porcentaje de cada una de las especies identificadas
Especies Cobertura (%)
C.brevistylus 0.1265
W.weberbaueri 0.8779
B. weberbaueri 9.3228
E. americana 2.7088
A.artemisiifolia 5.6483
T. operculata 0.14147
O.sphaerica 0.28142
Poaceae sp. 0.42391

5.8.3 Evaluación de la diversidad de especies florísticas

El área de estudio presento una baja diversidad ( H´=1.4 bits/individuo), no se
presento dominio por parte de ninguna de las especies (c=0.3181), dado que existe
una uniformidad en todas las especies presentes (e=0.6732).

Tabla 76Parámetros para cálculos diversidad.
Parámetros Valor

N° de individuos 201

Índice de predominio 0.3181

Índice de Shannon 1.4

Índice de uniformidad 0.6732

Es importante mencionar que el estudio se realizo en la estación seca, por lo que los
índices podrían variar, dado que las condiciones climáticas son diferentes y podrían
ser favorables para que exista mayor diversidad de especies.

5.8.4 Categorización nacional, internacional y endemismo

 Categorización Nacional (D.S: 043-2006-AG)

Según la lista de especies protegidas por el estado, se reporta a Senecio yurensis en
el estatus de Críticamente Amenazado (CR); Corryocactus brevistylus en estado
Vulnerable (VU) y Ephedra americana como Casi amenazado (NT)


Documento
General

 CITES (mayo, 2009)

En la zona de estudio se registro las siguientes especies ubicadas dentro del Apéndice
II (CITES): Corryocactus brevistylus, y Weberbauerocereus weberbaueri.

5.9 FAUNA

5.9.1 Avifauna

La siguiente tabla contiene el ordenamiento sistemático de las especies registradas:

Tabla 77 Ordenamiento sistemático de las especies registradas

CLASE ORDEN FAMILIA ESPECIE NOMBRE COMUN
Columbiform Columbidae Metriopelia ceciliae Cascabelita
es
Strigiformes Strigidae Athene cunicularia Lechuza de los arenales
Apodiformes Trochilidae Rhodopis vesper Picaflor cola
ahorquillada
Furnaridae Asthenes dorbignyi Canastero común
Aves Furnaridae Asthenes pudibunda Canastero de
Passeriformes quebradas
Tiranidae Muscisaxicola Dormilona nuca rojiza
rufivertex
Emberizida Phrygilus plebejus Plomito pequeño
e
Emberizida Sicalis olivascens Chirigüe oliváceo
e
Hirundinida Notiochelidon Santa Rosita
e cyanoleuca
Fringillidae Carduelis magellanica Jilguero encapuchado


Documento
General

 Composición: El análisis de composición de la avifauna se realizó con registros
de aves obtenidos por métodos cuantitativos (conteo por puntos) y cualitativos
(evaluaciones continuas y encuestas). Se registraron en total 10 especies de aves
en toda la unidad de muestreo, pertenecientes a 8 familias y a 4 órdenes, siendo el
más numeroso el orden Passeriformes con 7 especies.

Grafico 34 Número de especies de aves por familia registrado en el área del proyecto.

 Abundancia Y Diversidad: Los valores de abundancia y diversidad son
calculados con los datos de censos. Debido a que en el área se registraron pocas
especies el índice de diversidad de Shannon es bajo (H´=1.514), además no existe
predominancia de ninguna especie (c=0.301).

Tabla 78 Parámetros calculo de diversidad
Componentes Valor

N° de especies 10

N° de individuos 125

Índice de predominio 0.301

Índice de Shannon 1.514

Índice de uniformidad 0.6576


Documento
General

 Categorización Nacional, Internacional Y Endemismo

De las especies registradas ninguna se encuentra incluida en alguna lista de
conservación según el D.S. 034-2004-AG. La Convención sobre el Comercio
Internacional de Especies Amenazadas de Fauna y Flora Silvestre (CITES) registra a
dos especies Athene cunicularia y Rhodopis vesper dentro de su apéndice II.

5.9.2 Mastozoofauna

No se registro ninguna especie de mamífero en ninguna de las metodologías
aplicadas.

5.9.3 Reptiles

 Composición: No se realizó el análisis de Diversidad de Shannon por el escaso
número de especies registradas.

Tabla 79 Especies reptiles identificadas
CLASE ORDEN FAMILIA ESPECIE NOMBRE COMUN
Microlophus peruvianus Lagartija peruana
Tropiduridae
Lioalemus insolitus Lagartija
Reptilia Squamata

 Categorización nacional: De acuerdo a la legislación nacional vigente (D.S.034-
2004-AG) y el Convenio internacional (CITES) ninguna especie registrada se
encuentra en algún ítem de conservación.


Documento
General

5.10 IMÁGENES DE ESPECIES IDENTIFICADAS

Imagen 87 . Webebauerocereus weberbaueri

Imagen 88 Corryocactus brevistylus


Documento
General

Imagen 89.. Tarasa operculata

Imagen 90. Ephedra americana


Documento
General

Imagen 91 Adesmia spinosissima

Imagen 921. Lycopersicum sculentum


Documento
General

Imagen 93 Individuos de Sicalis olivascens posados en una planta de
Weberbauerocereus weberbaueri.

Imagen 94 Individuo de Muscisaxicola rufivertex, cerca al área de disposición actual.


Documento
General

Imagen 95. Athene cunicularia “lechuza de los arenales” registrada en el área baja de la
zona de estudio.

Imagen 96. Microlophus peruvianus.


Documento
General

5.11 CONCLUSION LINEA BASE BIOLOGICA

Es importante recalcar que de acuerdo al mapa de ecosistemas frágiles publicado el
15 de Marzo del 2010, el área del proyecto no corresponde a un ecosistema frágil, es
decir que de acuerdo a ley el área no presenta ninguna característica ni recurso
singular que haga que se tomen medidas adicionales para su conservación y uso
sostenible; además según lo que establece la lista de áreas naturales protegidas del
SERNANP y la ley 26834 la zona de desarrollo del proyecto no forma parte de un área
natural protegida ya sea área de uso directo o área de uso indirecto, por lo cual no se
encuentra protegida por el Estado, debido a que no presenta algún valor
consideradamente relevante para su conservación.


Documento
General

CAPÍTULO 6

6. LINEA BASE SOCIOECONOMICA

6.1 DEMOGRAFÍA

La ciudad de Arequipa, se encuentra ubicada en la parte sur occidental del Perú, a 772
Km al sur de Lima. Por su ubicación cercana a la Cordillera de los Andes la ciudad se
ubica a una altitud de 2,325 msnm y bajo la tutela de 3 imponentes volcanes El Misti,
Chachani y Pichu Pichu. Se le denomina la “ciudad blanca” por sus construcciones en
base al “sillar”, piedra blanca de origen volcánico. Su actividad sísmica ha dado origen
a su topografía escarpada y al uso de este material de construcción.
La población total de la región Arequipa es de 1’152,303 habitantes, a nivel provincial
de Arequipa es de 864,250 habitantes, según el Censo Nacional XI de Población y V
de Vivienda del año 2007.

De manera general, se presenta información de los distritos que serán impactados por
el proyecto.

Tabla 80 Población por distritos según INEI 2007
POBLACION POR
DISTRITOS
DISTRITOS
2007
TOTAL %
Distrito de Arequipa 61,519 7,50
Distrito de Alto Selva Alegre 72,696 8,87
Distrito de Cayma 74,776
Distrito de Cerro Colorado 113,171 13.80
9.12
Distrito de Characato 6,726 0.82
Distrito de Jacobo Hunter 46,092 5.62
Distrito de J.L.B. y Rivero. 76,410 9.32
Distrito de Mariano Melgar 52,144 13.80
6.36
Distrito de Miraflores 50,704 6.18
Distrito de Paucarpata 120,446 14.69
0.82
Distrito de Sabandia 3,699 0.45
Distrito de Sachaca 17,537 2.14
Distrito de Socabaya 59,671 7.28
5.62
Distrito de Tiabaya 14,677 1.79
Distrito de Uchumayo 10,672 1.30
Distrito de Yanahuara 22,890 2.79
Distrito de Yura 16,020 9.32
1.95
TOTAL 819,850 100,00
Fuente: INEI: Censos Nacionales 2007: XI de Población y VI de Vivienda
6.36

6.18


Documento
General

Como se puede apreciar del cuadro anterior, los distritos mas poblados son
Paucarpata con 14,69 %, Cerro Colorado con 13,80 % y José Luis Bustamante y
Rivero con 76,410 %.

6.2 POBLACION CENSADA SEGÚN SEXOS

Las características poblacionales de los distritos afectados por el proyecto según
sexos son las siguientes:

Tabla 81 Características poblacionales MPA
POBLACION CENSADA
DISTRITO HOMBRES MUJERES TOTAL
Distrito de Arequipa 28798 32721 61519

Distrito de Alto Selva Alegre 34712 37984 72696

Distrito de Cayma 35513 39263 74776

54920 58251 113171
Distrito de Cerro Colorado
3372 3354 6726
Distrito de Characato

Distrito de Jacobo Hunter 22253 23839 46092

Distrito de J.L.B. y Rivero.
Distrito de Mariano Melgar 25009 27135 52144

24390 26314 50704
Distrito de Miraflores

Distrito de Paucarpata 58177 62269 120446

Distrito de Sabandia 1819 1880 3699

8511 9026 17537
Distrito de Sachaca

Distrito de Socabaya 29160 30511 59671

7189 7488 14677
Distrito de Tiabaya

Distrito de Uchumayo 5249 5423 10672

Distrito de Yanahuara 10446 12444 22890

5150 10231 16020
Distrito de Yura


Documento
General

6.2.1 Población por grandes grupos de edad

Las características por grupos de edad de los distritos que son afectados por el
proyecto son las siguientes:

Tabla 82 Edades por distrito del área de influencia indirecta

POBLACION POR GRUPOS DE EDAD
DISTRITO 00–14 años 15–64 años 65– a mas años TOTAL
Distrito de Arequipa 10913 42674 7932 61519

18896 49154 4646 72696
Distrito de Alto Selva Alegre

Distrito de Cayma 20138 50258 4380 74776

Distrito de Cerro Colorado 32262 74295 6614 113171

1749 4463 514 6726
Distrito de Characato
11807 31226 3059 46092
Distrito de Jacobo Hunter
Distrito de J.L.B. y Rivero. 16,875 52,516 6,969 76,410
Distrito de Mariano Melgar 13290 34586 4268 52144

12146 34238 4320 50704
Distrito de Miraflores

Distrito de Paucarpata 31599 80869 7978 120446

978 2383 338 3699
Distrito de Sabandia

Distrito de Sachaca 4827 11553 1157 17537

Distrito de Socabaya 15101 40953 3617 59671

3968 9649 1060 14677
Distrito de Tiabaya

Distrito de Uchumayo 2, 875 7,126 671 10672

4289 15928 2673 22890
Distrito de Yanahuara

Distrito de Yura 5150 10231 639 16020

Fuente: INEI - Censos Nacionales 2007: XI de Población y VI de Vivienda.

Al respecto se observa que los distritos en mención existe mayormente una población
joven y adulta, concentrada en los rangos de edades: 15-64 años de edad.

La densidad poblacional de la provincia de Arequipa para el año 1993 fue de 71.5
Hab./Km2. Para el año 2002 se estimó en 85.73 Hab. /Km2. El número de habitantes


Documento
General

con el que cuenta Arequipa Metropolitana (es decir, los 17 distritos que la integran)
para el 2005 es de aproximadamente 825,745 residentes, según proyecciones del
Instituto Nacional de Estadística e Informática – INEI.

6.3 EDUCACIÓN

En Arequipa, como en el resto del país, se ha priorizado, hasta ahora, la atención de la
demanda con la creación y/o ampliación de los servicios educativos, no interesando la
calidad de los mismos, por ello, al 2007 se tienen 3186 instituciones educativas y 736
programas, con lo que se asegura el servicio educativo, particularmente de Educación
Primaria, prácticamente en todos los centros poblados de la Región.

En el siguiente cuadro se aprecia la población de 0 – 24 años que asiste a un
sistema educativo regular:

Tabla 83 Características sistema Educativo MPA

ASISTENCIA AL SISTEMA EDUCATIVO REGULAR (6 A 24
DISTRITO AÑOS

06–11 años 12–16 años 17– 24 años TOTAL
4265 4244 6888 15397
Distrito de Arequipa
Distrito de Alto Selva 7370 7145 7191 21706
Alegre
Distrito de Cayma 7889 7612 7767 23268

12687 10524 9117 32328
Distrito de Cerro Colorado

Distrito de Characato 703 558 511 1772

Distrito de Jacobo Hunter 4569 4151 3962 12682

6633 5883 7898 20414
Distrito de J.L.B. y Rivero.
Distrito de Mariano 5045 4580 4454 14079
Melgar
Distrito de Miraflores 4799 4391 4535 13725

12132 10865 9871 32868
Distrito de Paucarpata
383 340 260 983
Distrito de Sabandia
1960 1724 1419 5103
Distrito de Sachaca

Distrito de Socabaya 6050 5306 5287 16643


Documento
General

Distrito de Tiabaya 1564 1493 1139 4196

Distrito de Uchumayo 1096 1008 823 2927

Distrito de Yanahuara 1736 1665 2701 6102

2031 1773 1236 5040
Distrito de Yura

En el año 2006, de los 818,170 niños en todo el país, comprendidos entre 4 y 16 años
de edad, que se quedaron fuera de la escuela, correspondieron 14,377 a la Región
Arequipa.

En el mismo año, el rango de edad que tuvo mayor participación en el sistema
educativo fue el de los niños de 6 a 11 años con el 99,2% en Arequipa, siendo 97,8%
a nivel nacional, encontrándose en el nivel más bajo de cobertura los niños de 4 a 5
años de edad con el 66,5% en Arequipa, y el 69,7% a nivel nacional.

Igualmente, en la tasa neta de cobertura en el año 2006, la población de 6 a 11 años
edad fue el rango de edad con mayor participación en el sistema educativo y el nivel
de educación primaria con 97,1%, superior al promedio nacional que es de 96,3%;
siendo el grupo poblacional de 4 a 5 años edad con menor participación (59,3% en
Arequipa y, 59,5% en el país).

Finalmente, los ingresantes a primaria con la edad oficial (6 años cumplidos al 31 de
marzo) en Arequipa alcanzó el 90,9% y, 62,5% a nivel nacional. Si es verdad, que los
indicadores en la Región Arequipa están por encima de los promedios nacionales, ello
no implica que estemos bien, aún subsiste un déficit que deben superarse. (Gerencia
Regional de Educación 2008).

El número de instituciones educativas a nivel escolarizado se ha incrementado entre
los años 2005 a 2006, sobre todo a nivel inicial tanto en área urbana como rural.
Aspecto que guarda relación con la pirámide poblacional, con mayor población infantil.
Con respecto a las condiciones de la infraestructura de las instituciones educativas de
gestión pública se tiene que, en promedio a nivel nacional, menos de la mitad tienen
acceso a los principales servicios públicos: electricidad (42,4%), acceso a la red
Pública de agua potable (50,4%), y desagüe (30,8%). (Estado del Arte sobre Políticas
Educativas y desarrollo Regional – Arequipa. 2005).


Documento
General

6.4 ANALFABETISMO

En Arequipa, el analfabetismo, en el 2004, alcanzó en cifras relativas al 4,9% de la
población de 15 y más años de edad, inferior a la tasa nacional que para ese año fue
de 8,1%.
Se mantienen aún altas las tasas de analfabetismo en el nivel de pobreza extrema y
en el área rural. Igualmente, continúa siendo alta la incidencia del analfabetismo en la
mujer; sin embargo es el sector más atendido por el Programa de Alfabetización, esta
tendencia coloca en mejores expectativas de alfabetización a las mujeres.

En Arequipà según província para el 2005 muestra los siguientes indicadores: Tasa de
analfabetismo adulto total Arequipa: 4,9. Provincia Arequipa: 3,7. Camaná: 5,8.
Caravelí: 6,5. Castilla: 11 ,4. Caylloma: 10,0. Condesuyos: 13,2. Islay: 5,3. La Unión:
24,4. (Fuente: INEI – resultados preliminares de censo nacional de población y
vivienda 2005).

La población analfabeta y tasa de analfabetismo por sexo al 2005 presenta los
siguientes datos:

Tabla 84 Población Analfabeta y Tasa de Analfabetismo por Sexo, 2005
ITEM TOTAL HOMBRES MUJERES
Población de 15 años a
813,138 413,874 399,264
más
Población Analfabeta 56,107 10,761 43,520
Tasa de Analfabetismo 6.9 2.6 10.9
Fuente: INEI - Censos Nacionales 2005: X de Población y V de Vivienda.

6.5 SALUD

Las Municipalidades distritales son las instituciones encargadas de realizar las
coordinaciones correspondientes con las diferentes entidades en los asuntos de salud
y brindar propuestas de solución a las demandas más urgentes que plantea la
población distrital.

La Región Arequipa es el reflejo de la situación nacional, alcanzando altas condiciones
de riesgo para la vida, debido al paulatino deterioro del estatus socioeconómico,
político y moral, observándose una prolongada y grave crisis del proceso salud-
enfermedad que sufre la población, con graves desigualdades en el nivel de salud
entre el campo y la ciudad, entre zonas urbanas - rurales y urbano - marginales, y


Documento
General

entre grupos de edad en cuanto a oportunidades de desarrollo, lo que condiciona el
nivel heterogéneo de salud de la población.

En la última década la Ciudad de Arequipa se ha convertido en el principal punto de
atracción de la Macro Región Sur, incrementándose el índice migratorio, lo que
repercute en los cambios interculturales que conlleva múltiples problemas, como
mayor presión en la demanda por servicios básicos, empleo y otros que caen en el
interminable circulo vicioso de deterioro social. Para atender toda esta demanda
potencial se cuenta con: 243 centros y puestos de salud, 01 Hospital Regional, 03
Hospitales de Apoyo.

Tabla 85 Tasa de natalidad, esperanza de vida femenina y tasa de fecundidad, 1995-2015
1995 – 2000 2000 - 2005 2005 – 2010 2010 - 2015

Esperanza de vida al nacer de la
74.5 75.8 77.0 78.1
Población Femenina (Años)

Tasa Bruta de Natalidad (%) 21.1 19.5 17.7 16.1
Tasa Global de Fecundidad (%) 2.4 2.1 2.0 1.9
Fuente: INEI - Censos Nacionales 2005: X de Población y V de Vivienda.

La tasa de natalidad a disminuido en relación al quinquenio anterior, de igual manera a
decaído la tasa global de fecundidad, como consecuencia de las campañas de
planificación familiar y control desarrollado por el Estado y entidades privadas.

Tabla 86 Población según condición de tenencia de un seguro de salud
TOTAL(URBANO Y RURAL) URBANA
Total Hombre Total Hombre Total Hombre
Con Seguro de
493,834 241,143 493,834 241,143 493,834 241,143
Salud
Sin Seguro de Salud 658,469 326,196 658,469 326,196 658,469 326,196

Un aspecto fundamental de toda sociedad, es contar con una población sana y para
ello las acciones de prevención de la salud que promueve el Estado, deben
canalizarse mediante el real acceso a sistemas de atención de la salud. Y¿un gran
porcentaje de la población de Arequipa no cuenta con un sistema de salud; las 10
primeras causas de morbilidad en la Región Arequipa:

 Enfermedades de las vías respiratorias superiores.
 Enfermedades de la cavidad bucal, glándulas salivales y maxilares.
 Enfermedades infecciosas e intestinales.


Documento
General

 Enfermedades de la piel y el tejido celular subcutáneo.
 Enfermedades de los órgano genitales femeninos.
 Enfermedades de otras partes del aparato digestivo.
 Otras enfermedades infecciosas y parasitarias.
 Trastornos mentales.
 Trastornos de los ojos y sus anexos.
 Signo, síntomas y estados morbosos mal definidos.

Las 10 primeras causas de mortalidad en la Región Arequipa:

 Neumonía.
 Enfermedades cerebro vasculares.
 Todas las demás causas externas.
 Enfermedades isquemias del corazón.
 Resto de enfermedades del sistema genito urinario.
 Resto de tumores malignos.
 Resto de enfermedades del sistema respiratorio.
 Enfermedades del hígado.
 Restos de enfermedades del sistema digestivo.
 Septicemia.

Fuente: Dirección Regional de Salud, 2008

En la siguiente tabla se puede el total de nacidos vivos por sexo y distrito al 2007,
según estadística del Ministerio de Salud. El mayor porcentaje de nacidos vivos
varones corresponde a Miraflores (60%), Yanahuara (55.56%), Arequipa (52.08%) y
Cayma (51.79%). En cuanto a las nacidas vivas mujeres el menor porcentaje se
presenta en el distrito de Miraflores. Diferencia que se da en los distritos del área de
influencia indirecta del proyecto; en tanto que a nivel región la predominancia es del
sexo femenino sobre el masculino, pero en un bajo porcentaje.

Tabla 87 Relación de nacidos vivos por sexo y por distrito de nacimiento
DISTRITO DE NACIMIENTO TOTAL MASCULINO FEMENINO
Total % Total %
AREQUIPA 9019 4967 52..08 4322 47.92
ALTO SELVA ALEGRE 17 8 47.06 9 52.94
CAYMA 502 260 51.79 242 48.21
CERRO COLORADO 981 500 50.97 481 49.03
MIRAFLORES 65 39 60.00 26 40.00
YANAHUARA 9 5 55.56 4 44.44
Fuente: Estadísticas del Ministerio de Salud – Arequipa.2007


Documento
General

En el Área de Influencia Directa del proyecto no hay establecimiento de salud, público
o privado. Los sitios de salud más cercanos al proyecto son:

o Hospital de la Sanidad de la Policía Nacional ubicado en el distrito
de Cayma, ofrece la atención principalmente a personal policial.
o Policlínico Kolping, ubicado en el distrito de Yanahuara, su atención es
privada.
o Centros de atención en Yura y Cerro Colorado en general.

6.6 ECONOMÍA

Arequipa contribuye con el 5,5 % del Producto Bruto Interno (PBI) nacional, pero a
pesar de ello sigue manteniendo la mayor importancia económica en el Sur del Peru.
La ciudad de Arequipa sigue siendo el principal espacio urbano de desarrollo de mayor
concentración poblacional, eje comercial del sur, cabecero de servicios financieros y
comerciales para la región.

Las actividades económicas más importantes en Arequipa son las desarrolladas por el
sector servicios, comercios, actividades agropecuarias, manufactura y minería. El
desarrollo de estos sectores le confieren potencialidades para un desarrollo
multisectorial, ya que se cuenta con los recursos necesarios para el desarrollo de
estas actividades.

En los últimos años, se han desarrollado industrias muy rentables vinculadas al sector
primario como la de lana de alpaca, la agroindustria, turismo y servicios y han
constituido un centro importante de intercambio e intermediación, convirtiéndose en
nexo entre la costa y la sierra. Actualmente el departamento de Arequipa es uno de los
PBI más altos del país con una población importante.

Arequipa está constituida como una ciudad de servicios, esto conlleva a lograr
servicios competitivos y compatibles con los cambios y dinámicas sectoriales.
Arequipa se encuentra zonificada según el ingreso familiar (altos ingresos sector de
Cayma, bajos Ingresos sector de Cono Norte) con lo cual las familias que viven en
sectores de mayor ingreso tienen una mejor calidad de vida.

La ciudad de Arequipa presenta uno de sus mayores problemas que es el desempleo,
ello debido a escasas fuentes de trabajo en los sectores productivos y a la deficiente
capacitación con la que cuenta en algunos casos de un trabajador. Esta situación
genera que el ciudadano cree sus propias fuentes de empleo, recurriendo a la
creación de una pequeña y/o mediana empresa y en el peor de los casos recurre al
comercio informal como medio de sustento.


Documento
General

En los distritos de Arequipa Metropolitana se nota la ausencia de centros comerciales,
por lo que la población se dirige al centro de la ciudad para realizar sus compras
diarias(centro histórico, Saga Falabella, Plaza Vea, home center, Plaza Real).
Actualmente se encuentran en implementación varios centros comerciales que
generan una migración de los clientes de los actuales sitios a los nuevos proyectos a
su vez que captan nuevos clientes en el área de influencia de cada centro comercial.
En el mes de Septiembre se inauguro el centro comercial plaza real que se considera
como en centro comercial líder en la zona con un alto número de nuevos almacenes y
marchas que ingresan por primera vez a Arequipa.

Las actividad agropecuaria participa del 17,7 % del PBI regional. La agricultura
marcada por la presencia significativa de los minifundios, siendo su tecnología de
producción la tradicional, insuficiente infraestructura de riego, insuficiente asistencia
técnica y dificultades para asociarse y dinamizar el cambio.

Los cultivos permanentes más comunes son la alfalfa, cirolero, damasco y manzana; y
los cultivos rotatorios son: maíz amarillo, ajo, apio, betarraga, calabaza, cebollas, col,
repollo, coliflor, lechuga, maíz choclo, nabo, poro, rábano, zanahoria, papa, haba
grano verde y papaya.

La superficie agrícola es de 176.42 hectáreas de las cuales la extensión cultivada es
de 86 hectáreas de cultivo permanente y 81.24 de cultivos rotatorios.

El sector que más aporta al Producto Bruto Interno en los últimos años es el Servicios,
seguido de la Manufactura; mientras que el sector agrícola paulatinamente a
disminuido su aporte.

Tabla 88 Producto Bruto Interno, 2006
AREQUIPA 2004 2005 2006
Agricultura 1,238 1,227 1,406
Construcción 319 323 363
Manufactura 2,127 2,261 2,492
Minería 582 610 625
Pesca 25 46 45
Servicios 6,471 6,825 7,457
PBI Total (Millones
de nuevos soles) 10,762 11,292 12,387
Fuente: Perú en Números 2007 - Instituto Cuánto.

Dentro de las empresas e industrias más importantes ubicadas actualmente en
Arequipa se destacan la Sociedad Minera Cerro Verde, Pedro P. Díaz (curtiembre),
Nájar (fábrica de licores), La Ibérica (fábrica de dulces), Leche Gloria, Cervecería del


Documento
General

Sur, Cementos Yura, Aceros Arequipa, Kola Real, Aceros Arequipa, Papelera
Panamericana, entre otras.

Actualmente en la ciudad de Arequipa se producen harinas, fideos, mantequillas,
quesos, prendas de vestir, abrasivos, etc. Gran parte de estas industrias se ubican en
el Parque Industrial.

En la siguiente tabla, se ilustra la distribución estimada de los tipos de empleos que
predominan en la ciudad.

Tabla 89 Distribución de la pea ocupada según categoría ocupacional
TOTAL PEA OCUPADA 2006
CATEGORÍA OCUPACIONAL
Cantidad %
Sector Público 58,931 9.9
Empleador 41,668 7.0
Asalariado Privado 232,748 39.1
Independiente 186,913 31.4
Trabajador Familiar No
53,574 9.0
Remunerado
Trabajador Doméstico 22,025 3.6
TOTAL 595,264 100.0
Fuente: Ministerio de Trabajo y promoción del empleo

Tabla 90 Distribución de la PEA ocupada según actividad.
ACTIVIDAD
Cantidad %
Agricultura 132,149 22.2
Minería 5,357 0.9
Industria 58,931 9.9
Construcción 26,192 4.4
Comercio 116,672 19.6
Servicios 235,725 39.7
Hogares 19,644 3.3
TOTAL 595,264 100.0
Fuente: Ministerio de Trabajo y Promoción del Empleo.


Documento
General

Tabla 91 Distribución de la PEA ocupada según rango de edad
RANGO DE EDAD (AÑOS)
Cantidad %
14-29 160,558 32.9
30-39 129,728 26.6
40-49 99,510 20.4
50-59 60,776 12.5
60 a más 37,188 7.6
TOTAL 487,760 100.0

Tabla 92 Distribución de la pea ocupada según nivel educativo
NIVEL EDUCATIVO
Cantidad %
Superior Universitario 129,539 26.6
Superior No Universitario 1 15,458 23.7
Secundaria 159,420 32.7
Primaria 65,351 13.4
Inicial 333 0.3
Sin Nivel 17,659 3.6
TOTAL 487,760 100.0

Tabla 93 Ingresos laborales de la PEA ocupada
TIPO DE INGRESO MONTO EN S/. 2005
Promedio 612.6
Mediana 397.4

Tabla 94 Distribución de la PEA ocupada por rango de ingresos (S/.)
RANGO DE INGRESOS MENSUALES
Cantidad %
Sin ingreso 63,693.2 10.7
Menos de 200 103,575.9 17.4
200 a 399.9 108,933.3 18.3
400 a 599.9 101,194.9 17.0


Documento
General

600 a 799.9 73,812.7 12.4
800 a 999.9 38,692.2 6.5
1000 a 1999.9 82,741.7 13.9
2000 a 3999.9 19,048.4 3.2
4000 a más 4,166.8 0.7
TOTAL 595,264 100.0

6.7 TRANSPORTE

La ciudad de Arequipa ha crecido rápidamente como resultado de una migración rural-
urbana. El crecimiento de la ciudad ha sido principalmente a lo largo de rutas radiales
con pueblos jóvenes (asentamientos humanos) en el área. La red vial es deficiente y
carece de mantenimiento.

El sistema de transporte urbano en Arequipa presenta problemas que van desde la
inadecuada infraestructura vial hasta la ineficiente prestación del servicio de transporte
público que trae como consecuencia un conjunto de implicancias ambientales como
es la contaminación del aire por la generación de gases y humos que deterioran la
calidad de aire, asimismo se genera el ruido ambiental (bocinazos).

A estas condiciones se suman la falta de Cultura de manejo defensivo que en general
tienen todos los conductores y la falta de respeto al peatón, esta situación contribuye a
la generación de alta congestión vehicular en sitios donde no se cuenta con
semaforización.

El tamaño del parque automotor de la ciudad de Arequipa para el año 2003 fue de
85.284 vehículos, conformado por el 86% como medio de transporte urbano
incluyendo 3% de vehículos menores (motos), 10% como medio de transporte de
carga (camiones, remolques), el 4% por transporte interprovincial (ómnibus). Los
vehículos particulares, los taxis y combis son los principales generadores del mayor
porcentaje de la contaminación atmosférica.

6.8 COMUNICACIONES

 Telefonía Fija
En Arequipa Metropolitana se cuentan con servicios de telefonía fija, casi en un 90%
en los sectores consolidados, en la modalidad de privado y público mediante teléfonos
tipo monedero y módulos de teléfonos públicos - (locutorios). Telefónica del Perú
mantiene la exclusividad en telefonía fija. A nivel de celulares, la empresa que tienen
mayor cantidad de clientes es de Movistar seguida por Claro.


Documento
General

 Cable
Este servicio se presta dependiendo al ingreso económico de las familias, por lo que
no en todas las viviendas se encuentra este servicio.

 Internet
Este servicio se da en todos los Distritos mediante Cabinas de Internet,
preferentemente en las áreas menos urbano-marginales y rurales suelen presentarse
limitaciones del servicio energético, lo que limita el servicio de internet.

 Radio, Televisión
Radio, Televisión: Medios de comunicación que si están presentes en todos distritos,
con señal a varias emisoras y canales locales. Existen variaciones de cobertura de la
señal en las zonas urbano-marginales y rurales que tienen menor cobertura.

6.9 USO DE SUELO EN LA CIUDAD DE AREQUIPA

La provincia 10,430.12 Km2, los distritos que comprenden la ciudad tienen 3357.24
km2 y el cercado 2.80 km2. Según información del Atlas Ambiental para el año de
1997, la ciudad tiene una área ocupada para usos urbanos de 8,701 has. Para uso
agrícola 11,059 has. y eriazos 1435 has.

La ciudad se extiende sobre un área que esta formada por una hoyada, cruzada por el
río Chili. Las áreas residenciales son las más extensas (53.8%), educación el 5.2%,
industriales el 4%, las recreacionales el 6% y las áreas sin construir son el 11.8%

Los usos de suelo en la ciudad de Arequipa son:

 Uso residencial

Es el uso del suelo predominante con 60% del área 4 896,20 hectáreas.

‐ Centro histórico monumental (densidad baja, 0 a 100 habitantes por
hectárea).
‐ Sector urbano consolidado perimetral (densidad media y alta, 100 a
300 y más de 300 habitantes por hectárea respectivamente).
‐ Sector periférico en proceso de consolidación.
‐ Sector de asentamientos humanos nucleares (densidad baja, menos
de 100 habitantes por hectárea).

La edificación es mayoritariamente de un piso (62%). El ladrillo, sillar y concreto son
los materiales predominantes, el estado de construcción es regular (52%), el sector
socio económico predominante es residencial estrato medio (53%), seguido por los
estratos bajos periféricos (32%).


Documento
General

 Uso comercial

Es el uso de suelo que se caracteriza por ser de tipo sectorial y vecinal (vivienda-
comercio) con tendencia a la concentración en los ejes viales importantes que
comunican el área central con la periferia, predomina una alta concentración en el área
monumental. Ocupa el 5,5% del área de la ciudad (447,80 hectáreas), donde destacan
las siguientes concentraciones:

• Área central: comercio ligado a la gestión, mercado San Camilo, ferias comer-
ciales y ambulatorias
• Eje metal-mecánico: eje Miraflores Bajo-Paucarpata (vías Puno, Mariscal Cas-
tilla y APIMA)
• Ejes de servicios (restaurantes) y recreación: vías Lambramani y Dolores
• Eje de la construcción: La Pampilla y San Martín de Socabaya
• Eje industrial: Av. Alfonso Ugarte y
• Eje de servicios múltiples: nexo entre el centro, aeropuerto y el cono norte (Av.
El Ejército)

 Uso industrial

Es el uso de suelo disperso en la ciudad, con una tendencia a ubicarse a lo largo de la
Av. Alfonso Ugarte y Parque Industrial, involucrando parte del área central. Los demás
se encuentran en la periferia: Río Seco, APIMA, Variante de Uchumayo y Semi Rural
Pachacútec. Finalmente, existe un sector no consolidado y en proyecto: Umapalca y
Ladrilleras camino a Yarabamba. La ocupación espacial no es representativa (289,40
hectáreas que hacen el 3,6%).

 Usos especiales

Son los usos de suelo constituidos por algunos equipamientos mayores (estadios,
coliseo, cementerio), edificios institucionales (municipalidad, gestión, religiosos, etc.).
Ocupa el 11,5% del área de la ciudad (649,1 hectáreas). Cabe indicar que el área de
protección del aeropuerto puede distorsionar este indicador.

6.10 CONDICIONES CULTURALES

6.10.1 Gastronomía

La comida arequipeña ha alcanzado fama por ser una de las más variadas y sabrosas
del Perú. Posee la mayor diversidad respecto a otros departamentos del Perú gracias
a la amplia despensa que posee en su campiña y sus valles así como su amplia costa.
Sobresale por el uso de condimentos y formas de preparación, tanto andinas como
introducidas por los europeos; los rocotos y ajíes, frutas variadas, hortalizas, carne de
res, carnero, cuy, cerdo, alpaca, avestruz, variedad de pescados y de gran manera


Documento
General

camarones, leche y quesos de excelente calidad, vinos y piscos, chicha de maíz, etc.
Una de las características peculiares de la comida son los picantes en infinidad de
combinaciones; esto hace que los lugares donde se expenden se llamen picanterías.

6.10.2 Atractivos turísticos

Se destacan como atractivos turísticos de la ciudad el volcán Misti, las zonas de
campiña con manantiales, viejos molinos en Sabandía, los baños termales en Yura y
Socosani, pequeños callejones tipo andaluz en Yanahuara y en general el centro
histórico con todo su atractivo cultural.

6.11 PROBLEMÁTICA AMBIENTAL

 Calidad de Aire

Se presenta deterioro de la calidad del Aire debido al incremento del parque automotor
y su concentración en la zona central. Así mismo se presenta alta concentración de
MP debido a los vientos que traen materiales de las zonas aledañas de desierto. En el
centro histórico se presentan altos niveles de contaminación auditiva debido al uso
indiscriminado de bocinas de los autos, taxis y combis, este fenómeno sumado al uso
de los silbatos de la policía sin ningún tipo de norma técnica hacen que el centro se
vuelva epicentro de un sinnúmero de ruidos y solo se alcanza la tranquilidad en horas
de la noche.

 Gestión y Calidad de Aguas

En Arequipa, el servicio de agua potable y alcantarillado es proporcionado por
SEDAPAR cuenta con 900 km. de servicios local, conectores y emisores.

La producción de aguas servidas ha crecido largamente y la Planta de Tratamiento de
Aguas “Chilpina” solo le permite tratar 124 l/s.

La calidad de las aguas del río está influenciada por las cercanías al conglomerado
urbano, las zonas menos habitadas preservan las condiciones naturales de flora y
fauna, pero a su paso por la ciudad este sufre los impactos tanto de residuos urbanos,
tanto domiciliarios como industriales.

Desde Chilina, hasta el puente Tingo, se registra unos 50 puntos de vertimiento de
aguas servidas domésticas, comerciales e industriales que suman unos 30 l/s,
aproximadamente 2 500 m3/día que representa un 2% del total de las aguas
residuales vertidas.


Documento
General

Los puntos de vertimiento de aguas servidas en Alata, Tiabaya, Congata, sumando un
caudal aproximado de 1 200 l/s, esto es 100 000 m3/día siendo un 10% de origen
industrial.

En el periodo seco y los años de sequías, el caudal del río Chili ha descendido a 2,5
l/s, por lo que el aporte de las aguas contaminadas llega a constituir el 40% del
volumen total, con los consiguientes problemas para la salud de la población.

De esta manera se presenta una contaminación del Rio emblemático y eje
estructurante de la ciudad y de la región.

 Gestión integral de Residuos Sólidos

En la ciudad de Arequipa existen 17 autoridades municipales responsables de los
residuos sólidos urbanos, quienes cuentan con sus propias áreas de limpieza pública.

El servicio de limpieza pública, que brindan los municipios no es adecuado y ,
comprende el barrido de las calles, el recojo de los residuos domiciliarios, comerciales,
mercados, parques y jardines, para luego ser trasladados a un lugar de disposición
final.
De otro lado, la ciudad de Arequipa no cuenta con un relleno sanitario operativo, lo
cual de algún modo estimula prácticas nocivas e informales de reaprovechamiento de
residuos.

 Perdida de áreas de interés

Con es desarrollo industrial y el crecimiento poblacional se están perdiendo areas de
interés turístico y agroeconómico como a zona de campiña que se considera
emblemática de la ciudad.

 Gestión gubernamental.

Se presenta una inadecuada aplicación de la normatividad ambiental y limites de
cumplimiento de diferentes parámetros por parte de diferentes industrias. Es necesario
que las administraciones definan mecanismos y implementen las medidas
sancionatorias.


Documento
General

6.12 DESCRIPCION DISTRITO DE YURA

Dado que el proyecto como tal se ubica en un sector del Distrito de Yura, se procede a
realizar una breve descripción de la zona de establecimiento del proyecto y de este
distrito con el ánimo de complementar este componente descriptivo.

El distrito de Yura es uno de los 29 distritos que conforman la provincia de Arequipa.
Yura proviene de la palabra quechua: “yurac” que significa blanco, nombre que
proviene de las llanuras salitrosas de color blanquecino que existen en este lugar.

Ocupa una extensa región de la provincia de Arequipa por lo que su territorio
representa los accidentes más diversos: cadenas de cerros, llanuras, altiplanicies,
quebradas y cañones, se halla en la vertiente oriental de los volcanes Misti y
Chachani; las llanuras de mayor consideración son: la Pampa Cañahuas, Pampa
Arrieros, y la Pampa del Confital. El distrito de Yura tiene los siguientes anexos: Los
Baños, La Estación, Yura Viejo, Pampa Arrieros, Quiscos, Uyupampa, La Calera,
Socosani y Ccapua.

Tabla 95 Tipo de área Distrito de Yura
Categorías Casos % Acumulado %

Urbano 14,781 92.27 92.27

Rural 1,239 7.73 100.00

Este distrito proveía de cal a la ciudad de Arequipa en los años 60 a 70, además
cuenta con otros minerales y productos como son el mármol, el yeso, la caliza, el
cobre, el oro, la pizarra, la tierra puzolana y la piedra laja que actualmente es usada en
las fachadas de las diferentes viviendas de Arequipa, es por eso que Yura es
considerado como la cuna de la piedra laja y la cuna del cemento.

También hay dos empresas de envasado de gaseosa de procedencia mineral natural
que son la planta de la Escocesa y la planta de Socosani.

La agricultura del distrito es destinada al consumo para la ciudad de Arequipa y el
autoconsumo del lugar, la ganadería es otra actividad que se practica en una escala
menor.

Otra de las fuentes de ingreso está representada por el turismo, un atractivo particular
son las cataratas de Ccapua, los baños termales, aguas calientes en Quiscos, restos


Documento
General

arqueológicos en Yura Viejo y un río para hacer deporte de aventura como el canotaje
y la pesca de la trucha.

El distrito de Yura se ubica al noroeste de la ciudad de Arequipa a una distancia
aproximada de 25 km y a una altitud de 2 590 m.s.n.m. Se caracteriza por un valle
formado por el Río Yura, que es alimentado con aguas de manantiales del subsuelo.
El clima de Yura es seco con una temperatura máxima de 22 °C y goza de sol casi
todo el año.

El distrito posee diversos recursos naturales como las aguas termo medicinales que
son notables por sus bondades curativas..

Existen en la zona 18 manantiales termales permanentes, que en su mayoría no han
sido estudiados, y que derivarían de aguas que se han filtrado al interior de la tierra y
que al contacto con las cámaras magmáticas del volcanismo regional se cargan de
sustancias ferruginosas o sulfurosas llegando a temperaturas que varían de 22 °C a 32
°C.

Imagen 97 Baños termales en el Distrito de Yura

Las fuentes termales estudiadas son: Pozo Tigre: Con aguas sulfuro alcalinas, está
dividido en cinco pequeños pozos: Tigre, Vegeto, Sepultura, Unión Aguas Nacientes y
Tigrillo. Sus propiedades terapéuticas se aplican al reumatismo, artritis, obesidad,
gripe, enfermedades de la piel, de las venas, del aparato respiratorio y de las vías
urinarias.

Cabe indicar que a 7 km del Balneario de Yura se halla el valle de Socosani, que
cuenta también con aguas minero-medicinales conocidas por sus cualidades curativas
y recomendadas para casos de hipertensión, dispepsias hepáticas, afecciones en las
vías respiratorias, reumatismo, anemias, etc. También allí se encuentra un yacimiento
fosilífero, conformado por arrecifes coralinos que aflora en el denominado Cerro
Negro.


Documento
General

Desde Yura por un desvío de 7 km de carretera y caminata de 90 minutos se llega a la
catarata de Ccapúa o Corontorio que tiene una hermosa caída de agua de aprox. 30
metros de altura. Se le puede observar desde un mirador al cual se llega desde una
vía afirmada, luego de una pequeña caminata, o desde la parte del denominado cañón
de Ccapúa.

Imagen 98 Ubicación Distrito de Yura

El terreno actual donde se emplaza el Relleno Sanitario, se encuentra dentro del
distrito de Yura, en la zona llamada La Pascana, donde podemos observar terrenos
lotizados básicamente por los recicladores del lugar, quienes según las encuestas y
observaciones realizadas, no habitan en dichos predio tal y como se ilustra en las
siguientes Imágenes.


Documento
General

ZONA INVASIONES
ILEGALES

Imagen 99 Ubicación de futuras invasiones.

Ingreso RS

Imagen 100 Zona demarcadas sin ningún tipo de vivienda

Para el desarrollo del proyecto, se debe tener las debidas precauciones para evitar los
asentamientos ilegales en las zonas aledañas al proyecto. En todo caso y como se
ilustra en la siguiente imagen, la distancia de la zona donde se desarrolla el proyecto a


Documento
General

dichas demarcaciones cumplen con el criterio establecido en la normatividad de no ser
menor a 1km en el caso de que en un futuro se legalicen dichos asentamientos sobre
el predio que es propiedad de la MPA.

Distancia: 1,61 km

Vía acceso

Imagen 101 Distancia del proyecto a ejes de la vía y zonas demarcadas con piedras.

Este distrito proveía de cal a la ciudad de Arequipa en los años 60 a 70, Además
cuenta con otros minerales y productos como son el mármol, el yeso, la caliza, el
cobre, el oro, la pizarra, la tierra puzolana y la piedra laja que actualmente es usada en
las fachadas de las diferentes viviendas de Arequipa, es por eso que Yura es
considerado como la cuna de la piedra laja y la cuna del cemento. También hay dos
empresas de envasado de gaseosa de procedencia mineral natural que son la planta
de la Escocesa y la planta de Socosani.

La agricultura del distrito es destinada al consumo para la ciudad de Arequipa y el
autoconsumo del lugar, la ganadería es otra actividad que se practica en una escala
menor.

Otra de las fuentes de ingreso está representada por el turismo, un atractivo particular
son las cataratas de Ccapua, los baños termales, aguas calientes en Quiscos, restos
arqueológicos en Yura Viejo y un río para hacer deporte de aventura como el canotaje
y la pesca de la trucha.

En las siguientes tablas, se ilustra de manera general las condiciones de la población
de este Distrito.


Documento
General

Tabla 96 Actividad económica de la población
PEA Ocupada 5,709 40.38 40.38
PEA 526 3.72 44.10
Desocupada
Total 14,139 100.00 100.00
Fuente : INEI 2007

Tabla 97 Servicios con los que cuenta el Distrito de Yura
Categorías Casos % Acumulado
%
Hogares Sin Ningún tipo se servicio 2,493 53.77 53.77
Solo tienen - Teléfono Fijo 95 2.05 55.82
Solo tienen - Teléfono Celular 1,880 40.55 96.38
Solo tienen - Conexión a Internet 2 0.04 96.42
Solo tienen - conexión a TV por Cable 4 0.09 96.51
Tienen - Teléfono Fijo y Teléfono Celular 116 2.50 99.01
Tienen - Teléfono Fijo y Conexión a Internet 1 0.02 99.03
Tienen - Teléfono Fijo y conexión a TV por Cable 3 0.06 99.09
Tienen - Teléfono Celular y Conexión a Internet 9 0.19 99.29
Tienen - Teléfono Celular y conexión a TV por Cable 11 0.24 99.53
Tienen - Teléf. Fijo, Teléf. Celular y Conex. a Internet 6 0.13 99.65
Tienen - Teléf. Fijo, Teléf. Celular y conex. a TV por Cable 13 0.28 99.94
Tienen - Teléf. Celular, Conex. a Internet y conexión a TV por 1 0.02 99.96
Cable
Tienen - Teléf. Fijo, Teléf.Celular, Conex.Internet y conex.TV 2 0.04 100.00
por Cable
Total 4,636 100.00 100.00

Tabla 98 Educación población de Yura
Si sabe leer y 13,421 88.72 88.72
escribir
No sabe leer y 1,706 11.28 100.00
escribir
Total 15,127 100.00 100.00
Fuente : INEI 2007

Tabla 99 Nivel de Educación población Yura
Sin Nivel 1,690 11.17 11.17
Educación Inicial 491 3.25 14.42
Primaria 4,576 30.25 44.67
Secundaria 5,224 34.53 79.20
Superior No Univ. incompleta 1,214 8.03 87.23
Superior No Univ. completa 772 5.10 92.33
Superior Univ. incompleta 646 4.27 96.60
Superior Univ. completa 514 3.40 100.00
Total 15,127 100.00 100.00

Fuente : INEI 2007


Documento
General

Tabla 100 Población con seguros de salud.
Solo está asegurado al SIS 3,938 24.58 24.58
Esta asegurado en el SIS y ESSALUD 13 0.08 24.66
Esta asegurado en el SIS y Otro 8 0.05 24.71
Esta asegurado en ESSALUD y Otro 13 0.08 24.79
Sólo está asegurado en ESSALUD 1,962 12.25 37.04
Sólo está asegurado en Otro 414 2.58 39.63
No tiene ningún seguro 9,672 60.37 100.00
Total 16,020 100.00 100.00
Fuente : INEI 2007


Documento
General

CAPÍTULO 7

7. PLAN DE PARTICIPACION CIUDADANA

7.1. DESCRIPCIÓN DE LA PARTICIPACIÓN CIUDADANA

7.1.1. Antecedentes

Según lo dispuesto por el gobierno nacional y la política ambiental del país y Acorde a
lo dispuesto por la Ley Nro. 26300- Ley de los derechos de participación y control
ciudadano; D. S. 002-2009-MINAM en su título IV Reglamento sobre transparencia,
acceso a la información pública ambiental y participación ciudadana en asuntos
ambientales; el Decreto de Alcaldía Nro. 009 -2009 MPA Reglamento sobre la
participación y consulta ciudadana en asuntos ambientales de competencia de la
Municipalidad provincial de Arequipa. Se ha desarrollado como parte del EIA del
proyecto este capítulo denominado como el plan de participación ciudadana para la
implementación del proyecto.

De esta manera la participación ciudadana es definida como la intervención activa de
la ciudadanía, especialmente de las personas que potencialmente podrían ser
impactadas por el desarrollo de un proyecto, en los procedimientos de aprobación de
estudios ambientales. La participación ciudadana no es un fin en sí mismo, en la
medida en que su promoción está orientada a tomar en cuenta la opinión de la
población, e identificar y prevenir conflictos entre las partes.

Así mismo, la participación ciudadana ambiental es el proceso mediante el cual los
ciudadanos participan responsablemente, de buena fe y con transparencia y
veracidad, en forma individual y colectiva, en la definición y aplicación de las políticas
relativas al ambiente y sus componentes en cada uno de los niveles de gobierno, y en
el proceso de toma de decisiones públicas sobre materias ambientales, así como en
su ejecución y fiscalización.

Las decisiones y acciones de la gestión ambiental buscan la concertación con la
sociedad civil, debiendo considerarse que toda persona tiene derecho a participar
responsablemente en los procesos indicados, así como en su ejecución, seguimiento y
control, mediante la presentación de opiniones fundamentadas escritas o verbales. Así
mismo, la Participación Ciudadana, es un proceso de consulta promovido y conducido
por la autoridad competente, en coordinación y con el concurso de la entidad
proponente o titular del proyecto y su equipo técnico, que involucra a los actores de la
sociedad civil que son comprendidos en los impactos positivos y/o negativos del
proyecto.


Documento
General

Con el desarrollo de este proceso en la obtención de los permisos ambientales para el
desarrollo de los proyectos que según la ley requieren este trámite, se busca obtener
los siguientes resultados:

 Dar información veraz, de primera mano y oportuna a la comunidad sobre
el desarrollo de un proyecto de interés común.
 Enviar las especulaciones y desinformación en el desarrollo de diversos
proyectos.
 Vincular activamente a la población del área de influencia del proyecto en el
desarrollo del proyecto.
 Informa a la sociedad civil y promueve la formación de opinión de sus
actores involucrados.
 Genera y retroalimenta información (conocimiento y opinión)
 Optimiza la calidad técnica y democrática de la propuesta y de las
decisiones.
 Promueve la apropiación de los beneficios del proyecto por la ciudadanía.
 Considerando todos estos aspectos y en cumplimiento de la normatividad
vigente se implementaron las diferentes estrategias de participación
ciudadana con la finalidad de generar diálogo, debate, comunicación y
difusión del proyecto entre los diferentes actores.

7.2 . ESTRATEGIAS DE PARTICIPACION CIUDADANA

Para el desarrollo del plan de participación ciudadana en este proyecto, se han
adoptado medidas que ya han sido desarrolladas y se incluyendo dentro de los
lineamientos de ley para este tipo de procesos, en este sentido el plan de participación
ciudadana está conformado por las siguientes actividades en las cuales se buscó
informar a la población sobre la realizada del proyecto que se plantea desarrollar.


Documento
General

Talleres y
educación
ambiental

Participación Audiencia
Encuestas
ciudadana Publica

Visitas
guiadas al
proyecto

Grafico 35 Esquema de plan de participación ciudadana.

Las acciones desarrolladas y que estuvieron avaladas por la MPA fueron:

 Reuniones Informativas
 Taller Informativos y educación ambiental.
 Audiencia Pública.
 Aplicación de Encuestas en población más cercana al proyecto.

En este sentido, en l siguiente grafico se ilustra las actividades en cada uno de los
procesos.


Documento
General

Grafico 36 Esquema de trabajo del plan de participación ciudadana.

Para la implementación de cada una de las estrategias se coordinó de manera
permanente entre el Equipo Técnico del consultor y la Municipalidad Provincial de
Arequipa para que esta diera el visto bueno de cada uno de los procesos y etapas.

De esta manera , en el Anexo 10 Programa de educación y socialización del
proyecto., se encuentran todos los soportes y resultados de las actividades
desarrolladas para esta etapa del estudio, entre otros se incluyen:

 Modelo de presentación taller No 1 y 2
 Modelo de presentaciones de Manejo integral de Residuos sólidos.
 Registros de asistencia a los eventos.
 Preguntas formuladas y observaciones.
 Modelo de encuestas desarrolladas
 Encuestas desarrolladas
 Recorte avisos y convocatorias.

7.2.1 Reuniones Informativas:

Las reuniones informativas se realizaran con la finalidad de promover el diálogo y
debate entre las autoridades, representantes de los colegios profesionales,
representantes de los afectados y medios de comunicación; así mismo en estas
reuniones participaran representantes de las municipalidades, funcionarios y la
participación de la población.

Cada una de las reuniones permitirá la concertación entre las propuestas elaboradas
por cada actor involucrado como son principalmente los municipios.


Documento
General

Las reuniones tendrán un carácter informativo, de retroalimentación; fortaleciendo el
proceso comunicativo entre los actores así como la generación de acuerdos y
compromisos entre las autoridades.

Este tipo de reuniones se podrán programar previa solicitud de cualquier interesado y
durante cualquier etapa del proyecto.

7.2.2 Elaboración de Encuestas

La aplicación de las encuestas se desarrollara con la finalidad de conocer las
percepciones de la población respecto al proyecto, así como aportar a la Construcción
de la Línea de Base Social.

Las encuestas se aplicaran a las poblaciones inmersas en el Área de Influencia tanto
directa como indirecta del proyecto. Para la aplicación de las encuestas se contara con
la participación de jóvenes experimentados en la recolección de información. En el
Anexo 10 Programa de educación y socialización del proyecto., se incluye el
modelo de las encuestas desarrolladas y asi mismo las encuetas debidamente
diligenciadas y el equipo de trabajo que participo en dicho proceso.

7.2.3 Talleres de información y participación

La finalidad de desarrollar los talleres, es que la población interesada en el tema
comprenda el alcance y beneficios que el proyecto puede desarrollar para toda la
región. En este sentido se trata de explicar a la comunidad con lenguaje sencillo y
claro todo el desarrollo y ciclo del proyecto. Así mismo se incluyo en la presentación
las características técnicas y operativas del proyecto así como los resultados de la
evaluación de impacto ambiental que se desarrollo. Es importante que la comunidad
entienda que el proyecto que se desarrollo trae beneficios dado que en la actualizad
en la misma zona se encuentra funcionando desde hace muchos años el botadero
controlado de la MPA. Se explica que las obras que se desarrollan son para adecuar la
actividad que se desarrolla a la normativa ambiental y estándares nacionales e
internacionales de calidad. En el Anexo 10 Programa de educación y socialización
del proyecto., se incluye la presentación que se utilizo para el desarrollo de cada uno
de los talleres, así mismo se incluye el registro fotográfico, la lista de asistentes y las
preguntas y observaciones desarrolladas en este espacio.


Documento
General

7.3 . IDENTIFICACIÓN DE ACTORES SOCIALES INVOLUCRADOS

Para el desarrollo del proyecto, y dada la complejidad y sensibilidad que frente al tema
del manejo de residuos sólidos se maneja por parte de los diferentes actores de una
comunidad, así como de las instituciones y asociaciones de la región, se ha elaborado
un mapa de actores que deberá ser actualizado durante el desarrollo del proyecto. Es
importante que el operador del proyecto, mantenga una línea de comunicación directa
con estos sectores y se programen las reuniones y visitas aclaratorias e informativas
cuando por parte de cualquier actor identificado se presenten.

Grafico 37 Mapa de actores del proyecto.

En el Anexo 10 Programa de educación y socialización del proyecto. Se incluye
un análisis de todas las actividades desarrolladas y de las principales observaciones e
inquietudes de los participantes del proceso .


Documento
General

CAPÍTULO 8

8. CARACTERIZACION DE IMPACTO AMBIENTAL

8.1 METODOLOGIA DE TRABAJO Y CALIFICACION DE IMPACTOS
AMBIENTALES

Para la identificación y valoración de impactos ambientales, se tomara una
metodología que se utiliza en la elaboración de los estudios de impacto ambiental y
adaptada para rellenos sanitarios por la empresa que desarrolla el estudio. Es
importante tener en cuenta que para la elaboración de esta evaluación se han tomado
los siguientes supuestos:

 Es un proyecto nuevo.
 La actividad se realizaría en un terreno donde actualmente en un sector se está
realizando la operación de un botadero controlado.
 El proyecto se desarrolla en el sitio seleccionado en este estudio.

Es decir, se asume que la implementación de este proyecto tenida en cuenta como un
todo, será para mejorar las condiciones actuales de la zona y del proyecto como tal.

En este sentido se tiene los siguientes parámetros para la respectiva identificación y
evaluación de los impactos ambientales:

Tabla 101 Criterios para calificación de impactos ambientales
DESCRIPCION DE LOS CRITERIOS PARA LA CALIFICACION
NATURALEZA Refleja el tipo de impacto, positivo o negativo

Este término se refiere al grado de incidencia de la acción sobre el factor, en el
INTENSIDAD ámbito especifico en que actúa. Los valores comprendidos entre esos dos
términos reflejaran situaciones intermedias.

Se refiere al área de influencia teórica del impacto en relación con el entorno de
EXTENSION
la actividad. (% del área, respecto al entorno, en que se manifiesta el efecto).

El plazo de manifestación del impacto se refiere al tiempo que transcurre entre
MOMENTO la aparición de la acción y el comienzo del efecto sobre el factor del medio
considerado.


Documento
General

DESCRIPCION DE LOS CRITERIOS PARA LA CALIFICACION
Se refiere al tiempo que, supuestamente, permanecería el efecto desde su
aparición y, á partir del cual el factor afectado retornaría a las condiciones
PERSISTENCIA
iniciales previas a la acción por medios naturales, o mediante la introducción de
medidas correctoras.

Se refiere a la posibilidad de reconstrucción del factor afectado como
consecuencia de la acción acometida, es decir, la posibilidad de retornar a las
REVERSIBILIDAD
condiciones iniciales previas a la acción, por medios naturales, una vez aquélla
deja de actuar sobre el medio.

Se refiere a la posibilidad de reconstrucción, total o parcial, del factor afectado
como consecuencia de la actividad acometida, es decir, la posibilidad de
RECUPERABILIDAD
retomar a la condiciones iniciales previas a la acción, por medio de la
intervención humana (introducción de medidas correctoras).

Este atributo se refiere a la relación causa-efecto, o sea a la forma de
manifestación del efecto sobre un factor, como consecuencia de una acción.En
EFECTO el caso de que el efecto sea indirecto o secundario, su manifestación no es
consecuencia directa de la acción, sino que tiene lugar a partir de un efecto
primario actuando éste como una acción de segundo orden.

La ocurrencia se refiere a la regularidad de la manifestación del efecto, bien sea
OCURRENCIA de manera cíclica o recurrente (efecto periódico), de forma impredecible en el
tiempo (efecto irregular), o constante en el tiempo (efecto continuo).

La importancia del impacto viene presentada por un numero que se deduce
IMPORTANCIA mediante la ecuación de la tabla, la Importancia del impacto va en función del
valor asignado a los símbolos considerados.

Tabla 102 Rangos de calificación por variable de calificación.
PARÁMETROS PARA EVALUACIÓN DE LA IMPORTANCIA DE LOS IMPACTOS AMBIENTALES
CRITERIO GRADO DE EVALUACIÓN
BENEFICIOSO O POSIT. (+)
NA NATURALEZA
PERJUDICIAL O NEGAT. (-)
BAJA 1
MEDIA 2
I INTENSIDAD (Grado de alteración) ALTA 4
MUY ALTA 8
TOTAL 12
PUNTUAL 1
PARCIAL 2
EX EXTENSIÓN (Área de influencia)
LOCAL 4
REGIONAL 8

Todos los parámetros

LARGO PLAZO (>5 años) 1
MO MOMENTO (Plazo de manifestación) MEDIO PLAZO (1-5 años) 2
INMEDIATO (< 1 año) 4
CRITICO (+4)
Fuentes de agua


Documento
General

PARÁMETROS PARA EVALUACIÓN DE LA IMPORTANCIA DE LOS IMPACTOS AMBIENTALES
CRITERIO GRADO DE EVALUACIÓN
LARGO PLAZO (1 mes) 1
MEDIO PLAZO (2-30 días) 2
INMEDIATO (1 día) 4
CRITICO (+4)
FUGAZ (< 1 año) 1
PE PERSISTENCIA (Permanencia del efecto) TEMPORAL ((1-10 años) 2
PERMANENTE (> 10 años) 4
CORTO PLAZO (< 1 año) 1
RV REVERSIBILIDAD (Por medios propios) MEDIO PLAZO (1-10 años) 2
IRREVERSIBLE (> 10 años) 4
INMEDIATA 1
RECUPERABILIDAD (Por medios A MEDIO PLAZO 2
RE
humanos) MITIGABLE 4
IRRECUPERABLE 8
INDIRECTO 1
EF EFECTO (Relación causa-efecto)
DIRECTO 4
REMOTO 1
OCURRENCIA - PO - (Probabilidad de OCASIONAL 2
PO
ocurrencia) FRECUENTE 4
CONTINUO 6
IP = + (3I + 2EX + MO + PE + RV + RE + EF +
IP IMPORTANCIA DEL IMPACTO (IP)
PO)
OBSERVACIONES:
IP<=25 Impacto No Significativo
Los impactos a priorizar son los IP >=
25 < IP < 50 Impacto Normal 30
50 < IP < 75 Impacto Significativo
IP > 75 Impacto Critico

8.2. DESCRIPCION SITUACION SIN PROYECTO

Para definir la situación sin proyecto se considera que en la actualidad en la zona de
establecimiento del proyecto se encuentra operando un botadero controlado de
residuos sólidos para toda la MPA, con base en esto se debe tener en cuenta los
siguientes ítems para proceder a desarrollar la evaluación del proyecto:

 El sitio actualmente no opera bajo los parámetros de un adecuado relleno
sanitario.

 Para la construcción del proyecto solo se desarrollan excavaciones sin ningún
tipo de sistema de impermeabilización.

 No tiene sistema para la recolección y manejo de lixiviados.


Documento
General

 Las chimeneas no son continuas y no están interconectadas a una red de
manejo de gases y lixiviados.

 Se tiene presencia de más de 20 perros que andan en manada y representan
un peligro para los trabajadores y visitantes del relleno.

 No se tiene registro ni bascula de pesaje para los residuos sólidos.

 No se cuenta con laguna de almacenamiento de lixiviados.

 No se cuenta en la operación con mano de obra capacitada para el manejo del
proyecto.

 Los empleados que ingresan al predio a desarrollar las tareas de descargue de
los residuos no cuentan con los adecuados elementos de seguridad.

 Se tiene presencia permanente de recicladores en el frente de trabajo.

Bajo estos parámetros, se tiene que el desarrollo del proyecto constituye una mejora a
una situación dada. En este sentido la implementación del proyecto tendrá beneficios
sobre el medio ambiente que a la fecha ha sido afectado por el manejo del sitio de
disposición final.

La implementación de la construcción de las nuevas zonas del relleno sanitario, y
según se plantea en el PMA del proyecto, deberá contemplar las obras y medidas para
desarrollar el adecuado cierre y clausura de las zonas ya operadas.


Documento
General

Imagen 102, 103, 104 y 105 Estado actual del sitio para el desarrollo del proyecto. –
Situación sin Proyecto

Según estas condiciones, para la implementación del proyecto se desarrollara una
transición de botadero controlado a relleno sanitario tecnificado. En este proceso se
desarrollaran las obras y adecuaciones que se contemplen en este estudio y en el
diseño de detalle del proyecto.


Documento
General

8.3 DEFINICIÓN DE ETAPAS Y ACTIVIDADES DEL PROYECTO.

Para el desarrollo de la evaluación ambiental, se ha dividido el proyecto tanto en
etapas como en actividades para cada una de las etapas, en la siguiente tabla se
ilustra y explican cada una de ellas.

Grafico 38 Etapas del proyecto para evaluación

Tabla 103 Descripción de la etapas y actividades del proyecto
DESCRIPCION DE ETAPAS Y ACTIVIDADES POR ETAPA
ETAPA DESCRIPCION ACTIVIDAD DESCRIPCION
Consiste en la movilización
de la maquinaria y equipo
requerido para el desarrollo
de las excavaciones,
Movilización de
1 movimientos de tierra,
maquinaria y equipo
Es la etapa inicial del adecuación de vías y demás
proyecto, comprende actividades requeridas para
todas las actividades y la construcción y operación
procesos requeridos para del proyecto.
la puesta en marcha del Consiste en la remoción, y
CONSTRUCCION
proyecto y la ejecución de excavación con maquinaria
las obras necesarias para pesada de suelo, roca o
cumplir con los diseños cualquier tipo de material
Excavaciones de
del proyecto antes del requerido para la
material en suelo y
inicio de la operación. 2 configuración de las celdas
roca - Adecuación
de disposición, vías de
de terrenos
acceso, cunetas perimetrales
y demás actividades según
los planos del diseño
aprobado.


Documento
General

Es la actividad de recubrir la
zona excavada y configurada
según los diseños para
realizarla disposición de los
residuos sólidos con una
Geomembrana en polietileno
Impermeabilización de alta densidad con calibre
3
de celdas de 1.5 mm. Esta
geomembrana será termo
sellada en todas las uniones
para evitar cualquier tipo de
fuga de los lixiviados
generados durante el
proceso.
Es la actividad consistente en
la instalación de chimeneas
para la extracción del Biogás
desde el interior del relleno
Construcción hacia el exterior, así mismo
sistemas de también incluye la actividad
4
drenaje,manejo de de la implementación de los
lixiviados y gases sistemas de drenaje para el
manejo y conducción de los
lixiviados generados durante
el proceso de operación del
relleno sanitario.
Este ítem, incluye las
actividades o construcción de
la bascula de pesaje, pozos
Construcción obras
de monitoreo, talleres y
5 complementarias y
oficinas, cunetas perimetrales
de control ambiental
y demás obras planteadas en
los diseños detallados del
proyecto.
Esta etapa comprende Consiste en el proceso de
desde el término de la descarga de residuos desde
construcción hasta que se los carros de recolección en
termine la vida útil del las celdas de disposición
proyecto. En esta etapa para residuos sólidos y su
es donde se deben Disposición y posterior proceso de
ejercer todas las compactación de compactación con maquinaria
OPERACIÓN actividades de control y 6 residuos por medio pesada en capas
seguimiento ambiental de maquinaria aproximadas de 30 a 50 cm y
para la optimización del pesada con una compactación
proyecto. La operación mínima de 1 ton/m3. Para
del proceso se inicia esta actividad se usara
desde el momento que maquinaria pesada
ingresa el primer carro especializada para el manejo
recolector con residuos de residuos sólidos.


Documento
General

sólidos para ser El manejo de los lixiviados se
dispuestos en este sitio. realizara mediante la
conducción de los mismos
hasta las lagunas de
almacenamiento para su
posterior evaporación por
medio de la radiación solar,
en la época de invierno que
los niveles de lixiviados
pueden aumentar, se
considera el manejo de los
mismos por medio de la
actividad de la recirculación
Manejo de lixiviados
7 de estos sobre las celdas de
y biogás
disposición para aumentar los
niveles de evaporación. El
manejo de los gases se
realizara por medio de la
construcción de chimeneas
instaladas desde el fondo del
vaso de disposición hasta los
últimos niveles, siempre
estarán las chimeneas como
mínimo 1 metro por encima
del nivel de residuos, la
extracción del gas se
realizara de manera pasiva.
Esta actividad consiste
básicamente en utilizar el
material resultante de la
excavación de los vasos de
disposición final para realizar
Cobertura de
8 la cobertura de los residuos
residuos
sólidos previamente
compactados. Para esto se
usara una capa de mínimo 30
cms cada vez que se termine
la celda diaria de disposición.
Es una medida para el
manejo de los lixiviados
generados en el relleno
sanitario, cada vez que se
aumenten los niveles de
lixiviados en la laguna de
Recirculación de almacenamiento, se
9
lixiviados procederá a realizar la
recirculación de estos sobre
las zonas de disposición, esta
actividad permite aumentar
los niveles de
evapotranspiración de estos
materiales.
Consiste en el control y
manejo de los indicadores de
eficiencia y manejo del
Operación de
relleno sanitario por medio de
10 sistemas de control
instrumentación, pozos de
ambiental
monitoreo, bascula de
pesaje, fumigación contra
vectores entre otras


Documento
General

actividades.

Es la actividad de instalar una
capa tierra o suelo en los
domos o parte final de los
vasos de disposición una vez
se alcanza la altura final de
Instalación de la
11 diseño. Esta capa garantizara
cobertura final
la cobertura permanente de
los residuos, no permitirá el
ingreso de agua lluvia y
garantizara la protección
contra posibles vectores.
El manejo de los lixiviados se
realizara mediante la
conducción de los mismos
hasta las lagunas de
almacenamiento para su
posterior evaporación por
medio de la radiación solar,
en la época de invierno que
Esta etapa inicia desde el los niveles de lixiviados
momento en que se pueden aumentar, se
termina la vida útil del considera el manejo de los
proyecto, es decir desde mismos por medio de la
el momento que se lleva actividad de la recirculación
al relleno sanitario el de estos sobre las celdas de
CIERRE - ultimo carro recolector de Manejo de lixiviados disposición para aumentar los
CLAUSURA Y residuos y comprende un 12 y Biogás (post- niveles de evaporación. El
POSTCLAUSURA término de 10 a 15 año clausura) manejo de los gases se
después de que se cierra realizara por medio de la
el relleno sanitario, hasta construcción de chimeneas
el momento en que no se instaladas desde el fondo del
generen mas lixiviados no vaso de disposición hasta los
gases dentro del últimos niveles, siempre
proyecto. estarán las chimeneas como
mínimo 1 metro por encima
del nivel de residuos, la
extracción del gas se
realizara de manera pasiva.
Esta actividad se desarrolla
incluso una vez se ha
terminado la vida útil de cada
una de las etapas.
Consiste en el control y
manejo de los indicadores de
eficiencia y manejo del
relleno sanitario por medio de
Operación sistemas instrumentación, pozos de
13 de control ambiental monitoreo, bascula de
(post-clausura) pesaje, fumigación contra
vectores entre otras
actividades. Esta actividad
se desarrolla incluso una vez
se ha terminado la vida útil de


Documento
General

cada una de las etapas.

8.4 IDENTIFICACION DE IMPACTOS AMBIENTALES

Una vez analizado cada uno de los alcances que se desarrollan en cada actividad, se
toma como modelo la siguiente matriz de evaluación que se incluye como Tabla 104
Modelo Matriz de identificación y evaluación de impacto ambiental.

De esta forma en la


Documento
General

Tabla 105 Matriz de identificación de impacto ambiental. se obtienen los siguientes
resultados en cuanto a la identificación de impactos por cada una de las etapas,
actividades y elementos de evaluación:


Documento
General

Tabla 104 Modelo Matriz de identificación y evaluación de impacto ambiental.
M A T R IZ D E ID E N T IF IC A C IO N D E IM P A C T O S A M B IE N T A L E S

R E L L E N O S A N IT A R IO D E L A M P A
A C T IV ID A D E S A D E S A R R O L L A R E N D IS P O S IC IÓ N F IN A L
F A C T O R E S D E E V A L U A C IO N E N C A D A P R O C E S O
( R e lle n o S a n it a r io )
C IE R R E - C L A U S U R A Y
C O N S T R U C C IO N O P E R A C IÓ N
P O STCLAUSURA

T O T A L IM P A C T O
POR
C O M P O N EN T E

D im e n s ió n C o m po ne nte E le m e n t o Im p a c t o

C o n t a m i n a c i ó n p o r e m is io n e s y / o g a s e s 0
C a lid a d d e l a ir e O lo r e s o f e n s iv o s 0
A ir e
M i c r o o r g a n is m o s a e r o t r a n s p o r t a b le s 0
R u id o In c r e m e n t o e n n iv e le s d e p r e s i ó n s o n o r a 0
A p o r t e d e li x i v i a d o s 0
C a l id a d d e l a g u a
A gua A p o r t e d e s u s t a n c ia s c o n t a m i n a n t e s 0
A lt e r a c ió n c a r a c t e r í s t ic a s h id r á u l ic a s d e
H id r á u li c a 0
m ic r o c u e n c a
A B IO T IC A A c t i v a c ió n d e p r o c e s o s e r o s iv o s 0
G e o m o r f o lo g í a
C a m b io e n g e o f o r m a s 0
D e s e s t a b i liz a c io n d e l a d e r a s y t a l u d e s 0
G e o t e c n ia D e s e s t a b i liz a c io n d e t e r r a p l e n e s y c u e r p o d e
S u e lo 0
r e s id u o s
A u m e n t o d e c a p a f é r t il 0
C a li d a d d e l s u e l o A lt e r a c ió n d e c a r a c t e r í s t ic a s e d a f i c a s 0
A p o r t e d e s u s t a n c ia s c o n t a m i n a n t e s 0
U t il iz a c ió n d e
U t ili z a c ió n d e r e c u r s o s C o n s u m o d e c o m b u s t i b le s f ó s i le s 0
re c u rs o s
A lt e r a c ió n n iv e le s d e
F lo r a A u m e n to d e c o b e rtu ra v e g e t a l 0
f lo r a
A f e c t a c i ó n d e m i c r o - h á b it a t s 0
B IO T IC O H á b it a t s
D e s p l a z a m i e n t o d e e s p e c ie s 0
F auna
A u m e n t o e n la s p r e s e n c ia d e v e c t o r e s 0
N u e v a s e s p e c ie s
C r e a c ió n d e m ic r o - h á b it a t s 0
A f e c t a c i ó n d e la s a lu b r id a d 0
S o c ia l D e m o g r á f ic o
A f e c t a c i ó n d e l t r a f ic o lo c a l 0

G e n e r a c ió n d e a lt a s e x p e c t a t iv a s a n iv e l la b o r a l 0

D e m a n d a d e b ie n e s y s e r v ic io s 0
P o b la c ió n
E c o n ó m ic o G e n e r a c ió n d e e m p l e o d ir e c t o e i n d i r e c t o 0
S O C IO - C a m b io e n v a l o r d e la s p r o p ie d a d e s 0
E C O N O M IC O
P o s ib le d e t e r io r o e n l a c a l id a d d e v id a 0
A d m in i s t r a c ió n In g r e s o s a d m in i s t r a c i ó n lo c a l 0
D e s in f o r m a c ió n d e l a c o m u n id a d 0
C u lt u r a l C u lt u r a l
E d u c a c ió n a m b i e n t a l 0
U r b a n is m o U r b a n is m o C a m b io e n lo s u s o s d e l s u e lo 0
P e rc e p t u a l P a is a je A lt e r a c ió n d e l p a i s a j e y p e r c e p c i ó n v is u a l 0

T O T A L IM P A C T O P O R A C T IV ID A D 0 0 0 0 0 0 0 0 0 0


Documento
General

Tabla 105 Matriz de identificación de impacto ambiental.

MATRIZ DE IDENTIFICACION DE IMPACTOS AMBIENTALES

RELLENO SANITARIO DE LA MPA

FACTORES DE EVALUACION EN CADA PROCESO ACTIVIDADES A DESARROLLAR EN DISPOSICIÓN FINAL (Relleno Sanitario)

CIERRE - CLAUSURA Y
CONSTRUCCION OPERACIÓN
POSTCLAUSURA
1 2 3 4 5 6 7 8 9 10 11 12 13
TOTAL IMPACTO
POR
COMPONENTE

D im e ns ió n C o m po ne nt e E le m e nt o Im pa c t o

Co ntaminació n po r emisio nes y/o gases 1 1 1 1 1 1 1 1 1 1 10
Calidad del aire Olo res o fensivo s 1 1 1 1 1 1 1 1 8
A ire
M icro o rganismo s aero transpo rtables 1 1 1 1 1 1 6
Ruido Incremento en niveles de presió n so no ra 1 1 1 1 1 5
A po rte de lixiviado s 1 1 1 1 1 1 1 7
Calidad del agua
A gua A po rte de sustancias co ntaminantes 1 1 1 1 4
A lteració n características hidráulicas de
Hidráulica 0
micro cuenca
A B IOTICA A ctivació n de pro ceso s ero sivo s 1 1 2
Geo mo rfo lo gía
Cambio en geo fo rmas 1 1 1 1 1 1 6
Desestabilizacio n de laderas y taludes 1 1
Geo tecnia Desestabilizacio n de terraplenes y cuerpo de
Suelo 1 1 1 1 1 5
residuo s
A umento de capa fértil 1 1 1 3
Calidad del suelo A lteració n de características edaficas 1 1 1 1 1 5
A po rte de sustancias co ntaminantes 1 1 1 1 1 5
Utilizació n de
Utilizació n de recurso s Co nsumo de co mbustibles fó siles 1 1 1 1 4
recurso s
A lteració n niveles de
Flo ra A umento de co bertura vegetal 1 1 1 1 4
flo ra
A fectació n de micro -hábitats 1 1
B IOTICO Hábitats
Desplazamiento de especies 0
Fauna
A umento en las presencia de vecto res 1 1 1 3
Nuevas especies
Creació n de micro -hábitats 1 1 1 3
A fectació n de la salubridad 1 1 1 3
So cial Demo gráfico
A fectació n del trafico lo cal 1 1

Generació n de altas expectativas a nivel labo ral 1 1 1 1 1 1 1 1 1 1 10

Demanda de bienes y servicio s 1 1 1 1 1 1 1 1 1 1 1 11
P o blació n
Eco nó mico Generació n de empleo directo e indirecto 1 1 1 1 1 1 1 1 1 1 10
SOCIO - Cambio en valo r de las pro piedades 1 1
ECONOM ICO
P o sible deterio ro en la calidad de vida 1 1 1 3
A dministració n Ingreso s administració n lo cal 1 1
Desinfo rmació n de la co munidad 1 1 1 1 1 5
Cultural Cultural
Educació n ambiental 1 1 1 1 1 1 6
Urbanismo Urbanismo Cambio en lo s uso s del suelo 1 1 2
P erceptual P aisaje A lteració n del paisaje y percepció n visual 1 1 1 3

T O T A L IM P A C T O P O R A C T IV ID A D 9 12 7 5 5 22 11 8 4 15 14 11 15 138


Documento
General

8.4.1 Resumen de impactos ambientales identificados.

A continuación se realiza un resumen de la totalidad de impactos tanto positivos como
negativos que se encontraron en esta etapa del estudio. Para esto se separan para su
mejor comprensión en los impactos identificados según la etapa y actividad
desarrollada. En un numeral posterior se presenta un mismo cuadro resumen en
donde se analiza los impactos identificados según su dimensión, componente y
elemento.

Tabla 106 Impactos ambientales por etapa.
RESUMEN IMPACTOS AMBIENTALES POR ETAPA
TOTAL
No ETAPA IMPACTOS (+) IMPACTOS (-) IMPACTOS
1 CONSTRUCCION 19 19 38
2 OPERACIÓN 28 32 60
3 CIERRE, CLAUSURA Y POSTCLAUSURA 26 14 40
TOTAL 73 65 138

Grafico 39 Impactos ambientales totales por etapa.


Documento
General

Tabla 107 Resumen de impactos identificados por actividad.
RESUMEN IMPACTOS AMBIENTALES POR ACTIVIDAD Y ETAPA
TOTAL
# ETAPA ACTIVIDAD IMPACTOS (+) IMPACTOS (-)
IMPACTOS
Movilización de maquinaria y
1 3 6 9
equipo
Excavaciones de material en suelo
2 3 9 12
y roca - Adecuación de terrenos
3 Impermeabilización de celdas 5 2 7
CONSTRUCCION
Construcción sistemas de drenaje,
4 5 0 5
manejo de lixiviados y gases
Construcción obras
5 complementarias y de control 3 2 5
ambiental
Disposición y compactación de
6 residuos por medio de maquinaria 6 16 22
pesada
7 Manejo de lixiviados y biogás 1 10 11
OPERACIÓN
8 5 3 8
Cobertura de residuos
9 Recirculación de lixiviados 1 3 4
Operación de sistemas de control
10 15 0 15
ambiental
11 Instalación de la cobertura final 12 2 14
12 CIERRE, CLAUSURA Manejo de lixiviados y Biogás 1 10 11
Y POSTCLAUSURA (postclausura)
Operación sistemas de control
13 13 2 15
ambiental (postclausura)
TOTAL 73 65 138

IMPACTOS AMBIENTALES POR ACTIVIDAD

16
14
12

s
o 10
t
c
a
p 8
m
I

# 6

4
2

0 IMPACTOS (+)
s l l )
l
o ‐
s e e r a s s a a a a
p
i a a d
d
o
p g o o t
n n
i r t
n IMPACTOS (‐)
u c d
l o y o u d e f u
s e
q o
r e j
s s i
b d
i a
i i
a u i
e c
e a o s v
i b r a b

y y
e n i
r u
d y
e
r x
i m u l
c m
o
l d
a a i a s l
a t
r t a
a
i e s n m t s d
a o e e
l e s
l
r u o o , n e
r s d d
d o b o o
a s
n
e i
c e
j e l
a e a
i a r
t o p
( r
t )
n
i n r a a s m t e
d p
v
i r n n c

s n a
u e
r z
i n e e n
a x u
t o
i o a a o r
q l e
t l
i e
r s l
p e
i n i
r i
l
r c c
l
g c
u
s
a a
i b d a b o a e e a
l e e o e u
m r e
d e
e g
m i
c n d b u d
d
i d
a
e
t d y
o m a i o c s n B
s l
c
e a n m
r
s s c
a
t u
q o
j C r
i a ó
i y
a t
d
o
i e a o s l
o c a e c c s s
n m
c p d a
r r a n e m a
l o m o
ó
i e a m a
i b t p m
a R e
t a d e
t p
(
c d
u m
I e
t v
i o n m e M s
i t a
i s
i
a s c
e s x o
c o d
s s v
i s

z
i e d i
s i
l n c
o n
I x n
l
i n A o
i y
i e
d i
l
ó
v o
i n c
c n d e i
c
o c o
i u ó e n d a
M a c r i
c m ó
i r
v c t
s i c o
j e
a
c u
r n s
o a
r e p
x t
s o p e n O
E n C s
i p a
o D O M
C

Grafico 40 Cuantificación de impactos por actividad desarrollada


Documento
General

Tabla 108 Resumen de impactos identificados.
RESUMEN IMPACTOS AMBIENTALES IDENTIFICADOS

TIPO IMPACTO
Dimensión Componente Elemento TOTAL
(+) (-)
3 7 10
Calidad del aire 4 4 8
Aire
2 4 6
Ruido 5 5
4 3 7
Calidad del agua
Agua 3 1 4
Hidráulica
0 0
ABIOTICA 2 2
Geomorfología
2 4 6
1 1
Geotecnia
Suelo
3 2 5
3 0 3
Calidad del
suelo 2 3 5
1 4 5
Utilización de Utilización de
recursos recursos 4 4
Alteración
Flora
niveles de flora 4 0 4
1 1
BIOTICO Hábitats
0 0
Fauna
Nuevas 3 3
especies
3 0 3
3 3
Social Demográfico
1 1
10 0 10
11 0 11
Población 10 0 10
Económico
SOCIO - 1 1
ECONOMICO
3 3
Administración 1 0 1
5 5
Cultural Cultural
6 0 6
Urbanismo Urbanismo 2 2
Perceptual Paisaje 1 2 3
TOTAL 138


Documento
General

Tabla 109 Resumen de impactos identificados según dimensión de evaluación
RESUMEN IMPACTOS AMBIENTALES - DIMENSION
DIMENSION IMPACTOS (+) IMPACTOS (-) TOTAL
ABIOTICA 27 44 71
BIOTICO 7 4 11
SOCIOECONOMICO 39 17 56
TOTAL 73 65 138

IMPACTOS AMBIENTALES ‐ DIMENSION

45
40
35
# IMPACTOS

30
IMPACTOS (+)
25
20 IMPACTOS (‐)
15
10
5
0
ABIOTICA BIOTICO SOCIOECONOMICO

Grafico 41 Impactos ambientales identificados según dimensión de evaluación.

Tabla 110 Resumen de impactos identificados según componente.
RESUMEN IMPACTOS AMBIENTALES -COMPONENTE
COMPONENTE IMPACTOS (+) IMPACTOS (-) TOTAL
Aire 9 20 29

Agua 7 4 11

Suelo 11 16 27
Utilización de recursos 0 4 4
Flora 4 0 4
Fauna 3 4 7
Social 0 4 4
Económico 32 4 36
Cultural 6 5 11
Urbanismo 0 2 2
Perceptual 1 2 3
TOTAL 73 65 138


Documento
General

Grafico 42 Impactos ambientales identificados según componente.

Tabla 111 Impactos ambientales identificados según elemento de evaluación

RESUMEN IMPACTOS AMBIENTALES -ELEMENTO
IMPACTOS IMPACTOS
ELEMENTO TOTAL
(+) (-)
Calidad del aire 9 15 24
Ruido 0 5 5
Calidad del agua 7 4 11
Hidráulica 0 0 0
Geomorfología 2 6 8
Geotecnia 3 3 6
Calidad del suelo 6 7 13
Utilización de recursos 0 4 4
Alteración niveles de flora 4 0 4
Hábitats 0 1 1
Nuevas especies 3 3 6
Demográfico 0 4 4
Población 31 4 35
Administración 1 0 1
Cultural 6 5 11
Urbanismo 0 2 2
Paisaje 1 2 3
TOTAL 73 65 138


Documento
General

IMPACTOS AMBIENTALES POR ELEMENTO

35

30

25
# IMPACTOS

20

15

IMPACTOS (+)
10
IMPACTOS (‐)
5

0

Grafico No 1 Impactos ambientales identificados según elemento de evaluación

8.5. DESCRIPCIÓN DE LOS IMPACTOS AMBIENTALES IDENTIFICADOS Y
VALORADOS.

Tabla 112 Descripción de impactos ambientales encontrados.
DESCRIPCION DE IMPACTOS AMBIENTALES
DIMENSION COMPONENTE ELEMENTO IMPACTO DESCRIPCION DEL IMPACTO
Contaminación por
ABIOTICA Aire Calidad del aire La utilización de maquinaria y equipo en las actividades de
emisiones y/o gases


Documento
General

construcción del proyecto, así como la entrada y salida de
vehículos durante la operación del relleno pueden
ocasionar el incremento de los niveles de presión sonora,
la alteración de la fase gaseosa y sólida del área de
influencia del relleno, lo cual puede ocasionar problemas
respiratorios a los habitantes de la zona.
Respecto a las emisiones de los gases generados por la
descomposición de la parte orgánica de los desechos
sólidos durante la fase de operación y clausura del relleno,
se caracterizan tanto por su cantidad, como por su
composición y estos están ligados en gran parte a la edad
del relleno. La generación del biogás crea en el interior del
relleno una sobrepresión que provoca su difusión hacia la
atmósfera, la cual es modulada por la variación
meteorológica de la presión atmosférica del exterior.
Los principales impactos provocados por los gases
durante las fases de operación y clausura del relleno se
detallan a continuación:
Olores ofensivos
• Efecto Invernadero: En los rellenos sanitario la
descomposición de la materia orgánica se produce en
condiciones anóxicas originando gases, que en su
mayoría, son el metano (CH 4) y el dióxido de carbono
(CO 2), los cuales contribuyen significativamente al efecto
invernadero.
• Olores: Los componentes principales del biogás que dan
lugar a problemas de olores son el ácido sulfhídrico, los
compuestos orgánicos sulfurados (mercaptanos) y el gas
metano. El problema principal tiene lugar durante la
operación y clausura del relleno sanitario.
• Explosión y Peligro de Incendios: El biogás es explosivo
debido principalmente a su contenido de metano. El límite
de explosión para el metano está entre el 5 y el 15% en
aire a presión atmosférica y temperatura ambiente. Estos
límites se ven sólo ligeramente afectados por la presencia
de otras sustancias.

Microorganismos • Dispersión de los Residuo y Polvo: El residuo arrastrado
aerotransportables por el viento y el polvo constituye una importante molestia
para el área de influencia indirecta del relleno y es
necesario combatirlos constantemente cubriendo el
residuo, regando las vías, colocando pantallas
desmontables en el lugar donde se realiza el vertido y
barreras vivas en el perímetro del relleno, acompañado de
campañas de limpieza de los cercados y plantaciones
Incremento en
cercanas.
Ruido niveles de presión
sonora • Ruido: El ruido constituye una importante molestia
causada por la operación de los camiones de recogida de
residuos, por el vaciado de los mismos, y por las
compactadoras y equipos que llevan a cabo los
movimientos de tierra si es que se encuentra población
cercana al proyecto.

Se puede presentar contaminación de estos medios en
Aporte de lixiviados
ausencia de la adecuada protección e impermeabilización
Calidad del
Aporte de de la zona donde se realizara la construcción del relleno
agua
sustancias sanitario y debido a una inadecuada operación del relleno
Agua contaminantes sanitario

Alteración Se presenta alteración de las características hidráulicas de
características las cuencas cuando se deben hacer movimientos de tierra
Hidráulica
hidráulicas de micro sobre cauces, desvío de cauces, retiro de cobertura
cuenca vegetal para las excavaciones.
Como resultado de la eliminación de la escasa cobertura
vegetal y el movimiento de tierras que el proyecto
Activación de demanda, se puede presentar la activación de procesos
Suelo Geomorfología
procesos erosivos erosivos, la ocurrencia de precipitaciones torrenciales
podría ocasionar arrastre de sedimentos, lo cual se puede
controlar mediante el manejo de las aguas de escorrentía y


Documento
General

protección de superficies expuestas.

El movimiento de tierras en los primeros años del proyecto
y posteriormente la conformación de los diferentes niveles
Cambio en
del relleno, causaran drásticas modificaciones a la
geoformas
topografía del predio, lo que cambiará las geoformas que
en la actualidad se tienen
Ocasionado por movimientos de tierra en zonas de ladera
Desestabilización
según el tipo de diseño y en las excavaciones que varían
de laderas y taludes
su profundidad según el diseño.
Geotecnia
Desestabilización Generados por la mala operación del proyecto, no
de terraplenes y cumplimiento de los parámetros de diseño, conservación
cuerpo de residuos de configuración y taludes con pendiente adecuada.
En los procesos de cierre y clausura se debe contemplar la
Aumento de capa
siembra de especies que ayudaran a formar capa
fértil
orgánica.
Alteración de
Debido a los procesos de excavación e implementación del
características
proyecto.
edáficas
Calidad del
suelo La contaminación del suelo en la zona próxima al relleno
puede ser provocada por derrames de los vehículos de
Aporte de recogida de residuos, arrastre de polvo, o residuos y suelo
sustancias contaminado arrastrado por la erosión durante las
contaminantes tormentas. Los problemas de contaminación del suelo se
pueden reducir de un modo significativo por medio de una
operación de vertido limpia, y de canales de aguas lluvias.
Requeridos para toda la maquinaria y equipo en todas las
Utilización de Utilización de Consumo de
etapas del proyecto. Una adecuada operación y eficiencia
recursos recursos combustibles fósiles
en los procesos ayuda a la optimización de este consumo.
En los procesos de cierre y clausura se debe contemplar la
Alteración Aumento de
Flora siembra de especies que ayudaran a formar capa
niveles de flora cobertura vegetal
orgánica.
Afectación de La remoción de la cobertura vegetal, la generación de
micro-hábitats ruido, la emisión de material particulado y el tránsito
continuo de los vehículos que transportan los residuos
Hábitats ocasionan el ahuyentamiento de la fauna, destruye el
Desplazamiento de
micro hábitat y crea nuevos, de igual forma pueden
BIOTICO especies
establecerse especies nocivas en el área de influencia del
proyecto.
Fauna
Aumento en las Si se presenta una inadecuada operación del proyecto, se
presencia de puede presentar el incremento de vectores tales como
Nuevas vectores perros, aves, roedores, cerdos.
especies Si se presenta una inadecuada operación del proyecto, se
Creación de micro-
puede presentar el incremento de vectores tales como
hábitats
perros, aves, roedores, cerdos.
Si se presenta una inadecuada operación del proyecto, se
Afectación de la
puede presentar el incremento de vectores tales como
salubridad
Social Demográfico perros, aves, roedores, cerdos.
Afectación del Debido al aumento de vehículos que llevan sus residuos
trafico local por la vía de acceso,
Es de esperarse que un proyecto de este tipo se considere
Generación de altas por parte de la población, al menos en la etapa inicial,
expectativas a nivel como una oportunidad de mejorar sus ingresos, al
laboral vincularse al proyecto como mano de obra no calificada o
como generador de empleos de manera indirecta.
Demanda de bienes Requeridos para la etapa de implementación, construcción
y servicios y durante toda la operación.
La construcción, operación y clausura del relleno sanitario
SOCIO - Generación de demandará la vinculación de personas como mano de obra
ECONOMICO empleo directo e no calificada y calificada.
indirecto
Económico Población
En zonas de expansión se puede presentar de manera
Cambio en valor de temporal perdida del valor de uso del suelo en los primeros
las propiedades años de vida del proyecto debido a la especulación sobre
su desarrollo.
Debido a la mala reputación con que cuentan los rellenos
sanitarios, unido al aumento de tránsito vehicular, la
operación de la maquinaria, el deterioro de las visuales
Posible deterioro en
paisajísticas, la generación de gases y la emisión de
la calidad de vida
material particulado, entre otras afectaciones, podrán
causar malestar dentro de la población que se ubica en el
área de influencia indirecta del proyecto.


Documento
General

La implementación de un proyecto de esta características
trae en el corto plazo el cierre de botaderos clandestinos,
Ingresos los distritos que no cuenten con un adecuado relleno
Administración
administración local sanitario, deberán llevar sus residuos al sitio autorizado
previo pago de una tarifa que ayudara a financiar los
costos fijos del proyecto.
La imagen y percepción de la población en general sobre
el tema de los residuos sólidos afecta en el corto plazo el
Desinformación de desarrollo del proyecto. La población siempre asocia
la comunidad relleno sanitario con problemas ambientales. Esto es
generado debido a la falta de proyectos modelos que la
Cultural Cultural comunidad pueda tomar de ejemplo.
En la implementación y construcción del proyecto se
deberán implementar lo programas necesarios para que la
Educación
comunidad comprenda el alcance del proyecto , esto se
ambiental
realiza mediante talleres que fortalecerán los procesos
educativos de la zona.
Cambio en los usos Por las actividades de construcción y operación,
Urbanismo Urbanismo
del suelo excavaciones y conformación del relleno
Alteración del
Por las actividades de construcción y operación,
Perceptual Paisaje paisaje y
excavaciones y conformación del relleno
percepción visual

8.6 VALORACIÓN DE IMPACTOS AMBIENTALES.

Con el fin de seleccionar los impactos ambientales que según la escala y metodología
propuesta se consideran como significativos, se identificaron y se clasificaron los
impactos ambientales de todas las obras que componen el proyecto a lo largo de las
diferentes fases del mismo, es decir: construcción, operación y clausura; teniendo en
cuenta los componentes y ecosistemas sobre los que podrían producirse tales efectos.

Estos impactos se evaluaron cuantitativamente y cualitativamente, para especificar
detalladamente, en la formulación del Plan de Manejo Ambiental, las medidas
protectoras, mitigadoras, correctoras o compensatorias a implementar, así como las
que se exigirán en el plan de seguimiento y monitoreo.

La metodología utilizada para la evaluación de los impactos consiste en caracterizar
los impactos acorde con su importancia y con su magnitud y demás parámetros que se
establecieron y describieron anteriormente. Esa caracterización se apoya en atributos
del impacto que han sido convencionalmente aceptados en su escogencia y en los
valores a asignar, según se describe más adelante.

Una vez asignados los valores a cada atributo, se acudirá a algoritmos, también
definidos, con los que se hará una ponderación de los atributos para obtener un valor
de la importancia impacto. Lo valores obtenidos se comparan con los rangos definidos
anteriormente, y se le asigna la calificación del impacto ambiental.

Para caracterizar los distintos impactos que podrían afectar el medio ambiente en
razón y a consecuencia de la ejecución del proyecto, se utilizaron como se mencionó
anteriormente, los conceptos de importancia y magnitud que hacen referencia al grado
de importancia, incidencia o intensidad ambiental del efecto derivado de la actuación


Documento
General

proyectada y a la cantidad y a la calidad ambiental o susceptibilidad al impacto, del
medio ambiental afectado.

En relación con la importancia de los efectos, ésta permitirá obtener una valoración
cualitativa de los diversos impactos, con base en el grado de incidencia o intensidad
producida y la caracterización del efecto, según una serie de atributos cualitativos.

En este sentido vale la pena destacar que el carácter de los impactos puede ser o
positivo o negativos así:

Negativo (-): Cuando el efecto se traduce en pérdida de valor naturalístico, estético,
cultural, paisajístico, de productividad ecológica, o en aumento de los perjuicios
derivados de la contaminación, de la erosión o colmatación y demás riesgos
ambientales, en discordancia con la estructura eco-geográfica, el carácter y la
personalidad de una localidad o área determinada.

Positivo(+): Aquel admitido como tal, tanto por la comunidad técnica y científica como
por la población en general, en el contexto de un análisis de costos y beneficios
genéricos, de la actuación contemplada bien sea a nivel local o regional.

8.7 CONCLUSIONES DE LA EVALUACIÓN DE IMPACTO.

Una vez identificado los impactos ambientales, se procede con su respectiva
evaluación, para esto observar la Matriz de evaluación ambiental que se incluye en el
Anexo 9 Matriz de Evaluación y calificación de impacto ambiental en este mismo
anexo se identifican una vez realizada la evaluación de cada uno de los impactos, la
matriz de priorización de los impactos que según sus características y evaluación
serán priorizados para desarrollar acciones especificas en el respectivo plan de
manejo ambiental. En las siguientes tablas y graficas, se presenta un resumen de los
impactos que serán priorizados según la dimensión, componente y elemento de
evaluación.

En las Tabla 113 y Tabla 114 se ilustran los resultados de la evaluación de los
impactos ambientales identificados; así mismo se incluye la matriz de impactos
ambientales priorizados según la escala de calificación.


Documento
General

Tabla 113 Resultados de la evaluación de impacto ambiental.
M A T R IZ D E R E S U L T A D O S D E L A E V A L U A C IO N D E IM P A C T O S A M B IE N T A L E S

R E L L E N O S A N IT A R IO D E L A M P A

F A C T O R E S D E E V A L U A C IO N E N C A D A P R O C E S O A C T IV ID A D E S A D E S A R R O L L A R E N D IS P O S IC IÓ N F IN A L ( R e lle n o S a n it a r io )

PO STCLAUS URA
1 2 3 4 5 6 7 8 9 10 11 12 13

D im e n s ió n C o m po ne nte E le m e n t o Im p a c t o

C o n t a m in a c i ó n p o r e m i s i o n e s y / o g a s e s -2 1 -2 1 0 0 0 -3 3 -3 4 27 -5 4 33 51 -3 4 -5 4
C a lid a d d e l a ir e O lo r e s o f e n s i v o s 0 0 0 43 0 -4 2 -4 6 0 -4 6 37 49 -3 4 37
A ir e
M ic r o o r g a n is m o s a e r o t r a n s p o r t a b le s 0 0 0 0 0 -4 3 -3 5 0 -3 7 28 0 -4 6 0
R u id o In c r e m e n t o e n n i v e l e s d e p r e s i ó n s o n o r a -2 5 -2 5 0 0 0 -3 1 0 -2 7 0 0 -2 5 0 0
A p o r t e d e lix iv ia d o s 0 0 55 43 0 -3 1 -3 9 0 0 30 0 -3 9 36
C a li d a d d e l a g u a
A gua A p o r t e d e s u s t a n c ia s c o n t a m in a n t e s 0 0 55 0 0 -3 2 0 0 0 30 0 0 27
A lt e r a c i ó n c a r a c t e r í s t i c a s h id r á u l i c a s d e
H id r á u lic a 0 0 0 0 0 0 0 0 0 0 0 0 0
A c t iv a c ió n d e p r o c e s o s e r o s iv o s 0 - 19 0 0 0 0 0 -3 9 0 0 0 0 0
A B IO T IC A G e o m o r f o lo g í a
C a m b io e n g e o f o r m a s 0 -2 9 0 0 0 -4 6 0 -3 9 0 36 -7 0 0 36
D e s e s t a b i l i z a c io n d e la d e r a s y t a l u d e s 0 -3 2 0 0 0 0 0 0 0 0 0 0 0
G e o t e c n ia D e s e s t a b i l i z a c io n d e t e r r a p l e n e s y c u e r p o d e
S u e lo 0 0 0 0 0 0 -5 5 0 0 33 61 -4 3 47
r e s id u o s
A u m e n t o d e c a p a f é r t il 0 0 0 0 0 0 0 0 0 36 67 0 43
C a l id a d d e l s u e l o A lt e r a c i ó n d e c a r a c t e r í s t i c a s e d a f ic a s - 14 -2 8 0 0 -2 3 36 0 0 0 0 66 0 0
A p o r t e d e s u s t a n c ia s c o n t a m in a n t e s 0 0 0 0 0 -3 0 -4 2 0 0 30 0 -6 6 -3 0
U t i l iz a c i ó n d e
U t i li z a c i ó n d e r e c u r s o s C o n s u m o d e c o m b u s t i b le s f ó s i l e s -3 9 -5 7 0 0 -5 7 -5 7 0 0 0 0 0 0 0
re c u rs o s
A l t e r a c i ó n n i v e le s d e
F lo r a A u m e n t o d e c o b e rt u ra v e g e t a l 0 0 0 0 0 0 0 35 0 40 67 0 67
f lo r a
A f e c t a c ió n d e m i c r o - h á b i t a t s 0 -3 5 0 0 0 0 0 0 0 0 0 0 0
D e s p l a z a m ie n t o d e e s p e c i e s 0 0 0 0 0 0 0 0 0 0 0 0 0
F auna
A u m e n t o e n l a s p r e s e n c ia d e v e c t o r e s 0 0 0 0 0 -5 0 -4 5 0 0 0 0 -6 9 0
C r e a c i ó n d e m ic r o - h á b i t a t s 0 0 0 0 0 0 0 0 0 40 65 0 65
A f e c t a c ió n d e la s a l u b r i d a d 0 0 0 0 0 - 16 - 13 0 0 0 0 - 13 0
A f e c t a c ió n d e l t r a f i c o l o c a l - 17 0 0 0 0 0 0 0 0 0 0 0 0

G e n e r a c i ó n d e a l t a s e x p e c t a t i v a s a n i v e l la b o r a l 52 48 52 52 52 52 0 52 0 52 52 0 52

D e m a n d a d e b i e n e s y s e r v i c io s 29 32 32 32 32 32 0 32 32 32 32 0 32
P o b la c ió n
E c o n ó m ic o G e n e r a c i ó n d e e m p l e o d ir e c t o e i n d i r e c t o 52 52 52 52 52 52 0 52 0 52 52 0 52
S O C IO - C a m b io e n v a lo r d e la s p r o p ie d a d e s 0 0 0 0 0 -3 0 0 0 0 0 0 0 0
E C O N O M IC O
P o s i b l e d e t e r i o r o e n la c a l i d a d d e v i d a 0 0 0 0 0 -4 6 -4 6 0 0 0 0 -9 0 0
A d m i n i s t r a c ió n In g r e s o s a d m i n i s t r a c ió n l o c a l 0 0 0 0 0 40 0 0 0 0 0 0 0
D e s in f o r m a c ió n d e la c o m u n id a d -4 3 -3 9 0 0 0 -5 8 -5 8 0 0 0 0 -4 6 0
E d u c a c ió n a m b ie n t a l 0 0 0 0 0 49 49 0 0 40 46 43 31
U r b a n is m o U r b a n is m o C a m b i o e n lo s u s o s d e l s u e lo 0 0 -2 9 0 0 -3 6 0 0 0 0 0 0 0
P e rc e p t u a l P a is a je A lt e r a c i ó n d e l p a i s a j e y p e r c e p c i ó n v i s u a l 0 0 -2 9 0 0 - 15 0 0 0 0 67 0 0


Documento
General

Tabla 114 Impactos ambientales significativos.

IM P A C T O S A M B IE N T A L E S S IG N IF IC A T IV O S O P R IO R IZA D O S . R E L L E N O S A N IT A R IO M P A

F A C T O R E S D E E V A L U A C IO N E N C A D A P R O C E S O A C T IV ID A D E S A D E S A R R O L L A R E N D IS P O S IC IÓ N F IN A L }

PO STCLAUSURA
1 2 3 4 5 6 7 8 9 10 11 12 13

D im e n s ió n C o m p o n e n te E le m e n t o Im p a c t o

C o n t a m in a c ió n p o r e m is io n e s y / o g a s e s 0 0 0 0 0 -3 3 -3 4 0 -5 4 0 0 -3 4 -5 4
C a lid a d d e l a ir e O lo r e s o f e n s iv o s 0 0 0 0 0 -4 2 -4 6 0 -4 6 0 0 -3 4 0
A ir e
M ic r o o r g a n is m o s a e r o t r a n s p o r t a b le s 0 0 0 0 0 -4 3 -3 5 0 -3 7 0 0 -4 6 0
R u id o In c r e m e n t o e n n i v e l e s d e p r e s i ó n s o n o r a 0 0 0 0 0 -3 1 0 0 0 0 0 0 0
A p o r t e d e lix iv ia d o s 0 0 0 0 0 -3 1 -3 9 0 0 0 0 -3 9 0
C a lid a d d e l a g u a
A gua A p o r t e d e s u s t a n c ia s c o n t a m in a n t e s 0 0 0 0 0 -3 2 0 0 0 0 0 0 0
A lt e r a c ió n c a r a c t e r í s t ic a s h id r á u lic a s d e
H id r á u lic a 0 0 0 0 0 0 0 0 0 0 0 0 0
A B IO T IC A A c t iv a c ió n d e p r o c e s o s e r o s iv o s 0 0 0 0 0 0 0 -3 9 0 0 0 0 0
G e o m o r f o lo g í a
C a m b io e n g e o f o r m a s 0 0 0 0 0 -4 6 0 -3 9 0 0 -7 0 0 0
D e s e s t a b iliz a c io n d e la d e r a s y t a lu d e s 0 -3 2 0 0 0 0 0 0 0 0 0 0 0
G e o t e c n ia D e s e s t a b iliz a c io n d e t e r r a p le n e s y c u e r p o d e
S u e lo 0 0 0 0 0 0 -5 5 0 0 0 0 -4 3 0
r e s id u o s
A u m e n t o d e c a p a f é r t il 0 0 0 0 0 0 0 0 0 0 0 0 0
C a lid a d d e l s u e lo A lt e r a c ió n d e c a r a c t e r í s t ic a s e d a f ic a s 0 0 0 0 0 0 0 0 0 0 0 0 0
A p o r t e d e s u s t a n c ia s c o n t a m in a n t e s 0 0 0 0 0 -3 0 -4 2 0 0 0 0 -6 6 -3 0
U t iliz a c ió n d e
U t iliz a c ió n d e r e c u r s o s C o n s u m o d e c o m b u s t ib le s f ó s ile s -3 9 -5 7 0 0 -5 7 -5 7 0 0 0 0 0 0 0
re c u rs o s
A lt e r a c ió n n iv e le s d e
F lo r a A u m e n t o d e c o b e rt u ra v e g e t a l 0 0 0 0 0 0 0 0 0 0 0 0 0
f lo r a
A f e c t a c ió n d e m ic r o - h á b it a t s 0 -3 5 0 0 0 0 0 0 0 0 0 0 0
D e s p la z a m ie n t o d e e s p e c ie s 0 0 0 0 0 0 0 0 0 0 0 0 0
F auna
A u m e n t o e n la s p r e s e n c ia d e v e c t o r e s 0 0 0 0 0 -5 0 -4 5 0 0 0 0 -6 9 0
C r e a c ió n d e m ic r o - h á b it a t s 0 0 0 0 0 0 0 0 0 0 0 0 0
A f e c t a c ió n d e la s a lu b r id a d 0 0 0 0 0 0 0 0 0 0 0 0 0
A f e c t a c ió n d e l t r a f ic o lo c a l 0 0 0 0 0 0 0 0 0 0 0 0 0

G e n e r a c ió n d e a lt a s e x p e c t a t iv a s a n iv e l la b o r a l 0 0 0 0 0 0 0 0 0 0 0 0 0

D e m a n d a d e b ie n e s y s e r v ic io s 0 0 0 0 0 0 0 0 0 0 0 0 0
P o b la c ió n
E c o n ó m ic o G e n e r a c ió n d e e m p le o d ir e c t o e in d ir e c t o 0 0 0 0 0 0 0 0 0 0 0 0 0
S O C IO - C a m b io e n v a lo r d e la s p r o p ie d a d e s 0 0 0 0 0 -3 0 0 0 0 0 0 0 0
E C O N O M IC O
P o s ib le d e t e r io r o e n la c a lid a d d e v id a 0 0 0 0 0 -4 6 -4 6 0 0 0 0 -9 0 0
A d m in is t r a c ió n In g r e s o s a d m i n i s t r a c i ó n l o c a l 0 0 0 0 0 0 0 0 0 0 0 0 0
D e s in f o r m a c ió n d e la c o m u n id a d -4 3 -3 9 0 0 0 -5 8 -5 8 0 0 0 0 -4 6 0
E d u c a c ió n a m b ie n t a l 0 0 0 0 0 0 0 0 0 0 0 0 0
U r b a n is m o U r b a n is m o C a m b io e n lo s u s o s d e l s u e lo 0 0 0 0 0 -3 6 0 0 0 0 0 0 0
P e rc e p tu a l P a is a je A lt e r a c ió n d e l p a is a je y p e r c e p c ió n v is u a l 0 0 0 0 0 0 0 0 0 0 0 0 0


Documento
General

Según la tabla anterior, se agrupan los impactos significativos de la siguiente forma:

Tabla 115 Impactos ambientales significativos según dimensión
IMPACTOS AMBIENTALES SIGNIFICATIVOS
(PRIORIZADOS) - DIMENSION
DIMENSION TOTAL
ABIOTICA 33
BIOTICO 4
SOCIOECONOMICO 10
TOTAL 47

Grafico 43 Impactos ambientales significativos según dimensión

Tabla 116 Impactos ambientales significativos según componente
(PRIORIZADOS) POR COMPONENTE
COMPONENTE TOTAL
Aire 14
Agua 4
Suelo 11
Utilización de recursos 4
Flora 0
Fauna 4
Social 0
Económico 4
Cultural 5
Urbanismo 1
Perceptual 0
TOTAL 47


Documento
General

Grafico 44 Impactos ambientales significativos según componente

Tabla 117 Impactos ambientales significativos según elemento
(PRIORIZADOS) POR ELEMENTO
ELEMENTO TOTAL
Calidad del aire 13
Ruido 1
Calidad del agua 4
Hidráulica 0
Geomorfología 4
Geotecnia 3
Calidad del suelo 4
Utilización de recursos 4
Alteración niveles de flora 0
Hábitats 1
Nuevas especies 3
Demográfico 0
Población 4
Administración 0
Cultural 5
Urbanismo 1
Paisaje 0
TOTAL 47


Documento
General

Grafico 45 Impactos ambientales significativos según elemento

En el Plan de manejo ambiental, se establecerán las medidas estipuladas para la
mitigación, compensación o control de cada uno de los impactos que se estipulan
como priorizados en cada una de las etapas del proyecto. En este sentido se
establecerán las fichas de manejo a ser aplicadas en cada una de las etapas del
proyecto.


Documento
General

CAPITULO 9

9. PLAN DE MANEJO AMBIENTAL

En la formulación de las medidas preventivas o correctivas para reducir controlar o
mitigar los efectos asociados al desarrollo del proyecto (Construcción. Operación y
cierre del Relleno Sanitario para Arequipa), se debe partir de la premisa que sugiere
“que siempre es mejor no producir daños que establecer medidas correctivas”.

La reducción y control del deterioro ambiental presupone un diseño adecuado del
proyecto, lo cual se entiende como la adopción e incorporación estricta de las medidas
preventivas y de manejo durante las fases que fueron descritas en el capitulo anterior.
En este sentido, la implementación del PMA deberá garantizar no sólo el
dimensionamiento de las posibles áreas de afectación mediante una evaluación
detallada, sino también la función de una interventoría ambiental que se encargue de
la supervisión y control durante las fases de proyecto.

De esta manera este Plan de Manejo Ambiental, se elaboró para las etapas de
preoperativas, construcción, operación, asi como el cierre y clausura del Componente
de Disposición Final del relleno sanitario para la MPA. Su aplicación integral y
cuidadosa minimizará los efectos e impactos ambientales identificados para el
proyecto y lo hará ambientalmente aceptable, minimizando los costos ambientales que
este tipo de proyecto conlleva y que se traducen en beneficio del operador del
proyecto y las comunidades vecinas, ya que compatibiliza el proyecto con sus
entornos.

Por otra parte en Plan también optimiza los efectos benéficos del proyecto tales como
la generación de empleo, la mejora de oportunidades por las infraestructuras
desarrolladas, la planificación de un plan de contingencia para atender eventuales
accidentes y la capacitación de la población para que pueda asimilar y beneficiarse
con las actividades que contempla el proyecto.

El costo de este Plan de Manejo Ambiental, se incluirá dentro del presupuesto de
construcción del proyecto las actividades desarrolladas en esta etapa y el resto se
contemplaran como costos operativos según la programación y cronograma de
actividades planteado.

El PMA se diseñó con base en las medidas de mitigación identificadas en la
evaluación ambiental teniendo en cuenta tanto las actividades generadoras de
impactos como los elementos del ambiente que son afectados con impactos de
importancia significativa.


Documento
General

9.1 OBJETIVOS DEL PLAN DE MANEJO AMBIENTAL – PMA

 Definir los criterios generales para la preservación y conservación de los
recursos naturales en el área de influencia inmediata (medidas preventivas).

 Formular medidas de manejo ambiental para el control, mitigación y corrección
de los efectos sobre el medio, especialmente aquellos que se consideran o
implican los mayores riesgos de deterioro o que comprometen áreas de
especial vulnerabilidad.

 Proponer los diseños, programas y proyectos para la Construcción, Operación
y cierre del Relleno Sanitario, estas medidas de ingeniería abarcaran las
respectivas recomendaciones para el manejo ambiental exclusivo de la zona
de influencia directa, y constituyen las alternativas y estrategias de control para
las actividades que desde el punto de vista de los efectos ambientales, se
consideran de mayor importancia.

 Establecer los lineamientos técnicos y medidas específicas para manejar el
proyecto durante todas sus etapas dentro de los estándares de calidad y
protección ambiental requeridos.

9.2 TIPOS DE MEDIDAS ADOPTADAS

Las medidas que se deben emplear tienen cada una como objetivo lo siguiente:

 Medida de Prevención: son acciones o modificaciones que se hacen al
proyecto con el fin de evitar que se presenten alteraciones sobre el medio
ambiente.

 Medidas de Control: son obras o actividades encaminadas a controlar los
posibles impactos y efectos negativos, que se pueden presentar durante la
construcción del proyecto.

 Medidas de Mitigación: son obras o actividades dirigidas a atenuar o
minimizar los impactos negativos que se generan por el normal desarrollo del
proyecto. Estas medidas se deben llevar a la práctica en el menor tiempo
posible para evitar la generación de impactos secundarios o indirectos.


Documento
General

 Medidas de Compensación: constituyen las obras y acciones dirigidas a
retribuir al ambiente por las afectaciones negativas que han sido inducidas por
las actividades adelantadas durante el normal desarrollo del proyecto y que no
pueden ser prevenidas, controladas o mitigadas.

Las tres primeras medidas pueden aplicarse bajo dos categorías:

Medidas no tecnológicas: son medidas que no demandan un nivel técnico para
prevenir, controlar o mitigar los impactos ambientales y aplican en su mayoría a los
impactos compatibles y moderados

Medidas tecnológicas: son acciones que demandan la adopción de técnicas para
prevenir, controlar y mitigar los impactos ambientales severos.

Las diferentes medidas propuestas para mantener o mejorar la calidad ambiental se
presenta en forma de subprogramas que permiten una rápida comprensión; estas
medidas se estructuraron por componente y elemento ambiental, con el siguiente
contenido: objetivo, etapa de aplicación, acciones a desarrollar, tecnologías utilizadas,
cronograma de ejecución, lugar de aplicación, personal requerido y costos. A
continuación se presenta cada uno de los programas con sus respectivos
subprogramas.

9.3 FICHAS DE IMPLEMENTACION Y CONTROL PARA LAS ACTIVIDADES DEL
PMA

Con el ánimo de esquematizar cada una de las actividades que se deberán desarrollar
con el ánimo de implementar medidas encaminadas a la mitigación, control o
compensación de cualquier impacto ambiental que se pueda generar según los
resultados de la evaluación realizada, se elaboran las fichas del PMA, estas fichas se
separaron en cada una de las etapas que fueron tenidas en cuenta en la evaluación
ambiental así:


Documento
General

Tabla 118 Lista fichas del PMA por etapa
ETAPA No NOMBRE FICHA IMPACTOS A
FICHA MANEJAR
1 Localización, instalación de Ruido, Geomorfología,
Campamentos y construcción de Calidad del suelo,
infraestructura Básica de servicios Utilización de
recursos, Urbanismo,
Paisaje
2 Manejo de movimientos de tierra y Calidad del aire,
excavaciones Ruido, Geomorfología,
Geotecnia, Calidad del
suelo, Utilización de
recursos, Hábitats,
Urbanismo
3 Manejo y cargue de transporte de Calidad del aire,
materiales de construcción Ruido, Calidad del
agua, Geomorfología,
Calidad del suelo,
Utilización de
recursos, Hábitats
CONSTRUCCION 4 Manejo de aguas subterráneas Calidad del agua
5 Construcción de accesos y vías internas Calidad del aire,
Ruido, Geomorfología
6 Construcción de sistemas para el Calidad del agua,
Geotecnia, Utilización
Manejo de lixiviados
de recursos
7 Manejo de las condiciones de Calidad del aire,
estabilidad Calidad del agua,
Geomorfología
8 Construcción de sistemas para el Calidad del aire,
manejo de gases Geotecnia, Población
9 Señalización del proyecto y la obra Calidad del aire,
Ruido, Geomorfología
10 Higiene y seguridad industrial Ruido, Calidad del
agua, Población,
Cultural
11 Gestión social – participación ciudadana Población, Cultural
1 Control de emisiones atmosféricas y Ruido, Calidad del
ruido aire, Geotecnia
2 Manejo de fauna y control de vectores Hábitats, Nuevas
especies
3 Plan de operación y secuencia de Calidad del aire,
llenado Ruido, Calidad del
agua, Geomorfología,
OPERACIÓN
Calidad del suelo,
Utilización de
recursos, Urbanismo
4 Mantenimiento de áreas de operación Calidad del aire,
recursos


Documento
General

5 Educación para el manejo integral de Población, Cultural,
residuos Urbanismo
CIERRE, 1 Cierre de ingreso de residuos y Calidad del aire,
personal Población, Cultural,
CLAUSURA Y
Urbanismo
POSTCLAUSURA Manejo de coberturas finales Calidad del aire,
2
Calidad del agua,
recursos, Hábitats,
Nuevas especies,
Urbanismo, Paisaje
3 Seguimiento ambiental del proceso y Calidad del aire,
estabilidad de la obra Geomorfología,
suelo, Población,
Paisaje


Documento
General

9.4 FICHAS PROCESO DE CONSTRUCCIÓN

Ficha PMA No 1 Localización, instalación de campamentos y construcción de
infraestructura básica de servicios
Programa: LOCALIZACIÓN, INSTALACIÓN DE

CAMPAMENTOS Y CONSTRUCCIÓN DE INFRAESTRUCTURA Ficha: 1 de 11
BÁSICA DE SERVICIOS

Etapa: Construcción.
Justificación:

El desarrollo de cualquier obra de infraestructura requiere de un espacio
temporal, que sirva como eje de operaciones y toma de decisiones para las
diferentes etapas que integran el proyecto.

Objetivo (s):

 Centralizar las operaciones y decisiones de los procesos de adecuación
y manejo de los residuos sólidos en su fase constructiva.
 Concentrar el material, los equipos y herramientas necesarias para el
desarrollo efectivo de los procesos constructivos, reduciendo el impacto
sobre el ambiente por inserción de nuevos elementos y cambio del uso
del suelo.
 Implementar la infraestructura básica de servicios necesaria para la
atención de necesidades del personal vinculado a la obra tanto en la
fase constructiva del proyecto como en la fase operativa.
Actividades
especificas:
Construcción:

 Caseta Temporal.
 Campamento.
 Oficina permanente.
 Área Administrativa Permanente.
 Ubicación de baterías sanitarias.

Tipo de medida Prevención y control

Acciones a  Construcción de una caseta temporal cuyo propósito será servir de
seguir control de las operaciones de construcción del relleno sanitario para el
operador o el encargado designado para el sitio.
 Construcción de un sitio de campamento el cual tenga como función el
acopio de materiales, equipos y maquinaria, así como contener un
espacio para la concentración del personal asociado a la construcción


Documento
General

Programa: LOCALIZACIÓN, INSTALACIÓN DE

CAMPAMENTOS Y CONSTRUCCIÓN DE INFRAESTRUCTURA Ficha: 1 de 11
BÁSICA DE SERVICIOS

del proyecto, en el cual puedan dejar sus pertenencias y almacenar su
indumentaria y equipo personal de trabajo.
 Adicionalmente se contará con baterías sanitarias portátiles que
atiendan las necesidades de los trabajadores, garantizando la higiene
del personal y minimizando el impacto de contaminación en el medio
además de otras situaciones tales como enfermedades. Esta
infraestructura permitirá el desarrollo de las obras de acondicionamiento
del lote, la construcción del relleno sanitario, la infraestructura de
manejo de lixiviados, recepción y tratamiento de gases, siendo
necesaria su remoción y restauración del lugar una vez se termine la
construcción de los elementos anteriormente listados.
 También se llevará a cabo la construcción de una oficina con sus
respectivos servicios sanitarios, cuyo carácter será permanente y que
contará con un área de archivo en la que se almacenen los controles de
recepción de residuos y procedencia, un área administrativa en la que
el encargado del relleno pueda efectuar registros y controles.
 Adecuado manejo de los excedentes o residuos de los subprocesos.
 Implementación del Plan de manejo de residuos para la ejecución de la
obra.
Beneficio Manejo de:
Ambiental:
 Intromisión Visual.
 Pérdida de la calidad paisajística.
 Contaminación de suelos y aguas subsuperficiales.
 Prevención de accidentes.
Ubicación y Las acciones descritas anteriormente serán llevadas a cabo en el sitio
tiempo de definido para la construcción del Relleno Sanitario. Se inician al momento
medidas: de comenzar las construcciones y se terminan un día antes del inicio de
operación del proyecto.

Monitoreo y  Número de estructuras construidas
control  Estado de las estructuras temporales y permanentes.
ambiental:  Cantidad de elementos constructivos y operativos sin ubicación
definida.
Responsable: El Contratista de obra del proyecto se encargará de la instalación y
construcción de las estructuras tanto permanentes como temporales, bajo
la supervisión de la interventoría ambiental del proyecto.

Cronograma: Dependerá del cronograma de construcción definitivo y aprobado una vez
se tengan diseños de detalle y permisos de construcción.


Documento
General

Ficha PMA No 2 Manejo de Movimientos de tierra y excavaciones.

Programa: MANEJO DE MOVIMIENTOS DE TIERRA Y EXCAVACION No ficha: 2 de 11

Justificación: Las labores de adecuación del sitio de disposición desarrollaran la
construcción de celdas que alojaran los residuos finales. Dicha
construcción implica el movimiento de tierra para la conformación del
terreno, generando con ello riesgos tanto en la seguridad del personal
involucrado como en las condiciones de estabilidad del área, esta ultima
relacionado con la forma de remover el material y su disposición.
Objetivo (s):  Definir las medidas de manejo que guíen el desarrollo de las
actividades relacionadas y establecer los parámetros para las
operaciones bajo un rango de seguridad que proteja la integridad del
personal y que permita determinar una seguridad confiable de la obra.
Actividades  Movimiento de tierras y/o excavaciones en suelo o roca.
especificas:  Excavaciones.
 Todas las adecuaciones que impliquen el manejo de maquinaria
pesada y movimientos o excavación de material.
Tipo de medida Las medidas a aplicar serán de tipo preventivo y de mitigación.

Acciones a Las acciones a desarrollar estarán relacionadas en forma directa con las
seguir características del sitio de disposición y se correlacionaran con las
condiciones de estabilidad actuales y las proyectadas según los diseños
programados.

Las labores que deberán ser desarrolladas en el área para mitigar
impactos relacionados con los movimientos de tierra son:

Excavaciones:

 Seguir las recomendaciones sobre las características que se evalúen
del terreno y el diseño final a realizar.
 Consulta permanente de planos de diseño.
 Revisar la inclinación de los taludes y establecer cambios en el diseño
si fueran necesarios, previa consulta y aprobación con la interventoria
de construcción.
 Cumplir con las normas de seguridad que definen la utilización de
elementos de protección personal.
 Realizar entubamientos de la excavación si se observan
desprendimientos de material que puedan afectar la integridad del
personal involucrado.


Documento
General

Programa: MANEJO DE MOVIMIENTOS DE TIERRA Y EXCAVACION No ficha: 2 de 11

Movimientos de tierra:

 Deberán seguirse las especificaciones técnicas para la ejecución de
los cortes.
 El material de corte deberá ser desalojado del área del proyecto en el
tiempo mínimo posible y será colocado en las zonas de depósito
especificadas para este propósito.
 El desalojo deberá hacerse en volquetas cubiertas sin superar la
capacidad de carga.
Beneficio Diseños acordes con los permisos de construcción.
Ambiental:
Seguridad en la obra.

Garantizar la adecuada instalación de las medidas de protección y control.

Ubicación y Las actividades estipuladas se ejecutarán el área designada para la
tiempo de construcción del relleno sanitario.
medidas:
Estas medidas deberán ser aplicadas durante la primera y segunda fase
de adecuación del sitio de relleno sanitario.
Monitoreo y  Estabilidad del terreno de excavación.
control  Apilamiento adecuado y seguro de los materiales.
ambiental:  Registro de accidentes o incidentes en cero.
 Arrastre de partículas.
Responsable: Las medidas de manejo formuladas serán responsabilidad del contratista
de la obra quien durante la fase de construcción deberá realizar su
implementación bajo los lineamientos consignados en esta ficha.

se tengan diseños de detalle y permisos de construcción


Documento
General

Ficha PMA No 3 Manejo, cargue y transporte de materiales de excavación.

Programa: MANEJO, CARGUE Y TRANSPORTE DE MATERIALES
No ficha: 3 de 11
CONSTRUCCIÓN
Justificación: Para garantizar el desarrollo de las obras en forma ordenada y sin causar
alteraciones a los flujos vehiculares de la zona u obstrucciones de vías,
será necesario contar con procedimientos definidos para el transporte y
cargue de los distintos materiales necesarios para el proyecto.

Objetivo (s):  Evitar situaciones de accidentes ocasionadas por el congestionamiento
de la vía y deterioro de la misma por sobreuso.
 Minimizar las pérdidas de materiales por sobrecarga de volquetas y
otros vehículos utilizados para su transporte.
Actividades  Cargue de materiales.
especificas:  Transporte de materiales.
Tipo de medida Prevención

Acciones a Una vez identificadas las fuentes de materiales e insumos necesarios para
seguir el acondicionamiento del área de disposición de residuos, se seguirán los
procedimientos listados a continuación:
 Trazado de rutas de transporte de materiales
A partir de la(s) fuentes(s) identificadas para el acondicionamiento del sitio
de almacenamiento temporal y disposición definitiva de los residuos, se
efectuará un trazado de las rutas a seguir. Estas rutas serán conocidas por
las personas directamente encargadas del transporte de materiales.

Estas rutas, se plasmarán en planos para su rápida difusión entre los
operadores del proyecto y con el objeto de atender prontamente cualquier
situación de emergencia que pueda resultar.

 Cargue de materiales

Al momento de cargar los vehículos contenedores, deberán estar
adecuadamente estacionados en sitios que impidan que el peso total una
vez se encuentre totalmente cargado pueda ocasionar desplazamientos.
Igualmente, las superficies de parqueo o correspondientes al sitio de
cargue deben presentar buenas condiciones para evitar enterramientos de
vehículos o deslizamientos que conduzcan a la ocurrencia de emergencias.

Los vehículos de cargue y transporte de materiales, deberán contar con
una identificación que los acredite como parte del grupo contratista de obra
o como participantes en la fase constructiva del proyecto, para establecer
registros de entradas y salidas, así como para una rápida identificación y


Documento
General

No ficha: 3 de 11
CONSTRUCCIÓN
atención en el caso de situaciones de emergencia.

Es imprescindible que el material cumpla con las especificaciones del
contratista y no se encuentre hidratado o mezclado con otras sustancias
que impidan el cumplimiento de la función para la cual han sido destinados.

El transporte de materiales debe cumplir con la normatividad aplicable y
vigente en el país.

 Transporte
En el caso de transportar estructuras metálicas o de otro material, cuya
longitud supere las dimensiones del contenedor, el extremo sobrante
deberá llevar avisos según la reglamentación que avise del tamaño de la
carga y permita maniobrar rápida y seguramente a los demás vehículos
que transiten en inmediaciones de los transportadores.

Es necesario que el transporte de materiales independientemente de la
proximidad al destino final, se realice en las horas del día.

Los materiales una vez alcancen su destino final serán almacenados en las
áreas definidas para tal propósito y que corresponden a las zonas de
acopio dentro de los campamentos.

Las vías de acceso al igual que las superficies de descarga, se encontrarán
en buen estado evitando la pérdida del control de los vehículos,
hundimientos o deslizamientos que puedan derivar en condiciones de
riesgo o emergencia.

Beneficio  Contaminación de suelos y aguas.
Ambiental:  Pérdida de materiales y obstrucción de vías.
 Generación de accidentes.
Ubicación y Estas acciones se desarrollarán entre los corredores de transporte que se
tiempo de definan desde las fuentes de materiales (ya sean depósitos o áreas
medidas: naturales después de obtener los respectivos permisos o autorizaciones)
hasta el sitio de disposición de residuos.

Monitoreo y  Generación de accidentes.
control  Número de accidentes.
ambiental:  Diferencia del material cargado frente al material entregado.
 Grado de humectación o alteración de los materiales.
Responsable: El responsable de estas acciones es el contratista de obra, bajo la
supervisión de la interventoría ambiental.

se tengan diseños de detalle y permisos de construcción. Estas medidas se


Documento
General

No ficha: 3 de 11
CONSTRUCCIÓN
implementan durante el desarrollo de cada actividad que implique el
manejo de materiales de construcción según el cronograma de obra del
proyecto.


Documento
General

Ficha PMA No 4 Manejo de aguas subterraneas

Programa: MANEJO DE AGUAS SUBTERRÁNEAS No ficha: 4 de 11

Justificación: De acuerdo con la sensibilidad ambiental de los cuerpos de agua
subterráneos y de su interacción con este tipo de proyectos, deberá
proyectarse un manejo adecuado que permita aislar cualquier tipo de
acción que afecte su calidad. Esta ficha por lo tanto es aplicable para los
casos en los que en las excavaciones se presenten afloramientos de
aguas subterráneas.

Nota: Según los sondeos geoeléctricos y la hidrogeología de la zona, no
se encontraran aguas subterráneas durante la excavación. No obstante
se manejara esta ficha de manera indicativa y como prevención ante
cualquier eventualidad que durante la construcción se pueda presentar.

Objetivo (s): Plantear las estrategias necesarias para mantener y conservar la calidad
actual de las aguas subterráneas y complementar las medidas
proyectadas desde el punto de vista del diseño civil, haciéndolas parte de
la normativa que deberá contemplar el constructor de la obra.

Actividades A nivel general las medidas que deberán ser adoptadas para llevar a cabo
especificas: el manejo de las aguas subterráneas, están relacionadas con el descenso
de los niveles freáticos en el área y la orientación de los flujos
subsuperficiales.

Tipo de Las medidas a aplicar serán de tipo preventivo y de mitigación en caso de
medida requerirse (Lo cual es poco probable).

Acciones a Deberán llevarse a cabo las siguientes acciones en caso de encontrarse
seguir agua subterránea en la excavacion:

 Se excavarán zanjas.
 Las zanjas serán rellenadas de material filtrante.

Es importante tener en cuenta las siguientes consideraciones:

 En el sitio donde existe flujo concentrado de agua el uso de
geotextiles puede no ser adecuado y se puede requerir de la
implementación de filtros con material grueso con geotextil como filtro.
 Se debe evitar sembrar árboles cerca de los subdrenes, ya que las
raíces de las plantas pueden afectar los filtros.


Documento
General


En áreas en las cuales se presenten suelos residuales, depósitos de
coluvial o rocas intensamente fracturadas:

 Se colocará mediante una perforación profunda una tubería perforada
colocada a través de la masa de suelo.
 El diámetro de las perforaciones deberá ser de aproximadamente 3 a
4 pulgadas dentro de las cuales se colocarán las tuberías perforadas.
 Los tubos utilizados deberán ser en PVC y en diámetros de 2 ó 3
pulgadas. La tubería deberá perforarse con agujeros circulares o
ranuras en sentido transversal.
 El espaciamiento entre los drenajes deberá ser definida a partir de la
altura del nivel freático en el área, la permeabilidad de la formación y
el caudal unitario del subdren. Deberán controlarse las aguas
subsuperficiales a partir de la construcción de subdrenes en zanja.
Los cuales deberán estar con elementos de captación y transporte del
agua. Estos pueden ser con tubo colector.
 El espaciamiento entre subdrenes puede contemplarse en 5 a 15 m
dependiendo de las condiciones del terreno.
 Igualmente deberán disponerse de drenes horizontales o de
penetración, los cuales deberán utilizarse para el abatimiento del nivel
freático. Los tubos a utilizar deberán ser de polietileno o PVC con
diámetros entre 2 ó 3 pulgadas.

Beneficio Prevenir:
Ambiental:
 La generación de procesos inestables por descargas mal dirigidas.
 La interacción de aguas subterráneas con el material de los rellenos.
 La Contaminación del recurso hídrico.
 El deterioro de la calidad de los niveles de acuífero.

Ubicación y Estas medidas deberán ser aplicadas en el momento de adecuación del
tiempo de sitio del relleno en caso de presentarse las condiciones descritas.
medidas:
Monitoreo y  Alteración de la calidad de las aguas subterráneas.
control  Saturación del material de los rellenos.
ambiental:  Generación de procesos de solifluxión o hundimientos.

Responsable: Las medidas formuladas serán responsabilidad directa del contratista de


Documento
General


las obras civiles.

Cronograma: Serán aplicadas durante la etapa de excavaciones según necesidad y
cronograma de construcción.


Documento
General

Ficha PMA No 5 Construcción de accesos y vías internas.

Programa: CONSTRUCCIÓN DE ACCESOS Y VÍAS INTERNAS No ficha: 5 de 11

Justificación: El desarrollo del proyecto requerirá de una infraestructura vial adecuada
que permita una circulación sin obstrucciones favoreciendo los
rendimientos de operación del proyecto.

Objetivo (s):  Crear una infraestructura adecuada que permita el acceso al sitio
de obra cumpliendo requerimientos tales como: menor longitud de
acceso, condiciones favorables de estabilidad y menor porcentaje
de deterioro ambiental.
 La construcción de estas vías deberá garantizar especificaciones
técnicas tales, que la infraestructura se conserve en perfecto
estado, conformando accesos permanentes a las obras del proyecto
en la etapa de operación.
 Garantizar el acceso a las instalaciones.
 Conservación de la flota y equipos de recolección.
Actividades  Construcción de Vías y accesos según especificaciones de diseño.
especificas:

El establecer medidas preventivas, mitigadoras o correctoras para
reducir o eliminar los impactos generados con la construcción y la
adecuación de vías, implica una relación directa con el diseño, el cual
no solo es importante para limitar las medidas sino también para
disminuir un costo adicional. Las medidas correctoras existentes para
reducir los impactos.

Las medidas pueden ser:

Las medidas generales orientadas a la mitigación de impactos tanto
en las obras como en los corredores de influencia directa serán:

Calidad Del Aire

El mantenimiento de la calidad del aire, está relacionado con la
mitigación del aumento de niveles de inmisión y del incremento de
niveles sonoros. Las medidas a contemplar son:
 Señalización de las vías de acceso que permitan un tráfico fluido y
constante.
 Limitación de la velocidad de circulación contemplando como
velocidad máxima los 20 km/h. En vías con recebo y los 60Km/h en
vías pavimentadas.
 Mantenimiento de la maquinaria, volquetas y buldózer.


Documento
General


Condiciones Geológicas y Geomorfológicas

La conservación de los parámetros geológicos y geomorfológicos se
relacionan de manera directa con la conservación de la estabilidad del
área. La generación de procesos de remoción de tierra, favorecen
cambios morfométricos puntuales y a su vez la alteración de las
condiciones litoestructurales en forma parcial. Por lo tanto las labores
orientadas a la adecuación de vías de acceso al sitio del relleno
sanitario deberán contemplar las medidas necesarias que permitan
garantizar la estabilidad del área.
Aguas subterráneas

Las afectaciones generadas sobre el recurso hídrico subterráneo serán
mitigadas a partir de:
 Manejo de zonas de disposición temporal y final de material
sobrante, en caso de requerirse cortes del terreno para la
construcción de la vía.
 Control de vertimientos de grasas y aceites de la maquinaría
empleada en las obras.
 Implementación de trampas tanto de sedimentos como de grasas en
los sitios de parqueo de la maquinaria.

Tipo de medida Las medidas serán de carácter preventivo, de mitigación y de control
según la necesidades que se identifiquen en campo.

Acciones a Labores de Adecuación
seguir
Las medidas de manejo que deberán implementarse en las labores de
adecuación, hacen referencia a:

 Realizar limpieza de la banca
 Realizar un manejo de aguas superficiales a partir de la
construcción de cunetas, a ambos lados de la vía.
 Adecuar la calzada de la vía mediante el tendido de recebo.

Labores de Construcción

 El material de excavación deberá ser colocado en un sitio de acopio
debidamente tratado para reconformación morfológica.
 La vía deberá contar con un manejo adecuado de aguas de
escorrentía a partir de la construcción de cunetas o adecuadas


Documento
General


pendientes para las épocas de lluvia.
 Deberán implementarse obras de control y protección geotécnica en
zonas afectadas por el proyecto y que sean susceptibles de
presentar fenómenos degradacionales, relacionados con el
incremento en los procesos de erosión.
 Durante las labores de construcción deberá disponerse de
señalización adecuada que permita identificar claramente las áreas
de riesgo de accidentes para garantizar la integridad no solo el
personal involucrado en el proyecto sino de pobladores del área.
 Una vez finalizadas las labores de construcción deberán adelantarse
las labores de paisajismo.
Beneficio Prevención de:
Ambiental:
 Deterioro de vías existentes.
 Obstrucción del flujo vehicular.
 Generación de procesos de remoción.
 Contaminación visual del área.
Ubicación y  El lugar de aplicación de las labores de adecuación, hacen
tiempo de referencia a las vías internas del sitio de relleno.
medidas:  El mantenimiento de accesos principales deberá realizarse en todas
aquellas vías intervenidas por el proyecto.
 La implementación de tales medidas deberá realizarse durante la
ejecución de las actividades del desarrollo de obras civiles del
proyecto.
Monitoreo y  Ambiente armónico de trabajo con las comunidades cercanas.
control  Conservación de la calidad escénica del paisaje.
ambiental:  Presencia de procesos de remoción relacionados con la
construcción de accesos.
 Flujo libre de vehículos.
Responsable: La implementación de las labores que contemplan la adecuación o
construcción de vías de acceso para la circulación interna del sitio de
relleno, será responsabilidad directa del contratista de la obra civil.

Las labores de mantenimiento relacionadas con el retiro de material que
pueda obstruir la vía y perjudicar el desarrollo de la operación del
relleno será responsabilidad del operador del proyecto y de la
intervención de autoridades municipales.

Cronograma: Dependerá del cronograma de construcción definitivo y aprobado una
vez se tengan diseños de detalle y permisos de construcción.


Documento
General

Ficha PMA No 6 Construcción del sistema para el manejo de lixiviados.

Programa: CONSTRUCCIÓN DE SISTEMAS PARA EL
No ficha: 6 de 11
MANEJO DE LIXIVIADOS
Justificación: Debido a que los residuos dentro de su proceso de descomposición dan
como resultado una fracción líquida que sumada a los flujos resultantes
de la fase de escurrimiento e infiltración del ciclo hidrológico constituyen
los lixiviados y que debido a su carga contaminante deben recibir un
tratamiento que garantice una disposición segura en el ambiente, se ha
desarrollado el presente programa.

Objetivo (s): Reducir el poder contaminante de los lixiviados resultantes del
tratamiento de las basuras.
 Garantizar una operación segura del relleno sanitario.
 Garantizar la calidad de los suelos y aguas subterraneas que se ven
influenciadas por la acción del sitio de disposición.
Actividades  Construcción de la red de recolección de lixiviados.
especificas:  Construcción de la Laguna de Lixiviados.
 Definición del Sistema de manejo óptimo para el proceso.
Tipo de Prevención, mitigación y Control
medida


Documento
General

No ficha: 6 de 11
Acciones a 1. Construcción pozo de monitoreo:
seguir
Para el control de posibles fallos en los sistemas de impermeabilización
del relleno sanitario, se plante la construcción de 1 pozo de monitoreo el
cual se revisara de manera periodica y se tomara mustras de agua en

P ro f. D is e ñ o p o zo m o n ito re o Tip o B

Tu b o a c e ro 6 ''

+ 0 .3 m
0 .0 S e llo e n c o n c re to
G ro u tin
1 .0 Tra m o e n tu b e ría
c ie g a P V C ro sc a d a
2 .0 Sc h = 4 0
D iá m e tro = 2 ''
3 .0 L o n g itu d = 6 .0 m

4 .0
B e n to n ita g ra n u la r

5 .0 Tra m o e n filtro P V C
ro sc a d o
6 .0 Sc h = 4 0
D iá m e tro = 2 ''
7 .0 Slo t = 0 .0 2 0 ''
L o n g itu d = 6 .0 m
8 .0

9 .0
G ra va c u a rzo s a

1 0 .0

1 1 .0
- 1 2 .0 m
1 2 .0

caso de que se encuentren dentro del nivel freático. EL pozo tendrá el
siguiente esquema

2. Determinación de los volúmenes de lixiviado que se puedan
producir.

Mediante el cálculo teórico de producción de lixiviados debidos al
proceso de descomposición de los residuos, se diseñó el sistema de
colección y conducción de los lixiviados consistente en una serie de
canales conectados a una laguna donde se almacenara, evaporara de
manera natural o recirculara el lixiviado. Ver capitulo de diseño del
relleno sanitario.

El sistema de recolección consiste en una serie de canales y filtros que
finalmente conducen los lixiviados a la laguna de almacenamiento o
piscina de lixiviados.

3. Caracterización fisicoquímica de los lixiviados

A partir de los volúmenes captados y con diferente frecuencia de


Documento
General

No ficha: 6 de 11
producción, se colectarán muestras que serán llevadas a evaluación,
para determinar su composición y condiciones. Las pruebas obedecerán
a los parámetros exigidos por la normatividad nacional y a los
estándares y categorías definidas por organismos internacionales. No
obstante de acuerdo con experiencias, es importante efectuar un
monitoreo de por lo menos los siguientes parámetros una vez el relleno
sanitario lleve por lo menos 6 meses de operación. Se realizaran como
mínimo los siguientes análisis

Temperatura Calcio Cianuros Magnesio Fenoles

DBO Sulfatos PH Hierro Nitrógeno
total

DQO Potasio Sólidos Sólidos Alcalinidad
Totales Disueltos

Sodio Plomo Cromo Tensoactivos Coliformes
Total

Fósforo Total Mercurio Dureza Cadmio Cloruros

Beneficio Prevención de:
Ambiental:
 Contaminación de aguas subterráneas.
 Contaminación de suelos.
 Daño a especies florísticas y faunísticas.
 Daños a poblaciones cercanas.
Ubicación y  Estas actividades se desarrollarán para el sitio de disposición final.
tiempo de  El tiempo de los monitoreos dependen del tiempo de entrada en
medidas: operación.
Monitoreo y  Condiciones del lixiviado generado.
control  Generación real de lixiviados.
ambiental:  Disminución de niveles de lixiviados.
 Presencia de olores.
 Estabilidad de las celdas.
Responsable: El encargado del desarrollo de estas actividades será la empresa
operadora del proyecto bajo la supervisión del ente contratante.

Cronograma: Dependerá del cronograma de construcción definitivo y aprobado una
vez se tengan diseños de detalle y permisos de construcción, además
estará en función de que en el diseño definitivos del relleno se
contemple dicho sistema. En todo caso este sistema deberá estar listo


Documento
General

No ficha: 6 de 11
antes del inicio de la operación del relleno sanitario.


Documento
General

Ficha PMA No 7 Manejo de condiciones de estabilidad.

Programa: MANEJO DE LAS CONDICIONES DE ESTABILIDAD No ficha: 7 de 11

Justificación: La sensibilidad del área requiere de medidas de prevención para
evitar la generación de procesos morfodinámicos que lesionen el
estado ambiental y de conservación.

Objetivo (s): Establecer lineamientos de manejo ambiental para lograr la
recuperación del sitio intervenido, suavizando las áreas en donde se
hace necesario remover parcialmente el material, asemejándolo a su
geoforma inicial. Como herramientas de recuperación se definirán
obras de protección geotécnicas centradas en el drenaje de la franja
intervenida, de forma inmediata e integralmente con el manejo del
suelo.

Actividades  Construcción de canales colectores y disipadores.
especificas:  Instalaciones para control de estabilidad.
Tipo de medida Las medidas serán de tipo preventivo y en el caso de los muros de
contención serán solo implementados cuando las condiciones
operativas así lo requieran.

Acciones a Las actividades específicas que deben desarrollarse para la
seguir reconformación del sitio de relleno sanitario y el manejo de la
estabilidad, tendrán como base labores de limpieza final. Estas
labores deberán efectuarse siguiendo las siguientes medidas:

 Realizar la limpieza después de las labores de adecuación y
construcción del sitio del relleno y una vez finalizadas todas las
actividades que impliquen el desplazamiento de materiales de
construcción, sobrantes de excavación, etc.
 Los desechos que sean colectados deberán ser manejados de
acuerdo con el programa de manejo de desechos.
 Los sitios en los cuales sea necesaria la remoción de material y
que quede como sobrante una vez conformados lo sitos de
relleno, deberán llevarse al área de disposición de materiales
sobrantes. El material que se lleve a estos sitios será utilizado
para conformación morfológica y recuperación de zonas
intervenidas.

Una vez realizada las labores de limpieza del sitio y de áreas
aledañas al sitio de disposición tanto potenciales a sufrir procesos de
inestabilidad como en aquellos lugares en donde sean detectada la


Documento
General


actividad de procesos de remoción, deberán realizarse las siguientes
medidas:

 Identificación y caracterización detallada del proceso. Dicha
caracterización deberá contar con la definición de características
litológicas, definición del proceso, la causa y la solución. Deberá
tomarse un registro fotográfico del área afectada y dimensionar el
proceso con el fin de generar un registro inicial que permita
controlar la eficiencia de la obra.
 Según la dimensión del proceso deberá realizarse un
levantamiento topográfico con el fin de tener la base para la
formulación del diseño.
 Deberá realizarse un estudio de alternativas para definir su
solución.
Como parte de las medidas de prevención que deberán ser
implementadas por el proyecto, se recomienda realizar la
implementación de obras de protección geotécnicas que permitirán
garantizar las condiciones de estabilidad del área.

 Control de Aguas Superficiales
Su implementación pretende mejorar las condiciones de estabilidad
reduciendo la infiltración y evitando la erosión. El sistema de
recolección recogerá las aguas de escorrentía y las orientará fuera
de las áreas potenciales o inestables.

 Canales colectores perimetrales y disipadores
Deberá construirse distanciada del borde superior del escarpe, con el
fin de evitar que se convierta en una guía de un deslizamiento.

Dicha cuneta podrá ser totalmente impermeabilizada. Las cunetas
serán de forma trapezoidal y en promedio cuentan con una de base
40 centímetros de ancho y 55 cm de profundidad con talud 1:1.

Las obras de drenaje mencionadas deberán conducir las aguas
recolectadas a entregas que permitan su evacuación fuera del área
de afectación y que entreguen a sitios seguros.


Documento
General


 Control de Contención
Se proponen estructuras masivas flexibles, que tengan la capacidad
de soportar deformaciones importantes.

Dichas estructuras hacen relación a muros de contención que se
deforman fácilmente por las presiones de la tierra sobre ellas o que
se acomodan a los movimientos del suelo. Dichos muros deberán
garantizar la resistencia a presiones activas en lo referente a
estabilidad intrínseca y que actúen como masas de gravedad para la
estabilización de deslizamientos de tierra.
Los muros que pueden construirse para contener dichos eventos y
que además no generarán por su presencia un impacto muy
significativo en el paisaje son:

Muro en tierra armada

Los muros de tierra armada son sistemas en los cuales se utiliza
materiales térreos como elementos de construcción.

La tierra armada es una asociación de tierra y elementos lineales
capaces de soportar fuerzas de tensión importantes; estos últimos
elementos suelen ser tiras metálicas o de plástico. El refuerzo de tales
tiras da al conjunto una resistencia a tensión de la que el suelo carece
en sí mismo, con la ventaja adicional de que la masa puede
reforzarse única o principalmente en las direcciones más
convenientes. La fuente de esta resistencia a la tensión es la fricción
interna del suelo, debido a que las fuerzas que se producen en la
masa se transfieren del suelo a las tiras de refuerzo por fricción.

La estabilidad de un muro de retención que se construya con tierra
armada debe comprender principalmente dos clases de análisis. En
primer lugar tomar el elemento como un conjunto que no será
diferente de un muro convencional del tipo de gravedad. En segundo
lugar se harán análisis de estabilidad interna básicamente para definir
la longitud de las tiras de refuerzo y separación horizontal y vertical,
esto para que no se produzca deslizamiento del material térreo
respecto a las tiras. Además de lo anterior es importante analizar el
riesgo de corrosión en el caso de tiras metálicas o colocar algún
elemento frontal que impida la salida de la tierra entre las tiras de
refuerzo. El drenaje se deberá planear con las mismas ideas que en
los muros convencionales.


Documento
General


Beneficio Los impactos a controlar serán:
Ambiental:
 Generación de procesos de remoción.
 Daños en la infraestructura del proyecto.
 Alteración de las condiciones físicas del área.
 Afectación del ecosistema aledaño.
 Generación de olores por movimientos en la masa de residuos.
Ubicación y El lugar de implementación de estas medidas serán las áreas
tiempo de definidas como potencialmente inestables durante el desarrollo de los
medidas: trabajos de adecuación y construcción y que estén relacionadas
directamente con dichas actividades.

Monitoreo y Los indicadores de cumplimiento hacen referencia a la no ocurrencia
control de procesos de remoción. Por lo cual el cumplimiento de dichas
ambiental: medidas estará definido por la conservación o mejoramiento de las
condiciones actuales de estabilidad.

Responsable: El responsable de garantizar la estabilidad de los sitios de relleno será
en primer lugar el contratista de obras civiles quien durante las
labores de adecuación y construcción deberá desarrollar las medidas
de protección geotécnicas.

Durante la operación y de acuerdo con los eventos que se presenten
la implementación de obras de protección geotécnicas que sean
necesarias deberán ser implementadas por el Contratista Operador
del relleno, según sea el caso especifico.

Cronograma 4. Durante la etapa constructiva

5. Durante la operación con frecuencia semestral el control
geotécnico

6. Control topográfico mensual y semanal


Documento
General

Ficha PMA No 8 Construcción de sistemas para el manejo de gases.

Programa: CONSTRUCCIÓN DE SISTEMAS PARA EL MANEJOO
No ficha: 8 de 11
GASES
Justificación: La descomposición de los residuos da como resultado una fracción
gaseosa cuyas características y concentraciones, pueden influir en la
seguridad ambiental y de la operación del proyecto.

Objetivo (s): Canalizar y recoger las emisiones de gases que por efecto de
descomposición de los residuos dentro de las celdas den como
resultado concentraciones principalmente de gas metano.

Actividades Construcción de Chimeneas de conducción pasiva de gases.
especificas:
Tipo de medida Preventivo y Control.

Acciones a De acuerdo con la normatividad vigente los rellenos contarán con un
seguir sistema de chimeneas o gasómetros colocados en puntos equidistantes
dentro del predio, abarcando radios de acción de 25 a 50 metros según
la complejidad del sistema.

Los gasómetros consistirán en perforaciones verticales de 1.20 metros
de diámetro, llenas de material filtrante correspondiente a grava y
moledura de vidrio, entre otros materiales, con un tubo en la mitad de
polietileno de alta densidad (HDPE – 90x8.2), ranurado para dar
acceso y conducción al gas, cubierto en el extremo superior por una
capa aislante en geomembrana y pasando a otra tubería continua que
al salir al exterior se conecta a una tubería adicional de canalización.

Sistema de Desgasificación Pasiva

Consiste en la conformación de una serie de filtros biológicos a través
de los cuales el gas es ligeramente descompuesto y vertido a la
atmósfera, claramente bajo condiciones no del todo seguras que hacen
necesario la implementación de medidas de seguridad para evitar
situaciones de explosión.

Criterios de Los presentados en el estudio.
Diseño:
Beneficio  Contaminación del aire.
Ambiental:  Generación de atmósferas explosivas.
 Livio de presiones en el relleno sanitario.
Ubicación y Estas actividades se desarrollarán una vez entre en funcionamiento el


Documento
General

Programa: CONSTRUCCIÓN DE SISTEMAS PARA EL MANEJOO
No ficha: 8 de 11
GASES
Tiempo de proyecto. Desde el primer día de operación deberán estar
medidas: implementadas y en estado operativos las chimeneas de la zona que se
encuentre en operación.

Monitoreo y  Volumen de gas colectado.
control  Composición de Biogás.
ambiental:
Responsable: El responsable de estas actividades será el operador del proyecto bajo
la supervisión de la interventoría ambiental y de la autoridad ambiental.

Cronograma Construcción de chimeneas: Antes de inicio de operaciones y se
desarrolla permanentemente durante la operación.

Monitoreo de Gases: Se realizara semestralmente la caracterización
del Biogás (CO – CH4 – CAUDAL – EXPLOSIVIDAD). Esta actividad se
relazará por medio de equipos portátiles para trabajo en campo.


Documento
General

Ficha PMA No 9 Señalización del proyecto y la obra.
Programa: SEÑALIZACIÓN DEL PROYECTO Y LA OBRA
No ficha: 9 de 11
Etapa: Construcción
Actividades Aislamiento y Señalización para la construcción del Relleno.
especificas:
Tipo de Prevención y control cuando apliquen según las actividades desarrolladas
medida en la etapa constructiva y operativa.

Objetivo: Controlar y Prevenir accidentes en el área de afectación.
Acciones a  Demarcación: Se debe instalar cinta de demarcación de mínimo 12 cm
seguir de ancho con franjas amarillas y negras de mínimo 10 cm de ancho
con una inclinación que oscile entre 30º y 45º en por lo menos dos
líneas horizontales o malla fina sintética que demarque todo el
perímetro del frente de trabajo. La cinta o la malla deberán apoyarse
sobre párales o señalizadores tubulares de 1.20 metros de alto como
mínimo y diámetro de 2 pulgadas, espaciados cada 3 a 5 metros. La
cinta o malla deberán permanecer perfectamente tensada y sin
dobleces durante el transcurso de las obras.

 Todos los elementos de señalización y de control de tráfico deberán
ser de materiales deformables y se deben mantener perfectamente
limpios y bien colocados.
 Instalar avisos informativos como “Paso de vehículos pesado”
Personal trabajando.

 La obra deberá estar programada de tal forma que se facilite el tránsito
peatonal de los operarios, definiendo senderos y/o caminos peatonales


Documento
General

No ficha: 9 de 11
de acuerdo con las obras estimadas. El ancho del sendero no debe ser
inferior a 1.0 metro. Por cada 60 metros de longitud debe tener por lo
menos 2 cruces. Debe instalarse señalización que indique la ubicación
de los senderos y cruces habilitados.
 Cuando se adelanten labores de excavación en el frente de obra se
debe aislar totalmente el área excavada (delimitar el área con cinta) y
fijar avisos preventivos e informativos que indiquen la labor que se
esta realizando. Para excavaciones con profundidades mayores a 50
cm, la obra debe contar con señales nocturnas reflectantes o
luminosas, tales como conos luminosos, flasches, licuadoras, flechas,
ojos de gato o algún dispositivo luminoso sobre los párales o
señalizadores tubulares, cinta reflectiva, canecas pintadas con pintura
reflectiva, etc.
 El campamento debe señalizarse en su totalidad con el fin de
establecer las diferentes áreas del mismo (como mínimo indicar zona
de oficinas, baños, zona de almacenamiento de residuos). El suelo
sobre el cual se instale el campamento deberá ser protegido de
cualquier tipo de contaminación y deberá recuperarse la zona en igual
o mejor estado del encontrado inicialmente.
 Para las zonas de almacenamiento temporal de materiales (Patios de
almacenamiento) debe mantenerse señalizada la entrada y salida de
vehículos de carga definiendo los sitios de transito de los mismos con
parales y cintas, señales informativas y señales preventivas. Los
materiales deben permanecer perfectamente acordonados, apilados y
cubiertos con lonas, plásticos o geotextiles, evitando la acción erosiva
del agua y el viento.
 Dentro del campamento se deben establecer las rutas de evacuación
para los eventos de emergencia.
 Se ubicará una valla fija para todo el contrato. Esta valla informativa
debe ser fácilmente visualizada por los trabajadores y la comunidad
vecina en general y no deben interferir con el flujo continúo de los
vehículos, ni con su visibilidad
Beneficio Evitar riesgos antrópicos.
Ambiental:
Evitar accidentes con usuarios del relleno sanitario o trabajadores de la
empresa operadora.

Ubicación y Sobre el área de afectación y durante la etapa de Construcción.
tiempo de
medidas:
Monitoreo y Se debe verificar la utilización de la señalización.
control


Documento
General

No ficha: 9 de 11
ambiental:
Responsable: Contratista de la etapa constructiva y operador del relleno sanitario.

Cronograma: Durante el tiempo de construcción cuando las medidas estipuladas
apliquen a las actividades constructivas desarrolladas.


Documento
General

Ficha PMA No 10 Higiene y seguridad industrial.

Programa: HIGIENE Y SEGURIDAD INDUSTRIAL No ficha: 10 de 11
Actividades Construcción de obras de Relleno Sanitario.
especificas:
Tipo de Prevención y control
medida
Objetivo: Controlar y prevenir riesgo de accidentes laborales dentro del proceso de
constructivo.
Acciones a Los trabajadores deberán:
seguir  Utilizar los implementos de protección personal como botas,
guantes, gafas y casco en las horas de trabajo.
PROTEJA SUS OJOS

Las esquirlas o piedras en los ojos causan
serias lesiones, use anteojos contra impactos o
monogafas cuando se presenten estos riegos

PROTEJA SU CABEZA ES POR SU
BIENESTAR

Los cascos protegen de golpes y pueden
salvar la vida.

UTILICE EN EL TRABAJO

CALZADO DE SEGURIDAD

Utilice en el trabajo calzado de seguridad.


Documento
General

El uso de los elementos de seguridad
es una necesidad y una obligación.

 En caso de una contingencia o accidente de trabajo estos deberán
estar asegurados al sistema de salud, y riesgos profesionales.

 Los equipos, herramientas y materiales estarán almacenados en el
área destinada para tal fin, de tal manera que no produzcan
riesgos para los trabajadores.

Herramientas

Guárdelas o colóquelas en lugares
seguros.
Al iniciar o finalizar el trabajo, revíselas
cuidadosamente, remplace las dañadas.
Úselas adecuadamente y de acuerdo al
trabajo que realice.
Manténgalas en perfecto estado y
siempre limpias.
Manejo de cargas

Para levantar una carga,
conozca su peso, no haga
esfuerzos en la espalda,
utilice flexión de piernas.
Ubique bien los pies y
agarre firmemente el objeto

Beneficio
Control.
ambiental
Ubicación y
tiempo de Durante la etapa de construcción.
medidas
Monitoreo y
Se debe verificar la utilización de los implementos de protección.
control
ambiental
Responsable
Contratistas y subcontratistas de la obra civil.
de la medida
Cronograma: Durante el tiempo de construcción.


Documento
General

Ficha PMA No 11 Gestión social y participación ciudadana

Programa: GESTION SOCIAL – PARTICIPACION No ficha: 11 de 11
CIUDADANA


Objetivo General Identificar los cambios socio-ambientales que se puedan
presentar en el proyecto que mejora y cambia el estilo de vida
identificando los impactos críticos del área de influencia para
establecer los lineamientos básicos para la implementación del
Plan de Gestión Social para el proyecto.

Objetivos  Realizar las actividades informativas, divulgativas, atención a
Específicos la comunidad, Sostenibilidad y/o Atención de Contingencias,
Programa de Capacitación de empleados contratados para el
proyecto y Programa de Generación de Empleo contando con
la respectiva aprobación de la Interventoría del contrato.
 Incentivar a la comunidad para que tenga un proceso de
asimilación del proyecto así como responder por los impactos
que las actividades constructivas puedan ocasionar entre la
población.
 Demostrar a la comunidad que el proyecto trae beneficios
ambientales al mejorar las condiciones actuales de operación
 Busca la participación ciudadana permitiendo que las obras
constructivas se adapten a las necesidades del sector
intervenido mejorando las condiciones ambientales con una
relación sostenible en coexistencia con el sector para mejorar
la calidad de vida de los habitantes, buscando generar sentido
de pertenencia y arraigo, bajo principios de convivencia,
solidaridad, respeto y ayuda, con miras a un desarrollo
sostenible y acorde con una visión futura del proyecto.
 Crear condiciones de acercamiento entre la comunidad, el
Contratista y la supervisión, para que la ejecución de cada
uno de los programas se lleve a cabo dentro de los mejores
términos y la gestión no sea frenada por posibles conflictos
con la comunidad y cuente con los canales de comunicación
adecuados para minimizar las afectaciones negativas hacia
los sectores intervenidos y a futuro generar en las personas
procesos de apropiación del proyecto para asegurar su
sostenibilidad futura con una legitimización del proceso de
construcción en los sectores cercanos al área de influencia.
 Brindar información clara, actualizada y se realizará un
proceso de sensibilización en procura de legitimar la presencia


Documento
General

del Contratista, generando un clima de apoyo mutuo y
confianza.
 Prevenir y controlar, compensar y restaurar, actividades de
seguimiento, información y divulgación.

Impactos a Mitigar:  Cambios en labores cotidianas de las comunidades aledañas
al sector.
 Inseguridad en la zona por las comunidades que se ven
atraídas por la generación de empleo.
 Desorientación y desinformación de la comunidad por la nueva
obra que se realiza.
 Quejas y reclamos que se van a generar por la desinformación
frente al proyecto.
Medidas de Manejo: El proyecto se fundamenta en tres etapas para tener una mejor
visión de las comunidades del área de influencia en los procesos
constructivos de la obra.

Diagnóstico: El objetivo fundamental de esta etapa
consiste en la actualización de la información contenida
dentro de los estudios realizados como línea base (base
de datos actualizada).
 Planeación: Esta actividad busca generar la programación
de actividades sociales fundamentadas en el diagnostico
elaborado por el grupo de gestión social. Hará referencia a
la forma como se va a desarrollar cada una de las
actividades que hacen parte del Plan de Gestión Social.
 Ejecución: Consiste en realizar las actividades
programadas para dar cumpliendo de esta forma con el
objetivo de la Gestión Social del proyecto.
Responsables:  Administrador de proyecto.
 Empresas consultoras del EIA.
 Promotores del proyecto (MPA)
Lista de formatos PROGRAMA DE INFORMACIÓN
usados para el
 Formato de Información a la comunidad.
desarrollo del
 Formato de Invitación a reuniones (convocatoria)
proyecto:
 Formato Listado de asistencia a reuniones y/o Talleres de
Sostenibilidad
 Formato de Acta de reunión y/o Talleres de Sostenibilidad.
 Formato Control Entrega de Volantes.

PROGRAMA DE DIVULGACIÓN DEL PROYECTO
 Formato Volantes de Información Ciudadana.
 Diapositivas talleres y audiencias.


Documento
General

PROGRAMA DE ATENCIÓN A LA COMUNIDAD
 Formato de Atención a la Comunidad
 Formato Acta de Compromisos.

PROGRAMA DE SOSTENIBILIDAD Y/O EDUCACIÓN
AMBIENTAL
 Aplican los mismos formatos para el programa de Información

PROGRAMA DE CAPACITACIÓN A PERSONAL EMPLEADO
PARA EL PROYECTO
 Aplican los mismos formatos del Programa de Información.

Antes y durante toda la etapa de construcción. En la etapa
operativa se establecerán periódicamente visitas al proyecto por
Cronograma: parte de personas interesadas en los detalles del proyecto. Estas
visitas y talleres guiados se desarrollaran con la colaboración de
la empresa operadora y previa programación de las actividades.

Lugar de Área de influencia directa, y las audiencias en el area de
Aplicación: influencia indirecta.

Seguimiento y Estará a cargo de Contratista de obra y consiste en el
Monitoreo: cumplimiento de este programa de manejo; supervisa la
interventoría ambiental. El componente de divulgación, audiencias
y capacitación será verificado por las autoridades competentes
según los procedimientos de aprobación y permisos ambientales.

Medidas  Reuniones informativas con la comunidad.
Participativas  Talleres de educación al personal que labora en el proyecto.
(Socialización):  Talleres con la comunidad de sostenibilidad del proyecto
 Oficina de atención a la comunidad, en el campamento del
contratista.
 Reuniones con la comunidad según sean programadas por los
contratistas y/o la Interventoría en el desarrollo del proyecto.


Documento
General

9.5 FICHAS PROCESO DE OPERACIÓN

Ficha PMA No 12 Control de emisiones atmosféricas y ruido.

Programa: CONTROL DE EMISIONES ATMOSFÉRICAS Y RUIDO No ficha: 1 de 5

Etapa: Operación
Justificación: Dentro del proceso de disposición de residuos sólidos, existen una serie
de actividades que dan como resultado la emisión de gases
contaminantes y material particulado, además de incrementos en los
niveles de presión sonora, que en forma progresiva pueden derivar en
situaciones de riesgo para los operadores, los habitantes y las áreas
circundantes de operación.

Objetivo (s):  Reducir las emisiones contaminantes y sonoras que alteren las
condiciones naturales existentes en la zona en la que se llevará a
cabo el proyecto.
 Eliminar la posibilidad de producción de olores por efecto de
inadecuado procesamiento y disposición de los residuos.
 Eliminar las quemas de residuos en los sitios de disposición final y
reducir su desarrollo en unidades familiares.
Actividades  Control de las emisiones gaseosas.
especificas:  Control de olores.
 Control de quemas.
 Control de vectores.
Tipo de medida Prevención y control.

Acciones a  Control de las emisiones gaseosas, de material particulado y sonoras
seguir por efecto de transporte, cargue y descargue de residuos.

Teniendo en cuenta que la operación de vehículos para el transporte y la
carga de residuos son fuentes semipermanentes de alteración de las
condiciones del aire, será necesario verificar el adecuado estado de
operación en lo que respecta a condiciones de combustión completa de
los motores, por lo cual antes de incorporar los vehículos al proceso,
estos deberán contar con certificaciones de adecuada operación.

Los vehículos no podrán presentar desajustes mecánicos y buenas
condiciones de balanceo y calibración de las llantas.

De llegar a emplear vehículos o maquinaria Diesel para las distintas
etapas del proyecto, se verificará la presencia de tubos de escape con
una altura mínima exigida.


Documento
General


 Control de Olores
En aquellas zonas en donde se llegue a presentar olores incluso después
de la cobertura y compactación de los residuos, se procederá a aplicar
soda cáustica, permanganato de potasio, cal viva o cualquier otro
compuesto que se encuentre en el mercado para el control de olores es
este tipo de infraestructura.

Al manipular cualquiera de estas sustancias es importante que se cuente
con las medidas de protección asociadas a guantes, caretas y
mascarillas, para evitar contacto con la piel o inhalación de estas
sustancias, ya que su aplicación debe realizarse al voleo sobre la zona
en la que se identifique la emisión del olor.

Se implementaran barreras naturales para controlar la dispersión de
olores y se cubrirán los residuos diariamente.

 Control de quemas y fuentes de generación de incendios.

Debido a las condiciones de operación del relleno, es claro que la quema
de residuos se encuentra totalmente prohibida, por lo cual el encargado
de la operación del proyecto recordará y evitará que los operarios lleven
a cabo estas prácticas.

Igualmente se tendrá especial cuidado con los predios vecinos, evitando
que personal asociado al proyecto de manejo de residuos lleve a cabo
quemas o que los vecinos lleven a cabo reducción de residuos mediante
estas técnicas.

También será de vital importancia el no fumar, en particular en
inmediaciones de las chimeneas de gases y de la planta de gases
próxima a la caseta de operación.

Ambiental:
 Producción y emisión de gases contaminantes
 Incremento en los niveles de presión sonora.
 Control de olores.
 Control de vectores.
 Generación de accidentes


Documento
General


Ubicación y Estas acciones se desarrollarán principalmente en el sitio de disposición
tiempo de final en las celdas y zonas que se encuentren operativas o en su defecto
medidas: haya sido cerradas en el último año.

Monitoreo y  Niveles de Presión Sonora registrados durante operación en relación
control con la norma vigente
ambiental:  Niveles de gases registrados por los equipos en el sitio de operación
 Volumen de gases generados.
 Indicadores de cobertura de residuos.
Responsable: El responsable de la implementación de la mejor alternativa, será la
empresa o entidad operadora del servicio de disposición final, en acuerdo
con los permisos y normativa ambiental.

Cronograma: La vida útil del proyecto. Desde inicio de operación y se incluyen la etapa
de cierre y clausura.


Documento
General

Ficha PMA No 13 Manejo de fauna y control de vectores.

Programa: MANEJO DE FAUNA Y CONTROL DE VECTORES No ficha: 2 de 5

Etapa: Operación
Justificación: Para las labores de adecuación del sitio de disposición que alojaran los
residuos finales se requiere de la utilización de maquinaria la cual
genera ruido y este afecta la fauna local, generando con ello
ahuyentamiento temporal de las especies.

La disposición de los residuos sólidos en proceso de descomposición
pueden generar poblaciones de insectos que en un momento dado se
convierten en vectores de enfermedades tanto para las plantas como
para los animales.

Objetivo (s): Definir las medidas de manejo que prevengan y mitiguen los posibles
impactos generados durante la construcción y la operación de proyecto.

Actividades  Manejo de fauna.
especificas:  Manejo de Vectores.
Tipo de medida Compensatoria, Preventiva y de control en la etapa operativa.

Acciones a Las estrategias a desarrollar estarán relacionadas en forma directa con
seguir la fauna identificada en cada sitio de disposición y con el posible
incremento de Insectos y roedores.

Las labores que deberán entonces ser desarrolladas en el área para
mitigar impactos relacionados con el ahuyentamiento de especies de
fauna silvestre y con la presencia posible de vectores son los siguientes:

Fauna:

 Se debe realziar el inventario de fuana de la zona para determinar la
línea base.
 Se recomienda que la maquinaría utilizada posea silenciadores en
los exóstos para mitigar en lo posible el ruido emitido durante las
labores de adecuación y operación

Vectores:

 Aplicar una capa de cal sobre los residuos sólidos orgánicos
dispuestos en el relleno sanitario.
 Inmediatamente después de aplicada la cal se debe cubrir todo con
una capa de 0.10 a 0.3 m., de material de cobertura y compactar.
 No se deben dejar residuos sólidos expuestos para evitar que los


Documento
General

Programa: MANEJO DE FAUNA Y CONTROL DE VECTORES No ficha: 2 de 5

insectos tengan medios de cultivo donde propagarse, con esto
también se minimizan los olores y la presencia de perros, cerdos u
otros animales.
 La presencia de vectores es un indicador de mala operación del
relleno sanitario.
 Se debe evitar la fumigación con insecticidas y rodenticidas, ya que
esto lo que genera a largo plazo es resistencia a los plaguicidas.
 Al inicio de la operación se deben desojar los animales que
permanecen en el sitio como perros, cerdos y otros.
 Se establecerá en todo caso un programa de fumigación y control de
vectores con una periodicidad mensual o bimensual según las
necesidades operativas que se identifiquen en campo.
Beneficio Manejo del Ahuyentamiento de fauna silvestre y Control de vectores.
Ambiental:
Ubicación y Relleno sanitario.
tiempo de
medidas: La revegetalización se debe realizar una vez se inicie la operación y se
tengan definidas y conformados los niveles finales de los residuos, las
diferentes áreas de disposición de material de cobertura y las áreas que
se utilizaran para la disposición de los residuos sólidos.

El control de vectores se iniciará desde el primer día de la operación del
relleno sanitario y finalizará cuando se termine la vida útil del proyecto.

Monitoreo y  Número de árboles presentes en los límites del lote comparados con
control el inventario realizado durante el PMA.
ambiental:  Instalación de silenciadores a la maquinaria
 Presencia o ausencia de vectores.
 Plan de control de vectores.
 Revisión visual de la zona.
Responsable: Operador del relleno sanitario – Director del relleno sanitario

Cronograma: Dependerá de los criterios operacionales aprobados y de las
necesidades identificadas en obra.


Documento
General

Ficha PMA No 14 Plan de operación y secuencia de llenado.

Programa: PLAN DE OPERACIÓN Y SECUENCIA DE LLENADO No ficha: 3 de 5

Etapa: Operación
Justificación:  El correcto manejo de los residuos sólidos afecta
significativamente el bienestar y la salud de la población. Los
riesgos de contraer enfermedades o de producir impactos
ambientales adversos varían considerablemente en cada una
de las etapas por las que atraviesan los residuos sólidos. La
generación y almacenamiento de residuos sólidos en el hogar
puede acarrear la proliferación de vectores y microorganismos
patógenos, así como olores desagradables.
 El almacenamiento o disposición inadecuada de residuos
sólidos en la vía pública o espacios públicos perjudica la
imagen visual del área y propicia la reproducción de moscas,
cucarachas y otros vectores que transmiten enfermedades
infecciosas o causan molestias.
 El transporte inadecuado de los residuos sólidos se puede
convertir en un medio de dispersión de las basuras por las
diferentes vías y eventualmente podría causar accidentes
ocupacionales.
 La disposición no controlada de residuos sólidos contamina el
suelo, agua subterránea y la atmósfera del sector destinado, y
compromete directamente la salud de los operadores de los
residuos sólidos, además de afectar a la población aledaña.
Objetivo (s):  Definir los procedimientos de carga y transporte entre el sitio de
disposición final y la estación de transferencia.
 Definir los procedimientos operativos estipulados en el manual
de operación del relleno sanitario.
Actividades  Secuencia de Llenado del Relleno.
especificas:  Continuidad en los diseños planteados.
 Secuencias y controles topográficos según diseños aprobados.
 Adecuada programación de celdas y vasos de disposición
según los tiempos y vida útil estipulados en los diseños
detallados del proyecto.
 Demarcación de celdas diarias para la disposición de residuos.
 Programación de operadores y maquinaria necesaria según los
volúmenes o flujos de residuos desde la estación de
transferencia y/o distritos hacia el relleno sanitario.
Tipo de medida Las medidas son para el manejo de áreas con restricciones y serán
de carácter preventivo, de control y de mitigación.

Acciones a seguir Las condiciones de operación en la conformación de un relleno


Documento
General


sanitario favorecen la organización en la disposición de residuos
sólidos.

Las principales operaciones que se deberán realizar en los rellenos
sanitarios y para las cuales se definirán medidas de manejo
puntual y detalladas serán:

 Recepción de los residuos sólidos
 Formación de una celda diaria con los residuos
 Compactación de la celda
 Recubrimiento
 Compactación de la celda

Requisitos mínimos para la operación

Como parte de las medidas ambientales que garantizarán el buen
manejo de los residuos sólidos, se define la siguiente
infraestructura como requisitos mínimos de operación para el
relleno sanitario:

Serán de material afirmado y debe permitir el tránsito
de los vehículos con comodidad hasta el lugar donde
se construyen las celdas para los residuos sólidos. El
Vía de Acceso
trazo de la vía de acceso debe estar claramente
señalado de tal manera que las personas y vehículos
de recolección transiten por los lugares que les
corresponde.
Es recomendable construir una caseta con diversos
Caseta ambientes para el almacenamiento de las
herramientas, uniformes y equipos de seguridad en el
trabajo; para los servicios de higiene personal.
El cerco perimétrico sirve de cortina de aislamiento
Barrera Perimetral visual del área de operaciones y delimitación del
Relleno Sanitario para evitar el ingreso de personas
ajenas al proyecto.
Canal perimetral de Importante para evitar que el agua superficial penetre
drenaje de aguas de en el Relleno Sanitario. El canal debe tener una
escorrentía sección uniforme.

Los residuos sólidos que se van depositando en el
Relleno Sanitario producen lixiviados. A fin de evitar
Red de drenaje de
que estos líquidos contaminen el agua subterránea o
lixiviados
afloren a la superficie del Relleno Sanitario es
necesario drenarlos por medio de canales. Los
canales o drenes se deberán construir en la base del


Documento
General


Relleno Sanitario en espina de pescado, de tal
manera que capten la mayoría de los lixiviados.
Es necesario impermeabilizar la base del Relleno
Impermeabilización Sanitario a fin de evitar que los lixiviados contaminen
del suelo las aguas subterráneas. La impermeabilización se
debe realizar con GEOMEMBRANA HDPE del calibre
indicado y optimo según diseños aprobados.
Chimenea para la Los gases generados deben ser controlados. De lo
evacuación de contrario, estos gases pueden originar problemas
gases como incendios en el Relleno Sanitario.

Medidas de Manejo a implementar en la Recepción de los
Residuos Sólidos

Como parte de la recepción de los residuos sólidos y durante todo
el transcurso de la operación, el personal involucrado en su manejo
será fundamental y por lo tanto dentro del control ambiental que el
operador deberá realizar en el área de los trabajos se debe
garantizar:

 El diseño ergonómico del ambiente y de las tareas. Se tendrán
en cuenta las relaciones mutuas de los componentes del
sistema hombre-máquina. Se aprovecharán las capacidades y
habilidades del elemento humano, sin olvidar sus limitaciones
físicas y psicológicas.
 La adecuación del sitio de trabajo para proporcionar un
ambiente seguro y cómodo, de manera que constituya un lugar
deseable, en donde se encuentren satisfacciones personales.
La adopción de mecanismos para cumplir satisfactoriamente un
programa de mantenimiento rutinario y de mantenimiento
preventivo.
 La selección de los elementos de protección personal más
adecuados, cómodos y confiables, cuando lleguen a ser
necesarios para la defensa de la integridad física del personal.
 Como complemento, deberá prestarse mucha atención a la
supervisión de los trabajadores mediante la realización de
frecuentes visitas de inspección a los sitios de trabajo para
descubrir y corregir las condiciones y las prácticas inseguras.

Durante la Recepción:


Documento
General


 Control de la entrada de los vehículos transportadores de
residuos, definiendo volumen de carga, origen, clasificación.
Deberá diligenciarse una planilla que servirá para llevar la
bitácora de operación del relleno.
 Una vez definida la selección los materiales serán trasladados
el material especial o peligroso se dispondrá en la celda de
residuos peligrosos si la hay, pero no se mezclará con las
basuras ya que tendrá un manejo especial. Finalmente las
basuras se dispondrán en las áreas previstas.
 Se identificaran los vehículos y rutas que lleven residuos
sospechosos al relleno sanitario o en su defecto residuos no
autorizados. El operador del relleno informara de estas
novedades a la autoridad correspondiente.

Disposición de los materiales

 Residuos Peligrosos RESPEL

Los residuos sólidos que se producen en los establecimientos de
salud, veterinarias, salas de tatuajes, etc., se pueden disponer
mediante técnicas de confinamiento basadas en los mismos
principios que rigen los rellenos sanitarios comunes. Sin embargo,
su manejo y tratamiento requiere un cuidado especial. Las jeringas,
vidrio de análisis clínicos, vendajes, etc. deben recibir un manejo
particular desde el momento en que se usan hasta su disposición
final.

Los residuos peligrosos de los establecimientos de salud se
recomiendan ser almacenados en la misma fuente que los
produce, en recipientes especiales y separados del resto de
residuos comunes. Los otros residuos comunes, como los
desechos de las oficinas administrativas o restos que dejan las
visitas se pueden juntar con los residuos comunes. Los residuos
sólidos infecciosos y peligrosos se deben recolectar evitando
romper o dañar los empaques para evitar que estos se mezclen
con los residuos comunes o se dispersen en el ambiente. Sin
embargo se ha considerado que si este proceso no llega a darse
en la fuente estos residuos podrán ser llevados a las áreas de
relleno.

Una vez recibidos en los sitios de relleno sanitario, deberán ser
dispuestos en la celda de disposición desde que sea autorizado


Documento
General


por la entidad respectiva. Se aclara que en este relleno sanitario
nos e permite el ingreso de residuos peligrosos o similares.

Formación de celdas diarias.

 De acuerdo con la cantidad y tipo de materiales a disponer en
el relleno en la celda final de almacenamiento, se deberá
periódicamente controlar la utilización exclusiva de las áreas
previstas, evitando el esparcimiento de residuos en el resto del
área de la celda.
 Las celdas deberán ser llenadas en forma ordenada y de
acuerdo con el modelo de llenado.

Compactación de los residuos.

 Estos residuos deberán ser compactados previo a su
cubrimiento con material de excavación.
 La compactación se realiza con el fin de disminuir en lo posible
los espacios vacíos dejados
 La compactación se realizara mediante el paso del buldózer
como mínimo 5 veces.

Recubrimiento de los Residuos Dispuestos

 Una vez llevado a cabo la compactación de los residuos
dispuestos se tenderá el material sobrante de la excavación.
 El material deberá estar libre de materiales orgánicos, como
material vegetal que se hubiera podido generar durante el
tiempo de apilamiento.
 El material deberá esparcirse en lo posible seco o con un muy
bajo porcentaje de humedad.

Compactación del Material Sobrante de excavación

 Se deberá llevar acabo compactaciones secuenciales en capas
de 30 cm.
 Como mínimo el buldózer deberá pasar 5 - 6 veces.
 Se deberá garantizar una compactación mínima del 85%.
 Para mejorar los índices de compactación de deberá emplear
una compactadora especial para rellenos sanitarios tipo pata de


Documento
General


cabra según se ilustra en el manual de operaciones. Con esta
máquina se alcanzaran niveles de compactación superiores al
100%.

Circulación vehículos
Para la operación se adecuará una vía de acceso.

Fase de Llenado

Para la disposición de los materiales, deberá conservarse una
secuencia de llenado, de modo tal que permita controlar la
capacidad de las celdas y el manejo de flujos derivados de su
degradación.

La secuencia de llenado planteada en el proyecto es por niveles,
siendo el nivel 1 el primero en ser utilizado.

El llenado requerirá de los siguientes pasos:

 Apilamiento del material, el cual no podrá exceder los 30 cm.
 Compactación del material apilado.
 Tendido de material de excavación para su cubrimiento.
 Compactación del material de excavación.

Medidas de SEGURIDAD para el Personal a tener en cuenta en
la operación:
El personal vinculado directamente con el manejo y tratamiento de
los residuos sólidos está expuesto a una serie de enfermedades y
accidentes ocupacionales. Por tal motivo, este personal debe
disponer de un equipo mínimo compuesto por lo siguiente:
 uniforme completo
 botas
 guantes
 mascarilla
 gorro o protector de la cabeza.

El accidente o enfermedad ocupacional ocurre por dos grandes
motivos:


Documento
General


 Diseño o uso inadecuado de las herramientas y equipo de
trabajo;
 Falta o no uso de los equipos de higiene y seguridad.

A continuación se describen las situaciones más comunes, a fin de
que el trabajador del relleno sanitario tome las provisiones del
caso.

Diseño o uso inadecuado de las herramientas y equipo de
trabajo

 Recipientes excesivamente voluminosos o pesados para el
esfuerzo humano promedio.
 Mala posición al levantar recipientes (la fuerza la soporta la
columna flexionada, en vez de los músculos de las
extremidades trabajando con la columna en posición recta).
 Lesión por falta de destreza o descuido al manipular picos,
lampas o trinches.

Falta o no uso de los equipos de higiene y seguridad

 No se usa la mascarilla; se inhalan olores, gases y partículas
que pueden causar malestar y enfermedades.
 No se usan los guantes; se pincha o corta las manos con
objetos punzo-cortantes (riesgo de tétano, heridas infecciosas,
etc.).
 No se usan botas.
 No se usa el uniforme de trabajo; se contaminan brazos y
piernas y eventualmente la ropa de uso cotidiano
 No se protege el cabello y cabeza; se contamina el cuero
cabelludo; el sol tiende a irritar al trabajador y al rascarse la
cabeza se corre el riesgo de dañar o infectar el cuero cabelludo
o cuello.
Beneficio Manejar:
Ambiental:
 Generación de incomodidades a los pobladores cercanos.
 Obstrucción de vías de carácter intermunicipal.
 Generación de áreas potenciales de sufrir proceso de
inestabilidad.


Documento
General



Adecuada operación del relleno acorde con los diseños.

Garantizar sitio de disposición final para los residuos de la
MPA.
 Cierre de sitios inadecuadamente construidos para desarrollar
la actividad de manejo de residuos bajo la técnica de
disposición final.
Ubicación y tiempo Las medidas generales como especificas que deben aplicar en el
de medidas: relleno Sanitario

Monitoreo y  Obstrucción del trafico en vías intermunicipales.
control ambiental:  Obstrucción del trafico en vías internas
 Generación de incomodidades a pobladores aledaños.
 Generación de procesos de remoción como hundimientos
 Disponibilidad del 100% del tiempo para la recepción de los
residuos sólidos.
 Tiempo de espera de vehículos de recolección y/o madrinas
provenientes de la estación de transferencia.
 Indicadores de seguimiento del proyecto vs diseños planteados
Responsable: El responsable de seguir el proceso de operación y la
implementación de las medidas propuestas será el operador del
relleno, quien deberá verificar su cumplimiento y funcionalidad y
establecer nuevas medidas en caso de ser requeridas párale
control de posibles afectaciones.

Cronograma: Etapa de Operación del Proyecto (vida útil)


Documento
General

Ficha PMA No 15 Mantenimiento de áreas de operación.

Programa: MANTENIMIENTO DE ÁREAS DE OPERACIÓN No ficha: 4 de 5

Etapa: Operación
Justificación: La eficiencia de la gestión de residuos debe incluir como parte de la
mitigación de los impactos un apropiado mantenimiento de las áreas
tanto internas como externas que minimicen impactos adversos
generados por el proyecto.

Objetivo (s):  Contar con un procedimiento de mantenimiento de las áreas internas
como de las áreas externas del proyecto
 Minimizar los impactos adversos derivados de la operación del
relleno (principalmente en aspectos paisajísticos).
Actividades  Mantenimiento del sitio de operación.
especificas:  Limpieza de la zona.
 Mejora de imagen del proyecto.
Tipo de medida Prevención y control

Acciones a Mantenimiento de accesos
seguir
Los accesos al sitio de disposición de residuos deberán estar
perfectamente mantenidos tanto en su estabilidad como en su limpieza.
En este tipo de proyectos, frecuentemente se percibe la cercanía al sitio
de disposición, porque algunos cientos de metros antes de arribar se
empieza a encontrar residuos tirados ya sean empacados o no. Es así
como es necesario empezar por mantener la vía de acceso debidamente
aseada y libre de evidencias de residuos. Esto ayudará a minimizar
impactos paisajísticos desagradables y por otra parte minimizará la
generación de expectativas de los pobladores cercanos al sitio de
disposición, especialmente debido a la prevención que genera el
desarrollo de este tipo de proyectos.
Para esto se identificaran los vehículos que no se encuentren adecuados
para el transporte de residuos y se procederá a informar a los
respectivos propietarios y en su defecto a las autoridades competentes.

Áreas de Operación

No deben quedar bolsas de residuos pendientes de disposición.
Diariamente y después de la actividad, en el sitio de recepción se
deberán recoger todos los residuos y deberán dejarse en estado de
limpieza para contar al otro día con un sitio de trabajo apropiadas para
los trabajadores.


Documento
General

Programa: MANTENIMIENTO DE ÁREAS DE OPERACIÓN No ficha: 4 de 5

En cuanto a la infraestructura hidráulica (canales, cunetas, descoles)
deberán permanecer perfectamente libres de residuos evitando así el
arrastre hacia la red de drenaje y evitando de este modo la colmatación
del tratamiento de aguas residuales planteado para el proyecto. El
mantenimiento de estas áreas coadyuvará a la disminución de riesgos
por lluvias torrenciales que puedan afectar el normal funcionamiento de
las celdas de disposición final en épocas de lluvias.

Se deberá vigilar el estado de geotextiles y materiales de recubrimiento
de tal manera que se garantice su adecuado funcionamiento. Se
establecerá con el instalador de estas membranas el cronograma de
vigilancia y mantenimiento preventivo de las mismas para garantizar su
durabilidad y eficiencia.

Se deberá establecer un cronograma detallado de las actividades de
mantenimiento de las áreas tanto internas como externas, se sugiere
que como mínimo se lleven a cabo una vez a la semana y según los
requerimientos operativos en obra.

Ambiental:
 Impacto paisajístico por falta de mantenimiento de las instalaciones.
 Generación de expectativas ante evidencias de residuos en los
alrededores del relleno sanitario.
 Imagen del proyecto.
Ubicación y Instalaciones interiores del Relleno Sanitario.
tiempo de
medidas: Inspección visual en la vía de acceso.

Inspección de vehículos en plataforma de ingreso o caseta de control.

Monitoreo y  Estado de limpieza de las áreas de operación
control  Número de mantenimiento preventivos de la planta de lixiviados
ambiental: sobre el total programado al año
Responsable: Empresa de servicios públicos, operadora del relleno Sanitario.

Cronograma Vida útil del proyecto, durante toda la etapa operativa.


Documento
General

Ficha PMA No 16 Educación para el manejo integral de residuos sólidos.

Programa: EDUCACIÓN PARA EL MANEJO INTEGRAL DE RESIDUOS No ficha: 5 de 5

Etapa: Operación
Justificación: Un apropiado manejo de residuos sólidos se inicia con una fase de educación
ambiental dirigida a Recolectores y Operadores del relleno sanitario.

Objetivo (s):  Presentar las herramientas necesarias para la implementación del Programa
de educación Ambiental dirigidas a operadores del sistema
 Presentar los contenidos básicos a ser desarrollados como punto de partida
para el programa .
Actividades Educación.
especificas:
Promoción de actividades seguras.

Tipo de Prevención
medida
Acciones a Una vez se defina la figura administrativa mediante la cual funcionará la
seguir operación de disposición de residuos sólidos, se establecerán niveles
educativos de acuerdo a la función de cada uno de los participantes. El
Programa educativo estará directamente relacionado con el tipo de función a
desarrollar. Se debe resaltar que en la fase inductiva todo funcionario será
instruido a nivel general sobre el funcionamiento del proyecto y en detalle según
sean sus funciones.

Los cursos a desarrollar inicialmente contaran con módulos dependiendo la
población objeto del curso correspondiente así:

EDUCACION AMBIENTAL AL NIVEL DIRECTIVO Y ADMINISTRATIVO

En el nivel administrativo y directivo del proyecto, se requiere una completa
formación ambiental tanto desde la concepción del proyecto, el desarrollo del
Plan de manejo Ambiental en sus diversos componentes, el Plan de
Contingencia, hasta finalmente el plan de cerramiento y abandono.

Las unidades de trabajo en este nivel son:

Unidad No,1 Sensibilización


Documento
General


Unidad No.2 Reconocimiento del entorno Físico – biótico

Unidad No.3 El Estudio de Impacto Ambiental

Unidad No.4 Filosofía del Plan de manejo Ambiental

Unidad No.5 Manejo Ambiental durante construcción

Unidad No.6 Manejo Ambiental durante operación

Unidad No.7 Actividades de gestión Ambiental

Unidad No.8 Actividades de agestión Social

Unidad No.9 Plan de seguimiento y Monitoreo

Unidad No.10 Plan de Contingencia

Unidad No.11 Plan de Abandono.

EDUCACION AMBIENTAL A CONTRATISTAS

El logro del objetivo a nivel de educación ambiental requiere de una gestión
sistémica con objetivos específicos, metodología, recursos, tiempo y lugares.

El proyecto de educación Ambiental hacia contratistas de obra propuesto
contiene al menos las siguientes Unidades:

Unidad No,1 Sensibilización

Unidad No.2 Reconocimiento del entorno Físico – biótico

Unidad No.3 Manejo de campamentos

Unidad No.4 Remoción de vegetación, descapote y disposición final de
escombros.

Unidad No. 5 Manejo de movimientos de tierra y excavaciones

Unidad No.6 Manejo de cargue y transporte de materiales de construcción.

Unidad No.7 Manejo de aguas superficiales y subterráneas

Unidad No. 8Construcción de accesos y vías internas


Documento
General


Unidad No.9 Construcción de sistemas para el manejo de lixiviados

Unidad No.10 Manejo de las condiciones de estabilidad

Unidad No. 11 Construcción de sistemas para el manejo de gases

Unidad No. 12 Diseño paisajístico.

El inicio de la capacitación mediante la unidad de sensibilización, tiene por
objetivo de despertar en el contratista el interés por el conocimiento, manejo y
conservación del entorno Natural donde se implementará el proyecto como
herramienta fundamental para el desarrollo armónico entre el desarrollo del
proyecto y el medio Ambiente Natural. Todos los contratistas de la obra incluirán
dentro de sus compromisos de trabajo, la adopción de las actividades
estipuladas en el EIA y PMA del proyecto.

La sensibilización ambiental deberá contar entonces con una orientación clara
hacia la formación de valores ambientales, elemento fundamental en el
desarrollo de cualquier actividad a este nivel.

Se deberá profundizar en el reconocimiento que el Medio Ambiente en el sentido
que este se encuentra constituido por elementos físicos, bióticos y su relación
con el hombre como factor de intervención la cual puede ser benéfica o adversa.

Las demás unidades dependerán de los manejos propuestos en cada ficha de
manejo y las cuales serán de pleno conocimiento de los Contratistas de obra
para un desarrollo apropiado de sus trabajos.
La evaluación de la capacitación dictada y del proceso que se pretende
desarrollar parte de estrategias como: Auto evaluación, puesta en común de
conceptos y evaluación conjunta. Al tratarse de un contenido con énfasis en
valores, se tiene gran dificultad en medir el logro de los objetivos, posiblemente
la forma más adecuada es ver el resultado del proceso en términos concretos
es decir en términos de comportamiento del personal que estará al frente de las
obras del relleno sanitario.

Sin embargo se sugieren formas de evaluación concretas para esta unidad
como la consulta a través de test con preguntas abiertas encaminadas a
establecer el grado de aceptación de la actividad, sugerencias para la
continuación del proyecto de educación y una autoevaluación en cuanto a los
aportes personales que se recibieron. También, los participantes en la
instrucción deberán demostrar al final de esta unidad que se entienden que se
encuentran en un medio sensible y que el comportamiento de cada persona
dentro del trabajo a realizarse es fundamental para su conservación.


Documento
General


EDUCACION AMBIENTAL A SEGREGADORES Y OPERARIOS DEL
RELLENO.

Para el logro de los objetivos propuestos en la ejecución de talleres de
capacitación a los participantes en el proyecto, se considera necesario realizar
un programa de educación ambiental para los segregadores.

El programa de educación ambiental deberá estar dividido en varios módulos o
unidades que pueden desarrollarse de a cuerdo al cronograma aquí presentado:
Este temario es común a todos los niveles de la educación propuesta.

Unidad No. 1. Descripción del Medio Ambiente

 Importancia para la supervivencia de la especie humana.
 La actividad humana y sus efectos.
 El carácter social del medio ambiente.
 La necesidad de fomentar valores ambientales y del cuidado iniciando con
una apropiada disposición de residuos.

Unidad No. 2. Relación hombre – entorno.

 La contaminación ambiental, causas consecuencias y alternativas de
solución.
 Tratamiento de la basura y procesos de reciclaje
 Manejo y preservación de fuentes de agua.

Unidad No. 3 Descripción del proyecto

 Características y cronograma para el desarrollo del proyecto.

Unidad No. 4 Manejo Ambiental para la Operación del proyecto

 Manejo de cargue y transporte de residuos
 Control de tránsito y señalización
 Control de residuos, descargue y clasificación
 Manejo de Compostaje
 Manejo de disposición de residuos especiales
 Control de emisiones atmosféricas y ruido
 Manejo de fauna y control de vectores
 Plan de operación y secuencia de llenado


Documento
General


 Mantenimiento de áreas de operación.
Unidad No. 5 Gestión Ambiental

 Control de sobrecargas del terreno.
 Control de procesos de remoción relacionados con la disposición de
residuos.
 Almacenamiento temporal de residuos.

Unidad No. 6 Plan de contingencia

 Mecanismo Estratégico
 Mecanismo operativo
 Mecanismo Informativo.

EDUCACION AMBIENTAL A LA COMUNIDAD

La educación a la comunidad será la base para la separación en la fuente de los
residuos. A nivel de la cabecera municipal y de la población usuaria, se debe
realizar una capacitación en los procesos de reciclaje que inicia desde la
separación hasta la correcta entrega de los residuos ya sea a los segregadores
autorizados como a los recolectores correspondientes.

Este proceso de capacitación podrá dictarse en talleres acompañado de folletos,
cartillas y afiches que permitan que la información llegue a los diferentes
sectores de la población usuaria. Se dictará al menos dos talleres que oriente a
la comunidad sobre el apropiado manejo de los residuos Sólidos.

Cada taller llevará principalmente la siguiente secuencia:

 Sensibilización ambiental
 Sensibilización frente a la problemática de las basuras
 Que se puede hacer frente a esta problemática
 Derechos de los usuarios
 Deberes de los usuario
 Separación de residuos en la fuente
 Empaque de residuos especiales.
 Frecuencia de recogida de los residuos y horarios de sacada.

Dentro del plan de gestión social establecido la comunidad podrá participar
además de esta etapa de educación e información en


Documento
General


 Programa de participación social
 Programa de comunicación con la comunidad
 Programa de información
 Información sobre el proceso para el cobro de tarifas
 Establecimiento de veeduría ciudadana

PROGRAMACIÓN DE CAPACITACION SEGÚN GRUPOS DE TRABAJO

PLAN DE MANEJO AMBIENTAL

Capacitación

Educación desarrollo del Plan de seguimiento y monitoreo
Educación en la Gestión Ambiental del proyecto

Educación en Las actividades de cerramiento
Educación en Actividades de gestión social
Educación en la construcción del proyecto

Educación en la Operación del Proyecto

Educación en Plan de Contingencia
Descripción del proyecto

Personal Participante

Nivel Administrativo x x x x x x x x

Constructor del Proyecto x x x x x x x x

Segregadores x x x x

Recolectores de residuos X x X

Operadores del relleno x x x x x x x

Comunidad usuaria X x x

Ambiental:
Posibles impactos por desconocimiento del manejo ambiental por parte de


Documento
General


contratistas y operadores del sistema.

Vinculación de la comunidad cercana a los procesos del proyecto.

Ubicación y Las medidas de manejo aquí propuestas deberán ser desarrolladas en la Planta
tiempo de y en las afueras del relleno.
medidas:
Monitoreo y  Número de cursos desarrollados Frente al número de cursos programados
control  Número de asistentes a las capacitaciones Frente a número de personas
ambiental: inicialmente programadas
Responsable: Empresa de servicios operadora del relleno y la MPA

Cronograma:  Durante toda la etapa operativa y de construcción.


Documento
General

9.7 FICHAS ETAPA DE CIERRE Y CLAUSURA

Ficha PMA No 17 Cierre de ingreso de residuos y personal.

Programa: CIERRE DE INGRESO DE RESIDUOS Y PERSONAL No ficha: 1 de 3

Etapa: Cierre, clausura y postclausura

Actividades Cierre de ingreso de residuos a zonas determinadas, restricción de acceso
especificas: de personal no autorizado, confinamiento de residuos.

Tipo de Control una vez se ha cumplido la vida util de cada etapa o zona
medida operativa.

Objetivo: Evitar el ingreso de residuos a zonas sin capacidad, control del acceso del
personal no autorizado.

Acciones a  Se identificaran las zonas que han llegado al nivel máximo de
seguir disposición.

 Se adecuaran la señalización para que los usuarios del servicio no
dispongan residuos en esta zona .

 Se controlara el tráfico de personal y vehículos a esta zona.

 Se plasmara en informes el día y hora del ingreso del último vehículo
con el ánimo de llevar el control de los volúmenes realmente
dispuestos en cada una de las zonas.

Beneficio Control de estabilidad e indicadores operativos
Ambiental:
Evitar accidentes con usuarios del relleno sanitario o trabajadores de la
empresa operadora.

Ubicación y Una vez se termine la vida útil de cada zona según los niveles
tiempo de topográficos se los planos actualizados de cada zona operada.
medidas:

Monitoreo y Control visual – control topográfico
control
ambiental:

Responsable: Operador del relleno – Titular del proyecto.

Cronograma: Cada vez que se termine la vida útil de cada una de las zonas
proyectadas en el etapa de diseños.


Documento
General

Ficha PMA No 18 Manejo de coberturas finales.

Programa: MANEJO DE COBERTURAS FINALES No ficha: 2 de 3


Justificación:  Es necesario que una vez se termine la vida útil de cada una de
las zonas operadas para el proyecto, se establezcan las
medidas que garanticen el adecuado confinamiento de llos
residuos sólidos en las zonas destinadas para este propósito.

 Una adecuado aislamiento de los residuos, garantizan la no
afectación visual de la zona, evita la propagación de olores y la
aparición de posibles vectores.

Objetivo (s):  Definir el mecanismo para desarrollar la cobertura final de las
zonas de disposición una vez se ha terminado su vida útil.

 Control de la calidad de las obra de cierre y clausura.

 Control de aguas lluvias que pueden ingresar al predio.

Actividades  Continuidad en los diseños planteados.
especificas:
 Secuencias y controles topográficos según diseños aprobados.

 Control de la estabilidad de la zona de disposición.

 Control de lixiviados al interior de la zona de disposición.

Tipo de medida Las medidas son para el manejo de áreas cerradas y serán de
carácter preventivo, de control y de mitigación.

Acciones a seguir  Una vez se ha cerrado o llegado al nivel máximo de disposición
los residuos deberán ser compactados previo a su cubrimiento
con material de excavación.

 La compactación se realiza con el fin de disminuir en lo posible
los espacios vacíos dejados.

 La compactación se realizara mediante el paso del buldócer o
equipo de compactación como mínimo 5 veces.

 Se procede a adicionar una capa de 1 metro de material de
cobertura definitiva.

 Se procede con la siembra de especies que se puedan generar


Documento
General

Programa: MANEJO DE COBERTURAS FINALES No ficha: 2 de 3

en la zona.

Beneficio Manejar:
Ambiental:
 Generación de incomodidades a los pobladores cercanos.

 Generación de áreas potenciales de sufrir proceso de
inestabilidad.

 Adecuada operación del relleno acorde con los diseños.

 Garantizar sitio de disposición final para los residuos de la
MPA.

 Garantizar estabilidad de los residuos dispuestos.

 Control en la generación de lixiviado y manejo del biogás.

Ubicación y tiempo Las medidas generales como especificas que deben aplicar en el
de medidas: relleno Sanitario

Monitoreo y  Generación de procesos de remoción como hundimientos
control ambiental:
 Control de la generación e lixiviados de cada una de las zonas.

 Indicadores de seguimiento del proyecto vs diseños planteados

Responsable: Operador del relleno – Titular del proyecto

Cronograma: Una vez se termine la vida útil de cada zona según diseño
presentado.


Documento
General

Ficha PMA No 19 Seguimiento ambiental del proceso y estabilidad de la obra.

Programa: Seguimiento ambiental del proceso y estabilidad
No ficha: 3 de 3
de la obra


Justificación: Una vez se cierran las zonas donde se han dispuesto los residuos sólidos
durante un periodo de tiempo por medio de los proceso de transformación
anaerobia se continúan produciendo gases y lixiviados que deben ser
manejados y controlados. Así mismo en este proceso las zonas de
disposición tienen a bajar su volumen por la descomposición de estos
residuos.

Objetivo (s): Plantearlas medidas para monitorear y llevar el control del
comportamiento de la masa de residuos una vez que sea cerrado cada
una de las zonas de disposición.

Actividades  Monitoreo del control de lixiviados, su composición y volumen.
especificas:
 Caracterización anual de lixiviados.

 Seguimiento de asentamientos y grietas en la masa de residuos.

 Monitoreo y control de la generación y composición de Biogás.

 Revisión de conducciones de lixiviados y redes de conducción.

 Recirculación de lixiviados en zonas cerradas.

Tipo de Las medidas a aplicar serán de tipo preventivo y control del proceso.
medida

Acciones a  Monitoreo de parámetros fisicoquímicos de los lixiviados y control de
seguir su evolución en el tiempo.

 Monitoreo de control del volumen de los lixiviados generados.

 Medición del caudal de Biogás, índices de explosividad, composición
del biogás.

 Medición de volumen de asentamientos en el tiempo.

Beneficio  Conocimiento del proceso de descomposición de los residuos.
Ambiental:
 Control de las características de los subproductos del proceso.


Documento
General

Programa: Seguimiento ambiental del proceso y estabilidad
No ficha: 3 de 3
de la obra

 Control de la estabilidad de la obra.

Ubicación y Durante el proceso de cierre, clausura y postclausura del proyecto
tiempo de durante un tiempo de 10 a 15 años según la evolución del proceso en
medidas: cada una de las zonas.

Monitoreo y  Caracterización de lixiviados.
control
ambiental:  Volumen de lixiviados

 Volumen y características de Biogás.

 Pendiente del proceso.

 Indicadores de asentamiento.

Responsable: Operador del proyecto – Titular del proyecto

Cronograma: En etapa de cierre, clausura y postclausura


Documento
General

CAPITULO 10

10. PLAN DE MONITOREO Y CONTROL DEL PROYECTO

Este programa de monitoreo del relleno sanitario tiene como fin verificar el
cumplimiento de los compromisos y obligaciones ambientales durante la
implementación del plan de manejo ambiental, y verificar el cumplimiento de los
estándares de calidad ambiental establecidos en las normas vigentes. Así mismo, este
plan, permitirá evaluar mediante indicadores el desempeño ambiental previsto del
relleno sanitario, la eficiencia y eficacia de las medidas de manejo ambiental
adoptadas y la pertinencia de las medidas correctivas necesarias y aplicables a cada
caso en particular.

Este plan incluye el monitoreo y seguimiento de los componentes abiótico, biótico y
socioeconómico, para ello se manejarán fichas que contienen el programa a
monitorear, objetivos, riesgo y efecto relacionado, indicadores, equipo y materiales y
métodos.

En la siguiente tabla, se ilustra el cronograma que se plantea para el desarrollo de las
diversas actividades de monitoreo y control ambiental del proyecto. Estas actividades
son una combinación de labores y tareas desarrolladas tanto en campo como en la
ofician por parte de los directores y operadores del proyecto.

La actividades planteadas se desarrollaran con la periodicidad establecida en el
cronograma adjunto, en esta tabla también se indican los parámetros que se deben
realizar. Así mismo, en la Tabla 120 Presupuesto del plan de monitoreo y control
Anual., se incluye el presupuesto estimado para desarrollar las actividades de
seguimiento y control ambiental del proyecto. Es importante destacar que estas
actividades deberán ser revisadas una vez se inicie la operación del proyecto y se
evidencie el comportamiento del relleno sanitario. De esta manera las actividades de
seguimiento y control podrán aumentar o disminuir.


Documento
General

Tabla 119 Cronograma de monitoreo y control del proyecto.

CRONOGRAMA DE ACTIVIDADES DEL PMA - MONITOREO Y CONTROL
MES
FICHA # NOMBRE PARAM ETROS TOTAL AÑO
1 2 3 4 5 6 7 8 9 10 11 12
1 Partículas y calidad del aire. PST (mg/m3) - Partículas Respirables 1 X

Indicadores de precipitacion, direccion del
Monitoreo de parámetros climatológicos y de
2 viento. 1 X
precipitaciones

Composición de Biogas - Explosividad
3 Monitoreo del biogás 2 X X
Caudal (m3/sg)
4 Monitoreo del ruido Indice de Presión sonora (dB) 2 X X
5 Monitoreo de la migración del biogás en el suelo Concentración de Metano (CH4). 1 X

Indices de inclinacion y movimientos
6 Monitoreo de la estabilidad del relleno sanitario 6 X X X X X X
diferenciales
7 Monitoreo de la densidad de Compactación Ton/m3 12 X X X X X X X X X X X X

Calidad de agua superficial. (pH,
Conductividad, Oxígeno Disuelto, Metales
Monitoreo de la calidad fisicoquímica de aguas Pesados, DQO, DBO, Materia Orgánica,
8 1 X
superficiales Amoníaco, Nitritos, Nitratos,
Macroinvertebrados, coliformes fecales,
coliformes totales)
Calidad del agua subterránea (pH,
Conductividad, Oxígeno Disuelto, Metales
Monitoreo de la calidad fisicoquímica del agua
9 Pesados, DQO, DBO, Materia Orgánica, 1 X
subterránea
Amoníaco, Nitritos, Nitratos)

Caudal de lixiviado - Composición del
lixiviado (pH, Conductividad, Oxígeno
Monitoreo de la cantidad y composición del
10 Disuelto, Metales Pesados, DQO, DBO, 4 X X X
lixiviado
Materia Orgánica, Amoníaco, Nitritos,
Nitratos)
11 Monitoreo vectores Indices de población, diversidad de especies 4 X X X
12 Monitoreo gestión del proyecto Informes de avance de obra – informes de a 12 X X X X X X X X X X X X
13 Seguimiento a la educación ambiental Registros de capacitaciones y Numero de as 6 X X X X X X

servicio. Informes de auditorias
14 Seguimiento a los conflictos sociales NA X X X X X X X X X X X X
ambientales.


Documento
General

Tabla 120 Presupuesto del plan de monitoreo y control Anual.

P R E S U P U E S T O A C T IV ID A D E S M O N IT O R E O Y C O N T R O L
C O S T O U N IT A R IO
F IC H A # NO M BRE P A R A M ET R O S T O T A L A ÑO T O T A L (S )
( S /)

1 P a r t íc u l a s y c a l i d a d d e l a i r e . P S T ( m g / m 3 ) - P a r t í c u la s R e s p i r a b le s 1 8 .3 3 0 8 .3 3 0

In d ic a d o r e s d e p r e c ip it a c io n , d ir e c c io n d e l
M o n it o re o d e p a rá m e t ro s c lim a t o ló g ic o s y d e
2 v ie n t o . 1 3 .0 0 0 3 .0 0 0
p re c ip it a c io n e s

C o m p o s i c i ó n d e B i o g a s - E x p lo s i v i d a d
3 M o n it o re o d e l b io g á s 2 8 .4 0 0 1 6 .8 0 0
C a uda l (m 3 / sg )
4 M o n it o re o d e l ru id o In d ic e d e P r e s ió n s o n o r a ( d B ) 2 2 .0 0 0 4 .0 0 0
5 M o n it o re o d e la m ig ra c ió n d e l b io g á s e n e l s u e lo C o n c e n t r a c ió n d e M e t a n o ( C H 4 ) . 1 8 .4 0 0 8 .4 0 0

I n d i c e s d e i n c li n a c i o n y m o v i m i e n t o s
6 M o n it o re o d e la e s t a b ilid a d d e l re lle n o s a n it a rio 6 1 2 .6 0 0 7 5 .6 0 0
d i f e r e n c i a le s
7 M o n it o re o d e la d e n s id a d d e C o m p a c t a c ió n Ton/m 3 12 3 .5 7 0 4 2 .8 4 0

C a li d a d d e a g u a s u p e r f i c i a l. ( p H ,
C o n d u c t i v i d a d , O x í g e n o D i s u e lt o , M e t a le s
M o n i t o r e o d e l a c a l i d a d fi s i c o q u ím i c a d e a g u a s P e s a d o s , D Q O , D B O , M a t e r ia O r g á n ic a ,
8 1 2 .6 6 6 2 .6 6 6
s u p e r fi c i a l e s A m o n ía c o , N it r it o s , N it r a t o s ,
M a c r o i n v e r t e b r a d o s , c o li f o r m e s f e c a le s ,
c o li f o r m e s t o t a le s )
C a li d a d d e l a g u a s u b t e r r á n e a ( p H ,
C o n d u c t i v i d a d , O x í g e n o D i s u e lt o , M e t a le s
M o n i t o r e o d e l a c a l i d a d fi s i c o q u ím i c a d e l a g u a
9 P e s a d o s , D Q O , D B O , M a t e r ia O r g á n ic a , 1 2 .6 6 6 2 .6 6 6
s u b t e rrá n e a
A m o n ía c o , N it r it o s , N it r a t o s )

C a u d a l d e li x i v i a d o - C o m p o s i c i ó n d e l
li x i v i a d o ( p H , C o n d u c t i v i d a d , O x í g e n o
M o n it o re o d e la c a n t id a d y c o m p o s ic ió n d e l
10 D i s u e lt o , M e t a le s P e s a d o s , D Q O , D B O , 4 5 .6 6 6 2 2 .6 6 2
l i x i vi a d o
M a t e r ia O r g á n ic a , A m o n ía c o , N it r it o s ,
N it r a t o s )
11 M o n i t o r e o ve c t o r e s I n d i c e s d e p o b la c i ó n , d i v e r s i d a d d e e s p e c i e s 4 4 .7 6 0 1 9 .0 4 0
12 M o n it o re o g e s t ió n d e l p ro y e c t o In f o r m e s d e a v a n c e d e o b r a – in f o r m e s d e a 12 9 .9 9 6 1 1 9 .9 5 2
13 S e g u im ie n t o a la e d u c a c ió n a m b ie n t a l R e g is t r o s d e c a p a c it a c io n e s y N u m e r o d e a s 6 1 .1 9 0 7 .1 4 0

s e r v ic io . In f o r m e s d e a u d it o r ia s
14 S e g u i m i e n t o a l o s c o n fl i c t o s s o c i a l e s 12 2 .5 0 0 3 0 .0 0 0
a m b i e n t a le s .
TO TAL 3 6 3 .0 96


Documento
NOVIEMBRE DE 2010 Pagina No 341
General

Como se observa en el cuadro anterior, se ilustran las actividades que serán
desarrolladas en el ámbito del control y supervisión del proyecto. Estas actividades,
serán las que garantizaran la protección de los recursos naturales de la zona de
establecimiento del proyecto. Su valoración se desarrollo por un periodo anual.

10.1 FICHAS DE MONITOREO Y CONTROL AMBIENTAL

Para efectos de visualizar las actividades que se desarrollan para dar cumplimiento a
cada uno de los monitoreos de seguimiento y control ambiental y operativos
planteados, se desarrollan fichas de control en las que se explica el nombre de cada
actividad, su objetivo, parámetros de control, indicadores típicos, equipo usado, los
métodos desarrollados, la frecuencia y la etapa del proyecto en donde se desarrolla
cada actividad.


Documento
General

Ficha de Monitoreo No 1 Partículas y calidad del aire.

Programa de (Partículas Suspendidas Totales (PST) o polvos totales y
Monitoreo partículas respirables)
Reconocimiento evaluación y control de la partículas o polvos
Objetivo suspendidos totales en aire por el método del muestreador de alto
volumen para el caso de áreas abiertas.
Riesgo y efecto  Aumento de la fracción sólida en el aire.
Relacionado  Afectaciones a la salud, la flora, fauna y los bienes.
Partículas suspendidas totales (mg/m3).
Indicadores
Partículas respirables (mg/m3).
Filtros pesado a peso constante, muestreador de alto volumen,
Equipo medidor de flujo, termómetro, barómetro, cronometro, balanza
Analítica, foliador.
 Calibrar el muestreador y colocar el filtro de peso
conocido.
 Registrar la lectura del indicador de flujo, la presión
barométrica y la temperatura ambiente.
 Registrar la información que identifique el muestreador
(número del filtro, sitio, fecha del muestreo, hora de inicio, hora de
terminación del muestreo y condiciones ambientales)
 Colocar el dispositivo de control de tiempo para activar y
Materiales y Métodos
detener el muestreador de modo que funcione el tiempo que sea
necesario.
 Transcurridas 24 horas detener el muestreador y quitar
cuidadosamente el filtro.
 Anotar en la hoja de registro del filtro todos los factores de
interés como las condiciones meteorológicas, actividades de
construcción, etc.
 Pesar el filtro con la muestra.
Indicadores Frecuencia Duración
PST Anual Durante la etapa de diseños
Partículas como línea base, durante la
Respirables etapa operativa y una vez se ha
cerrado el relleno se desarrollara
luego de 1 año de cierre
definitivo.

Imágenes Equipos


Documento
General

Ficha de Monitoreo No 2 Monitoreo de parámetros climatológicos y de precipitaciones

Programa de Parámetros climatológicos y de precipitaciones
Monitoreo en la zona del relleno
Caracterizar la zona del relleno sanitario para disponer de
Objetivo información meteorológica básica como aporte en el manejo
de los residuos sólidos.
Riesgo y efecto  Producción de lixiviado.
Relacionado  Dispersión de contaminantes gaseosos.
Precipitación.
Humedad Relativa.
Temperatura promedia, máxima y mínima.
Indicadores
Dirección y velocidad del viento.
Evaporación.
Presión barométrica.
Pluviómetro, anemómetro, psicrómetro, termómetro,
Equipo
actinógrafo, evaporímetro, barómetro.
El seguimiento de las variables climatológicas en el área
donde se ubica un relleno sanitario es muy importante ya
que los parámetros climatológicos como precipitación
inciden notablemente en la operación del relleno y la
producción de lixiviados. El operador del relleno sanitario
Materiales y Métodos debe recolectar en forma periódica los datos que permitan
contar registros actualizados para su correlación con las
variables de operación del relleno.
Para la consecución de los datos se puede solicitar el apoyo
de la red meteorológica del SENAMHI, tomando los datos de
las estaciones cercanas al proyecto,
Parámetros Anual con monitoreo de Durante la etapa de diseños
Climatológicos calidad del aire como línea base, durante la
etapa operativa y una vez se
ha cerrado el relleno se
desarrollara luego de 1 año de
cierre definitivo.

Imágenes Equipos

.


Documento
General

Ficha de Monitoreo No 3 Monitoreo del biogás
Programa de Monitoreo Biogás
monitoreo
Medición del % (porcentaje) de explosividad, con el fin de
Objetivo localizar las áreas peligrosas y evitar cualquier contingencia
por la acumulación de metano.
Riesgo y efecto Presencia de microorganismos patógenos en el aire.
relacionado Afectaciones de la salud de las personas.
Composición del biogás (CH4, CO2, CO, O, H2S) Índice de
Indicadores
Explosividad, Caudal.
Bulbo muestreador al vacío, barómetro, termómetro;
Equipo exposímetro, medidor de caudal- Muestreado de gases
portátiles para rellenos sanitarios.
 Marcar los bulbos para la recolección de la muestra.
 Recolectar la muestra en los pozos seleccionados
donde previamente se han adaptado un tapón hembra y una
manguera para evitar la entrada de aire a la muestra.
 Medir la temperatura y presión barométrica.
 Para medir el índice de explosividad se procede de la
siguiente manera:
Materiales y Métodos 1. En pantalla aparece el «% LFL» y se entiende como
límite inferior de flamabilidad.
2. Calibrar a cero (Considerar que el valor del oxígeno va
a depender de la altura que predomine en la ciudad de
estudio).
3. Purgar la sonda del equipo.
4. Succione la muestra en forma manual o automática.
5. Se registra la lectura obtenida del % de explosividad y
oxígeno.
Composición de Biogás Semestral Durante fases de operación
Explosividad clausura y post-clausura del
Caudal (m3/sg) relleno sanitario
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 4 Monitoreo del ruido

Programa de Monitoreo Ruido
monitoreo
Medición de impulsos de presión para convertirlos en presión
Objetivo
acústica en unidades de decibeles (dB)
Riesgo y efecto Generación de ruido
relacionado Afectaciones de la salud de las personas
Indicadores Presión sonora (dB)
Sonómetro
Equipo
Calibrador del sonómetro
 Verificar la calibración del sonómetro
 Colocar el sonómetro a un metro de altura del nivel
del suelo apuntando siempre al interior del área de
estudio o equipo
 Se mantiene encendido el equipo y una vez que se va
Materiales y Métodos a determinar la siguiente lectura manipulamos la
posición HOLD-RESET y automáticamente se recibe
la señal de la intensidad de ruido más alta presente
en este punto.
 Es conveniente realizar varias mediciones en un solo
punto, además de verificar el manual del fabricante.
Índice de Presión sonora Semestral Durante la etapa de diseños
(dB) como línea base, durante la
etapa operativa y una vez se
ha cerrado el relleno se
desarrollara luego de 1 año
de cierre definitivo.
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 5 Monitoreo de la migración del biogás en el suelo

Programa de Migración del Biogás en el Suelo
monitoreo
Determinar la presencia de biogás en el suelo de las áreas
Objetivo
aledañas al relleno sanitario
Riesgo y efecto Riesgo de incendio y explosiones
relacionado Daños a la vegetación
Indicadores Composición del biogás en el suelo (CH4, CO2, CO, O, H2S)
Equipo Bulbo muestreador de gases, bomba de succión
 Se deben construir pozos de monitoreo del biogás en
el suelo en los alrededores del área de disposición de
residuos.
 Recolectar la muestra en los pozos seleccionados
donde previamente se ha adaptado un tapón hembra y una
manguera para conectar bomba de succión de la muestra
 Se tomaran medidas en campo con equipo de
medición de gases en rellenos sanitario.
Concentración de biogás. Anual – cuando se tengan Durante fases de operación y
indicios de migraciones clausura y post-t clausura el
relleno sanitario
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 6 Monitoreo de la estabilidad del relleno sanitario

Programa de Estabilidad del relleno
monitoreo
Determinar movimientos diferenciales o hundimientos de
Objetivo algunas áreas del relleno, que puedan poner en riesgo la obra
o la integridad de las personas
Riesgos de deslizamientos y volcamientos
Riesgo y efecto
Inestabilidad de la masa de vertido
relacionado
Asentamiento diferenciales y hundimientos
Movimientos diferenciales y hundimientos
Indicadores
Aumento de la presión interna de poros
Equipo Inclinómetros, piezómetros, equipo de topografía
Se deben adelantar dos tipos de monitoreos para determinar
la estabilidad: un monitoreo visual directo diario y un
monitoreo bimensual con base en instrumentación con
equipos electrónicos (Inclinómetros y piezómetros) en los
puntos de control dentro del relleno sanitario.
Se debe practicar un análisis de estabilidad con base en los
Materiales y Métodos perfiles, movimientos diferenciales y tiempos con que se
estén presentando, para determinar causas y tomar
soluciones inmediatas
En caso de requerirse, se deberán tomar puntos adicionales
de monitoreo y/o frecuencias más cortas, especialmente en
áreas que presenten movimientos, con el fin de evaluarlos e
implementar las medias del caso.
Visual Diaria Durante fases de
Instrumental Bimensual construcción, operación y
clausura y post-t clausura del
relleno sanitario

Imágenes Equipos


Documento
General

Ficha de Monitoreo No 7 Monitoreo de la densidad de Compactación
Programa de Densidad de Compactación
monitoreo
Desarrollar el seguimiento a las secuencias de diseño del
Objetivo relleno sanitario según la programación realizada y verificar la
vida útil del proyecto de manera permanente
Vida útil
Riesgo y efecto Estabilidad del sitio
relacionado Formación de bolsas de lixiviados al interior de la masa de
residuos.
Indicadores Tasa de infiltración
Equipo Equipos de topografía - Bascula
Se verificara por medio de la topografía y los niveles de
Materiales y Métodos llenado comprado con el volumen de residuos ingresados al
predio y registrados por la balanza.
Ton/m3 Mensual Durante fases de operación y
clausura y post-t clausura
del relleno sanitario
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 8 Monitoreo de la calidad fisicoquímica de aguas superficiales.
Programa de Calidad Fisicoquímica y biológica del Agua Superficial
monitoreo
Determinar la calidad fisicoquímica y biológica de cuerpos de
Objetivo
agua superficial si estos se presentan en épocas de lluvias
Riesgo y efecto Contaminación del agua superficial
relacionado Calidad fisicoquímica del agua
pH, Conductividad, Oxígeno Disuelto, Metales Pesados,
Indicadores DQO, DBO, Materia Orgánica, Amoníaco, Nitritos, Nitratos,
Macro invertebrados, coliformes fecales, coliformes totales
Medidor de caudal, recipiente para recolectar la muestra,
Equipo nevera portátil para conservar la muestra en frío, óhmetro,
Conductímetro, termómetro, oxímetro
En época de lluvias y según la estación si se presentan aguas
superficiales en el área de influencia directa en las cuencas
Materiales y Métodos que se describieron en la línea base, se procederá a tomar
una muestra de estas por temporada.
.
Calidad de Anual Durante fases de
Agua superficial. construcción, operación y
clausura y post-t clausura del
relleno sanitario
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 9 Monitoreo de la calidad fisicoquímica del agua subterránea

Programa de Calidad Fisicoquímica del Agua Subterránea
monitoreo
Determinar la calidad fisicoquímica del agua subterránea en el
Objetivo
área de influencia indirecta del proyecto.
Riesgo y efecto Contaminación del agua subterránea
relacionado Calidad fisicoquímica del agua subterránea
pH, Conductividad, Oxígeno Disuelto, Metales Pesados,
Indicadores
DQO, DBO, Materia Orgánica, Amoníaco, Nitritos, Nitratos
Pozo de muestreo, bomba de succión, óhmetro,
Conductímetro, termómetro, oxímetro, recipientes para la
Equipo
toma de muestra, nevera portátil para conservar la muestra en
frío
En los pozos de muestreo adecuados para la toma de agua
subterránea se succiona la muestra desechando la primera
parte de esta, se recolecta la muestra y se miden la
temperatura, el pH, el Oxigeno disuelto y la conductividad, así
como la profundidad a la cual se extrajo la muestra. Se
preserva la muestra de acuerdo con el tipo de parámetros a
determinar y se traslada al laboratorio para su determinación.
Previa la toma de muestras en los pozos, éstos se deben
abatir, es decir se debe evacuar el agua acumulada en ellos,
posteriormente se debe dar un tiempo de recuperación del
nivel freático para proceder a la toma de la muestra a
analizar. (10 minutos aproximadamente).
Para esto se ubicara en campo el pozo de agua subterránea
más cercano al proyecto para el desarrollo de esta actividad.
Calidad del agua Anual Durante fases de operación y
subterránea clausura y post-t clausura del
relleno sanitario
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 10 Monitoreo de la cantidad y composición del lixiviado

Programa de Cantidad y Composición del Lixiviado
monitoreo
Determinar la cantidad y composición del lixiviado generado
Objetivo por la descomposición de los residuos sólidos en un relleno
sanitario.
Riesgo y efecto Contaminación del agua superficial y subterránea
relacionado Calidad fisicoquímica del agua superficial y subterránea
Producción de lixiviado pH, Conductividad, Sólidos, Metales
Indicadores
Pesados, DQO, DBO, Amoníaco, Nitritos, Nitratos, caudal
Canaleta de Aforo, óhmetro, Conductímetro, termómetro,
Equipo oxímetro, recipientes para la toma de muestra, nevera portátil
para conservar la muestra en frío
Se debe instalar una canaleta de aforo la cual debe ser
calibrada para la medición diaria del caudal de lixiviado. Esta
se coloca en la entrada a las lagunas de almacenamiento.

Caudal de Diario Durante fases de operación y
lixiviado clausura y post-t clausura
Composición Trimestral del relleno sanitario
del lixiviado
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 11 Monitoreo vectores

Programa de Control de vectores
monitoreo
Determinar los niveles de infestación y presencia de las
Objetivo poblaciones de insectos, roedores y plagas en general en el
relleno.
Riesgo y efecto Afectaciones en la salud de las personas Presencia de
relacionado moscas, roedores, artrópodos, y demás vectores sanitarios
INDICE DE INFESTACION RELATIVO (IIR).
 Si IIR menor o igual a 1 se deben continuar con las
aplicaciones preventivas con aspersión normal y dosis de
sostenimiento.
Indicadores
 Si IIR mayor o igual a 2 se deben hacer aplicaciones
de mantenimiento.
 Si IIR mayor a 5 se debe realizar aplicaciones de
ataque.
Equipo Trampas, sustancias químicas, indicadores biológicos
 Métodos Cualitativos de Evaluación. La evidencia
cualitativa basada en observaciones de campo frecuentes,
detalladas y amplias pueden suministrar al investigador con
los medios más rápidos y menos esfuerzos la presencia de
organismos en el área de estudio.
Materiales y Métodos  Métodos Cuantitativos de Evaluación. Toma de
muestra de las poblaciones de organismos considerados
como plagas, predador, parásito o patógeno, y determinando
la mortalidad que pueda ser debida a los métodos de control,
así como a otros factores.

Índices de población, Trimestral Durante fases de operación y
diversidad de especies vs clausura y post-t clausura
línea base del proyecto. del relleno sanitario
Imágenes Equipos


Documento
General

Ficha de Monitoreo No 12 Monitoreo gestión del proyecto

Programa de Gestión del proyecto
monitoreo
Permite generar los insumos para construir indicadores de
Objetivo
evaluación de resultados sobre la gestión del proyecto
Riesgo y efecto Gestión del proyecto
relacionado
 Índice de Tiempo
Indicadores
 Índice de Inversión
Evaluación de los cronogramas planteados contra los
cronogramas reales ejecutados.
Informes de avance de obra – Mensual Durante fases de operación y
informes de auditoría clausura y post-t clausura
ambiental. del relleno sanitario
Imágenes


Documento
General

Ficha de Monitoreo No 13 Seguimiento a la educación ambiental

Programa de Educación ambiental
monitoreo
Determinar el nivel de respuesta de la comunidad a los
Objetivo
programas de educación ambiental
 La problemática social generada por la ubicación del
relleno
Riesgo y efecto
 La falta de acercamiento a las comunidades
relacionado
depositarias de los impactos negativos generados por
la operación del Relleno Sanitario.
 Número de inscripciones
Indicadores  Número de participantes
 Talleres dictados
Equipo Horas de taller dictados
Ayudas didácticas, registros
Se tomaran registros de las charlas, reuniones y eventos
Materiales y Métodos programados dentro de la estrategia de educación ambiental,
mediante el registro de los asistentes se medirá la respuesta
de la comunidad a dichos eventos
Registros de capacitaciones y De acuerdo con Durante fases de operación y
Número de asistentes a programación (6 talleres al clausura y post-t clausura
talleres. año) del relleno sanitario

Imágenes


Documento
General

Ficha de Monitoreo No 14 Seguimiento a los conflictos sociales

Programa de Promoción a la participación comunitaria
monitoreo
Objetivo Detectar el surgimiento de conflictos sociales
 La falta de acercamiento a las comunidades
depositarias de los impactos negativos generados por
Riesgo y efecto
la operación del Relleno Sanitario.
relacionado
 Generación de conflictos por demandas especiales de
la obra e inadecuada disposición de residuos sólidos.
 Número de quejas de la comunidad
Indicadores  Conformación de grupos de presión
Ayudas didácticas, registros
Mediante el contacto con la comunidad se monitoreará
continuamente el surgimiento de grupos de presión y el
aumento de las quejas de los habitantes con respecto a la
ubicación y operación del relleno sanitario
Seguimiento de quejas y Permanente Durante fases de operación y
reclamos del servicio. clausura y post-t clausura
Informes de auditorías del relleno sanitario
ambientales.

Imágenes


Documento
General

CAPITULO 11

11. PLAN DE CIERRE, CLAUSURA Y POSTACLUSURA DEL
PROYECTO

El primer paso en este proceso de cierre y clausura, es el saneamiento del antiguo
botadero una vez se inicie la operación del nuevo proyecto. El saneamiento del
botadero actual, se incluyo en una de las fichas del PMA para la etapa de cierre,
clausura y postclausura dado que este componente debe hacer parte integral de la
adopción del nuevo sitio de disposición final. Las actividades de saneamiento del
botadero actual tal como se indico, incluye entre otros aspectos la conformación y
reconformación de las celdas de disposición, la cobertura de residuos ya dispuestos, el
control de los lixiviados que se identifiquen, minimizar el ingreso de agua en épocas de
lluvia a la zona de disposición mediante cunetas de control de aguas lluvia,
adecuación de los sistemas de evacuación de gases, identificación e inventario de
chimeneas, aislamiento del predio, cerramiento en a zona para evitar el ingreso de
personas y animales.

3. OBRAS Y 4. OBRAS Y
1. TERMINAN 2. CIERRE Y DEL ACTIVIDADES ACTIVIDADES
OPERACIONES RELLENO DE CLAUSURA DE
DEL RELLENO POSTCLAUSURA

Grafico 46 Esquema de cierre y clausura del proyecto.


Documento
General

La clausura y cierre del relleno sanitario que se construye e implemente se efectúa
cuando no es posible depositar más residuos sólidos en el sitio. Los planes de
clausura deben ser congruentes con el uso final propuesto de suelo y se desarrollara
según las etapas que en su momento se hayan desarrollado según los lineamientos
estipulados en el capítulo de diseño del proyecto. . En general las clases de uso de
suelo son las siguientes:

 Comercial
 Industrial
 Agrícola
 Recreación

Cada una de estas clases tiene una variedad de actividades, densidades de población
y tipos de instalaciones que pueden ser construidas. Existen pros y contras para cada
actividad las mismas que deben ser consideradas para la decisión del uso final del
sitio.

Este plan de clausura se ha desarrollado para reducir los impactos de los residuos
sólidos y de sus subproductos a través de los años, por lo que se contempló:

 Prevenir la infiltración de agua pluvial hacia el interior del relleno;
 Promover el drenaje del agua superficial hacia fuera del sitio;
 Prevenir la erosión de la cubierta final y
 Prevenir la fuga incontrolada de biogás, dependiendo de las condiciones
específicas del sitio.
 Evitar el descubrimiento de residuos depositados.

Para asegurar el funcionamiento de los controles ambientales durante el cierre,
clausura y postclausura, debe desarrollarse previamente un plan o documento de
planificación de esta etapa que por lo general y en este caso es la fase de diseño o
durante la preparación de la zona.

El objetivo del plan es definir los pasos que hay que adoptar para cerrar el relleno
sanitario y los elementos de mantenimiento postclausura requeridos por la
normatividad vigente.

En este caso, el plan de clausura tendrá los siguientes componentes:


Documento
General

 Diseño de la cobertura final

 Sistema de control de las aguas superficiales y de drenaje

 Control y manejo de los lixiviados

 Sistemas de supervisión ambiental

Los procesos biológicos naturales que se producen en el Relleno Sanitario causarán
finalmente la estabilización del Relleno Sanitario y llegara a ser utilizable para otros
fines de la comunidad.

11.1 DISEÑO DE LA COBERTURA FINAL

La cobertura final es la superficie que se va a colocar sobre un Relleno Sanitario
después de recibir todos los residuos. El diseño de la cobertura final es una parte
integral del plan de desarrollo del lugar. El diseño de la cobertura final debe satisfacer
dos funciones: 1) asegurar la integridad postclausura a largo plazo del Relleno
Sanitario con respecto a cualquier emisión ambiental y 2) soportar el crecimiento de la
vegetación o soportar otras posibles utilizaciones en caso de que estas se contemplen.

Parámetros de diseño para la cobertura

Los parámetros de diseño típicos para la cobertura incluyen

 Configuración del diseño,

 Permeabilidad final,

 Pendiente superficial,

 Tratamiento paisajístico,

 Método de recuperación tras producirse asentamientos en el Relleno
Sanitario ,

 Estabilidad de la pendiente bajo cargas estáticas y dinámicas.

Para este caso la cobertura final se realizara con 1 capa de 1 metro de espesor de
tierra seleccionada, no se contempla geomembrana en el domo de cierre dado las
condiciones de pluviosidad de la zona. Una vez se tenga esta capa de cobertura, se
procede a instalar y sembrar árboles que comiencen a crear una capa orgánica y
causen un impacto visual del proyecto.


Documento
General

11.2 SISTEMAS DE CONTROL DE AGUAS SUPERFICIALES Y DEL DRENAJE

Las características artificiales y naturales del entorno del Relleno Sanitario controlan
el agua superficial y subterránea (que en este caso no se presenta). Cuando las
características artificiales y naturales están bien integradas, deben ser eficaces para el
control de la entrada de aguas superficiales y de la escorrentía, así como para prevenir
que las aguas subterráneas penetren el recubrimiento del Relleno Sanitario. Cuando el
Relleno Sanitario está clausurado, debe diseñarse el sistema de control del drenaje
en función de la utilización a largo plazo del lugar. Las aguas procedentes de la lluvia
han de discurrir sobre la superficie de cubrición final sin que se produzca una erosión
excesiva o una filtración. El mayor riesgo es el estancamiento de las aguas
superficiales en zonas de asentamiento del terreno. En el diseño de las instalaciones
para el control del drenaje deben incluirse las siguientes cuestiones: 1) Recogida y
desviación de las aguas superficiales fuera de la superficie del Relleno Sanitario , en la
menor distancia posible; 2) selección de rutas de canalización y drenaje, que
arrastrarán las aguas con velocidades que eviten sedimentación; 3) el uso de
pendientes superficiales suficientes como para maximizar la desviación de la
escorrentía superficial y la vez minimizar la erosión superficial, y 4) especificaciones
para los materiales según las características del drenaje, que permitan el arreglo y
reemplazo cuando se asiente el Relleno Sanitario. Para las condiciones especificas del
Relleno sanitario de la MPA, se realizarían las respectivas revisiones de manera diaria
durante los periodos de lluvias en las zonas cerradas y clausuradas. Así mismo se
revisaran estos componentes un mes antes del inicio del periodo de lluvias para
desarrollar las adecuaciones necesarias antes de la temporada.

11.3 CONTROL DE LOS GASES DE RELLENO SANITARIO

Después de clausurar un Relleno Sanitario, hay que controlar los gases durante todo
el tiempo que dure su generación. El sistema utilizado para controlar el gas de Relleno
Sanitario durante la explotación u operación también se usa para controlar los gases
después de la clausura del Relleno Sanitario. Es decir se deberán mantener en estado
operativo las chimeneas del relleno sanitario una vez se realice el cierre de cada zona.

11.4 CONTROL Y TRATAMIENTO DE LIXIVIADOS

Para minimizar el movimiento de los lixiviados hacia las aguas subterráneas y la
emisión de los constituyentes disueltos, el recubrimiento se debe construir bajo un
estricto control de calidad. La cantidad del lixiviado que se va a controlar y tratar
después de la clausura del Relleno Sanitario está en función del diseño de la
cobertura final, de los tipos de residuos colocados en el Relleno Sanitario y del clima
de la región, especialmente las precipitaciones. Con una cobertura efectiva, disminuirá


Documento
General

la cantidad del lixiviado después de la clausura hasta que se recojan solamente los
lixiviados generados por la descomposición de los residuos.

Las instalaciones de recogida y tratamiento de lixiviados se diseñan y se construyen
cuando el Relleno Sanitario empieza a explotarse. Después de la clausura, se utilizan
las mismas instalaciones.

11.5 SISTEMAS DE SUPERVISIÓN AMBIENTAL

La última parte de un plan de clausura implica a las instalaciones de supervisión
ambiental. La supervisión ambiental es necesaria para asegurar el mantenimiento de
la integridad del Relleno Sanitario con respecto a la emisión incontrolada de
contaminantes al ambiente.

Agua: Se lleva a cabo la supervisión de la calidad del agua para identificar el escape
de los lixiviados fuera del Relleno Sanitario.

Aire: Un plan de clausura de Relleno Sanitario mostrará la forma en que se van a
controlar y a evacuar a la atmósfera el metano u otros gases. La supervisión del gas
también se utiliza para valorar el grado de actividad biológica del Relleno Sanitario.

Cobertura: En la mayoría de los planes de clausura de Relleno Sanitarios, el material
de cobertura es uno de los aspectos más importantes. Debe colocarse bajo una
estricta supervisión de construcción, y ser constantemente mantenido, después para
prevenir la perdida de suelos. La supervisión ambiental de los suelos incluye la
medición de la consolidación superficial del terreno, el deslizamiento del suelo y la
erosión de la superficie del terreno.

11.7 USOS DEL RELLENO SANITARIO

Como es deseable tener espacios abiertos en las zonas urbanas, los Rellenos
Sanitarios urbanos representan una oportunidad única para la recuperación del
terreno.

Algunos usos para los Relleno Sanitarios una vez que estos han sido cerrados,
incluyen: parques y zonas de recreo, reservas naturales, producción de cosechas e
incluso complejos comerciales. Cada uno de estos usos se ha implantado en
diferentes regiones del país, pero cada una presenta un reto singular.

La selección del uso final de un Relleno Sanitario clausurado depende de las
necesidades de la comunidad y de los fondos disponibles para el proyecto de
recuperación. Todos los usos finales mencionados anteriormente tienen una cosa en
común: requieren una revegetalización para lograr su potencial. El propósito de esta
sección es afrontar los problemas encontrados y exponer las soluciones que se han


Documento
General

desarrollado en la búsqueda de una revegetalización para los Relleno Sanitario s
cerrados.

11.8 OBRAS Y ACTIVIDADES DE POSTCLAUSURA

Las instalaciones en un Relleno Sanitario clausurado deben mantenerse durante el
período de tiempo que el Relleno Sanitario esté generando productos de
descomposición. Como los residuos colocados en el Relleno Sanitario, se
descomponen a velocidades distintas, según el diseño del Relleno Sanitario, pueden
darse variaciones extremas sobre el período de tiempo durante el cual sería necesario
el mantenimiento de un Relleno Sanitario clausurado. Por esta razón, las normativas
federales y estatales han establecido períodos de tiempo mínimos para el
mantenimiento a largo plazo de los Relleno Sanitario s clausurados. En la mayoría de
las normativas este período de mantenimiento es de 20 a 30 años.

Las cuestiones clave que hay que afrontar en un plan de clausura son las siguientes:

Inspecciones rutinarias.

Mantenimiento de la infraestructura.

Gradación y paisajismo.

Sistemas de control del drenaje.

Sistemas de gestión del gas.

Gestión de lixiviados.

Sistemas de supervisión ambiental

11.8.1 Inspecciones rutinarias

Se lleva a cabo inspecciones rutinarias para caracterizar las condiciones de las
instalaciones de clausura del Relleno Sanitario.

11.8.2 Mantenimiento de la infraestructura

La infraestructura de los Relleno Sanitario s incluye: restauración y paisajismo,
sistemas de control de; drenaje, sistemas para gestionar el gas y sistemas para
controlar la lixiviación. Esta estructura debe mantenerse sistemáticamente mediante
un horario planificado de mantenimiento preventivo para proteger la integridad de la
cobertura y prevenir la contaminación del aire, del agua y del ambiente del suelo
alrededor del Relleno Sanitario.


Documento
General

11.8.3 Restauración y paisajismo

En un Relleno Sanitario clausurado se producirá un asentamiento importante, que
afectará a las superficies del terreno y a las plantas utilizadas en el paisajismo. El
gestor responsable del lugar debe disponer del equipamiento y los fondos necesarios
para mantener las pendientes y las plantas requeridas. Cada Relleno Sanitario
clausurado tendrá un equipamiento específico y fondos basados en el tamaño y la
pendiente del terreno que hay que mantener y en el tipo de vegetación.

11.8.4 Sistemas para controlar el drenaje

El control del drenaje en Relleno Sanitario s clausurados comprende la entrada y
salida de las aguas superficiales. Los sistemas de control del drenaje mantenidos
serán las instalaciones identificadas e instaladas como parte del plan de clausura del
Relleno Sanitario. Las instalaciones de drenaje en los Relleno Sanitario s clausurados
sufren asentamientos a largo plazo, que provocan problemas sobre la conservación de
los sistemas de conducción por gravedad que descargan en instalaciones
transportadoras alejadas. Puede ser necesario instalar y operar bombas para aguas
pluviales después de muchos años de asentamiento del Relleno Sanitario. El
mantenimiento de los sistemas para controlar el drenaje debe ser coordinado con el
mantenimiento de las superficies del terreno y de la revegetalización de plantas.

11.8.5 Sistemas de gestión del gas

La gestión del gas será necesaria en los Relleno Sanitario s clausurados mientras se
siga generando. Se instalan los sistemas para gestionar el gas durante la explotación
del Relleno Sanitario antes de su clausura. Los pozos de extracción y las tuberías
instaladas en los residuos necesitan una alta frecuencia de mantenimiento por el
asentamiento de los residuos. El asentamiento de los residuos dislocará las tuberías y
los pozos, y una dislocación importante podría producir roturas de las tuberías y de las
cajas de los pozos. Si la rotura está cerca de la superficie, se pierde el vacío en el
sistema de extracción y el sistema es ineficaz o no funcional.

11.8.6 Gestión de lixiviados

Los Relleno Sanitarios clausurados con sistemas instalados para la recogida de los
lixiviados deben recoger, separar y tratar el lixiviado mientras se produzca a lo largo
del período postclausura. El sistema de gestión de lixiviados funcionará tanto tiempo
como sea necesario para cumplir las normativas en vigor aplicables para la descarga
de agua del Relleno Sanitario clausurado. El mantenimiento de las instalaciones de
recogida y tratamiento de lixiviados requiere operarios del sistema preparados para
manejar cantidades variables de aguas residuales que cambian en su composición.

11.8.7 Sistemas de supervisión ambiental

Los sistemas de supervisión ambiental que serán mantenidos durante el periodo
postclausura son los sistemas designados en el plan postclausura y aprobados por la


Documento
General

agencia regulatoria. Aunque cada Relleno Sanitario clausurado tendrá requisitos
específicos de supervisión, los sistemas típicos mantenidos incluirán sondas en la
zona no aireada, pozos de agua y tapas de pozos, sondas de gas y testigos de
asentamientos.


Documento
General

CAPITULO 12

12. PLAN DE CONTINGENCIA PARA RIESGOS Y
EMERGENCIAS PARA EL RELLENO SANITARIO DE LA MPA

12.1 INTRODUCCIÓN

En cumplimiento de las políticas de seguridad industrial y salud ocupacional de la
empresa operadora y con el ánimo de salvaguardad la integridad física tanto de los
trabajadores como de visitantes al relleno sanitario, se elabora y presenta este plan de
contingencia genera para todas las actividades desarrolladas en un relleno sanitario,
tanto en la etapa de construcción como de operación del proyecto. Así mismo el plan
de contingencia se elabora con el ánimo de prevenir la ocurrencia situaciones de
riesgo, o en caso de cualquier evento, disponer de respuestas rápidas y eficientes
para atender los problemas ocasionados. Este plan será adoptado por la empresa o
institución que desarrolle la etapa operativa del proyecto una vez se haya terminado la
construcción del relleno sanitario.

12.2 OBJETIVO

Establecer un plan de contingencias para los aspectos de carácter endógeno y
exógeno que puedan afectar el normal desarrollo de los diferentes procesos o
actividades realizadas en un sitio de disposición final de los residuos sólidos.

12.3 METODOLOGÍA EMPLEADA

Para la estructuración del Plan de Contingencia se emplea la siguiente metodología:

12.3.1 Identificación de Posibles Riesgos

Para identificar los riesgos que realmente se presentan en la construcción y operación
del proyecto se discriminaron las diferentes actividades a desarrollar y los posibles
riesgos según la etapa de desarrollo y la experiencia en este tipo de proyectos.

Para adelantar la identificación de riesgos en cada componente se clasificaron en tres
categorías:


Documento
General

 Riesgos de Construcción y Operacionales
Esta categoría agrupa los riesgos que se presentan desde el inicio de la construcción
del proyecto en todos sus componentes, tales como movimientos de tierra,
desplazamiento de maquinaria, excavaciones, obras de arte y demás componente de
tipo civil. En cuanto a los riesgos operacionales, estos se presentan una vez se inicia
la operación del proyecto, las actividades más importantes en este componentes son
la cobertura de los residuos, el manejo de la maquinaria dentro de las celdas de
disposición final, el manejo de los lixiviados, las piscinas de lixiviados, el descargue de
los residuos en las celdas de operación, construcción de chimeneas, filtros,
fumigaciones, circulación de vehículos de los usuarios y mantenimiento de la
maquinaria entre otras.

 Riesgos Naturales
Los riesgos naturales se identificaron de acuerdo con el comportamiento de los
elementos naturales, para lo cual se tiene en cuenta los registros históricos de
parámetros cuantificables y la probabilidad de ocurrencia de siniestros en esta región.

 Riesgos Exógenos
Se refiere a los riesgos de orden social que se puedan presentar en el desarrollo del
proyecto.

12.3.2 Identificación de Escenarios de Riesgos

Esta labor se adelanta para establecer las áreas físicas en las cuales es más factible
que se presente la ocurrencia de una contingencia.

 Descripción del riesgo
Presenta las causas por las cuales se tuvo en cuenta el riesgo dentro del Plan de
Contingencia y los posibles efectos de llegar a suceder un posible evento.

 Formulación de Medidas Preventivas y Mitigantes de los Efectos
De acuerdo con los riesgos identificados se formularon una serie de medidas de
carácter preventivo y mitigante tendientes a evitar su ocurrencia o en caso contrario
disminuir su intensidad.


Documento
General

12.4 IDENTIFICACIÓN DE RIESGOS

A continuación se presentan los principales riesgos en un relleno sanitario.

12.4.1 RIESGOS OPERACIONALES

12.4.1.1 Interrupción del Proceso de Recepción de Residuos
 Etapa del proyecto: Operación
 Escenario de riesgo: Área de Relleno Sanitario.
 Magnitud: Alta, ya que si el flujo de los residuos no se realiza según las
programaciones realizadas, se presentaran picos en los que la cantidad de
vehículos lleguen a la disposición serán mayores que las de la capacidad de
diseño del frente de descarga y se generaría un aumento en los tiempos
muertos en la actividad de la descarga.
 Probabilidad de ocurrencia: Media- Alta, el proceso de la recepción (Ingreso)
de los residuos en el relleno sanitario en el inicio de operación no dependerá
de la empresa operadora del relleno por lo tanto la programación se realizara
según la información suministrada por los usuarios del servicio.

12.4.1.2 Interrupción del Pesaje de los Residuos
 Etapa del proyecto: Operativa
 Escenario de riesgo: Área de báscula
 Magnitud: Medio, si se interrumpe el proceso de pesaje de los residuos, esto
puede sobre llevar a un problema en la facturación de acuerdo al servicio
prestado.
 Probabilidad de ocurrencia: Alta y media debido a que la actividad del
pesaje, está basada en un proceso electromecánico el cual es susceptible de
presentar fallas en cualquier momento independientemente del mantenimiento
preventivo que se realice.

12.4.1.3 Interrupciones en la Celda Para Disposición
 Escenario de Riesgo: Celda de disposición


Documento
General

 Magnitud: Alta, ya que al presentarse problemas en la celda diaria lleva a la
interrupción del proceso de disposición de residuos lo que puede generar
retraso de todo el proceso de operación.
 Probabilidad de ocurrencia: Baja, ya que el sistema cuenta con un proceso
controlado donde no se presentaría una falla de alta ocurrencia.

12.4.1.4 Operación en Periodo de Invierno
 Escenario de Riesgo: Celda de Disposición
 Magnitud: Alta, Las lluvias fuertes constituyen una condición problemática por
diversas razones como son: La erosión del material de cobertura, por lo que se
deberá realizar su reemplazo y re nivelación. Las vías temporales son más
difíciles de construir y sostener en épocas lluviosas y la circulación de
vehículos recolectores experimenta una mayor dificultad debido a la humedad
de la vía.
 Probabilidad de ocurrencia: baja, Las condiciones climáticas en Arequipa
están claramente definidas por los periodos y estaciones climáticas; en este
sentido es fácil anticiparse a la ocurrencia de este fenómeno y toarlas medidas
de precaución necesarias.

12.4.1.5 Incendios y Explosiones
 Etapa del proyecto: Construcción y Operación
 Escenario de riesgo: Las chimeneas construidas en las celdas para la
evacuación de gases producto de la descomposición de los residuos
dispuestos en el relleno pueden generar gases altamente combustibles y altas
temperaturas. En la zona de báscula, oficinas y talleres se pueden presentar
cortos circuitos por las instalaciones eléctricas.
 Magnitud: Alto, su efecto puede ser la pérdida de vidas humanas, maquinaria
o equipos o afectación a los recursos naturales presentes en la zona
 Probabilidad de ocurrencia: Baja, ya que se hacen controles permanentes
tanto a las chimeneas, instalaciones eléctricas, maquinaria y equipos
utilizados.

12.4.1.6 Derrame de Combustibles
 Etapa del proyecto: Construcción y Operación
 Escenario de riesgo: Cuerpos de agua y suelo.
 Magnitud: Alto, su efecto puede ser la contaminación del subsuelo y fuentes
hídricas superficiales por escorrentía y subterráneas por infiltración del
combustible. Además de esto puede ser un riesgo de incendio en el lugar.


Documento
General

 Probabilidad de ocurrencia: Baja, ya que se toman las medidas necesarias
para realizar el tanqueo de los vehículos de la manera más oportuna, así como
el almacenamiento de los mismos si se lleva a cabo.

12.4.1.7 Rupturas o punzonamiento de la Geomembrana
 Etapa del proyecto: Operación
 Escenario de riesgo: Cuerpos de agua y suelo
 Magnitudes: Alto, una ruptura en la geomembrana puede generar un filtración
de lixiviados al suelo y a fuentes hídricas subterráneas provocando su
contaminación y disponibilidad para su aprovechamiento. Siendo esto un
problema ambiental de gran escala.
 Probabilidad de ocurrencia: Baja, puesto que los sistemas que se utilizan en
cuanto a cobertura e impermeabilización del suelo de disposición son de
materiales de alta resistencia y confiabilidad, además de contar paralelamente
con otros materiales que brindan una protección extra.

12.4.1.8 Fallas en Sistema de tratamiento o almacenamiento de lixiviados
 Etapa de proyecto: Operación
 Escenario de riesgo: Cuerpos de agua
 Magnitudes: Alta, la contaminación que puede generar un problema como la
baja remoción de contaminantes en los lixiviados antes de realizar descarga en
algún cuerpo de agua, puede sobrellevar a un alto impacto en los ecosistemas
y componentes naturales.
 Probabilidad de ocurrencia Baja, los sistemas de tratamiento en lixiviados
son calculados con márgenes de seguridad para garantizar el almacenamiento
de los mismos incluyendo las épocas de lluvia de alta intensidad.

12.4.2 Riesgos naturales

12.4.2.1 Inundaciones
 Etapa de proyecto: Construcción y Operación-
 Escenario de riesgo: Suelo, vías, celdas de disposición y edificaciones.
 Magnitudes: Media: debido a que una inundación podría causar la interrupción
de la operación en el relleno, por la dificultad del acceso y descarga de
residuos.
 Probabilidad de ocurrencia: Baja. Depende en gran medida de las fuentes de
aguas naturales que se encuentran en el área del relleno y que pueden afectar
por contar con caudales altos en épocas de lluvias y que en cada caso puede
afectar alguna estructura del relleno sanitario.


Documento
General

12.4.2.2 Sismos
 Etapa de proyecto: En todas las etapas del proyecto.
 Escenario de riesgo: Toda el área del proyecto.
 Magnitudes: Alta: Un sismo puede representar un gran riesgo por posibles
erosiones y deslizamientos en las celdas de disposición y depósitos de
material, ocasionando dificultades en el manejo de los procesos operativos del
relleno.
 Probabilidad de ocurrencia: Media, de acuerdo al mapa de zonificación
sísmica de la región y la zona de volcanes es posible que se presenten sismos
de baja intensidad pero en ningún momento afectaran la estabilidad de las
obras.

12.4.3 Riesgos exógenos

12.4.3.1 Huelgas
 Etapa de proyecto: Construcción y Operación.
 Escenario de riesgo: Toda el área del proyecto. En caso de presentarse un
conflicto con la comunidad se pararán los procesos internos. Se reanudarán
actividades al demostrarse que no hay riesgo latente y que prevalecen las
condiciones normales para reanudar las labores del sitio.
 Magnitudes: Media, esta depende en gran medida de la percepción de la
comunidad sobre el proyecto.
 Probabilidad de ocurrencia: Media: se debe contar con una permanente
comunicación con la comunidad influenciada por el proyecto con el fin de
garantizar claridad en la información transmitida, del mismo modo se llevará
una constante comunicación con el personal que labora en el relleno con el fin
de conocer y dar solución a sus inconformidades y sugerencias.

12.5 MEDIDAS DE PREVENCIÓN, MITIGACIÓN DE CONTINGENCIAS

Las medidas que se deben adelantar para prevenir y mitigar las contingencias, se
presentan a continuación:


Documento
General

12.5.1 Interrupción del Proceso de Recepción de Residuos

ACTIVIDAD ETAPA DEL PROYECTO

Recepción de los residuos en el sitio de
Operación
disposición final.

Elemento afectado: Forma de disposición final de los residuos sólidos de los usuarios

Medidas:

PREVENCIÓN MITIGACIÓN

Se debe establecer un lugar alterno para
la disposición de manera temporal de los
Realizar los procesos acordes con el manual residuos sólidos, esto debe realizarse en
de operación previamente establecido para el el relleno sanitario más cercano.
relleno sanitario en particular.

12.5.2 Interrupción de Pesaje de los Residuos


Proceso de pesaje en báscula de los vehículos
Operación
que pretenden disponer en el relleno.

Elemento afectado: Eficiencia de la operación, satisfacción del cliente, interrupción en
los procesos.

Medidas:


Realizar los procesos acordes con el manual En caso de una falla en los equipos se
de operación previamente establecido. procede a activar las unidades alternas, e
inmediatamente se procede a reparar el
Establecer el programa de mantenimiento daño en el equipo.
preventivo y correctivo de la maquinaria y su
respectivo control. Bascula portátil alterna.


Documento
General

Se registraran los pesos de los vehículos
mediante un promedio aritmético de los
últimos 6 meses de ingreso de cada
vehículo recolector

12.5.3 Interrupción en la Celda Para Disposición


Proceso de disposición de los residuos a la
Operación
celda del relleno.

Elemento afectado: Operación de disposición, eficiencia del proceso.

Medidas:


Realizar los procesos acordes con el manual Establecer celdas alternas de disposición,
de operación previamente establecido. que pueda ser utilizada como medida de
operación alterna.
Estudiar los requerimientos de espacio y
operación dadas las condiciones específicas Acondicionar una celda de emergencia.
del proyecto. En este caso se contempla una
celda con suficiente capacidad para no Iniciar la operación en otra zona ya
generar congestiones de los vehículos que construida y lista para realizar la
realizan la operación de descarga. disposición.

En la celda permanecerá en todo momento en
adecuadas condiciones de trabajo
garantizando siempre las estipulaciones
contenidas en los permisos ambientales.

12.5.4 Operación en Periodo de Invierno


Desarrollo de la operación bajo largos
Operación
periodos de lluvia.


Documento
General

Elemento afectado: La erosión del material de cobertura, puede hacer necesario su
reemplazo y re nivelación. Las vías temporales son más difíciles de construir y sostener
en épocas lluviosas, y la circulación de vehículos recolectores experimenta una mayor
dificultad. Desbordamiento de los sistemas de almacenamiento de lixiviados.

Medidas:


Una planeación oportuna para periodos de Reservar espacios del relleno con
lluvias fuertes. accesos relativamente fáciles para
tiempos de invierno.
Realizar los procesos acordes con el manual
de operación previamente establecido. Almacenamiento de material de cobertura
cerca del área reservada para tiempo de
invierno.

Planear el uso de materiales de fácil
manejo, por ejemplo suelos granulares,
durante el invierno.

Construir vías temporales de pendientes
más suaves en invierno para mejorar la
capacidad de los recolectores y Madrinas
para moverse sin ayuda.

Descargar los residuos de los carros
recolectores y vehículos particulares en
terreno firme y transportar o empujar los
mismos al frente de trabajo con el equipo
del relleno.

Perfilar el terreno de tal manera que las
aguas lluvias drenen retirándose del frente
de trabajo.


Documento
General

12.5.5 Incendios y Explosiones


Todas las actividades Construcción – Operación

Elemento afectado: Infraestructura, suelo, vegetación, fauna y flora, social, agua.

Medidas:


Dotar las áreas operativas con extintores de Aislar el área en la cual se presente el
incendio tipo ABC. incendio para evitar su propagación.

Conformar la brigada contra incendios, que Para controlar las llamas se debe utilizar
pueda reaccionar de manera inmediata en caso tierra.
de presentarse una emergencia.
Remover con maquinaria pesada la zona
Capacitar al personal para atender una del incendio hasta que este se apague
eventualidad de este tipo (manejo de totalmente.
extintores, control de llamas, etc.).

Identificar las áreas de alto riesgo de incendio o
explosión con señales prohibitivas.

Inspección permanente de los residuos que
ingresan al relleno sanitario de la zona de
industrias.

12.5.6 Derrame de Combustibles


Derrames de combustible dentro de las
Construcción y Operación
instalaciones del relleno.

Elemento afectado: Sistemas bióticos y abióticos, contaminación de recursos naturales,
afectación de ecosistemas, posible propagación de incendio.


Documento
General

Medidas:


Establecer controles en cuanto a la entrada Utilización de materiales absorbentes, con
de combustibles, así como de los sitios donde una adecuada recolección y limpieza.
se encontraran los mismos.

12.5.7 Rupturas o Punzonamiento de la Geomembrana


Deposición de los residuos en la celda. Operación

afectación de ecosistemas.

Medidas:


Realizar los procesos acordes con el manual Instalación de elementos de protección de
de operación previamente establecido. la geomembrana como lo es el Geotextil.

Revisar las zonas impermeabilizadas antes Utilizar una geomembrana que sea capaz
del inicio de la disposición por primera vez. de resistir factores adversos de gran
escala, tanto naturales como los
producidos por la compactación de los
residuos.

12.5.8 Fallas en Sistema de Tratamiento de Lixiviados


Tratamiento de Lixiviados. Operación


Documento
General

afectación de ecosistemas.

Medidas:


Establecer de manera adecuada las medidas Establecer áreas de lagunas de
implementadas en el manual de operaciones. almacenamiento lo suficientemente
amplias que puedan soportar periodos
críticos en cuanto a la cantidad de
lixiviados.

12.5.9 Huelgas y Sabotajes


Huelgas y sabotajes. Operación

Elemento afectado: Tiempo improductivo de operarios, interrupción en los procesos

Medidas:


Mantener constante comunicación con el En caso de presentarse un evento de
personal tanto interno como externo del huelga o sabotaje se deberá mediar y
relleno, de manera que se mantenga un mantener los acuerdos entre las partes.
ambiente propicio para el buen desarrollo de
los procesos. Se tendrá en la base de datos de la
empresa personal listo para reemplazar
los trabajadores de manera temporal o
definitiva si es del caso.

Se tendrá en la lista de proveedores de
maquinaria la selección de empresas que
puede prestar maquinaria pesada en
alquiler mientras se termina la
emergencia.


Documento
General

13. BIBLIOGRAFIA

 G. Tchobanoglous, H. Theisen, Desechos Sólidos, Principios de Ingeniería y
administración.

 K. Terzagui, R. Peck. Mecánica de Suelos en la Ingeniería Práctica. Ed. Ateneo

 RAS2000. Reglamento Técnico del Sector de Agua Potable y Saneamiento
Básico. Ministerio de Desarrollo.

 Tchobanoglous, G ; Theisen, H; Vigil, S. Gestión Integral de Residuos Sólidos.
McgrawHill. España.1994.

 Rőben, Eva. Diseño, Construcción, Operación y cierre de Rellenos Sanitarios
Municipales. Loja, Ecuador. Servicio Alemán de Cooperación Social – Técnica.
2002

 Collazos Peñalosa, Héctor. “Diseño y Operación de Rellenos Sanitarios” AIDIS,
ACODAL. Bogotá, 2001.

 Echeverry Torné, J., Collazos Peñalosa, H., CORENOSTOS. Modelo
matemático para estimación de caudales de lixiviados y gases. Versión 1 de
junio de 2002.

 Guía de diseño de geomembranas. PAVCO.

 Alison et al., 1998. Endemic Bird Areas. Bird Life International. Cambridge, U.K.
Aragón, G. 1980. Cactáceas de Arequipa. Tesis para optar el Grado de
Bachiller en Ciencias Biológicas. Universidad Nacional de San Agustín de
Arequipa.

 Brako L. y J.L Zarucchi, 1996. Catálogo de las Angiospermas y Gimnospermas
del Perú. Monografías de Botánica Sistemática del Jardín Botánico de
Missouri. Vol. 45.1 Edit. Missouri Botanical Garden. Missouri, USA.

 CITES, 2001. Convention on the International Trade in Endangered Species of
Wild Fauna and Flora. CITES-listed Species Database: Fauna. Dirección del
Internet (Dic. 2001):http://www.cites.org/index.html

 Ferreyra, R. 1979. Flora del Perú. Dicotiledóneas. Ed. Sudamericana. Lima.


Documento
General

 Holdrigde, L. 1982. Ecología Basada en Zonas de Vida. Instituto Interamericano
de Cooperación para la Agricultura. San José , Costa Rica.

 INRENA, 1995. Instituto Nacional de Recursos Naturales . Mapa Ecológico del
Perú. Guía Explicativa. Edit INRENA. Lima Perú.

 INRENA. 2006. Decreto Supremo Nº 034-2004-AG: Categorización de
especies amenazadas de fauna silvestre. Legislación Peruana.

 INRENA. 2006. Decreto Supremo Nº 034-2004-AG: Categorización de
especies amenazadas de flora silvestre. Legislación Peruana.

 Knight Piésold Consultores S.A. 2003. Estudio de Línea Base Biológica
Proyecto Sulfuros Primarios. Sociedad Minera Cerro Verde.

 Leon, B. 2006. El libro rojo de las plantas endémicas del Perú. Facultad de
Ciencias Biológicas UNMSM.

 Linares, E. 1991. Flora de la Zona comprendida entre Yura y Chivay (2600 -
4800 msnm) en el verano de 1998. Tesis para optar el Grado Académico de
Bachiller en Ciencias Biológicas. Universidad Nacional de San Agustín de
Arequipa.

 Pulido, V. 1998. Vocabulario de los nombres comunes de la fauna silvestre del
Perú, 1º
 edición. Lima

 Vargas, C. 1940. Formaciones Vegetales del Departamento de Arequipa.
Boletín del Museo de Historia Natural "Javier Prado". Año IV, Nº 14. Lima.

 Zeballos, H.,Pacheco, C. & Baraybar, L. 2002. Diversidad y conservación de los
mamíferos de Arequipa, Perú. Revista peruana de Biología 8(2): 94-104.


Documento
General

14. ANEXOS

 Anexo 1 Informe Aprobación Estudio Pre factibilidad
 Anexo 2 Registros públicos del terreno y autorización del concejo
 Anexo 3 Información meteorológica – SENAMHI
 Anexo 4 Cronograma para el desarrollo del proyecto
 Anexo 5 Manual de funciones de personal operativo
 Anexo 6 Manual de operaciones del relleno sanitario
 Anexo 7 Resultados estudio de suelos
 Anexo 8 Informe línea base calidad del aire
 Anexo 9 Matriz de Evaluación y calificación de impacto ambiental
 Anexo 10 Programa de educación y socialización del proyecto.
 Anexo 11 Modelación de generación de Biogás y lixiviados
 Anexo 12 Planos Del Proyecto

o Planos descriptivos de la zona

 Plano 1 Localización general del proyecto
 Plano 2 Geología Regional
 Plano 3 Geología local
 Plano 4 Geomorfología regional
 Plano 5 Geomorfología local
 Plano 6 Geotecnia local.

o Planos de diseño del proyecto

 Plano 1 Áreas a intervenir.
 Plano 2 Diseño geométrico vía perimetral .
 Plano 3 Diseño geométrico vía perimetral.
 Plano 4 Diseño geométrico vías auxiliares – Vista en planta
 Plano 5 Diseño geométrico vías auxiliares – Secciones transversales
 Plano 6 Adecuaciones iniciales.
 Plano 7 Adecuaciones iniciales 2.
 Plano 8 Red de lixiviados – Vista en planta
 Plano 9 Red de lixiviados – Perfiles
 Plano 10 Red de Biogás
 Plano 11 Secuencia de llenado  ‐ Perfiles
 Plano 12 Secuencia de llenado ‐ Secciones
 Plano 13 Manejo de aguas lluvias.
 Plano 14 Diseño de oficinas.
 Plano 15 Diseño cimentaciones oficinas.
 Plano 16 Diseño hidrosanitario oficinas.
