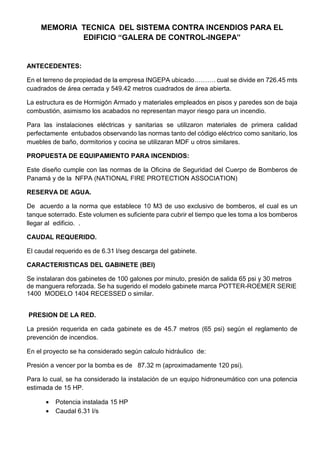

1. MEMORIA TECNICA DEL SISTEMA CONTRA INCENDIOS PARA EL
EDIFICIO “GALERA DE CONTROL-INGEPA”
ANTECEDENTES:
En el terreno de propiedad de la empresa INGEPA ubicado………. cual se divide en 726.45 mts
cuadrados de área cerrada y 549.42 metros cuadrados de área abierta.
La estructura es de Hormigón Armado y materiales empleados en pisos y paredes son de baja
combustión, asimismo los acabados no representan mayor riesgo para un incendio.
Para las instalaciones eléctricas y sanitarias se utilizaron materiales de primera calidad
perfectamente entubados observando las normas tanto del código eléctrico como sanitario, los
muebles de baño, dormitorios y cocina se utilizaran MDF u otros similares.
PROPUESTA DE EQUIPAMIENTO PARA INCENDIOS:
Este diseño cumple con las normas de la Oficina de Seguridad del Cuerpo de Bomberos de
Panamá y de la NFPA (NATIONAL FIRE PROTECTION ASSOCIATION)
RESERVA DE AGUA.
De acuerdo a la norma que establece 10 M3 de uso exclusivo de bomberos, el cual es un
tanque soterrado. Este volumen es suficiente para cubrir el tiempo que les toma a los bomberos
llegar al edificio. .
CAUDAL REQUERIDO.
El caudal requerido es de 6.31 l/seg descarga del gabinete.
CARACTERISTICAS DEL GABINETE (BEI)
Se instalaran dos gabinetes de 100 galones por minuto, presión de salida 65 psi y 30 metros
de manguera reforzada. Se ha sugerido el modelo gabinete marca POTTER-ROEMER SERIE
1400 MODELO 1404 RECESSED o similar.
PRESION DE LA RED.
La presión requerida en cada gabinete es de 45.7 metros (65 psi) según el reglamento de
prevención de incendios.
En el proyecto se ha considerado según calculo hidráulico de:
Presión a vencer por la bomba es de 87.32 m (aproximadamente 120 psi).
Para lo cual, se ha considerado la instalación de un equipo hidroneumático con una potencia
estimada de 15 HP.
• Potencia instalada 15 HP
• Caudal 6.31 l/s

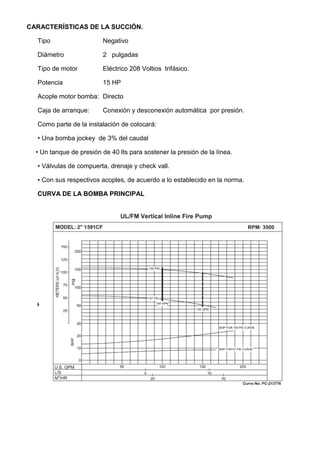

2. CARACTERÍSTICAS DE LA SUCCIÓN.
Tipo Negativo
Diámetro 2 pulgadas
Tipo de motor Eléctrico 208 Voltios trifásico.
Potencia 15 HP
Acople motor bomba: Directo
Caja de arranque: Conexión y desconexión automática por presión.
Como parte de la instalación de colocará:
• Una bomba jockey de 3% del caudal
• Un tanque de presión de 40 lts para sostener la presión de la línea.
• Válvulas de compuerta, drenaje y check vall.
• Con sus respectivos acoples, de acuerdo a lo establecido en la norma.
CURVA DE LA BOMBA PRINCIPAL

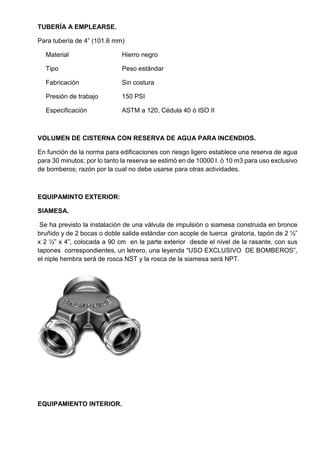

3. TUBERÍA A EMPLEARSE.
Para tubería de 4” (101.6 mm)
Material Hierro negro
Tipo Peso estándar
Fabricación Sin costura
Presión de trabajo 150 PSI
Especificación ASTM a 120, Cédula 40 ó ISO II
VOLUMEN DE CISTERNA CON RESERVA DE AGUA PARA INCENDIOS.
En función de la norma para edificaciones con riesgo ligero establece una reserva de agua
para 30 minutos; por lo tanto la reserva se estimó en de 10000 l. ó 10 m3 para uso exclusivo
de bomberos; razón por la cual no debe usarse para otras actividades.
EQUIPAMINTO EXTERIOR:
SIAMESA.
Se ha previsto la instalación de una válvula de impulsión o siamesa construida en bronce
bruñido y de 2 bocas o doble salida estándar con acople de tuerca giratoria, tapón de 2 ½”
x 2 ½” x 4”, colocada a 90 cm en la parte exterior desde el nivel de la rasante, con sus
tapones correspondientes, un letrero, una leyenda “USO EXCLUSIVO DE BOMBEROS”,
el niple hembra será de rosca NST y la rosca de la siamesa será NPT.
EQUIPAMIENTO INTERIOR.

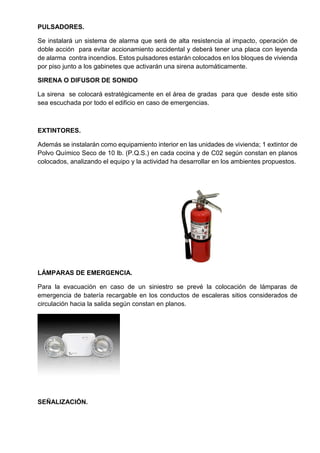

4. PULSADORES.
Se instalará un sistema de alarma que será de alta resistencia al impacto, operación de
doble acción para evitar accionamiento accidental y deberá tener una placa con leyenda
de alarma contra incendios. Estos pulsadores estarán colocados en los bloques de vivienda
por piso junto a los gabinetes que activarán una sirena automáticamente.
SIRENA O DIFUSOR DE SONIDO
La sirena se colocará estratégicamente en el área de gradas para que desde este sitio
sea escuchada por todo el edificio en caso de emergencias.
EXTINTORES.
Además se instalarán como equipamiento interior en las unidades de vivienda; 1 extintor de
Polvo Químico Seco de 10 lb. (P.Q.S.) en cada cocina y de C02 según constan en planos
colocados, analizando el equipo y la actividad ha desarrollar en los ambientes propuestos.
LÁMPARAS DE EMERGENCIA.
Para la evacuación en caso de un siniestro se prevé la colocación de lámparas de
emergencia de batería recargable en los conductos de escaleras sitios considerados de
circulación hacia la salida según constan en planos.
SEÑALIZACIÓN.

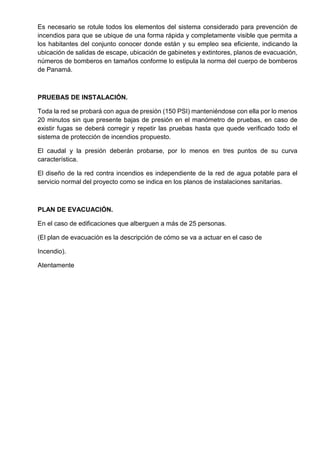

5. Es necesario se rotule todos los elementos del sistema considerado para prevención de
incendios para que se ubique de una forma rápida y completamente visible que permita a
los habitantes del conjunto conocer donde están y su empleo sea eficiente, indicando la
ubicación de salidas de escape, ubicación de gabinetes y extintores, planos de evacuación,
números de bomberos en tamaños conforme lo estipula la norma del cuerpo de bomberos
de Panamá.
PRUEBAS DE INSTALACIÓN.
Toda la red se probará con agua de presión (150 PSI) manteniéndose con ella por lo menos
20 minutos sin que presente bajas de presión en el manómetro de pruebas, en caso de
existir fugas se deberá corregir y repetir las pruebas hasta que quede verificado todo el
sistema de protección de incendios propuesto.
El caudal y la presión deberán probarse, por lo menos en tres puntos de su curva
característica.
El diseño de la red contra incendios es independiente de la red de agua potable para el
servicio normal del proyecto como se indica en los planos de instalaciones sanitarias.
PLAN DE EVACUACIÓN.
En el caso de edificaciones que alberguen a más de 25 personas.
(El plan de evacuación es la descripción de cómo se va a actuar en el caso de
Incendio).
Atentamente

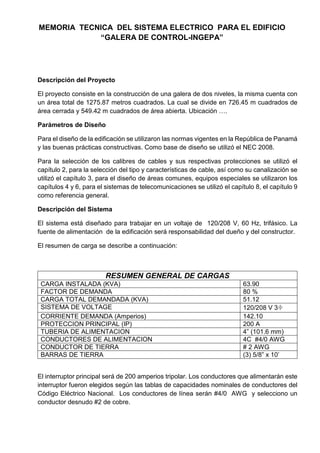

6. MEMORIA TECNICA DEL SISTEMA ELECTRICO PARA EL EDIFICIO
“GALERA DE CONTROL-INGEPA”
Descripción del Proyecto
El proyecto consiste en la construcción de una galera de dos niveles, la misma cuenta con
un área total de 1275.87 metros cuadrados. La cual se divide en 726.45 m cuadrados de
área cerrada y 549.42 m cuadrados de área abierta. Ubicación ….
Parámetros de Diseño
Para el diseño de la edificación se utilizaron las normas vigentes en la República de Panamá
y las buenas prácticas constructivas. Como base de diseño se utilizó el NEC 2008.
Para la selección de los calibres de cables y sus respectivas protecciones se utilizó el
capítulo 2, para la selección del tipo y características de cable, así como su canalización se
utilizó el capítulo 3, para el diseño de áreas comunes, equipos especiales se utilizaron los
capítulos 4 y 6, para el sistemas de telecomunicaciones se utilizó el capítulo 8, el capítulo 9
como referencia general.
Descripción del Sistema
El sistema está diseñado para trabajar en un voltaje de 120/208 V, 60 Hz, trifásico. La
fuente de alimentación de la edificación será responsabilidad del dueño y del constructor.
El resumen de carga se describe a continuación:
RESUMEN GENERAL DE CARGAS
CARGA INSTALADA (KVA) 63.90
FACTOR DE DEMANDA 80 %
CARGA TOTAL DEMANDADA (KVA) 51.12
SISTEMA DE VOLTAGE 120/208 V 3Φ
CORRIENTE DEMANDA (Amperios) 142.10
PROTECCION PRINCIPAL (IP) 200 A
TUBERIA DE ALIMENTACION 4” (101.6 mm)
CONDUCTORES DE ALIMENTACION 4C #4/0 AWG
CONDUCTOR DE TIERRA # 2 AWG
BARRAS DE TIERRA (3) 5/8” x 10’
El interruptor principal será de 200 amperios tripolar. Los conductores que alimentarán este
interruptor fueron elegidos según las tablas de capacidades nominales de conductores del
Código Eléctrico Nacional. Los conductores de línea serán #4/0 AWG y selecciono un
conductor desnudo #2 de cobre.

7. Atentamente
______________________________________________

8. MEMORIA TECNICA DEL SISTEMA AGUA RESIDUALES PARA EL
EDIFICIO “GALERA DE CONTROL-INGEPA”
Descripción del Proyecto
El proyecto consiste en la construcción de una galera de dos niveles, la misma cuenta con
un área total de 1275.87 metros cuadrados. La cual se divide en 726.45 m cuadrados de
área cerrada y 549.42 m cuadrados de área abierta. Ubicado …..
Parámetros de Diseño
El proyecto cuenta con baterías en baños en el primer y segundo nivel. Los mismos son
para uso privado del personal que labora en la galera de control. Para los efectos del cálculo
se usó el decreto de 323 del ministerio de Salud, publicado en el año de 1982. El mismo
recomienda el método por unidades de descarga para el cálculo del diámetro de las tuberías
y que a su vez toma en cuenta las velocidades máximas y mínimas requeridas dentro de la
tubería.
Para el cálculo se tabularon las cantidades de unidades de accesorios, como sigue:
Unidades de Descarga
Cantidad Accesorio Sanitario U.D. Subtotales U.D.
4 Inodoros 5 20
2 Tinas de aseo 4 8
1 Fregador 2 2
4 Lavamanos 2 8
Total 38
Para este número de descarga se puede usar para tuberías verticales de baja y horizontales
colectoras de 4” Φ PVC. La pendiente puede ser de 1% @ 2%.
Atentamente

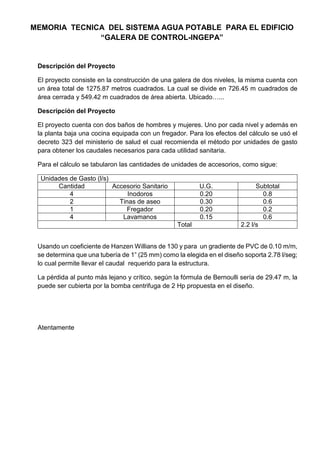

9. MEMORIA TECNICA DEL SISTEMA AGUA POTABLE PARA EL EDIFICIO
“GALERA DE CONTROL-INGEPA”
Descripción del Proyecto
El proyecto consiste en la construcción de una galera de dos niveles, la misma cuenta con
un área total de 1275.87 metros cuadrados. La cual se divide en 726.45 m cuadrados de
área cerrada y 549.42 m cuadrados de área abierta. Ubicado…...
Descripción del Proyecto
El proyecto cuenta con dos baños de hombres y mujeres. Uno por cada nivel y además en
la planta baja una cocina equipada con un fregador. Para los efectos del cálculo se usó el
decreto 323 del ministerio de salud el cual recomienda el método por unidades de gasto
para obtener los caudales necesarios para cada utilidad sanitaria.
Para el cálculo se tabularon las cantidades de unidades de accesorios, como sigue:
Unidades de Gasto (l/s)
Cantidad Accesorio Sanitario U.G. Subtotal
4 Inodoros 0.20 0.8
2 Tinas de aseo 0.30 0.6
1 Fregador 0.20 0.2
4 Lavamanos 0.15 0.6
Total 2.2 l/s
Usando un coeficiente de Hanzen Willians de 130 y para un gradiente de PVC de 0.10 m/m,
se determina que una tubería de 1” (25 mm) como la elegida en el diseño soporta 2.78 l/seg;
lo cual permite llevar el caudal requerido para la estructura.
La pérdida al punto más lejano y crítico, según la fórmula de Bernoulli sería de 29.47 m, la
puede ser cubierta por la bomba centrifuga de 2 Hp propuesta en el diseño.
Atentamente
