CANALETAS (CABLEADO HORIZONTAL)
Backbone
Backbone
CABLEADO BACKBONE VERTICAL FIBRA ÓPTICA
ARMARIO DE DISTRIBUCIÓN
CABLE STP Cat. 7
FACEPLATE TERA (PARA VOZ Y DATOS)
SERVIDOR (ADMINISTRAR RED)
5m
2m
2 m
6 m 10 m
2 m
1m
3m
5m
2 m
2 m
1m
2 m
7m
5 m
2 m
9 m
7 m
3m
1.5m
3m
6m
7m
5 m
3m
4m
5m
8m
2.5m
CONVENCIONES PLANO:
PLANO CABLEADO ESTRUCTURADO
EDIFICIO CORPORATIVO
PROYECTO INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES
SERVICIOS: INTERNET Y TELEFONÍA
PISO: 1
PLANO:1ESCALA DE DIBUJO: MÉTRICA-1:50
Arriba
ER: CUARTO DE EQUIPOS
TC: CUARTO DE TELECOMUNICACIONES
WA: ÁREA DE TRABAJO
TC
WA
WA
WA
WA
13m
01A-A00
01A-A01 01A-A02
01A-A03 01A-A04
01A-A05 01A-A06
01A-A0701A-A08
01A-A11 01A-A12
01A-A0901A-A10
01A-A1401A-A13
01A-A1501A-A16
ILUMINACIÓN
ILUMINACIÓN DE EMERGENCIA
ALARMA CONTRAINCENDIOS
BOTIQUÍN PRIMEROS AUXILIOS
T
CÁMARA WIFI
ROUTER INALÁMBRICO
T
CABLE: STP Categoría 7a
ISP
2m
2 m
6 m
5m
1 m
2m
5 m
6m
PLANO CABLEADO ESTRUCTURADO
EDIFICIO CORPORATIVO
PROYECTO INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES
SERVICIOS: INTERNET Y TELEFONÍA
PISO: 2
PLANO: 2ESCALA DE DIBUJO: MÉTRICA-1:50
3114mm
Arriba
16 M
2m4m
3 m
2 m 2 m 2 m 2 m
4m
10 m
2 m
1 m
2 m
2 m
Backbone
CABLEADO BACKBONE FIBRA ÓPTICA
ARMARIO DE DISTRIBUCIÓN
CABLE STP Cat. 7
SERVIDOR (ADMINISTRAR RED)
CONVENCIONES PLANO:
2 m
2m
2m
2m
WAWAWAWA
WA
1 m
WA
TC
ER: CUARTO DE EQUIPOS
TC: CUARTO DE TELECOMUNICACIONES
WA: ÁREA DE TRABAJO
13m
CANALETAS (CABLEADO HORIZONTAL)
02B-B01 02B-B02
02B-B00
02B-B03 02B-B04
02B-B05 02B-B05
02B-B0602B-B07
02B-B0902B-B10
02B-B1102B-B12
ILUMINACIÓN
ILUMINACIÓN DE EMERGENCIA
ALARMA CONTRAINCENDIOS
BOTIQUÍN PRIMEROS AUXILIOS
T
CÁMARA WIFI
T
ROUTER INALÁMBRICO
CABLE: STP Categoría 7a
FACEPLATE TERA (PARA VOZ Y DATOS)
2m
2 m
6 m
5m
2m
2m
5 m
2 m
6m
PLANO CABLEADO ESTRUCTURADO
EDIFICIO CORPORATIVO
PROYECTO INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES
SERVICIOS: INTERNET Y TELEFONÍA
PISO: 3
PLANO:3ESCALA DE DIBUJO: MÉTRICA-1:50
3m
Arriba
16 M
Backbone
CABLEADO BACKBONE FIBRA ÓPTICA
ARMARIO DE DISTRIBUCIÓN
CABLE STP Cat. 7
SERVIDOR (ADMINISTRAR RED)
CONVENCIONES PLANO:
2m4m
5 m 6 m
2m
2m
3 m
2 m
2 m
2 m
TC
WA
WA
WA WA WA
ER: CUARTO DE EQUIPOS
TC: CUARTO DE TELECOMUNICACIONES
WA: ÁREA DE TRABAJO
13m
CANALETAS (CABLEADO HORIZONTAL)
ILUMINACIÓN
ILUMINACIÓN DE EMERGENCIA
ALARMA CONTRAINCENDIOS
BOTIQUÍN PRIMEROS AUXILIOS
T
CÁMARA WIFI
ROUTER INALÁMBRICO
CABLE: STP Categoría 7a
03C-C00
03C-C01 03C-C02
03C-C03 03C-C04
03C-C05 03C-C06
03C-C07 03C-C08
03C-C0903C-C10
03C-C1103C-C12
03C-C13 03C-C14
12
FACEPLATE TERA (PARA VOZ Y DATOS)
2m
2 m
6 m
5m
2 m
2m
5 m
2 m
6m

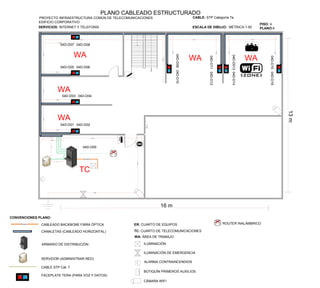

PLANO CABLEADO ESTRUCTURADO
EDIFICIO CORPORATIVO
PROYECTO INFRAESTRUCTURA COMÚN DE TELECOMUNICACIONES
SERVICIOS: INTERNET Y TELEFONÍA
PISO: 4
PLANO:4ESCALA DE DIBUJO: MÉTRICA-1:50
3m
Arriba
16 m
Backbone
CABLEADO BACKBONE FIBRA ÓPTICA
ARMARIO DE DISTRIBUCIÓN
CABLE STP Cat. 7
SERVIDOR (ADMINISTRAR RED)
CONVENCIONES PLANO:
2m
2 m
2 m
2 m
4m
4.5m
2m
2m
2m
2m
13m
TC
WA
WA
WA WA WA
ER: CUARTO DE EQUIPOS
TC: CUARTO DE TELECOMUNICACIONES
WA: ÁREA DE TRABAJO
CANALETAS (CABLEADO HORIZONTAL)
ILUMINACIÓN
ILUMINACIÓN DE EMERGENCIA
ALARMA CONTRAINCENDIOS
BOTIQUÍN PRIMEROS AUXILIOS
T
CÁMARA WIFI
ROUTER INALÁMBRICO
CABLE: STP Categoría 7a
04D-D00
04D-D01 04D-D02
04D-D03 04D-D04
04D-D05 04D-D06
04D-D07 04D-D08
04D-D0904D-D10
04D-D1104D-D12
04D-D01304D-D14
04D-D1504D-D16
12
FACEPLATE TERA (PARA VOZ Y DATOS)
