Este documento proporciona instrucciones para crear un modelo 3D utilizando las operaciones de extruir saliente, redondeo y extruir corte en SolidWorks. Primero se crea un rectángulo plano que se extruye 0.5 pulgadas. Luego se crea otro rectángulo en la vista lateral que también se extruye 0.5 pulgadas. Finalmente, se redondean las esquinas y se agregan tres barrenos de 0.75 pulgadas de diámetro cada uno. El modelo resultante se guarda y publica en formato eDrawings

1. 1
EJERCICICO 16, OPERACIÓN EXTRUIR SALIENTE, REDONDEO, EXTRUIR CORTE
1) Solicitar un archivo nuevo
Seleccionar pieza y aceptar
2) Ir a la parte inferior derecha del área de trabajo y revisar el sistema de las
unidades de la pieza de y verificar que estén seleccionadas IPS.
2) Ir al menú Principal en la parte superior y seleccionar Herramientas, posteriormente al final del menú que despliega
al seleccionar Opciones, del cuadro del diálogo que se presenta seleccionar la pestaña Propiedades del documento,
se selecciona Unidades, se selecciona la opción de exactitud y se establecen dos dígitos (123), finalmente se
presiona el botón Aceptar, que está en la parte inferior-
3) Entrar en OPERACIONES > Extruir saliente /base
4) El programa solicita seleccionar una Cara plana o un Plano, que se inicia dibujando un RECTANGULO.
Presionar el icono de pieza (signo +)en la
esquina superior derecha y seleccionar el
PLANO PLANTA
5) el sistema se ubicará en el plano de VISTA FRONTAL, y al mismo tiempo entrará a ambiente del croquis.
6) Obsérvese que el modelo requiere iniciar con un bloque que en su cara d planta mida 5.0 x 2.0 plg, iniciar el modelo
trazando el rectángulo de centro a partir del origen y moverlo hacia la derecha y hacia arriba.
Ubicando el centro del
rectángulo, en el
origen.
Tratar de que el rectángulo tenga
medidas cercanas a las deseadas y
aceptar
Activar cota inteligente
para acotar el rectángulo
una longitud de 5.375 plg y
una altura de 2.5 plg.
Al terminar de acotar aceptar para cerrar
el comando.

2. 2

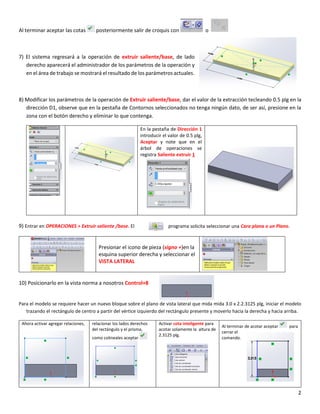

Al terminar aceptar las cotas posteriormente salir de croquis con o
7) El sistema regresará a la operación de extruir saliente/base, de lado
derecho aparecerá el administrador de los parámetros de la operación y
en el área de trabajo se mostrará el resultado de los parámetros actuales.
8) Modificar los parámetros de la operación de Extruir saliente/base, dar el valor de la extracción tecleando 0.5 plg en la
dirección D1, observe que en la pestaña de Contornos seleccionados no tenga ningún dato, de ser así, presione en la
zona con el botón derecho y eliminar lo que contenga.
En la pestaña de Dirección 1
introducir el valor de 0.5 plg,
Aceptar y note que en el
árbol de operaciones se
registra Saliente extruir 1
9) Entrar en OPERACIONES > Extruir saliente /base. El programa solicita seleccionar una Cara plana o un Plano.
Presionar el icono de pieza (signo +)en la
esquina superior derecha y seleccionar el
VISTA LATERAL
10) Posicionarlo en la vista norma a nosotros Control+8
Para el modelo se requiere hacer un nuevo bloque sobre el plano de vista lateral que mida mida 3.0 x 2.2.3125 plg, iniciar el modelo
trazando el rectángulo de centro a partir del vértice izquierdo del rectángulo presente y moverlo hacia la derecha y hacia arriba.
Ahora activar agregar relaciones, relacionar los lados derechos
del rectángulo y el prisma,
como colineales aceptar
Activar cota inteligente para
acotar solamente la altura de
2.3125 plg.
Al terminar de acotar aceptar para
cerrar el
comando.

3. 3
11) El sistema regresará a la operación de extruir saliente/base, de lado derecho
aparecerá el administrador de los parámetros de la operación y en el área de
trabajo se mostrará el resultado de los parámetros actuales.
Modificar los parámetros de la operación de Extruir saliente/base, dar el valor de la extrucción tecleando 0.5 plg en la
dirección D1, cambie el parámetro de hasta profundad especificada por plano medio, observe que en la pestaña de
Contornos seleccionados no tenga ningún dato, de ser así, presione en la zona con el botón derecho y eliminar lo que
contenga.
En la pestaña de
Dirección 1 introducir el
valor de 0.5 plg, Aceptar
y note que en el árbol de
operaciones se registra
Saliente extruir 1
12) Entrar en OPERACIONES > Redodeo Tocar el botón de opciones del comando seleccionar Redondeo.
De lado derecho se mostrará el menú correspondiente a los parámetros de chaflán.
Seleccionar la opción Redondeo
Completo y se mostraran tres
ventanas, que indican que se deben
seleccionar tres caras.
También se
selecciona vista
preliminar
Seleccionar las caras correspondientes Seleccionar las caras correspondientes, hacer para un
extremo, por operación.
13) En operaciones seleccionar el comando Extruir corte , debe
agregar los 3 barrenos faltantes, que tienen un diámetro de 0.75 plg (ver
ejercicio 15A)
14) Salvar COMO y guardar como EJERCICCIO 16 en la carpeta
correspondiente.

4. 4
13) Ir al menú Principal en la parte superior y seleccionar Archivos, del menú que despliega al seleccionar Publicar
eDrawings, Se recomienda reducir, las aplicaciones que tiene activas, Porque como es la primera vez que usara eDrawing,
el programa mandará un mensaje al respecto,
acepte
Maximice para que el programa se muestre en
toda la pantalla de la Pc.
Puede ver que hay varios comandos que le
permiten ver de diferentes formas su archivo.
En la parte superior seleccione el botón File,
después Save as, y cuando se habrá la ventana
diríjalo hacia su carpeta.
Observe que, en automático, tendrá el mismo
nombre de su otro archivo, pero la extensión es
diferente.
Finalmente vaya nuevamente a File, pero ahora
selecciones Close, con lo cual se cierra el archivo
presente.|
