1) Se crea un nuevo archivo y se selecciona la pieza. Se establecen las unidades a dos decimales. 2) Se crea un croquis con dos círculos y líneas. Se agrega una relación de tangencia y se recortan los excedentes. 3) Se acotan los valores mostrados en el croquis y se sale del comando. Se extruyen tres salientes con diferentes valores de profundidad. Se redondean tres caras completamente. Se agrega un barreno de 0.625 pulgadas de diámetro. Se guarda el

1. 1
EJERCICICO 21, EXTRUIR SALIENTE POR ZONAS /REDONDEO/ EXTRUIR CORTE
1) Solicitarunarchivonuevo
Seleccionarpieza y aceptar
2) Ir a laparte inferiorderechadel áreade trabajoyrevisarel sistemade las
unidadesde la pieza de y verificarque estén seleccionadas IPS.
2) Ir al menúPrincipal enlaparte superioryseleccionar Herramientas, posteriormente al final delmenúque despliega
al seleccionarOpciones,delcuadrodel diálogoque se presentaseleccionarlapestaña Propiedadesdel documento,
se seleccionaUnidades,se seleccionalaopciónde exactitudyse establecen dosdígitos(123),finalmentese
presionael botón Aceptar,que estáen laparte inferior-
3) Entrar enOPERACIONES> Extruir saliente/base
4) El programa solicitaseleccionaruna Caraplanao un Plano,que se iniciaseleccionandoel PLANODE ALZADO.
Presionar el iconode pieza (signo+)enla
esquina superior derecha yseleccionar el
PLANO ALZADO
5) el sistema se ubicará en el plano de VISTA FRONTAL, y al mismo tiempo entrará a ambiente del croquis.
6) Obsérvese que el modelo requiere iniciarconun croquisque ensu cara lateral el modelotrazando un croquis a partir
del origen y desarrollándolo hacia la derecha y hacia arriba.
Hacer clic encírculo y
trazar 2 círculos. aceptar
Hacer clic enlínea , trazar 3líneas., se debe iniciar, en
el cuadrante inferior del círculo mayor.
Trazar dos líneasmás enel extremo derecho
al terminar aceptar y cerrar comando.

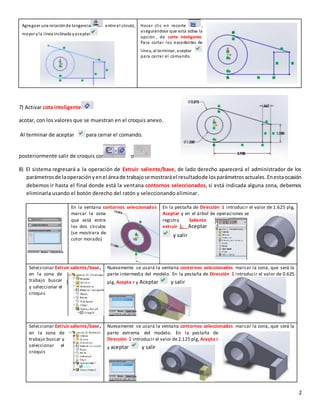

2. 2
Agregaer una relaciónde tangencia entre el círculo,
mayor yla línea inclinada yaceptar
Hacer clic en recorte ,
asegurándose que está activa la
opción , de corte inteligente.
Para cortar los excedentes de
línea, al terminar, aceptar
para cerrar el comando.
7) Activar cota inteligente
acotar, con los valores que se muestran en el croquis anexo.
Al terminar de aceptar para cerrar el comando.
posteriormente salir de croquis con o
8) El sistema regresará a la operación de Extruir saliente/base, de lado derecho aparecerá el administrador de los
parámetrosde laoperaciónyenel áreade trabajosemostraráel resultadode losparámetrosactuales. Enestaocasión
debemos ir hasta el final donde está la ventana contornos seleccionados, si está indicada alguna zona, debemos
eliminarla usando el botón derecho del ratón y seleccionando eliminar.
En la ventana contornos seleccionados
marcar la zona
que está entre
los dos círculos
(se mostrara de
color morado)
En la pestaña de Dirección 1 introducir el valor de 1.625 plg,
Aceptar y en el árbol de operaciones se
registra Saliente
extruir 1, Aceptar
y salir
Seleccionar Extruir saliente/base,
en la zona de
trabajo buscar
y seleccionar el
croquis
Nuevamente se usará la ventana contornos seleccionados marcar la zona, que será la
parte intermedia del modelo. En la pestaña de Dirección 1 introducir el valor de 0.625
plg, Acepta r y Aceptar y salir
Seleccionar Extruir saliente/base,
en la zona de
trabajo buscar y
seleccionar el
croquis
Nuevamente se usará la ventana contornos seleccionados marcar la zona, que será la
parte extrema del modelo. En la pestaña de
Dirección 1 introducir el valor de2.125 plg, Acepta r
y aceptar y salir

3. 3
9) Entrar enOPERACIONES> Redodeo Tocar el botón de opcionesdel comando seleccionarRedondeo.
De ladoderecho se mostraráel menú correspondiente a los parámetros de chaflán.
Seleccionar la opción Redondeo
Completo y se mostraran tres
ventanas, que indicanque se deben
seleccionar tres caras.
También se
selecciona vista
preliminar
Seleccionar las caras correspondiente,
aceptar y salir s
Llevar el modelo a vista trimétrica.
10) En operaciones seleccionar el comando Extruir corte , debe
agregar los un barreno, que tienen un diámetro de 0.625 plg. En la
operación extruir corte, seleccione la opción hasta el siguiente
11) Salvar y guardar como EJERCICIO21 enla carpeta correspondiente.
13) Ir al menú Principal en la parte superior y seleccionar Archivos, del menú que despliega al seleccionar Publicar
eDrawings,Se recomiendareducir,lasaplicacionesque tieneactivas,PorquecomoeslaprimeravezqueusaraeDrawing,
el programa mandará un mensaje al respecto, acepte
Maximice para que el programa se muestre
en toda la pantalla de la Pc.
Puede ver que hay varios comandos que le
permitenverde diferentesformassuarchivo.
En la parte superior seleccione el botón File,
después Save as, y cuando se habrá la
ventana diríjalo hacia su carpeta.
Observe que,enautomático,tendráel mismo
nombre de su otro archivo,pero la extensión
es diferente.
Finalmente vaya nuevamente a File, pero ahora selecciones Close, con lo cual se cierra el archivo presente.
