1. REALIZADO POR:
• Pilar Mancheño López
• Ana Victoria Carrera de los Reyes

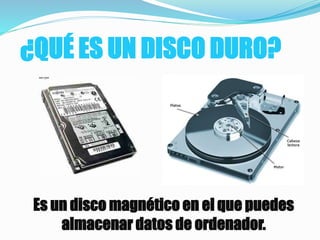

2. ¿QUÉ ES UN DISCO DURO?
Es un disco magnético en el que puedes
almacenar datos de ordenador.

3. ¿CÓMO FUNCIONA?
• Desplazar los cabezales de escritura/ lectura
hasta el lugar donde empiezan los datos.
• Esperar a que el primer dato, que gira con los
platos, llegue donde están los cabezales.
• Finalmente leer u escribir el dato con el
cabezal correspondiente.

5. TIPOS
Por el tipo de
ordenador
Por su
ubicación
interna o
externa
Por el tamaño
del disco duro
Por el tipo de
controladora de
datos

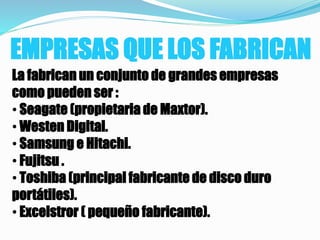

6. EMPRESAS QUE LOS FABRICAN
La fabrican un conjunto de grandes empresas
como pueden ser :
• Seagate (propietaria de Maxtor).
• Westen Digital.
• Samsung e Hitachi.
• Fujitsu .
• Toshiba (principal fabricante de disco duro
portátiles).
• Excelstror ( pequeño fabricante).

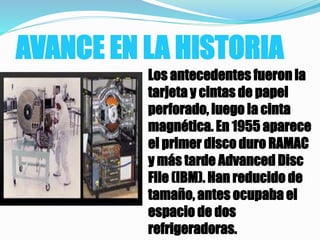

7. AVANCE EN LA HISTORIA
Los antecedentes fueron la
tarjeta y cintas de papel
perforado, luego la cinta
magnética. En 1955 aparece
el primer disco duro RAMAC
y más tarde Advanced Disc
File (IBM). Han reducido de
tamaño, antes ocupaba el
espacio de dos
refrigeradoras.

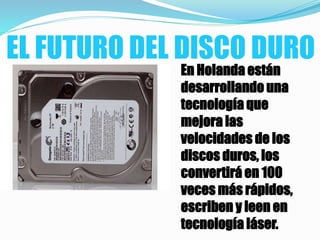

8. EL FUTURO DEL DISCO DURO
En Holanda están
desarrollando una
tecnología que
mejora las
velocidades de los
discos duros, los
convertirá en 100
veces más rápidos,
escriben y leen en
tecnología láser.

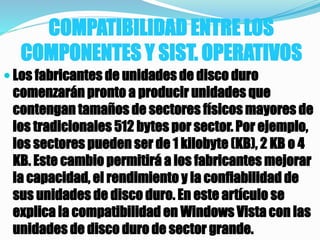

9. COMPATIBILIDAD ENTRE LOS
COMPONENTES Y SIST. OPERATIVOS
 Los fabricantes de unidades de disco duro
comenzarán pronto a producir unidades que
contengan tamaños de sectores físicos mayores de
los tradicionales 512 bytes por sector. Por ejemplo,
los sectores pueden ser de 1 kilobyte (KB), 2 KB o 4
KB. Este cambio permitirá a los fabricantes mejorar
la capacidad, el rendimiento y la confiabilidad de
sus unidades de disco duro. En este artículo se
explica la compatibilidad en Windows Vista con las
unidades de disco duro de sector grande.

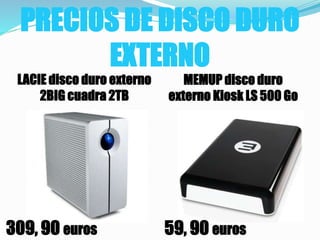

11. PRECIOS DE DISCO DURO
EXTERNO
MEMUP disco duro
externo Kiosk LS 500 Go
LACIE disco duro externo
2BIG cuadra 2TB
309, 90 euros 59, 90 euros

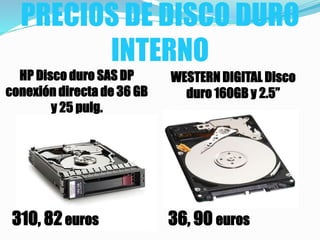

12. PRECIOS DE DISCO DURO
INTERNO
HP Disco duro SAS DP
conexión directa de 36 GB
y 25 pulg.
WESTERN DIGITAL Disco
duro 160GB y 2.5”
310, 82euros 36, 90 euros

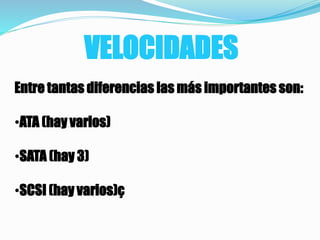

13. VELOCIDADES
Entre tantas diferencias las más importantes son:
•ATA (hay varios)
•SATA (hay 3)
•SCSI (hay varios)ç

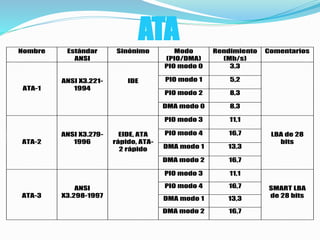

14. ATANombre Estándar
ANSI
Sinónimo Modo
(PIO/DMA)
Rendimiento
(Mb/s)
Comentarios
ATA-1
ANSI X3.221-
1994
IDE
PIO modo 0 3,3
PIO modo 1 5,2
PIO modo 2 8,3
DMA modo 0 8,3
ATA-2
ANSI X3.279-
1996
EIDE, ATA
rápido, ATA-
2 rápido
PIO modo 3 11,1
LBA de 28
bits
PIO modo 4 16,7
DMA modo 1 13,3
DMA modo 2 16,7
ATA-3
ANSI
X3.298-1997
PIO modo 3 11,1
SMART LBA
de 28 bits
PIO modo 4 16,7
DMA modo 1 13,3
DMA modo 2 16,7

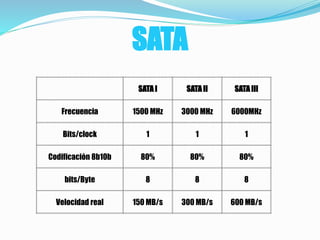

15. SATA
SATA I SATA II SATA III
Frecuencia 1500 MHz 3000 MHz 6000MHz
Bits/clock 1 1 1
Codificación 8b10b 80% 80% 80%
bits/Byte 8 8 8
Velocidad real 150 MB/s 300 MB/s 600 MB/s

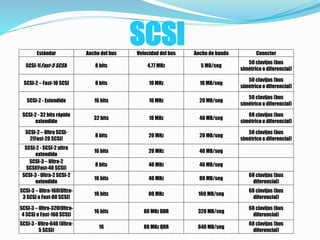

16. SCSIEstándar Ancho del bus Velocidad del bus Ancho de banda Conector
SCSI-1(Fast-5 SCSI) 8 bits 4,77 MHz 5 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 – Fast-10 SCSI 8 bits 10 MHz 10 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 - Extendido 16 bits 10 MHz 20 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 - 32 bits rápido
extendido
32 bits 10 MHz 40 MB/seg
68 clavijas (bus
simétrico o diferencial)
SCSI-2 – Ultra SCSI-
2(Fast-20 SCSI)
8 bits 20 MHz 20 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 - SCSI-2 ultra
extendido
16 bits 20 MHz 40 MB/seg
SCSI-3 – Ultra-2
SCSI(Fast-40 SCSI)
8 bits 40 MHz 40 MB/seg
SCSI-3 - Ultra-2 SCSI-2
extendido
16 bits 40 MHz 80 MB/seg
68 clavijas (bus
diferencial)
SCSI-3 – Ultra-160(Ultra-
3 SCSI o Fast-80 SCSI)
16 bits 80 MHz 160 MB/seg
68 clavijas (bus
diferencial)
SCSI-3 – Ultra-320(Ultra-
4 SCSI o Fast-160 SCSI)
16 bits 80 MHz DDR 320 MB/seg
68 clavijas (bus
diferencial)
SCSI-3 - Ultra-640 (Ultra-
5 SCSI)
16 80 MHz QDR 640 MB/seg
68 clavijas (bus
diferencial)
