El documento describe los discos duros, incluyendo cómo funcionan al almacenar y leer datos, las empresas que los fabrican y los avances históricos. Explica también los estándares ATA, SATA y SCSI que definen las velocidades de transferencia de datos de los discos duros.

1. Haga clic para modificar el estilo de subtítulo del patrónEL DISCO DURO
REALIZADO POR:
•
Pilar Mancheño López
•
Ana Victoria Carrera de los
Reyes

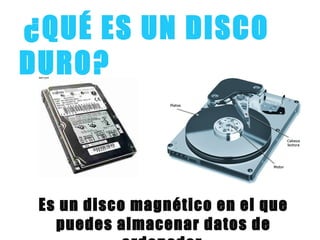

2. ¿QUÉ ES UN DISCO
DURO?
Es un disco magnético en el que
puedes almacenar datos de

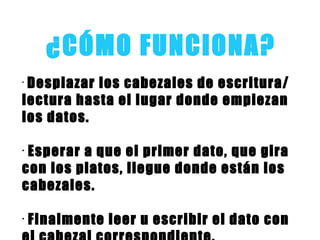

3. ¿CÓMO FUNCIONA?
•
Desplazar los cabezales de escritura/
lectura hasta el lugar donde empiezan
los datos.
•
Esperar a que el primer dato, que gira
con los platos, llegue donde están los
cabezales.
•
Finalmente leer u escribir el dato con

6. EMPRESAS QUE LOS
FABRICANLa fabrican un conjunto de grandes
empresas como pueden ser :
•
Seagate (propietaria de Maxtor).
•
Westen Digital.
•
Samsung e Hitachi.
•
Fujitsu .
•
Toshiba (principal fabricante de disco
duro portátiles).
•
Excelstror ( pequeño fabricante).

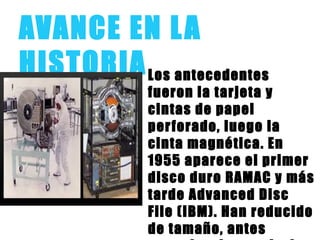

7. AVANCE EN LA
HISTORIALos antecedentes
fueron la tarjeta y
cintas de papel
perforado, luego la
cinta magnética. En
1955 aparece el primer
disco duro RAMAC y más
tarde Advanced Disc
File (IBM). Han reducido
de tamaño, antes

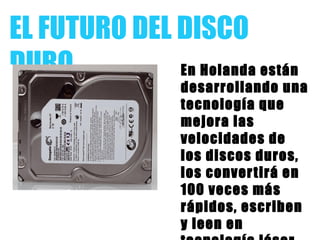

8. EL FUTURO DEL DISCO
DURO En Holanda están
desarrollando una
tecnología que
mejora las
velocidades de
los discos duros,
los convertirá en
100 veces más
rápidos, escriben
y leen en

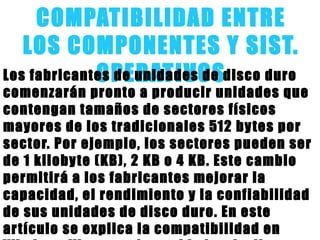

9. COMPATIBILIDAD ENTRE
LOS COMPONENTES Y SIST.
OPERATIVOSLos fabricantes de unidades de disco duro
comenzarán pronto a producir unidades que
contengan tamaños de sectores físicos
mayores de los tradicionales 512 bytes por
sector. Por ejemplo, los sectores pueden ser
de 1 kilobyte (KB), 2 KB o 4 KB. Este cambio
permitirá a los fabricantes mejorar la
capacidad, el rendimiento y la confiabilidad
de sus unidades de disco duro. En este
artículo se explica la compatibilidad en

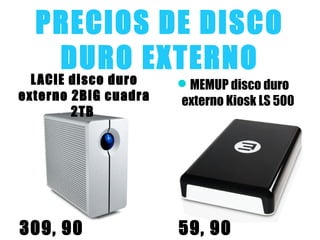

11. PRECIOS DE DISCO
DURO EXTERNO
MEMUP disco duro
externo Kiosk LS 500
Go
LACIE disco duro
externo 2BIG cuadra
2TB
309, 90 59, 90

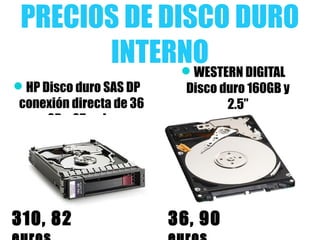

12. PRECIOS DE DISCO DURO
INTERNO
HP Disco duro SAS DP
conexión directa de 36
GB y 25 pulg.
WESTERN DIGITAL
Disco duro 160GB y
2.5”
310, 82 36, 90

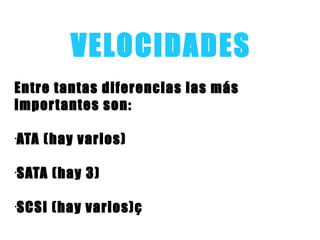

13. VELOCIDADES
Entre tantas diferencias las más
importantes son:
•
ATA (hay varios)
•
SATA (hay 3)
•
SCSI (hay varios)ç

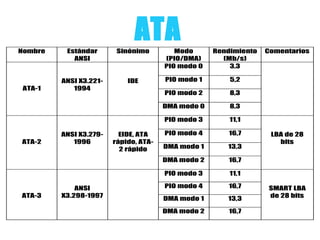

14. ATANombre Estándar
ANSI
Sinónimo Modo
(PIO/DMA)
Rendimiento
(Mb/s)
Comentarios
ATA-1
ANSI X3.221-
1994
IDE
PIO modo 0 3,3
PIO modo 1 5,2
PIO modo 2 8,3
DMA modo 0 8,3
ATA-2
ANSI X3.279-
1996
EIDE, ATA
rápido, ATA-
2 rápido
PIO modo 3 11,1
LBA de 28
bits
PIO modo 4 16,7
DMA modo 1 13,3
DMA modo 2 16,7
ATA-3
ANSI
X3.298-1997
PIO modo 3 11,1
SMART LBA
de 28 bits
PIO modo 4 16,7
DMA modo 1 13,3
DMA modo 2 16,7

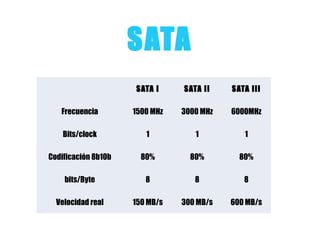

15. SATA
SATA I SATA II SATA III
Frecuencia 1500 MHz 3000 MHz 6000MHz
Bits/clock 1 1 1
Codificación 8b10b 80% 80% 80%
bits/Byte 8 8 8
Velocidad real 150 MB/s 300 MB/s 600 MB/s

16. SCSIEstándar Ancho del bus Velocidad del bus Ancho de banda Conector
SCSI-1(Fast-5 SCSI) 8 bits 4,77 MHz 5 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 – Fast-10 SCSI 8 bits 10 MHz 10 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 - Extendido 16 bits 10 MHz 20 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 - 32 bits rápido
extendido
32 bits 10 MHz 40 MB/seg
68 clavijas (bus
simétrico o diferencial)
SCSI-2 – Ultra SCSI-
2(Fast-20 SCSI)
8 bits 20 MHz 20 MB/seg
50 clavijas (bus
simétrico o diferencial)
SCSI-2 - SCSI-2 ultra
extendido
16 bits 20 MHz 40 MB/seg
SCSI-3 – Ultra-2
SCSI(Fast-40 SCSI)
8 bits 40 MHz 40 MB/seg
SCSI-3 - Ultra-2 SCSI-2
extendido
16 bits 40 MHz 80 MB/seg
68 clavijas (bus
diferencial)
SCSI-3 – Ultra-160(Ultra-
3 SCSI o Fast-80 SCSI)
16 bits 80 MHz 160 MB/seg
68 clavijas (bus
diferencial)
SCSI-3 – Ultra-320(Ultra-
4 SCSI o Fast-160 SCSI)
16 bits 80 MHz DDR 320 MB/seg
68 clavijas (bus
diferencial)
SCSI-3 - Ultra-640 (Ultra-
5 SCSI)
16 80 MHz QDR 640 MB/seg
68 clavijas (bus
diferencial)
